Внезапно для меня сломался паяльник Lukey 936A. Больше 10 лет этот китаец служил мне верой и правдой и тут, без всяких на то причин, вышел из строя. Индикатор нагрева не отключался, паяльник разогревается до предела, на регулировку не реагирует.

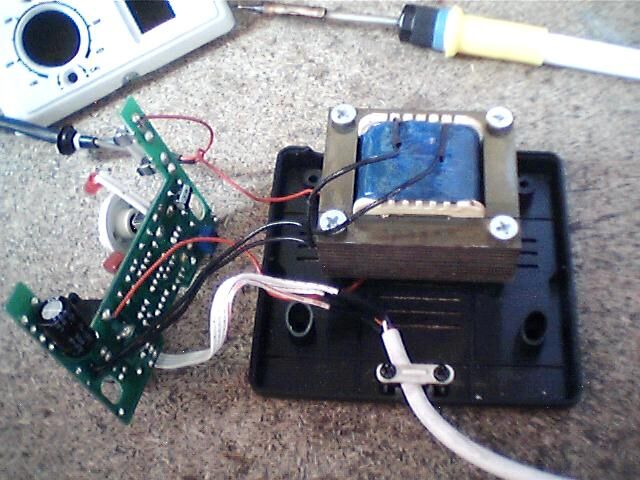

Первым делом разобрал станцию. Многие неисправности можно обнаружить просто внимательно посмотрев на печатную плату. Так, например, можно заметить вздувшиеся конденсаторы.
К несчастью неисправность не в конденсаторах, хотя их я тоже поменял на всякий случай.К несчастью неисправность не в конденсаторах, хотя их я тоже поменял на всякий случай.
Разобрал, ничего криминального не увидел. Всё на своих местах. Разве что резистор R6 немного потерял цвета. Это из-за того, что он достаточно сильно разогревается при работе станции.
Дальше решил поискать схему данной станции. В интернете полно статей и картинок данных паяльников, но во всех этих статьях приводится схема другой паяльной станции.
Не 936A, а 936D с цифровой индикацией. Казалось бы, всё едино, но там в нагревательном элементе используется терморезистор, а в моей станции термопара.
Понял, что схемы не совпадают, поэтому решил разбираться самостоятельно. Ломаться особо тут нечему, поэтому приобрёл пару симисторов и операционный усилитель. Регулировка температуры осуществляется путем включения и отключения нагревательного элемента паяльника через симисторы BT131 600 и BT136 600E. Вот они:
BT131 600 и BT136 600EBT131 600 и BT136 600E
Заменил оба. Последний прикручен к радиатору, но сам радиатор к плате не закреплён. Поэтому меняется без особых хлопот. В итоге получилось что-то вроде:
Вот как стоят симисторы. На фото, правда, они до замены.Вот как стоят симисторы. На фото, правда, они до замены.
Вместе с симисторами поменял операционный усилитель и на всякий случай засунул его в панельку, вдруг ещё поменять придётся. После таких нехитрых замен собрал станцию обратно и включил. Жало паяльника разогрелось до выставленной температуры и нагрев прекратился.
Светодиод нагрева приветливо замигал, как и прежде.
Что же было? Думаю, из-за отсутствия стабилизации напряжения питания операционника последний вышел из строя и перестал выполнять функцию регулировки температуры. На компараторе, сравнивающим напряжение термопары с выставленным напряжением переменного резистора всегда побеждал резистор и нагрев был включён постоянно.
На всякий случай приведу свою схему этой станции, может быть кому-нибудь она пригодится в ремонте. На схеме я указал примерные напряжения, которые получились у меня в расчётах. Они вполне совпадают с теми, что я увидел на реальной плате.
Схема паяльной станции Lukey 936AСхема паяльной станции Lukey 936A
Дальше у меня возникло некоторое недопонимание процесса. Мне захотелось более точно откалибровать мою станцию, поэтому я стал разогревать термопару, подключенную к мультиметру. И упёрся в максимальный нагрев в 280 градусов по цельсию. Расстроился, так как 200, 260 градусов совпадали достаточно хорошо, но выше 280 температура жала не поднималась.
Это максимальная температура, которую удалось измерить данным мультиметром. Как оказалось, не только у моего паяльника, так что дело было не в станции.
Ремонт можно считать проведённым успешно! Возможно, кому-то мой опыт будет полезен!
[РЕМОНТ] AT860D — термовоздушная паяльная станция — Настройка AT860D
AT860D — термовоздушная паяльная станция; Диагностика AT860D — Ремонт AT860D в Санкт-Петербурге. Последовательная диагностика и ремонт на уровне радиоэлектронных компонентов производится в Санкт-Петербурге. Возможно выполнение диагностики с последующим ремонтом с доставкой оборудования в города России и стран СНГ.
Основными узлами промышленной электроники являются: схема автодиагностики (содержит: интерфейс отладки, модуль внутрисхемного тестирования, модуль опроса датчиков, сторожевой таймер, модуль проверки контрольной суммы) — позволяет оценить состояние практически всех частей при запуске; плата управления (основа: системный контроллер, оперативная память, интерфейс связи, кварцевый генератор, модуль выходов, модуль цифровых входов, шина данных, цифро-аналоговый преобразователь, устройство программирования, постоянное запоминающее устройство, гальваническая развязка) — является частью для реализации алгоритма работы микропроцессорного устройства в целом и обеспечивает предусмотренное выполнение требуемых функций в соответствии с назначением; плата питания (элементы: стабилизатор, выпрямительные диоды, сглаживающий фильтр, трансформатор) — гарантирует снабжение всех компонентов устройства стабильным электрическим питанием; схема измерения характеристик (реализована на основе: активного фильтра, делителя напряжения, операционного усилителя, датчика температуры, датчика тока, аналого-цифрового преобразователя, источника опорного напряжения, защитных диодов) — служит для регистрации отклонений контролируемых характеристик; схема индикации (основа: драйвер, токоограничительные резисторы, светодиоды, ЖК дисплей, декодер) — передает информацию о текущем состоянии устройства и подключенных датчиков.
Условия ремонта
Общие условия проведения диагностики и ремонта перечислены на странице Условия.Примеры серийных номеров на шильде
JHR-0441220459526329
CVG-2913405658149406
TNG-6797513360146706
WII-7360440318695728
EIM-6259907922797621
Чтобы получить актуальную на данный момент информацию о наших условиях исполнения данных работ отправьте письмо с описанием признаков неисправностей на почту [email protected]
Примеры работ
Услуги
Контакты
Похожие статьи:
Время выполнения запроса: 0,00459003448486 секунд.
Паяльная станция.
Обзор устройства паяльной станции Lukey 936D
Мой рассказ о паяльной станции в первую очередь адресован тем, кто ещё не имеет таковой и, возможно, желает в ближайшее время её купить.
Действительно, не каждый начинающий радиолюбитель начал практическое знакомство с электроникой, имея под рукой паяльную станцию. Многие учились паять и обычным электрическим паяльником.
Свой рассказ о паяльных станциях я начну с обзора паяльной станции Lukey 936D. Да, в продаже полно комбинированных паяльных станций (паяльник + фен), но термовоздушную паяльную станцию я купил ранее. Поэтому мой взор пал на паяльные станции без фена, только паяльник и ничего более.
Вот так выглядит паяльная станция Lukey 936D. В комплекте идёт также подставка для паяльника и целлюлозная губка.
Данная станция относится к аналоговым с цифровой индикацией. Микроконтроллеров в ней нет! Честно говоря, когда покупал, то смутно представлял себе устройство современных паяльных станций — для меня это был «чёрный ящик».
Глядя с верхушки нынешних знаний, отмечу, что цифровые паяльные станции лучше, хотя бы тем, что более точно поддерживают температуру жала. Уже гораздо позже я приобрёл цифровой паяльник с термостабилизацией.
В реальности устройство паяльной станции весьма простое. Чтобы связать невидимой нитью понимания теорию и практику, приведу вначале схему паяльной станции Lukey936D, а затем покажу фотки реальных деталей и элементы схемы.
Схема паяльной станции Lukey 936D.
Вот и схема .
Кликните для увеличения по картинке (откроется в новом окне).
Пояснения к схеме:
Перемычка J1 — это встроенная в разъём подключения паяльника перемычка. Механический элемент защиты на случай, если паяльник не подключен.
Керамический нагреватель паяльника показан в виде конструктивно объединённого элемента из спирали нагревателя TH и тонкоплёночного термистора R.
Силовая часть показана отдельно: трансформатор T1, плавкий предохранитель F1 (F1AL250V) и выключатель питания SA1.
На схеме не показаны элементы защиты (ESD SAFE).
Теперь заглянем под «капот».
Схема индикации реализована на микросхеме DH7107GP (полный аналог
То есть в роли термометра.
Плата индикации температуры с россыпью семисегментных индикаторов.
Микросхема DH7107GP в панельке, + к параметру ремонтопригодность.
В случае чего микросхему DH7107GP можно заменить даже отечественным аналогом — КР572ПВ2.
На схеме я не стал приводить полную схему индикатора температуры, ограничился лишь обозначением модуля на схеме.
Силовая часть.
Силовая часть состоит из силового трансформатора мощностью где-то 60 — 70 Вт. Он имеет две вторичных обмотки. Одна вторичная обмотка выдаёт 26V — это для питания нагревателя паяльника и схемы управления. С другой снимается двухполярное напряжение 9V — оно необходимо для работы индикатора паяльной станции.
Плата управления.
А как же паяльная станция стабилизирует температуру жала? Ответ прост, вся изюминка в микросхеме HA17358 (она же LM358). Это операционный усилитель, который используется в качестве компаратора — то есть схемы сравнения.
Гляньте на печатку, найдёте много знакомых радиодеталей. При желании и небольшом опыте такую станцию может собрать даже начинающий радиолюбитель.
В качестве задатчика температуры используется обычный переменный резистор на 100 кОм. Он устанавливается на передней панели. Из-за него бывают проблемы. Если цифры на дисплее постоянно скачут, то проверьте именно этот резистор. Возможно, отошёл или плохо «контачит» ползунок этого резистора.
На плате управления есть несколько подстроечных резисторов. На схеме они обозначены как PR1 и PR2. Без надобности крутить их не советую. Они задают режим работы станции.
Кроме прочего на основной печатной плате можно обнаружить диодный мост на диодах 1N4007 (или сборка DB107) и два интегральных стабилизатора положительной (L7805ABP) и отрицательной (79M05D) полярности на 5V. Двухполярное напряжение ±5V нужно для питания индикатора.
По принципиальной схеме можно понять, как работает паяльная станция.
Микросхема LM358 сравнивает эталонное, заданное оператором значение с тем, что оно получает от терморезистора в керамическом нагревателе. Далее если температура нагревателя ниже заданного, микросхема подаёт сигнал на открытие симистора VS1 (BT131-600 или 97А8). При этом индикаторный светодиод HL1 горит постоянно. Симистор VS1 открывает более мощный VS2 (BT-136-600E) и тот подаёт ток на нагревательный элемент Th2 керамического нагревателя.
После того, как нагреватель наберёт температуру, светодиод начинает мигать — на нагреватель подаются небольшие порции тока — лишь для поддержания нагрева. Если же паяльником не пользуются, то нагреватель полностью отключается от схемы питания. Это видно по потухшему светодиоду HL1.
Электростатическая защита.
Пару слов хотелось бы сказать о защите. Металлические элементы паяльника заземлены. Если разобрать паяльник, то можно обнаружить, что металлическая часть штуцера контактирует с пружиной.
Она в свою очередь подключена к заземляющему проводу сетевой вилки.
Этот же провод подключен к магнитопроводу силового трансформатора.
Таким образом реализована функция ESD SAFE — защита от электростатического разряда и электромагнитных импульсов. Правда, толк от такой защиты никакой, если в вашей квартире, доме или мастерской электросеть не имеет заземления (третьего провода электропроводки).
Как оказалось, нагреватель в паяльнике качественный, керамический типа HAKKO 1321 (A1321).
Именно тип нагревателя меня интересовал более всего. Перед покупкой я проверил, есть ли заветная «ступенька» у нагревателя. Стоявшая рядом Lukey 936A оказалась с нихромовым нагревателем.
Сам паяльник от станции в устройстве не представляет ничего особенного. Вся электрическая часть состоит из запаянного на плату керамического нагревателя и соединительного шнура с разъёмом типа «папа».
Вот так подключены элементы паяльника к разъёму. Как уже говорилось, перемычка встроена в разъём.
После первого включения я был приятно удивлён скоростью нагрева жала. До этого пользовался обычным паяльником ЭПСН на 40 Вт, и меня жутко раздражало то, что приходится ждать несколько минут пока жало наберёт температуру. Когда паяешь что-то серьёзное — нет проблем, можно и подождать. А вот когда надо проводок быстро запаять или ещё чего…
Но кроме приятных моментов меня поджидали и разочарования . Первое — это сменные жала. Те, что я купил, оказались не самыми удобными для пайки, да и качества были сомнительного. Пришлось брать другие. Второе — плохая теплопроводность жала. Как я с этим справился читаем далее.
Главная » Радиоэлектроника для начинающих » Текущая страница
Также Вам будет интересно узнать:
Как ремонтировать паяльную станцию. Часть 1. Если фен замолчал
Смотрите также обзоры и статьи:
Современные паяльные станции в подавляющем большинстве, особенно от известных на рынке оборудования брендов, достаточно надежны и как правило отрабатывают как минимум свой гарантийный срок.
Статистика выхода из строя показывает устойчивую связь появления неисправностей в зависимости от жизненного цикла изделий.
И если станция выходит из строя в первые дни или месяцы, то причина как правило кроется в заводском браке (при соблюдении правил эксплуатации).
При массовом производстве любых устройств — от измерительных приборов до радиодеталей, такие случаи, пусть редко, но встречаются. Нет совершенных технологий.
В середине цикла поломки это исключение, а вот когда составляющие электронные компоненты вырабатывают свой ресурс и станция начинает «сбоить» или не работает тот или иной ключевой компонент — термофен или паяльник, или функционируют не должным образом, встает дилемма:
| Отправлять в ремонт |
|
|---|---|
| Ремонтировать самостоятельно |
|
Мы начинаем цикл статей о ремонте термовоздушных и других станций
К нам поступил экземпляр с неработающим феном. Расскажем о методологии определения неисправности. Поскольку это самое сложное. Заменить деталь: любую — от резистора до микросхемы, это уже дело на порядок менее сложное. С чем справится и начинающий. И это одно из ключевых отличий от мастера, который умеет плюс к этому за кратчайшее время поставить «диагноз», не делая лишних шагов.
Не крутится
Какие можно выдвинуть гипотезы, убрать ложные предположния и вообще какие выводы можно сделать из этого факта ?
Поскольку фен соединен кабелем питания, то причина или:
- в управляющем блоке;
- в самом фене.
Раскручиваем модуль управления.
Достаточно отвертки. Не забываем отключиться от сети !
Вынимаем управляющую плату.
Проверяем мультиметром наличие напряжения, подаваемого на фен. Все в порядке. Значит сам блок в порядке. И честно говоря это не плохо.
- Во-первых, не придется лезть внутрь и проводить углубленную диагностику платы, что потребует затрат времени, возможно дополнительных измерительных приборов, например осциллографа и др.
- Во-вторых, фен для паяльной станции можно купить новый, эта запчасть всегда есть в интернет магазинах Украины или на радиорынке или как в нашем случае, мы решили попытаться выявить причину поломки и попробовать его «оживить». Это все-таки как никак выйдет дешевле по цене.
Разбираем термофен
Поскольку зона поиска неисправности значительно сужена, проверяем опять же мультиметром (для этих целей подойдет самый дешевый), “доходит” ли напряжение до вентилятора, точнее до контактов электродвигателя, который вращает центробежную крыльчатку.
Может и пайка быть некачественной и от вибрации со временем произойдет трещина и теоретически (хотя маловероятно), что соединительный кабель где-то внутри скрывает обрыв. Но у нас и здесь все ОК.
Причина найдена
Выпаиваем старый вентилятор и вставляем новый.
Вращение есть ! Собираем восстановленную станцию и она вновь готова дуть горячим воздухом, успешно расплавляя припой.
Скажем честно, это не самая сложная неисправность. Но с другой стороны, загнется ли микропроцессор или как в нашем случае крыльчатый нагнетатель, не все ли равно ? В обоих случаях работать невозможно.
В данном случае нам повезло. Оказалось достаточно паяльника, причем простейшего классического, с деревянной ручкой, медным жалом и цифрового тестера.
Но методология обнаружения неисправностей остается прежней.
Выдвигаем гипотезы ➦ проверяем ➦ измеряем ➦ определяем ➦ меняем.
Как в основном работает разводка нагревательного элемента паяльника
?- Электропроводка нагревательного элемента паяльника имеет цилиндрическую форму. Этот тип катушки очень хорош для широкого использования.
- Если не сломать жало паяльника, то паяльник проработает столько дней. Даже паяльником пользовался около 9 долларов. Но вы не поверите, насколько хорош паяльник?
- есть в основном 2 компонента внутри паяльника .Один из них — нагревательный элемент, а другой — регулятор температуры. В некоторых дорогих паяльниках тоже есть функция термического отключения. В этом случае паяльник провод катушки будет отключен, если он достиг определенной температуры.
- Здесь мы не рассматриваем этот продвинутый тип паяльника. В основном мы рассмотрим простой.
Что на самом деле произошло с моим паяльником и почему паяльник не греется?
Один. Я работал над проектом, в котором мне нужно припаять печатную плату.Но на этот раз из паяльника раздался внезапный звук. После этого перестал работать светодиодный индикатор RED паяльника. Я проверил, что температура наконечника не повышается. Итак, я в основном обнаружил, что в паяльнике произошел какой-то дефект, в результате мне пришлось его отремонтировать, чтобы продолжить мой рабочий проект.
Итак, вот что произошло на самом деле.
Этапы ремонта паяльника без нагрева:
Шаг 1:
Осторожно откройте паяльник.Убедитесь, что вы не оказываете излишнее давление на жало паяльника. В противном случае жало паяльника может сломаться.
Шаг 2:
Здесь можно увидеть все комплектующие от паяльника. Здесь вы также можете увидеть физически поврежденную ИС. Это должен быть симистор для регулирования напряжения. Схема похожа на схему светодиодного диммера, которую я сделал ранее.
Шаг 3:
Затем я удалил SMD Triac с помощью термофена. Если у вас его нет, вы также можете использовать другой паяльник.для снятия симистора.
Шаг 4:
Здесь видно написано BT134. Это симистор. Итак, мое предположение было правильным. Это компонент SMD. На моем местном рынке были доступны только компоненты THT, SMD не было доступно. Когда я увидел некоторые спецификации, то обнаружил, что BT136 лучше, чем BT134. Кстати, BT136 широко доступен на рынке по очень низкой цене.
Шаг 5:
Затем я припаял BT136 и вставил его в корпус.И наконец, паяльник готов к работе.
Примечание:
- У моего паяльника есть физические повреждения Итак, мне легко понять.
- Если у вас нет физических повреждений, сначала проверьте нагревательный элемент. с помощью мультиметра , в режиме непрерывности . после этого раздастся звуковой сигнал. В противном случае повредится нить. тогда вам придется покупать новый.
- Не сейчас очередь симистора.Симистор имеет 3 ножки, Просто проверьте непрерывность любых двух точек, если он издает звуковой сигнал, тогда вы должны думать, что ваш симистор поврежден. Таким образом, вам не нужно снимать симистор с печатной платы. Вы также можете проверить симистор на печатной плате. это очень хорошая техника.
Вывод:
Итак, паяльник — это самое главное для любителей электроники. Здесь вы можете увидеть , чтобы закрепить паяльник нить накала Мне нужен другой паяльник.Итак, я настоятельно рекомендую вам сохранить 1 пару паяльников. Один такой, а другой дешевый паяльник за 2 доллара для чрезвычайных ситуаций. В моем случае я обнаружил физически поврежденную ИС, поэтому мне очень легко найти проблему. Итак, в заключение, для ремонта паяльника нам понадобится Паяльник.
