Ремонт светодиодной лампы своими руками: Как починить LED-лампочку самостоятельно: пошаговая инструкция

Ремонт светодиодных ламп 220 В за 4 шага

Современные Led светильники прочно входят в наш быт, позволяют значительно снижать потребление электроэнергии, но, в силу разных обстоятельств, периодически выходят из строя.

Поэтому простой ремонт светодиодных ламп 220 В своими руками в домашних условиях является актуальной задачей для любого умельца.

В статье я показываю поэтапный порядок его выполнения за 4 шага, доступных мастеру с начальными навыками электрика.

Содержание статьи

Чтобы отремонтировать неисправный Led светильник домашнему мастеру потребуется:

1. оценить его конструкцию;
2. выявить неисправность;
3. заменить отказавшую деталь.

Эта простая последовательность действий служит базой последующего описания.

Как конструкция светодиодной лампы 220 В влияет на ее ремонт: 3 важных особенности

Здесь важно четко понимать процессы, сопровождающие преобразование электрической энергии в световой поток, которые заложены в устройство светильника.

2 технологии создания светового потока источником света: 2 подхода к ремонту Led ламп

Все лед светильники на 220 В условно можно разделить на 2 класса, использующие:

• обычные твердотельные кристаллы на светодиодах DIP, SMD или COB типа;

• светоизлучающие нитевидные элементы типа «Filament», выполненные из большого количества последовательных цепочек светодиодных кристаллов.

Они обладают общими конструкторскими решениями:

• выполнены под единый стандартизированный тип цоколя, обычно Е 27 или Е14;

• имеют однотипную систему подключения полупроводниковых переходов к сети 220 вольт через упрощенный блок питания или драйвер.

Однако филаментная лампа имеет более сложное устройство:

• у нее цепочки светодиодных кристаллов собраны единой нитью, закрытой в стеклянной колбе с покрытием люминофора, корректирующим качество светодиодного освещения;
• филаментные нити так сориентированы в пространстве, что свет от источника излучается равномерно во все стороны, как у лампочки Ильича;
• вся осветительная конструкция помещена в герметично закрытый стеклянный корпус и заполнена гелием, улучшающим отвод тепла от полупроводниковых элементов;
• мощность одной нити подобрана так, что составляет 1 ватт. Это позволяет визуально оценивать потребление филаментного источника по их количеству.

Ремонт лампы Filament связан с вскрытием корпуса и нарушением его герметичности. Это ухудшает дизайнерский замысел, влияет на интерьер, несколько изменяет теплообмен, что незначительно сказывается на ресурсе отремонтированного светильника.

По этому вопросу существует другое техническое обоснование.

Альтернативное мнение: лампа Филамент, включенная без колбы, обеспечивает работу светодиодов с открытым внутренним пространством, обеспечивающим их охлаждение за счет естественной циркуляции воздуха.

Этот прием вполне можно использовать для источников света, расположенных в сухих помещениях, недоступных для случайного прикосновения человека. Впрочем, выбор вы можете сделать самостоятельно.

Когда какой-то кристалл нити филамента повреждается, то вся цепочка выходит из строя. Ее надо полностью заменять. Других вариантов ремонта нет, как и запчастей в продаже. Поэтому такие дефектные лампочки вначале накапливают, а затем собирают одну исправную из нескольких поврежденных.

С приведенной особенностью ремонта лед ламп с филаментовыми нитями приходится мириться. У домашнего мастера нет технических возможностей обойти эту проблему.

Обычные лампочки на SMD светодиодах допускают разборку корпуса и последующий ремонт любых элементов с полным восстановлением оптических и электрических характеристик завода изготовителя без потери качества.

Почему при ремонте Led светильника 220 В необходимо учитывать температурные условия его эксплуатации

Обратите внимание на то, что нагрев полупроводниковых переходов развивается комплексным действием трех факторов:

1. протеканием тока через цепочки светодиодов;
2. нагревом драйвера;
3. условиями внешней среды, когда светильник расположен в ограниченном пространстве с ухудшенными условиями теплоотвода.

Обычно последние два компонента являются основными причинами возникновения неисправностей. Их обязательно учтите.

Возрастание значения прямого тока через любой светодиод не только повышает световой поток источника, но и увеличивает тепловые потери, которые постепенно отклоняют реальную характеристику от идеальной прямой линии, ухудшая ее.

Нагрев же конструкции полупроводникового перехода значительно снижает общий ресурс светильника.

Чтобы предотвратить повышенный нагрев полупроводников, производители добавляют в конструкцию внутреннего теплоотвода внешние радиаторы охлаждения, которые дополнительно забирают повышенную температуру и рассеивают ее в атмосферу.

При ремонте поврежденных лед светильников необходимо обращать внимание на условия работы, которым они подвергались при эксплуатации. Вполне вероятно, что их учет позволит создать более совершенную конструкцию или продлить ресурс восстановленного источника.

Например, можно усилить внешний радиатор, сделать ему принудительную или естественную вентиляцию, что актуально для led ламп, встроенных в подвесные или натяжные потолки.

Ведь когда комфортная для человека температура на уровне пола достигает порядка +20 градусов, то в верхнем замкнутом пространстве она уже может вырасти до +30.

Если же эту лампочку поместить под навесом на улице, то зимний морозец в -30 на открытом воздухе сам создаст идеальные условия для ее охлаждения.

Учет возможного предела температурного нагрева и необходимости его ограничения — важное условие выполнения качественного ремонта светодиодных ламп.

Что надо знать про конструкцию драйвера для светодиодной и филаментной лампы 220 вольт при ее ремонте

Основная трудность, с которой сталкиваются производители — это ограниченный объем места, в котором необходимо вместить драйвер или блок питания светодиодов.

По этой причине они вынуждены:

• применять упрощенные малогабаритные блоки питания типа ASD JCDR 5,5W GUS.3, собранные на отдельной плате;

• или создавать дополнительную пластиковую вставку внутри колбы около цоколя и монтировать в этом увеличенном пространстве более совершенный драйвер. Один из вариантов его исполнения показываю ниже.

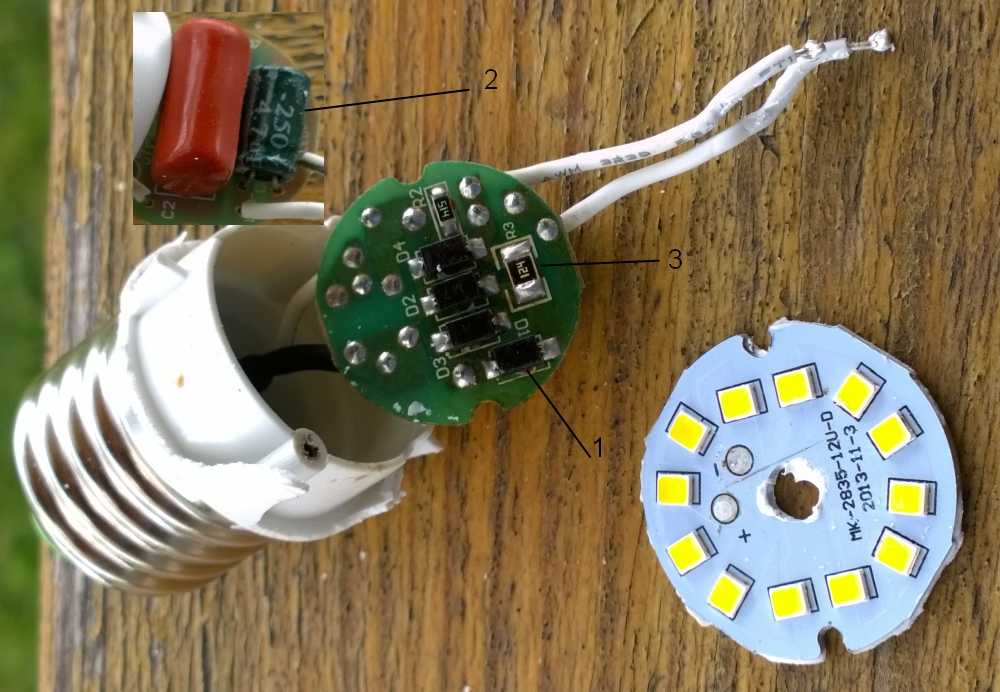

Как видите, схема драйвера, встроенного внутрь лед лампы 220 В, может значительно отличаться у каждой модели. Самый простой вариант имеет в своем составе:

1. резистивно-емкостной делитель напряжения, который, кстати, выделяет дополнительное тепло при прохождении тока по активному сопротивлению;
2. диодный мост;
3. сглаживающий пульсации напряжения конденсатор;
4. токоограничивающий резистор.

Это самая проблемная схема для Led ламп не только потому, что она нагревает полупроводниковые переходы, но еще и не обеспечивает стабилизацию тока в них.

А они очень чувствительны даже к незначительным колебаниям напряжения.

Поэтому качественный драйвер создается со встроенной схемой стабилизации тока.

Если же при ремонте возникает мысль упростить модуль питания за счет перехода от габаритной и дорогой конструкции к дешевой, то следует понимать, что полупроводники сразу станут работать в экстремальном режиме и долго не проживут.

Как выполнить ремонт светодиодных ламп 220 В своими руками за 5 шагов: подробная инструкция в картинках

Для работы потребуется не хитрый инструмент домашнего мастера:

• нож электрика, который можно заменить даже канцелярским;
• паяльник электрический с набором для пайки;
• мультиметр цифровой или даже старенький тестер;
• небольшой набор электронных компонентов. Их вполне можно взять из других перегоревших led ламп аналогичной конструкции.

Шаг №1. Особенности вскрытия корпуса и внутреннего осмотра схемы

Любая лампочка имеет защитный кожух, изолирующий электрические детали от внешней среды, предотвращающий их повреждение. Для ремонта его необходимо вскрыть без разрушения, чтобы иметь возможность восстановления работоспособности.

Корпуса светодиодных ламп чаще всего выполняются из пластика. Хотя встречается стеклянная колба, что характерно не только для ламп Филамент. Тонкое стекло хрупкое, а в разбитом состоянии оно очень опасно: можно порезаться.

Как разобрать колбу из пластика

Вариантов сборки пластиковой конструкции довольно много. Корпус собирается из нескольких съемных частей и может крепиться:

• защелками;
• клеем типа силиконового;
• комбинированным способом.

Перед началом разборки его просто надо внимательно осмотреть и прощупать руками места стыковок. Мне рекомендовали их прогревать феном: клей разрушается, позволяя легко отсоединять детали.

Но я этот способ не стал проверять. Допускаю, что нагрев может повредить некачественный пластик. Тогда корпус будет безвозвратно поврежден.

Места стыков следует аккуратно прорезать тонким лезвием острого ножа. Хорошо подходит обычный канцелярский, предназначенный для реза бумаги.

Располагать его надо по линии стыка. Избегать сильных нажатий. Пальцы держать в стороне.

После нескольких прорезов рекомендую осматривать состояние стыка.

Металлическую деталь с цоколя можно снять с помощью любого электрического патрона. Лампа вкручивается в него, а затем движениями рук вытягивается металлическая вкладка из пластикового основания.

Однако надо учитывать, что там припаяны провода, подающие напряжение питания 220 вольт к драйверу питания.

Удаленный второй контакт лампочки также можно подклинить ножом и отсоединить колпачок. На нем тоже с обратной стороны припаян провод.

Вместо ножа удобно использовать инструмент стоматолога или сделать острый крючок. Им процарапывают стык склеенных деталей на небольшую глубину порядка двух миллиметров. Затем царапину углубляют по кругу несколько раз.

Периодически проверяют возможность разъединения деталей руками.

Обращайте внимание на способ крепления электронной платы с драйвером питания и светодиодами. Она тоже может быть приклеена силиконовым клеем, который будет мешать дальнейшей разборке. Его тоже следует удалить.

Как разобрать корпус из стекла

Попытки откручивания цоколя с помощью пассатиж, когда колба зафиксирована защитным покрытием в руке, обычно заканчиваются раздавливанием стекла и повреждением корпуса, который уже не подлежит восстановлению.

Относительно аккуратно можно срезать основание цоколя около пластиковой вставки фрезой бормашинки. Но, необходимо принять меры безопасности от получения травм стеклянной пылью.

Этот метод эффективнее, чем традиционный молоток или обмотка колбы толстой ниткой с керосином, последующим поджиганием, а затем резким охлаждением водой: стекло может лопнуть не в запланированном направлении.

Фреза позволяет сделать ровный срез, который обеспечит склейку колбы после ремонта.

Шаг №2. Как проверить целостность светодиодной сборки

По старой привычке некоторые мастера путают обычные светодиоды DIP типа и модули SMD.

Разница в том, что для современных осветительных приборов выпускаются готовые матрицы с несколькими полупроводниковыми кристаллами, чаще всего тремя и одним общим токоограничивающим резистором, а в светодиодных лентах они подключаются индивидуально.

Старые светодиоды DIP типа достаточно прозванивать мультиметром в режиме омметра или прозвонки.

Проверка SMD матрицы

Схема включения такого SMD модуля тоже имеет два внешних контакта.

К внутренним точкам коммутации доступа нет. Если пытаться зажечь эти светодиоды от цифрового мультиметра, то его выходного напряжения 2-3 вольта просто не хватит для проведения качественной проверки.

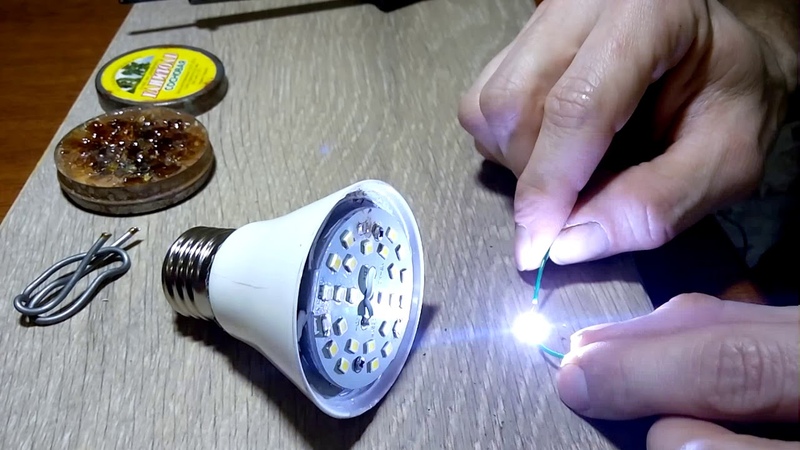

Поэтому такую работу выполняют батарейкой «Крона» или блоком питания с выходным напряжением 9-12 В.

Касаться выводов каждого SMD проводами от батарейки необходимо кратковременно, только для выявления момента начала вспышки: ток свечения ничем не контролируется. Не забывайте проверять полярность подключения.

Неисправный SMD модуль нужно заменить другим, который можно взять с аналогичной дефектной лампы, выбранной для разборки.

В сети интернет встречаются рекомендации по шунтированию выводов перегоревшего светодиода. Тогда свечение восстанавливается. Но, общее сопротивление цепочки полупроводниковых переходов при этом уменьшается, что увеличивает нагрузку на драйвер и ток через все полупроводники.

Когда он не справляется с возросшей мощностью, то повышенный ток снижает ресурс всей схемы. Эту особенность надо учитывать. Поэтому рекомендую избегать таких ситуаций или впаивать простые диоды с похожими электрическими характеристиками.

Светодиодная матрица сборки по технологии COB

Здесь используется принцип размещения внутри тела одной матрицы на объединенной подложке довольно большого числа полупроводниковых кристаллов. Их сверху покрывают общим слоем люминофора, улучшающим оптические характеристики.

Проверку исправности светодиодов типа COB лучше проводить питанием от стандартного драйвера.

Аналогичным образом проверяют исправность филаментных нитей ламп Filament.

Шаг №3. Оценка технического состояния и ремонт драйвера питания

Стабильное свечение SMD модулей создает только хорошо стабилизированный ток без пульсаций. Его сглаживают на всех блоках питания полярные электролитические конденсаторы.

Они имеют один существенный недостаток: при нагреве и длительной эксплуатации электролит внутри них высыхает, что приводит к потере емкости, нарушению режима работы.

При внутреннем осмотре схемы всегда визуально оценивайте строгость геометрической формы электролитов. Показываю такой дефект конденсатора на фотографии импульсного блока питания.

Малейшие отклонения от идеального состояния свидетельствуют о его неисправностях.

У проблемных драйверов рекомендую всегда замерять емкость сглаживающих конденсаторов цифровым мультиметром.

При наличии свободного места на корпусе электролит лучше заменить более емким. Тогда риск его будущего повреждения значительно снижается.

Резистор RC делителя напряжения тоже станет лучше работать с сопротивлением такого же номинала, но повышенной мощности — возникнет меньшее выделение тепла.

Выходные параметры блоков питания необходимо оценивать электрическими замерами на рабочем режиме под нагрузкой, а не на холостом ходу.

Проверка электрических характеристик драйвера питания, выполненного по безтрансформаторной схеме подключения, относится к опасным работам под напряжением. Заниматься ей должен только обученный персонал.

Драйверы с трансформаторами на вторичной стороне обмотки имеют менее опасное напряжение.

Нанесение тонкого ровного слоя термопасты между соприкасающимися составными частями радиатора охлаждения снижает нагрев, улучшает теплоотвод.

Шаг №4: Проверка оптических и электрических характеристик: о вреде пульсаций и перенапряжений

Самый вредный для здоровья параметр светодиодных ламп сети 220 вольт: пульсации света

Занимаясь ремонтом важно заботиться о конечной цели восстановления рабочих характеристик, учитывать влияние освещения на глаза человека, создавать наилучшие условия зрению.

Очень многие лед светильники, особенно бюджетных моделей, обладают вредными пульсациями, а то и мигают во включенном состоянии.

Проверить этот параметр в домашних условиях можно визуально или с помощью цифрового фотоаппарата, который сейчас встроен практически в каждый смартфон или мобильный телефон.

Вредные для глаза пульсации будут заметны. Для более точного их определения существуют специальные измерительные приборы.

Светодиодные лампы с излишними пульсациями после ремонта нельзя вводить в эксплуатацию. Их конструкцию необходимо дорабатывать за счет модернизации драйвера питания.

Как защитить светодиодную лампу от перенапряжений при аварийных режимах

Рекомендую обратить внимание на этот вопрос, ибо светодиоды очень чувствительны к повышению напряжения и могут быстро выйти из строя. Особенно актуально это требование для дешевых блоков питания.

Они просто не могут содержать все элементы, обеспечивающие качество работы импульсных блоков питания.

Снизить долю риска повреждения полупроводниковых переходов позволяет модульная защита, устанавливаемая в любом месте перед светильником.

Конденсатор, варистор и резистор — вот и все детали, которые потребуются для сборки такого модуля.

Заканчивая материал, подчеркиваю: прекрасно понимаю, что цена на светодиодные лампы сейчас уже не такая высокая, как раньше. Кому-то проще пойти в магазин, купить новую лампочку взамен сгоревшей и не мучиться с ремонтом.

Тем более, что филаментная лампа белорусского производства обладает хорошим качеством, светит равномерно во все стороны также, как с нитью накаливания, а по цене практически не отличается от Led ламп, продаваемых из Китая.

Однако всегда есть умельцы, желающие делать все самостоятельно. Я описал ремонт светодиодных ламп 220 В своими руками для тех людей, которые ищут информацию по этому вопросу и желают его выполнить.

Эту же тему хорошо излагает владелец видеоролика ElENBlog

Рекомендую его посмотреть и напоминаю, что у вас сейчас благоприятное время для того, чтобы задать вопрос или прокомментировать статью.

Ремонт светодиодной лампочки за 5 минут своими руками в домашних условиях.

Светодиодные лампочки несмотря на их заявленный срок службы в 30-50 тыс. часов (ага 😊) зачастую горят как “свечки” и работают не дольше обычных ламп накаливания.

Вот только стоят они при этом совсем других денег.

Что же делать, если ваша led лампа приказала долго жить? Обычно мастера из ютуба советуют вскрыть лампочку, найти прибором какой конкретно диод перегорел, рассчитать его параметры, пойти на АлиЭкспресс и заказать запасные.

Через несколько недель дождаться пока они придут на ваш адрес, выпаять термовоздушной паяльной станцией! негодный и впаять вместо него новый, умудрившись при этом не перегреть диод при ремонте.

Серьезно? У меня сгорела лампа сегодня и сейчас, и мне ее нужно отремонтировать тоже сегодня и сейчас.

Даже совет пустить светодиоды из одной сгоревшей лампочки на ремонт другой не подходит большинству рядовых пользователей.

Равно как и замена поврежденного светодиода дополнительным резистором.

Слишком много нюансов возникает при подборе и перепайке.

Вы же не хотите попутно изучать все премудрости радиоэлектроники?

Мы вам предложим вариант, который позволит отремонтировать светодиодную лампочку на 220в в домашних условиях, что называется, “не отходя от кассы” с минимальным набором инструментов и технических знаний.

Давайте разбираться как это сделать самостоятельно своими руками.

Как разобрать светодиодную лампочку?

Самое сложное для новичков в этом процессе аккуратно снять верхнюю часть.

Она достаточно плотно сидит на герметике. Есть правда модели, у которых матовая колба просто защелкивается или закручивается по резьбе.

Мы рассмотрим более сложный вариант – на клею.

Если есть под рукой фен можете предварительно разогреть верх колбы теплым воздухом.

Далее берете острый нож и вставляете его лезвие по центру шва.

Проходитесь ножом по кругу, углубляясь во внутрь. Затем поступательными движениями справа-налево, вверх-вниз отжимаете колбу со своего места 😉.

Добираетесь до светодиодов.

Почему лампа не светится?

90% проблем всех вышедших из строя Led ламп – это один сгоревший светодиод. Зачастую определить его можно даже по внешнему виду.

На желтой поверхности будет четко видна черная точка.

Иногда вместо нее может быть явная выпуклость или вздутость.

Так как все диоды в лампе соединены последовательно, то выход из строя одного автоматически влечет прерывание всей цепочки.

После того как нашли такой светодиод с точкой, снизу поддеваете его ножиком и просто вырезаете со своего места.

У вас на площадке должно остаться только два контакта, все остальное соскабливаете.

Маленький контакт — это “плюс”, большой – “минус”.

Собственно говоря, для восстановления работоспособности лампы эти два контакта нужно будет чем-нибудь замкнуть между собой.

Ремонт шунтированием

Проще всего это сделать при помощи капельки олова. Кто-то припаивает сюда тоненький проводок или даже накладывает кусочек фольги.

Но все это сложнее и менее надежно.

Поэтому берете паяльник, подносите олово и капаете на место, где раньше стоял светодиод.

А если нет под рукой паяльника, что делать в этом случае?

Возьмите олово, которое продается в виде тонкой проволоки на катушке, разогрейте его “реактивной” газовой зажигалкой и капните на контактную площадку.

Если нет в наличии ни паяльника, ни олова, можно попробовать капнуть токопроводящий клей.

Весь ремонт со вскрытием лампы займет у вас не более 5 минут. Для проверки работоспособности можете не ставить колбу на место, а прямо так вкрутить лампочку в патрон и включить свет.

Особой разницы в свечении вы даже не заметите.

Как найти неисправный светодиод мультимером?

А что делать, если все светодиоды визуально целые и на них нет никаких черных точек? Здесь понадобится китайский мультиметр.

Лучше всего показывают те, которые работают на кроне 9V, а не на пальчиковых батарейках.

Ставите переключатель в режим прозвонки диодов и прикасаетесь щупами к ножкам светодиода на площадке. Если он исправен, то должен засветиться.

Поврежденный светодиод светиться не будет.

При этом соблюдайте полярность. Светодиоды горят только при правильном положении щупов (“+” и “-”).

Неисправный светиться не будет, как бы вы не меняли полярность. После выявления неисправности дальнейший ремонт проводите как было показано выше.

Срок службы отремонтированной лампы

Как долго проработает такая лампочка с “шунтированным” светодиодом?

Все будет зависеть от двух факторов. Во-первых, какое напряжение у вас в сети (нормальное, повышенное (>230V) или пониженное).

Во-вторых, где стоит эта лампочка. Если это коридор, туалет, подсобка, сарай и т.п., где она включается на непродолжительное время, то лампа может спокойно прослужить несколько месяцев.

Если это зал, спальня, кухня, то здесь речь идет о гораздо меньшем сроке.

Есть мнение, что отсутствующий элемент вызовет повышение тока во всей цепочке. Что зачастую на самом деле и происходит.

А это уже приводит к последовательному выходу из строя остальных светодиодов один за другим.

Но если драйвер в лампе выполнен качественно и имеет хороший импульсный стабилизатор тока, то работоспособность лампочки будет поддерживаться очень долгое время.

Вот вам наглядное сравнение силы тока в “зашунтированной” лампе…

и в лампе, где вместо сгоревшего светодиода были впаяны несколько добавочных резисторов, которые как раз и должны были снизить ток.

Как видите, разницы практически не наблюдается. Думаете стоит подобным образом заморачиваться и беспокоиться о меньшем сроке службы?

Но опять же повторимся, это только при наличии хорошего драйвера.

При классической дешевой схеме питания светодиодной лампы на гасящем конденсаторе, срок службы сокращается в разы.

Стабилизация тока в таких лампах очень условная.

Как увеличить срок службы?

Есть один лайфхак для увеличения ресурса светодиодной лампочки после подобных ремонтов с шунтированием.

Просто просверлите 4 отверстия сверлом d-6-8мм в пластиковом корпусе. Это позволит лишнему теплу эффективнее отводиться от контактной платы.

Меньше нагрева – больше срок службы. Правда не забывайте про потерю защиты от пыли и влаги.

В ванной комнате или на улице такую лампочку уже не повесишь.

Светодиоды целые, что дальше?

А если дело вообще не в светодиодах, что может быть еще виновником неисправности?

Второй частой причиной является повреждение драйвера.

Одного из его элементов – диодный мост, резисторы, микросхема, конденсаторы и т.п.

Здесь ремонт уже требует специальных знаний и умений. Для рядового пользователя гораздо проще будет купить новую лампочку, чем заморачиваться с ремонтом старой.

Единственное, что вы можете сделать – это вскрыть площадку с припаянными светодиодами и заглянуть во внутрь.

Вот совет как разобрать лампочку, чтобы добраться до драйвера.

Данная сборка может быть как на подпружиненных контактах, так и на припаянной перемычке.

Эта самая перемычка соединяет драйвер с цоколем. Иногда при нагреве лампы из-за плохого контакта в патроне перегорает именно она.

Сам драйвер тут не причем. Перемычку можно легко восстановить, припаяв ее на место.

Инструкция по ремонту светодиодной лампы своими руками

Возникли проблемы с источниками света, но вы не спешите покупать новые и не хотите вызывать электрика? Приятно попробовать отремонтировать светодиодные лампы самостоятельно, правда? Тем более, что это может быть не так уж и сложно. Но вы не знаете с чего начать?

Расскажем, как найти проблему и отремонтировать проблемный участок — в статье рассмотрены самые распространенные причины поломок. Главное правильно определить область проблемы и аккуратно исправить неисправность с помощью специализированных инструментов. Правильно восстановленный продукт продолжит свою службу.

В помощь домашнему мастеру мы подобрали фотоматериалы и снабдили инструкцию по ремонту познавательными видео. С их помощью справиться с задачей сможет даже мастер, не имеющий колоссального опыта работ подобного плана.

Содержание статьи:

• Устройство диодного устройства
  • Назначение и разновидность цоколей
  • Роль драйвера светодиодной лампы
  • Особенности печатной платы
  • Нюансы устройства светодиодных элементов
  • Особенности работы радиатора
  • Несколько слов об оптике
• Распространенные причины неисправностей
• Предварительная диагностика устройства
• Как разобрать светодиодный модуль?
  • Способ №1 — откручивание
  • Способ №2 — нагрев феном
• Самостоятельная замена светодиодов
• Решение проблем с драйверами
• Выводы и полезное видео по теме

Устройство 2 устройства поврежденной светодиодной лампы, необходимо выяснить, из каких частей она состоит и где именно искать неисправность.

Общее устройство помещений данного типа примерно одинаково и включает такие элементы, как:

• подвал;
• водитель;
печатная плата
• ;
• Светодиоды
• Радиатор;
• оптические элементы.

Каждая часть очень важна и отвечает за определенную функцию. Найдя местонахождение проблемы, можно понять уровень серьезности проблемы и приступить к ее устранению.

Назначение и разновидность цоколей

В светодиодных устройствах Изготавливается из металла, керамики или прогрессивного жаропрочного пластика, славящегося отличной термостойкостью.

В изделиях фирменных производителей при монтаже детали в светильник пайка не применяется. Это полностью исключает окисление или прилипание цоколя к патрону.

В таблице представлены наиболее распространенные типы цоколей для светодиодных модулей. Буквенно-цифровая аббревиатура описывает тип элемента, размер и номинальное назначение

Чаще всего в светодиодных устройствах, предназначенных для использования в быту и промышленности, используются резьбовые и штыревые основания.

Другие виды считаются более редкими и используются в определенных, специфических случаях. Сама база имеет хороший рабочий ресурс и практически никогда не подводит .

Роль драйвера светодиодной лампы

Драйвер в светодиодном устройстве играет одну из ключевых ролей. Эта небольшая деталь выполняет роль общего источника питания, нейтрализует перепады напряжения и направляет постоянный ток прямо на диоды, которые преобразуют его в видимый человеческому глазу свет.

Драйвер имеет высокий уровень эффективности и легко функционирует в диапазоне температур от -40 до +70 градусов. Но несмотря на свои хорошие физические характеристики, он является одним из самых уязвимых элементов светодиодной продукции

Драйверы в современных лампах электронные или конденсаторные . Каждый вид имеет свои специфические отличительные черты и преимущества. Подробнее о типах и подборе преобразователей тока для светодиодных ламп мы.

Первый вариант ценится дороже и чаще используется в брендовых товарах среднего и люксового сегмента, второй достаточно дешев для производителей и закладывается в товары бюджетной серии.

Характеристики печатной платы

Печатная плата служит трамплином для размещения светодиодов и других рабочих элементов. Производители используют разные материалы для его создания. Наиболее актуальной сейчас считается плата из анодированного алюминиевого сплава.

На некоторых платах для удобства места для светодиодов пронумерованы. Это помогает разобрать последовательность размещения при разборке и ремонте.

Максимально эффективно проявляет себя и поглощает до 90% теплового излучения, возникающего во время работы.

Нюансы устройства Светодиодные элементы

Регенерирующие диоды светового потока бывают нескольких видов. Чаще всего в лампах стоят микросхемы SMD и COB . Чем больше их расположено на плате, тем мощнее устройство и тем больше тепла выделяется при работе.

Когда на плате лампы установлены диоды определенного типа, их можно заменить только точно такими же. Если аналога под рукой нет, то придется перепаивать все микросхемы, чтобы они были одинаковые

Для нормальной работы и длительного срока службы необходимо обеспечить правильный отвод тепла, и за это отвечает установленный на корпусе радиатор.

Особенности радиатора

Чрезмерный нагрев вреден для работы светодиодов. Отсутствие качественного теплоотвода значительно сокращает срок службы лампы и в итоге приводит к ее сгоранию.

Некоторые производители экономят и оснащают устройство несколькими поперечными или продольными отверстиями, размещая их по всему корпусу.

Недорогие производители поставляют дешевые пластмассовые, стеклянные и композитные детали . Передовые бренды идут дальше и оснащают свои светодиодные устройства радиаторами из металла с анодированным антикоррозийным покрытием.

Поэтому лучше изначально покупать из лучших материалов. Хоть они и будут стоить дороже, зато пользователь обезопасит себя от постоянных повреждений.

Радиаторы, вмонтированные в корпус светильника, могут быть спиральными, сплошными, пластинчатыми и др. Их толщина напрямую зависит от того, какие силовые диоды используются в осветительном приборе

Некоторые бренды, в основном китайского производства, поставляют лампы с керамическими элементами радиатора.

Такие изделия получают качественное охлаждение, но вместе с ним частично теряют конструктивную прочность и становятся более хрупкими по сравнению с металлическими аналогами.

Несколько слов об оптике

Основная масса светодиодных светильников должна быть оснащена рассеивателем из матового пластика . Он помогает сконцентрировать световой поток под определенным углом и делает его более равномерным.

Основное преимущество диффузора в том, что он абсолютно безопасен. Для сравнения, стеклянная колба при перегорании лампы может треснуть, разбиться и поранить людей в помещении

В некоторых моделях вместо рассеивателей используются линзы из различных современных и практичных материалов. Повреждений в этих элементах не наблюдается, и в ремонт они не попадают.

Распространенные причины неисправностей

Неправильная эксплуатация и резкие перепады напряжения в центральном источнике питания часто приводят к выходу из строя светодиодной лампы. Сами диодные элементы при этом остаются работоспособными, а вот драйвер может испортиться.

Заводской брак — очень возможная неисправность. В основном ей подвержена «безымянная» продукция, однако это может случиться и с брендовой продукцией, хотя такие случаи крайне редки и обычно выявляются на этапе покупки

Удары и вибрации не приведут к повреждению диодов, но водитель пострадает самым негативным образом. Целостность конструкции и точность прилегания к плате рабочего элемента могут быть нарушены

Если в самой лампе не будет обеспечена хорошая вентиляция, драйвер будет перегреваться. В итоге это негативно скажется на его функционировании и спровоцирует поломку.

Лампа начнет чутко мерцать и мигать, раздражая глаз, при выходе из строя токоограничительного резистора, и совсем перестанет гореть при выходе из строя конденсатора.

Все эти моменты неприятны, но паниковать не стоит. Устранить проблему можно без особых усилий в домашних условиях своими руками.

Плохо повлияет на Led элемент и приведет к его выходу из строя, неправильно организованной электросети в доме или квартире.

Плюс увеличит нагрузку на проводку и, возможно, создаст дополнительные проблемы в ближайшее время. Поэтому его обустройство лучше доверить профессионалам.

При покупке лампочки известного бренда по низкой цене следует быть внимательным. Продукция может оказаться фальсифицированной и не отработать заявленный производителем срок. Ремонт потребует финансовых затрат, времени и вряд ли себя в таком случае оправдает

При эксплуатации в светильнике может произойти нарушение основной кристаллической структуры полупроводниковых диодов.

Провоцирует данную проблему реакция на повышение уровня плотности инжектируемого тока со стороны материала, из которого изготовлен полупроводник.

При некачественной пайке кромок теплоотвод теряет необходимую интенсивность и ослабевает. Проводник перегревается, в системе возникает перегрузка и короткое замыкание выводит лампу из строя.

Все эти мелочи не фатальные и подлежат ремонту с временными и финансовыми затратами.

Предварительная диагностика устройства

Светодиодный модуль обычно не горит из-за обрывов общей проводки, неисправностей в системе автоматического выключателя, при отсутствии контакта в патроне или при неисправностях в самой лампе.

Чтобы разобраться в проблеме, нужно провести предварительную диагностику и понять, где находится проблема.

Когда лампа не горит при срабатывании выключателя, нужно выкрутить его из патрона и вкрутить другой, и не обязательно диодный.

Если ситуация изменилась и свет появился, то неисправна сама лампа. Отсутствие освещения означает, что проблема в проводке.

Следующий шаг — с помощью мультиметра выяснить, есть ли напряжение в электрической цепи.

Для этого достаточно прислонить устройство к патронной части с включенным автоматическим выключателем и посмотреть на индикаторы. Они должны быть на уровне 220 В . Если цифры разные, то обнаружена зона неисправности.

Когда правильное напряжение подтверждено, но лампа по-прежнему не горит, проверьте, есть ли контакт между основанием и усиками картриджа. Если в этой области возникают аномалии, возникает дуга и на элементах антенны образуется нагар.

При интенсивной эксплуатации, постоянном перегреве или недостаточной начальной толщине центральные и боковые контакты в патроне могут прийти в негодность и стать причиной регулярного перегорания светодиодных ламп

Для его удаления необходимо отключить напряжение, зачистить неправильные образования, и аккуратно отгибаем сами усики. После всех этих действий можно вкручивать в работающую лампу и проверять результат.

При отсутствии напряжения на контактах патрона его необходимо снять и проверить, есть ли фаза на самой проводке. Если он присутствует при активации переключателя, картридж необходимо заменить.

Когда его нет, следует обратить пристальное внимание на переключатель и поискать в нем проблему.

Если все вышеописанные элементы, узлы и детали в результате проверки подтвердили свою исправность, становится совершенно ясно, что проблема именно в светодиодной лампе.

Как разобрать светодиодный модуль?

Для проведения ремонта необходимо разобрать светодиодную лампу. Эта процедура не очень сложна, но требует аккуратности, внимания и некоторой сноровки.

При желании можно снять весь процесс в пошаговом режиме на телефон, чтобы потом не путать процедуру.

Рекомендуется действовать с особой осторожностью. Не все внутренние элементы устройства подлежат замене, поэтому крайне важно не повредить их и сохранить в целости.

Особенно это касается такой уязвимой, но крайне значимой детали, как печатная плата.

Способ №1 — отвинчивание

Светодиодная лампа – довольно хрупкое устройство, разбирать которое нужно очень осторожно и аккуратно . Это не требует каких-либо значительных усилий, и нет необходимости использовать острые инструменты там, где есть шанс справиться вручную.

Для снятия рассеивающего колпака достаточно взять колбу обеими руками за края и мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно это можно сделать легко, так как слой крепежного герметика чрезвычайно тонкий и моментально реагирует на движение и нарушение целостности.

Пытаясь открутить купольную часть от корпуса, ни в коем случае нельзя применять силу. Пластик хрупкий и при сильном нажатии может просто лопнуть прямо на кончиках пальцев.

Затем нужно будет решить самую сложную задачу — отделить пластину, несущую светодиоды, от остального корпуса. Для этого придется открутить все болты крепления.

Поскольку их головки крошечного размера, вам придется использовать специальные прецизионные отвертки.

На следующем этапе потребуется отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет. Они смогут аккуратно поддеть край доски и аккуратно снять ее целиком.

Затем нужно аккуратно пропаять места контакта силового провода и окончательно отделить пластину с диодами от сопутствующих частей.

Радиатор и цоколь нужно будет разъединить аккуратными вращательными движениями и разложить все составляющие лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ №2 — нагрев феном

Второй вариант больше всего подходит для изделий с толстым стеклом, не подходящим для прямого контакта с таким инструментом, как отвертка. Здесь придется воспользоваться строительным феном и с его помощью прогреть корпус светильника.

Только так можно снять приклеенный специальным составом фрагмент стекла с цилиндрической основы.

Интенсивное воздействие горячего воздуха приведет к расширению обрабатываемых предметов, а клеевой слой, удерживающий стекло, станет эластичным.

После этих манипуляций лампа распадется на составные части, даже если мастер не будет прилагать к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого нужно взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима проведите по краю куполообразного рассеивателя.

Затем шприцем введите растворитель и немного подождите. Пройдет всего пара минут, герметик станет податливым, и купол можно будет открутить без каких-либо физических усилий. Все дальнейшие действия ничем не отличаются от описанного выше способа.

Лампу не разглядишь? На нашем сайте есть и другие виды лампочек. Рекомендуем ознакомиться с ними.

Самозаменяемые светодиоды

Перегоревшие светодиоды часто приводят к выходу из строя лампы. . Обычно после разборки сразу видно, какие элементы повреждены и требуют замены. Но бывают случаи, когда на первый взгляд все диоды выглядят нормально.

Визуально распознать перегоревшие светодиодные элементы несложно. Как правило, они отличаются от рабочих «собратьев» тем, что имеют заметные черные точки и поджоги

В этом случае для выявления неисправного придется воспользоваться мультиметром и прозвонить каждый элемент отдельно. Либо убрать сомнения с платы и протестировать их с помощью проводов, подключенных к 12-вольтовому блоку питания.

При повреждении только одного диода можно просто закрыть его выходы. Если в светильнике используется цепное соединение, то этот момент никоим образом не повлияет на потерю функции всех остальных элементов.

Старые, неисправные диоды придется выпаивать, затем переворачивать плату и припаивать к видимым контактным дорожкам новые микросхемы.

На плате всегда указываются такие данные, как тип и размер используемого светодиода. Очень важно заменить неисправные модули на аналогичные, чтобы лампа продолжала работать так же корректно, как и до ремонта

В некоторых случаях можно заменить светодиод без использования паяльника. Для этого доску нужно будет хорошо прогреть строительным феном. Место пайки станет мягким и податливым, а диод можно будет спокойно извлечь обычным пинцетом.

Вам нужно будет установить работающий источник света на еще охлажденном месте. Когда плата хорошо остынет, она прочно зафиксируется и никуда не сдвинется.

Главное четко запомнить расположение элемента по отношению к меньшему и большему контактам и разместить рабочий с соблюдением полюса.

Решение проблем с драйверами

Неисправности в работе драйвера — довольно распространенная проблема со светодиодными лампами. Чаще всего в драйвере сгорает резистор или конденсатор.

Определить уровень работоспособности этого элемента с помощью измерительных приборов, находящихся под рукой у домашнего мастера, достаточно сложно. Поэтому рекомендуется просто заменить его на исправный с аналогичными параметрами.

Причинами выхода конденсатора из строя могут быть первоначальный заводской брак или регулярный перегрев модуля в результате плохого отвода тепла

Не всегда можно найти подходящую деталь в магазинах светотехники. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и попробовать найти там нужную вещь.

При покупке потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для правильной разборки и ремонта светодиодных ламп не понадобится сложное, дорогое оборудование. Минимизируйте набор простых инструментов, которые помогут вам устранить неполадки.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько исправны остальные части цепи.

Мультиметр — универсальный прибор, предназначенный для измерения основных основных параметров различных электронных изделий. С его помощью можно узнать, в каком состоянии находятся светодиоды любого светодиодного изделия.

Температура нагрева в момент пайки не должна превышать 260°. Простой паяльник греется больше, поэтому на его жало нужно намотать тугой спиралью кусок медной жилы сечением не более 4 мм. Чем сильнее можно удлинить жало, тем ниже будет его рабочая температура

Паяльное устройство с канифолью и припоем потребуется для ремонта обнаруженных обрывов в цепи и последующей замены поврежденных деталей и элементов.

С помощью небольшой отвертки можно аккуратно отделить элементы управления от корпуса лампы, а тонким прочным канцелярским ножом аккуратно отсоединить детали от печатной платы.

Также пользователи часто сталкиваются с такими проблемами, как мигание лампочек и горение ламп при выключенном выключателе. Чем вызваны эти неисправности и как их устранить мы рассказывали в других наших статьях:

Выводы и полезное видео по теме

Как устранить типовую поломку светодиодной лампочки с цоколем Е27. Подробная инструкция по разборке изделия, интересные практические советы по использованию подручных средств.

Советы, как правильно снять колбу с устройства, не повредив ее при этом.

2020-04 / 1585745834_remont-svetodiodnyh-lamp.mp4

Простой способ ремонта лампочки ледяного типа без использования паяльника. Вместо пайки используется специальная электропроводящая паста.

Полное описание работ по продукции торговой марки «Космос», принадлежащей ГК «КОСМОС», контролирующей около 25% отечественного рынка прогрессивной и экономичной продукции для создания качественного освещения.

Как починить кукурузный светодиод. Особенности процесса разборки, конструктивные нюансы и другие познавательные моменты. Значительное увеличение срока службы изделия после всех работ.

Светодиодная лампа – практичный источник света. Единственный минус этого продукта – высокая цена по сравнению с другими модулями. Правда, светодиодные устройства надежны и обычно отрабатывают свой полный рабочий день. .

А если вдруг в процессе эксплуатации случаются поломки, то большинство из них можно отремонтировать своими руками. Необходимые инструменты сможет найти любой домашний мастер, да и выделить время на ремонтные работы также не составит труда.

Вы умеете ремонтировать светодиодные лампы самостоятельно и можете дополнить представленный нами материал ценными рекомендациями? Пишите советы в комментариях к статье, добавляйте уникальные фотографии — многие новички, не имеющие опыта ремонта светотехнической продукции, будут вам благодарны.

Устранение неполадок: как починить свет (сделай сам)

Обновлено: 07 июля 2021 г.

У вас сломался свет, но вы не знаете, почему он не работает? Докопайтесь до сути! Следуйте этим советам о том, как починить свет, который только что перестал работать.

Следующий проект›

papamafia/shutterstock

Нет ничего более раздражающего, чем свет, который продолжает мерцать или внезапно выключается, когда вы уверены, что в нем еще полно жизни. Если вы столкнулись с неподатливым светильником, воспользуйтесь нашим кратким руководством по устранению неполадок и узнайте, как починить свет!

Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки». Переключатель света повернут в положение на ? С некоторыми источниками света, особенно со встроенными переключателями или роликовыми переключателями, может быть трудно сказать наверняка, поэтому проверьте переключатель и убедитесь, что он работает правильно.

Затем выполните беглую проверку самой лампочки. Он болтается или дребезжит в гнезде? Возможно, у вас неправильный тип лампочки, или она может быть закручена не полностью. Это также хорошее время, чтобы вынуть лампочку и проверить ее встряхиванием. Многие лампы накаливания издают легкий звон, когда они еще находятся под напряжением, но более глубокий и очевидный звон указывает на то, что лампочка перегорела. Если это прозрачная лампа накаливания, вы можете посмотреть прямо на нить накала, чтобы увидеть, не сломана ли она. Светодиодные и люминесцентные лампы не будут дребезжать, когда перегорят, поэтому этот метод имеет ограниченное применение.

Взгляните на другие электроприборы

SUTTIPONG.S/Shutterstock

Затем проверьте другие электроприборы поблизости. Если кажется, что ничего не включается и не загорается, вероятно, один из ваших выключателей в этой части дома перевернулся. Выключатели имеют тенденцию переворачиваться, если секция подвергается необычной нагрузке, например, при одновременном включении нескольких энергоемких устройств. Если сейчас середина дня, вы можете не заметить, что другая электроника перестала работать, поэтому рекомендуется быстро проверить, чтобы убедиться, что с самой комнатой все в порядке.

Вывинтите лампочку и проверьте патрон

snowturtle/Shutterstock

Цоколь выглядит сгоревшим или каким-либо образом поврежденным? Если это так, возможно, вы используете неправильный тип лампочки или, возможно, необходимо заменить саму розетку (для правильной работы требуется небольшой опыт работы с электрикой, но это может быть проект «сделай сам» с правильными мерами предосторожности).

Если лампочка часто мигает, проверьте, насколько хорошо она входит в патрон. Иногда выступы или положения приводят к тому, что цоколь лампы имеет неопределенную точку контакта с патроном. Внесение небольших корректировок здесь может иметь большое значение. Помните, что всякий раз, когда вы работаете с розетками, сначала убедитесь, что питание выключено, прежде чем искать, как починить свет.

Есть шнур? Проверьте розетку

Atsushi Hirao/Shutterstock

Если ваш светильник подключается к розетке, обратите внимание на эту розетку: Если лампа работает от другой розетки в той же комнате, то проблема, вероятно, связана с самой розеткой, а не с твой свет. Некоторые розетки имеют GFCI (прерывание цепи замыкания на землю), которые могут отключиться при обнаружении влаги (как это может произойти на кухне или в ванной). Эти выходы можно сбросить. Если традиционная розетка не работает, проблема, вероятно, связана с проводкой розетки или проводкой в ​​ваших стенах. Это более тревожная проблема, поскольку она повышает вероятность возгорания электричества. Обратитесь за профессиональной инспекцией, если розетка внезапно перестала работать.

Проверка проводки

Emanuele Ravecca/Shutterstock

Если с самой лампочкой все в порядке, пора проверить проводку к выключателям, розеткам и розеткам, чтобы узнать, как устранить внутреннюю проблему. Вы можете купить в Интернете широкий спектр тестеров цепей, которые позволяют легко проверить напряжение и увидеть, какие провода работают правильно, а какие показывают проблемы. Если вы чувствуете себя некомфортно при таком тестировании проводов, электрик может быстро проверить ваш светильник и посмотреть, нужно ли дополнительно проверять какие-либо провода на предмет неисправности.
