Ремонт термопары газовой плиты своими руками: пошаговое руководство по ремонту и замене — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Как проверить термопару на газовой плите? Чистка и замена детали – Setafi

Термопара – это небольшой, но очень важный элемент газовой плиты, который предотвращает подачу топлива в случае прекращения огня. Благодаря этому можно предотвратить нежелательные и даже опасные ситуации, в том числе взрыв. Вот почему полезно разобраться с тем, как проверить термопару на газовой плите, чем ее зачистить и как заменить в случае необходимости. Обо всем этом подробно рассказывается в статье.

Содержание статьи

Назначение и принцип действия устройства
Как провести очистку
Как проверить и заменить термопару

Назначение и принцип действия устройства

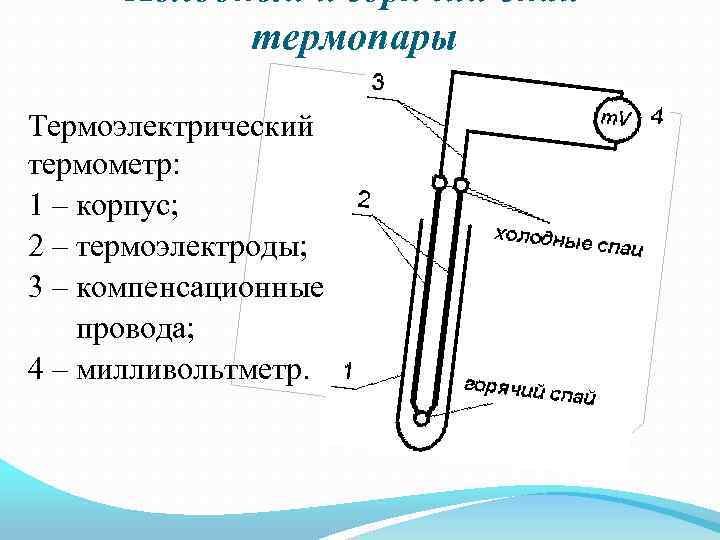

Термопара, по сути, является термоэлектрическим преобразователем. Она измеряет температуру в сравнительно широком диапазоне. Представляет собой сеть из 2 проводников, в контуре которых возникает электродвижущая сила. Она тем больше, чем больше разница между температурами контактов. Также величина зависит и от состава проводников.

Замена термопары в газовой плите проводится в обязательном порядке по мере износа оборудования. Это очень важный узел, который перекрывает подачу газа в аварийной ситуации. В норме газ поступает к соплу и сгорает. Но если он перекрывается (например, конфорку залило водой), необходимо срочно прекратить подачу.

Благодаря этому обеспечивается безопасность жильцов в доме:

отсутствие угрозы взрыва;
нет риска отравления газом;
не подается лишнее топливо, что дает возможность сэкономить газ.

Периодически элемент засоряется, поэтому важно понять, как почистить термопару в газовой плите. Чтобы разобраться с этим, необходимо понимать, что она из себя представляет. Термопара является электрическим контактом, импульс по которому передается с помощью:

паек;
сварок;
обжима.

Эти контакты выполнены из металла, поэтому со временем они могут засориться. В этом случае понадобится замена термопары в газовой плите своими руками либо процедура очистки.

Как провести очистку

Ремонт термопары газовой плиты вполне можно осуществить самостоятельно. Как правило, повреждения не слишком значительные – достаточно сделать очистку. Инструкция такая:

Отключить плиту и перекрыть подачу газа.
Убрать все предметы – замена термопары в газовой духовке осуществляется при наличии свободного доступа в нее.
Далее нужно найти термопару. Это небольшой узел, он обычно находится в верхней зоне духовки. Элемент обязательно находится неподалеку от рассекателя, поскольку он регулирует подачу газа. Исходя из этого, можно понять, для чего нужна термопара – она сразу прекращает подвод газа в случае сильного снижения температуры (из-за гашения пламени).
На обратной стороне можно обнаружить нагар и копоть, пыль и другие скопления. В большинстве случаев именно по этой причине не работает термопара на газовой плите. Очистку проводят с помощью наждачной бумаги, но она должна быть мелкозернистой.
Далее весь удаленный мусор удаляют, при необходимости вытирают чистой тряпкой и проверяют, работает ли устройство или нет.

Проводить очистку нужно аккуратно, ни в коем случае не ударяя по поверхности. Можно сказать о термостате духовки, что это такое устройство, которое не отличается большой прочностью (по сравнению с той же конфоркой). Поэтому работают исключительно качественным наждаком с мелкозернистой структурой.

Как проверить и заменить термопару

В некоторых случаях устройство не работает даже после полной очистки. В этом легко убедиться, включив газ и не дав искры. Если топливо продолжает поступать и создает аварийную ситуацию, значит, очистка не помогла. Тогда понадобится проверить его и при необходимости заменить.

Для этого понадобится мультиметр либо милливольтметр. Последовательность действий такая:

Отключить газовую плиту, перекрыть подачу газа.
Открутить гайку от клапана с помощью обычного ключа.
Снять термопару с духового шкафа.
Надеть перчатки, взять датчик и нагреть его над свечой или зажженной газовой конфоркой. Держать его нужно на минимальной высоте над пламенем – буквально 1 см.
Установить тестер либо вольтметр на мВ. После нагревания термопары приложить щуп к ее корпусу, второй же пойдет на выходной контакт.
В течение 50-60 секунд измерить напряжение. В норме оно должно принимать значения в диапазоне от 18 до 25 мВ.
Если значение немного ниже 18 мВ, нужно подвигать термопару в области пламени и еще раз снять показания с помощью мультиметра.

Поскольку принцип работы термопары для газового котла точно такой же, проверку и очистку осуществляют аналогично. Если и это не помогло, устройство подлежит замене. При наличии минимального опыта осуществить ее можно также своими руками. Инструкция состоит из таких этапов:

Приобрести новую модель – лучше всего заранее уточнить код термопары на ней либо в паспорте плиты.
Отключают плиту и перекрывают подачу газа, как и в предыдущем случае.
Убирают рассекатели и решетки.
Вынимают ручки.
Удаляют панель.
Отключить электромагнитный клапан.
Отвинтить провод и убрать термопару.
Затем установить новую и собрать все элементы в обратной последовательности.

Далее нужно опять осуществить контроль газа термопарой. Если после подачи топлива вхолостую плита сразу отключается, устройство работает нормально. В противном случае нужно проверить контакты. Понятно, что можно осуществить ремонт термопары газовой плиты своими руками. Но если она работает со сбоями, обязательно следует вызвать специалиста, чтобы не подвергать себя ненужным рискам.

Ремонт газовых плит своими руками на дому: инструкции, видео

Рано или поздно необходимость сделать ремонт газовой плиты настигает практически всех владельцев этих устройств.

Обращаться к мастеру часто накладно, и хочется устранить неполадки на дому, чтобы не тратить время на транспортировку плитки и ремонт.

Существует ряд проблем газовых плит, например, отрегулирование электророзжига, с которыми вы действительно сможете справиться самостоятельно.

В этом вам поможет и разбор самых распространенных поломок в плитах и путей их решения, а также видео, где отражены все этапы работ.

Содержание

Внутреннее устройство плиты
Строение конфорок
Контроль тока газа
Самостоятельный ремонт плиты
Что делать, если вышел из строя электроподжиг?
Ремонт дверцы духовки
Регулировка подачи газа в горелку

Внутреннее устройство плиты

Прежде чем заниматься ремонтом, нужно понимать, что собой представляет газовая плитка, какие детали в ней присутствуют, и какой ремонт газовой плиты своими руками может потребоваться в том или ином случае.

Фирм, выпускающих газовые плиты, множество: Gorenje, Ардо, Аристон и т.д. Но все плитки, даже если отличаются по цене, имеют аналогичный тип внутреннего устройства.

Строение конфорок

Самая заметная часть любой плиты – конфорки. Каждая конфорка прикреплена к столу плиты с помощью болтов. Конфорка тоже состоит из нескольких деталей: они имеют крышку, рассекатель и инжектор.

К каждой конфорке подведена трубка из стали и меди, имеющая крепление, подобное американке. За счет этого устройства конфорка и получает газ.

Устройство газовой конфорки

Чтобы работать с конфорками никаких особых инструментов не потребуется: вам будет нужен ключ, скорее всего, на 13, чтобы разобрать детали конфорки, если ей нужен ремонт или очистка.

После завершения ремонта и сборки нужно собрать конструкцию и проверить, насколько она герметична, чтобы не допустить утечки газа.

Каждая конфорка имеет по периметру свечи в количестве двух штук.

Одна помогает создать розжиг, работая с помощью пьезоэлементов или электронной схемы, а вторая служит термопарой, подключенной к схеме, контролирующей горение.

Газовая конфорка (снята решетка для посуды): 1— форсунка, 2— свеча электроподжига, 3— датчик пламени (горячий спай термопары)

Свечи отличаются друг от друга даже внешне, поэтому перепутать их будет сложно.

Свеча под электроподжиг обладает керамическим кафтаном, он нужен, чтобы не допустить пробивания искры ниже необходимого уровня.

Именно поэтому важно качественно заземлять плиты, где встроен электророзжиг. Также не терпит электророзжиг применения подводок для водопровода и металлических нитей.

Схема электроподжига

Важно отделять плиту от стояка с помощью специальных прокладок при установке и ремонте, иначе есть реальный риск взрыва.

Свеча с термопарой имеет кафтан из бронзы, который является мощным проводником тепла

От того, насколько быстро остывают полупроводники после того, как потухает пламя, зависит надежность и скорость включения защиты, перекрывающий газ, после того, как вы закончили пользоваться плитой.

Контроль тока газа

Под столом плиты можно увидеть коллектор. Он имеет вид толстой трубки, от которой расходятся подводки к конфоркам.

Коллектор газплиты

Контроль тока газа происходит за счет электромагнитных клапанов, число которых равняется количеству конфорок на плите.

Это нужно, чтобы, если пламя одной горелки потухнет, другие все равно смогли функционировать.

Электромагнитные клапаны оборудованы катушкой индуктивности. При нагревании термопары образовывается ЭДС, которая фиксирует устройство открытым.

Электромагнитный клапан с индукционной катушкой

Самостоятельный ремонт плиты

Полноценный ремонт газовых плит Гефест, Gorenje и других моделей требует вмешательства специалистов, т.к. самостоятельно его будет сделать не только сложно, но и опасно.

Однако есть ряд работ, которые вполне можно провести своими руками на дому, и привести плиту в рабочее состояние, если ее повреждения не слишком серьезны.

Что делать, если вышел из строя электроподжиг?

Наиболее частой проблемой газовых плит является выход из строя электроподжига. В устранении этой проблемы вам поможет видео – посмотрите его перед началом ремонта, чтобы сделать все правильно.

Видео-инструкция по ремонту электроподжига на примере плиты Gorenje:

Прежде всего, нужно отключить плиту от питания, снять с нее перегородку и осмотреть на наличие деформаций.

Если вы увидите, чтоб на ней есть сколы и трещины, то значит, именно поэтому плита не работает, и перегородку следует заменить.

Менять ее можно, только когда розжиг или автоподжиг отключен – не забывайте об этом. После замены проверьте, насколько качественно она работает теперь.

Если в вашей плите Gorenje или другой модели встроен пьезорозжиг, то технология работы будет несколько отличаться.

Замена свечи электроподжига

Сначала нужно снять устройство с контроля, затем убрать перегородку плиты, находящуюся снизу, и удалить воспламенитель, который прикручен к кронштейну с помощью крепления.

Если он потрескался или иным образом деформирован, то его следует заменить на новый. Чтобы поставить новый воспламенитель, нужно отключить модуль, отвечающий за розжиг.

Найти его вам поможет инструкция к плите.

После этого на место старой детали нужно установить новый воспламенитель и проверить, насколько качественно теперь работает газовая плита.

Ремонт дверцы духовки

Нередко после длительной эксплуатации начинают заедать или плохо закрываться дверцы духовки.

Крепление двери духовки

Чтобы произвести подобный ремонт газовых плит Индезит, Gorenje и прочих, нужно раскрутить винты, которые удерживают дверцы и раскачать их в разные стороны, чтобы дверь плотно зафиксировалась на петлях, с которых, возможно, слетела.

После этого заново затяните болты, если все сделано правильно, то дверь должна встать на место, и духовка должна плотно закрыться.

Видео-инструкция по ремонту дверцы духового шкафа:

Если деталь по-прежнему не работает, то, возможно, вам следует заменить прокладку, которая отвечает за плотное прилегание дверцы духовки к каркасу плиты.

Чтобы это сделать, нужно открутить дверные петли, которые располагаются выше ручек, и снять крышку плиты.

Скорее всего, нужно будет удалить также внутренние винты и кромки панели, либо, можно будет просто отодвинуть их и таким образом удалить крышку.

Винты, с помощью которых зафиксировано стекло на блоке панели, нужно убрать, а после удалить и само стекло, отсоединив прокладки, которые его удерживают.

Узлы петель дверцы духового шкафа

Теперь нужно отсоединить сами прокладки, которые находятся между дверцей и стеклом изнутри.

Теперь нужно поменять прокладку на новую и вернуть все детали на место, действуя в обратном порядке.

Пользуйтесь инструкцией от производителя, т.к. устройство разных моделей будет несколько отличаться, и действовать придется по-разному.

Регулировка подачи газа в горелку

Часто бывает, что подача газа в горелку отрегулирована неправильно. В результате пламя горит прерывисто или вообще пропадает. Если устройство работает правильно, то пламя должно быть ровным и иметь ярко голубой цвет.

Правильно отрегулированное минимальное пламя

Если ваше устройство работает другим образом, то значит, розжиг или автоподжиг нужно правильно настроить и отрегулировать плиту.

Для этого нужно сначала отключить подачу газа, а затем удалить перегородку. Затем нужно снова включить ее и определить, какой воздушной заслонке требуется регулировка.

Регулировочные элементы пламени: 1— газовая конфорка, 2— шток крана, 3— винт регулировки минимального пламени

Чтобы отрегулировать работу, нужно раскрутить установочной винт, который блокирует пластину – он отвечает за пропорцию, в которой газ смешивается с воздухом.

Установив его в нужное положение, включите плиту и проверьте, как она работает.

Как отремонтировать газовую или электрическую плиту (сделай сам)

Обновлено: 15 февраля 2023 г.

Решите эти распространенные проблемы с плитой: газовая горелка не зажигается, духовка не нагревается и электрическая горелка не нагревается.

Следующий проект›

Семейный мастер на все руки

Если конфорки на вашей плите не зажигаются или духовка не нагревается, вы обычно можете решить проблему за пять минут и сэкономить на стоимости обращения в службу поддержки. Быстрая очистка обычно возвращает ваш ассортимент в рабочее состояние. Тем не менее, мы также покажем вам, как устранять неисправности в горелках и духовках с электронным зажиганием нового типа.

By the DIY experts of The Family Handyman Magazine

Time
Complexity
Cost

Problem 1: The gas burner on газовая плита не зажигается

Стандартная газовая плита

В стандартной плите ключевые части, запальники или пилоты, находятся под крышкой, которая поднимается на петлях.

Герметичная горелка духового шкафа

Верхняя часть горелки для герметика не поднимается. У него нет пилота, и вы получаете доступ к воспламенителю сверху.

Специалисты по ремонту говорят нам, что не зажигание газовых плит является наиболее распространенной проблемой газовой плиты. Существует два типа газовых плит – стандартная газовая плита и плита с герметичной горелкой. Узнайте, почему эти газовые плиты отзываются.

Ассортимент Безопасность при ремонте

Весь показанный нами ремонт и чистка могут быть безопасно выполнены без отключения газа к плите. Но не оставляйте горелку включенной. Он будет выбрасывать газ в комнату. Если в какой-то момент вы почувствуете запах газа, выключите газ на кране за плитой или на главном подводе возле счетчика и проветрите помещение. Затем позвоните в местную коммунальную службу или специалисту по обслуживанию, если ваша газовая духовка не работает.

Всегда отключайте плиту от сети перед работой с ней!

Решение 1: Очистите пилот или воспламенитель

Фото 1: Получите доступ к пилоту или воспламенителю

ПОДНИМИТЕ шарнирную верхнюю часть. Большинство плит поднимаются вверх. Однако печи с герметичными горелками не имеют поднимающейся крышки.

Фрагмент герметичной горелки

Если у вас герметичная горелка, верхняя часть не поднимается.

Фото 2: Очистка стоячего пилота

Вставьте иглу в пилотное отверстие и очистите его от сажи или другого мусора. Будьте осторожны, чтобы не расширить его. Зубной щеткой смахните остатки копоти и пригоревшей пищи с наконечника. Поднесите зажженную спичку к отверстию, чтобы снова зажечь пилот, опустите крышку и включите горелки, чтобы проверить их.

Фото 3: Ищите воспламенитель газовой плиты (искровое зажигание)

Определите диапазон искрового воспламенения по небольшому керамическому выступу, расположенному между двумя горелками. Ищите провода, идущие к нему. Запальники на герметичных плитах горелок расположены рядом с горелками.

Фото 4: Очистите запальник газовой плиты

Смахните грязь вокруг и на запальнике старой зубной щеткой. Обычно здесь скапливается перекипевшая пища. Также очистите металлическую «массу» над проводом воспламенителя. Он должен быть чистым, чтобы проводить искру. Закройте крышку и поверните ручку горелки духовки в положение «Light», чтобы проверить горелку духовки.

Одноминутная очистка решит 75 процентов проблем с горелкой. Чтобы добраться до системы зажигания, поднимите крышку вашей печки (Фото 1). Ударьте по нему ладонью, если он застрял. Если ваша плита имеет герметичные горелки, которые можно определить по запальнику или небольшому выступу на задней части каждой горелки, крышка не поднимется.

Но таким же образом можно почистить запальник газовой плиты (Фото 4). Если ваша горелка по-прежнему не загорается, перейдите к Решению 2. Определите стоящую запальную горелку по небольшой газовой трубке, идущей к наконечнику с отверстием в центре двух горелок (Фото 2). Если запальник (пламя) горит, перейдите к Решению 2. Определите искровое зажигание (воспламенитель) по керамическому выступу либо под верхней частью (Фото 3), либо рядом с горелкой в закрытой зоне горелки. Щелкает, когда работает.

Решение 2: Очистите узел горелки

Фото 1. Снимите узел горелки

Поднимите узел горелки с опорного рычага и отодвиньте его от порта клапана горелки. Просто лежит там. Удалите транспортировочные винты, если они все еще на месте. (Вам не нужно их переустанавливать.) Ваша горелка в сборе может немного отличаться от нашей, но вы можете чистить все компоненты таким же образом.

Фото 2. Очистите трубку щеткой

Вставьте щетку в трубку вспышки, чтобы очистить ее от грязи и пыли. Хотя некоторые профессионалы используют воду и обезжиривающие средства для очистки узла горелки, мы не рекомендуем их, поскольку они могут вызвать ржавчину.

Фото 3: Очистите порты

Очистите иглой все порты флэш-памяти, затем проделайте то же самое с портами записи. Смахните любой мусор зубной щеткой.

Фото 4: Очистите клапан горелки

Несколько раз воткните иглу в порт клапана горелки, чтобы удалить мусор.

Это занимает пять минут. Очистите узел горелки одинаково как для печей с искровым зажиганием, так и для стоячих пилотов. Вам понадобится кисть небольшого диаметра. Мы купили трубчатую щетку в аптеке.

В магазинах запчастей для бытовой техники они тоже есть. Если у вас герметичные горелки, вы можете чистить только порты горелки (фото 3). Остальные части герметичны, поэтому не засоряются.

Установите сборку на место и попробуйте свои горелки. Если они по-прежнему не загораются, а у вас есть печь с искровым зажиганием , перейдите к Решению 3. Если у вас есть горелка со стоячим зажиганием , немного увеличьте или уменьшите высоту пламени, поворачивая небольшой установочный винт, расположенный на небольшой линии подачи газа. пилот. Обратитесь к руководству пользователя или позвоните профессионалу, который поможет найти этот винт и подскажет правильную настройку для вашего диапазона.

Решение 3: Проверьте систему искрового зажигания (электронное зажигание)

Фото 1: Замена выключателя

Снимите циферблаты горелки и выкрутите все винты, которыми крепится передняя крышка. Снимите крышку. Сдвиньте провода с клемм и вставьте их в новый переключатель в том же месте. Некоторые соединения имеют прижимной зажим для фиксации провода (Фото 2).

Фото 2. Снимите провода с прижимных зажимов

Освободите провод, вставив маленькую отвертку в паз и поддев. Вкрутите новый переключатель и установите на место крышку.

Фото 3. Замена модуля

Найдите модуль, проследив провода переключателя до источника. Модуль представляет собой небольшую коробку размером примерно 2 x 2 x 3 дюйма. Расположение на плите может варьироваться. Наш находился за правой боковой панелью. Его можно снять, открутив винты и сдвинув вперед. Если его нет сбоку или позади плиты, обратитесь за помощью к руководству пользователя. Снимайте провода с клемм по одному и переносите каждый на новый модуль, чтобы не перепутать их. Удалите винты, которыми старый модуль крепится к корпусу печи, и прикрутите новый на место.

Переключатели, модули управления или запальники могут выйти из строя в печи с электронным зажиганием. Используйте следующее руководство для проверки этих устройств.

Убедитесь, что плита подключена к сети, в розетке есть напряжение и не сработал автоматический выключатель. Печи с искровым зажиганием нуждаются в электричестве для питания воспламенителей. Если в духовке горит свет, значит, у вас есть питание.
Проверить, неисправен ли переключатель
(Фото 1), повернув работающую горелку в положение «Зажигание» и одновременно повернув неработающую в положение «Зажигание». Если горелка, которая сейчас не работала, загорается, то у горелки неисправен переключатель. Инструкции по замене переключателя см. на Фото 1.
По очереди поверните каждую ручку горелки в положение «Light» на три секунды, а затем снова выключите. Наблюдайте за воспламенителями, чтобы увидеть, искрят ли они, пока вы делаете это. (Выключение кухонного освещения может помочь вам их увидеть.) Замените модуль (Фото 3), если ни один из воспламенителей не дает искры. Это распространенная проблема. (См. «Советы по покупке запасных частей»)
Вызовите специалиста для проверки воспламенителей . Воспламенители редко выходят из строя, но их трудно проверить.

Задача 2: Духовка не нагревается

Фото 1. Проверьте предохранитель

Обратитесь к руководству пользователя, чтобы узнать, есть ли предохранитель в системе зажигания вашей духовки. Наш был расположен под варочной панелью, хотя расположение варьируется. Замените его предохранителем того же размера, если плавкий элемент сгорел.

Фото 2: Очистите запальник

Проверьте, горит ли запальник (только для стоячего запальника). Он доступен под панелью в духовке или снизу. Если он не горит, очистите его. Проткните кончик иглой, чтобы прочистить сопло, и очистите щеткой мусор. Также очистите трубку или щель под горелкой, которая соединяет запальник с газовыми портами на противоположной стороне горелки.

Крупный план пилота

Струя сжатого воздуха помогает удалить сажу. Зажги пилот.

Прежде чем открыть бумажник и вызвать мастера для ремонта духовки:

Сбросьте функцию «время приготовления», если она есть в вашей духовке. Они часто выставляются неправильно и мешают включению плиты. Специалисты по обслуживанию часто сталкиваются с этой проблемой, к большому смущению домовладельцев!
Убедитесь, что плита подключена к сети и в розетке есть питание. Электронные системы зажигания и некоторые постоянные пилоты нуждаются в электричестве для работы.
Проверить предохранитель розжига газовой плиты (Фото 1). Вам понадобится руководство пользователя, чтобы найти предохранитель зажигания газовой плиты.
Проверьте пилот, если он есть в вашей духовке (Фото 2). Если он погас, очистите и зажгите его в соответствии с указаниями производителя. Если вы не знаете, как это сделать, позвоните в сервисную службу.

Проблема 3: Конфорка электрической плиты не нагревается

Фото 1: Снимите неисправную конфорку

Сравните неисправную конфорку с другими конфорками. Если он выглядит изрытым и обожженным, отключите плиту, затем вытащите горелку из гнезда и замените ее. Чтобы снять горелку, просто слегка приподнимите ее и вытащите штыри из гнезда. Возможно, вам придется немного пошевелить его, чтобы штифты освободились. Некоторые горелки удерживаются винтом, который необходимо удалить.

Фото 2: Затяните соединение горелки

Покачайте горелку в гнезде. Если он ослаблен в гнезде, вытащите его и немного раздвиньте клеммы горелки для более плотного соединения. Делайте это аккуратно — металл хрупкий, а треснуть нагревательный элемент не хочется! Затем очистите разъем проволочной щеткой. Переустановите горелку, снова подключите печь и проверьте результаты.

Фото 3: Замена неисправной розетки

Замените обгоревшую розетку, удалив винты, которыми она крепится к верхней части диапазона. Затем открутите провода диапазона и прикрутите их к клеммам на новой розетке.

Если в вашей плите не работает горелка, скорее всего, вы сможете починить ее без каких-либо специальных инструментов. Чтобы диагностировать проблему с записывающим устройством, выполните шаги по порядку. Если горелки по-прежнему не работают, обратитесь за помощью к специалисту по обслуживанию. Наш список должен позаботиться о 95 процентах проблем, которые могут возникнуть с горелкой. Если вы видите сгоревшие провода, обратите внимание на диапазон. Это может указывать на большую проблему.

Проверьте горелку на предмет износа. Если он изъеден и обожжен (фото 1), замените его.

Проверьте соединения на предмет плотного контакта (Фото 2).
Удалите работающую горелку того же размера и попробуйте ее в неработающей розетке. Если эта горелка работает, замените неисправную горелку новой.
Осмотрите гнездо горелки. Если он обуглен или подгорел, замените его (Фото 3). Существует два основных типа соединения проводов. Розетки имеют либо винтовые соединения (фото 3), либо провода, которые вы подключаете к проводке диапазона с помощью прилагаемых керамических разъемов для проводов.

Предупреждение

Всегда отключайте электрическую плиту от сети перед снятием горелки.

Советы по покупке запасных частей, если ваша газовая плита не работает

Прежде чем покупать запасные части, запишите торговую марку, номер модели и серийный номер духовки. Эта серия будет иметь выгравированную табличку с этой информацией, обычно расположенную под крышкой варочной панели или сзади. Найдите поставщика в «Желтых страницах» в разделе «Бытовая техника, запчасти». Сначала позвоните, чтобы убедиться, что нужная вам деталь есть в наличии. Или заказать через интернет.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

Отвертка 4-в-1

Старая зубная щетка
Маленькая отвертка
Игла
Маленькая трубчатая щетка

Первоначально опубликовано: 28 ноября 2018 г.

Как заменить термопару или датчик пламени водонагревателя

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 18.11.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Сара Скотт

Факт проверен Сара Скотт

Сара Скотт занимается проверкой фактов и исследователем, работала в сфере индивидуального строительства в сфере продаж, маркетинга и дизайна.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Термопара или датчик пламени — это устройство, используемое для контроля потока газа в газовых водонагревателях. На старых обогревателях со стоячими сигнальными лампами устройство обычно называется 9.0108 термопара

, в то время как на более новых агрегатах с электронным зажиганием такое же (или практически такое же) устройство называется датчик пламени . Для наших целей мы будем называть оба устройства термопарой .

Термопара является частью узла пилотной горелки и соединяется с газовым регулирующим клапаном снаружи водонагревателя. Это простое устройство, которое преобразует тепло от горящего пламени в небольшой электрический ток, что позволяет ему работать в качестве переключателя для управления потоком газа из клапана подачи газа. Проще говоря, когда термопара не обнаруживает пламя, она не позволяет газовому клапану подавать газ к горелке. Таким образом, это ключевой элемент безопасности вашей системы водонагревателя.

Часто неисправная термопара является причиной того, что пилот водонагревателя не зажигается или горелка не горит.

Термопара или датчик пламени?

Тип системы зажигания вашего водонагревателя определит, как вы замените термопару. При обоих типах розжига — стационарном пилотном или электронном — термопара является частью блока горелки. В случае стационарного пилота к блоку горелки прикреплены только пилот и термопара. При электронном зажигании к блоку горелки прикреплены запальник и термопара, а также электронный воспламенитель.

Прежде чем начать

Отсоединение соединений от газового регулирующего клапана является первым шагом при обслуживании электронного зажигания или водонагревателя с постоянным пилотом. Поверните газовый регулирующий клапан на водонагревателе в положение ВЫКЛ. Закройте запорный вентиль на трубопроводе подачи газа к водонагревателю.

Предупреждение

Любые работы с водонагревателями и другими газовыми приборами лучше доверить профессионалам, если у вас нет опыта.

Не пытайтесь выполнить этот проект, если у вас нет большого опыта работы с газовыми приборами и всех навыков, необходимых для безопасного и правильного выполнения задачи.

Оборудование/инструменты

Разводной или рожковый ключ
Отвертки
Канцелярский нож (при необходимости)

Материалы

Замена прокладки коллектора водонагревателя (при необходимости)
Новая термопара (при необходимости)
Средство для мытья посуды и смесь воды
