В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ. Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи.

Поиск данных по Вашему запросу:

Резистор на 12 вольт

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹
• Как подключить светодиод к 12В постоянного тока
• Как подключить светодиод к 12 вольтам
• Как происходит подключение светодиодов
• Светодиод от 12 вольт
• Онлайн расчет резистора для светодиода
• Формула и пример расчета ограничительного резистора для светодиода

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ПРОСТЕЙШИЙ РАСЧЕТ РЕЗИСТОРА ДЛЯ СВЕТОДИОДА

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) 📹

А предотвратить пробой от обратного напряжения можно с помощью обычного диода или еще одного светодиода.

Поэтому самая простая схема подключения светодиода к В состоит всего из нескольких элементов:. Защитный диод может быть практически любым, так как его обратное напряжение никогда не будет превышать прямого напряжения на светодиоде, а ток ограничен резистором.

Сопротивление и мощность ограничительного балластного резистора зависит от рабочего тока светодиода и рассчитывается по закону Ома:.

Обычно оно лежит в пределах 1. Для обычных индикаторных светодиодов ток будет мА. В предыдущих схемах защитный диод был включен встречно-параллельно, однако его можно разместить и так:.

Это вторая схема включения светодиодов на вольт без драйвера. В этой схеме ток через резистор будет в 2 раза меньше, чем в первом варианте. А, следовательно, на нем будет выделяться в 4 раза меньше мощности. Это несомненный плюс. Но есть и минус: к защитному диоду прикладывается полное амплитудное напряжение сети, поэтому любой диод здесь не прокатит.

Придется подобрать что-нибудь с обратным напряжением В и выше.

Но в наши дни это вообще не проблема. Отлично подойдет, например, вездесущий диод на вольт — 1N КД Не смотря на распространенное заблуждение, в отрицательные полупериоды сетевого напряжения, светодиод все-таки будет находиться в состоянии электрического пробоя.

Но благодаря тому, что сопротивление обратносмещенного p-n-перехода защитного диода очень велико, ток пробоя будет недостаточен для вывода светодиода из строя. Для уменьшения величины тока прикосновения нужно располовинить резистор на две части, чтобы получилось как показано на картинках:. А это уже не так опасно. В обеих схемах светодиод будет светиться только в положительный полупериод сетевого напряжения. Это будет заметно глазу. К тому же, при подсветке мерцающими светодиодами каких-либо движущихся объектов, например, лопастей вентилятора, колес велосипеда и т.

В некоторых случаях данный эффект может быть неприемлем или даже опасен. Например, при работе за станком может показаться, что фреза неподвижна, а на самом деле она вращается с бешенной скоростью и только и ждет, чтобы вы сунули туда пальцы.

Чтобы сделать пульсации менее заметными, можно удвоить частоту включения светодиода с помощью двухполупериодного выпрямителя диодного моста :. Обратите внимание, что по сравнению со схемой 2 при том же самом сопротивлении резисторов, мы получили в два раза больший средний ток.

И, соответственно, в четыре раза большую мощность рассеивания резисторов. К диодному мосту при этом не предъявляется каких-либо особых требований, главное, чтобы диоды, из которых он состоит, выдерживали половину рабочего тока светодиода. Обратное напряжение на каждом из диодов будет совсем ничтожным. Еще, как вариант, можно организовать встречно-параллельное включение двух светодиодов. Тогда один из них будет гореть во время положительной полуволны, а второй — во время отрицательной.

Фишка в том, что при таком включении максимальное обратное напряжение на каждом из светодиодов будет равно прямому напряжению другого светодиода несколько вольт максимум , поэтому каждый из светодиодов будет надежно защищен от пробоя.

Светодиоды следует разместить как можно ближе друг к другу. В идеале — попытаться найти сдвоенный светодиод, где оба кристалла размещены в одном корпусе и у каждого свои выводы хотя я таких ни разу не видел.

Вообще говоря, для светодиодов, выполняющих индикаторную функцию, величина пульсаций не очень-то и важна. А вот при создании светильников, всегда нужно стараться свести пульсации к минимуму. И не столько из-за опасностей стробоскопического эффекта, сколько из-за их вредного влияния на организм. Все зависит от частоты: чем она ниже, тем заметнее пульсации. Не смотря на то, что пульсации освещенности на частотах Гц и выше визуально не воспринимаются, тем не менее, они способны вызывать повышенную усталость глаз, общую утомляемость, тревожность, снижение производительности зрительной работы и даже головные боли.

Для частоты 50 Гц — это будут 1. Но это для перфекционистов. Именно таков уровень мерцания ламп накаливания средней мощности, а ведь на них никто и никогда не жаловался. Методы измерения коэффициента пульсации освещенности» для оценки величины пульсаций вводится специальный показатель — коэффициент пульсаций К п.

Очень точно определить пульсации любого источника света можно при помощи солнечной панели и осциллографа:. Посмотрим, как включить светодиод в сеть вольт, чтобы снизить пульсации. Для этого проще всего подпаять параллельно светодиоду накопительный сглаживающий конденсатор:. Из-за нелинейного сопротивления светодиодов, расчет емкости этого конденсатора является довольно нетривиальной задачей.

Однако, эту задачу можно упростить, если сделать несколько допущений. Во-первых, представить светодиод в виде эквивалентного постоянного резистора:. А во-вторых, сделать вид, что яркость светодиода а, следовательно, и освещенность имеет линейную зависимость от тока.

Допустим, мы хотим получить коэфф. И пусть в нашем распоряжении оказался светодиод, на котором при токе в 20 мА падает 2 В. Частота сети, как обычно, 50 Гц. Так как мы решили, что яркость линейно зависит от тока через светодиод, а сам светодиод мы представили в виде простого резистора, то освещенность в формуле расчета коэффициента пульсаций можем спокойно заменить на напряжение на конденсаторе:.

Таким образом, осциллограмма напряжения на конденсаторе а значит и на нашем упрощенном светодиоде будет выглядеть примерно вот так:.

Вспоминаем тригонометрию и считаем время заряда конденсатора для простоты не будем учитывать сопротивление балластного резистора :. Весь остальной остаток периода кондер будет разряжаться. Причем, период в данном случае нужно сократить в два раза, так как у нас используется двухполупериодный выпрямитель:.

На практике вряд ли кто-то будет ставить такой большой кондер ради одного маленького светодиодика. Обратили внимание, насколько большая мощность выделяется на гасящем резисторе? Мощность, которая тратится впустую. Нельзя ли ее как-нибудь уменьшить? Оказывается, еще как можно! Достаточно вместо активного сопротивления резистора взять реактивное конденсатор или дроссель.

Дроссель мы, пожалуй, сразу откинем из-за его громоздкости и возможных проблем с ЭДС самоиндукции. А насчет конденсаторов можно подумать. Как известно, конденсатор любой емкости обладает бесконечным сопротивлением для постоянного тока.

А вот сопротивление переменному току рассчитывается по этой формуле:. Прелесть в том, что на реактивном сопротивлении и мощность тоже реактивная, то есть ненастоящая. Она как бы есть, но ее как бы и нет. На самом деле эта мощность не совершает никакой работы, а просто возвращается назад к источнику питания в розетку.

Бытовые счетчики ее не учитывают, поэтому платить за нее не придется. Таким образом, наша схема питания светодиодов от В своими руками приобретает следующий вид:. Именно в таком виде ее лучше не использовать, так как в этой схеме светодиод уязвим для импульсных помех. Включение или выключение распложенных на одной с вами линии мощной индуктивной нагрузки двигатель кондиционера, компрессор холодильника, сварочный аппарат и т.

Конденсатор С1 представляет для них практически нулевое сопротивление, следовательно мощный импульс направится прямиком к С2 и VD5. К сожалению, электролитические конденсаторы, из-за своей большой паразитной индуктивности, плохо справляются с ВЧ-помехами, поэтому большая часть энергии импульса пойдет через p-n-переход светодиода.

Еще один опасный момент возникает в случае включения схемы в момент пучности напряжения в сети то есть в тот самый момент, когда напряжение в розетке находится на пике своего значения.

С1 в этот момент полностью разряжен, то возникает слишком большой бросок тока через светодиод. Все это со временем это приводит к прогрессирующей деградации кристалла и падению яркости свечения. Во избежание таких печальных последствий, схему нужно дополнить небольшим гасящим резистором на Ом и мощностью 1 Вт.

Кроме того, резистор R1 будет выступать в роли предохранителя на случай пробоя конденсатора С1. Получается, что схема включения светодиода в сеть вольт должна быть такой:. И остается еще один маленький нюанс: если выдернуть эту схему из розетки, то на конденсаторе С1 останется какой-то заряд.

Остаточное напряжение будет зависеть от того, в какой момент была разорвана цепь питания и в отдельных случаях может превышать вольт. А так как конденсатору некуда разряжаться, кроме как через свое внутреннее сопротивление, то заряд может сохраняться очень долго сутки и более. И все это время кондер будет ждать вас или вашего ребенка, через которого можно будет как следует разрядиться. Причем, для того, чтобы получить удар током, не нужно лезть в недра схемы, достаточно просто прикоснуться к обоим контактам штепсельной вилки.

Чтобы помочь кондеру избавиться от ненужного заряда, подключим параллельно ему любой высокоомный резистор например, на 1 МОм. Этот резистор не будет оказывать никакого влияния на расчетный режим работы схемы. Он даже греться не будет. Таким образом, законченная схема подключения светодиода к сети В с учетом всех нюансов и доработок будет выглядеть так:. Значение емкости конденсатора C1 для получения нужного тока через светодиод можно сразу взять из Таблицы 2 , а можно рассчитать самостоятельно.

Не буду приводить утомляющие математические выкладки, дам сразу готовую формулу емкости в Фарадах :. Таким образом, при включении светодиода на напряжение В, на каждые мА тока потребуется примерно 1. Таблица 2. Зависимость тока через светодиоды от емкости балластного конденсатора. В качестве гасящих рекомендуется применять помехоподавляющие конденсаторы класса Y1, Y2, X1 или X2 на напряжение не менее В.

Они имеют прямоугольный корпус с многочисленными обозначениями сертификатов на нем.

Как подключить светодиод к 12В постоянного тока

Подключение светодиода на 12В — вполне выполнимая задача даже для тех, кто не имеет тесного знакомства со схемотехникой. Прежде чем приступать к сборке цепей, рекомендуется рассмотреть типичные ошибки которые допускают не только аматоры, но и некоторые массовые производители. Следует четко запомнить, что светодиоды относятся к токовым приборам, это значит, что проходимый ток должен быть ограничен посредством резистора. Для расчета величины можно использовать следующую формулу:. Uпит и Uпад — напряжение питания и падающее; R — искомая величина сопротивления ограничивающего резистора; I — проходящий ток. Данные теоретические выкладки, казалось бы, необходимы для сборки любого работоспособного устройства.

Вольт. Прямое напряжение светодиода: Вольт. Ток через светодиод: резистор подходит большинству светодиодов если напряжение 12V или менее.

Как подключить светодиод к 12 вольтам

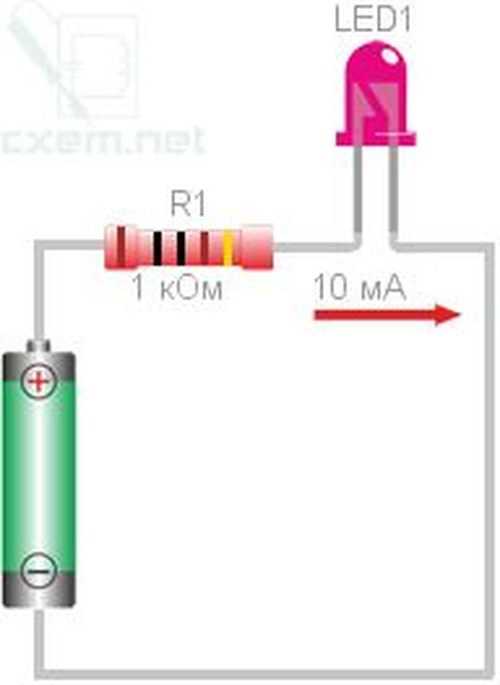

Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой ВАХ. Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса. Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор. Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе. Ниже представлена принципиальная электрическая схема в самом простом варианте.

Как происходит подключение светодиодов

Среди большинства осветительных элементов особую популярность завоевали светодиоды 12 Вольт LED. Маленькие лампочки потребляют минимум электроэнергии. При этом дают широкий спектр цветов освещения и служат до 40 часов. Сфера применения светодиодов достаточно широка — от производства ТВ техники до подсветок в жилых, коммерческих помещениях.

Солнечный город — Обустройство, ремонт, полезные советы для дома и квартир.

Светодиод от 12 вольт

Обычно на катоде расположен светоизлучающий кристалл полупроводника, он больше анода, к которому подсоединен один из двух выводов сопротивления. В сверхъярких светоизлучающих компонентах полярность обычно указывают на корпусе или контактах. Если на выводах маркировка отсутствует, то ножка с более широким основанием считается катодом минусом. В простейшем варианте можно осуществить подключение через токоограничительное сопротивление. Действительно, правильно подобрав резистор или индуктивность с активным сопротивлением, можно подключить светоизлучающий полупроводниковый компонент, рассчитанный на типовое питающее напряжение в 3 вольта, даже к обычной сети переменного тока напряжением В.

Онлайн расчет резистора для светодиода

С тех пор, как сверхъяркие светодиоды LED стали доступны широкому кругу потребителей, к ним сразу проявился большой интерес. На основе LED можно создавать множество интересных светотехнических конструкций. Однако, подключение светодиода к 12 вольтам, принципиально отличается от подключения к 12 вольтам той же лампы накаливания. В этом материале будет подробно рассказано о подключении светоизлучающих диодов к источникам питания, имеющим различное напряжение. Если коротко ответить на вопрос, вынесенный в качестве подзаголовка, то ответ будет звучать так: никакие!

Вольт. Прямое напряжение светодиода: Вольт. Ток через светодиод: резистор подходит большинству светодиодов если напряжение 12V или менее.

Формула и пример расчета ограничительного резистора для светодиода

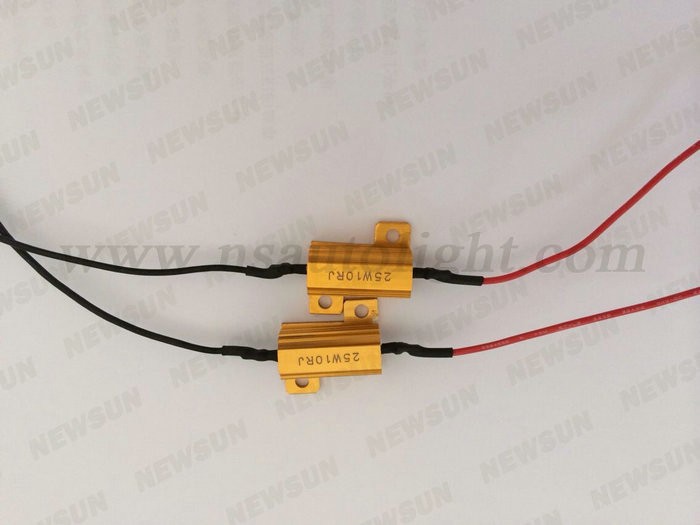

Резистор на 12 вольт

Подключать светодиоды — дело не из сложных. Для правильного подключения достаточно знать школьный курс физики и соблюсти ряд правил. Сегодня рассмотрим как правильно рассчитать резистор для светодиода и подключить его, чтобы он горел долго и на радость потребителю. Главный параметр у любого светодиода — ток, а не напряжение, как считают многие.

Чтобы создать схему подключения к любому источнику питания, требуется расчет ограничивающего резистора для светодиодов. Мощность и сопротивления рассчитываются при помощи несложных формул с учетом цвета лампочек и вида схемы. Светодиод — это полупроводник, кристалл кремня, который способен проводить напряжение и ток лишь в одном направлении. На аноде должно быть положительное напряжение, на катоде — отрицательное. Основное отличие от других источников света — невозможность прямого подключения к источнику питания.

При подключении соблюдайте полярность светодиодов. О том, как определить полярность читайте здесь и здесь.

Светодиоды — это современные, экономичные, надежные радиоэлементы, применяемые для световой индикации. Мы думаем об этом знает каждый и все! Но здесь возникают определенный трудности. Ведь самые распространенные светодиоды имеют напряжение питания 3…3,3 вольта, а бортовое напряжение автомобиля в номинале 12 вольт, при этом порой поднимается и до 14 вольт. Само собой здесь всплывает закономерное предположение, что для подключения светодиодов к 12 вольтовой сети машины, необходимо будет понизить напряжение. Прежде, чем перейти к конкретным схемам и их описаниям, хотелось бы сказать о двух принципиально разных, но возможных вариантах подключения светодиода к 12 вольтовой сети. Первый, это когда напряжение падает за счет того, что последовательно светодиоду подключается дополнительное сопротивление потребителя, в качестве которого выступает микросхема-стабилизатор напряжения.

Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить — полупроводниковые излучающие диоды питают стабильным током, а не напряжением.

схема, мощные, без резистора, сколько можно подключить

Среди большинства осветительных элементов особую популярность завоевали светодиоды 12 Вольт (LED). Маленькие лампочки потребляют минимум электроэнергии. При этом дают широкий спектр цветов освещения и служат до 40 000 часов.

Содержание

1. Особенности подключения LED лампочек
2. Принципы подключения
3. Виды источников питания
4. Как определить полярность светодиода
5. Способы подключения светодиодов к ИП на 12 вольт
6. Последовательное подключение
7. Алгоритм действий
8. Сколько светодиодов можно подключить к 12 Вольт
9. Распространенные ошибки

Особенности подключения LED лампочек

Внешний вид светодиодов

Сфера применения светодиодов достаточно широка — от производства ТВ техники до подсветок в жилых, коммерческих помещениях. Однако способы подключения маленьких ламп известны не каждому мастеру. Все выделяют три метода монтажа LED:

• последовательный;
• параллельный;
• комбинированный.

Кроме того, светодиодную лампу можно подключить и к сети 220 Вольт. Подсоединение в любом случае выполняют только к источникам постоянного тока.

Принципы подключения

Вольт-амперная характеристика светодиода

Для установки LED ламп существует несколько важных принципов, которых следует придерживаться:

• Важно соблюдать полярность при подсоединении светодиода. Иначе он быстрее выйдет из строя или не будет светиться вообще.
• Расположение анода и катода указано на цоколе лампочки в виде насечек, зеленых точек.
• Запрещено в одну линию и на один резистор последовательно монтировать лампы разного цвета. Это влияет на их производительность и в принципе свечение.
• Информацию о полярностях можно найти в технической документации к LED.

На каждые 12 В можно подключать не более 6 светодиодов.

Виды источников питания

Бестрансформаторный блок питания

Каждый светодиод 12В должен подключаться только к источнику питания с таким же напряжением. Причем ИП обязан иметь стабилизированный выходной ток. Проще всего и желательно подсоединять LED к таким источникам питания на 12 В:

• Бестрансформаторные БП (блоки питания). Имеют токозадающий резистор на выходе и гасящий конденсатор. Но в подобных БП отсутствует стабилизирующая защита. Это сильно влияет на продолжительность работы лампочек при скачках напряжения.
• Автомобильный аккумулятор. Если подсоединять LED к аккумулятору, нужно подобрать резистор по мощности и сопротивлению.
• Нестабилизированные БП. Их главные компоненты — конденсатор, выпрямитель и понижающий трансформатор. Подобные блоки питания актуальны для объектов со стабильным напряжением.
• Импульсные источники питания. В качестве примера можно взять блок питания компьютера. Если пользователю не будет мешать шум кулеров, можно использовать и его

Стоимость нового ИП на 12 Вольт зависит от варианта исполнения (наличие корпуса или его отсутствие) и от мощности, исчисляемой в Ваттах.

Как определить полярность светодиода

Определение полярности светодиода по внешнему виду

Все светодиоды на 12 вольт (белые, красные, синие и других цветов) имеют анод и катод (полярности). Их нужно учитывать при подключении LED. Определить полярности можно одним из способов:

• По конструкции. Одна из ножек на цоколе лампочки всегда длиннее на несколько мм. Это и есть анод. Он маркируется значком «+» или зеленой точкой.
• По чаше внутри колбы. Если внимательно присмотреться, на ней можно увидеть два кристалла. Больший обозначает катод. Меньший — анод.
• С использованием мультиметра. Для этого устройство нужно выставить в режим «Прозвонка». Затем щупы аппарата подводят к катоду и аноду. К первому — черный, ко второму — красный. При правильном их расположении лампочка должна светиться. Если этого не произошло, значит, мастер неправильно определил «+» и «-». Нужно изменить положение щупов. Если и это не помогло, светодиод просто неисправен.

Иногда мастера определяют полярность LED при помощи батарейки. Но это кропотливо. Лучше воспользоваться вышеприведенными методами.

Способы подключения светодиодов к ИП на 12 вольт

Подключение светодиода через стабилизатор напряжения

Чтобы подключить светодиод к 12 вольтам, если его напряжение всего 3В, придется компенсировать излишки в размере 9 Вольт через резистор или стабилитрон (что неэффективно), либо подключать лед лампы последовательно по три штуки сразу.

Красные и желтые LED можно подсоединять сразу по пять штук, поскольку падение из напряжения ниже 2,2 Вольт.

Перед тем как рассчитать резистор, нужно выяснить рабочее напряжение каждой лампочки. Его измеряют самостоятельно или выясняют информацию из технической документации.

Светодиоды на 12 В подключают только через стабилизатор. Если речь идет о подсоединении ленты ламп в ИП, важно знать, что у них есть ограничительный резистор, рассчитанный на каждую групп из нескольких LED.

Последовательное подключение

Последовательное подключение светодиодов

Если мастер выполняет подключение светодиода 12 Вольт по последовательной схеме, лампы собирают в цепочку. При этом катод каждого предыдущего элемента припаивают к аноду каждого следующего.

При такой схеме сборки через все лампочки проходит ток величиной 20 мА. Уровень напряжения здесь же складывается из сумм падения Вольт на каждой из них. Таким образом, в одну цепь запрещено подключать произвольное количество лампочек.

Если нужно последовательно подключить большое количество светодиодных ламп, нужно брать источник питания с большими показателями по напряжению и мощности.

К недостаткам последовательного подключения относят:

• Выход из строя всей световой цепочки при поломке одного элемента.
• Необходимость закупки более мощного ИП при монтаже большого количества ламп.

В качестве примера последовательного подключения можно рассмотреть стандартную ёлочную гирлянду. При поломке одного элемента она перестает работать вся. Поэтому нужно найти отошедший контакт и снова спаять его.

Алгоритм действий

Соединение светодиодов необходимо производить с учетом полярности

Чтобы подключить светодиод к 12В постоянного тока, нужно усвоить основной алгоритм действий:

• Определяют тип блока питания, выясняют его напряжение на выходе и вообще работоспособность.
• Выявляют номинальный ток LED, потребляемую мощность и напряжение.
• Определяют возможность подключения светодиодов к БП по имеющимся параметрам.
• Соединяют и спаивают лампочки с соблюдением полярности. Резистор ставят на любой части цепочки.

Контакты после завершения работ тщательно изолируют.

Сколько светодиодов можно подключить к 12 Вольт

Чтобы выяснить, сколько светодиодов можно подключить к 12 В, необходимо поделить Uпит на Uпад. Либо разрешено исходить из среднего значения 2 Вольта на каждую лампочку. Таким образом на каждые 12 В разрешено монтировать не больше 6 LED. Если учесть, что какая-то часть напряжения (примерно 2 В) обязательно должна уходить к гасящему резистору, количество диодов уменьшится на один.

Напряжение светодиода не всегда равно 2 В. К тому же при подключении и соединении ЛЕД стоит учитывать оттенок свечения лампочки и его яркость. Для определения точного количества ламп на один БП двенадцать Вольт можно воспользоваться специальной программой.

Распространенные ошибки

Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный

Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:

• Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
• Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
• Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
• Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
• Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.

Если учитывать эти ошибки и выполнять подсоединение светодиодов правильно, декоративная подсветка, которую мастер решил встроить дома, будет работать долго и исправно.

Резисторы, Цветовые коды резисторов, Калькулятор цветового кода резистора

Резисторы, такие как диоды и реле, являются еще одним из электронных детали, которые должны иметь раздел в корзине деталей установщика. Они стали необходимостью для установщика мобильной электроники, будь то быть для дверных замков, стояночных огней, цепей синхронизации, дистанционного запуска, светодиодов, или просто разрядить конденсатор жесткости.

Резисторы «противостоят» протеканию электрического тока. Чем выше значение сопротивления (измеряется в омах) тем ниже будет ток.

Резисторы имеют цветовую маркировку. Чтобы прочитать цветовой код обычного 4-полосного Резистор 1 кОм с допуском 5%, начать с противоположной стороны ЗОЛОТОГО допуска полосу и читать слева направо. Запишите соответствующее число из цветовая таблица ниже для 1-й цветовой полосы (КОРИЧНЕВЫЙ). Справа от этого номера напишите соответствующий номер для 2-й полосы. (ЧЕРНЫЙ) . Теперь умножьте это число (у вас должно получиться 10) на соответствующее номер множителя 3-го диапазона (КРАСНЫЙ)(100). Ваш ответ будет 1000 или 1К. Это так просто.

* Если резистор имеет 5 цветовых полос, запишите соответствующий номер 3-й полоса справа от 2-й перед умножением на соответствующее количество полоса множителя. Если у вас есть только 4 цветные полосы которые включают диапазон допуска, игнорируйте этот столбец и сразу переходите к множителю.

Полоса допуска обычно золотая или серебряная, но у некоторых может ее не быть. Поскольку резисторы не соответствуют точному значению, указанному цветными полосами, производители включают цветовую полосу допуска, чтобы указать точность резистора. Золотая полоса указывает, что резистор находится в пределах 5% от указанного. Серебро = 10% и Нет = 20%. Остальные показаны на диаграмме ниже. Резистор 1 кОм (на фото), может иметь фактическое измерение в любом месте от 9от 50 Ом до 1050 Ом.

Если резистор не имеет диапазона допуска, начните с диапазона ближе всего к лиду. Это будет 1-я группа. Если вы не можете прочитать цветные полосы, вам придется использовать мультиметр. Обязательно сначала обнулите его!

Цветовые коды резисторов

Цветовые коды резисторов Цвет ремешка 1-й диапазон # 2-й диапазон # *3-й диапазон # Множитель x Допуски ± % Белый 9 9 9 1 000 000 000

Калькулятор цветового кода резистора

Калькулятор цветового кода резистора Ниже приведено приложение JavaScript для определения номиналов резисторов, любезно предоставлено Дэнни Гудманом. Просто выберите цвет для каждой полосы и значение будет отображаться автоматически. Обратите внимание, это для 4 полосы только резисторы. • Примечание. Может не работать в некоторых версий Opera и Chrome. ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелый ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЗолотоСеребро ЗолотоСереброНет ГРАФИЧЕСКИЙ КАЛЬКУЛЯТОР СОПРОТИВЛЕНИЯ в JAVASCRIPT версии 2.0 Дэнни Гудман ([email protected]) Авторские права на эту программу принадлежат Дэнни Гудману, 1996 г.

Основы мобильной электроники:
• Диоды
• Глоссарий терминов и определений
• Закон Ома
• Рекомендуемые книги и DVD
• Рекомендуемые сечения проводов
• Реле
• Резисторы
• Инструменты и оборудование

•

Подпишитесь на the12volt.com
Среда, 26 октября 2022 г. • Copyright © 1999-2022 the12volt.com, Все права защищены.

• Политика конфиденциальности и использование файлов cookie
