Онлайн калькулятор расчета параллельного соединения резисторов

Соединение резисторов, при котором одноименные выводы каждого из элементов собираются в одну точку, называется параллельным. При этом ко всем резисторам подводится один и тот же потенциал, но величина тока через каждый из них будет отличаться. Для составления схем или при замене резисторов в уже существующих цепях важно знать их суммарное сопротивление, как показано на рисунке:

Параллельное соединение резисторов

Данный калькулятор позволяет рассчитать суммарное сопротивление параллельно соединенных резисторов с любым количеством элементов.

Для этого вам необходимо:

  • Указать в графе «количество резисторов» их число, в нашем примере их три;
  • После того, как вы укажите количество элементов, в поле ниже появится три окошка для ввода значения сопротивления каждого из элементов, к примеру, у вас резисторы сопротивлением 20, 30 и 60 Ом;
  • Далее нажмите кнопку «рассчитать» и в окошке «параллельное сопротивление в цепи» вы получите значение сопротивления в 10 Ом.

Чтобы рассчитать другую цепь или при подборе других элементов, нажмите кнопку «сбросить», чтобы обнулить значение параллельно включенных элементов калькулятора.

Для расчета суммарного сопротивления калькулятором используется такое соотношение:

Где,

  • Rсум — суммарное сопротивление параллельно соединенных элементов
  • R1 — сопротивление первого резистора;
  • R2 — сопротивление второго резистора;
  • R3 — сопротивление третьего резистора;
  • Rn — сопротивление n-ого элемента.

Таким образом, в рассматриваемом примере параллельно включены три резистора, поэтому формула для определения суммарного сопротивления будет иметь такой вид:

Чтобы выразить величину суммарного сопротивления необходимо умножить обе половины уравнения на произведение сопротивлений всех трех резисторов. После этого перенести составляющие элементы по правилу пропорции и получить значение сопротивления:

Как видите, расчет параллельного сопротивления резисторов вручную требует немалых усилий, поэтому куда проще его сделать на нашем онлайн калькуляторе.

Обратите внимание, при наличии элементов с сопротивлением в разной размерности Ом, кОм, МОм, их необходимо привести к одной величине, прежде чем производить расчет. К примеру,  в Ом и указывать в поле калькулятора для расчета параллельного соединения резисторов значение непосредственно в Омах.

Цветовая маркировка резисторов - онлайн калькулятор

Цветовая маркировка резисторов

Скачать, сохранить результат

Выберите способ сохранения

Информация

Резисторами являются маленькие детали, которые в длину составляют порядка нескольких миллиметров, а их диаметр равен примерно миллиметру. Соответственно рассмотреть его мощность, на такой маленькой детали очень сложно. По этой причине было принято использовать цветовую маркировку. Исходя из такого решения, при расчете сопротивления резистора приходится учитывать эти цвета. Разработанный нами калькулятор, позволяет рассчитать сопротивление, учитывая то, какая цветовая маркировка резисторов онлайн.

Онлайн-калькулятор маркировки существенно помогает пользователям, так как является удобным инструментов определения сопротивления резисторов. Онлайн калькулятор цветовой маркировки резисторов позволяет не только рассчитать сопротивление, но и установить порядок цветов по конкретному параметру. Выбирай различные цветовые значения в калькуляторе, Вы сразу видите, как от этого изменяется сопротивление. Тот факт, что калькулятор сам по себе цветной, дает дополнительный комфорт в использовании и наглядность при введении значений.

Почему стоит пользоваться нашим онлайн-калькулятором?

  • Предельно понятный интерфейс, разработанный для всех пользователей, и не вызовет недопонимания даже у новичков;
  • Тщательная калибровка калькулятора привела к предельной точности вычислений, что позволяет избежать допущения ошибки;
  • Экономия Вашего времени, благодаря отсутствию необходимости проведения самостоятельных расчетов;
  • Создана таблица с выбором всех возможных цветов, а следовательно с возможностью расчета любого сопротивления.

Таким образом, наш калькулятор позволяет Вам избавиться от необходимости самостоятельного проведения расчета сопротивления, сэкономив Ваше время. При этом вероятность допущения ошибки при расчете ровна нулю, что обеспечивает Вас предельно точным ответом.

поделиться и оценить

Смотрите также:

Добавить комментарий

Расчет резистора для светодиодов: примеры, онлайн калькулятор

При подключении светодиодов небольшой мощности чаще всего используется гасящий резистор.  Это наиболее простая схема подключения, которая позволяет получить требуемую яркость без использования дорогостоящих драйверов. Однако, при всей ее простоте, для обеспечения оптимального режима работы необходимо провести расчет резистора для светодиода.

Светодиод как нелинейный элемент

Рассмотрим семейство вольт-амперных характеристик (ВАХ) для светодиодов различных цветов:

Эта характеристика показывает зависимость тока, проходящего через светоизлучающий диод, от напряжения, приложенного к нему.

Как видно на рисунке, характеристики имеют нелинейный характер. Это означает, что даже при небольшом изменении напряжения на несколько десятых долей вольта, ток может измениться в несколько раз.

Однако при работе со светодиодами обычно используют наиболее линейный участок (т.н. рабочую область) ВАХ, где ток изменяется не так резко. Чаще всего производители указывают в характеристиках светодиода положение рабочей точки, то есть значения напряжения и тока, при которых достигается заявленная яркость свечения.

На рисунке показаны типовые значения рабочих точек для красных, зеленых, белых и голубых светодиодов при токе 20 мА. Здесь можно заметить, что led разных цветов при одинаковом токе имеют разное падение напряжения в рабочей области. Эту особенность следует учитывать при проектировании схем.

Представленные выше характеристики были получены для светоизлучающих диодов, включенных в прямом направлении. То есть отрицательный полюс питания подключен к катоду, а положительный – к аноду, как показано на картинке справа:

Полная же ВАХ выглядит следующим образом:

Здесь видно, что обратное включение бессмысленно, поскольку светодиод не будет излучать, а при превышении некоторого порога обратного напряжения выйдет из строя в результате пробоя.

 Излучение же происходит только при включении в прямом направлении, причем интенсивность свечения зависит от тока, проходящего через led. Если этот ток ничем не ограничивать, то led перейдет в область пробоя и перегорит. Если нужно установить рабочий светодиод или нет, то Вам будет полезна статья подробно раскрывающая все способы проверки led.

Как подобрать резистор для одиночного светодиода

Для ограничения тока светоизлучающего диода можно использовать резистор, включенный таким образом:

Теперь определяем, какой резистор нужен. Для расчета сопротивления используется формула:

где U пит  — напряжение питания,

U пад- падение напряжения на светодиоде,

I — требуемый ток светодиода.

При этом мощность, рассеиваемая на резисторе, будет пропорциональна квадрату тока:

Например, для красного светодиода Cree C503B-RAS типовое падение напряжения составляет 2.1 В при токе 20 мА. При напряжении питания 12 В сопротивление резистора будет составлять

Из стандартного ряда сопротивлений Е24 подбираем наиболее близкое значение номинала – 510 Ом. Тогда мощность, рассеиваемая на резисторе, составит

Таким образом, потребуется гасящий резистор номиналом 510 Ом и мощностью рассеивания 0.25 Вт.

Может сложиться впечатление, что при низких напряжениях питания можно подключать led без резистора. На этом видео наглядно показано, что произойдет со светоизлучающим диодом, включенного таким образом, при напряжении всего 5 В:

Светодиод сначала будет работать, но через несколько минут просто перегорит. Это вызвано нелинейным характером его ВАХ, о чем говорилось в начале статьи.

Никогда не подключайте светодиод без гасящего резистора даже при низком напряжении питания. Это ведет к его выгоранию и, в лучшем случае, к обрыву цепи, а в худшем – к короткому замыканию.

Расчет резистора при подключении нескольких светодиодов

Подключить несколько led можно двумя способами: последовательно и параллельно.

Схемы включения показаны ниже. Не забудьте почитать более подробно про способы подключения светодиодов.

При последовательном соединении используется один резистор, задающий одинаковый ток всей цепочке led. При этом следует учитывать, что источник питания должен обеспечивать напряжение, превышающее общее падение напряжения на диодах. То есть при соединении 4 светодиодов с падением 2.5 В потребуется источник напряжением более 10 В. Ток при этом для всех будет одинаковым. Сопротивление резистора в этом случае можно рассчитать по формуле:

где  — напряжение питания,

— сумма падений напряжения на светодиодах,

— ток потребления.

Так, 4 зеленых светодиода Kingbright L-132XGD напряжением 2.5 В и током 10 мА при питании 12 В потребуют резистора сопротивлением

При этом он должен рассеивать мощность

При параллельном подключении каждому светоизлучающему диоду ток ограничивает свой резистор. В таком случае можно использовать низковольтный источник питания, но ток потребления всей цепи будет складываться из токов, потребляемых каждым светодиодом.

Например, 4 желтых светодиода BL-L513UYD фирмы Betlux Electronics с потреблением 20 мА каждый, потребуют от источника ток не менее 80 мА при параллельном включении. Здесь сопротивление и мощность резисторов для каждой пары «резистор – led» рассчитываются так же, как при подключении одиночного светодиода.

Обратите внимание, что и при последовательном, и при параллельном соединении используются источники питания одинаковой мощности. Только в первом случае потребуется источник с большим напряжением, а во втором – с большим током.

Нельзя подключать параллельно несколько светодиодов к одному резистору, т.к. либо они все будут гореть очень тускло, либо один из них может открыться чуть раньше других, и через него пойдет очень большой ток, который выведет его из строя.

Программы для расчета сопротивления

При большом количестве подключаемых led, особенно если они включены и последовательно, и параллельно, рассчитывать сопротивление каждого резистора вручную может быть проблематичным.

Проще всего в таком случае воспользоваться одной из многочисленных программ расчета сопротивления. Очень удобным в этом плане является онлайн калькулятор на сайте cxem.net:

http://cxem.net/calc/ledcalc.php

Он включает в себя небольшую базу данных самых распространенных светодиодов, поэтому необязательно вручную набирать значения падения напряжения и тока, достаточно указать напряжение питания и выбрать из списка нужный светоизлучающий диод. Программа рассчитает сопротивление и мощность резисторов, а также нарисует схему подключения или принципиальную схему.

Например, с помощью этого калькулятора был рассчитан резистор для трех светодиодов CREE XLamp MX3 при напряжении питания 12 В:

Также программа обладает очень полезной функцией: она подскажет цветовую маркировку требуемого резистора.

Еще одна простая программа для расчета сопротивления распространенная на просторах интернета разработана Сергеем Войтевичем с портала ledz.org.

http://ru. e-neon.ru/prog/ledz.rar

Здесь уже вручную выбирается способ подключения светодиодов, напряжение и ток. Программа не требует установки, достаточно распаковать ее в любую директорию.

Заключение

Гасящий резистор – самый простой ограничитель тока для светодиодной цепи. От его подбора зависит ток, а значит, интенсивность свечения и долговечность led. Однако следует помнить, что при больших токах на резисторе будет выделяться значительная мощность, поэтому для питания мощных светодиодов лучше применять драйверы.

Калькулятор цветового кода резистора

• Калькуляторы электрических, радиочастотных и электронных устройств • Онлайн-преобразователи единиц

Определения и расчеты

Резистор и сопротивление

Резистор - это пассивный электрический компонент, который создает электрическое сопротивление в электронных схемах. Резисторы можно встретить практически во всех электрических цепях. Они используются для различных целей, например, для ограничения электрического тока, в качестве делителей напряжения, для обеспечения смещения активных элементов схемы, для завершения линий передачи, в цепях резистор-конденсатор в качестве компонента синхронизации. .. Список бесконечен.

Блок прецизионных декадных резисторов

Электрическое сопротивление резистора или электрического проводника является мерой противодействия прохождению электрического тока. Единицей измерения сопротивления в системе СИ является ом. Любой материал показывает некоторое сопротивление, кроме сверхпроводников, у которых сопротивление нулевое. Дополнительная информация об сопротивлении, удельном сопротивлении и проводимости.

Допуск резистора

Конечно, можно сделать резистор с очень точным сопротивлением, но это будет безумно дорого.Кроме того, относительно редко используются прецизионные резисторы. Для измерений используются очень дорогие резисторы. Здесь мы поговорим о недорогих резисторах, используемых в электрических схемах, не требующих высокой точности. Во многих случаях достаточно точности ± 20%. Для резистора 1 кОм это означает, что подходит любой резистор с номиналом в диапазоне от 800 Ом до 1200 Ом. Для некоторых критических компонентов допуск может быть указан как ± 1% или даже ± 0,05%. В то же время 20% резисторы сегодня найти сложно - они были обычным явлением в начале эры транзисторного радио.Резисторы 5% и 1% сегодня очень распространены. Раньше они были относительно дорогими, но сейчас это не так.

Сравнение резисторов SMD 0,1 Вт в корпусах 1608 (1,6 × 0,8 мм) с керамическим резистором 10 Вт 1 Ом

Рассеиваемая мощность

Когда электрический ток проходит через резистор, он нагревается, и электрическая энергия преобразуется в тепловая энергия, которую он рассеивает. Эта энергия должна рассеиваться резистором без чрезмерного повышения его температуры. И не только его температура, но и температура компонентов, окружающих этот резистор.Мощность, потребляемая резистором, рассчитывается как

, где В, в вольтах - это напряжение на резисторе с сопротивлением R в омах, а I - ток в амперах, протекающий через него. Мощность, которую резистор может безопасно рассеивать в течение неопределенного периода времени без ухудшения своих характеристик, называется номинальной мощностью резистора или номинальной мощностью резистора . Как правило, чем больше размер резистора, тем больше мощности он может рассеять.Выпускаются резисторы разной мощности, чаще всего от 0,01 Вт до сотен ватт. Угольные резисторы обычно производятся с номинальной мощностью от 0,125 до 2 Вт.

Резисторы с цветовой кодировкой 1/8 Вт, 1/4 Вт, 1/2 Вт и 1 Вт в блоке питания компьютера

Предпочтительные значения

Хотя можно изготавливать резисторы любого номинала, более полезно делать ограниченное количество компонентов, особенно с учетом того, что любой изготовленный резистор подлежит определенному допуску.Стоимость более точных резисторов намного выше, чем их менее точных аналогов. Общая логика требует выбора логарифмической шкалы значений, чтобы все значения были равномерно распределены по логарифмической шкале и соответствовали допуску диапазона. Например, для допуска ± 10% имеет смысл охватить декаду (интервал от 1 до 10, от 10 до 100 и т. Д.) В 12 шагов: 1,0, 1,2, 1,5, 1,8, 2,2, 2,7, 3,3. , 3.9, 4.7, 5.6, 6.8, 8.2, затем 10, 12, 15, 18, 22, 27, 33, 39, 47, 56, 68, 82. Эти значения называются предпочтительными и стандартизованы как E series предпочтительных чисел, которые используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов.Каждая серия E (E3, E6, E12, E24, E48, E96 и E192) делит декаду на 3, 6, 12, 24, 48, 96 и 192 шага. Отметим, что серия E3 устарела и почти не используется.

Списки значений серии E

Современный керамический резистор 10 Вт 8,6 Ом (вверху) и резистор VZR 2 Вт 3,3 кОм, произведенный в Советском Союзе в 1969 году

Значения E6 (допуск 20%):

1,0 , 1,5, 2,2, 3,3, 4,7, 6,8.

E12 значения (допуск 10%):

1.0, 1.2, 1.5, 1.8, 2.2, 2.7, 3.3, 3.9, 4.7, 5.6, 6.8, 8.2.

E24 значения (допуск 5%):

1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1.

E48 значения (допуск 2%):

1,00, 1,05, 1,10, 1,15, 1,21, 1,27, 1,33, 1,40, 1,47, 1,54, 1,62, 1,69, 1,78, 1,87, 1,96, 2,05, 2,15, 2,26, 2. 37, 2.49, 2.61, 2.74, 2.87, 3.01, 3.16, 3.32, 3.48, 3.65, 3.83, 4.02, 4.22, 4.42, 4.64, 4.87, 5.11, 5.36, 5.62, 5.90, 6.19, 6.49, 6.81, 7.15, 7.50, 7.87, 8.25, 8.66, 9.09, 9.53.

E96 значения (допуск 1%):

1.00, 1.02, 1.05, 1.07, 1.10, 1.13, 1.15, 1.18, 1.21, 1.24, 1.27, 1.30, 1.33, 1.37, 1.40, 1.43, 1.47, 1.50, 1,54, 1,58, 1,62, 1,65, 1,69, 1,74, 1,78, 1,82, 1,87, 1,91, 1,96, 2,00, 2,05, 2,10, 2,15, 2,21, 2,26, 2,32, 2,37, 2,43, 2,49, 2,55, 2,61, 2,67, 2,74, 2,80, 2,87, 2,94, 3,01, 3,09, 3,16, 3,24, 3,32, 3,40, 3,48, 3,57, 3,65, 3,74, 3,83, 3.92, 4.02, 4.12, 4.22, 4.32, 4.42, 4.53, 4.64, 4.75, 4.87, 4.99, 5.11, 5.23, 5.36, 5.49, 5.62, 5.76, 5.90, 6.04, 6.19, 6.34, 6.49, 6.65, 6.81, 6.98, 7.15, 7.32, 7.50, 7.68, 7.87, 8.06, 8.25, 8.45, 8.66, 8.87, 9.09, 9.31, 9.53, 9.76.

E192 Значения (допуск 0,5% и ниже):

1.00, 1.01, 1.02, 1.04, 1.05, 1.06, 1.07, 1.09, 1.10, 1.11, 1.13, 1.14, 1.15, 1.17, 1.18, 1.20, 1.21, 1,23, 1,24, 1,26, 1,27, 1,29, 1,30, 1,32, 1,33, 1,35, 1,37, 1,38, 1,40, 1,42, 1,43, 1,45, 1. 47, 1,49, 1,50, 1,52, 1,54, 1,56, 1,58, 1,60, 1,62, 1,64, 1,65, 1,67, 1,69, 1,72, 1,74, 1,76, 1,78, 1,80, 1,82, 1,84, 1,87, 1,89, 1,91, 1,93, 1,96, 1,98, 2,00, 2,03, 2,05, 2,08, 2,10, 2,13, 2,15, 2,18, 2,21, 2,23, 2,26, 2,29, 2,32, 2,34, 2,37, 2,40, 2,43, 2,46, 2,49, 2,52, 2,55, 2,58, 2,61, 2,64, 2,67, 2,71, 2,74, 2,77, 2,80, 2,84, 2,87, 2,91, 2,94, 2,98, 3,01, 3,05, 3,09, 3,12, 3,16, 3,20, 3,24, 3,28, 3,32, 3,36, 3,40, 3,44, 3,48, 3,52, 3,57, 3.61, 3.65, 3.70, 3.74, 3.79, 3.83, 3.88, 3.92, 3.97, 4.02, 4.07, 4.12, 4.17, 4.22, 4.27, 4.32, 4.37, 4.42, 4.48, 4.53, 4.59, 4.64, 4.70, 4.75, 4.81, 4.87, 4.93, 4.99, 5.05, 5.11, 5.17, 5.23, 5.30, 5.36, 5.42, 5.49, 5.56, 5.62, 5.69, 5.76, 5.83, 5.90, 5.97, 6.04, 6.12, 6.19, 6.26, 6.34, 6.42, 6.49, 6.57, 6.65, 6.73, 6.81, 6.90, 6.98, 7.06, 7.15, 7.23, 7.32, 7.41, 7.50, 7.59, 7.68, 7.77, 7.87, 7.96, 8.06, 8.16, 8.25, 8.35, 8.45, 8.56, 8.66, 8.76, 8.87, 8.98, 9.09, 9.20, 9.31, 9.42, 9.53, 9.65, 9.76, 9,88.

Цветовая кодировка резистора

Маркировка резистора

Большие резисторы, как показано на рисунке, обычно обозначаются цифрами и буквами, и их легко читать. Однако значение не может быть легко напечатано даже с использованием современной технологии печати на небольших резисторах (и других электронных компонентах), особенно если они имеют цилиндрическую форму. Поэтому в течение последних 100 лет для маркировки компонентов использовались цветные полосы. Электронный цветовой код для этой цели был введен в начале 1920 года. Цветовой код используется не только для резисторов, но и для конденсаторов, диодов, катушек индуктивности и других электронных компонентов.

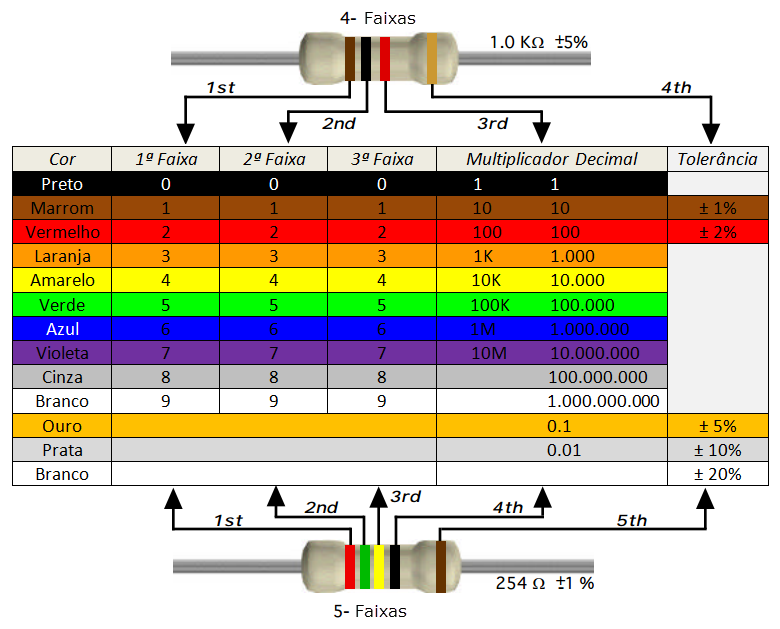

Цветовой код резистора

Для резисторов используется до шести цветных полос.Наиболее распространенным является четырехполосный цветовой код, в котором первая и вторая полосы представляют первую и вторую значащие цифры значения сопротивления, третья полоса представляет собой десятичный множитель, а четвертая полоса указывает допуск. Между третьей и четвертой полосой есть небольшой, иногда плохо различимый зазор, который помогает различать левую и правую стороны симметричного компонента. Резисторы 20% обычно маркируются всего тремя полосами - у них нет полосы допуска. Их полосы означают цифру, цифру, множитель.

Для резисторов с точностью 2% или более используются пять или более полос, а первые три полосы представляют значение сопротивления. Последняя полоса в 6-полосной маркировке представляет температурный коэффициент в ppm / K (частей на миллион на кельвин). На рисунке выше представлен принцип цветовой маркировки.

Полосы читаются слева направо. Обычно они сгруппированы ближе к левому краю. Если есть видимый зазор между последней цветной полосой и другими полосами, значит, это показывает правую сторону резистора.Кроме того, серебряные или золотые полосы (если есть) всегда на правой стороне. Когда вы определили значение по цветным полосам, сравните его с предпочтительными диаграммами значений. Если его там нет, попробуйте прочитать с другого конца. Обратите внимание на , что в данном калькуляторе цветовая маркировка выполнена в соответствии с международным стандартом IEC 60062: 2016 .

Щелкните ссылки, чтобы просмотреть примеры цветовой маркировки:

10 кОм ± 20%, 12 Ом ± 20%, 15 МОм ± 1%, 18 МОм ± 2%, 22 кОм ± 10%, 27 Ом ± 5%, 33 кОм ± 5%, 39 МОм ± 0.5%, 0,47 Ом ± 0,25%, 0,56 Ом ± 0,1%, 68 Ом ± 0,05%, 0,82 Ом ± 20%

Цифровая маркировка

Числовые значения напечатаны на резисторах для поверхностного монтажа (SMT - технология поверхностного монтажа или SMD - устройство поверхностного монтажа) больших размеров и на более крупных резисторах с осевыми выводами. Поскольку место для маркировки очень мало, иногда бывает непросто прочитать и понять номинал резистора. Маркировка в основном используется для обслуживания, потому что во время производства резисторы подаются в машины для поверхностного монтажа в лентах с соответствующей маркировкой.Многие, особенно малые резисторы SMD, вообще не имеют маркировки, и после того, как они сброшены с лент, единственный способ определить их сопротивление - это измерить.

39 × 10⁰ = 39 Ом 0,1 Вт SMD резисторы в 1608 (1,6 × 0,8 мм) корпусах

Для маркировки используется несколько систем: трех- или четырехзначный, двухзначный с буквой, трехзначный с буквой, код РКМ , и другие системы. Если вы видите только три цифры, они представляют значащие цифры, а третья - множитель. Например, 103 на резисторе SMD представляет 10 × 10³ = 10 кОм.

Четырехзначная система используется для резисторов с высокими допусками, например, для резисторов серии E96 или E192. Например, 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера можно использовать другую систему. Например, для серии E96 используются две цифры плюс одна буква. Эта система может сохранить один символ по сравнению с четырехзначной системой. Это потому, что E96 содержит менее 100 значений, которые могут быть представлены двумя числами, если они пронумерованы последовательно, то есть 01-100, 02-102, 03-105 и т. Д.Буква представляет множитель. Обратите внимание, что производители часто используют собственные системы. Поэтому лучший способ определить сопротивление - всегда измерить его мультиметром.

В Кодексе RKM, также называемом «нотацией R», вместо десятичного разделителя помещается буква, представляющая единицу сопротивления, которая не может быть надежно напечатана или просто исчезнет на компонентах или копиях документов. К тому же этот метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2K7 означает 2.7 кОм и 1М5 означает 1,5 МОм.

Измерение резистора 3,3 МОм 0,5 Вт с помощью осциллографа-мультиметра

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (с помощью иглы) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления подключите щупы к выводам резистора и прочтите значение. Иногда можно измерить сопротивление, не удаляя резистор из цепи. Однако перед подключением мультиметра к измеряемой цепи необходимо отключить питание схемы и разрядить все конденсаторы.

Мультиметр может использоваться не только для измерения сопротивления резисторов, но и контактного сопротивления различных компонентов переключения, таких как реле или переключатели. Например, вы можете определить, нуждается ли кнопка мыши в замене, измерив ее сопротивление, предпочтительно аналоговым мультиметром или цифровым измерителем с аналоговой полосой. Аналоговая гистограмма полезна при диагностике или настройке. Гистограмма действует как стрелка в аналоговом измерителе и может показывать колеблющееся сопротивление, когда цифровой дисплей с мигающими цифрами будет совершенно бесполезен.С помощью этого типа измерителя вы можете легко найти множество периодически возникающих проблем, например, дребезг контактов вибрирующего реле.

В заключение приведу несколько примеров:

Резистор 2,7 кОм ± 5%: красный, фиолетовый, красный, золотой

Резистор 100 кОм ± 5%: коричневый, черный, желтый, золотой.

Резистор 220 кОм ± 5%: красный, красный, желтый, золотой.

Резистор 330 кОм ± 5%: оранжевый, оранжевый, желтый, золотой.

Резистор 390 кОм ± 5%: оранжевый, белый, желтый, золотой.

Резистор 430 кОм ± 5%: желтый, оранжевый, желтый, золотой

Резистор 470 кОм ± 5%: желтый, фиолетовый, желтый, золотой

Резистор 510 кОм ± 5%: зеленый, коричневый, желтый, золотой

Резистор 560 кОм ± 5%: зеленый, синий, желтый, золотой

Резистор 750 кОм ± 5%: фиолетовый, зеленый, желтый, золотой

Резистор 910 кОм ± 5%: белый, коричневый, желтый, золотой

Резистор Конденсатор Калькулятор схемы - Дюймовый калькулятор

Рассчитайте время заряда, энергию и характеристическую частоту или импеданс, реактивное сопротивление и угловую частоту цепи резистор-конденсатор.

Расчет энергии и времени зарядки

Расчет импеданса и реактивного сопротивления



Цепь резистор-конденсатор, или RC-цепь, представляет собой цепь с последовательно соединенными резистором и конденсатором. Конденсатор в цепи накапливает энергию, а резистор изменяет скорость заряда и разряда конденсатора. Эти схемы чаще всего используются для фильтрации формы волны и используются для создания фильтров нижних, верхних частот и полосовых фильтров.

Схема, показывающая цепь резисторного конденсатора.

Формулы RC цепей

RC-цепи имеют несколько характеристик, включая постоянную времени, накопление энергии, заряд, импеданс, емкостное реактивное сопротивление, характеристическую частоту и угловую частоту. Расчет каждой из этих характеристик схемы можно выполнить по следующим формулам.

Формула постоянной времени

Постоянная времени, выраженная как tau (τ), - это время в секундах, в течение которого конденсатор в RC-цепи достигает 63.2% заряда. Формула для расчета постоянной времени:

τ = RC

Постоянная времени τ равна сопротивлению R в омах, умноженному на емкость C в фарадах. Конденсатор достигнет заряда 63,2% за τ, 86,5% за 2τ и 99,3% за 5τ.

Энергетическая формула

Энергия, запасенная в полностью заряженном конденсаторе RC-цепи, может быть найдена по формуле:

E = CV 2 2

Энергия E в джоулях равна емкости C в фарадах, умноженной на квадрат напряжения V, деленной на два.

Формула заряда

Максимальный заряд в цепи конденсатора резистора можно найти по формуле:

Q = CV

Заряд Q в кулонах равен емкости C в фарадах, умноженной на напряжение V.

Текущая формула

Максимальный ток RC-цепи можно найти с помощью закона Ома. Формула:

I = VR

Ток I в амперах равен напряжению V, деленному на сопротивление R в омах.

Формула характеристической частоты

Характеристическая частота цепи, часто называемая обычной или циклической частотой, может быть найдена по следующей формуле:

f = 12πRC

Частота f в герцах равна 1, деленному на 2, умноженное на π, умноженное на сопротивление R в омах, умноженное на емкость C в фарадах.

Формула угловой частоты

Угловую частоту контура можно найти по формуле:

ω = 2πf

Угловая частота ω в радианах в секунду равна удвоенной π-кратной характеристической частоте f в герцах.

Формула импеданса

Импеданс RC-цепи можно найти с помощью нескольких формул:

Z = R + 1jωC
| Z | = √ (R 2 + 1 (ωC) 2 )

Где j - мнимая единица, Z - импеданс в омах, R - сопротивление в омах, C - емкость в фарадах, а ω - угловая частота в рад / с.

Формула емкостного реактивного сопротивления

Емкостное реактивное сопротивление RC-цепи можно найти по формуле:

X = 1ωC

Емкостное реактивное сопротивление X равно 1, деленному на угловую частоту ω, умноженную на емкость C.

Формула разности фаз

Эта формула выражает разность фаз между полным напряжением и полным током.

φ = загар -1 (-1ωCR)

φ - разность фаз, ω - угловая частота, C - емкость, R - сопротивление.

Онлайн-математические калькуляторы и решатели

Онлайн-математические калькуляторы и решатели для математических вычислений.

  • Математический онлайн-калькулятор
  • Калькулятор сложения дробей
  • Калькулятор сложения
  • Калькулятор Antilog
  • Калькулятор Arccos
  • Калькулятор Arcsin
  • Калькулятор Arctan
  • Калькулятор среднего
  • Базовый калькулятор
  • Двоичный / шестнадцатеричный калькулятор
  • Калькулятор свертки
  • Калькулятор косинусов
  • Калькулятор деления дробей
  • Калькулятор деления
  • Калькулятор экспоненциального роста
  • Калькулятор экспонент
  • Факториальный калькулятор
  • Калькулятор дробей
  • Калькулятор GCF
  • Калькулятор LCM
  • Ln калькулятор
  • Калькулятор журнала
  • Калькулятор умножения
  • Калькулятор умножения дробей
  • Калькулятор процентов
  • Калькулятор процентного изменения
  • Калькулятор процентов ошибки
  • Калькулятор процентного увеличения
  • Калькулятор теорем Пифагора
  • Программа для решения квадратных уравнений
  • Калькулятор коэффициентов
  • Калькулятор остатка
  • Калькулятор корня
  • Калькулятор научных обозначений
  • Устройство для упрощения дроби
  • Калькулятор синусов
  • Калькулятор квадратного корня
  • Калькулятор стандартного отклонения
  • Калькулятор вычитания дробей
  • Калькулятор вычитания
  • Калькулятор тангенса
  • Калькулятор тригонометрии
  • Калькулятор средневзвешенного значения
  • Калькулятор отклонений
  • Генератор случайных чисел
  • Генератор случайных чисел 1-2
  • Генератор случайных чисел 1-3
  • Генератор случайных чисел 1-4
  • Генератор случайных чисел 1-5
  • Генератор случайных чисел 1-6
  • Генератор случайных чисел 1-10
  • Генератор случайных чисел 1-20
  • Генератор случайных чисел 1-100
  • Генератор случайных чисел 0-1
  • Генератор случайных чисел 0-9
  • Генератор случайных чисел 0-10
  • Генератор случайных чисел 0-99
  • Генератор случайных чисел 0-100


См.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
