Содержание

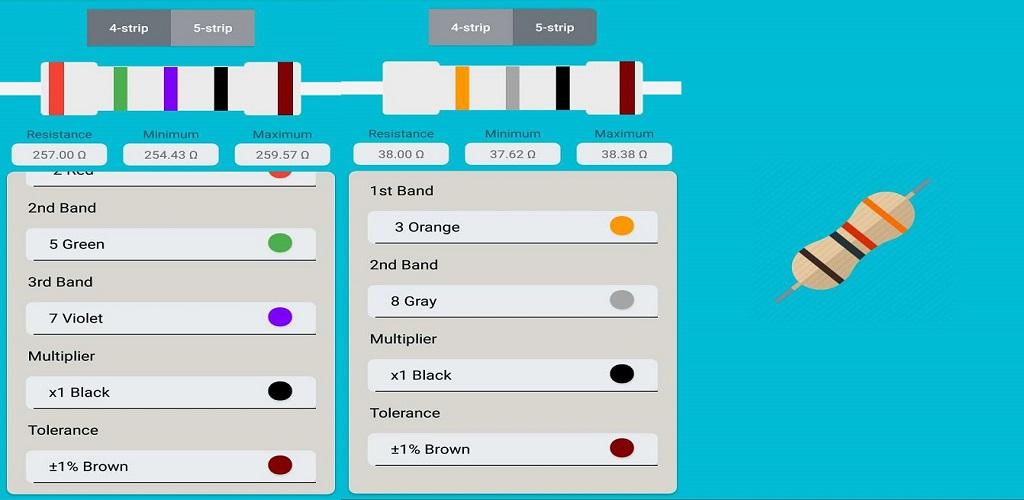

Калькулятор цветовой маркировки резисторов

Как пользоваться калькулятором?

Перед вами наиболее полный калькулятор цветовой маркировки выводных резисторов.

Работает в двух режимах:

  • определение номинала на основе цветовой маркировки;
  • определение цветовой маркировки на основе известного номинала.

Калькулятор рассчитан на работу с 4/5/6-полосными резисторами. Минимальное значение - 0.1 Ом, максимальное - 999 ГОм. Значения от 0.1 Ом до 0.99 Ом рассчитываются только на четырехполосном калькуляторе. Значения от 99 ГОм до 999 ГОм - только на пяти- и шестиполосном калькуляторах. Подходящий тип калькулятора будет выбран автоматически в зависимости от введённого значения.

Для определения номинала необходимо указать полосы в том порядке, в котором они нанесены на резистор. В поле "Значение" отобразится номинал резистора согласно указанных цветовых полос.

Для определения цветовой маркировки необходимо ввести в поле "Значение" номинал резистора, выбрать единицу измерения (Ом, кОм, МОм, ГОм), указать точность (не обязательно; по умолчанию это 20%), температурный коэффициент (не обязательно) и нажать кнопку "Рассчитать".

Поле "Результат подсчётов" содержит следующую информацию:

  • точное значение из ряда - если искомый номинал нашелся в соответствующем ряду;
  • ближайшее большее  - если есть следующее ближайшее в ряду значение;
  • ближайшее меньшее - если есть предыдущее ближайшее в ряду значение.

Что такое ряды или ряды номиналов радиодеталей? Это набор чисельных значений от 1 до 10. Чем выше число в названии ряда тем больше таких значений находится в нём и тем выше точность указанного номинала резистора. Например, ряд E6 содержит следующие номиналы: 1.0, 1.5, 2.2, 3.3, 4.7, 6.8. Соответственно, номиналы радиодеталей согласно этому ряду могут быть 1.5 Ом или 6.8 Ом. Этот ряд имеет точность в 20%. Для получения других номиналов этого ряда используют множитель, например 1000 (от 0.01 до 1000000000). Используя его получаем полный номинал: 1.5 х 1000 = 1500 Ом или 1.5 кОм. Наиболее распространён ряд E24 c допуском 5%.

Таблицы цветовой маркировки резисторов для скачивания: 4 полосы, 5 полос, 6 полос.

Цветовая маркировка резисторов онлайн калькулятор

Резисторы, в особенности малой мощности — мелкие детали, резистор мощностью 0,125Вт имеет длину несколько миллиметров и диаметр порядка миллиметра.

Прочитать на такой детали номинал с десятичной запятой трудно, поэтому, при указании номинала вместо десятичной точки пишут букву, соответствующую единицам измерения (К — для килоомов, М — для мегаомов, E или R для единиц Ом).

Кроме того, любой номинал отображается максимум тремя символами. Например 4K7 обозначает резистор, сопротивлением 4,7 кОм, 1R0 — 1 Ом, М12 — 120кОм (0,12МОм) и т. д. Однако в таком виде наносить номиналы на маленькие резисторы сложно, и для них применяют маркировку цветными полосами.

Калькулятор цветовой маркировки резисторов

Для резисторов с точностью 20 % используют маркировку с тремя полосками, для резисторов с точностью 10 % и 5 % маркировку с четырьмя полосками, для более точных резисторов с пятью или шестью полосками.

Первые две полоски всегда означают первые два знака номинала. Если полосок 3 или 4, третья полоска означает десятичный множитель, то есть степень десятки, которая умножается на число, состоящее из двух цифр, указанное первыми двумя полосками. Если полосок 4, последняя указывает точность резистора.

Если полосок 5, третья означает третий знак сопротивления, четвёртая — десятичный множитель, пятая — точность. Шестая полоска, если она есть, указывает температурный коэффициент сопротивления (ТКС). Если эта полоска в 1,5 раза шире остальных, то она указывает надёжность резистора (% отказов на 1000 часов работы)

Следует отметить, что иногда встречаются резисторы с 5 полосами, но стандартной (5 или 10 %) точностью. В этом случае первые две полосы задают первые знаки номинала, третья — множитель, четвёртая — точность, а пятая — температурный коэффициент.

Цветкак числокак десятичный множителькак точность в %как ТКС в ppm/°Cкак % отказов
серебристый1·10−2 = «0,01»10
золотой1·10−1 = «0,1»5
чёрный01·100 = 1
коричневый11·101 = «10»11001 %
красный21·10² = «100»2500,1 %
оранжевый31·10³ = «1000»150,01 %
жёлтый41·104 = «10 000»250,001 %
зелёный51·105 = «100 000»
0,5
синий61·106 = «1 000 000»0,2510
фиолетовый71·107 = «10 000 000»0,15
серый81·108 = «100 000 000»
белый91·109 = «1 000 000 000»1
отсутствует20 %
Пример

Поскольку резистор симметричная деталь, может возникнуть вопрос: «Начиная с какой стороны читать полоски?» Для четырёхполосной маркировки обычных резисторов с точностью 5 и 10 % вопрос решается просто: золотая или серебряная полоска всегда стоит в конце.

Для трёхполосочного кода первая полоска стоит ближе к краю резистора, чем последняя. Для других вариантов важно, чтобы получалось значение сопротивления из номинального ряда, если не получается, нужно читать наоборот. (Для резисторов МЛТ-0,125 производства СССР с 4 полосками, первой является полоска, нанесённая ближе к краю; обычно она находится на металлическом стаканчике вывода, а остальные три — на более узком керамическом теле резистора).

В резисторах Panasonic с пятью полосами, резистор располагается так, чтобы отдельно стоящая полоска была справа, при этом первые 2 полоски — определяют первые два знака, третья полоса — степень множителя, четвертая полоса — допуск, пятая полоса — область применения резистора.

Особый случай использования цветовой маркировки резисторов — перемычки нулевого сопротивления. Они обозначаются одной чёрной (0) полоской по центру. (Использование таких резисторо-подобных перемычек вместо дешёвых кусков проволоки объясняется желанием производителей сократить расходы на перенастройку сборочных автоматов).

Калькулятор цветовой маркировки резисторов.(расшифровка онлайн  по ГОСТ 175-72)


Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов. В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности калькулятора:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать в калькуляторе количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10Y Ом  (цифры располагаются каждая под своей полоской), а в поле результата уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (правее слов "Или так") в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм...). Цвет полос будет пересчитан калькулятором в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка  1%  резисторов, ну а если и таких не существует, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ±5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать допуск. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1%.

Справа от калькулятора выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и  ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ±5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора

10.1 кОм ±0.5%

Над каждой цветовой полоской на резисторе располагаются кнопки "+" и "-". Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, соответственно) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС )

   Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки "Реверс". Калькулятор цветовой маркировки резисторов построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение,  какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также калькулятор выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов - числовые значения цветов в зависимости от расположения.

Общие сведения о цветовой маркировке резисторов.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры - важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве.

В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд - сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова "шалаш" (хоть по-нашему читай, хоть по-арабски справа-налево...) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет уникальная реверсная функция калькулятора. При клике по кнопке "Реверс" цветовая маркировка, набранная ранее переворачивается зеркально. В большинстве случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс декодирования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет увеличивать стоимость без необходимости.

Назначение полос в цветовой маркировке резисторов.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо цветовой маркировки резистора обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора, если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов, описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Способ быстро запомнить цветовую маркировку резисторов.

Всем известно двустишие "Каждый охотник желает знать, где сидит фазан", раскладывающее цвета радуги. По такому же принципу,  если выговорить в определенном ритме "СеЗон"+ "Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФС-Бэ", то эта комбинация букв легко запоминается. Остается сопоставить это с цветами по начальным буквам "серебристый золотистый"+ "черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый" и последовательным цифровым рядом "-2,-1"+ "0,1,2,3,4,5,6,7,8,9", - и цифры в цветовой маркировке резисторов всегда сможете  декодировать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов кодируются точность и ТКС, то, видимо, Вы собираетесь стать неслабым прецизным электронщиком и на этот сайт забрели по какой-то нелепой случайности....

Цветовая маркировка резисторов - сайты с калькуляторами маркировки

911. Color code resistor calculator. (Английский калькулятор цветовой маркировки резисторов)
1. Цветовая маркировка резисторов на сайте Casemods Ссылка
2. Цветовая кодировка резисторов на сайте Qrz.ru Ссылка
3. Цветовая маркировка резисторов на сайте Energo soft Ссылка
4. Цветовая маркировка резисторов на сайте Radiopartal Ссылка
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio Ссылка



таблица по цветам онлайн, сопротивления, расшифровка цветовых обозначений, кодовое определение — как определить номинал

Спасибо!
Спасибо, ваша заявка принята!
Продолжить

Цветовая расшифровка маркировки резисторов

Ее появление серьезнейшим образом упростило нанесение и, главное, прочтение обозначений; со временем она стала стандартом массового производства, так как она удобна при изготовлении крупных партий малых по размеру ЭРЭ. Ее начали использовать и на территории постсоветского пространства, и это решило еще одну проблему – больше не приходится учитывать еще и страну-производителя, и какие-то оригинальные особенности выпуска в том или ином государстве.

В соответствии с ней на электронном компоненте выполняют несколько колец – от трех до шести, в зависимости от допуска, но не считая золотого (или серебряного). Являются температурными коэффициентами и своеобразными ориентирами: деталь необходимо располагать так, чтобы они оказались справа.


Обычно наносится цветовая маркировка резисторов в 4 полосы, реже – в 5-6, так как эти сопротивления изготавливаются с меньшей погрешностью и устанавливаются в особенно ответственных схемах, то есть не так часто. Главное, что каждая линия говорит о чем-то важном:

  • первая, вторая (и третья) определяют номинал, числовое значение которого меняется в зависимости от того, где и какая колористика;
  • четвертая показывает множитель.

После них обычно идет разрыв, т. е. сравнительно широкий промежуток, в конце которого есть еще одно-два кольца – погрешность и уже упомянутый температурный коэффициент (которого может и не быть).

Как не запутаться в порядке и числах? Для этого предусмотрены специальные графические «помощницы».

Маркировка резисторов цветными полосками: таблица универсальных значений

Цвет

Цифра

Черный

0

Коричневый

1

Красный

2

Оранжевый

3

Желтый

4

Зеленый

5

Синий

6

Фиолетовый

7

Серый

8

Белый

9

Серебряный

-1

Золотой

-2

Это база, на основании которой можно быстро вычислять номиналы нужных ЭРЭ. Обратите внимание, она составлена с учетом следующих моментов:

  • Каждому варианту присвоена определенная, не повторяющаяся цифра.
  • Порядок цветов может меняться в зависимости от конкретных габаритов электрического компонента, но колористику всегда не составляет труда записать в виде трехзначного числа. Эта цифра впоследствии используется для составления схемы условной принципиальной.
  • С помощью множителя легко рассчитывается то максимальное значение токовой нагрузки, которую способен выдержать ЭРЭ.
  • Свои поля с отклонениями предусмотрено для всех колец.

Чтобы было понятнее, как разделяются резисторы маркировкой по цветам, таблицу нужно рассмотреть на конкретных примерах.

Допустим, есть деталь с четырьмя полосками – читаем их слева направо:

  1. Первая, коричневая – говорит и о числе, «1», и о коэффициенте, «10».
  2. Вторая, черная – дает нам следующий номер цифры, в данном случае «0», не участвующий в расчетах. Если проводить параллель с советскими стандартами, код был бы 1К0.
  3. Третья, красная – еще один множитель, в нашей ситуации он равняется «100».
  4. Четвертая, серебристая – определяет погрешность, которая здесь составляет 10%.

Получается, что этот ЭРЭ в 1 кОм или 1000 Ом (10 х 100) и с допуском в 10%.

Для закрепления рассмотрим еще одну цветовую маркировку сопротивлений, расшифровка резистора с 6 кольцами выглядит следующим образом:

  1. Первое, красное – говорит, что начальное число – это «2».
  2. Второе, синее – позволяет нам взять следующую цифру, «6».
  3. Третье, фиолетовое – дает «7», в сумме – «267».
  4. Четвертое, зеленое – это уже показатель коэффициента, равного 105, соответственно, расчетный номинал 267 х 105 = 2,67 МОм.
  5. Пятое, коричневое – показывает, что предельное отклонение составляет 1% в обе стороны.
  6. Шестое, золотистое – задает температурный коэффициент на уровне 100 ppm/ 0C.

Тоже ничего трудного, правда? Отсюда делаем логичный вывод: увеличение числа колец почти не усложняет расчеты. Кстати, можно провести и определение номинала резистора по цветовой маркировке онлайн, воспользовавшись специальным калькулятором, но для 6 полосок он подходит далеко не всегда.


Рассматриваемые ЭРЭ бывают как постоянными, так и переменными, и специально для последних введен дополнительный ряд ЕЗ, в котором:

  • литера «Е» присутствует всегда и свидетельствует как раз об особом случае;
  • цифры после нее дают представление о максимальной выдерживаемой нагрузке, и каждая из них отсчитывает десятичный интервал.

Стандартные же компоненты нормированы положениями ГОСТа 2825-67, и, согласно ему, есть следующие нюансы:

  • в Е6 отклонение возможно в обе стороны, вплоть до 20%;
  • допуски в Е12 достигают 10%;
  • предельные показатели в Е24 еще меньше – плюс-минус 5%.

И эта тенденция сохраняется по мере увеличения номера серии: у того же Е96 погрешность уже 1%, а у Е192 – и вовсе 0,5%.

Цветовое обозначение резисторов: сводная таблица

Если взять и сгруппировать все важные показатели, мы получим:

Кольцо

Номинальный ряд (числа)

Множитель

Допуск, %

Темп-й коэф-т,

ppm/ 0C

Норма отказов, %

1

2

3

черное

0

0

0

0 (1)



корич-е

1

1

1

1 (10)

±1

100

1

красное

2

2

2

2 (100)

±2

50

0,1

оранж-е

3

3

3

3 (1000)



15

0,01

желтое

4

4

4

4 (104)



25

0,001

зеленое

5

5

5

5 (105)

±0,5



синее

6

6

6

6 (106)

±0,25

10



фиолет-е

7

7

7

7 (107)

±0,1

5



серое

8

8

8

8 (108)

±0,05



белое

9

9

9

9 (109)



1



серебр-е



-2 (0,01)

±10

или

золот-е



-1 (0,1)

±5



Обратите внимание на колористику: похожих оттенков нет. Это помогает с первого же взгляда, даже бегло, определять параметры того или иного электронного компонента.

Особенности маркировки проволочных резисторов по полоскам

Здесь действуют общие правила нанесения обозначений, но со следующими нюансами:

  • первое кольцо (обычно белое и сравнительно широкое) не учитывается, так как лишь говорит о типе ЭРЭ;
  • последнее – наоборот, важно, так как дает представление о характерных свойствах элемента, допустим, об огнестойкости;
  • десятичный множитель может быть не более чем в четвертой степени.

Соответственно, и расчеты проводятся по несколько другим коэффициентам. Но так как это частные случаи, сталкиваться с ними вам придется сравнительно редко, и, в одной из таких ситуаций, можно не полениться и воспользоваться справочными значениями.


Нестандартная цветовая маркировка импортных резисторов

Некоторые бренды используют свои нормативы, немного отличающиеся от обычных, и с ними считаются, ведь это авторитетные производители. В числе таких компаний:

  • Philips – с помощью колористики она показывает не только ключевые характеристики ЭРЭ, но и технологию его выпуска. Чтобы это подчеркнуть, компания окрашивает еще и сам электронный компонент.
  • Panasonic и CGW также сообщают об особых свойствах выпускаемых элементов кольцами дополнительных оттенков.

Но, естественно, даже лидеры рынка подчиняются общим правилам, чтобы процедуры идентификации показателей и поиск аналогов были максимально простыми.


Маркировка SMD-сопротивлений

Здесь расшифровка резисторов по цвету полосок неактуальна, ведь ЭРЭ данного типа ну очень маленькие по своему размеру, поэтому на их корпусы наносят не линии, а последовательность из 3-4 цифр, в которой первая-вторая говорят о максимально выдерживаемой нагрузке, а третья-четвертая являются множителем.

Также выпускаются компоненты вообще без каких-либо знаков – они с 0 Ом и рассчитаны только на то, чтобы заполнять на плате пустое место.


Числовых комбинаций в результате получается много, так как номенклатура выпускаемых ЭРЭ широкая, и запомнить, о чем свидетельствует каждая из них, нереально. Хорошо, что есть справочная информация, с которой всегда можно свериться.

Таблица SMD-кодов и их значений

Раз определить номинал резистора по цветной маркировке не получится, просто найдите увиденную на корпусе отметку и посмотрите, о чем она говорит.

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

SMD-код

Знач-е, Ом

R10

0,1

R11

0,11

R12

0,12

R13

0,13

R15

0,15

R16

0,16

R18

0,18

R20

0,2

R22

0,22

R24

0,24

R27

0,27

R30

0,3

R33

0,33

R36

0,36

R39

0,39

R43

0,43

R47

0,47

R51

0,51

R56

0,56

R62

0,62

R68

0,68

R75

0,75

R82

0,82

R91

0,91

1R0

1

1R1

1,1

1R2

1,2

1R3

1,3

1R5

1,5

1R6

1,6

1R8

1,8

2R0

2

2R2

2,2

2R4

2,4

2R7

2,7

3R0

3

3R3

3,3

3R6

3,6

3R9

3,9

4R3

4,3

4R7

4,7

5R1

5,1

5R6

5,6

6R2

6,2

6R8

6,8

7R5

7,5

8R2

8,2

9R1

9,1

100

10

110

11

120

12

130

13

150

15

160

16

180

18

200

20

220

22

240

24

270

27

300

30

330

33

360

36

390

39

430

43

470

47

510

51

560

56

620

62

680

68

750

75

820

82

910

91

101

100

111

110

121

120

131

130

151

150

161

160

181

180

201

200

241

240

271

270

301

300

331

330

361

360

391

390

431

430

471

470

511

510

561

560

621

620

681

680

751

750

821

820

911

910

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

SMD-код

Знач-е, кОм

102

1

112

1,1

122

1,2

132

1,3

152

1,5

162

1,6

182

1,8

202

2

222

2,2

242

2,4

272

2,7

302

3

332

3,3

362

3,6

392

3,9

432

4,3

472

4,7

512

5,1

562

5,6

622

6,2

682

6,8

752

7,5

822

8,2

912

9,1

103

10

113

11

123

12

133

13

153

15

163

16

183

18

203

20

223

22

243

24

273

27

303

30

333

33

363

36

393

39

433

43

473

47

513

51

563

56

623

62

683

68

753

75

823

82

913

91

104

100

114

110

124

120

134

130

154

150

164

160

184

180

204

200

224

220

244

240

274

270

304

300

334

330

364

360

394

390

434

430

474

470

514

510

564

560

624

620

684

680

754

750

824

820

914

910



SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

SMD-код

Знач-е, МОм

105

1

115

1,1

125

1,2

135

1,3

155

1,5

165

1,6

185

1,8

205

2

225

2,2

245

2,4

275

2,7

305

3

335

3,3

365

3,6

395

3,9

435

4,3

475

4,7

515

5,1

565

5,6

625

6,2

685

6,8

755

7,5

815

8,2

915

9,1


Для SMD со средним допуском

Даже несмотря не отсутствие обозначения сопротивления резисторов цветными полосками, цифровой код достаточно информативен. Погрешность по умолчанию составляет 5-10%, при этом в первых двух-трех цифрах зашифрован номинал, а в последующих – множитель. В итоге чтение кода в чем-то похоже на случаи с советскими ЭРЭ:

  • если «0» в четвертом знаке – умножаете на 1, то есть 480 = 48 Ом;
  • если там «3» – на 103, то есть на 1000, так, 313 = 31 кОм;
  • если «5» – на 105, и 2115 = 21,1 МОм.

В ситуациях с низкоомными элементами не используют точку – вместо нее наносят литеру «R» или, реже, «К», говорящую о коэффициенте в 1000. Значит:

  • 4К7 – это 4,7 х 1000 = 4700 Ом,
  • К47 – это 0,47 х 1000 = 470 Ом.

Запомнить легко, так как «К» – первая буква в слове «кило», соответствие всегда прослеживается.


Обозначение SMD-сопротивлений по EIA-96

Кодовая маркировка полосатых резисторов особенно актуальна в случае с особо точными ЭРЭ, ведь у них миниатюрные габариты. Данный стандарт использует всего 3 цифры, и первая их пара – это максимум, который может выдержать компонент, а третья представляет собой множитель.


Таблица с шифром номиналов по EIA-96

Код

Число

Код

Число

Код

Число

Код

Число

Код

Число

01

100

02

102

03

105

04

107

05

110

06

113

07

115

08

118

09

121

10

124

11

127

12

130

13

133

14

137

15

140

16

143

17

147

18

150

19

154

20

158

21

162

22

165

23

169

24

174

25

178

26

182

27

187

28

191

29

196

30

200

31

205

32

210

33

215

34

221

35

226

36

232

37

237

38

243

39

249

40

255

41

261

42

267

43

274

44

280

45

287

46

294

47

301

48

309

49

316

50

324

51

332

52

340

53

348

54

357

55

365

56

374

57

383

58

392

59

402

60

412

61

422

62

432

63

442

64

453

65

464

66

475

67

487

68

499

69

511

70

523

71

536

72

549

73

562

74

576

75

590

76

604

77

619

78

634

79

649

80

665

81

681

82

698

83

715

84

732

85

750

86

768

87

787

88

806

89

825

90

845

91

866

92

887

93

909

94

931

95

953

96

976



Как и в случае с цветовой маркировкой предохранительных резисторов, таблица – это еще не все. Стандарт EIA-96 и множитель – буква:

Z = 0,001

R или Y = 0,01

S или X = 0,1

А = 1

H или B = 10

C = 100

D = 103

E = 104

F = 105

Наиболее популярные интернет-калькуляторы

Это сервисы, позволяющие рассчитать необходимые параметры; мы выделили два лучших:

https://www.chipdip.ru/calc/resistor

Ориентирован на ЭРЭ с 4-5 кольцами. Комфортабелен в пользовании: достаточно выбрать, какой должны быть линии, и система автоматически выдаст нужные вам показатели, вплоть до точности исполнения и мощности. И даже посоветует подходящую серию.

Хотите внедрить «Магазин 15»?


Получите всю необходимую информацию у специалиста.

Спасибо!
Спасибо, ваша заявка принята.
Продолжить

Еще одно его преимущество – наглядность: вы можете сравнить получающийся в меню компонент с тем, который есть у вас фактически.

Тоже достаточно удобный калькулятор маркировки сопротивлений по цветам полосками: таблица онлайн содержит все необходимые поля – нужно лишь сделать правильный выбор из выпадающих списков. Хорош тем, что содержит подсказки по каждой линии – ошибиться и что-то напутать сложно.

https://www.qrz.ru/shareware/contribute/decoder.shtml

Также там есть полезная дополнительная информация: не только по правильному переводу множителей и заполнению, но и в целом о габаритах, расположении колец. Есть даже советы о том, что за браузер использовать.

Заключение

Тема достаточно обширная, но разобраться в ней стоит. Немного практики, и вы научитесь «читать» колористику – она станет для вас открытой книгой. Для упрощения перевода, умножения и других операций можно купить ПО для работы с маркировкой, в том числе цветовой для резисторов в 5 полос, его вы найдете в каталоге «Клеверенс».


Количество показов: 2143

Статьи по схожей тематике

определение номинала по таблице, онлайн-калькулятор, виды маркирования

Ни одно современное электронное устройство не может обойтись без использования в схемах резисторов. Причём зачастую это не одна или две детали, а десятки и даже тысячи. Но чтобы вместить такое количество в небольшие и удобные корпусы, делать их приходится миниатюрными. А это вызывает неудобство маркирования. В связи с этим была введена цветовая маркировка резисторов, что позволяет безошибочно определить параметры детали даже непрофессионалу.

Обозначения резисторов

Безусловно, существуют резисторы различных размеров. И если на больших вариантах можно обозначить номинал в буквах и цифрах, что удобно и понятно, то на миниатюрных деталях крайне проблематично будет нанести необходимое количество символов, чтобы описать все характеристики. И даже если благодаря современным технологиям необходимую информацию написать получится, то прочесть её уж точно возможности не будет. А ведь это именно те части, которые при неверном подборе могут ощутимо изменить принцип действия всей схемы.

Понятно, что, несмотря на это, маркироваться резисторы всё же должны. Иначе их просто невозможно будет использовать, или подбор превратится в настоящее мучение. Так появилась первая маркировка резисторов цветными полосками, что сильно упростило задачу не только для пользователя, но и для производителя.

Позже, с развитием микропроцессорной техники, резисторы начали маркировать кодовыми значениями, а SMD-детали и вовсе приобрели личное обозначение, состоящее из цифр или букв и цифр.

Но больше всего распространена всё же цветная маркировка резисторов, так как именно эти полосатые детали используются наиболее часто радиолюбителями и некоторыми производителями. У новичка это может вызвать небольшое недоумение: как понять номинал детали? Но если немного разобраться, то всё станет понятно.

Цветовые стандарты

Как известно, резисторы могут отличаться по разным параметрам. В схемах для достижения запланированного результата могут использоваться сопротивления с различными параметрами. Причём одни из них имеют более высокую точность, а к другим, напротив, не выдвигается особенных требований. Именно поэтому и маркировка может отличаться.

Если рассматривать маркировку цветовыми кольцами, то различия могут быть как в ширине полосок, так и в их количестве. Причём чем их больше, тем более подробную информацию можно узнать о детали:

  1. Три полосы могут сказать, что погрешность детали будет 20%. Первые две полосы имеют некое цифровое значение, а третья выступает в качестве множителя, на который будут делиться или умножаться значения из первых двух цветовых колец.
  2. Если полосы четыре, все значения будут аналогичны трёхполосной маркировке, за исключением четвёртой, которая указывает на точность детали.
  3. Похожую расшифровку маркировки имеет и пятиполосное обозначение, с разницей лишь в том, что здесь цифровые данные имеют уже три полосы. Четвёртая укажет на множитель, который может подсказать или таблица, или калькулятор резисторов онлайн. Пятая полоса всегда указывает на точность в 0,005 процента.
  4. И наиболее редко можно встретить шесть полос маркировки сопротивлений. По сути, вся расшифровка соответствует пятиполосному варианту. Шестая полоса лишь скажет об изменении сопротивления при работе, то есть это температурный коэффициент.

Как можно заметить, в основу заложен сходный механизм расшифровки. Специалисты нередко многие значения запоминают. Новичку же проще узнать эти данные или из таблицы, или пойти более простым путём и использовать онлайн-калькулятор цветовой маркировки резисторов. Цветное оформление, доступное на различных сервисах, связанных с электрикой и электроникой, ещё больше упростит этот процесс.

Кодовые маркеры

Не всегда целесообразно использовать цветную маркировку для обозначения сопротивлений. В таких случаях прибегают к мнемонической маркировке. Такое кодовое обозначение включает в себя от четырёх до пяти символов. Это могут быть как цифры, так и совокупность букв и цифр. Последний символ расскажет о значении отклонения, а буква покажет, где должна находиться запятая при десятичных значениях.

Для расшифровки таких маркировок придётся воспользоваться таблицей — как, в общем-то, для расшифровки любого условного обозначения резистора.

Но этот случай заметно уступает по удобству цветомаркировке резисторов. Онлайн же можно узнать точные данные по сопротивлениям в любом случае.

SMD сопротивления

Аналогичным образом обозначаются и SMD резисторы. Однако из-за их чересчур малых габаритов наносить большое количество символов для маркировки совсем неудобно. Поэтому используют три-четыре символа, отображающих номинал детали.

Поначалу может показаться, что расшифровать такой код крайне сложно. Но на самом деле это далеко не так. Ведь всегда можно сделать для себя памятку. Да и запомнить шесть букв, обозначающих множитель, с их значениями будет довольно просто:

S=10¯²; R=10¯¹; B=10; C=10²; D=10³; E=10⁴

Что же касается вариаций, то их может быть всего три, а это облегчает запоминание даже без шпаргалки:

  1. Если код состоит только из трёх цифр, то первые две из них будут сопротивлением в омах, а третья — множитель.
  2. Таким же образом расшифровывается и четырёхзначный код. Только здесь уже три первых значка будут говорить о номинале сопротивления в омах, а четвёртая укажет на множитель.
  3. Две первые цифры и третий — символ. Значение символа — одна из шести букв множителя, а цифры покажут сопротивление (к примеру, 150 Ом).

В общем-то, ничего сложного в расшифровке таких маркировок нет. Хотя в последнем случае придётся воспользоваться таблицей для определения значения сопротивления.

Нестандартная кодировка

Некоторые хорошо известные производители любят прибегать к личной цветовой маркировке резисторов. Такие импортные торговые марки, как Philips, Panasonic, CGW, имеют свои стандарты. Но делается это не из-за самолюбия или желания дополнительно выделиться, а для расширения отображения технической информации.

Одни, помимо основных параметров резистора, добавляют данные по материалу и технологии изготовления. Другие таким образом позволяют понять мастеру особенности детали, что в некоторых случаях может быть крайне важно. Третьи дают сведения о других параметрах.

Но любая из таких деталей при необходимости может быть заменена на аналог, ведь основные её характеристики остаются общими для мировых стандартов.

Расшифровка цветных колец

Поскольку на сегодняшний день профессионалы и любители больше сталкиваются именно с резисторами, маркированными цветными кольцами, то расшифровка номиналов таких деталей имеет особое значение. Ведь от правильно подобранного сопротивления, мощности и других параметров может зависеть конечный результат и работоспособность изделия в целом.

Узнать точный номинал резистора можно разными способами.

Универсальная таблица

Наиболее простой и удобный способ расшифровать цветную маркировку резисторов — таблица универсальных значений. Это самая элементарная табличка, которую можно распечатать или нарисовать от руки, взяв из справочника или интернета. Её хорошо всегда иметь при себе или повесить на рабочем месте. Но такой вариант будет оптимальным во многих ситуациях, когда нужна распиновка или цоколевка резисторов.

Несмотря на внешне кажущуюся запутанность и сложность таблицы, пользоваться ею крайне просто. И в качестве примера будет принят гипотетический резистор с шестью полосками: зелёный, коричневый, жёлтый, красный, фиолетовый, оранжевый. Из этого следует:

  1. Зелёный — будет иметь числовое значение, в этом случае «5»;
  2. Коричневый — также обозначает число и равен «1»;
  3. Жёлтый — третья полоса с числовыми данными. Согласно таблице, это «4»;
  4. Красный — является четвёртым по счёту кольцом, что отображает множитель. По данным таблицы этот цвет соответствует 100, или 1, умноженное на 10 во второй степени. А зная числовые значения (всё с той же таблицы), можно получить выражение 100 * 514, что даёт 51400 Ом, или 0.0514 МОм;
  5. Пятый цвет определяет точность. Это возможное отклонение от заданного рабочего значения. Для фиолетовой полосы значение будет 0,1%;
  6. Оранжевое кольцо указывает на температурный коэффициент. В данном случае это 15 ppm/°C.

Пример хорошо отображает простоту использования таблицы в качестве помощника для расшифровки цветных полосок на резисторе. Единственная сложность может возникнуть при расчётах, если человек не очень хорошо знаком с математикой или уже забыл бо́льшую часть школьной программы.

Но для таких случаев существует куда более интересный и доступный способ определения номинала резистора по цветным кольцам.

Интернет в помощь

В современном мире интернет занял своё особое место. Люди используют это изобретение для различных целей, начиная от развлечений и заканчивая заработком денег. Для каждого здесь найдётся интересная и полезная информация. Не обходит мировая сеть стороной и людей, увлекающихся электроникой. А следовательно, для определения номинала сопротивления можно воспользоваться и этим чудом современной мысли.

Среди множества разнообразных сайтов, блогов и порталов существуют сервисы, содержащие калькулятор резисторов. Здесь даже самый отпетый двоечник сможет без труда установить точный номинал любого сопротивления в считаные секунды — достаточно просто ввести цветовые значения или выбрать соответствующую комбинацию полос, чтобы онлайн-помощник мгновенно выдал полную информацию о детали.

Если необходимо узнать точный номинал, особенности и даже некоторые тонкости, а из данных есть лишь маркировка резисторов цветными полосками, калькулятор с лёгкостью даст исчерпывающий и полный ответ.

Для этого нужно зайти на сайт, предлагающий помощь, и выполнить ряд несложных действий. Онлайн-калькуляторы могут иметь различный внешний вид, а это нисколько не усложняет поставленной задачи. Как правило, используется интуитивно понятный интерфейс, где разобраться сможет даже ребёнок.

В качестве примера можно привести наиболее распространённые виды онлайн-калькуляторов:

  1. На странице будет содержаться рисунок резистора с полосками. Обязательно будет присутствовать возможность выбора количества колец. Нажимая поочерёдно на каждую из них, необходимо выбрать нужный цвет. Дальше, в зависимости от разработчика, надо или нажать на кнопку, чтобы калькулятор высчитал номинал по введённым данным, или это произойдёт автоматически. Таким образом, достаточно просто ввести нужные цвета и получить результат.
  2. Может выглядеть онлайн-калькулятор и как таблица. Здесь также необходимо выбрать нужный цвет в каждой ячейке, где первая означает первое кольцо, вторая — второе, и далее необходимое количество полос. Останется лишь нажать на кнопку «Показать результат».
  3. А есть вариант ещё проще. На странице изображён резистор с полосками. После выбора количества колец нужно лишь выбрать необходимую цветовую комбинацию. Делается это нажатием на нужный цвет в ячейках. При этом каждая из них соединена линией с изображением для более простого визуального восприятия. Дальше цветовой декодер сделает всё сам.

Могут существовать и другие виды резисторных онлайн-калькуляторов, помогающие определять номинал по маркировке и цветам резисторов. Но принцип действия у всех будет примерно один: выбор количества колец, подбор интересующей расцветки, получение результата.

расшифровка цветной маркировки по таблице и онлайн-калькулятором

С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов. Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.

Функции маркировки резисторов

Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.

Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.

Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.

Стандартные цветные обозначения

Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:

  • 3-полосная: первая и вторая полоски имеют цифровое значение, а третья — множитель, на который умножают либо делят заданное в двух первых полосках число, что позволяет узнать номинал детали. Отсутствие четвёртой полосы говорит о том, что погрешность такой детали будет в пределах 20%.
  • 4-полосная: имеет те же значения, что и в случае с тремя полосами. А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице.
  • 5-полосная: такая маркировка резисторов по цветам говорит, что погрешность этого полупроводника будет в пределах 0,005%. Первые три полосы имеют цифровые значения, а четвёртая обозначает множитель, который также можно узнать из таблицы.
  • 6-полосная: ничем не отличается от расшифровки 5-полосных вариантов, за исключением шестой полосы, которая показывает температурный коэффициент, то есть, как изменится сопротивление полупроводника с изменением температуры в процессе работы.

Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

Общая универсальная таблица значений

Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет. Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.

Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

  1. Красный — числовое значение «2».
  2. Оранжевый — числовое значение «3».
  3. Жёлтый — числовое значение «4».
  4. Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
  5. Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
  6. Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.

Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.

Онлайн калькуляторы

Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».

Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему. Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.

Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.

Нестандартные маркеры

Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.

Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.

Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.

Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.

определение сопротивления по полоскам. Обозначение номинала буквами и цифрами

Некоторые иностранные производители (хоть это и редкость) применяют собственную, нестандартную цветовую маркировку резисторов . В этом случае придется смотреть правила цветовой маркировки у конкретной фирмы.

Возможности декодера:

Если по цветовой маркировке необходимо узнать сопротивление резистора, необходимо выполнить следующие действия: указать количество цветных полос, затем выбрать цвет каждой из них (под каждой полоской на изображении резистора расположено выпадающее меню). Под изображением резистора результат будет выведен в виде X*10 Y Ом (цифры располагаются каждая под своей полоской), а в поле результата (слева от кнопки "Реверс") уже в обычном виде (Ом, кОм, МОм).

Если необходимо узнать, каким цветовым кодом маркируется резистор заданного номинала, необходимо ввести значение в поле результата (слева от кнопки "Реверс") в виде целого числа или дробного (разделитель- точка). Затем выбрать диапазон (Ом, кОм, МОм...). Цвет полос будет пересчитан в соответствии с введенным значением. Приоритет у сопротивлений с допуском 5% (маркировка 4 полосами). Если 5% сопротивлений с таким номиналом нет, то выводится маркировка 1% резисторов, ну а если и таких не выпускают, то 0.5%. Так, например, если задать расчет для 10 кОм, то по умолчанию будет выведена маркировка для 10 кОм ± 5% (4 полоски). Чтобы узнать, какой цветовой код будет у 1% резистора, нужно задать отклонение в поле результата. Тогда будет рассчитана 5-полосная цветовая маркировка резистора 10 кОм ±1 %.

Справа выводится таблица со стандартными значениями сопротивлений из рядов Е12, Е24, Е48, Е96 и Е192. Таблица прокручивается до значений, ближайших к тому, что в данный момент задано цветовой маркировкой. Если такие значения есть, эта строка окрашивается в зеленый цвет, если таких значений нет, в желтый цвет окрашиваются строки с ближайшим большим и ближайшим меньшим значением. Если кликнуть по значению в таблице, то маркировка резистора будет пересчитана соответственно. Причем порядок сопротивления останется тот же, что и был. Если, например изначально была 4-полосная маркировка
для 10 кОм ± 5% (значение 100 из стандартного ряда Е24), и вы кликните по значению 101 из ряда Е192 в таблице, то будет рассчитана 5-полосная цветовая маркировка для резистора
10.1 кОм ±0. 5%

Над каждой цветовой полоской на резисторе располагаются кнопки "+" и "-". Клик по ним приводит к тому, что цифровой эквивалент этой полоски (и цвет, конечно, тоже) изменяется на 1 шаг (на единицу для полосок с 1 по 4 или до ближайшего большего или меньшего для полосок, отвечающих за отклонения и ТКС)

Первая полоска цветовой маркировки обычно находится ближе к краю, но, если цветовых полос более 4-х, бывает сложно определить, какая из двух крайних первая, и хоть ее в этом случае делают толще, это не всегда помогает. Рекомендую в сомнительных случаях проверить, возможна ли обратная последовательность с помощью кнопки " Реверс ". Программа расшифровки построит зеркальное отображение полосок и соответствующее ей значение сопротивления. Если такая комбинация невозможна, программа выдаст сообщение, какая именно цветная полоска не соответствует правилам цветовой маркировки резисторов. Также программа выдаст сообщение, если допуск, соответствующий выбранной цветовой маркировки не соответствует значениям допуска соответствующего стандартного ряда. Например, сопротивление 4.07 кОм может принадлежать исключительно прецизионному ряду Е192. И если цвет 5-й полоски будет выбран золотистый (что соответствует допуску 5%), то это явная ошибка, о чем будет выдано сообщение. Еще есть дополнительная возможность вывести таблицу с ближайшими возможными номиналами к значению, заданному цветовой маркировкой резистора. Будут выведены значения от ближайшего меньшего до ближайшего большего из ряда Е24 и значения из рядов Е48, Е96, Е192 в этом же диапазоне. Полезно при разработке новой схемы при выборе номинала резистора.

Цветовая маркировка резисторов - числовые значения цветов в зависимости от расположения.

Цветовая маркировка резисторов. Общие сведения.

Цветовая маркировка резисторов обычно наносится в виде 3-х, 4-х, 5-ти, а иногда и 6 колец. В ней с помощью цвета закодирован номинал сопротивления резистора, допустимое отклонение (точность), а также может быть обозначен ТКС (изменение сопротивления резистора от температуры - важный параметр в прецизионных применениях). На первый взгляд, цветовая маркировка резисторов сложна в распознавании, так как в памяти приходится держать таблицу цветов. Но зато такой способ позволяет в любом случае прочитать номинал резистора, впаянного в плату. Кроме того, можно разобрать сопротивление выводного резистора в самом мелком габарите (0.062Вт), на корпусе которого просто не поместилась бы цифро-буквенная маркировка. Стоит отметить и то, что цветовая маркировка резисторов технологичней в производстве. В конечном счете, цветовая маркировка резисторов удобна как производителям, так и потребителям. Самый же большой недостаток цветной маркировки резисторов, на мой взгляд - сложность в различении таких цветов, как серый и серебристый, желтый и золотистый, а иногда сложно бывает различить при определенном освещении черный, коричневый и фиолетовый. Также и интенсивность оттенков тоже может быть разная в зависимости от возраста, температурных режимов, которые перенес резистор, да и производитель, наверное, колору может недосыпать. Есть и еще один недостаток: иногда производители так наносят маркировку, что просто невозможно понять, где первая полоска, а где последняя. В этом случае, если это, конечно, не цветовой аналог слова "шалаш" (хоть по-нашему читай, хоть по-арабски справа-налево...) результат будет совершенно разный. Упростить ситуацию со неоднозначным прочтением цветовой маркировки резисторов поможет программа, заложенная в этой странице. При клике по кнопке "Реверс" цветовая маркировка, набранная ранее переворачивается зеркально. В половине случаев этот код будет недопустимым (например, первым элементом цветовой маркировки не может быть серебристая полоска), а в других просто ускорится процесс дешифрования и проще будет сравнить два результата, чтобы выбрать более подходящий. Например, в обычной непрецизионной схеме вряд ли поставят резистор с точностью 0.5%, так как он дороже, а никто из производителей не будет раздувать стоимость без надобности.

Цветовая маркировка резисторов. Назначение полос.

1-я полоса цветовой маркировки резисторов может означать только цифру, не может быть нулем (т.е., иметь черный цвет)

2-я полоса цветовой маркировки резисторов тоже означает только цифру

3-е кольцо в цветовой маркировке резистора обозначает цифру, если полосок 5, или множитель к первым двум, если полосок 4.

4-е кольцо обозначает множитель к первым трем, если полосок 5, или точность, если цветных колец 4

5-я полоса цветовой маркировки резистора , если она есть, указывает на точность резистора

6-я цветная полоса маркировки, опять же, если есть, обозначает ТКС (температурный коэффициент сопротивления)

Принципы цветовой маркировки резисторов , описанные здесь, с таким же успехом применимы также для конденсаторов и дросселей с той лишь разницей, что получившееся число будет означать не Омы, а пикофарады для конденсаторов и микрогенри для дросселей. Есть, правда, еще и отличия в маркировке точности.

Цветовая маркировка резисторов - цвет и цифру соединяет рифма.

Всем известно двустишие "Каждый охотник желает знать, где сидит фазан", раскладывающее цвета радуги. Способностей выдумать такое не хватило, но если выговорить в определенном ритме "Че-Ка-Ка, О-Жэ-Зэ, Сэ-эФ-эС-Бэ", то становится не хуже, чем стихотворение из "Алисы в стране чудес" ("хрюкотали зелюки, как мюмзики в мове...") и легко запоминается. Остается сопоставить это с цветами по начальным буквам "черный-коричневый-красный, оранжевый-желтый-зеленый, синий-фиолетовый-серый-белый" и последовательным цифровым рядом "0,1,2,3,4,5,6,7,8,9", - и цифры в цветовой маркировке резисторов всегда сможете раскодировать. Правда, для цветной полоски, обозначающую степень, необходимо еще запомнить "серебристый - золотистый" со значениями -2, -1, иначе резисторы с сопротивлением в единицы и доли Ома перестанут существовать. Ну а если Вы хотите запомнить, как в цветовой маркировке резисторов
5. Цветовая маркировка резисторов на сайте Чип и Дип Ссылка
6. Калькулятор цветовой маркировки на сайте Hamradio

"Справочник" - информация по различным электронным компонентам : транзисторам , микросхемам , трансформаторам , конденсаторам , светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов .

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление Допуск Примеры обозначения
Множитель Код Допуск,
%
Код Полное
обозначение
Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
10 3 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 кОМ±1% 12К4F
10 6 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(И) 100 кОм±5 М10J
10 9 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
10 12 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Таблица 2

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25 10
Фиолетовый 7 7 7 10 7 ±0,1 5
Серый 8 8 8 10 8 ±0,05
Белый 9 9 9 10 9 1

Цветовая

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы "PHILIPS"

Таблица 3

Цвет знака Номинальное сопротивление,
Ом
Допуск,
%
ТКС
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10 -2 ±10
Золотистый 10 -1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 10 2 ±2 50
Оранжевый 3 3 3 10 3 15
Желтый 4 4 4 10 4 25
Зеленый 5 5 5 10 5 0,5
Голубой 6 6 6 10 6 ±0,25
Фиолетовый 7 7 7 10 7 ±0,1
Серый 8 8 8 10 8
Белый 9 9 9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Перемычки и резисторы с "нулевым" сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

Маркировка резисторов прецинзионных высокостабильных фирмы "PANASONIC"

Рис. 8
Кодовая маркировка резисторов фирмы "PANASONIC"

Маркировка резисторов фирмы "PHILIPS"

Фирма "PHILIPS"кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Рис. 9
Маркировка резисторов фирмы "PHILIPS"

Таким образом, если на резисторе вы увидите код 107 - это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы "BOURNS"

Первые две цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа - цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ - буква, указывающая значение множителя: S=10 -2 ; R=10 -1 ; А=1; В= 10; С=10 2 ; D=10 3 ; Е=10 4 ; F=10 5 . Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Примечание: Маркировки А и В - стандартные, маркировка С - внутрифирменная.

Дата публикации: 25.06.2003

Мнения читателей
  • Александр / 04.03.2019 - 11:16
    Подскажите какой резистор.Полоски:серая,красная,золотая,золотая,черная.В подборках нет
  • Игорь / 30.09.2018 - 13:02
    Резистор 20R0 это как?
  • Сергей / 17.11.2017 - 13:38
    На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
  • Николай / 13.03.2016 - 12:34
    Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
  • Михаил / 20.02.2016 - 23:45
    попытка №2 красный,красный,серебристый,золотой,черный.
  • Михаил / 20.02.2016 - 23:41
    пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
  • сергей / 21.01.2016 - 11:01
    чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
  • Андрей / 18.11.2015 - 19:47
    Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы. Не мог найти в справочниках. Спосибо!
  • Геннадий / 27.10.2015 - 09:26
    !!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
  • Фидан / 01.06.2015 - 19:24
    Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
  • Дмитрий / 24.04.2015 - 18:41
    А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
  • ИЛЬНУР / 23.04.2015 - 16:43
    КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм. 100 Ом. 33 кОм
  • Нестеренко Татьяна / 20.02.2015 - 18:26
    нужно сопротивление 100ом как выглядит
  • Николай / 18.07.2014 - 15:08
    подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой, черный??
  • Эдуард / 18.07.2014 - 05:07
    у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
  • Иван / 31.03.2014 - 19:19
    На серовато-голубовато-беловатом резисторе пять полос симметрично краёв - коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три - номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
  • виктор / 05.03.2014 - 12:06
    подскажите номинал резистора 750 е

Содержание:

Естественно, что без сопротивления не обходится ни одна электронная схема. Где-то необходимо ограничение протекающего напряжения по той или иной дорожке, а иногда нужен обратный процесс - вообще, возможности подобных элементов очень велики. И если рассматривать эти компоненты, произведенные в советское время, то никаких вопросов по их характеристикам не возникало - номинал был прописан в обозначении на корпусе, все было предельно понятно.

А вот с приходом на радиорынок таких современных элементов, как резисторы, маркировка которых обозначается при помощи полосок, многие радиолюбители (даже лучше сказать основная их часть), схватились за голову - как определить сопротивление по этим цветным линиям? Ведь для того, чтобы определить номинал подобного элемента по его цветовой маркировке, необходимо пересмотреть огромное количество таблиц и прочей литературы. И это при том, что некоторые производители пытались ввести дополнительно еще и свои обозначения.

Сейчас, когда система производства и обозначений сопротивлений стандартизирована, конечно, цветная маркировка резисторов помогает определять номинал элементов, но все же без некоторых таблиц при этом не обойтись.

Нужно попробовать понять, как же определить номинал резистора, будь то элемент на 10 кОм или на 25, который находится перед глазами, без применения дополнительных устройств, обращая внимание только лишь на цветовую маркировку.

Цветовая маркировка

Если разобраться, то определение сопротивления резистора не так уж и проблематично. Согласно введенным стандартам, на подобные элементы наносится разное количество цветовых полос в зависимости от номинала. Их число может быть от четырех до шести, и каждая из них несет свою информацию.

Однако, мало знать цвета и их последовательность. Чтение обозначений тоже имеет свои нюансы. К примеру, для правильного определения номинала резистора по полоскам необходимо расположить его так, чтобы полоса с оттенком металлика, находилась по правую сторону. А при отсутствии подобной - группа полос по левую.

  • Три кольца - минимальное количество. Погрешность такого обозначения сопротивлений может составить 20 %. Первые два кольца будут означать значение, а третье - это показатель множителя маркировки резисторов.
  • Четыре кольца - расчет производится подобным предыдущему способом, только 4-е обозначит отклонение. При подобном обозначении возрастает точность определения номинала, и погрешность составит уже всего 5-10%.
  • Пять колец - здесь показателем являются уже три первых цифры, а далее, 4-е - множитель, а 5-е - отклонение. Погрешность при подобном обозначении составляет не более 0.005%.
  • Последний вариант является самым точным и маркируется шестью кольцами. Цветная маркировка читается аналогично предыдущему варианту, при этом последнее, 6-е кольцо обозначает коэффициент температуры, до которой нагревается корпус элемента.

Сложность может заключаться и в том, что некоторые таблицы для расшифровки цветовых маркировок резисторов вообще не содержат обозначений шестого кольца.

Также часто на корпус наносится и буквенная маркировка, при условии, что позволяют размеры. Тогда она может выглядеть так: 10 - 1 Ом, или 1К0 - 1 кОм.

Универсальные цвета

Существует таблица, с указанием универсальных цветов, при помощи которой читается маркировка резисторов по полоскам. Выписав отдельно числовое обозначение каждой из полос сопротивления, можно определить номинал элемента достаточно точно. Обозначения цветов выглядят следующим образом:

  • Черный - 0;
  • Коричневый - 1;
  • Красный - 2;
  • Оранжевый - 3;
  • Желтый - 4;
  • Зеленый - 5;
  • Синий - 6;
  • Фиолетовый - 7;
  • Серый - 8;
  • Белый - 9;
  • Серебристый - «-1»;
  • Золотистый - «-2».

Для того чтобы было более понятно чтение по цветовой маркировке, имеет смысл привести несколько примеров.

Примеры чтения по цветной маркировке

На данном изображении видно наличие полос зеленого, коричневого, красного и золотистого цвета. Согласно таблице и правилам, согласно которым читается маркировка сопротивлений, зеленая и коричневая полоса составляют значение 51. Далее идет красная полоса множителя, который обозначает число 2. И крайняя левая золотистая - «-2». Из всего этого делается вывод, что номинал этого сопротивления будет равен 5.1 кОм с допуском в 5%.

Также можно рассмотреть более сложный вариант цветовой маркировки с пятью цветными полосками. Для примера возьмем последовательность полос - зеленый, красный, черный, белый, серебристый. Три первых цифры, которые являются значением, это 520. Далее идет множитель 9 и отклонение «-1». Произведя несложные расчеты по цветному обозначению, получаем номинал сопротивления элемента, равный 502000 МОм, с допуском в 10%.

Конечно, намного удобнее и проще узнать размер номинального сопротивления в омах, если под рукой есть компьютер или любой гаджет, на который установлена специальная программа - калькулятор цветовых обозначений. Подобное программное обеспечение осуществляет необходимый подбор и избавляет от необходимости производить расчеты. Все, что нужно - это ввести последовательность цветов и количество полос, нанесенных на сопротивление, после чего программа сама рассчитает и выдаст на экран информацию по номиналу этого элемента.

Отклонения от стандартов в маркировках

Конечно, практически все производители наносят цветовую маркировку в соответствии с введенными стандартами. Однако есть и исключения.

К примеру, компания Phillips, которая специализируется на электронике, как бытового, так и промышленного применения, ввела отдельные нормы нанесения маркировок сопротивления по цветам. Дело в том, что полосы у данной компании обозначают не только номинал резистора, но также несут информацию и о технологии изготовления того или иного элемента, а также о некоторых свойствах компонентов. В подобных обозначениях смысл имеет не только нестандартное расположение колец, но и даже цвет резистора, а именно его корпуса.

Еще один пример изменения стандартных маркеров, обозначающих номиналы резисторов по цветам - CGW и Panasonic. Эти фирмы также наносят цветовые кольца в своей последовательности, не подчиняясь общепринятым нормам.

Конечно, для потребителя подобные изменения в нанесении маркеров очень неудобны, но фирмы, их использующие, объясняют это тем, что делается это для предотвращения подделок и установки на их оборудование неоригинальных элементов при выходе их из строя. Может быть, по-своему, они и правы.

Дополнительная информация

Как уже упоминалось, возможно нанесение информации на корпус сопротивления и в более понятном, буквенно-числовом виде. Подобное обозначение может быть лишь при условии наличия такой возможности, то есть, если корпус резистора имеет более крупный размер. Ведь довольно проблематично нанести читаемые числа на элемент размером в 2 мм. Именно по этой причине и были приняты стандарты цветовой маркировки.

Как, наверное, уже стало ясно, прочесть информацию, которую несут полоски на сопротивлении по цветам (то есть понять, как определить номинал резистора), не так уж и сложно. Главное, чтобы под рукой были необходимые таблицы. Ну а если же имеется возможность воспользоваться программой, такой как калькулятор цветовых маркировок резисторов, то тогда вообще любые вопросы, связанные с расшифровкой, отпадают.

В заключение можно добавить, что подобное обозначение имеет свои преимущества - оно никогда не стирается с корпуса, как это было в случаях с советскими резисторами, а потому эти элементы всегда подлежат идентификации.

В электро- и радиотехнике существует огромное количество различных деталей, используемых в различных приборах и оборудовании. Для того, чтобы различать их между собой, существуют разные способы маркировки. Одним из наиболее характерных примеров является маркировка резисторов по цвету, наносимая на корпус специальными цветными кольцами. Каждый цвет соответствует конкретному цифровому коду, отражающему все основные характеристики детали.

Как маркируются резисторы

Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.

В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.

Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).

Расшифровка маркировки по цвету

Расшифровка маркировки резисторов, как уже было сказано, производится слева направо. Сами цвета расшифровываются с помощью таблицы, приведенной выше. На данном конкретном примере первый цвет красный соответствует цифре 2, фиолетовый - цифре 7, желтый - означает 4 нуля. После расшифровки номинальное сопротивление резистора будет составлять 2+7+0000, то есть 270000 Ом или 270 КОм.

Если сопротивление резистора составляет ниже 10 Ом, для его маркировки применяются дополнительные цвета, заменяющие обычную третью полосу с нулями. В данном случае, это золотой цвет, означающий х 0,1 и серебряный цвет, означающий х 0,01. Фактически, они служат понижающими коэффициентами. Первые две полоски остаются прежними. Поэтому маркировка резисторов по цвету менее 10 Ом будет выглядеть следующим образом: Красный + фиолетовый + золотой показывают 27 х 0,1 = 2,7 Ом. Зеленый + голубой + серебряный показывают 56 х 0,01 = 0,56 Ом.

Данная маркировка позволяет заранее подобрать нужные резисторы со всеми необходимыми параметрами.

Резистор и сопротивление

Резистор - пассивный электрический элемент, создающий электрическое сопротивление в электронных схемах. Резисторы можно найти практически во всех электронных устройствах. Они используются для различных целей, в частности, для ограничения тока в цепях, в качестве делителей напряжения, для обеспечения напряжения смещения для активных элементов электрических цепей, в качестве терминаторов (согласованных нагрузок) линий передачи, в резистивно-емкостных цепях в качестве времязадающего элемента… Список можно продолжать бесконечно.

Электрическое сопротивление резистора или любого проводника является мерой его противодействия протеканию электрического тока. В СИ сопротивление измеряется в омах. Сопротивление имеет практически любой материал кроме сверхпроводников, имеющих нулевое сопротивление. Подробнее о сопротивлении , удельном сопротивлении и проводимости .

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Рассеиваемая мощность

Если через резистор проходит электрический ток, электрическая энергия преобразуется в тепловую и резистор нагревается. Тепло рассеивается в окружающую среду. Причем, тепловая энергия должна быть передана в окружающую среду так, чтобы температура резистора и окружающих его элементов оставалась в пределах нормы. Мощность, выделяемая на резисторе, определяется по формуле:

Здесь V - напряжение в вольтах на резисторе сопротивлением R в омах, I - протекающий через резистор ток в амперах. Мощность, которую резистор может рассеивать без ухудшения параметров в течение длительного периода времени, называется предельной рассеиваемой мощностью . В общем случае, чем больше корпус резистора, тем большую мощность может он рассеивать. Выпускаются резисторы различной мощности и можно встретить резисторы от 0,01 Вт до сотен ватт. Углеродистые резисторы обычно выпускаются мощностью 0,125–2 Вт.

Ряды предпочтительных величин электронных компонентов

В начале XX века резисторы использовались главным образом в радиоприемниках и назывались вместе с другими компонентами радиодеталями. Сейчас это название относится ко всем элементам, применяемым в электронных схемах, которые к радио не имеют отношения и поэтому радиодетали стали называть электронными элементами компонентами (это, как всегда, калька с английского). Хотя это как сказать! В телефоне есть как минимум пять радиоприемников (для связи с базовой станцией, GPS/GLONASS, Wi-Fi, NFC, УКВ-приемник), но никто об этом не помнит и не считает телефон радиоприемным устройством. Но мы отвлеклись от темы.
Несмотря на то, что можно изготовить резистор с любым сопротивлением, удобнее выпускать ограниченное число компонентов, особенно если учесть, что каждый резистор имеет определенный допуск на номинал. Более точные резисторы стоят дороже, чем менее точные. Обычная логика показывает, что для стандартных значений удобно выбрать логарифмическую шкалу, с одинаковыми интервалами между стандартными значениями, которые определяются с учетом допустимого отклонение от номинала. Например, для точности ±10% имеет смысл для декады (интервала, в котором сопротивление изменяется от 1 до 10, от 10 до 100 и так далее) взять 12 значений: 1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2, затем 10; 12; 15; 18; 22; 27; 33; 39; 47; 56; 68;82 и так далее. Эти значения называют рядами номиналов. Они стандартизированы в форме рядов E3–E192 и используются не только для резисторов, но также для конденсаторов, катушек индуктивности и стабилитронов. Каждый ряд (E3, E3, E6, E12, E24, E48, E96, и E192) разделяет декаду на 3, 6, 12, 24, 48, 96 и 192 стандартных значения. Отметим, что ряд E3 устарел и используется крайне редко.

Список значений номинальных рядов E6–E192

Значения E6 (допуск 20%):

1,0; 1,5; 2,2; 3,3; 4,7; 6,8.

Значения E12 (допуск 10%):

1,0; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2.

Значения E24 (допуск 5%):

Значения E48 (допуск 2%):

1,00; 1,05; 1,10; 1,15; 1,21; 1,27; 1,33; 1,40; 1,47; 1,54; 1,62; 1,69; 1,78; 1,87; 1,96; 2,05; 2,15; 2,26; 2,37; 2,49; 2,61; 2,74; 2,87; 3,01; 3,16; 3,32; 3,48; 3,65; 3,83; 4,02; 4,22; 4,42; 4,64; 4,87; 5,11; 5,36; 5,62; 5,90; 6,19; 6,49; 6,81; 7,15; 7,50; 7,87; 8,25; 8,66; 9,09; 9,53.

Значения E96 (допуск 1%):

1,00; 1,02; 1,05; 1,07; 1,10; 1,13; 1,15; 1,18; 1,21; 1,24; 1,27; 1,30; 1,33; 1,37; 1,40; 1,43; 1,47; 1,50; 1,54; 1,58; 1,62; 1,65; 1,69; 1,74; 1,78; 1,82; 1,87; 1,91; 1,96; 2,00; 2,05; 2,10; 2,15; 2,21; 2,26; 2,32; 2,37; 2,43; 2,49; 2,55; 2,61; 2,67; 2,74; 2,80; 2,87; 2,94; 3,01; 3,09; 3,16; 3,24; 3,32; 3,40; 3,48; 3,57; 3,65; 3,74; 3,83; 3,92; 4,02; 4,12; 4,22; 4,32; 4,42; 4,53; 4,64; 4,75; 4,87; 4,99; 5,11; 5,23; 5,36; 5,49; 5,62; 5,76; 5,90; 6,04; 6,19; 6,34; 6,49; 6,65; 6,81; 6,98; 7,15; 7,32; 7,50; 7,68; 7,87; 8,06; 8,25; 8,45; 8,66; 8,87; 9,09; 9,31; 9,53; 9,76.

Значения E192 (допуск 0.5% и точнее):

1,00; 1,01; 1,02; 1,04; 1,05; 1,06; 1,07; 1,09; 1,10; 1,11; 1,13; 1,14; 1,15; 1,17; 1,18; 1,20; 1,21; 1,23; 1,24; 1,26; 1,27; 1,29; 1,30; 1,32; 1,33; 1,35; 1,37; 1,38; 1,40; 1,42; 1,43; 1,45; 1,47; 1,49; 1,50; 1,52; 1,54; 1,56; 1,58; 1,60; 1,62; 1,64; 1,65; 1,67; 1,69; 1,72; 1,74; 1,76; 1,78; 1,80; 1,82; 1,84; 1,87; 1,89; 1,91; 1,93; 1,96; 1,98; 2,00; 2,03; 2,05; 2,08; 2,10; 2,13; 2,15; 2,18; 2,21; 2,23; 2,26; 2,29; 2,32; 2,34; 2,37; 2,40; 2,43; 2,46; 2,49; 2,52; 2,55; 2,58; 2,61; 2,64; 2,67; 2,71; 2,74; 2,77; 2,80; 2,84; 2,87; 2,91; 2,94; 2,98; 3,01; 3,05; 3,09; 3,12; 3,16; 3,20; 3,24; 3,28; 3,32; 3,36; 3,40; 3,44; 3,48; 3,52; 3,57; 3,61; 3,65; 3,70; 3,74; 3,79; 3,83; 3,88; 3,92; 3,97; 4,02; 4,07; 4,12; 4,17; 4,22; 4,27; 4,32; 4,37; 4,42; 4,48; 4,53; 4,59; 4,64; 4,70; 4,75; 4,81; 4,87; 4,93; 4,99; 5,05; 5,11; 5,17; 5,23; 5,30; 5,36; 5,42; 5,49; 5,56; 5,62; 5,69; 5,76; 5,83; 5,90; 5,97; 6,04; 6,12; 6,19; 6,26; 6,34; 6,42; 6,49; 6,57; 6,65; 6,73; 6,81; 6,90; 6,98; 7,06; 7,15; 7,23; 7,32; 7,41; 7,50; 7,59; 7,68; 7,77; 7,87; 7,96; 8,06; 8,16; 8,25; 8,35; 8,45; 8,56; 8,66; 8,76; 8,87; 8,98; 9,09; 9,20; 9,31; 9,42; 9,53; 9,65; 9,76; 9,88.

Маркировка резисторов

Большие резисторы, такие как показаны на этом рисунке, обычно маркируются цифрами и буквами и понять такую маркировку несложно. Однако, величину сопротивления непросто напечатать на маленьких резисторах (и других электронных компонентах), особенно цилиндрической формы, даже при использовании современных технологий нанесения маркировки. Поэтому в последние 100 лет для маркировки радиодеталей использовалась цветовая кодировка. Такая кодировка используется не только для резисторов, но также для конденсаторов, диодов, катушек индуктивности и других элементов.

Для маркировки резисторов используется до шести цветных полосок. Чаще используется код из четырех полосок, в котором первая и вторая полоски представляют первую и вторую значащую цифру, третья полоска кодирует множитель, а четвертая - допуск. Между третьей и четвертой полоской обычно имеется плохо различимый увеличенный зазор, который позволяет определить направление чтения кода - компоненты ведь симметричные! 20-процентные резисторы обычно маркируются только тремя полосками - там не указывается допуск. Их полоски обозначают цифру, цифру и множитель.

Для 2-процентных или более точных резисторов используют пять или более полосок, представляющих величину сопротивления. Последняя полоска в маркировке из шести полосок представляет температурный коэффициент сопротивления в частях на миллион на кельвин (ppm/K). На рисунке в верхней части страницы показан принцип цветовой маркировки.

Полоски считываются слева направо. Они обычно группируются ближе к левому концу элемента. Если между последней полоской и остальными полосками имеется зазор, он обычно показывать, что эта сторона элемента - правая. Также если имеется золотая или серебряная полоска, они всегда находятся на правой стороне. Когда значение по полоскам определено, сравните его с таблицей предпочтительных величин. Если значения там нет - попробуйте прочитать маркировку с другого конца. Обратите внимание: в этом калькуляторе цветовая кодировка соответствует международному стандарту IEC 60062:2016 ..

Нажмите на приведенные ниже примеры, чтобы посмотреть цветовую кодировку резисторов:

Цифровая маркировка

На поверхности относительно больших резисторов, предназначенных для поверхностного монтажа (англ. SMT - surface-mount technology или SMD - surface-mount device), а также на относительно больших резисторах с выводами для монтажа в отверстия для маркировки печатают цифры. В связи с ограниченным местом, эти цифры часто бывает трудно прочитать. Маркировка используется, в основном, при ремонте, так как в процессе производства резисторы и другие электронные элементы подаются в автоматы для монтажа на лентах, которые хорошо промаркированы. Многие резисторы вообще не имеют маркировки и после того, как автомат установил их на плату, единственным способом узнать их сопротивление является его измерение.

Для маркировки используется несколько систем: три или четыре цифры, две цифры и буква, три цифры и буква, код стандарта RKM, в котором буква, обозначающая единицу измерения, ставится на место десятичного разделителя. Если на элементе есть только три цифры, они представляют две значащие цифры номинала и множитель. Например, 103 на резисторе для поверхностного монтажа означает 10 × 10³ = 10 кОм.

Система из четырех цифр используется для маркировки резисторов высокой точности, например, для резисторов рядов E96 и E192. Пример кодировки: 2743 = 274 × 10³ = 274 кОм.

Для резисторов меньшего размера используется другая система. Например, для серии E96 используются две цифры и буква. Такая система позволяет сэкономить один знак по сравнению с системой из четырех цифр. Это связано с тем, что ряд E96 содержит менее 100 значений, которые могут быть представлены двумя цифрами, если их последовательно пронумеровать. То есть 01 - 100, 02 - 102, 03 - 105 и так далее. Буквой кодируют множитель. Отметим, что изготовители часто используют собственные, нестандартные системы маркировки. Поэтому лучшим способом определения сопротивления всегда является его измерение мультиметром.

В кодировке RKM буква, означающая единицу измерения сопротивления, помещается на место десятичного разделителя, так как запятая или точка могут не пропечататься или просто исчезнуть на элементах или на копиях документов. Кроме того, данный метод позволяет использовать меньше символов. Например, R22 или E22 означает 0,22 Ом, 2К7 означает 2,7 кОм и 1М5 означает 1,5 МОм.

Измерение сопротивления

Сопротивление можно измерить с помощью аналогового (со стрелкой) или цифрового омметра или мультиметра с функцией измерения сопротивления. Для измерения сопротивления присоедините резистор к щупам и считайте значение. Иногда можно приблизительно измерить сопротивление, не извлекая резистор из схемы. Однако перед таким измерением необходимо отключить питание и разрядить все конденсаторы.

Мультиметр используется не только для измерения сопротивления резисторов, но и для измерения контактного сопротивления различных переключающих элементов, например реле и выключателей. С помощью мультиметра можно, например, определить, что пора заменить кнопку компьютерной мышки. Для этого нужно аналоговым или цифровым мультиметром с аналоговой шкалой измерить контактное сопротивление. Аналоговая шкала полезна для диагностики или настройки, так как она выполняет роль стрелки и показывает мгновенные изменения сопротивления, которые на цифровом дисплее с мигающими сегментами сложно понять. Таким мультиметром можно легко обнаружить плохие контакты, например, повышенный дребезг контактов реле, подвергающегося вибрационным нагрузкам и требующего замены.

Калькулятор и таблица цветового кода резистора

(4-полосный, 5-полосный или 6-полосный)

Удобный инструмент для считывания значений цветового кода резистора

Как пользоваться калькулятором цветового кода резистора

Возникли проблемы с считыванием цветовой кодировки резисторов? Если ваш ответ утвердительный, то этот инструмент создан специально для вас! Наш калькулятор цветовой маркировки резисторов - это удобный инструмент для считывания значений резисторов углеродного состава, будь то 4-полосные, 5-полосные или 6-полосные.

Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора.Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом.

Цвета полосы резистора

Как показано выше, резистор из углеродной композиции может иметь от 4 до 6 полос. 5-полосный резистор более точен по сравнению с 4-полосным типом из-за включения третьей значащей цифры. Шестиполосный резистор похож на пятиполосный резистор, но включает полосу температурных коэффициентов (шестая полоса).

4-диапазонный 5-диапазонный 6-полосный
1-я полоса 1-я значащая цифра 1-я значащая цифра 1-я значащая цифра
2-я полоса 2-я значащая цифра 2-я значащая цифра 2-я значащая цифра
3-я полоса множитель 3-я значащая цифра

3-я значащая цифра

4-я полоса допуск множитель множитель
5-я полоса НЕТ допуск допуск
6-я полоса НЕТ НЕТ температурный коэффициент

Каждый цвет представляет собой номер, если он расположен от 1-го до 2-го диапазона для 4-х полосного типа или с 1-го по 3-й диапазон для 5-ти или 6-ти полосного типа.

Цвет Значение

Черный (только 2-й и 3-й диапазоны)

0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
фиолетовый 7
Серый 8
Белый 9

Мнемоника была создана, чтобы легко запоминать последовательность цветов.Самая популярная мнемоника - « B ig B oys R ace O ur Y oung G irls B ut V iolet G eneally ins W», где первый буква каждого слова соответствует первой букве цвета.

Если цвет находится на 3-м диапазоне для 4-х полосного типа или в 4-м диапазоне для 5-ти и 6-ти полосного типа, то это множитель.

Цвет Значение

Черный

х1
Коричневый x10
Красный x100
Оранжевый x1000
Желтый x10000
Зеленый x100000
Синий x1000000
фиолетовый x10000000
Серый x100000000
Белый x1000000000

Обратите внимание, что количество нулей равно номеру цвета согласно предыдущей таблице.

Четвертая полоса (или пятая для 5-ти и 6-ти полосной) указывает значения допуска. Здесь добавлено два цвета (золотой и серебряный).

Цвет Значение

Черный

НЕТ

Коричневый ± 1%
Красный ± 2%
Оранжевый ± 3%
Желтый ± 4%
Зеленый ± 0.5%
Синий ± 0,25%
фиолетовый ± 0,10%
Серый ± 0,05%
Белый НЕТ
Золото ± 5%
Серебро ± 10%

Шестая полоса для резистора 6-полосного типа - это температурный коэффициент. Это показывает, насколько изменяется фактическое значение сопротивления резистора при изменении температуры.

Цвет Значение

Черный

НЕТ
Коричневый 100 частей на миллион / ºC
Красный 50 частей на миллион / ºC
Оранжевый 15 частей на миллион / ºC
Желтый 25 частей на миллион / ºC
Зеленый НЕТ
Синий 10 частей на миллион / ºC
фиолетовый 5 частей на миллион / ºC
Серый НЕТ
Белый НЕТ

Исключения цветового кода

5-полосный резистор с 4-й полосой из золота или серебра

Пятиполосные резисторы с четвертой полосой из серебра или золота составляют исключение и используются в определенных или более старых резисторах.Первые две полосы представляют собой значащие цифры, третья полоса - коэффициент умножения, четвертая полоса - для допуска, а пятая - для температурного коэффициента (ppm / K).

Разные цвета

Чтобы предотвратить попадание металла и других частиц на покрытие высоковольтных резисторов, золотые и серебряные полосы часто заменяют желто-серой полосой.

Резистор с одной черной полосой или нулевым сопротивлением

Одна черная полоса на резисторе называется резистором с нулевым сопротивлением.По сути, это проводная связь, используемая для соединения дорожек на печатной плате (PCB), которая упакована в тот же физический формат корпуса, что и резистор. Такая упаковка позволяет размещать резистор с нулевым сопротивлением на печатной плате с использованием того же оборудования, которое обычно используется для установки других резисторов.

Группа надежности

Когда резисторы производятся в соответствии с военными спецификациями, они часто включают полосу, указывающую на надежность. Этот диапазон предназначен специально для процента отказов на 1000 часов работы.Этот ремешок практически не используется в коммерческой электронике. Этот диапазон надежности обычно используется для четырехполосных резисторов. Дополнительную информацию об этом можно найти в военном справочнике США MIL-HDBK-199.


Дополнительная литература

Учебник - Резистор: закон Ома

Учебник - Цветовые коды резисторов

Рабочий лист - резисторы

Общие сведения об электрическом сопротивлении

Калькулятор цветового кода резистора

Этот калькулятор поможет вам определить значение, допуск и температурный коэффициент резистора с цветовым кодированием, просто выбрав цвета полос.Он также рассчитает минимальное и максимальное значения на основе отношения допуска. Этот калькулятор поддерживает резисторы с 3, 4, 5 и 6 диапазонами.

Как пользоваться?

Чтобы использовать калькулятор, выполните следующие простые шаги:

  1. Выберите количество полос на резисторе, который вы пытаетесь идентифицировать.
  2. Для каждой полосы выберите соответствующий цвет в столбце таблицы, указав номер полосы.
  3. Значение сопротивления будет рассчитано и показано вместе с минимальным и максимальным значениями.

Цветовое обозначение резистора

Цветовое обозначение - это метод, используемый для обозначения значения сопротивления, допуска и температурного коэффициента резисторов с низкой номинальной мощностью из-за их небольшого размера. Цветные полосы используются потому, что их можно легко и дешево напечатать на небольшом электронном компоненте. Цветовая кодировка также используется для конденсаторов, катушек индуктивности и диодов.

Когда поверхность корпуса резистора достаточно велика, как в резисторах большой мощности, значение сопротивления, допуск и мощность обычно печатаются на корпусе резистора.Резисторы поверхностного монтажа (SMD) используют другую систему кодирования, которая использует буквенно-цифровые коды, напечатанные на их поверхности, вместо цветовых кодов.

Кодировка определена в международном стандарте IEC 60062: 2016. Он описывает стандарт кодирования как резисторов, так и конденсаторов.

Чтение цветовых кодов

Корпуса резисторов обычно имеют от трех до шести полос, которые указывают их сопротивление, допуск, а иногда и температурный коэффициент сопротивления (TCR). Полосы читаются слева направо.Направление чтения не всегда однозначно. Чтобы различить направление считывания, ширина полосы допуска иногда печатается в 1,5–2 раза больше ширины других полос. Иногда заметен больший зазор между полосой допуска и другими полосами. Если присутствует золотая или серебряная полоса, то они должны быть на правом конце, поскольку они никогда не используются для значащих цифр. Всегда лучше проверить документацию производителя или использовать мультиметр, чтобы получить точное значение сопротивления.

В трехполосном резисторе первые две полосы представляют собой первые две значащие цифры, за которыми следует одна полоса для множителя.Поскольку диапазон допуска отсутствует, допуск всегда будет составлять ± 20%.

В четырехполосном резисторе, который является наиболее распространенным, первые две полосы также представляют первые две значащие цифры. Третья полоса представляет собой множитель. Четвертая полоса представляет собой допуск.

В пятиполосном резисторе первые три полосы представляют собой первые три значащие цифры. Четвертая полоса представляет собой множитель. Пятая полоса представляет собой допуск.

В шестиполосном резисторе первые пять полос имеют то же представление, что и пятиполосный резистор, за которыми следует одна дополнительная шестая полоса, которая представляет температурный коэффициент сопротивления (TCR).

Допуск

Допуск - это процент ошибки между фактическим измеренным значением сопротивления и заявленным значением. Это связано с производственным процессом и выражается в процентах от предпочтительного значения

Расчет

Для расчета значения сопротивления необходимо сгруппировать значения полос значимых цифр, т. Е. Значения первых двух или три полосы слева, в зависимости от общего количества полос. Затем вам нужно умножить это значение на множитель, чтобы получить значение сопротивления резистора.

Давайте возьмем, например, четырехполосный резистор со следующими цветами полос: Фиолетовый зеленый Желтое золото

Поскольку это четырехполосный резистор, первые две полосы (фиолетовая и зеленая) будут указывать значащие цифры, которые, согласно к таблице выше; 75 .

Затем мы умножаем это число на множитель, указанный в полосе 3 rd (желтый), которая имеет значение; x10 4 = 10000 .
Результат умножения будет: 75 x 10000 = 750000Ω = 750kΩ .

Четвертая полоса (золотая) будет указывать допуск, который в нашем примере составляет: ± 5%
Для расчета минимального и максимального значений сопротивления мы умножаем значение сопротивления на процент допуска, чтобы получить следующие значения:
Минимум = 750000 - (750000 x 5/100) = 750000 - 37500 = 712500 = 712,5 кОм
Максимум = 750000 + (750000 x 5/100) = 750000 + 37500 = 787500 = 787,5 кОм

Исключения

A ноль- Ом резистор - это резистор, имеющий одну черную полосу.Его сопротивление приблизительно равно нулю, и он используется для соединения двух дорожек на печатной плате (PCB). Используется ли он в автоматизированной сборке печатных плат, где использование того же оборудования, которое используется для установки других резисторов, проще, чем использование отдельной машины для установки проволочной перемычки.

Резисторы, изготовленные для использования в военных целях, могут иметь дополнительную полосу, указывающую частоту отказов.

Другие ресурсы

Вам нравятся файлы cookie? Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство работы с нашим сайтом.Узнать больше Понятно! Калькулятор цветового кода резистора

(3-полосный, 4-полосный, 5-полосный и 6-полосный)

Цветовой код резистора был разработан в 1920 году. Цветные полосы напечатаны на корпусе крошечных компонентов резистора. Как правило, для цветового кода мы можем использовать мнемонику резистора под названием BBROY Great Britain Very Good Wife. Тогда как первая буква обозначает уникальный цвет.

Этот ярлык с цветовым кодированием содержит аббревиатуру для обозначения номинала резистора.

Резистор
Цветовой код Обозначение
Код цвета Резистор Аббревиатура Цвет ремешка
0 B

Чернить

1 B

коричневый

2 R

красный

3 O

апельсин

4 Y

Желтый

5 G

Зеленый

6 B

Синий

7 В

фиолетовый

8 G

Серый

9 Вт

белый

Резисторы используют стандарт кодирования BS1852 (британский стандарт) для представления значений.Он использует букву «R» для ом, «K» для килоомов и «M» для мегаомов. Например, резистор 4,7 кОм отображается как 4K7.

Цветные полосы резистора

Резисторы из углеродного состава имеют от 3 до 6 цветовых полос резисторов. Трехполосный резистор трех цветов с множителем и без допуска.

Можно выбрать три диапазона, чтобы узнать номинал резистора. Принимая во внимание, что 4-полосные, 5-полосные и 6-полосные резисторы имеют дополнительную полосу, известную как допуск.

На диаграмме цветового кода показаны 3 полосы, 4 полосы, 5 полос и 6 полос резисторов.

3-х полосный резистор 4-полосный резистор 5-полосный резистор 6-полосный резистор
1-я полоса Первая цифра Первая цифра Первая цифра Первая цифра
2-я полоса Вторая цифра Вторая цифра Вторая цифра Вторая цифра
3-я полоса Значение множителя Значение множителя Третья цифра Третья цифра
4-я полоса Значение допуска Значение множителя Значение множителя
5-я полоса Значение допуска Значение допуска
6-я полоса Температурный коэффициент

Чтобы узнать, как найти цветовой код, каждый цвет обозначает число от 0 до 9.Это число может использоваться как первая значащая цифра и вторая значащая цифра для 3-х и 4-х диапазонов. Для 5-полосных и 6-полосных резисторов первые 3 цифры обозначают значащие числа.

Значение множителя умножается на значащую цифру (одну, две или три цифры), чтобы получить желаемое значение сопротивления. В дополнение к этому 4-полосные, 5-полосные и 6-полосные резисторы имеют значение допуска от ± 0,10 до ± 10.

Шестиполосный резистор имеет особое свойство - температурный коэффициент сопротивления, выраженный в ppm / Кельвинах.Более высокое значение ppm указывает на то, что резистор может выдерживать более высокую или более низкую температуру. Изменение сопротивления постоянно зависит от температуры.

Таблица цветов резистора

- 3 полосы, 4 полосы, 5 полос и 6 полос

Чтобы понять, как читать цветовой код резистора для 3/4/5/6-полосных резисторов, вы можете использовать эту цветовую таблицу.

Из приведенной выше таблицы каждая цветная полоса на резисторе представляет собой число. Например, для расчета 1,2 МОм резистор показывает коричневые, красные и зеленые цвета (читать слева направо).Теперь поместите первые две полосы как числовое значение и третью полосу как множитель (10 5 ).

Отклонения в цветовой кодировке резисторов

Надежность

Для соответствия военным требованиям резисторы часто изготавливаются с диапазоном надежности. Этого ремешка нет в коммерческой электронике. Обычно 4-полосный резистор имеет полосу надежности.

Резистор нулевой сопротивления

Этот резистор имеет одну черную полосу, используемую для соединения дорожек на печатной плате (PCB).Он используется как соединение между двумя суставами.

Резисторные полосы с золотом и серебром

Золотая и серебряная полосы часто ошибочно представляют истинный цвет резистора. Следовательно, они заменены полосами серого и желтого цветов.

Как пользоваться калькулятором цветового кода резистора

Инструмент калькулятора резисторов вычисляет цветовой код для 3-полосных, 4-полосных, 5-полосных и 6-полосных резисторов, обычно в диапазоне Ом, Кило Ом и Мега Ом.

Калькулятор сопротивления имеет от 1 до 6 цветов полос с множителем (Mul), допуском (Tol) и PPM / Кельвином.Вы должны выбрать правильный цвет, соответствующий каждому столбцу. Значение допуска говорит о точности изготовления резистора. Обычно для золота он составляет 5%, а для серебра - 10%.

Отображает истинное значение сопротивления с допуском и температурным коэффициентом сопротивления.

Примеры цветового кода резистора

Чтобы узнать больше, давайте обсудим несколько примеров цветовой маркировки резисторов для 4-, 5- и 6-полосных резисторов.

4 полосы Цветовой код

Например, 4-полосный резистор имеет цвет Коричневый Черный Оранжевый Золотой.Какое значение резистора?

Используя цветовую таблицу, запишите значения как: 1/0/10 3 = 10 * 10 3 = 10 кОм / 10 кОм. Допуск для золота составляет ± 5%. Таким образом, значение колеблется от 9,5 кОм до 10,5 кОм.

5-полосный цветовой код

Другой пример (Из таблицы): 5-полосный резистор имеет цвет Черный - Коричневый Черный Красный Коричневый.

Запишите значения как, 0/1 // 0/10 2 = 10 * 100 = 1 кОм / 1 кОм. Допуск для Брауна составляет ± 1%. Следовательно, сопротивление резистора составляет 900 Ом к 1.01КОм

6-полосный цветовой код

6-полосный резистор имеет черный коричневый красный коричневый синий коричневый

Используя таблицу, значения: 0/1/2/101 = 120 Ом / 120R. Допуск для синего составляет ± 0,25%, а температурный коэффициент сопротивления составляет 100 частей на миллион. Таким образом, сопротивление становится 119,7 Ом -120,3 Ом

.

Номиналы стандартных резисторов

Электронное цветовое кодирование стандартизировано Ассоциацией электронной промышленности (EIA), а затем и Ассоциацией производителей радиооборудования (RMA) в качестве стандартной цветовой маркировки резисторов.

Этот код маркировки меняется от одного десятилетия к другому. Это известно как цветовой код EIA. Для каждого диапазона допуска EIA выделяет серию E (E3, E6, E12, E24 и E96) для обозначения номиналов резисторов.

Стандартные декадные резисторы (также известные как предпочтительные значения) показаны в таблице ниже. Расчет сопротивления начинается с 1 Ом с диапазоном допуска (36%, 10%, 5% и 1%).

Серия E3 - сопротивление с допуском ± 36% (значение в омах)
1.0 2,2 4,7
Серия E6 - сопротивление с допуском ± 20% (значение в омах)
1,0 1,5 2,2 3,3 4,7 6,8
Серия E12 - сопротивление с допуском ± 10% (значение в Ом)
1,0 1,2 1,5 1.8 2,2 2,7 3,3 3,9 4,7 5,6
Серия E24 - сопротивление с допуском ± 5% (значение в Ом)
1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,2 2,4
2,7 2,9 3,0 3,3 3,6 4.3 4,7 5,1 5,6 6,2
6,8 7,2 8,2 9,1
Серия E96 - сопротивление с допуском ± 1% (значение в Ом)
1 1.02 1,05 1,07 1,10 1,13 1,15 1,18 1,21 1,24
1.27 1,30 1,33 1,37 1,40 1,43 1,47 1,50 1,54 1,58
1,62 1,65 1,69 1,74 1,78 1,82 1,87 1,91 1,96 2,00
2,05 2,10 2,15 2,21 2,26 2.32 2,37 2,43 2,49 2,55
2,61 2,67 2,74 2,80 2,87 2,94 3,01 3,09 3,16 3,24
3,32 3,40 3,48 3,57 3,65 3,74 3,83 3,92 4,02 4,12
4.22 4,32 4,42 4,53 4,64 4,75 4,87 4,99 5,11 5,23
5,36 5,49 5,62 5,76 5,90 6,04 6,19 6,34 6,49 6,65
6,81 6,98 7,15 7,32 7,50 7.68 7,87 8,06 8,25 8,45
8,66 8,87 9,09 9,31 9,53 9,76

Чтобы найти номиналы резисторов из серии E, выберите предпочтительный резистор с допуском. Мы получим сопротивления, умножив значение на постоянную множителя. Например, резистор серии E6 (1 Ом) с допуском ± 20, набор сопротивлений 1, 20, 400, 8K, 160K.

Заключение

Углеродные полосовые резисторы не имеют напечатанных значений сопротивления и допусков на корпусе из-за их размера. Таким образом, таблица цветового кода резистора и калькулятор помогают определить номинал резистора без использования цифрового мультиметра.

Вот некоторые моменты, которые следует помнить о цветовой кодировке резистора.

  1. Цветовой код резистора говорит о том, что пятая полоса черная, какой тип резистора?

    Для резистора с проволочной обмоткой 5-я полоса черного цвета, а для плавкого резистора 5-я полоса белого цвета.Если только одна полоса (черного цвета) посередине, то это резистор нулевым сопротивлением.

  2. С какой стороны читать резистор?

    Читайте слева направо. Идея в том, что золотые или серебряные полосы (для допуска) присутствуют с правой стороны. Если золотая, серебряная полосы отсутствуют, то первой полосой будет полоса, которая находится близко к свинцу.

  3. Какой тип серии E используется чаще всего?

    В большинстве схем предпочтительными сериями являются E6, E12 и E24.Серии E96 дороги, так как их толерантность меньше.

Tweaking4All.com - Калькулятор цвета резистора

Этот калькулятор цвета резистора позволяет вводить цветовые коды резисторов, чтобы определить их возраст (значение) в омах, но он также работает и в обратном направлении, позволяя вам ввести желаемый возраст в омах, чтобы узнать, какие цветовые коды необходимы для резистора. должно быть.

У меня был этот на всех моих старых сайтах с давних пор… но я часто захожу туда, когда играю с электронными проектами.
В какой-то момент я подумал, что ему может понадобиться обновление, и, вероятно, он также должен получить доступ к Tweaking4All.

Обновленная версия теперь также может рассчитывать с 5-ти полосными резисторами.



Калькулятор цвета резистора

Калькулятор цвета резистора, конечно же, можно использовать бесплатно, он был написан мной на JavaScript примерно в 1999 или 2000 году.

Оригинал был основан на старой выдвижной картонной карточке, которую мой отец использовал для определения значений и цветов, и она была доступна на WeetHet.nl в течение многих лет, и после небольшого обновления я также разместил его здесь.

Использование : Выберите свой цвет или значение в раскрывающихся списках ниже, и расчет резистора и сопротивления в омах изменится автоматически.

Первое кольцо Второе кольцо Третье кольцо 1 Множитель Допуск Температура 2 Частота отказов 3
Цвета: черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелый черныйкоричневыйкрасныйОранжевыйжелтыйзеленыйсинийфиолетовыйсерыйБелыйСеребряныйЗолотый (нет) серебро, золото, красный, коричневый, зеленый, синий, фиолетовый, серый, коричневый, красный, оранжевый, желтый, коричневый, красный, оранжевый, желтый,
Значения: 0123456789 0123456789 0123456789 x 1x 10x 100x 1,000x 10,000x 100,000x 1,000,000x 10,000,000x 100,000,000x 1,000,000,000x 0.01x 0,1 20% 10% 5% 2% 1% 0,5% 0,25% 0,1% 0,05% 100 частей на миллион / K50 частей на миллион / K15 частей на миллион / K25 частей на миллион / K 1% 0,1% 0,01% 0,001%

Расчетное сопротивление в омах:

4,7 кило Ом (± 5%)

Примечания:
1 В современных металлопленочных резисторах для обозначения его значения используется дополнительная полоса, иногда называемая «5-полосным кодом».
2 Кольцо температуры (коэффициента) часто встречается с прецизионными резисторами, указывая на изменение сопротивления, вызванное изменениями температуры.
3 Кольцо надежности (или: частота отказов) редко используется в коммерческих приложениях, но часто используется в военных приложениях.

Обнаружена блокировка рекламы

Пожалуйста, рассмотрите возможность отключения блокировщика рекламы на нашем веб-сайте.
Мы полагаемся на эти объявления, чтобы иметь возможность запускать наш веб-сайт.
Вы, конечно, можете поддержать нас и другими способами (см. Раздел «Поддержка нас» слева).

Номиналы стандартных резисторов

Доступны не все возможные значения, отчасти из-за того, что все резисторы имеют определенные допуски.
Например, резистор 100 Ом с допуском 10% на самом деле может иметь значение от 90 до 110 Ом.

Вот почему МЭК (Международная электротехническая комиссия) устанавливает значения сопротивления и допусков в качестве нормы и называются «предпочтительными значениями резисторов» или серией E (стандарт IEC 60063).

Чтобы помочь вам (и себе) найти наиболее подходящий резистор, я создал интерактивную таблицу определенных значений серии E.
Наиболее часто используемая серия E - это, несомненно, серия E12.

В таблице ниже; отметьте серию, которую хотите посмотреть. Красные прямоугольники указывают на то, что значение существует в этой серии. Серые поля указывают на то, что значение существует в серии, которую вы не выбрали.
Например, при выборе только серии E12 вы сразу увидите, какие из значений серии E12 также существуют в другой серии.
Вы можете выбрать несколько серий одновременно.

0

9000

000

4 132

900

000

5

900

0

000

3

00 900 •

900

0

55

000 •

000 900

00 900 •

000 900

0

000

55

000 •

000 900

55

000 •

000 900

55

000 •

000 900

000 900

252

0

03

284

6

0 •

3

36

2

0 •

0

000

900

55

000 •

000 900

0

9003 5 750 90 035

90 035

Значение

E192

E96

E48

E24

E12

E6

100

101

102

104

5

0 •

0 •

5

105

000 106

107

109

111

000

11 3

114

000 •

000 •

000

115

5000 900 •

5000 900

117

25

120

000 121

123 2 9000

124

000

126

127

000 •

000 •

000

129

5000 900 •

5000 900

130

0

133

25

36

137

5

138

000
140

142

00

0 •

000

0

143

145

147

149

4

4

152

5000 900 •

5000 900

154

000
156

158

00

0 •

000 900

160

164

000 •

165

167 5

036

169

172

176

000 •

000 •

000
178

180

180

182

184

187

000 •

189

191

9018 9018

196

200

000

203

205

208

210

000 213

215

218

4 9018 900 •

4 9018

221

0 •

0 •

0

223

226

229

5

000 •

232

25

36

237

9

240

243

246

0 •

0 •

0

249

5

5

255

5 9003

5

258

264

267 9003 6

270

271

00 •

000

0 •

000 900

274

31

280

287

291

294

9003 6

298

300

000 •

000 •

000
301

305

309

316

000 •

000 •

000

320

5000 900 •

2000 900

324

9003 6

328

9000 •

330

332

25

336

0 •

0

340

344

348

00 •

000

0

352

357

9003 6

360

5000 •

361

4 9018

370

000

374 901 84

379

000

383

5

000 •

388

25

9003 6

392

397

402 9184

407

000 •

000

0 •

0

412

• 900 05

417

000

000

422

427

9003 6

432

27

36

442

448

453

• 900 05

459

464

470

475

9003 6
481

487

493

499

505

• 900 05

510

511

517

523

530

536

542

549

556

• 900 05

560

562

569

576

583 900 02 •

590

597

604

612

• 900 05

619

620

626

634

642

900 02 •

649

657

665

673

• 900 05

680

681

690

698

706

900 02 •

715

723

732

741

759

768

777

787

900 02 •

796

806

816

820

825

835

845

856

866

900 02 •

876

887

898

909

910

920

931

942

953

900 02 •

965

976

988


Tips and Tricks

When buying a Resistor Kit

When looking for a nice selection of resistors, you could get started with one of those starter kits you can buy online.
Эти комплекты обычно включают в себя общие значения и предлагают подходящее количество резисторов на каждое значение - это, безусловно, хорошее начало при работе с электроникой.

Однако есть несколько моментов, на которые следует обратить внимание (из личного опыта):

  1. Убедитесь, что цветовой код остается читаемым .
    Довольно много китайских упаковок включают резисторы с большим количеством цветных колец, и иногда непонятно, с чего начать считывание цветов.
    Кроме того, на некоторых из них есть кольца, которые напечатаны на них довольно небрежно, что затрудняет определение их реальной стоимости.
  2. Убедитесь, что указаны как минимум значения серии E12, предпочтительно также серия E24 для больших наборов .
  3. Резисторы с допуском 5%, 10% или 20% намного легче читать - вам не всегда нужны резисторы с более низкими допусками .
    Некоторые из этих комплектов поставляются с резисторами с меньшими допусками. Это может быть здорово, но имейте в виду, что большинству начинающих любителей не очень часто нужны резисторы с таким низким допуском.
    Однако: резисторы с низким допуском могут быть затруднительны при чтении их значений, поскольку последнее кольцо не из серебра или золота.
    Поэтому, прежде чем выбирать комплект с высокой толерантностью: убедитесь, что он вам действительно нужен (а если вы не уверены: скорее всего, он вам не понадобится!).
Убедитесь, что вы читаете цвета в правильном порядке!

Обычно резистор имеет серебряную или золотую полосу на КОНЦЕ.
Держите это справа (как показано выше). Теперь вы видите правильный порядок цветовых кодов (слева направо).

Измерительный резистор

Иногда, особенно на поврежденном или грязном оборудовании, цветовые коды могут быть очень трудночитаемыми.
Рекомендую использовать штатный мультиметр (омметр) для измерения сопротивления (если резистор не совсем поджарился).

Примечание : Помните, что не держите пальцы на контактах тестеров мультиметра или выводах резистора, иначе вы включите себя параллельно резистору, и мультиметр, скорее всего, покажет ошибочное значение !

Примечание : Не пытайтесь измерить резисторы в цепи, так как на результат, скорее всего, будут влиять другие компоненты в цепи, что приведет к неправильному значению…

КАЛЬКУЛЯТОР ЦВЕТОВОГО КОДА РЕЗИСТОРА

Как видно из приведенной выше диаграммы 4-х полосных цветовых кодов резисторов , первые две цветовые полосы имеют значения коричневый = 1, красный = 2, оранжевый = 3 и так далее.

Третья цветная полоса - это множитель первых двух полос. Здесь черный - 1, коричневый - 10, красный - 100 и так далее. Другими словами, значение третьей полосы (множителя) - это число 10, возведенное в степень цветового кода. Например, красный в третьей полосе равен 10² или 100.
Эта третья полоса также имеет 2 новых цвета, где золото = 0,1 и серебро = 0,01.

Четвертая полоса - это допуск резистора и показывает, насколько точно резистор был изготовлен.Золото = 5%, серебро = 10% и вообще никакого браслета = 20%.

Теперь, когда мы знаем значения каждого цвета, давайте попробуем вычислить несколько примеров значения сопротивления.

Глядя на резистор №1, мы видим красный, красный, зеленый, золотой цветов.
Таблица цветовых кодов «переводит» это в 2 2 и 100 000
, что равно 2 2 × 100 000 или 2 200 000 Ом, и не забывайте о золотой 4-й полосе, которая указывает на допуск 5%.

Резистор # 2 имеет цвет оранжевый оранжевый желтый серебристый что «переводится» в 3 3 × 10 000 или 330 000 Ом и допуск 10%.

Резистор № 3 имеет цвет , желтый, фиолетовый, серебристый, , что означает 4 7 × 0,01 или 0,47 Ом, и отсутствие четвертой полосы указывает на допуск 20%.

Пятиполосные резисторы
Используйте 5-полосную диаграмму, чтобы решить следующие проблемы.
Для резистора 4 мы видим первые 3 полосы - фиолетовую, зеленую и красную, которые «переходят» в 7, 5 и 2. Глядя на четвертая полоса (множитель), мы видим, она коричневая и имеет значение 10.
Итак, значение сопротивления составляет 7 5 2 × 10, что равно 7 520 Ом или 7.52 кОм.
Полоса 5 красного цвета, что указывает на допуск 2%, а коричневая шестая полоса означает, что температурный коэффициент составляет 100 частей на миллион (ppm).

Изучив резистор 5, первые 3 полосы - коричневые, черные и синие, а четвертая полоса (множитель) - зеленая. Итак, эти цвета преобразуются в 1 0 6 × 100 000, что соответствует 10 600 000 Ом или 10,6 Мега Ом.
Коричневая пятая полоса и красная 6-я полоса означают, что резистор имеет допуск 1% и температурный коэффициент 50 ppm.


Если вы читали эти инструкции, вы, вероятно, хорошо понимаете, как определять номинал резистора по его цветам. Опять же, всегда есть калькулятор, который значительно упрощает решение задач.

Соответствующий калькулятор резисторов можно найти здесь: Резисторы параллельно

_____________________ Вернуться на главную страницу

Авторские права © 1999 - 1728 Программные системы

Руководство по цветовым кодам резисторов и калькулятор

В этом руководстве по цветовым кодам резисторов мы покажем вам, как интерпретировать значение резистора в зависимости от цвета полос.

Умение быстро распознать номинал резистора - чрезвычайно удобный навык в электронике, так как он сэкономит вам много времени.

Мы включили калькулятор цветовой кодировки резистора, чтобы вы могли быстро определить номинал резистора. Это также удобно для проверки того, что вы покупаете правильные резисторы для своего следующего проекта.

Это руководство должно пригодиться вам, если вы новичок в электронике и занимаетесь некоторыми из наших проектов Arduino или проектов Pi, которые связаны со схемами.

Какой цветовой код у резисторов?

Цветовой код резистора - это способ определения номиналов резистора. Почти все резисторы с выводами, которые имеют номинальную мощность 1 Вт или меньше, будут иметь цветной код, напечатанный на них.

Резистор может иметь до 6 цветовых полос. Вместе эти цветные полосы определяют атрибуты этого резистора. Эти атрибуты включают базовое значение сопротивления, множитель сопротивления, допуск, а также температурный коэффициент.

Как минимум, для цветовой шкалы резистора требуется две полосы. Одна полоса указывает значение сопротивления, а другая - множитель. Однако, как правило, вы обнаружите, что в большинстве резисторов используется 4-полосная или 6-полосная система цветового кода.

Этот цветовой код резистора определен как международный стандарт Международной электротехнической комиссией в публикации IEC 60062.

Стандарт определяет всю маркировку резисторов и конденсаторов.В дополнение к системе цветовой кодировки существует также числовая система, которая в основном используется для резисторов SMD.

Помимо обозначений, фактические значения сопротивления резисторов стандартизированы. Эти стандартизованные значения называются «предпочтительными значениями» или «резисторами серии E».

Калькулятор цветового кода резистора

Наш калькулятор цветового кода резистора - это быстрый и простой способ определить номинал любого резистора. Непосредственно под ним есть несколько инструкций по использованию калькулятора.

Первая цифра Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 2 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Цифра 3 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый Множитель x1 Ом Черныйx10 Ом Коричневыйx100 Ом Красный x1K Ω Желтый x100K Ω Зеленый x1M Ω Синийx10M Ω Фиолетовый x100M Ω Серый x1G Ω Белый ÷ 10 Ω Серебристый ÷ 100 Ω Допуск на золото ± 1% Коричневый ± 2% Красный ± 3% Оранжевый ± 4% Желтый ± 0,5% Зеленый ± 0,25% Синий ± 0,10% Фиолетовый ± 0,05% Серый ± 5% Серебро ± 10% Золото Температурный коэффициент 100 ppm / ° C Коричневый 50 ppm / ° C Красный 15 ppm / ° C Оранжевый 25 ppm / ° C Желтый 10 ppm / ° C Синий5 ppm / ° C Фиолетовый

Для использования нашего простого Калькулятор цветового кода резистора, все, что вам нужно сделать, это использовать раскрывающиеся списки, чтобы выбрать цвет каждой полосы на резисторе.

Калькулятор автоматически вычислит все значения вашего резистора на лету.

Цветовой код резистора

Ниже мы включили таблицу, чтобы показать разницу между 4-полосным, 5-полосным и 6-полосным резисторами.

Вы заметите, что единственная большая разница между 4-полосными и 5-полосными резисторами. У 5-полосного резистора есть еще одна полоса, которая помогает обозначить число.

Эта дополнительная полоса цифр помогает при объявлении резисторов большего размера и имеет более точные значения по сравнению с 4-полосным резистором.

6-полосный резистор аналогичен 5-полосному резистору, но имеет дополнительную полосу, которая используется для отображения температурного коэффициента.

Полосы резистора

Полосы 4-полосный резистор 5-полосный резистор 6-полосный резистор
1-я цифра 1-я цифра 1-я цифра 1-я цифра
2-я 2-я цифра Цифра 2-я цифра 2-я цифра
3-я Множитель 3-я цифра 3-я цифра
4-я Допуск Множитель Множитель
5-я Не применимо Допуск Допуск
6-й Неприменимо Неприменимо Температурный коэффициент

Полосы цифр

Полосы цифр - это первые три цветных полосы на 5-полосном резисторе и первые две полосы на 4-х полосном резисторе.

Эти полосы используются для обозначения значения сопротивления этого резистора. Каждый цвет представляет собой число от 0 до 9 .

Используя нашу таблицу ниже, вы можете увидеть, какой цвет представляет определенное число. Под графиком мы показываем вам пример того, как использовать его для расчета сопротивления резистора.

Цвет Цифра
Черный (только для 2-го и 3-го диапазонов) 0
Коричневый 1
Красный 2
Оранжевый 3
Желтый 4
Зеленый 5
Синий 6
Фиолетовый 7
Серый 8
Белый 9

Например, используя таблицы на этой странице с 5-полосным резистором, мы можем определить значение первых трех цифр.

Используя резистор красно-коричневый черный коричневый коричневый , мы можем вычислить, что значение базового сопротивления до применения умножителя составляет 210 Ом .

1-я цифра 2-я цифра 3-я цифра Множитель Допуск
Красный Коричневый Черный Коричневый Коричневый
2 1 0 900 x 10 ± 1%

Диапазон множителя

Полоса умножителя - это третья полоса на трехцветной полосе и четвертая полоса на 5- и 6-полосном резисторе.

Эта полоса используется для получения реального значения сопротивления резистора.

Значение , полученное из полос цифр на резисторе, умножается на полосу умножителя для вычисления фактического значения сопротивления резистора.

На основе нашего примера, использованного в разделе «Цифровые диапазоны», мы умножаем наше базовое значение 210 Ом на наш множитель, который составил x 10 .

Значение множителя означает, что фактическое значение сопротивления резистора в нашем примере составляет 2.10 кОм .

Цвет Значение
Черный x 1
Коричневый x 10
Красный x 100
Оранжевый x 1000
Желтый x 10 000
Зеленый x 100 000
Синий x 1000000
Фиолетовый x 10 000 000
Серый x 100 000 000
Белый x 100 000 000 000
Серебро ÷ 10
Золото ÷ 100

Полоса допуска

Полоса допуска - четвертая полоса на 4-полосном резисторе и пятая полоса на 5-полосном и 6-полосном резисторе. -полосный резистор.

Допуск на резисторе показывает, насколько больше или меньше можно ожидать от заявленного сопротивления.

Например, резистор 2,10 кОм с допуском ± 1% будет иметь минимальное сопротивление 2,079 кОм и максимальное сопротивление 2,121 кОм .

Цвет Значение
Коричневый ± 1%
Красный ± 2%
Оранжевый ± 3%
Желтый ± 4%
Зеленый ± 0.5%
Синий ± 0,25%
Фиолетовый ± 0,10%
Серый ± 0,05%
Серебро ± 5%
Золото ± 10%

Вы можете рассчитать максимальное и минимальное сопротивление для любого резистора с диапазоном допуска, используя простую математику.

Во-первых, предположим, что значение допуска_процента равно значению допуска на резисторе.В случае резистора в нашем примере ( Красный Коричневый Черный Коричневый Коричневый ) это 1%.

  допустимость_процента = 1

Затем нам нужно преобразовать значение допуска из процента в десятичную систему, разделив значение на 100. Мы назовем это значение допуском .

  допуск = допуск_процент / 100
допуск = 1/100
Допуск = 0,01

Далее мы говорим, что сопротивление равно сопротивлению резистора, которое в нашем примере равно 2.10к . Мы можем опустить букву «К» в математических вычислениях.

  сопротивление = 2,10

Теперь, когда у нас есть допуск в виде десятичной дроби и значение сопротивления уменьшено до сопротивления , нам нужно умножить их вместе, чтобы вычислить процент, который он составляет от значения сопротивления.

Мы назовем это значение сопротивлением_толерантности .

  сопротивление_толерантность = сопротивление / допуск
сопротивление_толерантности = 2,10 х 0.01
сопротивление_толерантности = 0,021


Теперь, когда у нас есть процент допуска сопротивления как значение, мы можем легко вычислить максимальное и минимальное значения сопротивления, используя простое сложение и вычитание.

  minimum_resistance = сопротивление - сопротивление_tolerance
минимальное_сопротивление = 2,10 - 0,021
minimum_resistance = 2,079

maximum_resistance = сопротивление + сопротивление_толерантность
максимальное_сопротивление = 2,10 + 0,021
maximum_resistance = 2,121


Температурный коэффициент

Температурный коэффициент (иногда называемый «Tempco») - это 6-я полоса на 6-полосном резисторе.

Эта полоса определяет изменение сопротивления при изменении температуры окружающей среды.

Цвет Значение
Коричневый 100 ppm / ° C
Красный 50 ppm / ° C
Оранжевый 15 ppm / ° C
Желтый 25 ppm / ° C
Синий 10 ppm / ° C
Фиолетовый 5 ppm / ° C

Примеры цветового кода резистора

В этом разделе мы собираемся пройти через три образца резистора.Есть образец для 4-полосного резистора, 5-полосного резистора и 6-полосного резистора.

Мы расшифруем цветовой код каждого образца резистора и покажем, как мы рассчитали каждое значение.

4-полосный резистор

Первый резистор, в который мы собираемся углубиться, - это 4-полосный резистор. Этот резистор проще всего декодировать, поскольку у него наименьшее количество полос.

Для начала сопоставим каждую цветовую полосу с ее значением. Используя простую таблицу ниже, мы можем заполнить данные из наших таблиц выше.

1-я цифра 2-я цифра Множитель Допуск
Зеленый Зеленый Коричневый Серебристый
5 5 x 10 ± 5%
Расчет сопротивления 4-полосного резистора

По цветным полосам резисторов и множителю мы можем рассчитать фактическое сопротивление 4-полосного резистора в нашем примере.

Базовое сопротивление, полученное из двузначных полос, Зеленый и Зеленый , составляет 55 .

  base_resistance = 55

Чтобы получить фактическое значение нашего резистора, нам нужно умножить значение, полученное из диапазонов цифр, на нашу полосу множителя.

Из полосы множителя Brown мы знаем, что нам нужно умножить наше базовое значение сопротивления на 10 .

  множитель = 10

Используя эти два значения, мы можем вычислить, что наш образец резистора имеет сопротивление 550 Ом .

  сопротивление = базовое_сопротивление * множитель
сопротивление = 55 * 10
сопротивление = 550
Расчет допуска для 4-полосных резисторов

Расчет допуска для резистора прост.Все, что вам нужно, это окончательное значение сопротивления из предыдущего шага и значение из диапазона допуска резистора. Запишем это значение как , сопротивление .

  сопротивление = 550

Теперь нам нужно преобразовать наш допуск из процента в десятичный. Мы можем сделать это, просто разделив его на 100. По «серебряной» цветной полосе на резисторе мы знаем, что допуск этого резистора составляет «5%».

  допуск = допуск_процент / 100
допуск = 5/100
допуск = 0.05

Теперь, когда наш допуск преобразован в десятичную дробь, нам нужно вычислить процент, который составляет допуск нашего резистора. Мы назовем это сопротивление_толерантности и можем вычислить его, разделив наше сопротивление на наше десятичное значение допуска.

  Resistance_tolerance = сопротивление x допуск
сопротивление_толерантность = 550 х 0,05
Resistance_tolerance = 27,5

Теперь, когда мы рассчитали величину отклонения для допуска резисторов, мы можем вычислить, каковы максимальные и минимальные допуски для нашего резистора.

Эта математика проста: нужно вычесть и прибавить наш расчет Resistance_tolerance к нашему базовому значению сопротивления.

  minimum_resistance = сопротивление - сопротивление_tolerance
minimum_resistance = 550 - 27,5
minimum_resistance = 522,5

maximum_resistance = сопротивление + сопротивление_толерантность
максимальное_сопротивление = 550 + 27,5
maximum_resistance = 577,5

Завершив наши вычисления, мы теперь знаем, что с допуском 5% наш резистор 550 Ом имеет минимальное сопротивление 522.5 Ом и максимально возможное сопротивление 577,5 Ом .

5-полосный резистор

Наш второй пример резистора демонстрирует 5-полосный цветной резистор. Основное отличие этого резистора от 4-х полосного - добавление 3-й цифры.

Опять же, используя приведенные выше таблицы или калькулятор цветового кода резистора, вы можете быстро вычислить значение для каждой цветовой полосы резистора.

1-я цифра 2-я цифра 3-я цифра Множитель Допуск
Коричневый Черный Черный Коричневый Золото
1 0 0 900 x 10 ± 10%
Расчет сопротивления 5-полосного резистора

Расчет сопротивления 5-полосного резистора не сложнее, чем иметь дело с 4-полосным.Единственное отличие состоит в том, что добавлена ​​еще одна цифра, которая будет составлять наше базовое значение сопротивления.

По цветным полосам Коричневый Черный Черный на нашем резисторе мы можем определить, что сопротивление базы нашего резистора составляет 100 .

  base_resistance = 100

Затем мы можем прочитать нашу цветовую полосу множителя на резисторе. Эта полоса говорит нам, что нам нужно умножить сопротивление нашей базы на 10 , чтобы получить фактическое сопротивление резистора.

  сопротивление = базовое_сопротивление x множитель
сопротивление = 100 х 10
сопротивление = 1000


Из наших расчетов мы можем выяснить, что этот образец резистора имеет сопротивление 1 кОм .

Расчет допуска 5-полосного резистора

Расчет допуска 5-полосного резистора ничем не отличается от допуска 4-полосного резистора. Математика остается той же, что и в нашем примере с 4-полосным резистором.

6-полосный резистор

Наконец, у нас есть 6-полосный резистор.Единственная разница между 5-полосным резистором и 6-полосным резистором - это включение диапазона температурных коэффициентов.

Поскольку диапазон температурных коэффициентов не влияет на расчет допуска резисторов или значения сопротивления, мы не будем углубляться в математику для этого типа резистора.

Просто следуйте нашему предыдущему разделу, чтобы узнать больше о том, как рассчитать сопротивление и допуск 6-полосного резистора.

Чтобы облегчить себе жизнь, воспользуйтесь приведенной ниже небольшой таблицей, чтобы быстро записать значение каждой цветовой полосы резистора.

3
1-я цифра 2-я цифра 3-я цифра Множитель Допуск Температурный коэффициент
Оранжевый Черный Красный Оранжевый Серебристый Коричневый
0 2 x 1000 ± 5% 100 ppm / ° C

Используя нашу таблицу и некоторые простые математические вычисления, мы можем вычислить, что сопротивление базы нашего резистора составляет 302 Ом .Теперь, используя значение множителя 1000 , мы можем вычислить, что фактическое значение сопротивления образца резистора составляет 302 кОм .

  base_resistance = 302
множитель = 10000
сопротивление = base_resistance x множитель
сопротивление = 302 x 1000
сопротивление = 302,000


Надеюсь, это руководство по цветовому кодированию резистора помогло вам понять, как считывать значения с резистора, а калькулятор цветового кода резистора оказался полезным инструментом.

Если вам нужна помощь или у вас есть какие-либо советы, не стесняйтесь оставлять комментарии ниже.

Калькулятор цветовой маркировки резисторов - 4- и 5-полосные резисторы

Электронная цветовая кодировка была создана, чтобы упростить распознавание номиналов резисторов и других компонентов. Наш бесплатный калькулятор цветовой кодировки резисторов делает это еще проще. Этот универсальный инструмент не только позволяет пользователям определять номинал резистора на основе цветового кода, но также находить цветовые коды для 4- и 5-полосного резистора.

Как рассчитать цветовой код

Начните с выбора типа резистора; либо 4-, либо 5-полосный резистор.Затем вам будет предложено ввести сопротивление и единицы измерения (например, 10 Ом, 1 кОм, 5 МОм, 1ГОм). Наконец, вы выберете соответствующий допуск из раскрывающегося списка. После того, как вы ввели всю необходимую информацию, калькулятор отобразит правильный цветовой код.

Как рассчитать значение

Выберите правильный тип резистора. Затем вы должны щелкнуть по цветным полосам на изображении резистора. Когда вы увидите поле выбора цвета, щелкните соответствующие цветные полосы.После того, как вы выполните все эти шаги, калькулятор отобразит сопротивление резисторов, единицы измерения и допуск. Обратите внимание, что отображаемое значение всегда будет ближайшим предпочтительным значением резистора из серии "E".

FAQs

Подойдет ли этот калькулятор для трехполосных резисторов?

Да. Выберите тип 4-полосного резистора и не вводите ничего в поле, предназначенное для 4-й полосы. Трехполосный резистор не имеет диапазона допуска, что означает, что они имеют значение допуска 20%.

Как я могу использовать этот калькулятор для определения номинала 6-полосного резистора?

Хотя этот калькулятор предназначен для возврата значений и цветовых кодов для 4–5-полосных резисторов, он также работает и для 6-полосных резисторов. Все, что вам нужно сделать, это ввести первые пять цветов. Дополнительная полоса используется для обозначения надежности или температурного коэффициента 6-полосного резистора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
