Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками

Главная » Свет » Схема RGB контроллера для светодиодной ленты на PIC16F628 своими руками

Существует множество контроллеров, которые являются компактными устройствами, позволяющие изменять свечение RGB светодиодной ленты по своему желанию. При помощи подобных контроллеров можно создавать различные цветовые композиции подсветки интерьера, тем самым сделать комфортную обстановку в квартире, которая  поможет расслабиться и приятно отдохнуть.

В данной статье приведена схема RGB контроллера светодиодов или ленты, который можно собрать своими руками .

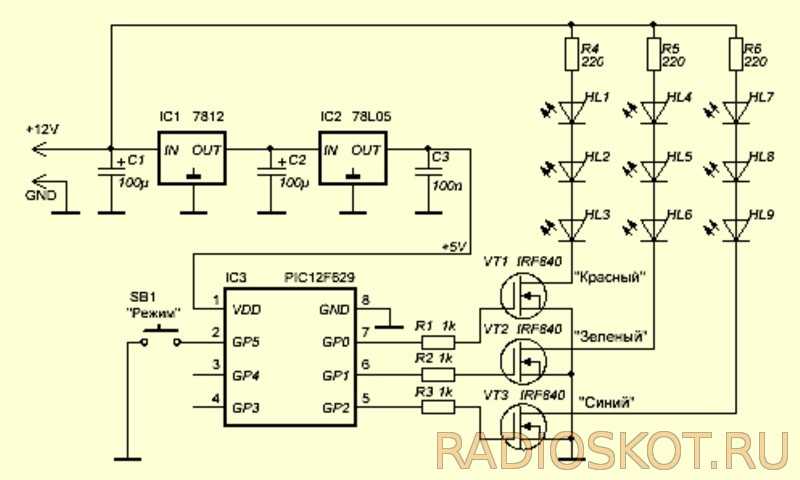

Схема собрана на популярном микроконтроллере PIC16F628 . Изменение и переключение яркости реализовано при помощи ШИМ. Контроллер позволяет управлять RGB светодиодами  либо RGB светодиодной  лентой по схеме подключения с общим анодом, суммарным током 10А и напряжением до 35 вольт.

Управление контроллером осуществляется двумя блоками переключателей SA и SB. Первый из них (SA) отвечает за переключение скорости изменения эффектов свечения, а при помощи второго (SB) можно выбрать одну из шести схем работы контроллера:

Схема  обеспечивает плавное переливание всех трех цветов с градацией 256 по каждому цвету, что в общей сложности получается более 16 миллионов оттенков.Питание контроллера светодиодов осуществляется стабилизатором DA1. На вход DA1 подается напряжение соответствующее напряжению питания светодиодов. Необходимо отметить, что в схеме отсутствует драйвер для светодиодов, который ограничивает ток.

Для светодиодов малой мощности ток потребления можно ограничить путем подключения соответствующего сопротивления. В светодиодных RGB лентах эти резисторы уже включены возле каждого светодиода, и ленту можно подключить напрямую к контроллеру, не забыв выбрать необходимое напряжение для данной ленты. Для более мощных светодиодов потребуется специальный стабилизатор, который можно сделать самостоятельно своими руками.

Управляющие сигналы с выходов микроконтроллера поступают на силовые ключи, в роли которых выступают мощные MOSFET транзисторы, рассчитанные на нагрузку до 10А.

Перечень необходимых деталей:

• 1 шт. — Микроконтроллер PIC16F628A;
• 1 шт. — Кварцевый резонатор на 20МГц;
• 2 шт. — Конденсатор 22пкФ;
• 1 шт. — Микропереключателя на 3;
• 1 шт. — Микропереключателя на 2;
• 3 шт. — Транзисторы IRL3103, IRL3705N, IRL2 203N;
• 1 шт. —  Стабилизатор L78L05;
• 1 шт. – Конденсатор 10мкф х 16В;
• 2 шт. – Конденсатор 0,1мкф;
• 7 шт. – Резистор 4,7кОм;
• 3 шт. – Резистор 10кОм;
• 3 шт. – Резистор 680Ом.

Скачать прошивку и печатную плату (32,2 KiB, скачано: 4 659)

Тестер транзисторов / ESR-метр / генератор

Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Симуляция в Proteus (14,8 KiB, скачано: 2 164)

Источник: www. alex-exe.ru

Блок питания 0…30В/3A

Набор для сборки регулируемого блока питания…

Подробнее

Categories Свет Tags PIC16F628, proteus, Светодиод, ШИМ

Отправить сообщение об ошибке.

Схемы подключения RGB светодиодной ленты через контроллер

Содержание:

• 1 Что такое RGB светодиодная лента
• 2 Что нужно для подключения RGB ленты
  • 2.1 Блок питания
  • 2.2 RGB контроллер
  • 2.3 RGB усилитель (led amplifier)
• 3 Подключение светодиодной RGB ленты
  • 3.1 Схема подключения RGB светодиодной ленты без усилителя
  • 3.2 Схема подключения ленты с RGB усилителем
• 4 Типичный ошибки при подключении
• 5 Готовые RGB лампочки под цоколь с пультом управления

Разноцветная светодиодная RGB лента – основной тренд 2018-2019 года. Разберем как ее правильно подключить, что такое RGB контроллер, усилитель и зачем они нужны.

Что такое RGB светодиодная лента

RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, способная при работе менять свой цвет. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Изменяя отдельно яркость свечения каждого кристалла, вы получаете любой цвет видимого спектра.

Что такое rgb светодиод

Внешне RGB led отличается от моноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.

Существуют особые led ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. Дело в том, что в трехцветном диоде белый цвет получается смешивая все три цвета в равных пропорциях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип led с четвертым кристаллом белого цвета.

Эти ленты (как и моноцветные) имеют несколько классов пыле- влагозащиты:

• IP20 – без защиты, боится влаги и пыли;
• IP67-69 – не боится пыли, может быть использована во влажной среде (ванна, аквариум).

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

• Светодиодная лента;
• блок питания;
• RGB-контроллер с пультом управления;
• RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

• Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
• радио-канал – позволяет пользоваться в пределах дома;
• Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Некоторые думают, что усилитель нужен для увеличения яркости и его нужно использовать даже для отрезка до 5 метров. Это в корне не верно.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Подключение светодиодной RGB ленты

Правильный порядок подключения элементов цепи выглядит следующим образом:

Правильный порядок подключения

Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.

Что будет, если подключить последовательно?

Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.

Неправильное подключениеПравильное подключение

Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

RGB коннектор

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.

Подробнее как соединять rgb ленту между собой.

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.

Клеммы подключения на БП

RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.

Клеммы подключения контроллера к светодиодам

В результате готовая схема в сборе должна иметь вид:

Схема в сборе

Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:

Порядок подключения RGB усилителя в цепьНазначение клемм led amplifier

Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.

Схема подключения RGB светодиодной ленты без усилителя

Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.

Электрическая схема подключения RGB освещения

Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:

Схема подключения 10 или 15

Схема подключения ленты с RGB усилителем

Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:

Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:

Схема подключения усилителя с 2 блоками питания

По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.

Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.

Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.

Схема: один БП несколько усилителей

Схема с несколькими параллельными усилителями с отдельным питанием.

Схема: несколько параллельных усилителей с отдельными БП

Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.

Правильная схема подключения 20 метров RGB ленты показана на видео.

Типичный ошибки при подключении

Последовательное подключение более 5 метров ленты. Этого делать нельзя.

Скрутки вместо пайки проводов (или коннекторов). Если не хотите паять, используйте коннекторы, они копеечные.

Несоблюдение порядка подключения: блок питания ⇒ контроллер ⇒ лента ⇒ усилитель ⇒ лента.

Экономия на блоке питания, покупая «впритык» по мощности. К сожалению, светодиоды гуляют как в плюс так и минус по потребляемым Ваттам. Покупая БП без 20-25% запаса, он будет работать на износ и через год вы купите новый, но уже с запасом.

Покупка контроллера излишней мощности. Хуже не будет, но деньги переплатите. Правильно подбирать по мощности 1 к 1.

Выбор очень мощных лент и монтаж без теплоотвода. Например SMD5050 120 led/m потребляет 28,8 Вт/м. При такой мощности светодиоды греются достаточно сильно и конструкцию нужно монтировать на теплоотвод – алюминиевый профиль. В противном случае диоды начинают деградировать, терять мощность и перегорать.

Готовые RGB лампочки под цоколь с пультом управления

Отдельно стоит упомянуть про готовые RGB изделия под цоколь E14 или E27.

Такие лапочки бывают в совершенно корпусах и исполнениях. Внутри лампа содержит компактный драйвер для питания от сети 220В, контроллер и трехцветные светодиоды.

Для полноценного освещения комнаты она не подойдет, т.к. несколько ламп синхронизировать в одну систему не получится. Используется как ночник или декор. Потребление 1-3 Вт/ч. Стоимость стартует от 3$ за Китай.

[DIY] Руководство по светодиодному освещению RGB с помощью Arduino и WLED

Знаете ли вы, что вы можете управлять своими светодиодными лентами (и многими другими вещами) по беспроводной связи со своего мобильного телефона? Кроме того, светодиодное освещение aRGB и RGB с использованием контроллера Arduino WLED — отличный способ сэкономить немного денег в эти трудные времена. За небольшую часть стоимости оборудования Corsair ICUE вы можете создать свои собственные беспроводные программируемые светодиодные ленты, используя только Arduino, несколько проводов, источник питания 5 В, паяльник и немного терпения.

WLED — это мощное программное обеспечение для управления беспроводной светодиодной лентой, которое позволяет вам управлять цветом, оттенком и даже применять пользовательские анимации. Можно даже создать настройку Ambilight для вашего игрового ПК, используя то же оборудование и некоторое программное обеспечение для захвата экрана, но это для более поздней статьи, я уже установил его вокруг экрана своего ПК, но нужно немного поработать.

Содержание

Итак, без лишних слов — позвольте мне показать вам, как вы можете использовать Arduino для беспроводного управления светодиодными лентами aRGB / RGB с помощью WLED .

Что такое Arduino?

Arduino — это электронная инженерная платформа с открытым исходным кодом для быстрого электронного прототипирования. Он может запускать обычный программный код, как и ваш компьютер, но вместо того, чтобы запускать множество программ одновременно, Arduino может запускать только одну за раз, в основном из-за ограничений памяти. Arduino поставляется с ограниченным (но пригодным для использования) объемом памяти, который можно использовать для программирования чего угодно, от роботов до систем орошения, систем оповещения и простых светодиодных лент.

Базовым языком программирования для системы Arduino является C++, который позволяет легко осваивать и изучать множество ресурсов, доступных в Интернете, которые помогут вам научиться программировать и Arduino с помощью C++.

Что такое программное обеспечение WLED?

WLED — это бесплатное приложение для контроллера светодиодной RGB-подсветки с открытым исходным кодом, доступное для Apple и iOS (нам нравится открытый исходный код), которое позволяет вам управлять адресуемыми светодиодными полосами RGB (aRGB) с вашего мобильного телефона.

• Поддерживает голосовые команды Alexa
• Синхронизация с Phillips Hue
• Более 100 предустановленных анимаций
• Adalight (PC Ambilight)
• Поддержка Hyperion
• Поддержка RGBW(W)

действительно надежный контроллер светодиодной ленты для энтузиастов DIY. Что хорошего в WLED, так это то, что он имеет установщик для Arduino практически одним щелчком мыши и поставляется с приложениями, уже опубликованными как на Android, так и в Apple Store, которые будут контролировать каждый аспект вашего освещения.

Быстрая и многофункциональная реализация веб-сервера ESP8266/ESP32 для управления светодиодами NeoPixel (WS2812B, WS2811, SK6812) или наборами микросхем на основе SPI, такими как WS2801 и APA102!

Что нужно купить для беспроводного управления светодиодными лентами?

Все аппаратное обеспечение, которое вам понадобится для создания собственного контроллера WLED со светодиодной лентой RGB, приведено ниже. Я умоляю вас не отвлекаться на программное обеспечение или пайку; на самом деле не так уж сложно припаять несколько маленьких кусочков, необходимых для начала работы, и программный процесс очень прост — обещаю

Бонус : Руководство по RGB-подсветке для геймеров

Это был первый проект беспроводной RGB-подсветки, в котором я когда-либо использовал паяльник, и я очень рад, что нашел время, чтобы освоить этот навык. Это заняло всего пару часов, но открыло мир возможностей с различными идеями сборки. Если вы не хотите паять, я бы порекомендовал вместо этого купить готовый комплект светодиодных лент. Однако это не будет совместимо с этим руководством.

Необходимое оборудование

Многие люди прекрасно справляются с запуском схемы без резистора, особенно на более коротких длинах, однако при длинных длинах 180+ светодиодов вам, вероятно, потребуется установить резистор на 330 Ом.

Артикул	Описание
1 метр WS2812 – 144 светодиода на метр	WS2812B имеют отдельные белые диоды SK6. Я выбрал BTF Lighting SK6812, который дал мне контроль над пастельными цветами и более широким диапазоном оттенков	Ссылка
Wemos D1 Mini ESP8266	Плата разработки Arduino на базе ESP8266. Он поставляется со встроенным USB и беспроводным интерфейсом и избавляет нас от необходимости паять эти компоненты отдельно.	Ссылка
Светодиодный провод 20AWG	Качественный светодиодный провод 20AWG избавит вас от многих головных болей в будущем, поскольку вы обретете уверенность в настройке, неизбежно вы начнете использовать более длинные длины.	Перемычка
Конденсатор 1000 мкФ	Рекомендуется шунтировать входные клеммы 5 В для защиты светодиодов и Arduino от скачков напряжения при первом включении источника питания. используя мою для питания моих огней. Удобно иметь его на всякий случай, это упрощает первоначальную настройку и тестирование.	Звено
Провода для макетной платы	Хотя вам понадобится всего один или два провода, их никогда не будет достаточно.	Ссылка
Источник питания 5 В	Сила тока будет определяться тем, сколько светодиодов вы хотите включить, формула для ее определения приведена ниже.	Ссылка
Паяльник	Вам понадобится регулируемый паяльник, способный паять около 400f. Я связал точный набор, который я сейчас использую, и он отлично подходит для пайки любителем.	Ссылка

Примечание. Wemos D1 mini — это крошечная плата Arduino с USB и беспроводной связью. Это идеально подходит для нашего приложения. Если вы не можете найти Wemos D1 Mini, подойдет любой ESP8266 со встроенным USB и беспроводной связью.

Схема подключения WLED ESP8266

Я построил схему, используя макетную плату, которую прикрепил к задней части экрана своего компьютера. Я взял за основу этот проект и установил 1,5 метра светодиодной ленты позади телевизора.

СОВЕТ ПРОФЕССИОНАЛА: Если у вас есть мерцающие светодиоды, использующие светодиоды SK6812 (у меня нет проблем со светодиодами от световых полос BTF, удалите резистор 330 Ом, так как он может испортить сигнал 3,3 В, отправляемый от Wemos D1 mini. В большинстве случаев , все будет в порядке

Я планирую перестроить схему с переключателем уровня, чтобы преобразовать логику 3,3 В в логику 5 В, но у меня она работает, как задумано, и я не хочу путать вещи

Как рассчитать потребляемую мощность светодиодной ленты

Если вы планируете использовать 10 светодиодов или меньше, вы можете просто использовать USB-кабель через Arduino и удалить адаптер 5 В со схемы подключения; однако, если вы планируете или используете более 10, вам понадобится внешний источник питания, вопрос в том, сколько?

Алгоритм потребляемой мощности светодиодной ленты

Каждый светодиод потребляет около 50 мА каждый, что означает, что для ленты из 30 светодиодов 5 В вам потребуется источник питания около 2 ампер. При максимальной яркости они будут потреблять около 1,5 ампер вместе взятых.

1. Подсчитайте, сколько светодиодов вы будете использовать
2. Подсчитайте, сколько миллиампер вы будете потреблять
3. Разделите миллиампер на 1000, чтобы получить потребляемый ток 1500 миллиампер / 1000 === 1,5 ампер

   Как установить WLED на Arduino для беспроводного управления адресными RGB-подсветками

   Приступить к работе очень просто, и потребуется около часа, чтобы собрать все вместе, установить программное обеспечение и начать работу. Я предполагаю, что у вас нет предыдущего опыта, и объясню, как создать собственное RGB-освещение, используя готовые светодиодные полосы RGB.

   1. Установите драйверы Wemos D1

   Прежде чем мы сможем взаимодействовать с нашим контроллером, нам нужно установить драйверы, чтобы Windows и программное обеспечение Pyflasher могли взаимодействовать с устройством и загружать наш код. Выберите операционную систему, на которой вы работаете, установите загруженный файл и переходите к следующему шагу.

   Страница загрузки драйвера Wemos. Он вообще не требует установки на вашу машину. Снова выберите операционную систему, в которой вы работаете, но на этот раз переместите исполняемый файл на рабочий стол, чтобы его можно было легко использовать позже.

   Загрузка Pyflasher

   3. Скачать WLED

   Есть несколько версий для загрузки WLED, но для нашего устройства нам нужна только одна. WLED_x.xx.x_ESP8266.bin . Я приложил скриншот, так что вы не ошибетесь. Замените x.xx.x их текущей версией.

   Релизы WLED на GitHub

   4. Вставьте WLED в Arduino

   Перед началом этого шага отключите все внешние источники питания. Если вы подключите питание 5 В к Arduino целиком, также используя USB, вы поджарите плату. Начните с подключения Arduino к свободному USB-разъему и откройте NodeMCU-Pyflasher.exe со своего рабочего стола.

   1. В раскрывающемся списке последовательных портов выберите последовательный порт, к которому подключено ваше устройство. Не беспокойтесь, если вы не знаете, вы можете попробовать настройку автоматического обнаружения
   2. В разделе «Прошивка NodeMCU» нажмите «Обзор» и выберите файл WLED_x.xx.x_ESP8266.bin
   3. . Об остальном не беспокойтесь. настроек, нажмите Flash NodeMCU и расслабьтесь.
   4. После завершения процесса прошивки отключите Arduino и снова подключите его для сброса.
   5. Возьмите устройство с поддержкой WiFi, например телефон или компьютер, и перейдите к следующему шагу.

   6. Подключитесь к новому устройству через Wi-Fi для настройки

   Я использую проводные сетевые кабели на всех своих компьютерах, поэтому вместо этого мне пришлось использовать мобильный телефон. Остальная часть процесса очень проста и займет всего несколько минут.

   Подключиться к точке доступаПанель управления для WLEDНастройка параметров беспроводной сетиПодключено к домашней сети0026
4. Он либо появится автоматически с наложением, позволяющим вам взаимодействовать с вашим Arduino с поддержкой WLED, в противном случае он скажет, что эта сеть требует входа, нажмите на беспроводную сеть, чтобы продолжить
5. Нажмите «Настройки Wi-Fi»
6. Войдите в свою сеть SSID и пароль
7. Нажмите «Сохранить»

Точка доступа отключится на последнем шаге, и вы больше не сможете ее использовать; однако теперь он сам подключен к вашему Wi-Fi, и к нему можно получить доступ через приложение WLED.

7. Установите мобильное приложение WLED и подключитесь

Теперь осталось установить мобильное приложение WLED, которое автоматически обнаружит все источники света в сети и будет управлять всеми их функциями с вашего мобильного устройства.

Нажмите кнопку «плюс» Автоматическое обнаружение источников света, подключенных к вашей домашней сети. Наслаждайтесь световыми эффектами для вашей игровой установки.0026

Нажмите Discover Lights

Наслаждайтесь классными эффектами RBG

Что здесь можно делать?

WLED предоставляет множество открытых протоколов для связи с различными платформами, такими как Phillips hue, Google Assistant, Amazon Alexa и множеством других протоколов, что дает вам множество способов интегрировать освещение с существующим оборудованием для умного дома. Кто-то даже создал приложение для синхронизации вашего оборудования Logitech с WLED

Как у вас дела? Что бы вы еще хотели, чтобы мы построили? дайте нам знать в комментариях

Учебные пособия по светодиодам — установка контроллера светодиодов RGB

БЕСПЛАТНАЯ ДОСТАВКА ОТ 250 $
Заказы, отправленные в пределах континентальной части США * Негабаритные предметы

Электронная почта 775-636-6060M-F 7:30–16:00 PST

Домашняя | Учебники и информация по светодиодам | Учебники по светодиодам | Учебные пособия по светодиодам — установка контроллера и усилителя RGB

Контроллер RGB необходим для любого проекта или системы RGB-светодиодов.

Подключение контроллера RGB к светодиодным фонарям с общим анодом — довольно простой процесс. Неправильная проводка или чрезмерное использование контроллера могут привести к тому, что продукт просто не будет работать, будут мерцать индикаторы и, в конечном счете, могут повредить продукт. Следуйте этим простым шагам подключения, чтобы быть уверенным в правильности установки.

1.) Рассчитайте максимальную нагрузку контроллера RGB

На всех наших веб-страницах продукта контроллера RGB вы можете найти максимальную нагрузку контроллера по мощности. Мы рекомендуем никогда не загружать какой-либо продукт до максимальной загрузки, а вместо этого оставлять 10-15% амортизации, чтобы не перегрузить и не повредить какой-либо продукт. Например, этот контроллер RGB может обрабатывать (используя все 3 канала) 144 Вт при 12 В постоянного тока и 288 Вт при 24 В постоянного тока. Вычтите 10%-15% из этого числа для надлежащей амортизации, и вы получите максимальную нагрузку около 130 Вт при 12 В постоянного тока или 260 Вт при 24 В постоянного тока.

2.) Определение достаточного источника питания

См. наш учебник по источнику питания , чтобы узнать больше о том, как определить достаточный источник питания для вашего продукта. В основном вы должны быть уверены, что ваш источник питания достаточно большой, чтобы справиться с нагрузкой, которая будет исходить от вашего контроллера RGB.

3.) Подключите контроллер RGB

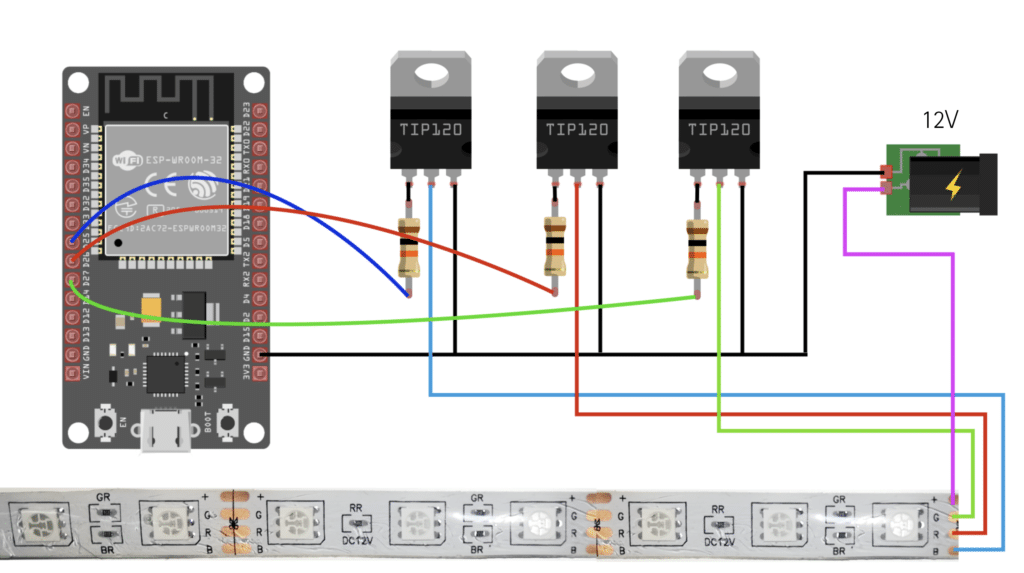

После того, как вы определились с достаточным количеством контроллера RGB и источника питания постоянного тока, вы можете просто подключить контроллер RGB к вашей светодиодной системе. Контроллер RGB будет поставляться после источника питания и будет иметь вход постоянного тока для подачи питания от вашего источника питания постоянного тока и четырехпортовый терминал или выход с четырьмя проводами для отправки управляющего сигнала на ваши светодиодные фонари. См. иллюстрацию ниже для справки. Если вы хотите подключить большое количество светодиодов RGB к контроллеру RGB, продолжайте это руководство для получения дальнейших инструкций.
