Ротор и статор двигателя: Трехфазный асинхронный двигатель

Что такое ротор и статор в электродвигателе

Рано или поздно человек, интересующийся электротехникой, слышит упоминания о роторе и статоре, и задается вопросом: «Что это такое, и в чем отличие этих устройств?» Простыми словами, ротор и статор – это две основные части, расположенные в электродвигателе (устройстве по преобразованию электрической энергии в механическую). Без них существование современных двигателей, а значит и большинства электрических приборов на их основе, было бы невозможным. Статор является неподвижной частью устройства, а ротор – подвижной, они вращаются в разные стороны относительно друг друга. В этой статье мы подробно разберем конструкцию этих деталей и их принцип действия, чтобы после прочтения статьи у читателей сайта Сам Электрик больше не осталось вопросов по данному поводу.

• Что такое ротор
• Что такое статор
• Статор и ротор в асинхронных двигателях
• Короткозамкнутый ротор
• Фазный ротор

Что такое ротор

Ротор, еще его иногда называют якорь, это подвижная, то есть вращающаяся часть в генераторе или электродвигателях, которые повсеместно применяются в бытовой и промышленной технике.

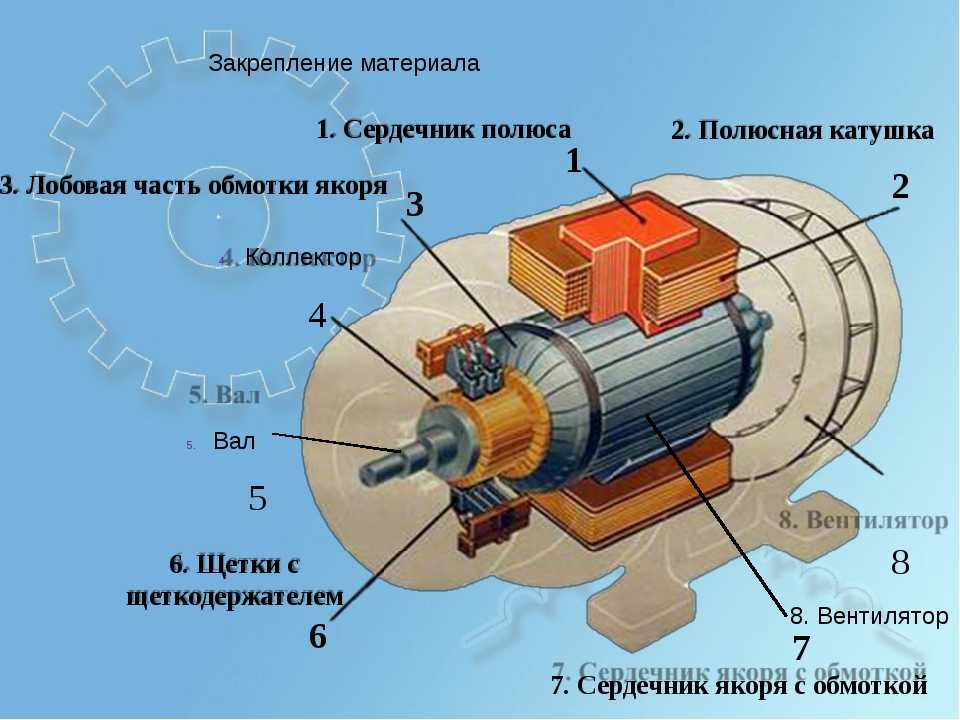

Если рассматривать ротор двигателя постоянного тока или универсального коллекторного двигателя, то он состоит из нескольких основных узлов, а именно:

1. Сердечник. Он выполнен из множества штампованных тонких металлических пластин, изолированных друг от друга специальным диэлектриком или же просто оксидной пленкой, которая проводит ток гораздо хуже, чем чистый металл. Сердечник набирается из них и представляет собой «слоеный пирог». В результате электроны не успевают разогнаться из-за маленькой толщины металла, и нагрев ротора гораздо меньше, а эффективность всего устройства выше за счет уменьшения потерь. Данное конструктивное решение принято для уменьшения вихревых токов Фуко, которые неизбежно возникают при работе двигателя из-за перемагничивания сердечника. Этот же метод борьбы с ними используется и в трансформаторах переменного тока.
2. Обмотки. Вокруг сердечника особым образом намотана медная проволока, покрытая лаковой изоляцией для предотвращения появления короткозамкнутых витков, которые недопустимы. Вся обмотка дополнительно пропитана эпоксидной смолой или лаком для фиксации обмоток, чтобы они не повреждались при вибрациях от вращения.
3. Обмотки ротора могут подключаться к коллектору – специальному блоку с контактами, надежно закрепленному на валу. Эти контакты называются ламелями, они выполнены из меди или ее сплава для лучшей передачи электрического тока. По нему скользят щетки, обычно выполненные из графита, и в нужный момент на обмотки подается электрический ток. Это называется скользящий контакт.
4. Сам вал является металлическим стержнем, на его концах расположены посадочные места под подшипники качения, он может иметь резьбу или выемки, пазы под шпонку для крепления шестерен, шкивов или других деталей, приводимых в движение электродвигателем.
5. На валу также размещается крыльчатка вентилятора, чтобы двигатель охлаждал сам себя и не приходилось бы устанавливать дополнительное устройство для отвода тепла.

Стоит отметить, что не у всякого ротора есть обмотки, которые, в сущности, представляют собой электромагнит. Вместо них могут применяться постоянные магниты, как в бесщеточных двигателях постоянного тока. А у асинхронного двигателя с короткозамкнутым ротором обмоток в привычном виде вовсе нет, вместо них используются короткозамкнутые металлические стержни, но об этом ниже.

Что такое статор

Статор – это неподвижная часть в электродвигателе. Обычно он совмещен с корпусом устройства и представляет собой цилиндрическую деталь. Он так же состоит из множества пластин для уменьшения нагрева из-за токов Фуко, в обязательном порядке покрытых лаком. На торцах располагаются посадочные места под подшипники скольжения или качения.

Конструкция называется пакет статора, она впрессовывается в чугунный корпус устройства. Внутри этого цилиндра вытачиваются пазы под обмотки, которые, так же как и для ротора, пропитываются специальными составами, чтобы тепло равномернее распределялось по устройству, и обмотки не терлись друг об друга от вибрации.

Обмотки статора могут подключаться разными способами в зависимости от назначения и типа электрической машины. Для трехфазных электродвигателей применимы типы подключения звезда и треугольник. Они представлены на схеме:

Для выполнения подключений на корпусе устройства предусмотрена специальная распределительная коробка («борно»). В эту коробку выведены начала и концы трех обмоток и предусмотрены специальные клеммники различных конструкций, в зависимости от мощности и назначения машины.

Существуют серьезные отличия в работе двигателей при разном соединении обмоток. Например, при подключении звездой двигатель будет стартовать плавнее, однако нельзя будет развить максимальную мощность. При присоединении треугольником, электродвигатель будет выдавать весь крутящий момент, заявленный производителем, но пусковые токи в таком случае достигают высоких значений. Электросеть может быть просто не рассчитана на такие нагрузки. Использование устройства в этом режиме чревато нагревом проводов, и в слабом месте (это места соединения и разъемы) провод может отгореть и привести к пожару. Главным преимуществом асинхронных двигателей является удобство в смене направления их вращения, нужно просто поменять местами подключения двух любых обмоток.

Статор и ротор в асинхронных двигателях

Трехфазные асинхронные двигатели имеют свои особенности, ротор и статор в них отличаются от использованных в других типах электродвигателей. Например, ротор может иметь две конструкции: короткозамкнутый и фазный. Рассмотрим особенности строения каждого из них по подробнее. Однако для начала давайте вкратце разберемся, как работает асинхронный двигатель.

В статоре создается вращающееся магнитное поле. Оно наводит на роторе индуцируемый ток и тем самым приводит его в движение. Таким образом ротор всегда пытается «догнать» вращающееся магнитное поле.

Необходимо также упомянуть о такой важной особенности асинхронного двигателя, как скольжение ротора. Это явление заключается в разности частот вращения ротора и магнитного поля, создаваемого статором. Объясняется это как раз тем, что ток индуцируется в роторе только при его движении относительно магнитного поля. И если бы частоты вращения были одинаковы, то этого движения бы просто не происходило. В результате ротор пытается «догнать» по оборотам магнитное поле, и если это происходит, то ток в обмотках перестает индуцироваться и ротор замедляется. В этот момент сила, действующая на него, растет, он начинает опять ускоряться. Так и получается эффект стабилизации частоты вращения, за что эти электродвигатели и пользуются большой востребованностью.

Короткозамкнутый ротор

Он также представляет собой конструкцию, состоящую из металлических пластин, выполняющих функцию сердечника. Однако вместо медной обмотки там установлены стержни или пруты, не касающиеся друг друга и накоротко замкнутые между собой металлическими пластинами на торцах. При этом стержни не перпендикулярны пластинам, а направлены под углом. Это делается для уменьшения пульсаций магнитного поля и момента. Таким образом получаются витки, замкнутые накоротко, от сюда и название.



Фазный ротор

Главное отличие фазного ротора от короткозамкнутого заключается в наличии трехфазной обмотки, уложенной в проточки сердечника и соединяющейся в особом коллекторе с тремя кольцами вместо ламелей.

Эти обмотки обычно соединяются «звездой». Такие электродвигатели более трудоемки в производстве за счет усложнения конструкции, однако их пусковые токи ниже, чем у двигателей с короткозамкнутым ротором, а также они лучше поддаются регулировке.

Надеемся, что после прочтения данной статьи у вас больше не осталось вопросов о том, что такое ротор и статор электродвигателя и какой у них принцип работы. Напоследок рекомендуем просмотреть видео, в котором наглядно рассмотрен данный вопрос:

Материалы по теме:

• Чем отличается постоянный ток от переменного
• Что такое электрическое поле
• Как выбрать частотный преобразователь для двигателя

Опубликовано 17.04.2019 Обновлено 17.04.2019 Пользователем Александр (администратор)

Производство деталей для ротора и статора

Современные электродвигатели очень популярны. Они нашли широкое применение в разных сферах: в машиностроении, в сельском хозяйстве. Также они часто используются в атомной, нефтехимической, горнодобывающей, пищевой и деревообрабатывающей промышленности.

Такая востребованность объясняется их существенным преимуществом по сравнению с другими двигателями. Электродвигатели отличаются высокой надежностью, простотой обслуживания и возможностью работы от сети переменного тока.

Ротор и статор — это важнейшие элементы электродвигателя, без которых он не смог бы существовать. Что они из себя представляют?

Заставить двигатель крутиться — вот основная задача ротора. Он являет собой подвижную часть механизма, вращающуюся благодаря магнитному полю. Оно же, в свою очередь, создается за счет проводов, расположенных таким образом, что вокруг оси ротора происходит нарастание крутящего момента.

Кроме ротора в электродвигателе есть статор. В отличие от крутящегося ротора, статор всегда остается неподвижным и фиксируется в определенном положении. В большинстве случаев ротор  — это цельная массивная конструкция,

помещенная во внутрь статора, с напресованным на его поверхность магнитопроводом (сердечником).

Компания «Риваль Лазер» изготавливает роторы из электротехнической стали на новых современных станках. Выполняются роторы в виде дисков и крупных ободов.

Наши изделия высоко ценят крупные предприятия. Одно из них является крупнейшим поставщиком двигателей для российский железных дорог. Мы же производим  роторы и статоры для этих электродвигателей, способных работать даже в самых экстремальных условиях эксплуатации.

Они устойчивы к агрессивной среде. К аномально низким и высоким температурам. Такие электродвигатели сохраняют свои прочностные качества при высоких механических нагрузках и не деформируются.



Вся наша продукция делается по индивидуальным чертежам заказчика любой сложности. Наличие собственного оборудования дает нам возможность осуществлять контроль качества на всех этапах производства.

Вместе с высоким качеством своей продукции мы также предлагаем выгодные ценовые условия, оптимальный срок выполнения заказа и доставку по всей территории России.



Убедитесь в этом сами. Звоните на бесплатный номер 8-800-707-66-52 или закажите обратный звонок

на нашем сайте.

Я даю согласие на обработку персональных данных

Металлообработка — основной вид деятельности компании «Риваль Лазер».

Мы специализируемся на работе с черными и цветными металлами и предлагаем весь цикл услуг их обработки: от резки и гибки заготовок до порошковой покраски и дробеструйной обработки.

Мы предлагаем выгодные условия сотрудничества для предприятий металлургической, машиностроительной и других отраслей производства и работаем по всей России, СНГ и Европе.

Разница между статором и ротором (со сравнительной таблицей)

Статор и ротор являются частями электродвигателя. Существенная разница между ротором и статором заключается в том, что ротор является вращающейся частью двигателя, тогда как статор является неподвижной частью двигателя. Другие различия между статором и ротором показаны ниже в сравнительной таблице.

Корпус статора , сердечник статора и обмотка статора являются частями статора . Рама поддерживает сердечник статора и защищает их трехфазную обмотку. Сердечник статора несет вращающееся магнитное поле, которое индуцирует из-за трехфазного питания.

Ротор расположен внутри сердечника статора . Беличья клетка и ротор с фазовой обмоткой являются типами ротора. Обмотка ротора возбуждается источником постоянного тока. Обмотка возбуждения индуцирует постоянное магнитное поле в сердечнике ротора.

Содержание: статор и ротор

1. Сравнительная таблица
2. Определение
3. Ключевые отличия
4. Заключение

Сравнительная таблица

Основание для сравнения	Статор	Ротор
Определение	Неподвижная часть машины	Это вращающаяся часть двигателя.
Детали	Внешняя рама, сердечник статора и обмотка статора.	Обмотка ротора и сердечник ротора
Источник питания	Трехфазный источник питания	Источник постоянного тока
Схема обмотки	Сложная	Легкая
Изоляция	Тяжелая	Менее
Потери на трение	Высокая	Низкая
Охлаждение	Простой	Сложный

Определение статора

Статор — это статическая часть двигателя. Основная функция статора заключается в создании вращающегося магнитного поля. Каркас статора, сердечник статора и обмотка статора являются тремя частями статора. Сердечник статора поддерживает и защищает трехфазную обмотку статора. Штамповка из высококачественной кремнистой стали делает сердечник статора.

Определение ротора

Вращающаяся часть двигателя называется ротором. Сердечник ротора и обмотка ротора являются частью ротора. Обмотка ротора возбуждается источником постоянного тока. Беличья клетка и фазовая обмотка являются типами ротора.

Сердечник короткозамкнутого ротора изготовлен из цилиндрического железного сердечника. Сердечник имеет на своей внешней поверхности полукруглую прорезь, на которую надеваются медные или алюминиевые жилы. Проводники замыкаются на концах с помощью алюминиевых или медных колец.

Работа ротора и статора

Статор создает вращающееся магнитное поле благодаря трехфазному питанию. Если ротор находится в состоянии покоя, то в них индуцируется электромагнитная сила из-за явлений электромагнитной индукции.

Электромагнитная индукция – это явление, при котором ЭДС индуцируется в проводнике с током из-за переменного магнитного поля. В роторе индуцируется ток, который заставляет ротор двигаться.

Основные различия между статором и ротором

1. Статор — это неподвижная часть машины, а ротор — подвижная часть машины.
2. Сердечник статора, обмотка статора и внешняя рама являются тремя частями статора, тогда как сердечник ротора и обмотка возбуждения являются частями ротора.
3. Трехфазное питание подается на обмотку статора. Ротор возбуждается источником постоянного тока.
4. Устройство обмотки статора более сложное по сравнению с ротором.
5. Обмотка статора хорошо изолирована, так как в ней индуцируется высокое напряжение. Принимая во внимание, что ротор имеет низкую изоляцию.
6. Размер обмотки статора больше для пропускания сильного тока по сравнению с обмоткой возбуждения.
7. Система охлаждения статора хороша по сравнению с ротором. Поскольку статор неподвижен.
8. Потери на трение в роторе меньше, чем в статоре из-за его малого веса.

Заключение

Статическая часть машины известна как статор. А вращающаяся часть машины известна как ротор. Ротор размещен внутри сердечника статора. Трехфазный ток подается на обмотку статора, которая создает вращающееся магнитное поле. Ротор вращается внутри вращающегося магнитного поля. Таким образом, ЭДС индуцируется из-за взаимодействия магнитных полей ротора и статора.

Двигатель переменного тока

— основные свойства, терминология и теория Двигатель переменного тока

преобразует электрическую энергию в механическую. В двигателе переменного тока используется переменный ток, другими словами, направление тока периодически меняется. В случае обычного переменного тока, который используется на большей части территории Соединенных Штатов, ток меняет направление 120 раз в секунду. Этот ток называется «переменный ток 60 циклов» или «переменный ток 60 Гц» в честь г-на Герца, который первым придумал концепцию переменного тока. Другая характеристика текущего потока состоит в том, что он может изменяться по количеству. Например, поток может встречаться в 5 ампер, 10 ампер или 100 ампер.

Было бы довольно трудно, если бы ток, скажем, 100 ампер в один момент протекал в положительном направлении, а затем протекал с такой же силой в отрицательном направлении. Вместо этого, по мере того, как ток готовится изменить направление, он сужается до тех пор, пока не достигнет нулевого потока, а затем постепенно нарастает в другом направлении. Максимальный ток (пики линии) в каждом направлении превышает указанное значение (в данном случае 100 ампер). Поэтому указанное значение дано как среднее. Важно помнить, что сила магнитного поля, создаваемого электромагнитной катушкой переменного тока, увеличивается и уменьшается с увеличением и уменьшением этого переменного тока.

Магазин ПРИВОДЫ ПЕРЕМЕННОГО ТОКА

Двигатель переменного тока состоит из двух основных электрических частей: «статора» и «ротора», как показано на рисунке 8. Статор является неподвижным электрическим компонентом. Он состоит из группы отдельных электромагнитов, расположенных таким образом, что они образуют полый цилиндр, причем один полюс каждого магнита обращен к центру группы. Термин «статор» происходит от слова «стационарный». Тогда статор является неподвижной частью двигателя. Ротор представляет собой вращающийся электрический компонент. Он также состоит из группы электромагнитов, расположенных вокруг цилиндра, полюса которых обращены к полюсам статора. Ротор расположен внутри статора и закреплен на валу двигателя. Термин «ротор» происходит от слова вращающийся. Таким образом, ротор является вращающейся частью двигателя. Задача этих компонентов двигателя — заставить вращаться ротор, который, в свою очередь, будет вращать вал двигателя. Это вращение произойдет из-за ранее обсуждавшегося магнитного явления, когда разные магнитные полюса притягиваются друг к другу, а одинаковые полюса отталкиваются. Если вы постепенно меняете полярность полюсов статора таким образом, что их объединенное магнитное поле вращается, то ротор будет следовать и вращаться вместе с магнитным полем статора.

Как показано на рис. 9, статор имеет шесть магнитных полюсов, а ротор — два полюса. В момент времени 1 полюса статора A-1 и C-2 являются северными полюсами, а противоположные полюса, A-2 и C-1, являются южными полюсами. S-полюс ротора притягивается двумя N-полюсами статора, а два южных полюса статора притягиваются к N-полюсу ротора. Во время 2 полярность полюсов статора меняется так, что теперь полюса C-2, B-1 и N, а C-1 и B-2 являются полюсами S. Затем ротор вынужден повернуться на 60 градусов, чтобы выровняться с полюсами статора, как показано на рисунке. В момент 3 B-1 и A-2 равны N. В момент 4 A-2 и C-1 равны N. При каждом изменении противоположные полюса статора притягиваются к полюсам ротора. Таким образом, когда магнитное поле статора вращается, ротор вынужден вращаться вместе с ним.

Одним из способов создания вращающегося магнитного поля в статоре двигателя переменного тока является использование трехфазного источника питания для катушек статора. Чтобы создать вращающееся магнитное поле в статоре трехфазного двигателя переменного тока, все, что нужно сделать, это правильно намотать катушки статора и правильно подключить провода питания. Соединение для 6-полюсного статора показано на рисунке 11. Каждая фаза трехфазного источника питания подключена к противоположным полюсам, а соответствующие катушки намотаны в одном направлении. Полярность полюсов электромагнита определяется направлением тока, протекающего через катушку. Следовательно, если два противоположных электромагнита статора намотаны в одном направлении, полярность противоположных полюсов должна быть противоположной. Когда полюс A1 — это N, полюс A2 — это S, а когда полюс B1 — это N, B2 — это S и так далее.

На рис. 12 показано, как создается вращающееся магнитное поле. В момент времени 1 ток в полюсах фазы «A» положительный, а в полюсе A-1 — N. Ток в полюсах фазы «C» отрицательный, что делает C-2 полюсом N, а C-1 — S. В фазе «В» ток отсутствует, поэтому эти полюса не намагничены. В момент времени 2 фазы сместились на 60 градусов, в результате чего полюса C-2 и B-1 стали оба N, а C-1 и B-2 оба S. Таким образом, по мере того, как фазы сдвигают свой ток, результирующие полюса N и S перемещаются. по часовой стрелке вокруг статора, создавая вращающееся магнитное поле. Ротор действует как стержневой магнит, притягиваемый вращающимся магнитным полем.

До сих пор мало что было сказано о роторе. В предыдущих примерах предполагалось, что полюса ротора были намотаны катушками, как и полюса статора, и питались постоянным током для создания полюсов с фиксированной полярностью. Кстати, именно так работает синхронный двигатель переменного тока. Однако большинство двигателей переменного тока, используемых сегодня, не являются синхронными двигателями. Вместо этого так называемые «асинхронные» двигатели являются рабочими лошадками промышленности. Так чем же отличается асинхронный двигатель? Большая разница заключается в том, как ток подается на ротор. Это не внешний источник питания. Как вы можете догадаться из названия двигателя, вместо него используется индукционная техника. Индукция — еще одна характеристика магнетизма. Это естественное явление, которое возникает, когда проводник (алюминиевые стержни в случае ротора, см. рис. 13) проходит через существующее магнитное поле или когда магнитное поле проходит мимо проводника. В любом случае их относительное движение вызывает протекание электрического тока в проводнике. Это называется «индуцированным» током. Другими словами, в асинхронном двигателе протекание тока в роторе вызвано не каким-либо прямым подключением проводников к источнику напряжения, а скорее влиянием проводников ротора, пересекающих линии потока, создаваемые магнитными полями статора. Индуцированный ток, создаваемый в роторе, приводит к возникновению магнитного поля вокруг проводников ротора, как показано на рисунке 14. Это магнитное поле вокруг каждого проводника ротора заставляет каждый проводник ротора действовать как постоянный магнит на рисунке 9.пример. Когда магнитное поле статора вращается, из-за воздействия трехфазного источника питания переменного тока наведенное магнитное поле ротора притягивается и будет следовать за вращением. Ротор соединен с валом двигателя, поэтому вал вращается и приводит в движение соединительную нагрузку.
