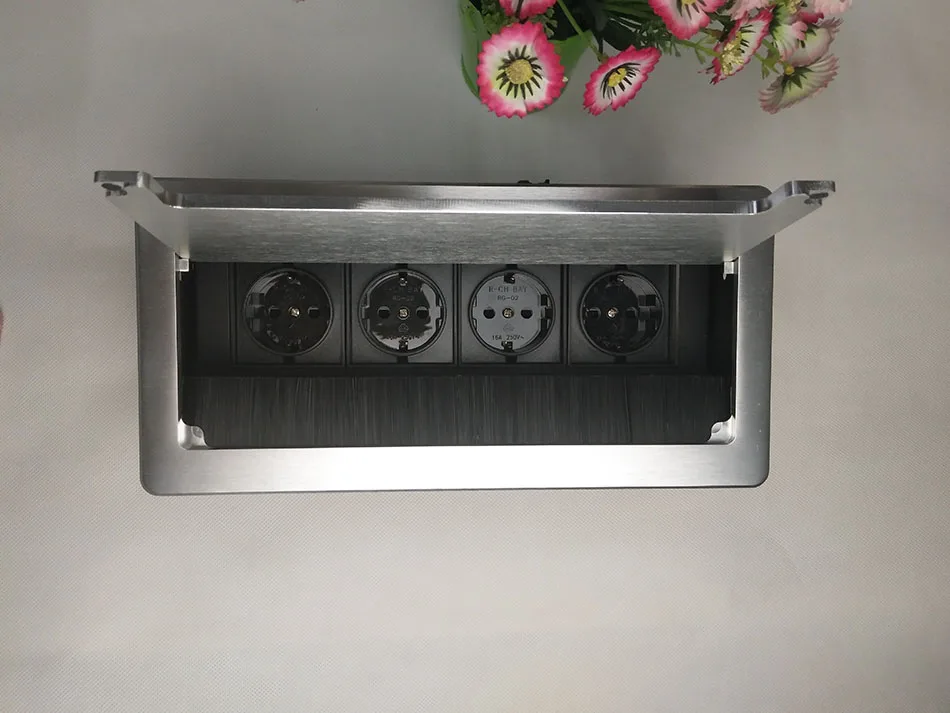

Устройство штепсельной розетки

Перед тем как приступать к выбору и монтажу, необходимо изучить, что такое трёхполюсная розетка. Это довольно простое устройство, которое обладает несколькими отличительными характеристиками по сравнению с другими видами. Штепсельные розетки состоят из 3 основных элементов:

1.
   Корпус. Эта деталь конструкции состоит из лицевой панели и рамки. Главная задача элемента розетки — защита людей от случайного прикосновения к контактам и поражения электрическим током. Кроме этого, корпус часто выполняет декоративную функцию. Производители стали выпускать оригинальные модели, которые идеально подойдут под стиль интерьера. Эта деталь может изготавливаться с одним или двумя гнёздами. При необходимости установки спаренной розетки лучше всего выбирать устройства с пластиковой сердцевиной и объединять их в общую раму. Лицевая панель изготавливается из термостойкого пластика, который хорошо противостоит повреждениям. Некоторые современные модели оснащаются дополнительными элементами: кнопкой, защитной крышкой, шторками и подсветкой.
2.
   Колодка. Это самая важная деталь конструкции, которая помогает удерживать контакты с крышкой. Изготавливаться она может из керамики или карболита. При использовании первого материала нужно быть готовым к частой поломке колодки. Это обуславливается хрупкостью керамики и её низкой прочностью. Второй вариант более крепкий, но в современных устройствах он встречается довольно редко. Колодка применяется для монтажа розеток открытого и закрытого типа.
3. Контакт. Этот элемент устройства выступает в качестве источника питания. Благодаря ему происходит непрерывная подача электричества к бытовым приборам. Величина силы тока, который проходит через контакты, может варьироваться в пределах от 10 до 16 ампер. С помощью специальных зажимов один из контактов подключается к проводнику, а другой — к вилке электроприбора. Изготавливаются эти части розетки из различных металлических сплавов, обладающих высокими показателями упругости. Из-за этого достигается надёжное соединение между контактами прибора и вилкой.

Виды розеток по мощности потребителей

Главный момент, на который необходимо обращать внимание при выборе штепсельной розетки — мощность подключаемых приборов. Оптимальный вариант, когда на один узел приходится какое-то одно оборудование.

На практике так происходит не всегда. Люди часто используют тройники и переноски для расширения имеющихся возможностей.

При выборе розеток можно использовать специальную формулу. Сила тока (Ампер) равна мощности прибора (Вт), поделенной на напряжение (Вольт).

К примеру, если мощность электроприемника составляет 2200 Вт, а напряжение 220 В, потребляемый ток составит 10 А.

Этот параметр необходимо учесть при выборе штепсельной розетки, но лучше всегда брать с запасом.

Схемы подключения

План подсоединений отличается у различных видов розеток 380 в. Характеристики и подключение тоже разнятся. Выше уже была рассмотрена схема пятиконтактной розетки, теперь предлагается подробнее рассмотреть подключение 4 контактов.

Виды старых образцов розеток вполне успешно можно использовать в современной системе пятижильной проводки с применением заземления TN-S. В этой схеме защита от тока утечки обеспечивается проводом заземления PE, который присоединен к центральной шине заземления PE. Этот проводник подключается прямо к электропроводящей части корпуса оборудования, а не к отсутствующему в данном случае заземляющему контакту розетки.

Естественно, что трехфазный прибор должен быть неподвижным, чтобы не переподключать заземление.

Типы современных электросетей

Прежде чем начать обзор, необходимо чётко понимать, что розетка – это всего лишь конечная точка достаточно сложного механизма “транспортировки” энергии от электростанции к промышленному или бытовому электрическому прибору.

С иной стороны, выключатель – это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.

Классификация по уровню напряжения

Дабы не вдаваться в “дебри” электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

• 220В, 50Гц;
• 380В, 50Гц;
• 120В, 60Гц.

Первая категория электросети “выдаёт” в розетках квартир напряжения в 220 В (одна фаза).

Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с “amazon.com” или иного зарубежного интернет-ресурса по почте приходит триммер (“крутая” машинка для стрижки).

Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.

Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Виды проводов и допустимые нагрузки

Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток – качество электропроводки. Провода бывают разные: дешёвые и качественные

Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.

Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке.  Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.

Различают два основных класса нагрузок:

• реактивные;
• активные.

Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.

Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

Особенности и классификация одно- и двухполюсных изделий

Устройство розетки

Прежде чем разобраться с особенностями монтажа трехполюсной розетки предлагается ознакомиться с классификацией более простых аналогов, располагающих только одним или двумя штепсельными гнездами.

Известные образцы одно- и двухполюсных розеток различаются по следующим характерным признакам:

• Используемая при разводке шин электрическая схема.
• Конструктивные особенности исполнения.
• Степень защищенности от влаги и пыли (IP).

Таблица соответствия классов защиты

В соответствии с первым признаком они делятся на розетки двухполюсные с заземляющим контактом (имеющие в своем составе дополнительную шину) и 2-хклеммные образцы. Первые устанавливаются в цепях с 3-хжильной проводкой сетевого кабеля, а вторые – только в двухпроводных линиях, в которых наличие третьей жилы не предусмотрено особенностями кабельного ввода. Такой тип проводки чаще всего встречается в многоквартирных домах старой застройки, где вводной кабель имеет только две жилы (фаза и ноль).

По своим конструктивным особенностям все изделия этого класса делятся на розетки, открыто монтируемые на стенах квартиры и на розеточные модули, устанавливаемые в специальных нишах. Они подходят для соответствующего типа прокладки электрического кабеля (наружного и скрытого). По степени защищенности все эти изделия делятся на несколько групп, каждая из которых соответствует определенному уровню герметичности корпуса.

При выборе данного показателя следует определиться с тем, в каком месте квартиры или частного дома предполагается использовать купленную модель. Если она предназначается для установки в помещениях с повышенным уровнем влажности (в ванных, душевых или на кухне), необходимо подобрать розетку с высоким показателем защищенности, не менее IP55. Аналогичный подход к выбору изделия потребуется при его монтаже в помещениях с высоким уровнем запыленности (на чердаке или в подвале частного дома).

Современная розетка двухполюсная в наружном исполнении может оснащаться специальной защитной крышкой и светодиодной подсветкой. В корпусах более дорогих и «продвинутых» моделей иногда встраивается таймер отключения. При скрытой проводке устанавливаются изделия утопленного типа. Они размещается в пластмассовой монтажной коробке, а подводящие провода наглухо замуровываются в стенах.

Основные варианты соединения

В старых домах все подсоединения делались в распредкоробке под потолком. После нее провода расходились каждый к своему потребителю. С появлением блоков – собранных в едином корпусе различных устройств – стало возможным экономить на кабеле, меньше штробить. Кроме того, нет необходимости тщательно вымерять по высоте розетку с выключателем, чтобы ровно поставить их рядом.

Недостатком таких совмещенных устройств является то, что если выйдет из строя что-то одно, менять нужно будет все вместе. Отдельно заменить не получится.

Одноклавишный вариант

Это самый простой вариант блочной конструкции. Все, что понадобится – это сам блок и подведенный 3-х жильный кабель. В самой распределительной коробке необходимо сделать разводку: фаза, ноль – к розетке, ноль – к светильнику, от светильника другой провод – на выключатель. Теперь нужно сделать необходимые подключения внутри самого блока.

Как видно из рисунка, подсоединение элементов в одном блоке ничем не отличается от раздельного. На розетку идут фаза и ноль. Та же фаза идет на контакт выключателя, дальше – к лампе. Теперь все вставляется в коробку, закручивается, одевается клавиша. Если сделали правильно – все будет работать.

Если розетка с заземлением, тогда кабель будет не с 3, а с 4 проводами. Четвертый– желто-зеленый. Он идет на заземляющий контакт. Никуда больше его подсоединять нельзя!

Двухклавишный блок

Бывают ситуации, когда нужно включать свет в ванной, туалете, и тут же нужно куда-то подсоединить стиральную машину. В самой ванной комнате розетку можно устанавливать, только если она имеет необходимую гидроизоляцию. Если же нет, то лучше всего все смонтировать в прихожей. Для экономии места и проводов опять будем использовать блок «все в одном корпусе», но только теперь с двумя клавишами. Его подключение также не составит большого труда.

Первое, что нужно сделать – это выбрать подходящую конструкцию. Помните, что стиральная машина использует ТЭН – трубчатый электронагреватель. При нагреве воды, как бытовой прибор, он может иметь мощность до 2200 Вт. Розетка должна быть на номинальный ток 16 А (мощность самого ТЭНа, плюс двигатель машинки, плюс запас). Заземление здесь обязательно.

Теперь переходим к самому подключению. При таком варианте к подрозетнику с распредкоробки будет опускаться кабель с 5-ю жилами. Фазовый конец – красный, либо коричневый, либо черный. Ноль – синий, голубой. Земля – желто-синяя

Важно не путать маркировку, чтобы позже не пострадать

Смотрим на схему: заземление (на рисунке – зеленый) подключается к специальному заземляющему контакту розетки. Его хорошо видно: на нем стоят «усики», которые так мешают, когда одевается внешняя крышка.

Фазный конец (красный) идет на одну из клемм. Оттуда перемычка на выключатель. С его выходящих контактов идут два провода (на рисунке – желтый и бежевый) в распределительную коробку, а оттуда – на соответствующие лампы. Если необходимо изменить порядок включения клавиш, поменяйте желтый и бежевый концы на клеммах местами.

Блок с тремя клавишами

Не стоит думать, что три клавиши нигде не используются. Это может быть удобно тогда, когда кроме санузла и ванной рядом находится кухня, и включение освещения идет с одной стены. Особенно это частая для малогабаритных квартир. Но можно включать декоративное освещение – у кого какая фантазия.

Итак, имеем розетку и трехклавишный выключатель в одном корпусе. С распределительной коробки идет кабель с 5 или 6 жилами, (с заземлением, или без). Для простоты рассмотрим пример без заземления. Схема от двухклавишной конструкции отличается только наличием еще одного контакта, и как следствие, соединения.

Видна та же картина, что и в двухклавишной схеме. Фазный провод приходит на розетку, с нее идет перемычка. Нулевой – только на розетку. А уходит три провода – на три лампы, либо на три группы ламп. Чем больше жил имеет кабель и подсоединения, тем легче ошибиться. Поэтому при монтаже нужно быть внимательным. Если что-то не получается, лучше немного отдохнуть, а затем все заново тщательно проверить.

Параметры классификации

Штепсельная розетка изготавливается в различных видах.

Все они отличаются друг от друга и классифицируются по определённым параметрам. Это позволяет потребителям сузить круг поиска нужной модели и приобрести максимально подходящий для них вариант.

По используемой электросхеме

Этот параметр считается одним из основных и разделяет все розетки на 2 типа. Оба они обеспечивают безопасное и надёжное подключение к электросети.

конструкция, разновидности и технические характеристики

В каждом доме, офисе и общественном помещении есть розетки. Самая распространенная разновидность – штепсельная розетка. Ее основная задача – подключать электроприборы через вилку. Преимущество устройства заключается в простоте монтажа, доступной стоимости и длительном эксплуатационном сроке.

Содержание

1. Конструкция и предназначение штепсельной розетки
2. Классификация розеток
3. Конструктивные характеристики
4. По электрической схеме
5. По уровню защиты от влаги
6. По количеству колодок
7. Особенности установки
8. Монтаж штепселей скрытого типа
9. Установка штепселей наружного типа

Конструкция и предназначение штепсельной розетки

Штепсельная розетка

Штепсельные розетки установлены в большинстве помещений, без них не удается включить электрические приборы. Конструкция устройства включает в себя три основных элемента:

• контакты;
• колодка;
• защитный корпус.

Последняя деталь выполняет две важные функции – защитную и декоративную. Корпус может быть как одно-, так и двухместным. Основная часть устройства – колодка. К этому элементу крепится крышка и контакты. Изготовлена она, как правило, из карболита или керамики.

Более прочными считаются розетки, изготовленные из карболита. Но колодка из этого материала встречается лишь в устройствах старого образца. Керамические изделия имеют один весомый недостаток: они очень хрупкие, поэтому монтировать устройство нужно с большой осторожностью, поскольку поврежденная деталь не подлежит восстановлению.

Еще один рабочий элемент розетки – контакт, который служит проводником электроэнергии. Изготавливают их из металлических сплавов, которым свойственна определенная степень упругости.

Классификация розеток

Устройство принято классифицировать по ряду различных параметров. О каждом более подробно.

Конструктивные характеристики

В зависимости от типа конструкции устройство делится на два вида:

• Наружного монтажа. Применяется в случае прокладывания открытой электропроводки. Основная деталь помещена в корпус, изготовленный из пластмассы. Розетка неутопленного типа при открытой проводке устанавливается при помощи подрозетника. Часто такая конструкция дополнительно оснащается защитной крышкой и подсветкой.
• Скрытого монтажа или утопленного типа. Плоская штепсельная розетка используется для проведения скрытой проводки. Основные детали – колодка и контакты, подсоединенные к ней, погружены в стену. Корпус представляет собой монтажную коробку, за счет которой выступ за стену практически не наблюдается.

Какую разновидность лучше устанавливать, зависит от предпочтений домочадцев.

По электрической схеме

Трехполюсная розетка

По этому параметру разделяют также два вида устройства:

• Без заземления. Оснащены двумя контактами. Предназначены для двухполюсной проводки.
• Трехполюсные. Устанавливают при наличии заземления, соединены между собой отдельным дополнительным контактом. Чаще всего такую разновидность монтируют под электрические плиты и кондиционеры.

Если возникают трудности в выборе розеток, можно обратиться за консультацией к сотруднику управляющей компании или консультанту в строительном магазине.

По уровню защиты от влаги

По этому критерию устройства бывают:

• Обычные или полугерметичные. Предназначены для комнат, где отсутствует вероятность попадания влаги. Несколько небольших капель не грозят неисправностью. На штепселе указана точная маркировка.
• Влагозащищенные или герметические розетки. Предназначены для установки в комнатах с высоким уровнем влажности. Герметичным корпус становится благодаря специальной мембране. Монтируют наружным способом.

Герметическим розеткам рекомендуется отдавать предпочтение при их установке в ванной или туалетной комнате, на улице частного дома.

По количеству колодок

Этот параметр тоже делит электрический прибор на два типа:

• Двуместные оснащены сразу 4 разъемами, что позволяет одновременно подключить два электрических прибора.
• Одноместные или однополюсные розетки используются для подключения всего одного электрического прибора.

Изучив все разновидности и их особенности, можно приступать к покупке и установке устройств.

Особенности установки

Монтаж штепселей скрытого типа

Установка розетки скрытого типа

Пошаговый алгоритм подключения устройства скрытого типа в квартире:

1. Отключить подачу электроэнергии в помещение.
2. Определиться с местом, где будет находиться подрозетник.
3. Молотком с зубилом, сверлом или электродрелью проделать отверстие для коробки, вставить ее туда.
4. Жилы электрического кабеля продеть через отверстия, расположенные в нижней части установочной коробки.
5. Используя строительный гипс, гипсовый клей или штукатурку, закрепить короб в стене. Клеящий материал доводят до консистенции мягкого пластилина.
6. Оставить приблизительно на 10 минут, пока материал полностью не высохнет, удалить остатки.
7. Концы жил избавить от изоляции и подсоединить к ним фазовый и нулевой провода, если есть и заземляющий.
8. Винтовым или пружинным способом закрепить провода.

Завершающая манипуляция – установить защитный пластиковый корпус.

Установка штепселей наружного типа

Установка розетки наружного типа

Монтаж штепселей наружного типа отнимает меньше времени. Используется, если в доме проведена открытая электропроводка. Последовательность установки следующая:

1. Отключить подачу электроэнергии в помещение.
2. Схематически изобразить на стене размеры установки.
3. Разобрать корпус наружной розетки – снять лицевую крышку.
4. Основание при помощи болтов прикрутить к стене.
5. Подсоединить провода.
6. Монтировать сверху пластмассовую крышку, прикрепить к поверхности с помощью болтов.

Розетки изготавливают из негорючих материалов высокого качества, которые обеспечивают изоляцию токоведущих частей и надежный контакт.

Правильный выбор и установка штепсельных розеток существенно продлит эксплуатационный срок электрических приборов, поэтому к данному этапу нужно подойти со всей ответственностью.
