7 советов по выбору розеток и выключателей
Natalia | 30.10.2017 | Обновлено | Электропроводка | 27 618 просмотров | 2 комментария
Содержание статьи
Каждый день мы по многу раз пользуемся выключателями и розетками, порой даже не отдавая себе отчет, насколько от них зависит комфорт и безопасность нашей жизни. Не хочется никого пугать, но неправильный выбор грозит возгоранием проводки и ударом тока. В лучшем случае уже через некоторое время вилка начнет выпадать из розетки, а корпус – из коробки. Безопасность электроустановочного оборудования, под которым и понимают розетки с выключателями, — это важнейший фактор его выбора, но сегодня, когда в продаже появляются дизайнерские выключатели, розетки с таймером и прочие интересные решения, большое значение имеют и другие параметры, а сделать покупку становится очень сложно. Постараемся разобраться, как выбрать розетку и выключатель правильно.
№1. Тип электрической проводки
Электрическая проводка в квартире может быть:
- скрытого типа, когда кабель уложен в стену.
Не вдаваясь в особенности монтажа электропроводки, отметим, что это наиболее предпочтительный и безопасный вариант, но, увы, не всегда доступный;
- открытого типа, когда кабель крепится непосредственно на стену.
Для проводки скрытого типа подходят внутренние розетки и выключатели. Основная часть электроустановочного оборудования в этом случае находится в стене, а снаружи монтируется только симпатичный корпус.
Для открытых проводок необходимо оборудование наружного типа, т.е. накладные розетки и выключатели. Они будут заметно выпирать, но сказать, что такие детали способны испортить интерьер, все равно нельзя. Правда, в этом случае придется более тщательно подойти к вопросу определения идеального места расположения, чтобы розетку или выключатель лишний раз никто не задевал. К преимуществам отнесем более простую установку.
№2. Какую розетку выбрать: степень защиты корпуса
Даже ребенку понятно, что розетка – это источник повышенной опасности. Взрослые могут добавить, что контакт с водой может иметь катастрофические последствия. Так что теперь, не использовать розетки на кухне или в ванной вообще? Что же тогда делать в бассейнах и прочих помещениях, где контакта с водой не избежать? На этот случай разработаны защитные розетки, корпус которых может предотвратить негативное воздействие влаги и пыли.
При выборе розетки обязательно стоит обращать внимание на степень защиты от влаги и попадания мелких предметов, которая указывается в маркировке буквами IP и следующими за ними двумя цифрами.
Первая цифра показывает, насколько розетка защищена от попадания сторонних предметов:
- 0 – защиты нет;
- 1 – защита от предметов размером более 50 мм;
- 2 – защита от предметов более 12 мм;
- 3 – защита от предметов более 2,5 мм;
- 4 – зашита от предметов размером более 1 мм;
- 5 – защита от мелких частиц, в т.ч. от пыли;
- 6 – абсолютная пыленепроницаемость.
Вторая цифра указывает на степень защиты от влаги:
- 0 – защиты нет;
- 1 – защита от капель, попадающих сверху;
- 2 – защита от капель, падающих не только строго сверху, но и под углом 15 градусов;
- 3 – защита от брызг, которые попадают под углом 60 градусов, в т.ч. от дождя;
- 4 – защита от брызг, которые падают под разным углом;
- 5 – защита от струи воды;
- 6 – защита от мощной струи воды;
- 7 – защита при непродолжительном погружении в воду;
- 8 – защита при долгом погружении в воду.
Выбор розетки зависит от того, где она будет эксплуатироваться, и какие воздействия на нее предполагаются. Например, для жилых комнат подойдет розетка IP 20, для ванной – IP 44, хотя некоторые советуют брать IP 45, а для улицы стоит присматривать розетку IP 65.
№3. Важные технические параметры розетки
Установку розеток и выключателей лучше доверить профессионалам, если есть хотя бы малейшее сомнение в собственных силах. С другой стороны, кто бы ни брался за установку подобного оборудования, основные технические параметры знать необходимо.
Заземление
Розетки могут быть с заземлением и без него. Выбор зависит от того, есть ли в проводке квартиры заземляющий проводник:
- розетка без заземления обычно маркируется 2К, где К – контакт, а цифра – количество контактов. Такие розетки используют тогда, когда заземление не предусмотрено или необязательно;
- розетка без заземления маркируется 2К+З, внешне отличается наличием двух металлических планок в гнезде с контактами. Это вариант для домов, где используется трехпроводная сеть.
Стоит отметить, что проводка без заземления сегодня встречается все реже, осталась она только в старых домах.
Номинальные характеристики
Род и сила так, напряжение, частота сети – важнейшие параметрч при выборе розетки. В наших сетях используют переменное напряжение 220 В и частотой 50 Гц, в других странах эти параметры несколько отличаются. Номинальный ток лучше выбирать в зависимости от планируемой нагрузки на данную розетку. Для отечественных условий лучше брать изделия с напряжением 250 В и номинальным током от 10 А, для подключения стиральной машины, электроплиты – 16 А. Специалисты рекомендуют пользоваться при выборе соотношением 4 А – 0,88 кВт.
При выборе розетки и расчете их общего количества в квартире следует учитывать то количество киловатт, которое выделено для вашей квартиры. Если одновременно во все розетки будет подключено мощное оборудование, кабель может перегреться, а это рискует обернуться пожаром. Именно поэтому электрики советуют произвести расчет мощности электрической сети прежде, чем ставить новое оборудование и новые розетки. Подобный расчет выполняет специалист – на это лучше не жалеть денег.
Винтовое и безвинтовое соединение
Не вдаваясь в нюансы монтажа розетки, отметим, что для закрепления жилы в подрозетнике используются специальные винты. Они вкручиваются в пластинку, которая зажимает контакт. Если с течением времени контакт ослабеет, можно будет аккуратно подтянуть винт.
Есть розетки с быстрозажимными контактами, т.е. без винтов. Вместо традиционного зажима фиксация тут осуществляется благодаря специальному отверстию, которое может сужаться и расширяться при нажатии клавиши. Производители подобных изделий обещают, что регулярная профилактика такой системе не нужна, а механизм способен самостоятельно и достаточно надежно поджимать контакт. На деле так оказывается не всегда, а для восстановления контакта придется проделать процедуру куда более сложную, чем просто подкрутить винт.
Кроме того, специалисты советуют брать розетки, где штепсельные разъемы оснащены пружинами – они позволяют более прочно зафиксировать вилку. Если предполагается подключение нескольких розеток шлейфом, то должна быть дополнительна пара контактов, которая упростит процесс монтажа и повысит безопасность соединения.
Разновидности разъемов
В разных странах мира используют розетки, в которых разъемы устроены по-разному. Соответственно, и электроприборы имеют вилку определенной формы, отсюда возникла проблема переходников. Вдаваться в различные варианты и географию их использования не будем (это наглядно представлено на картинке), но отметим, что у нас используют розетки типа C (без заземления) и F (с заземлением).
№4. Виды розеток
В нашем привычном понимании розетка – это просто элемент с отверстиями, куда можно подключить электроприбор, а после его использования достаточно просто вынуть вилку из розетки. Это самый традиционный вариант. Он по-прежнему пользуется наибольшей популярностью, но появились и новые, более современные устройства, которые могут несколько больше.
Решая, какую розетку выбрать, обратите внимание на такие их виды:
- розетка с крышкой незаменима там, где есть высокая вероятность попадания в оборудование влаги или пыли. Такие изделия ставят в ванных комнатах, бассейнах, на улицах. Пока розетка прикрыта крышкой, она защищена от негативного внешнего воздействия;
- розетка со шторкой – идеальный вариант для детской комнаты и детских учреждений.
Конструкция предусматривает наличие специальных преграждающих элементов, которые не позволят засунуть в розетку проволоку или другой тонкий предмет. Шторки открываются только, если вставить электрическую вилку;
- розетка с выключателем, который позволяет включать и отключать питание электроприбора, исключая необходимость постоянно вставлять и вынимать вилку. Подобное решение направлено на продление срока службы розетки;
- розетки с выталкиванием вилки облегчают процесс отключения от питания электроприборов, тем самым позволяя продлить срок службы самой розетки и кабеля питания. Конструкция предполагает наличие на корпусе кнопки, при нажатии которой вилка буквально выскакивает из розетки. Что-то подобное реализовано в миксерах. Такие розетки уместно ставить в местах, где ими активно пользуются, например, в парикмахерских и на кухнях;
- розетка со световым индикатором предполагает наличие в конструкции небольшой лампочки.
Ее свет говорит о наличии электроэнергии в сети и позволяет быстрее сориентироваться в темноте;
- напольная розетка с выдвижным механизмом понадобится тогда, когда расположить ее в стене по каким-то причинам невозможно. Кстати, выдвижные розетки подобного типа монтируют иногда на столешницы;
- розетка с таймером. Функционал понятен, а время отключения может задаваться как с помощью кнопок и дисплея, так и при помощи поворотного механизма;
- Wi-Fi розетки применяют в системе «умный дом», управлять ими можно удаленно с помощью специального приложения;
- блок розеток уместен там, где постоянно требуется работа нескольких электроприборов, например, на кухне;
- спецрозетки могут потребоваться для подключения телефона, радиоточки или антенны;
- силовые разъемы необходимы, в основном, на этапе проведения строительных и ремонтных работ для подключения приборов высокой мощности.
Среди более оригинальных вариантов также представлены оконные розетки, которые преобразуют солнечную энергию в электричество, розетки с ваттметром (показывают, сколько энергии потребляет подключенный прибор) и розетки с USB-выходом.
№5. Выбор выключателя
Многие параметры выбора розетки справедливы и для выключателя:
- по типу установки выключатели могут быть накладные и встроенные. Выбор по большей части зависит от особенностей проводки в квартире;
- в зависимости от условий эксплуатации выбирают выключатели с разной степенью защиты от пыли и влаги. Для помещений со стабильно высоким уровнем влажности рекомендуют выбирать выключатели с пластиковым или резиновым кожухом;
- технические характеристики выключателя будут указаны в его маркировке и подбираются в зависимости от номинального напряжения сети, тока и мощности приборов, с которыми будут работать выключатели.
По способу крепления выключатели могут быть:
- винтовые по аналогу с винтовыми розетками. Специалисты говорят, что такие выключатели хорошо использовать с алюминиевой проводкой, которая не искрится и не нагревается;
- безвинтовые часто используют с медной проводкой.
В зависимости от особенностей конструкции выключатели делят на:
- перекидные – самый привычный и максимально простой в управлении вариант;

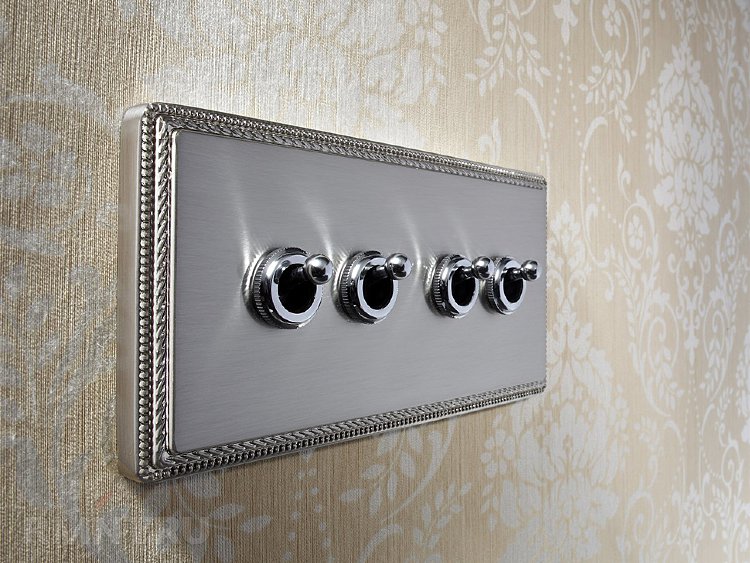

- поворотные – такой механизм часто используют в выключателях, выполненных в ретро-стиле. Для включения тут необходимо повернуть по часовой стрелке рычаг;
- кнопочные – вариант, который по удобству может сравниться с перекидным, но распространения пока не нашел. Чтобы включить свет, достаточно нажать кнопку, она же нажимается для выключения;
- диммеры позволяют не просто включать свет, но и регулировать его яркость, поворачивая рычаг.
Это очень экономно и удобно, когда требуется создавать в одной комнате разные сценарии освещения. Диммеры обычно используют с лампами накаливания и галогенными лампами – найти люминесцентную или светодиодную лампу, которая бы могла подключаться к диммеру, сложно, и стоить она будет в пару раз дороже обычной.
На одной панели может быть установлено несколько выключателей, которые отвечают за включение разных групп светильников, — это распространенное сегодня и достаточно удобное решение. Более того, одними и теми же светильниками можно управлять с разных мест в комнате – для этого необходима установка дополнительных выключателей. Система усложняется, зато комфорт растет. «Умные» выключатели с датчиком движения, сенсорным или удаленным управлением устанавливают в системах «умный дом».
Отдельно стоит выделить выключатели с подсветкой: встроенная небольшая лампочка подскажет, что электричество есть и облегчит поиск в кромешной темноте. Можно установить дома выключатель с таймером или выключатель, который будет реагировать на хлопок.
№6. Дизайн и материал исполнения
Такие элементы, как розетки и выключатели, непринято подчеркивать в дизайне интерьера, поэтому их всегда подбирают в тон стенам. Стиль их исполнения должен соответствовать выбранному стилю интерьера, и тут есть, где разгуляться. Производители предлагают нам изделия как в самом простом и привычном исполнении, так и настоящие произведения искусства.
В качестве материала изготовления обычно используют ударопрочную и пожароустойчивую пластмассу. Менее распространенные и, скорее, элитные варианты, — дерево, кожа, камень, стекло и даже бетон, фарфор, глина и текстиль. В выключателях допускается использовать сталь, бронзу, хром, алюминий и прочие металлы. Несмотря на то, что на розетках и выключателях акцент никто не делает, их оформление – это важный штрих в создании целостного гармоничного интерьера.
Чем более изысканный и оригинальный дизайн имеет оборудование, тем дороже оно будет стоить, но в погоне за эстетикой не забывайте и о безопасности.
№7. Что еще важно учесть при выборе?
Рассматривая в магазине несколько вариантов, не мешает провести визуальную оценку:
- от пластиковых розеток и выключателей не должно идти резкого неприятного запаха. Едкий аромат – главный признак того, что качество изделия, мягко говоря, не очень высокое;
- внешне изделие не должно иметь изъянов, неровных краев, трещин, ямок и прочих дефектов. Если материал изготовления пластик, то он должен быть твердым – мягкий пластик легко деформируется, а это может стать не просто эстетической проблемой, но и угрозой безопасности. Вес также имеет значение: качественный выключатель или розетка будут увесистыми, так как все элементы конструкции имеют толстые стенки, которые обеспечивают более высокую механическую прочность и долговечность;
- о качестве пластика косвенно свидетельствует количество элементов, из которых состоит выключатель или розетка.
Чем больше этих элементов и крепежа, тем лучше – значит, производитель использовал хороший материал;
- качество сборки можно определить по заземляющим контактам. Если они тонкие и мягкие, то от подобной покупки лучше отказаться;
- обязательно должна присутствовать маркировка и знак качества завода-изготовителя. На китайских дешевых изделиях маркировка обычно отсутствует. Кроме знака качества, наносится информация о номинальном напряжении и токе;
- еще один косвенный показатель качества – наличие инструкции по сборке и монтажу. Ее кладут производители, которые заботятся о покупателях, а недобросовестные китайские компании, которые штампуют плохонькие розетки и выключатели, часто пакуют их в полиэтиленовый пакет и все.
Среди производителей розеток и выключателей отметим Legrand (французская компания, лидер отрасли), Schneider Electric, Jung, Bticino, ABB, Polo, Fontini. Есть чуть более дешевая продукция от польских и турецких компаний, которая также имеет неплохое качество: Viko, Makel, Karlik, MONO, OSPEL. Из отечественных производителей крупнейшим является Wessen.
Напоследок отметим, что стандарты регламентируют установку розеток и выключателей на высоте не более 1 м от пола, но из этого правила есть масса исключений, в особенности, когда речь идет о ванных и кухнях – тут позволительно монтировать оборудование в наиболее удобном месте.
Статья написана для сайта remstroiblog.ru.
Метки:Электричество
5 отличий — какие розетки и выключатели лучше. Как выбрать хороший бренд и фирму
При ремонте и замене электропроводки в доме всегда старайтесь выбирать современные решения. Как правило, они уже учитывают все выявленные недостатки предыдущих серий электроустановочных изделий.
Поэтому покупая новые розетки и выключатели можно и нужно выбирать именно те, которые уже на сегодняшний день имеют несколько характерных отличий от предыдущих традиционных.
Это конечно не означает, что старые розетки плохие, однако инженерная мысль производителей не стоит на месте и нужно использовать у себя в квартире все преимущества инноваций. Давайте сравним, чем же отличаются современные розетки и выключатели от предыдущих бюджетных моделей.
Суппорт
У новых розеток от выполнен двухслойным:
- основание – оцинкованная сталь
- накладка – из поликарбоната
Какие преимущества это дает? Поликарбонат обеспечивает дополнительную электробезопасность.
Даже если каким-то образом фаза с проводки пробила на корпус розетки, лицевая часть суппорта окажется надежно изолированной. И прикасаясь к ней пальцами, вас не ударит током.
А ведь зачастую, многие электрики раскручивают и разбирают розетки, чтобы найти неисправность, даже не снимая с нее напряжение. Данная функция очень здорово защитит от случайных поражений электричеством.
А еще наличие двух слоев позволяет увеличить прочность всей конструкции примерно на 50% перед традиционным суппортом из оцинкованной стали.
Панель
Лицевая панель крепится на защелках. Для демонтажа и монтажа ее обратно, требуется не более 3-х секунд.
Просто поддеваете ее сбоку отверткой и пальцами вытаскиваете наружу.
Там даже есть обозначение в каких именно местах требуется поддевать отверткой.
Точно также ставите ее на место, придавливая и защелкивая в точках крепления.
Правда, если попадется подделка, у которой эластичность пластика со временем ухудшается, данные защелки из плюса могут превратиться в минус.
Через пару лет при демонтаже можно забыть, как они изначально защелкивались, и ненароком их сломать.
Традиционное крепление лицевой панели требует более длительного демонтажа. Придется откручивать крепежный винт, а может даже и не один.
А если проделывать такую операцию довольно часто, то вполне можно испортить резьбу. После чего, придется менять не панельку, а розетку целиком.
Если вы планируете пользоваться розетками и выключателями даже на этапе отделочных работ, тогда лучше выбирайте механизмы с защитными крышками.
Они, во-первых защищают изделия во время транспортировки. А во-вторых, позволяют красить стены, наклеивать обои даже без демонтажа лицевых панелей.
Накладная рамка
Рамки в хороших розетках крепятся независимо от лицевых панелей. Это позволяет свободно производить их демонтаж-монтаж.
В старых сериях рамка закрепляется и поджимается именно лицевой панелькой. Поэтому в них, замена рамки на другую такую же, но другого цвета, происходит только одновременно с панелью.
При этом будет лучше, если такие изделия окажутся двухслойными.
- снаружи – АБС пластик
- обратная внутренняя сторона – надежный поликарбонат
Внутри панельки находятся защелки, за счет которых происходит сама фиксация на механизме. Обратите внимание, они могут иметь несколько рисок.
Это позволит легко выравнивать рамки в случае небольших неровностей стен.
Внутренняя изоляция
Качественная розетка даже при снятой лицевой панели обеспечивает полную электрическую безопасность.
Все внутренние токоведущие части у нее надежно закрыты и изолированы. Доступа к ним нет.
В розетках же бюджетной серии, всегда имеются явно открытые токоведущие части.
И если вы работаете с отверткой, имеющей не изолированное жало, то вполне можете либо попасть под напряжение, либо случайно перекрыть между собой фазу и заземленный корпус самим жалом.
Шторки
В соответствии с правилами безопасности, все розетки устанавливаемые в жилых комнатах, должны иметь защитные шторки. Как же отличаются хорошие розетки в этом плане, от более дешевых?
В бюджетных изделиях механизм шторок закреплен непосредственно с обратной стороны лицевой панели.
Очень часто из-за таких шторок возникает следующая проблема. Есть вилки комбинированного типа. То есть, часть ножек вилки изолированы пластиком, а сами концы металлические.
Чаще всего такие вилки применяются в различного рода зарядках. У них металлические концы немного толще, чем средняя часть контактных ножек.
Втыкается в обычную розетку такая вилка без проблем. А вот когда пытаетесь ее извлечь и вытащить наружу, то защитные шторки закусывают контакты как гильотина.
Закусывание происходит именно на границе перехода материалов пластик-металл. В итоге вилка заедает в розетке.
И чтобы ее вытащить приходится прикладывать сверх усилия. Нередко все это заканчивается изломом защитных шторок.
В хорошей современной розетке механизм шторок утоплен вглубь корпуса, а не расположен с обратной стороны.
Соответственно такой проблемы как закусывание вилки, просто не существует. Любая вилка входит и извлекается из нее очень мягко.
Крепление
Крепеж розеток осуществляется как у традиционных, так и у новых моделей либо на винтах, которые стоят в подрозетнике, либо на захватах. Захваты при затягивании впиваются в стенки подрозетника.
Однако в конструкции усовершенствованных моделей есть особенности. Здесь применяется так называемая технология ”двойной зуб”.
Она позволяет увеличить усилие отрыва примерно в полтора раза.
Еще одним отличием качественной розетки является наличие специального профиля, так называемый ”ласточкин хвост”. Он позволяет очень легко осуществлять монтаж розеток и выключателей в блоках.
Если вам нужно соединить два и более механизма под одной рамкой, вы по уровню электрика Pocket Electric выставляете идеально ровно самый первый, а второй и последующие монтируете при помощи ласточкиного хвоста.
В итоге все механизмы быстро и ровно будут установлены на свои посадочные места.
Винтовые или безвинтовые контакты
Современные и большинство старых моделей отличаются и технологией присоединения проводников. Новейшие розетки имеют безвинтовые зажимы, которые позволяют очень быстро как подключить, так и отсоединить жилы кабелей или проводов.
Среди электриков до сих пор идут жаркие споры, какие же из контактов надежнее. Якобы безвинтовые, уменьшают площадь соприкосновения с проводом.
Отсюда уменьшается токопроводящая способность и надежность. Однако такой спор напоминает извечный вопрос, что лучше Wago или скрутка?
Здесь многое зависит от качества исполнения и условий эксплуатации. Есть розетки, где достаточно мощная пружинка оказывает давление всего на одну точку – например у производителей Gira, Legrand, Schneider.
А вот у ABB пружинка меньшей упругости, но зато давит уже в двух точках одновременно.
Применяйте все изделия согласно норм и рекомендаций и проблем никогда не возникнет. Например, в некоторых странах Европы на законодательном уровне, еще с 60-х годов запрещено использование винтовых клемм.
Главное преимущество безвинтовых зажимов в том, что такое присоединение не требует дальнейшего обслуживания. Как уверяет производитель, после монтажа, при соблюдении номинальных нагрузок, вы больше не загляните в такую розетку многие десятилетия.
Во всех старых розетках используется винтовая технология. Зачищенные жилы проводов зажимаются традиционными винтами.
Причем усилие зажима также нормируется. Профессиональные монтажники пользуются для этого специальными динамометрическими отвертками.
У таких контактов гораздо выше трудоемкость при монтаже-демонтаже. Кроме того, эти зажимы желательно периодически подтягивать, то есть обслуживать. А это влечет за собой разбор почти половины конструкции всей розетки.
Поджатые винтом провода при колебаниях температур – нагрев при максимальной нагрузке и остывание при ее отключении, могут давать усадку. И соответственно контакт будет со временем ослабевать.
В качественных розетках, проводники в безвинтовых контактах, находятся в постоянном поджатом состоянии, хоть горячие, хоть холодные.
Кроме того, у них с обратной стороны имеется шаблон ограничитель, который показывает насколько точно миллиметров нужно снимать изоляцию с жилы.
Выключатели
У современных модернизированных выключателей света, также имеются свои отличия и особенности.
Во-первых, это может быть необычная не выпуклая, а вогнутая форма клавиш.
Она очень эргономична и на нее удобно и приятно ложатся пальцы. Сама клавиша легко демонтируется без специнструмента.
На передней части суппорта должны быть нанесены различные маркировки. Они прежде всего нужны для удобства монтажа и содержат всю необходимую информацию.
Например, условное обозначение – что это вообще за механизм.
Простой выключатель, двойной, тройной, перекидной и т.д.
На подвижной части указывается положение контактов – включено или отключено.
Это очень удобно для быстрого определения, какой именно стороной монтировать выключатель в стену.
С обратной стороны механизма имеется:
- цветовая маркировка фазного проводника (обычно красного цвета)
- электрическая схема
- условное обозначение, что это за выключатель
А еще любой современный выключатель света в любое время можно дооснастить дополнительным модулем подсветки, либо индикации.
Больше не придется покупать другую модель и демонтировать старую. Модуль представляет из себя светодиод, со специальной схемой стабилизации напряжения.
Кроме того, даже в некоторых розетках предусматривается возможность установки светодиодного модуля подсветки, либо индикации наличия-отсутствия напряжения.
Там для этого есть специальное место.
Только не забывайте о последствиях таких подсветок и не удивляйтесь, почему светодиодные лампочки или светодиодные ленты начнут мигать даже в выключенном состоянии.
Все вышеописанные преимущества вы можете встретить в современных розетках и выключателях у производителя Legrand серия Valena Life и Vallena Allure.
Как заменить штепсельную розетку
Замена старых штепсельных розеток на новые — это быстрый и простой способ модернизировать дом и добавить новые функции, например USB-розетки. В качестве альтернативы вам может потребоваться заменить поврежденную или сгоревшую розетку. Это руководство идеально подходит для домовладельцев, которые делают ремонт или просто любят свой дом. Мы покажем вам, какое оборудование вам понадобится, чтобы безопасно и с минимальными усилиями заменить электрические розетки.
Важное сообщение по технике безопасности
Важно помнить, что любые электромонтажные работы должен выполнять квалифицированный электрик, имеющий соответствующий уровень подготовки и опыт. Обеспечив правильную оценку рисков, можно избежать опасностей и выполнить работу максимально безопасно.
Как заменить штепсельную розетку
Во-первых, вам необходимо спланировать и подготовиться. Какие сменные розетки вы хотите и какое оборудование вам понадобится? Какие меры предосторожности следует предпринять? Давайте углубимся.
Два основных типа штепсельных розеток
В наши дни электрические розетки могут быть поверхностными или скрытыми. Традиционные розетки типа «белая коробка» для поверхностного монтажа определенно проще в установке — вы прикручиваете коробку к стене с проложенным кабелем и прикрепленной лицевой панелью. Однако розетки скрытого монтажа выглядят более современно и менее подвержены случайным повреждениям, поскольку не так сильно выпирают из стены.
Выбираем более современную электрическую розетку
Розетки для скрытого монтажа доступны в различных размерах, цветах и отделках, а некоторые более современные конструкции также оснащены портами USB и удлинителями Wi-Fi.
Что такое разъем USB?
Часто ли вы ищете дома штекер USB-адаптера? Или, может быть, вам придется отключить другие зарядные устройства или прикроватную лампу, чтобы зарядить телефон ночью… У вас могут даже быть войны зарядных устройств с вашим партнером или детьми! Если это вы, одна или две USB-розетки могут изменить правила игры в вашем доме.
USB-разъемы легко устанавливаются и прекрасно заменяют имеющиеся у вас двойные разъемы, так как все, что вам нужно сделать, это установить их. Они точно такого же размера, и их можно купить в большинстве магазинов «Сделай сам» и в магазинах электротоваров 9. 0003
Безопасны ли розетки USB?
Розетки USB так же безопасны, как и любые другие электрические розетки. Вы никогда не должны рисковать электробезопасностью. Всегда покупайте изделия известных брендов и убедитесь, что они имеют знак BSi и логотип CE.
Если у вас есть какие-либо сомнения или вопросы или вы не знаете, что делать после проверки упаковки, лучше всего обратиться к профессиональному электрику, зарегистрированному в схеме электрической сертификации. Не играйте с электробезопасностью.
Кроме того, ознакомьтесь с местными строительными и электротехническими нормами
Также помните, что электрические установки и изменения регулируются местными строительными и электротехническими нормами, которые вы должны соблюдать. Вы можете проверить нормативные акты в вашем регионе в разделе «Электробезопасность прежде всего» или на веб-сайте местных органов власти.
Как спланировать и подготовить
Ниже приведены шаги по установке различных типов разъемов, включая разъемы USB.
Безопасность превыше всего
Никогда не пытайтесь выполнять работы с электрикой, если вы точно не уверены, что электрическая цепь обесточена — только квалифицированные и дееспособные лица должны выполнять такие работы.
Для выполнения каждой из перечисленных ниже задач последовательно выполните следующие действия по технике безопасности и дважды проверьте их выполнение перед выполнением работ: лестнице или высоко возле входной двери)
![](/800/600/http/myelectrica.ru/upload/iblock/68f/primer-metallik.jpg)
Безопасная проводка
Перед установкой новой розетки всегда сверяйтесь с инструкциями производителя, так как разные марки и модели могут иметь разные требования к установке.
Однако, как правило, во время установки новой электрической розетки, если настенный кабель не достает без натяжения до клемм новой розетки, никогда не тяните за него. В этом случае обратитесь к квалифицированному электрику.
Моя проводка до 2004 года выпуска?
Если у вас электропроводка до 2004 года, внутри вы найдете следующие провода:
(L) Под напряжением = красный
(N) Нейтральный = черный
(E) Земля = зеленый и желтый
Если ваша проводка была выполнена после 2004 года, внутри вы найдете следующие провода:
(L) Под напряжением = коричневый
(N) Нейтральный = синий
(E) Земля = зеленый и желтый
Эта же цветовая маркировка уже много лет используется для шнуров бытовой техники в Великобритании.
Инструменты и материалы для любых работ по замене розеток:
- Изолированная отвертка
- Индикатор напряжения
- Детектор труб и кабелей
- Перфоратор с битами по камню
- Инструмент для зачистки проводов
- Новая двойная розетка
- Дюбели и шурупы
- Зеленая/желтая оплетка при необходимости
Как заменить поврежденную розетку
Обгоревшая розетка часто возникает из-за перегрузки или плохого соединения вилки. Не подключайте обратно какие-либо приборы, не решив сначала эту проблему, иначе это произойдет снова.
Безопасность превыше всего
Никогда не пытайтесь выполнять работы с электрикой, если вы точно не уверены, что электрическая цепь обесточена — только квалифицированные и дееспособные лица должны выполнять такие работы.
Прежде чем приступить к работе, ознакомьтесь с руководством по безопасности в начале этой статьи.
Шаг 1: После того, как вы подтвердите, что цепь разомкнута. Отвинтите лицевую панель гнезда и осторожно потяните лицевую панель вперед. Вам понадобится достаточная слабина проводов сзади, чтобы иметь возможность полностью перевернуть розетку вниз, чтобы задняя поверхность была доступна. Если вам неудобно делать это, остановитесь здесь, закрутите все правильно и обратитесь к профессионалу. работа. Если все в порядке, переходите к следующему шагу и сохраняйте винты на случай, если новые не подойдут.
Шаг 2: Ослабьте винты на клеммах и освободите провода.
Шаг 4: Если изоляция была повреждена от перегрева, а кабеля достаточно, обрежьте жилы и зачистите концы, оставив 5 мм меди на каждом проводе открытыми.
Шаг 5: Вам нужно будет покрыть заземляющую жилу дополнительной длиной зелено-желтой оболочки, если она открыта.
Шаг 6: Металлические тыловые коробки должны быть заземлены, поэтому протяните короткий кабель заземления между клеммами заземления тыловой коробки и лицевой панели.
Шаг 7: Подсоедините провод под напряжением к клемме под напряжением (L) новой лицевой панели
Шаг 8: Подсоедините нейтральный провод к клемме нейтрали (N)
Шаг 9: Подсоедините заземление к клемме заземления (E или 🜃).
Шаг 10: Полностью затяните винты клемм, но будьте осторожны — если вы затянете слишком сильно, вы можете перерезать медный провод.
Шаг 11: Установите новую лицевую панель, стараясь не зажать провода между гнездом и коробкой гнезда. Если новые винты не подходят к старой коробке, повторно используйте оригинальные винты, которые вы отложили в сторону. Будьте осторожны, не затягивайте винты слишком сильно — вы же не хотите сломать корпус новой розетки.
Шаг 12: Проведите надлежащее тестирование новой розетки, чтобы убедиться в наличии пути прохождения звука к земле.
Установка заподлицо на каркасной стене по сравнению со сплошной стеной
Если вы заменяете новую штепсельную розетку, существуют большие различия в том, как вы это делаете в зависимости от поверхности стены, поэтому проверьте, подходите ли вы к сплошной стене. или стойку, наденьте защитные очки и выполните соответствующие шаги:
Перед началом работы ознакомьтесь с примечанием по технике безопасности в верхней части этой статьи.
Как установить розетку заподлицо в сплошную стену
Для установки розетки заподлицо в сплошную стену необходимо вырезать углубление в штукатурке и кирпичной кладке за ней.
Инструменты, которые вам понадобятся:- Новая розетка и задняя коробка для углубления готовы к работе
- Защитные очки – пыльная работа
- Детектор труб и кабелей
- Карандаш
- Малый спиртовой уровень
- Ударная дрель со сверлом по камню
- Малярная лента (если ваша дрель не имеет ограничителя глубины)
- Молоток клюшки и больстер
- Совок и щетка
- Дюбели и винты с полукруглой головкой
- Инструмент для зачистки проводов
- Отвертка
- Тестер розеток
Шаг 1: Проверьте наличие скрытых труб и электрических кабелей с помощью детектора труб и кабелей.
Шаг 2: Если путь свободен, изолируйте соответствующую цепь в блоке предохранителей и защитную изоляцию, чтобы убедиться, что цепь обесточена (трижды проверьте это).
Шаг 3: Подготовьте монтажную коробку для новой розетки, карандаш и спиртовой уровень. Затем поднимите монтажную коробку в желаемом положении и используйте спиртовой уровень, чтобы выровнять ее. Теперь можно обвести коробку на стене.
Шаг 4: Теперь возьмите ударную дрель, снабженную сверлом по камню, и проделайте несколько отверстий по контуру на глубину, немного превышающую глубину монтажной коробки. Некоторые сверла имеют ограничитель глубины, который можно установить на требуемую глубину. Если у вас его нет, вы можете обернуть биту малярной лентой, чтобы показать вам, где остановиться.
Шаг 5: Затем возьмите валик и молоток и начните откалывать штукатурку и кирпичную кладку, вырезая до глубины просверленных отверстий.
Шаг 6: Используйте совок и щетку, чтобы убрать все остатки штукатурки. Теперь проверьте, как сидит коробка.
Шаг 7: Удерживая коробку на месте, отметьте положение карандашом. Теперь просверлите отверстия и вставьте дюбели.
Шаг 8: Осторожно удалите выбивные отверстия для доступа, вставьте проактивную втулку и вставьте кабель через отверстие для доступа.
Шаг 9: Выполните окончательные соединения, как описано выше.
Шаг 10: Установите лицевую панель.
Шаг 11: Подойдите к блоку предохранителей и снова включите питание, проведите необходимые и ценные испытания для обеспечения электрической безопасности.
Как установить розетку заподлицо в каркасной стене
Самый простой способ установить розетку заподлицо в каркасной стене с помощью монтажной коробки для полости. Он прилегает к стене и имеет либо вращающиеся, либо подпружиненные выступы, которые прижимаются к задней части гипсокартона, чтобы вам было легче расположить розетку.
Перед началом работы ознакомьтесь с примечанием по технике безопасности в начале этой статьи.
Инструменты, которые вам понадобятся:
- Новая муфта с коробкой для фиксации полости
- Детектор гвоздей или молоток
- Карандаш
- Духовный уровень
- Отвертка
- Ковровая пила или пила для гипсокартона
- Тестер розеток
Шаг 1:
Шаг 2: Теперь проверьте, нет ли скрытых труб или кабелей в зоне с помощью детектора труб и кабелей.
Шаг 3: Если путь свободен, изолируйте соответствующую цепь в блоке предохранителей и защитную изоляцию, чтобы убедиться, что цепь обесточена (трижды проверьте это).
Шаг 4: Держите фиксирующую коробку в нужном месте, используя спиртовой уровень, чтобы держать ее ровно, затем обведите коробку карандашом.
Шаг 5: Теперь возьмите отвертку, протолкните и прокрутите ее через стену внутри карандашного контура в диагонально противоположных углах, чтобы обеспечить направляющую для пильного диска или полотна для пилы по гипсокартону.
Шаг 6: Вставьте пилу в одно из отверстий и следуйте контуру коробки, чтобы вырезать фигуру.
Шаг 7: Если коробка плотно прилегает к отверстию, вставьте ее, пропустив кабель через отверстие.
Шаг 8: Вдавите или поверните крепежные выступы, чтобы они прочно зафиксировались на задней стороне гипсокартона.
Шаг 9: Подсоедините провода и установите лицевую панель.
Шаг 10: Подойдите к блоку предохранителей и снова включите питание, проведите необходимые и ценные испытания для обеспечения электрической безопасности.
Вот и все. У вас должна быть электрическая розетка, которую вы выбрали на месте.
Мы не можем не подчеркнуть, что если вам неудобно заниматься такой технической работой своими руками, доверьте ее профессиональному электрику. И если вы хотите быть спокойны за бесперебойную работу ваших электроприборов, взгляните на страхование электроприборов на случай непредвиденных поломок и непредвиденных повреждений. Посетите страницу выше, и мы всегда готовы помочь.
Часто задаваемые вопросы
Можно ли самому поменять розетки?
Если вы делаете ремонт в своем доме и хотите, чтобы ваш дом выглядел более изысканно, вы будете удивлены, как изменится ваш дом, когда вы поменяете розетки. Это простая работа, потому что она использует существующую арматуру, поэтому она под силу начинающему мастеру-сделай сам, если вы очень заботитесь о безопасности.
Как узнать, является ли розетка ответвлением?
Ответвительная розетка — это дополнительная розетка, добавленная в электрическую цепь. Обычно он имеет три кабеля — кольцевой вход, кольцевой выход и выход ответвления.
Вам нужен квалифицированный электрик для замены розетки?
Нет. Если вы просто меняете стиль своей электрической розетки или переключаетесь на USB-розетку, это достаточно простая задача для уверенного в себе начинающего домашнего мастера.
Перед началом работы ознакомьтесь с примечанием по технике безопасности в верхней части этой статьи.
Легко ли заменить электрическую розетку?
Электрическую розетку легко заменить, если вы заменяете подобное на подобное – например, просто изменив стиль сокетов. Если вам нужно переместить розетку, например, с поверхностного монтажа в углубление, то это гораздо более сложная задача, и вам нужно будет врезаться в стену.
9 типов электрических розеток в домах
Фото: depositphotos.com
Если не все электрические розетки в вашем доме выглядят одинаково, это потому, что существует много разных типов электрических розеток. Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может не подойти для вашей ванной комнаты, и наоборот.
Выбор и установка электрической розетки, соответствующей потребностям помещения, может защитить вас от опасностей, связанных с электричеством, и сделать ваш дом более энергоэффективным. В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.
1. Розетки 15 А, 120 ВНаиболее распространены в старых домах и представлены в двух вариантах:
Фото: Depositphotos.com и обеспечить незаземленное соединение.
Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть первыми кандидатами на обновление в ближайшем будущем. Для повышения безопасности и эффективности разумно выбрать более современные альтернативы из этого списка.
Подходит для: Легкое домашнее использование с приборами, которые имеют минимальные требования к напряжению и силе тока.
2. Розетки 20 А, 125 ВЭти электрические розетки рассчитаны на большее энергопотребление, чем предыдущий тип. Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым требуется больше энергии для работы.
Вы можете отличить их от версии на 15 А по небольшой горизонтальной прорези рядом с вертикальной заземляющей прорезью. Они могут даже идеально подходить для некоторых стиральных машин, посудомоечных машин и обогревателей.
Подходит для: Крупных приборов, требующих большей мощности.
3. Розетки 20 А, 250 В Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби, требуется еще более высокий уровень мощности. Для таких целей следует выбирать именно этот тип электрической розетки.
Advertisement
Перед установкой этих розеток на 20 А и 250 вольт вам необходимо установить соответствующую электрическую цепь. Для розеток на 250 вольт требуется двухполюсный автоматический выключатель, установленный на вашей главной панели, и эту работу лучше всего доверить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные печи и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вы можете взглянуть на розетки на 30 или 50 А.
Подходит для: Крупных электроприборов с очень высокой потребляемой мощностью и оборудования для хобби.
Некоторые виды работ лучше доверить профессионалам
Получите бесплатные оценки без обязательств от лицензированных электриков рядом с вами.
Найти профессионалов сейчас
+ Фото: depositphotos. com
Строительные нормы и правила в большинстве мест теперь сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. В этих типах электрических розеток используется встроенный физический барьер для предотвращения проникновения посторонних предметов. Внутренние жалюзи открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются взломать эти розетки, вставив в них что-нибудь, кроме вилки, опасности поражения электрическим током нет.
Подходит для: Безопасное использование в домах с детьми.
Фото: depositphotos.com
5. Розетки GFCI Розетки прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде. В помещении это включает в себя такие помещения, как ванные комнаты, кухни, подвалы, подвальные помещения и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.
Эти розетки постоянно отслеживают ток и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Схема прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток, расположенных рядом с водой, скачок напряжения может указывать на прямой контакт с водой и последующую опасность поражения электрическим током, например, если вы случайно уроните включенный фен в ванну, наполненную водой. Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разных цветов на фасаде.
Реклама
Подходит для: Предотвращает опасность поражения электрическим током в местах, близких к воде.
6. Розетки AFCI Некоторые электрические неисправности вызывают нагрев из-за искрения. Дугообразование происходит в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжание. Это может создать необычайное количество тепла. Перегрев приборов, случайное забивание провода гвоздем или жевание проводов грызунами могут вызвать этот риск. Когда возникает дуга, розетки прерывателя цепи дугового замыкания (AFCI) обнаруживают это, а встроенный выключатель отключает розетку. Вы можете установить их в спальнях и других спальных зонах через специальный выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и быть полностью бдительными. Это также исключительный вариант для кухонь и прачечных.
Подходит для: Предотвращает опасность поражения электрическим током в спальнях и других спальных зонах, кухнях и прачечных.
7. Розетки с выключателем Если есть приборы или светильники, которые вы хотите держать включенными все время, даже когда они не работают, рассмотрите возможность использования выключаемых розеток. Блок объединяет розетку и подключенный выключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки не требуется новая электрическая коробка или дополнительная проводка.)
Подходит для: Приборы или светильники, которые вы хотите всегда держать подключенными к сети.
Фото: homedepot.com
8. Розетки USBУстройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске свободных USB-портов или зарядных блоков, решением могут стать настенные USB-розетки. Они дают вам одну или несколько USB-разъемов прямо на стене, часто разделяя пластину с другими двух- или трехштырьковыми розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.
Реклама
Подходит для: Питание устройств, которые заряжаются через USB.
9. Умные розетки Современные инновационные умные розетки оснащены встроенными механизмами контроля энергопотребления.
