Розетки виды и типы: какие бывают типы, где они применяются и в чем особенность электрических устройств, их целевое предназначение и отличительные характеристики

устройство, типы, характеристики, как выбрать, производители

При включении электрочайника, стиральной машины-автомат или телевизора мало кто задумывается о неприметной конструкции, обеспечивающую работу техники.

Розетка — незаменимый элемент помещения, и комфорт хозяев дома во многом зависит от того, насколько она соответствует имеющейся электросети и характеристикам бытового оборудования.

Содержание:

• Устройство розетки
• Типы и характеристики розеток
• Плюсы
• Минусы
• Как выбрать розетку
• Какие лучше
• Как пользоваться
• Гарантия
• Неисправности и ремонт
• Производители розеток

Устройство розетки

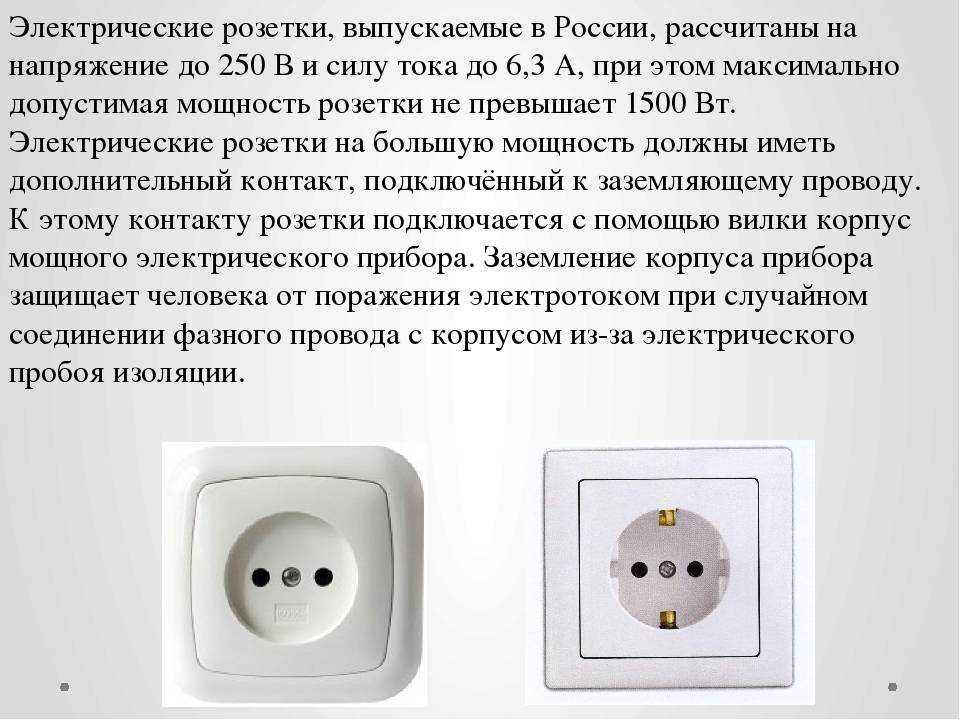

Розетка представляет собой корпус со встроенной арматурой, подсоединяемый к источнику питания с помощью кабеля. Существующая между внутренними контактами разница потенциалов создает напряжение.

Через предусмотренные отверстия это напряжение передается подключенным в розетку приборам.

Устройство арматуры:

• На основании из пластика или керамики закреплены контакты при помощи металлических пластин.
• Сами пластины дополнительно служат местом винтового крепления проводов — между ними и зажимной лапкой прокладывается зачищенная жила кабеля.
• В некоторых моделях предусмотрен дополнительный контакт или пластина для заземления устройства.
• Собранная конструкция монтируется в стакан или на заднюю крышку с рельсами — в зависимости от установочного типа.

Верхняя декоративная накладка прикручивается к основанию небольшим шурупом или защелкивается на клипсы, после чего устройство приобретает законченный вид и используется по назначению.

Типы и характеристики розеток

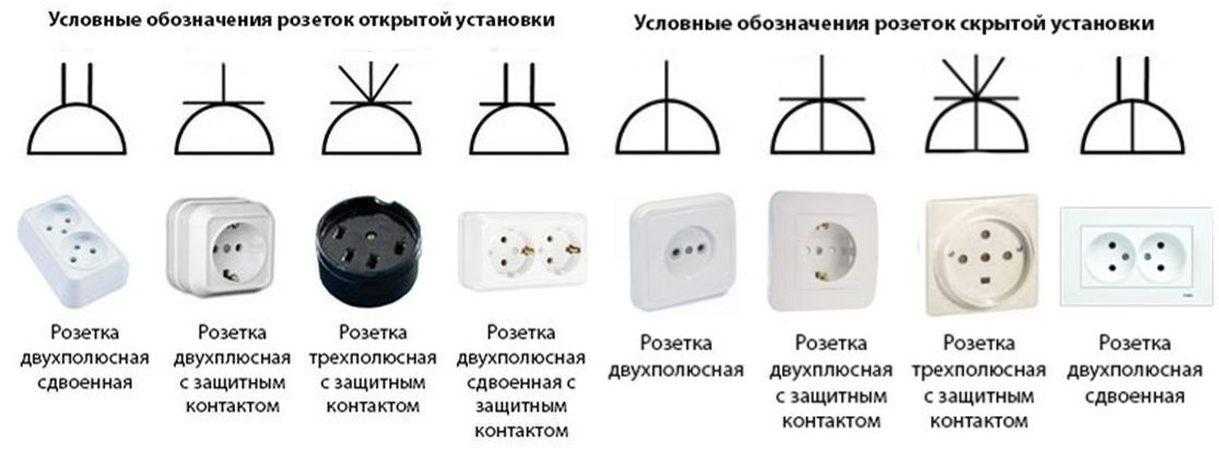

Розетки делятся на типы по методу встраивания и допустимому вольтажу: 220 или 380 В и слаботочные.

Розетка 220 В

• Используется два рабочих контакта: фаза и ноль.

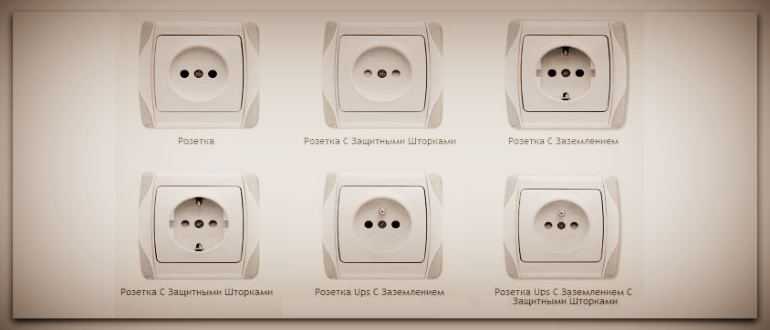

• Существуют электроточки с заземлением и без него.
• Подразделяются по виду монтажа на встраиваемые, наружные и переносные.
• Дополнительно предусмотрено деление по количеству и форме контактных отверстий.

Встраиваемые розетки

Выпускаются на одно посадочное место — подрозетник. Доступны устройства с одним или двумя гнездами для вилок. Монтаж арматуры происходит при помощи лапок, которые разжимаются винтами или креплением суппорта к стакану саморезами.

Особенности:

• подходят для скрытой проводки;
• возможен монтаж блока из нескольких розеток;
• количество и конфигурация посадочных мест ограничены только декоративной накладкой — рамкой;
• в таком блоке размещаются одновременно различные типы розеток.

Производителями выпускаются уже готовые к монтажу блоки квадратной и прямоугольной формы. Для них не требуется установка подрозетников.

Наружные розетки

Производятся для монтажа на поверхность без заглубления арматуры.

Особенности:

• подходят для скрытой и открытой проводки;
• выпускаются в пластиковых корпусах с количеством гнезд от одного до четырех;
• монтаж сводится к подключению проводов к соответствующим клеммам, креплению основания на поверхность и установке крышки.

К наружному типу монтажа относятся розетки, встраиваемые в специальный кабель-канал. Собирается группа розеток в монтажную рамку, подключаются соответственно провода, рамка фиксируется в кабель-канале зажимами и устанавливается декоративная накладка.

Переносные розетки

Этот тип розеток также носит название удлинителя.

Особенности:

• используются в местах, где невозможно сделать проводку;
• подходят для временного подключения нагрузки на удалении от стационарных силовых точек;
• выпускаются удлинители отдельно колодками по 2–4 гнезда или в готовом виде с кабелем и вилкой.

В первом случае дополнительно потребуется приобрести вилку и подобрать кабель нужного сечения, количества жил и длины. Готовые удлинители производятся разной длины, имеют на конце от одного до шести гнезд, комплектуются выключателями питания.

Длинные кабели производители комплектуют бобинами для намотки.

В зависимости от используемых материалов в розетках варьируется максимальный ток нагрузки. Он указывается в амперах.

Для ванных комнат и сырых помещений выпускаются розетки с влагозащитой. С лицевой стороны у них расположена пластиковая крышка, а с обратной стороны арматура закрыта эластичной герметичной пленкой.

Эти розетки укомплектованы зажимными клеммниками, в которые вставляются провода.

Розетка на 380 вольт

Характеризуется использованием от 1 до 3 фаз, нулевой линией и наличием заземления.

Особенности:

• Конфигурация корпусов, формы и размещения контактов предполагает включение соответствующей вилки только в определенном положении. Это не позволит перепутать используемые линии.
• Выдерживает максимальный ток до 32 ампер.
• Такой тип розеток востребован для подключения электрических плит, мощность которых не позволяет устанавливать обычные электроточки.

В промышленных и производственных условиях используются электроприборы с повышенными требованиями к потребляемой мощности, которым нужны одновременно три фазы. Такие устройства подключаются только к розеткам на 380 В.

Слаботочные розетки

Используются для подключения телефонов, телевизоров, интернета, акустики.

Особенности:

• Чаще предназначены для внутреннего монтажа. Допустима установка в блоки.
• Основание из керамики или пластика, контакты чаще пружинные, подключение к электросети происходит с помощью клемм из комплекта.
• Доступны модели наружного и встраиваемого типа. Первый вид свойственен устройствам телефонии, интернет-сетей и радио.
• Провода в таких устройствах соединяются по цвету, количество отличается от привычного — 2–16 жил. Их принято не скручивать, а обжимать специальным устройством.

Подобные устройства подчас встречаются как смежные с привычными моделями розеток внутри единого блока.

Розетка с таймером

Вид устройств с табло, которое задает комфортное время включения/выключения бытовой техники. Доступны в механическом и электронном исполнении.

Механический таймер

Запускается при помощи часового механизма, нажатие секторов циферблата задает время включения устройства.

Особенности:

• Рабочие сегменты по 15 или 30 минут в зависимости от модели.
• Установка программ происходит при помощи вращающегося диска, на котором предварительно устанавливается текущее время.
• Доступно суточное программирование.
• Сегменты подбираются в сочетании со временем работы электроприборов.
• Устройство обязательно подсоединяется к сети, чтобы таймер выполнил запланированные функции.

Доступен отдельный вид таймеров отключения — настройка прибора начинается с вытягивания индикаторного кольца. Дальнейшие действия зависят от режима прибора. Чаще всего задается цветовая маркировка.

Временная шкала помогает установить время обесточивания прибора.

Электронный таймер

Электронные устройства с таймером предполагают установку сотни программ включения и отключения приборов.

Особенности:

• Часто в конструкции присутствует встроенный датчик имитации присутствия, включающий свет в запланированное время в заданных интервалах.
• Кроме суточного доступен недельный вид программирования.
• Эксплуатационная температура прибора ниже, чем у механических аналогов, диапазон значений варьируется от -10 до + 40 градусов.
• Чаще всего электронные виды снабжены индикатором, указывающим рабочее состояние.
• Устройства перед эксплуатацией заряжаются, срок зависит от модели, в среднем он составляет 14 часов.
• Очистка памяти переводит розетку в рабочий режим, при котором задаются собственные программы включения: дни недели, будни или выходные, ручная или автоматическая работа.

Максимальная нагрузка — 16 ампер. Таймер не зависит от электросети, питание происходит от батареек типа AAA. Настройки сохраняются даже в случае сбоев электропитания.

Плюсы

Достоинства розеток основываются на типе расположения устройств.

Встраиваемые

• Экономят пространство за счет малого выступа над поверхностью — к ним вплотную придвигается мебель, а межкомнатные двери не угрожают случайным сносом конструкции.
• Эстетичны — вписываются в интерьер, доступны нестандартные модели рамок вплоть до индивидуальной отделки.
• Повышенный срок службы фурнитуры за счет жесткой фиксации к несущим конструкциям.
• Большинство устройств такого типа приспособлено для монтажа с заземлением, что подходит для новых квартир.

Наружные

• Оптимальный вариант при наружной проводке.
• Предполагают больший контроль влаго- и пожаробезопасности, чем встраиваемые аналоги.
• Не требуют трудоемкого и пыльного штробления бетонных стен для кабелей и стаканов.
• Возможность организовать термозащитную прокладку между поверхностью и устройством, отвечающую нормативам ПУЭ.

Переносные

• Мобильны, разворачиваются в необходимом месте снаружи или внутри помещения.
• Не нуждаются в монтаже.
• Быстрое подключение — достаточно соединить с действующей розеткой или проводкой.
• Не требуют привлечения электриков, с ними справится и человек, не имеющий представления о проводке.
• Провод недостающей длины быстро заменяется без вмешательства в декор помещения.

Минусы

Недостатки также основаны на способе размещения.

Встраиваемые

• Розетку невозможно установить с нуля без вмешательства в декоративное покрытие поверхности, потребуется штробление с использованием перфоратора и специальных насадок.
• Недостаточно пожаробезопасны.
• При демонтаже розетки остается глубокое отверстие, которое нелегко заделать, порой требуется обновление ремонта помещения.
• Слабая степень влагозащиты, специальные накладки чаще предусмотрены лишь для наружных аналогов.
• Встраиваемые модели не подходят для использования в деревянных домах, но этим условием часто пренебрегают.

Наружные

• Неэстетичность, ограниченный модельный ряд и скромная цветовая гамма.
• Устройство выпирает над поверхностью, подвержено механическим повреждениям, создает проблемы при перестановке мебели.
• На верхней части устройства скапливается пыль.
• Пластиковые виды подвержены выцветанию.
• При смене дизайна помещения требуется приобретение новой розетки в сборе, если старая не подходит по стилю.

Переносные

• Кабель чаще размещается на полу — он неэстетичен, затрудняет передвижение и перемещение мебели.
• Стандартизированный внешний вид, практически не встречаются модели, совместимые с интерьером.
• При частой смене позиций быстро выходят из строя.
• Часто становятся объектом повышенного внимания домашних животных и грызунов.
• Пожароопасность повышена, так как они склонны к механическим повреждениям.
• Временная проводка не годится для мощной техники.

Как выбрать розетку

При выборе розетки учитывается ряд параметров: тип проводки, материал изготовления, безопасность, а также наличие признаков, характеризующих качественное оборудование.

Тип проводки

• Если имеющаяся проводка скрыта за каркасом или утоплена в поверхность стены, то предпочтительны встроенные модели розеток.

Они устанавливаются в специальные коробки, вмонтированные в поверхность; после сбора на виду остается лишь декоративная рамка небольшой толщины.

• Открытая проводка подразумевает установку наружного типа электрооборудования. К поверхности без утапливания крепится декоративный корпус, содержащий арматуру. Чаще этот вид выпирает над поверхностью на 2–4 см.

Базовые параметры

• Проверьте наличие заземляющих контактов на устройстве для подключения к трехпроводным электросетям.
• Устройство с подвижным пружинным элементом для зажима вилки наиболее долговечно по сравнению с латунными аналогами.
• Обращайте внимание на внешний вид и аккуратность контактов, даже если доступен только один — заземляющий.
• На задней стороне устройства или между отверстиями для вилки расположена маркировка допустимой нагрузки.
• Способ подключения проводов бывает винтовым или самозажимным. Если не хватает навыков или требуется быстрый монтаж, предпочтительнее второй вариант.

Материал розеток

Речь о базовом материале изготовления. Декоративные функции и покрытия не рассматриваются, так как предпочтения индивидуальны.

• При выборе проверьте запах, исходящий от устройства. Варианты из дешевого пластика имеют наиболее едкий аромат, выделения вредны для человека.
• Керамические модели рассчитаны на больший ток, выдерживают нагрузку 25 А.
• Если материал изготовления слишком мягок, со временем он деформируется.

Наличие инструкции по сборке и внятное описание химического состава также говорит в пользу изделия.

Безопасность

• Устройства с защитой от случайного поражения током комплектуются шторками, предотвращающими непреднамеренный контакт, ставятся в детских. Шторки открываются при введении с небольшим усилием контактов вилки.
• Модели с защитными крышками применяют в помещениях с повышенной влажностью.

Для деревянных и пожароопасных помещений степень защиты устройства должна быть не ниже IP44. Как правило, этот параметр подбирается равным 54. Чем выше цифра, тем лучше.

• ПУЭ предъявляет требование отделения электрооборудования от горючих материалов негорючими прокладками.
• Если предстоит монтаж на деревянную поверхность, задняя часть корпуса должна быть выполнена из тугоплавких пластмасс, металла или керамики. Легкоплавкие модели недопустимы, потому что искрение может спровоцировать пожар.

Деревянные помещения по умолчанию относятся к категории пожароопасных. В них принято устанавливать открытый тип электропроводки для быстрой локализации возгорания, поэтому сюда подходят только модели наружного типа с заземлением.

Какие лучше

Идеальная розетка должна соответствовать:

• условиям окружения;
• требованиям пожаробезопасности;
• изоляции, нагрузке и диаметру сечения проводов;
• потребляемой мощности электроприборов.



Дополнительные признаки лучшего устройства подбираются исходя из возможностей помещения и функциональности:

• В плане долговечности и безопасности предпочтительны модели с арматурой и задней стенкой из металла или керамики. Они встречаются реже, но превосходят по показателям пластиковые аналоги.
• Для квартир и кирпичных строений наиболее удобен встраиваемый тип. Деревянные дома и помещения с повышенными требованиями пожаробезопасности предусматривают использование накладных розеток.

Розетки с возможностью заземления предотвращают фатальные последствия ударов током. Ранее эта функциональность не была предусмотрена, в старых зданиях заземление отсутствует.

Современные нормы предполагают монтаж заземляющего провода совмещать с нулевой жилой на распределительном щите.

Как пользоваться

Меры предосторожности и особенности использования сводятся в единый набор правил:

• Запрещено подключать прибор к сетям с неподходящей нагрузкой.
• При использовании убедитесь, что штепсель совпадает с отверстиями розетки и плотно в нее входит.
• Нежелательна установка вблизи отопительных приборов: радиаторов, полотенцесушителей.
• Для помещений с повышенной влажностью практикуется установка моделей в защитном корпусе, специально предназначенном для санузлов.

• Не используйте поврежденные устройства с признаками искрения и при задымлении.
• Избегайте контакта с водой, в том числе погружения.
• Храните неподключенные приборы в температурном диапазоне от -25 до 50 градусов.
• Для очистки используйте сухие салфетки.
• В целях безопасности при обслуживании электроприборов применяется обесточивание.

Гарантия

Перспективы получения бесплатного обслуживания или замены некондиционного товара зависят от сохранности полученного при покупке набора документов. Речь идет о кассовом чеке, заполненном гарантийном талоне с обязательной печатью и подписью продавца.

Производители электрооборудования включают ряд факторов, при которых их обязательства утрачивают силу:

• неправильная транспортировка и монтаж изделия;
• механические повреждения корпуса или арматуры;
• некорректная эксплуатация;
• самостоятельный ремонт или частичная замена комплектующих.

В остальных случаях действуют гарантийные условия, срок которых зависит от производителя и ценового сегмента техники. Средний срок гарантии на розетки составляет 12 месяцев.

Неисправности и ремонт

Розетки выходят из строя в случае неустойчивого контакта с проводами на месте их крепежа, а также из-за того, что пластины, удерживающие вилку в устройстве, теряют пружинистые свойства.

Негромкий треск в розетке

Свидетельствует о плохом контакте. Требуется переборка конструкции. Для этого помещение обесточивается, затем скручивается крышка и аккуратно вынимается арматура.

Концы старой проводки заново зачищаются и устанавливаются на прежнее место, после чего происходит их зажим болтами или фиксаторами. На следующем этапе вновь устанавливается крышка и подается напряжение.

Оплавление корпуса

Происходит от потери пружинистости пластин. Контакт с вилками приборов при этом неплотный, искры или оплавление встречаются часто.

• Требуется разобрать розетку, как в предыдущем пункте. Внимательно проверьте, не окислились ли внутренности.
• Окисление снимается наждачной бумагой. В сложных случаях разумно заменить арматуру целиком.
• При небольших оплавлениях снимаются потемнения и неровности покрытия, в пружинных моделях отработанный элемент заменяется на аналогичный — может вставляться в пазы или фиксироваться болтом в зависимости от типа.

В моделях с латунными пластинками вместо пружин требуется их сдвигание при помощи плоскогубцев.

Неплотная вставка вилки исправляется тем же способом, что и оплавление, но обычно не требуется зачистка шкуркой.

Розетка болтается

Это происходит по двум причинам. Первая — раскрутился фиксирующий саморез. Ремонт сводится к банальному прокручиванию. Вторая причина сложнее — она означает, что разжаты или неплотно стоят лапки подрозетника.

Для ремонта потребуется снять декоративную накладку и вынуть арматуру из стакана. После чего нужно поджать фиксирующие лапки на подрозетнике.

Если лапки сломаны (такое часто бывает у пластиковых моделей), потребуется замена стакана на новый.

При наличии старых металлических подрозетников также уместнее замена, но если она невозможна, следует убедиться, что стакан плотно установлен в гнездо.

Если это не так — производится его повторная фиксация и поджимание лапок. После этих действий розетка прикручивается на место.

Отсутствие напряжения

Проблема возникает из-за смещения внутренних элементов арматуры, чаще встречается как последствие расшатывания стакана или нарушения фиксации декоративной панели.

Внутренние причины:

• отошел провод из контактного гнезда;
• сместилась внутренняя пластина;
• отошла пружина, зажимающая вилку.

Внешней причиной может стать срабатывание автомата или обесточивание помещения. Поэтому первым делом стоит проверить, работают ли иные источники питания, подсоединенные к той же группе (коробке).

Если они в порядке, значит, проблема внутренняя. Для ремонта потребуется разобрать устройство и вернуть отошедшие детали на место, а затем зафиксировать и собрать конструкцию обратно.

Производители розеток

В большинстве случаев присутствует электротехническая специализация.

ABB — шведско-швейцарский производитель электрооборудования. Доступны встраиваемые модели техники, большинство вариаций идет в комплекте со светодиодной подсветкой. Гарантия на продукцию 10 лет.

Elektrostandard — производитель и оптовый продавец светотехнических приборов. Страна производства не указана, но дилеры относят продукцию к китайской. Доступны розетки-таймеры. Гарантия 12 месяцев.

ERA — российский производитель электротехнических изделий. Продукция представлена в накладном виде, корпуса из поликарбоната и автозажимы. Гарантия 2 года.

Legrand — производитель из Франции. Специализируется на электротехнике премиум-класса. Доступны накладные и встраиваемые модели, в том числе, и специального назначения: с антивандальным, антибактериальным покрытием. Гарантия заявлена лишь на продукцию в составе сборных систем, ее срок составляет 25 лет.



Makel — турецкий производитель электроприборов. Розетки накладного и встроенного типа, а также переносные. Доступны бюджетные модели с изолированными разъемами и сетевым фильтром. Гарантия 12 месяцев.

Viko — производитель из Турции. Специализируется на установочной технике, включая счетчики. Доступны накладные модели в белом и кремовом исполнении с цветными вкладками, заземлением и защитными шторками. Условия гарантии не заявлены.

Bticino — итальянское представительство группы компаний Legrand. Розетки с дизайнерскими рамками различных геометрических форм, включая овальные, доступны сверхтонкие модели. Гарантия до 3 лет.

Schneider Electric — французская машиностроительная компания, специализирующаяся на комплексных энергоэффективных продуктах. Модели розеток для бытовой эксплуатации и спецприменения. Гарантия 18 месяцев со дня установки, но не более 1 года со времени отгрузки.

Реклама от спонсоров: // // //

Электрические розетки. Стандарты и виды. Особенности

Современные электрические розетки – это изделия особой конструкции, предназначенные для подключения бытовых и промышленных приборов. В большинстве стран мира их производство регулируется нормативными требованиями и общепринятыми стандартами. У нас в стране широко распространены изделия, соответствующие европейским нормам, но нередко встречаются и отличные от них модели розеток.

Классифицируются по следующим основным признакам:

• Вид штепсельного разъема.
• Количество рабочих мест в конструкции розетки.
• Способ ее монтажа на поверхности стен.
• Технические характеристики контактных групп и самих изделий.
• Наличие дополнительного функционала.
• Класс защиты.

Виды штепсельных соединителей

В соответствие с типом штепсельного соединения существующие электрические розетки подразделяются на следующие виды:

• Розетки типа «C», «E» и «F» (стандарт Европейского Союза).
• Изделия классов «A» и «B» (вторые – с третьим, заземляющим контактом).
• Электрические розетки типа «G» и «D».
• Образцы типа «H» и «I».

Первые из этих типов также применяются для подключения бытовой техники, эксплуатируемой в России и странах СНГ. Изделия классов «A» и «B» используются в Северной Америке и Канаде, а образцы типа «G» – в Великобритании, на Мальте и в Кипре.

Электрические розетки типа «D» устанавливаются в странах Ближнего Востока и Индии, но нередко они используются и в Британии. В Израиле распространены изделия типа «H», а розетки класса «I» рассчитаны на внутренний рынок КНР, Австралии и Новой Зеландии.

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт, но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе, и в России, и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M – Южно-Африканский стандарт с заземлением.

Количество рабочих мест

По этому признаку они делятся на следующие виды:

• Одноместные розетки.
• Двух, трех и 4-х розеточные.
• Переносные приборы с выключателем и без него (так называемые «переноски»).

Одноместные розетки – самое простое решение, широко применяемое не только в быту, но и на предприятиях, и в офисных помещениях. Многорозеточные востребованы в ситуациях, когда нужно увеличить количество подключаемых приборов. «Переноски» со шнуром (с клавишным выключателем или без него) используются в тех случаях, когда требуется подключить оборудование или приборы, удаленные от питающей розетки на значительное расстояние.

Способы монтажа изделий

Делятся на электрические розетки открытого и закрытого типа. Открытого монтируются поверх бетонных, кирпичных или деревянных стен и закрепляются на специальных подрозетниках, которые фиксируются на поверхности дюбелями или шурупами подходящей длины.

Закрытого типа крепятся в отверстиях, заранее размеченных и просверленных в стенах строения. Они обычно используются при прокладке скрытой проводки, спрятанной в предварительно подготовленных канавках (штробах). В отличие от них открыто размещаемые розетки применяются в обоих случаях (и при скрытой и при наружной электропроводке).

Различия технических характеристик

К техническим характеристикам электрических розеток относят:

• Номинальное напряжение в вольтах.
• Предельный ток, на который рассчитано изделие (в амперах).
• Количество рабочих контактов.

По напряжению электрические розетки делятся на типовые, рассчитанные на 220 В и на силовые, устанавливаемые в сетях трехфазного тока. Первые служат для подключения бытовой техники, работающей от фазного напряжения, а вторые используются при включении в силовые цепи трехфазных агрегатов на 380 В.

Предельные токи бытовых розеток, как правило, не превышают 16-25 А. Для мощных силовых изделий этот показатель может достигать 40-100 А. Используемые в быту электрические розетки в свою очередь подразделяются на маломощные, предназначенные для подключения потребителей ограниченной мощности и на приборы, применяемые при работе с энергоемкими агрегатами.

К последним относятся духовые печи, стиральные машины и подобная им бытовая техника. При установке таких розеток к ним подводится отдельный кабель питания с жилами большего сечения.

Количество рабочих контактов в стандартном изделии колеблется от 2-х до 5-ти. Первая цифра соответствует обычным розеткам без заземляющей клеммы. При ее наличии общее количество возрастает до 3-х штук. В силовых розетках, рассчитанных на 380 В, этот показатель увеличивается до 4-х штук (три фазы и нуль), а с учетом заземляющей клеммы – до 5-ти.

Наличие дополнительных функций

Помимо типовых розеток, предназначенных для подключения бытовой техники, на практике встречаются особые разновидности. Они характеризуются расширенными функциональными возможностями:

• Программирование времени включения и выключения обслуживаемой бытовой техники («умные розетки»).

• Подсветка места установки изделия, улучшающая его видимость в ночное время.
• Защита пользователя от случайного прикосновения к фазной клемме, для этого в розетках предусматриваются специальные подпружиненные шторки, отодвигаемые в сторону при вставлении вилки.

В электрические розетки с подсветкой встраивается полупроводниковый светодиодный элемент. Направление его излучения подобрано таким образом, чтобы освещать нижнюю и верхнюю зоны, прилегающие к корпусу. Благодаря этому место включения бытового прибора хорошо заметно в вечернее время и ночью. В домашних условиях такие розетки монтируются в прихожих, спальнях или гостиных.

Функционал некоторых розеток расширяется за счет встраивания в их корпус механического таймера или USB-порта. Такими розетками удобно пользоваться на рабочих местах, когда необходимо включить тот или иной прибор на заданный временной промежуток. Они также востребованы в ситуациях, когда во время работы необходимо зарядить мобильный телефон, например.

Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

Классификация по степени защищенности

Согласно этому признаку электрические розетки подразделяются на несколько групп, отличающихся степенью защиты от разрушающего воздействия влаги, мелких абразивных частиц и грязи. Согласно ПУЭ она обозначается специальным показателем, состоящим из двух латинских букв (IP) и следующими за ними цифрами.

Самый низкий уровень защищенности (IP20) присваивается изделиям, эксплуатируемым в нормальных условиях. Под нормальными понимаются условия, при которых влажность воздуха и его запыленность не превышают нормы, оговариваемой положениями ПУЭ.

Высокий показатель защищенности (IP54 и более) имеют розетки, устанавливаемые в ванных комнатах, в банях, саунах и в складских хозяйствах. Особого внимания заслуживают изделия, предназначенные специально для помещений с повышенной влажностью и с электронной защитой.

Влагозащищенные электрические розетки

В быту они устанавливаются в помещениях с высоким уровнем влажности (на кухнях, в санузлах и в ванных комнатах). Помимо этого, применяются в государственных и частных банях, а также в саунах и бассейнах.

В конструкции таких розеток предусмотрены пластиковые крышки и уплотнительные элементы, надежно защищающие рабочие отверстия от попадания влаги внутрь корпуса.

Розетки с электронной защитой

Электрические розетки могут иметь встроенный модуль, выполняющий функцию автоматического отключения напряжения при превышении током предельной величины или при КЗ. Для этого используется электронная схема, сравнивающая протекающий через контакты ток с нормируемой уставкой. Когда он превышает заданное значение – электронный модуль вырабатывает сигнал, поступающий на исполнительное устройство (механическое реле). В результате его контакты размыкаются, после чего розетка полностью обесточивается.

Такие розетки чаще всего устанавливаются в цепи питания энергоемкой бытовой техники, к которой относятся мощные микроволновые печи, электрические духовки и холодильники. Их применение позволяет уберечь дорогостоящее оборудование от резких перепадов напряжения в домашней электросети. При появлении значительных отклонений они автоматически отключаются от питающей линии.

Электрические розетки особого назначения

Также существуют розетки, по своей конструкции, отличающиеся от других видов. Они предназначаются для использования в строго определенных целях, обозначенных в паспорте изделия. К ним относятся проходные розетки и их щитовые аналоги.

Первые относятся к элементам электрических цепей, называемых «промежуточными». При их включении в питающую линию силовой провод не оканчивается в этом месте; он крепится на клемме розетки и прокладывается до следующего такого же изделия или другой нагрузки. Они чаще всего используются в электропроводках, которые обходятся без распределительных коробок. Щитовые розетки устанавливаются в распределительных шкафах и фиксируются там на DIN рейках с помощью специальных защелкивающихся креплений.

Похожие темы:

• Выдвижные блоки розеток. Виды и применение. Как выбрать
• Сетевые фильтры. Как выбрать. Устройство и виды. Применение
• GSM розетки электрические. Виды и работа. Плюсы и минусы
• Как выбрать розетку. Разновидности и особенности
• Электрический удлинитель. Виды и применение. Как выбрать
• Установка выключателей и розеток в одном корпусе. Подключение
• Установка розеток и выключателей. Правила и порядок монтажа
• Дистанционные выключатели и розетки. Виды и работа. Плюсы и минусы

Объяснение типов сокетов ЦП

Люди обычно не интересуются сокетами ЦП. В основном это связано с тем, что сокет не может улучшить или снизить производительность вашей машины. Однако у него очень важная роль — он определяет, какие процессоры вы можете использовать.

В зависимости от типа вы будете ограничены определенным диапазоном процессоров Intel или AMD. Давайте углубимся и узнаем больше о типах сокетов.

Описание сокетов ЦП

Как следует из названия, сокет ЦП — это точка подключения вашего ЦП или процессора к материнской плате и остальной части системы.

В настоящее время все процессоры подключаются к материнским платам через сокеты. Вы вставляете процессор в сокет и фиксируете его защелкой. Розетки PGA, например, часто имеют две защитные защелки. Однако на старых материнских платах есть и другие типы соединений. Некоторые старые процессоры подключаются по типу современного слота PCI.

Intel против AMD

Что касается персональных компьютеров, то это либо Intel, либо AMD. Для процессоров серии Intel Core требуются разъемы LGA, а для процессоров серии AMD Ryzen — разъемы PGA. Есть также разновидность BGA, но об этом позже.

Разделение PGA-LGA между AMD и Intel произошло много лет назад. В то время как Intel придерживалась LGA, AMD предприняла один набег на LGA с популярным Socket F, выпущенным в 2006 году.

Вы должны знать, что односокетная материнская плата совместима с процессорами AMD или Intel. В продаже нет моделей с одним сокетом, которые могут поддерживать оба бренда. Кроме того, материнская плата, оснащенная разъемом PGA, совместима не со всеми процессорами AMD, и то же самое верно для материнской платы LGA и процессоров Intel.

Типы разъемов

Существует три основных типа разъемов — LGA, PGA и BGA.

LGA

LGA расшифровывается как массив земли, что означает, что контакты расположены на сокете. Совместимые процессоры имеют соответствующее количество позолоченных контактных точек, расположенных по соответствующей схеме. Чтобы система работала, каждый контакт сокета должен быть подключен к соответствующей контактной площадке на процессоре.

Intel перешла на этот тип в 2004 году с выпуском процессора Pentium IV. Вся линейка процессоров Intel Core использует сокеты типа LGA, хотя фактические сокеты отличаются.

Например, процессор Core i7 поколения Nehalem совместим с сокетом LGA-1366. У сокета 1366 контактов, поэтому в его названии указан конечный номер (все сокеты Intel включают количество контактов в свои имена). LGA-1366 также известен как Socket B. Процессоры Ivy Bridge и Sandy Bridge i3, i5 и i7 совместимы с Socket h3, также известным как LGA-1155.

Что интересно в сокетах Intel, так это то, что обратной совместимости практически нет. У Intel также нет привычки обновлять сокеты, чтобы продлить срок их хранения.

Для установки процессора LGA необходимо поднять рычаг(и) (у некоторых сокетов есть два рычага) и открыть крышку. Затем аккуратно установите ЦП на место. Обязательно совместите контакты сокета и контактные площадки процессора. Осторожно установите на место крышку и опустите рычаг(и) на место.

Основным преимуществом сокетов этого типа является то, что гораздо труднее повредить процессор контактами со стороны сокета. Это также означает, что процессоры, совместимые с LGA, могут работать дольше.

С другой стороны, материнские платы LGA очень чувствительны. Если контакты повреждены, вы можете купить новую материнскую плату. Наконец, процессоры LGA сложнее установить, чем PGA.

PGA и ZIF

Компоновка по выбору AMD, PGA означает массив контактов. По сравнению с LGA, разъемы PGA имеют контакты на процессоре, а не на разъеме/материнской плате. Для работы процессора PGA все контакты должны быть вставлены в соответствующие отверстия на сокете.

Это предпочтение AMD с начала века. С момента перехода на сокеты типа PGA AMD использовала только один сокет LGA — Socket F в 2006 году. Несмотря на успех сокета, AMD решила вернуться исключительно к PGA.

Подобно разъемам и процессорам LGA, разновидность PGA названа в честь количества контактов. Например, знаменитый Socket AM2 2006 года также известен как PGA-940 из-за 940 отверстий. Сокет с 941 отверстием, выпущенный в 2009 году, известен как AM3, хотя вы можете легко назвать его PGA-941.

Одна вещь, которая разделяет Intel и AMD, заключается в том, что AMD обновила некоторые из своих популярных сокетов, таких как сокеты AM2 и AM3, вместо того, чтобы полностью отказаться от них. Модернизированные сокеты получили названия AM2+ и AM3+ и сохранили обратную совместимость, что позволило пользователям устанавливать свои старые процессоры на более современные материнские платы.

Все процессоры серии AMD Ryzen относятся к типу PGA. Точнее, это процессоры ZIF (zero Insertion Force), то есть вам не нужно прижимать их к сокету во время установки.

Для установки процессора ZIF необходимо поднять защитный рычаг, вставить процессор в гнездо и опустить рычаг на место. Вы не должны оказывать давление на ЦП, только убедитесь, что контакты и отверстия правильно совмещены.

Самым большим преимуществом разъемов типа PGA является то, что это не конец света, если несколько контактов погнутся. Вы можете выпрямить их и продолжать использовать процессор, как ни в чем не бывало. Кроме того, материнские платы PGA более устойчивы и прочны. Наконец, их проще установить, чем процессоры LGA.

BGA

BGA означает массив шариков. Этот тип сокетов и ЦП преобладает в консолях и мобильных устройствах, где пользователи не должны вмешиваться в работу оборудования. Подобно моделям PGA и LGA, сокеты и процессоры BGA должны иметь одинаковое количество идеально согласованных контактных точек, чтобы они работали.

Однако вместо штифтов, контактных площадок и отверстий в процессорах и разъемах BGA используются шарики припоя. Чтобы их соединить, нужно нагреть шарики до тех пор, пока они не расплавятся, а затем аккуратно вдавить процессор в сокет. Это означает, что ЦП постоянно подключен к сокету без возможности замены или обновления.

Где твои булавки?

Подобно AMD и Intel, у многих пользователей компьютеров есть свои предпочтительные типы сокетов и ЦП. Некоторым нравится, чтобы контакты были на процессоре, в то время как другие предпочли бы, чтобы они были на сокете. Напротив, в консолях, ноутбуках и мобильных телефонах процессоры и сокеты спаяны вместе.

Где твоя преданность? Какой ваш любимый тип процессорного сокета и почему? Хотите присоединиться к дебатам Intel против AMD? Арена открыта внизу.

Типы розеток | Изучите 10 различных типов розеток в деталях

Сокет определяется как канал для двусторонней связи для программ, выполняемых в сети. Сокет построен с номером порта, который заставляет уровень TCP находить приложение данных, где информация должна быть достигнута. Сокет — это конечная точка, которая объединяет как номера портов, так и IP-адреса. Программирование сокета сделано для соединения узлов в сети для лучшего взаимодействия. Один узел следует за соответствующим портом IP, тогда как другой узел расширяется, чтобы установить соединение. Затем они формируют сервер с сокетом прослушивателя, в то время как клиент достигает своего пути для подключения к серверу. Различные типы сокетов обсуждаются в этой статье ниже.

10 основных типов сокетов

С точки зрения программного обеспечения, сокет ведет себя как конечная точка, устанавливающая двунаправленную сеть с каналом связи между клиентом и сервером. В UNIX в операционной системе сокет называется конечной точкой межпроцессного взаимодействия. На рынке есть много головок, которые разработаны в соответствии с требованиями, например, шестигранная головка используется для установки болта и гайки, E Torx используется для прохождения храповика.

Наиболее часто используемые розетки доступны в четырех типах. Наиболее часто используются потоки и дейтаграммы, тогда как редко используются необработанные данные и пакеты с последовательностью. Предполагаемые процессы используются для взаимодействия между сокетами одного типа без каких-либо других ограничений, которые останавливают взаимодействие сокетов разных типов.

1. Потоковые сокеты

Эти сокеты используются на стороне доставки сетевой среды. Если пользователь передает через потоковый сокет трех узлов, таких как D, E, F, и он также принимает в том же порядке, что и D, E и F. Эти три сокета используют протокол управления передачей для передачи данных. Если нет возможности доставки, то отправитель получает уведомление об ошибке. Между любыми записями данных нет границ.

2. Сокеты датаграмм

Реализация не дает гарантированной доставки, так как они работают без установления соединения. Он не требует какого-либо открытого соединения, такого как потоковые сокеты, которые создают сокет с информацией о месте назначения и передают его, используя протокол пользовательских дейтаграмм.

3. Необработанные сокеты

Используется для предоставления пользователю доступа для поиска основных протоколов и связи с поддержкой абстракций сокетов. Сокеты представляют собой стандартную дейтаграмму, ориентированную на подходящее поведение, которое зависит от интерфейса, заданного протоколом. Эти необработанные сокеты не предназначены для обычного пользователя, но они очень помогают разработчику, который создает популярные протоколы связи или хочет получить доступ к большему количеству возможностей шифрования в существующем протоколе.

4. Пакетные последовательности сокетов

Это более или менее похоже на потоковый сокет, но у него нет защитных границ. Данный интерфейс является разделом сетевых систем, который имеет абстракцию сокетов и обязателен для всех сетевых приложений. Сокеты с последовательностью пакетов позволяют пользователю умножать протокол последовательности пакетов или какой-либо протокол интернет-дейтаграмм, который возглавляет пакет или группу пакетов, записывая заголовок прототипа вместе с данными, которые должны быть отправлены. Заголовок по умолчанию имеет некоторую спецификацию данных, которая используется для отправки с текущими данными и позволяет пользователю получать входящие пакеты с заголовком 9.0003

5. Шестигранные головки

Наиболее часто используемые головки шестигранные/6-гранные и двухгранные/12-гранные. У него есть привод с квадратным гнездом на конце, который используется для фиксации их в настроечных инструментах, таких как храповик, би-гексагональные или шестиугольные утопленные гнезда на другом конце, чтобы заставить их работать быстро вместе с болтами и гайками.

6. Насадка с насадкой

Представляет собой соединение шестигранной насадки и насадки отвертки, выполненной в виде металлической детали и соединенной вместе из двух разных частей. Все головки головок связаны с токарным инструментом, таким же, как шестигранные головки или трещотка с квадратным хвостовиком. Наконечник гнезда соединен с другим концом гнезда, которое имеет подходящую форму, чтобы сделать его быстрым.

7. Ударные головки

Предназначены для использования вместе с ударными отвертками, такими как пневматические пистолеты, которые обеспечивают максимальный крутящий момент, чем обычные ключи и отвертки, и производят больше вибраций от ударных функций. Эти втулки изготавливаются из высокопластичных марок стали с минимальной хрупкостью, которые изготавливаются с учетом максимального крутящего момента, воздействующего на вибрацию, вызывающую разрушение обычных головок. Ударная головка доступна в различных цветах и ​​имеет различное покрытие поверхности.

8. Головки для свечей зажигания

Предназначены для исключения свечей зажигания из двигателей. Он бывает из поролона, который находится внутри розетки. Он удерживает свечу зажигания и защищает от повреждений внутреннюю стенку гнезда. Следует убедиться, что подходящая свеча зажигания закреплена в гнезде, поскольку установка свечей зажигания разного размера может повредить оборудование и сделать невозможным его демонтаж.

9. Проходные розетки

Он не имеет квадратного хвостовика, который вращается с помощью гаечного ключа с храповым механизмом и используется для установки верхней части гнезда. Гнездо может быть полым, что позволяет длинному болту входить через внутреннее отверстие в гаечный ключ храповика. Это означает, что гнезда могут фиксироваться в гнезде и использоваться для устранения гайки или длинного болта, когда невозможно добраться даже до глубокого гнезда.

10.
