6 нФРяды номиналов резисторов: сопротивление номинала Е 24
Содержание
- 1 Номинальные ряды E6, E12 и E24
- 2 Как образуется
- 3 Принципы построения рядов
- 4 Номинальные ряды с большим числом элементов
- 5 Особенности стандартного ряда Е24
- 6 Видео
Номиналы резисторов, конденсаторов и других радиотехнических деталей соответствуют определенным регламентируемым показателям.
Диапазон значений определяют e24 ряд, е12 и другие линейки сопротивлений. Чтобы выбрать предпочтительный вариант детали, нужно иметь представление о рядах сопротивлений и том, как определяются характеризующие элемент параметры.
Резисторные детали с маркировкой из цветных полос
Номинальные ряды E6, E12 и E24
Используемые в практике линейки интервалов, в том числе е24 ряд, имеют в названии цифровой код после литеры Е. Он означает количество показателей номиналов в рамках десятичного промежутка. Сама буква Е обозначает соответствие нормативам Electronic Industries Alliance. Несколько различных номинальных серий нужно для того, чтобы охватывать максимально возможное число значений сопротивления, задействованных при изготовлении разного рода электронных компонентов. Стандартизировать данные параметры в табличные блоки стало принято также для того, чтобы добиться унификации кодировки радиодеталей, производящихся в разных странах.
Ряд Е6 включает в себя наименьшее число элементов и имеет наибольшие расстояния между ними.
Число в названии соответствует количеству элементов линейки; самая многочисленная из имеющихся – Е192. Внутри каждый последующий компонент имеет номинал немного более, чем на удвоенную погрешность превышающий таковой у предыдущего. Пользуясь таблицей номиналов резисторов для того или иного ряда, можно определить показатель для конкретной радиодетали. Если сравнить две соседних таблицы, можно увидеть, что систему с меньшим числом элементов можно получить из таковой с большим посредством вычеркивания четных компонентов.
Важно! Линейка Е6 предназначается для использования при работе с резисторами, обладающими переменным сопротивлением. Более точные ряды для таких деталей не применяются и разработаны для изделий с постоянным сопротивлением.
Линейка Е12 включает в два раза большее число элементов, чем предыдущая, и обладает вдвое меньшей погрешностью (10%). Ряд Е24 резисторы и Е48 сохраняют тот же принцип – показатели допустимого отклонения у них равны соответственно 5% и 2,5% в ту и другую стороны. Используются также серии Е96 и Е192, у последней из них отклонение составляет меньше процента. Такие низкие показатели дают возможность отнести детали, нормируемые по двум последним таблицам, в категорию обладающих повышенной точностью.
Сравнительная таблица разных серий номиналов
Как образуется
Формула напряжения тока
Формирование рядов резисторов производится строго в соответствии с правилами, определяемыми технологией изготовления данных радиодеталей. Поскольку любой изготовленный на производстве резистивный компонент имеет некоторую погрешность своего основного параметра (сопротивления), и значения этих отклонений могут быть разными, простое использование непрерывных рядов становится нерелевантным.
К примеру, у детали с указанным заводом-производителем сопротивлением в 100 Ом и отклонением в 10% реальный показатель может составлять 104 Ом, тогда изготавливать отдельный компонент, обладающий данным номиналом, становится бессмысленно. Следующим в такой линейке может быть использован резистор в 120 Ом, на нижней границе допустимого интервала будет иметься показатель 108 Ом, а на верхней – 132. Дальнейшим элементом можно поставить резистор примерно 150 Ом. Возникает необходимость в системе, в которой учитывались бы как номинал, так и диапазон его возможных изменений.
По подобному принципу может быть сформирован список радиодеталей с выбранной погрешностью. Если она составляет 10%, список полагается делать состоящим из 12 единиц. Если стоит цель добиться более точной категоризации (например, погрешность в 5%), элементы будут более плотно сидящими, без большого разрыва по значениям между соседними, а число их будет вдвое больше. Из этих величин можно формировать табличные сводки.
Таблицы для разных серий будут отличаться между собой количеством задействованных символов и разнесенностью номинальных значений.
Резисторная серия Е12
Принципы построения рядов
Коробка уравнивания потенциалов
Серию резисторов е24 можно приближенно описать в виде геометрической прогрессии. Входящие в эту линейку компоненты могут поделить интервал [1;10] на равные отрезки, число которых равно наименованию таблицы (24). Серии, включающие меньшее число составляющих, могут быть получены через удаление четных элементов из исходной линейки. Если в прогрессии, описывающей таблицу Е24, будет применяться знаменатель 101/24, то для Е12 его значение будет равно 101/12, а для Е6 – 101/6. Серии, в которых больше 24 чисел, приближаются к прогрессии с почти абсолютной точностью. В знаменателе 101/k число k является утроенной степенью двойки. Помимо этого, линейки могут быть описаны последовательностями десятичных логарифмов. Вычислить номинал резисторного устройства можно, воспользовавшись калькулятором онлайн.
Важно! Подсчитать номинальный показатель для компонента той или иной серии можно, воспользовавшись следующим выражением: V(k)=10k/K=exp((k/K)*ln 10). Здесь К – это номер самой линейки (6, 12, 24 – числа, стоящие вслед за литерой Е), k – порядковый номер номинального значения внутри нее.
Таблицами значений можно пользоваться и следующим образом. Если при расчете необходимых показателей для некоторой цепи выявилось, что необходимо приобрести резистор, к примеру, на 1180 Ом, а доступ имеется только к стандартным деталям (не повышенной точности), можно взять таблицу Е24. В ней есть значения 1,1 и 1,2. Они перемножаются на 10 столько раз, чтобы получились показатели, схожие с необходимыми. В данном случае после троекратного умножения получаются 1100 и 1200. Вторая величина ближе к искомой, соответственно, именно такой компонент целесообразно приобретать.
Номинальные ряды с большим числом элементов
Ремонт платы управления стиральной машины своими руками
Помимо трех рассмотренных линий номиналов сопротивлений резисторов, существуют значительно более точные: у таблицы Е48 отклонение находится в районе 2% в обе стороны, для Е96 – 1%, у Е192 – около 0,5%.
Знаменатели прогрессий у таких серий описываются числом 101/k , где k – цифра, вместе с буквой Е описывающая название линии. Последние две группы принято относить к классификациям, обладающим наивысшей точностью.
Существует и, наоборот, максимально грубая серия – Е3. Ее погрешность составляет целых 50%. Таким образом, у относящихся к ней деталей сопротивление может изменяться до половины своего значения в обе стороны. Здесь тройка умножена на нулевую степень двойки, равную единице. На практике эта линия в настоящее время практически не используется, но при работе со старыми устройствами можно обнаружить радиодетали, соответствующие Е3. Закономерности, справедливые для двух соседних серий элементов, будут распространяться и на Е3, и на Е6.
Особенности стандартного ряда Е24
Свойственное ряду сопротивлений е24 стандартное отклонение составляет 5%. Такая точность считается достаточной для рутинной радиолюбительской деятельности, поэтому данная серия получила широкое распространение.
Важно! Корпуса изделий зачастую снабжаются маркировкой из цветовых полос, позволяющей получить представление об их основных характеристиках. Отдельные фирмы-изготовители пользуются разными системами кодировки, поэтому целесообразно найти таблицу, используемую производителем, и изучить, что обозначают те или иные цвета и их последовательности. Расшифровка маркировки также может быть найдена в прилагаемой к деталям документации или на упаковке. Зная активное сопротивление изделия, можно посчитать его вклад в мощность цепи.
Радиодетали с маркировкой из полосок
Использование рядов упрощает кодировку номинальных показателей резистивных деталей, давая представление и о точности параметра. Из линейки можно получить другую (более или менее точную), если знать законы ее образования. Подобные линии существуют и для индуктивных катушек и конденсаторов.
Видео
youtube.com/embed/s2wyq6P-GUo?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>eseries · PyPI
Серия E — это система предпочтительных номеров, используемая с электронными компоненты, такие как резисторы и конденсаторы. Например, Е6. ряд содержит шесть значений (10, 15, 22, 33, 47, 68), которые охватывают диапазон значений одного порядка (одна декада) от 10 до 99. Эти базовые значения повторяются снова, чтобы охватить следующее десятилетие от 100 до 999, как 100, 220, 330, 470 и 680.
Эта библиотека eseries полезна для выбора значений из стандарт Е3, Е6, Е12, Е24, Е48, Е96 и Е192 декад.
Статус
Установка
Пакет eseries доступен в индексе пакетов Python (PyPI):
.Пакет поддерживает только Python 3. Для установки:
$ pip установить серию
Интерфейс Python
Для полной помощи:
>>> импорт серии >>> помощь(серия)
А пока кое-что интересное.
Чтобы найти ближайшее значение E24 к 319, используйте:
>>> из eseries импортировать find_nearest, E24 >>> find_nearest(E24, 319) 330
Чтобы найти следующее значение, большее или равное 184 в ряду E96 использовать:
>>> из eseries импортировать find_greater_than_or_equal, E96 >>> найти_больше_чем_или_равно(E96, 184) 187
Чтобы найти несколько значений вокруг указанного значения, используйте:
>>> из eseries импортировать find_nearest_few, E24 >>> find_nearest_few(E24, 5000) (4700, 5100, 5600)
Интерфейс командной строки
Также имеется удобный интерфейс командной строки. Запустить серию —help чтобы увидеть список команд:
$ серия --help серия Использование: eseries [опции] <команда> [<аргументы> ...] Параметры: -h --help Показать этот экран. -v --verbose Использовать подробное ведение журнала Доступные команды: гэ гт помощь ле нижний предел допуска л рядом ближайший диапазон ряд толерантность допустимые пределы верхний предел допуска Для получения справки по конкретным командам см.'eseries help
'.
'eseries help Чтобы найти ближайшее значение, используйте:
$ eseries ближайший E24 37726 39e3
Если вы предпочитаете символ степени SI, укажите —symbol или -s:
$ eseries ближайший E24 37726 -s 39 к
Чтобы отобразить значения вокруг заданного значения, используйте ближайшую команду:
$ eseries рядом с E48 52e6 -s 48,7 М 51,1 М 53,6 М
Чтобы отобразить наименьшее значение, большее или равное заданному значению, используйте команду ge:
$ серия ge E48 52e3-s 53,6 к
Чтобы показать верхний и нижний пределы допуска номинального значения, используйте команду допустимых пределов:
$ пределы допуска eseries E48 35 34,3 35,7
Чтобы отобразить все значения включающего диапазона, используйте команду диапазона:
$ серия E6 74e-9 34e-6 --символ 100 н 150 н 220 н 330 н 470 н 680 н 1 мк 1,5 мкм 2,2 мкм 3,3 мкм 4,7 мкм 6,8 мкм 10 мк 15 мк 22 мк 33 мкм
Тестирование
Тестирование проводится для всех поддерживаемых версий с помощью tox.
Вам необходимо убедиться, что необходимые
Версии Python доступны в вашей среде. Например, если вы используете pyenv, выполните:
$pyenv местный 2.7.18 3.6.12 3.7.9 3.8.1 3.9.1
перед запуском tox:
$ токс
Развертывание в PyPI
$ pip install -e ".[dev]" Патч $umpversion $ python setup.py sdist bdist_wheel $ загрузка шпагата --config-file <путь>/credentials.pypirc dist/* $ git push источник
Обычные детали для хранения на складе
23.08.2018 электроника дизайн СДИЙ
Один из наиболее частых вопросов начинающих SDIY — какие детали часто используются и какие их стоит покупать в больших количествах для использования в нескольких проектах. Люди, которые задают этот вопрос, думают, что они сэкономят серьезные суммы денег, покупая обычные детали оптом, и хотя у меня есть серьезные опасения по поводу экономии денег, вопрос не перестанет задаваться, и вот на самом деле являются другими причинами, по которым хранение запаса деталей может быть хорошей идеей.
Вот некоторые мысли по этому поводу.
Мелкие детали
Я уже написал длинную тираду о тщеславии «иметь много деталей», и, хотя это требует повторения, я лишь кратко подытожу здесь. Некоторые детали, например постоянные резисторы, действительно широко используются и могут появиться во многих проектах. Но эти детали все равно дешевые. Они стоят лишь небольшую часть от общей стоимости проекта. Большая часть реальной стоимости создания любого данного проекта будет состоять из частей, которые вы не можете разумно накапливать, потому что в них слишком много ненужных деталей. Если вы создаете чужой дизайн, и особенно если вы используете печатные платы, которые кто-то разложил, вы столкнетесь с проблемами, подобными той, что показана на следующем рисунке.
Два многооборотных потенциометра Bourns; Серия 3296W слева и серия 3296Y справа. Многооборотные потенциометры в целом являются часто используемыми деталями, которые вам понадобятся для многих различных проектов, и вы можете купить их оптом и сохранить запас.
Вы хоть видите разницу между двумя фото? На первый взгляд это может быть неочевидно…
Площадь основания или расположение контактов внизу, где они вставляются в плату, различаются между двумя сериями. На самом деле есть несколько других доступных следов. Эти два являются наиболее распространенными; но их оба общие. Для данной доски, которая требует многооборотных потенциометров триммера, вероятно, потребуется один из них, но нет согласованности в отношении того, какой именно. Если у вас есть печатная плата, предназначенная для одного посадочного места, и вы пытаетесь подключить другое, она не подойдет. (Технически возможно спроектировать плату, которая может выдержать и то, и другое, но это не обычная практика, потому что это означает вытеснение пространства, которое может понадобиться для других вещей, создавая проблемы с разводкой платы.) Если вы накопили одну серию многооборотных потенциометров и вы хотите построить проект, плата которого была разработана для других, тоже плохо; вы застряли, покупая новые горшки для отделки другого типа, и вы не можете использовать те, что есть в вашем запасе.
И это дорогостоящая ошибка, потому что эти маленькие триммеры стоят более 3 долларов каждый, если вы покупаете известный бренд в небольших количествах; меньше, если вы получаете тайские подделки, но они все равно будут перевешивать стоимость таких вещей, как постоянные резисторы, где легче обойтись без хранения запасов.
Пока вы строите по чужим проектам, вы будете постоянно сталкиваться с подобными проблемами. Действительно обычные детали никогда не бывают дорогими. Реальные деньги, которые идут на создание электронного проекта, приходятся на те части, которые имеют такие мелкие проблемы с деталями, которые убивают идею накопления запасов для экономии денег. Подобные проблемы объясняют, почему «печатная плата и панель» обычно является плохой идеей.
Вам нужно синтезировать
Однако это проблема , когда вы строите по чужим проектам. Если вы этого не сделаете, многое изменится. Вы можете сэкономить деньги и сделать вещи более удобными для себя, имея запас «обычных» деталей, если вы в состоянии делать свои собственные проекты или, по крайней мере, модифицировать существующие проекты, чтобы они соответствовали имеющимся у вас деталям.
Вы можете договориться о том, чтобы сделать имеющиеся у вас детали действительно «обычными», если примете участие в процессе проектирования. Как говорит Kompressor, вы должны синтезировать, то есть создавать свои собственные дизайны.
Предположим, что все, кто использовал многооборотные триммеры, подобные показанным на фотографии, согласились использовать посадочное место серии 3296Y. Тогда вы могли бы просто хранить их и быть уверенными, что они будут работать. Проблема решена, верно?
Вы никогда не сможете убедить всех проектировщиков модулей в современном мире стандартизировать единую посадочную поверхность, и даже если бы вы смогли, вы не сможете вернуться в прошлое и убедить всех дизайнеров прошлого создавать свои проекты с стандартные детали, на которых вы хотите остановиться сегодня. Но в контролируемой среде, такой как ваша собственная лаборатория, вы можете легко внедрить такого рода стандартизацию. На самом деле мне удается покупать многооборотные триммеры в больших количествах и экономить деньги, сохраняя запас деталей, потому что я строю только модули North Coast, и я постановил, что все модули North Coast будут разработаны для 329.
след в стиле 6Y; те же триммеры используются в Leapfrog VCF и Dual Octave Switch. Точно так же я использую только пару разъемов разных стилей, пару форм-факторов панельных потенциометров, обычно пленочные конденсаторы с шагом 5,08 мм и так далее. Вы можете сделать то же самое, если вы делаете свои собственные проекты.
Совсем необязательно самому делать совершенно новый дизайн. Вы можете работать со схемой, которую вы получили из Сети, и делать свою собственную компоновку, используя имеющиеся у вас детали, будь то полная печатная плата с травлением, полосовая плата или перфокарта, или что-то хитрое с двухточечной проводкой. По мере того, как вы будете более продвинуты в электрической части, вы даже сможете заняться такими вещами, как замена значений деталей. Замените банк в 100 000 на банк в 50 000, потому что это то, что у вас есть? Будет ли это работать? Обычно… так что вам нужно научиться отвечать на этот вопрос, но как только вы это узнаете, это означает, что вы можете лучше использовать детали, которые у вас есть под рукой.
Таким образом, несмотря на мои пренебрежительные замечания о людях, пытающихся «сэкономить деньги» с помощью складированных или запасных частей, это возможно сделать… если вы готовы копнуть немного глубже в создание и изменение дизайна. . Вы просто не можете получить хорошие результаты, накапливая детали для полностью готовых конструкций. Глядя на полный комплект, подобный тем, что я продаю, и говоря: «Я хочу купить только часть этого и сэкономить деньги, имея другие компоненты», — глупая затея.
Общие значения
Есть еще одна причина, по которой нужно иметь запас деталей, и это особенно важно, когда вы занимаетесь проектированием и экспериментами. Довольно часто, когда вы играете с новой схемой, вы хотите попробовать разные значения для чего-то. Это произошло, например, с Transistor ADSR — у него есть резистор на входе, который устанавливает уровень напряжения, при котором срабатывает огибающая, и первое значение, которое я выбрал для этого, оказалось, не дает результатов, которые я хотел.
Мне пришлось попробовать еще пару, прежде чем остановиться на окончательном выборе, и я смог сделать это только потому, что у меня были все значения, которые я хотел попробовать, в наличии. Это пошло намного лучше, чем моя разработка банка фиксированных синусов, где мне нужно было попробовать несколько стабилитронов с разными значениями для установки уровня выходного сигнала, у меня не было выбора на складе, и мне пришлось сделать много небольших заказов от дистрибьюторов, чтобы получить разные значения Zener, пока я не нашел правильный. Когда вы занимаетесь разработкой новых конструкций, очень важно иметь на складе набор компонентов разной стоимости.
Еще раз скажу: это НЕ способ сэкономить на регулярных сборках уже существующих проектов! Это способ сэкономить усилия на разработке оригинальных дизайнов. Вы хотите иметь под рукой несколько из множества различных значений, чтобы в любое время, когда вы захотите попробовать данное значение, вы могли указать на это значение, не спеша покупать его.
Вы сэкономите деньги, возможно, на покупке количества, немного превышающего ваши непосредственные потребности, но вы, вероятно, потеряете больше на покупке деталей, которые вы фактически не будете использовать. Вы платите за удобство, но за удобство стоит платить, когда вы занимаетесь дизайном.
Взгляните на мою статью о предпочтительных номиналах резисторов и конденсаторов. Эти серии чисел дают хорошее представление о полезных значениях этих компонентов. Если вы получите, скажем, все значения E24 в диапазоне, то вы будете знать, что для любого значения, которое вы можете захотеть в этом диапазоне, у вас будет деталь с номинальным значением в пределах примерно 5% от желаемого значения, и это обычно достаточно близко. На практике часто требуется выбирать детали из более коротких списков. Я держу запас номиналов резисторов E24, но обычно использую номиналы E12, когда могу; это означает, что существует намного меньше значений, которые мне, вероятно, придется покупать в больших количествах.
Для конденсаторов я стремлюсь к значениям E6 или даже E3. В крайнем случае, значения степени десяти (1k, 10k, 100k, 1M) настолько популярны, что на самом деле может иметь смысл, что кто-то может «сэкономить деньги», запасаясь ими даже для чужих проектов.
Резисторы

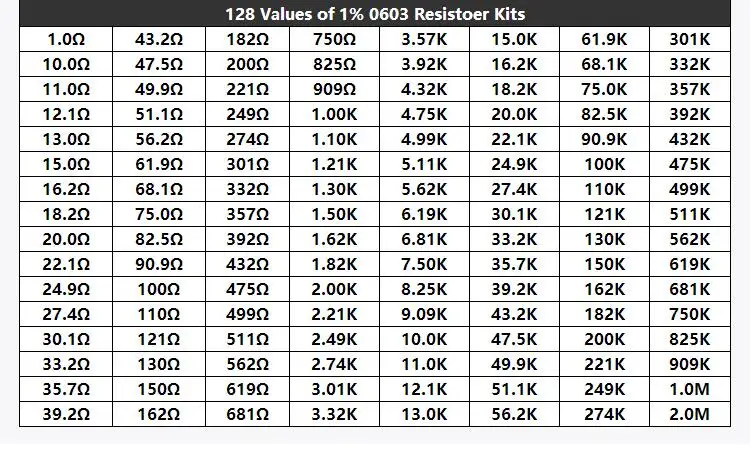

Что касается, в частности, резисторов, на рынке имеется множество имеющихся в продаже комплектов, которые обеспечивают несколько (может быть, 10, может быть, 20, может быть, 100, у вас есть выбор в зависимости от того, сколько вы хотите потратить) всех значения в некоторых сериях номеров Е и заданном диапазоне. Если вы хотите создать лабораторию для экспериментальных проектов, имеет смысл приобрести один из них, потому что они часто стоят намного дешевле, чем те, которые вы потратили бы на покупку небольшого количества многих значений по одному. . Просто имейте в виду, что вы неизбежно получите некоторые значения, которые вряд ли будете использовать, постарайтесь не тратить на них слишком много денег и тщательно обдумайте, какой набор вы хотите.
Несколько лет назад я запустил свою лабораторию с комплекта, который содержал по 100 каждого из всех значений E24 от 10 Ом до 1 МОм в 1% металлической пленке, 1/4 Вт, сквозное отверстие. Это сослужило мне хорошую службу. Однако, как это обычно бывает с наборами металлопленочных резисторов, он уходит дальше в нижний предел, а не так далеко в верхний, как мне бы хотелось. В синтезаторе DIY редко используются какие-либо резисторы с номиналами ниже 1 кОм, за исключением, может быть, случайного светодиода или резистора, ограничивающего выходной ток. Я ожидаю, что многие из значений от 10 Ом до 1 кОм (две полных декады) никогда не будут использоваться в моей жизни. Между тем, мне иногда нужны значения резисторов выше 1 МОм, для таких вещей, как подстройка высоких частот в генераторах, резисторы для установки частоты в LFO и т. д., и комплект просто не покрывает этот диапазон. (Подходят очень немногие комплекты.) Мне пришлось дополнить его, купив дополнительные номиналы резисторов в диапазоне свыше 1 МОм.
Таким образом, мой идеальный лабораторный комплект, который, я думаю, никто не продает, на самом деле должен был бы перейти от 100 Ом к 10 МОм.
Есть те, кто скажет, что нет смысла покупать 1% резисторы номиналом Е24; серия E24 действительно предназначена для резисторов 5%, а резисторы 1% со значениями E24 в конечном итоге дают неравномерное покрытие с промежутками между значениями. Однако я думаю, что на самом деле я рассматриваю их как более качественные 5% резисторы. В течение десятилетий стандартом были 5% резисторы из углеродной пленки. В большинстве схем, когда вы вычисляете желаемое значение, это примерно то, насколько близко вы должны достичь его, чтобы схема заработала. Иметь более жесткий допуск, чтобы схема была более предсказуемой, действительно приятно, и в наши дни, на уровне количества любителей, 1% резисторы в любом случае не стоят намного дороже, и они того стоят. Но на самом деле нет необходимости хранить в запасе еще очень много значений (переход к E96 для лучшего охвата диапазонов резисторов в 1% увеличит размер комплекта в четыре раза) только для тех редких случаев, когда мне нужно более точно достичь расчетного значения во время разработки.
Также факт, что я не хочу проектировать со значениями E96 больше, чем это необходимо, — их гораздо сложнее получить в виде отдельных значений, когда придет время покупать большие количества для производства. И если я когда-нибудь попытаюсь неправильно использовать свой инвентарь в качестве экономии средств для создания проектов других, что ж, другие также проектируют со значениями E24 (обычно E12), и мои шансы выше с ними.
Конденсаторы
Мне нравится иметь приличные запасы небольших электролитических конденсаторов для фильтрации питания: 10 мкФ и, возможно, 22 мкФ, рассчитанных на полное напряжение питания Eurorack (на практике это обычно означает 35 В, так как следующий уровень удобно выше 24 В для +-). Блоки питания на 12В, он покроет и +-15В других форматов, хотя и ненадолго). Я также использую много осевых керамических конденсаторов емкостью 0,1 мкФ для обхода интегральных схем; обычно два из них (по одному на каждой шине питания) для каждой DIP IC, что немного излишне, но лучше, чем слишком мало.
Я бы не стал инвестировать в ряд конденсаторов для фильтрации мощности, потому что случаи, когда вам действительно нужны другие размеры, чем эти, достаточно редки, поэтому имеет смысл подождать и купить конденсаторы специально для тех случаев, когда они появятся. Я избегаю пропускать звук через электролитические конденсаторы, но если вы хотите сделать это, вам могут понадобиться электролиты в этом диапазоне или немного больше (возможно, 33 мкФ и 100 мкФ) для сигналов, связанных по переменному току.
Для компенсации операционного усилителя: я не держу все это на складе, но может иметь смысл сохранить значения E6 от 10 пФ до 100 пФ (в дополнение к этим двум сериям будет 15 пФ, 22 пФ, 33 пФ, 47 пФ, и 68 пФ) в дисковой керамике или MLCC; керамические диски дешевле, если вы можете их найти, но они выходят из употребления. Среди них вы можете найти большинство компенсационных конденсаторов, которые вам могут понадобиться для синтезаторов. Наборы конденсаторов, как и наборы резисторов, существуют, но они, вероятно, охватывают множество значений, которые вы вряд ли будете использовать для звука.
Для конденсаторов в синтезаторах, которые действительно используются для звука (фильтрация, интеграторы VCO и т. д.), имеет смысл использовать полиэфирную пленку. В своих конструкциях я стандартизировал расстояние между выводами 5,08 мм (0,2 дюйма); это удобно для макетирования, не занимает много места на печатных платах, и большинство номиналов конденсаторов доступны в этом интервале. Как и в случае с керамическими колпачками, доступны комплекты конденсаторов. Я использую много конденсаторов серии E3 от 0,1 мкФ до 1,0 мкФ (то есть 0,1 мкФ, 0,22 мкФ, 0,47 мкФ, 1,0 мкФ), но это отчасти потому, что я создаю фиксированные синусоиды, в которых используются эти относительно большие пленочные конденсаторы. Другие аудиоприложения часто используют меньшие значения, например, от нескольких сотен пФ и выше. Это достаточно широкий диапазон, и приложения достаточно специализированы, а настоящие конденсаторы достаточно дороги, поэтому я бы не решился заранее покупать диапазон номиналов и просто покупал бы их по частям, когда имел в виду конкретное приложение.
Если вы не можете получить действительно хорошую сделку на «наборе», существует слишком большая вероятность расточительства.
Потенциометры
Я не думаю, что имеет смысл накапливать потенциометры, если вы действительно не уверены, что сможете переделать их так, чтобы они соответствовали вашему инвентарю. Слишком многое может пойти не так с физическим дизайном, а горшки дорогие, поэтому действительно обидно покупать кучу горшков определенного типа, а затем обнаруживать, что они не подходят к тому месту, где вы хотите их поставить, и вам придется потратить кучу денег на другие горшки, которые очень похожи на те, которые вы уже купили, но не можете использовать.
Тем не менее, если вы хотите жить опасно и согласны с тем, что вам нужно синтезировать: 100 000 линейных и звуковых тейперов являются наиболее распространенными потенциометрами панели. Выберите производителя и серию в соответствии с вашими предпочтениями по качеству и цене и разработайте свои схемы на основе этого.
Очень многие схемы используют или могут быть адаптированы для использования потенциометров панели 100k. Другие значения степени десяти (в частности, 10k и 1M) также хорошо иметь для случайных ситуаций, когда 100k не годится.
Для потенциометров триммера могут потребоваться более четкие значения. Главное, как я упоминал ранее, это выбрать согласованный размер печатной платы. Мне очень нравится Борнс 329.Размер 6Y-серии: не занимает много места на плате; он подходит для макетных плат и прототипов печатных плат с отверстиями в сетке 0,1 дюйма; Я думаю, что размещение штифтов в виде треугольника вместо линии делает сборку более прочной и жесткой; и есть много вариантов как дешевых, так и дорогих для обшивки кастрюль под этот посадочный размер от разных производителей.
Дискретные полупроводники
Диод 1N4148 используется повсеместно. Вероятно, имеет смысл захватить тысячу таких. Обратите внимание, что проекты, призывающие к 1N914 диодов можно использовать 1N4148; единственная разница в спецификации заключается в том, что 1N4148 имеет более низкий максимально допустимый уровень шума, поэтому любой диод, соответствующий спецификации 1N4148, также соответствует спецификации 1N914.
Я также использую много диодов Шоттки 1N5818. Они подходят для защиты от обратного напряжения на соединениях электропитания Eurorack и часто могут заменить другие виды защитных схем, которые любят использовать другие разработчики.
Вам потребуются базовые кремниевые транзисторы NPN и PNP. Самые популярные из них 2Н3904 и 2N3906, и это разумный выбор для универсального использования. В своих собственных разработках я более или менее стандартизировал 2N5088 и PN200A, которые имеют более высокий коэффициент усиления. В нескольких местах более высокое усиление полезно; Я просто использую их повсеместно, потому что удобно иметь всего пару транзисторов, которые я использую почти везде. Один из секретов современной дискретной конструкции биполярных транзисторов заключается в том, что конкретные транзисторы, которые вы используете, уже почти не имеют значения, особенно на звуковых частотах; и в редких случаях, когда они действительно имеют значение, вы будете покупать транзисторы, специфичные для вашего проекта, а не брать их со склада.
Несмотря на то, что я упоминал выше, что я столкнулся с ситуацией, когда мне хотелось бы попробовать целый ряд стабилитронов, я бы не рекомендовал пробовать такой выбор. Они настолько необычны, что большинство из них останутся неиспользованными, и вам, вероятно, лучше просто покупать определенные значения по мере необходимости. Аналогично с другими типами дискретных полупроводников, таких как JFET.
Интегральные схемы
Счетверенный операционный усилитель TL074 повсеместно используется в синтезаторах, и имеет смысл держать его под рукой. Может быть, и TL072 (двойная, а не четверная версия того же самого). Вероятно, нет особого смысла накапливать какие-либо другие типы операционных усилителей — в тех случаях, когда вам нужно что-то еще, ваши потребности будут достаточно специфичными, и вам, вероятно, придется покупать их специально для вашего проекта. В какой-то момент я купил кучу биполярных входов MC33079.Счетверенные операционные усилители, думая, что я буду использовать их для более качественных аудиоприложений, а затем обнаружил, что из-за требований к входному импедансу модулей синтезатора у меня было очень мало шансов сделать это.
Точно так же я держу в запасе 555 таймеров для обычной электроники, но редко использую их в частности в синтезаторах.
Стандартными микросхемами VCA являются LM13700 (как единственный действующий крутизной усилитель, все еще присутствующий на рынке в сквозном исполнении), а также преемники и клоны снятого с производства SSM2164 различных производителей. Возможно, имеет смысл сохранить их для экспериментов с синтезатором.
Я несколько раз встречал рекомендацию держать под рукой микросхемы регулятора напряжения, в частности 78L05, но я не уверен, насколько это действительно полезно. Я думаю, это зависит от того, какой дизайн вы делаете; если вы часто делаете регулировку шины +12 В до +5 В для питания цифровых схем или чувствительных аналоговых схем, которым требуется изолированный источник питания, то вы можете использовать много 78L05, но если вы находитесь в этом положение, которое вы бы знали. Я использовал 78L09 для аналогичных целей в Leapfrog VCF, но в последнее время не нашел другой причины хранить запас этого чипа.
Я использую много регуляторов/опорных источников TL431 в различных собственных конструкциях, но я не уверен, что кто-то еще так делает; это дело вкуса.
По большей части, я думаю, вам придется выбирать и покупать новые чипы для каждого дизайна, который вы делаете.
В связи с этим, предполагая, что вы делаете сквозное отверстие, имеет смысл запастись сокетами IC , и это представляет следующий элемент.
Соединители
Розетки для установки на панель для исправления. Я использую вертикальные розетки Lumberg 1502 03 (аналог популярных Thonkiconn) для плат, параллельных панели, и угловые розетки CUI MJ-3536 для плат, перпендикулярных панели. Эти или, во всяком случае, какие-то разъемы на ваш выбор, вероятно, стоит запастись.
Соединители разъемов для соединения плат друг с другом: вы можете получить разъемные однорядные разъемы типа «папа», которые защелкиваются на нужную длину, и, в принципе, есть разъемы типа «мама», которые также являются разъемными, но я предпочитаю просто иметь в наличии 10- и 12-контактные длины и используйте столько из них, сколько необходимо.
Также стоит иметь двухрядные разъемы для подключения питания Eurorack.
Тумблеры
Тумблеры стоят дорого, и может иметь или не иметь смысла хранить их на складе, но если вы это сделаете, то, безусловно, имеет смысл стандартизировать конкретную линию. Мне нравятся миниатюрные тумблеры E-Switch 100-й серии. Многие дешевые тумблеры имеют такие же размеры; Мне даже посчастливилось заказать у Tayda безымянные версии и обнаружить, что их неуказанные размеры совместимы с версией E-Switch. Я держу запасы трехпозиционного типа SPDT (в центре нет соединения) и двухпозиционного типа DPDT, потому что именно они используются в моих текущих продуктах, но я ожидаю, что в будущем я закончу запасом одного или двух других. для использования в других конструкциях.
Заключение
Я очень беспокоюсь о новичках, которые думают, что они собираются «сэкономить деньги», имея запас деталей для сборки сторонних конструкций; это не работает. Но имеет смысл вести инвентаризацию, если вы будете экспериментировать с оригинальными проектами или если вы хотите развивать навыки модификации существующих проектов, чтобы использовать детали, которые у вас есть под рукой.
