Как сделать светодиодную лампу своими руками: 4 простые идеи
Лампы накаливания давно отжили свой век, а на смену им пришли различные энергосберегающие технологии. Даже на государственном уровне с 2009 года введено ограничение на максимально допустимую мощность ламп Ильича – не более 100 Вт, с целью снизить энергопотребление бытового сегмента. Единственным камнем преткновения в массовом использовании энергосберегающих ламп является их цена. Поэтому в качестве альтернативы мы рассмотрим, как сделать светодиодную лампу своими руками из имеющихся средств.
Идея N1 – Галогенка в помощь
Наиболее простой вариант – не изобретать велосипед с нуля, а использовать для базы старую или сгоревшую лампу освещения. Среди большого разнообразия осветительного оборудования довольно широко распространены галогенные лампочки. В быту особенно популярны их модели со штырьковым цоколем G и GU поэтому изготовление светодиодного светильника мы рассмотрим на примере такой лампы.
Для работы вам потребуются такие элементы:
- Светодиоды – обеспечивают световой поток, от их технических характеристик будет зависеть мощность самодельной лампочки.
Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения. - Резисторы – на случай, если вам понадобится ограничить ток в цепи светодиодных деталей, однако можно обойтись и без них, если сопротивления светодиодов будет достаточно при выбранной схеме соединения.
- Клей, герметик или другой материал для закрепления светодиодных элементов.
- Соединительные провода, основание для фиксации светодиодов в LED лампочке.
- Слесарный инструмент (отвертки, молоток, пассатижи), паяльник для электрического соединения светодиодных и резистивных деталей.
Для этих целей желательно иметь одинаковые светодиодные элементы, так как это позволит упростить расчет и принцип их соединения.При выборе количества светодиодов в лампе изначально составьте схему расположения на пластине, затем выберите способ их подключения – последовательное или последовательно-параллельное. Параллельную схему для самодельной LED лампы можно выбирать лишь в том случае, если каждая деталь рассчитана на 12 В или вы ограничите величину напряжения для каждого из них с помощью резистора.
Схему расположения на будущей лампе можно придумать самому, а можете использовать стандартную форму:
Рис. 1: схема расположения светодиодовПроцесс изготовления светодиодной лампочки будет состоять из следующих этапов:
- С помощью отвертки удалите герметик от штырьков цоколя старой лампы и выбейте их молотком или пассатижами.
Важно не переусердствовать, чтобы не сломать корпус.
- Подготовьте основание для светодиодов, подойдет текстолит, гетинакс, электрокартон, также сгодиться бумага наклеенная на алюминиевый лист. Вырежьте круг подходящего диаметра по внутренним размерам галогенного прибора освещения.
- В соответствии с выбранной схемой расположения сделайте отверстия в основании, для этого можно использовать высечку, дырокол или нож.
- Установите светодиоды в отверстия на основании и зафиксируйте их при помощи клея.
4. Зафиксируйте светодиоды на основании- Спаяйте светодиодные элементы в лампе по такой схеме, чтобы ток, протекающий через каждый из них или отдельную группу, не превышал допустимую величину. Компоновать в группы вы можете по своему усмотрению, для ограничения силы тока можете установить в цепь резистор. При пайке обязательно соблюдайте полярность выводов.
- К полученным выводам от полупроводниковых элементов «+» и «-» припаяйте два куска медного провода. Соединять их скрутками не допускается в соответствии с п.2.1.21 ПУЭ.
- По окончанию пайки ножки и места соединения желательно покрыть или залить клеем, он будет выступать в качестве диэлектрика новой лампы.
- Установите диск со светодиодными элементами в корпус лампочки.
Проклейте его по периметру, чтобы закрепить на отражателе. Теперь у вас в руках готовый собранный прибор, не забудьте нанести на выводах маркировку.
Однако заметьте, что подключить лампу напрямую в сеть 220 Вольт нельзя, так как устройство будет рассчитано на 12 В.
Идея N2 – Из энергосберегающей лампочки
Люминесцентные лампы также относятся к категории энергосберегающих, однако в их состав входит токсическая ртуть, пары которой опасны для человека. К сожалению, именно колба является слабым местом этих энергосберегающих лампочек. В результате разгерметизации трубки газовая смесь выходит наружу, и устройство освещения люминесцентного светильника приходит в негодность. Однако переделать его в диодную лампочку под силу даже начинающему электрику.
Для этого вам потребуется компактная люминесцентная лампа, вышедшая со строя, несколько светодиодов и драйвер для них. Проще всего взять драйвер из светодиодной лампы, но если его под рукой нет, можно изготовить своими руками. Простейший способ изготовить драйвер – собрать схему из входного конденсатора, резисторов и моста, приведенного на схеме ниже:
Рис. 7. Схема драйвера для лампыПроцесс будет состоять из следующих этапов:
- Разберите люминесцентную компактную лампу, однако делайте это на открытом воздухе, чтобы пары ртути не оказались в помещении.
Многие модели выполняются литыми, поэтому их придется распилить.
- Удалите из корпуса остатки люминесцентной компактной колбы, верхнюю часть пластика и электронный блок. У вас должен остаться цоколь с выводами и пластиковый корпус.
- Затем, изготовьте диск со светодиодными элементами по размерам внутреннего отверстия люминесцентной лампочки. Процедура выполнения приведена в описании предыдущей идеи.
- Припаяйте готовый или самодельный драйвер в корпус, по габаритам он должен прятаться настолько, чтобы свободно закрывался диском.
- Припаяйте и зафиксируйте диск со светодиодами при помощи клея – самодельный светильник готов.
Этот вариант светодиодной лампы вы уже можете подключать в сеть 220 В напрямую.

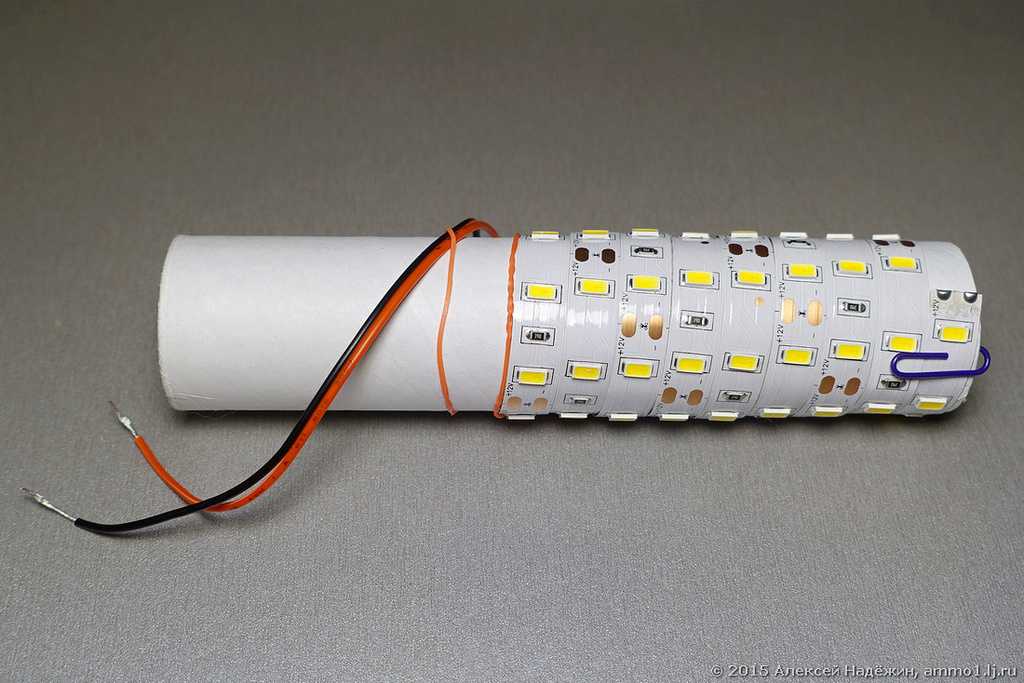

Идея N3 –Использование LED ленты
Еще одним способом получения светодиодной лампочки в домашних условиях является сборка светильника из LED лент.
По своей конструкции светодиодная лента является универсальным осветительным прибором – ее можно смонтировать практически на любую поверхность. Поэтому роль светодиодной люстры с такими лампочками может выполнять какая угодно конструкция.
Однако у диодных лент есть и весомый недостаток – для питания моделей внутренней установки используется безопасное напряжение 12 В, соответствующее требованиям п.1.7.50 ПУЭ. Для реализации такого электроснабжения необходимо устанавливать отдельный блок питания. Размеры такого преобразователя довольно внушительны, поэтому эту идею актуально реализовать в тех местах, где его можно спрятать, к примеру, в нише подвесного потолка.
- Определите необходимую длину светодиодной ленты для лампы, исходя из требуемой яркости освещения. Как правило, для каждой модели этот параметр указывается в паспортных данных.
- Подберите блок питания достаточной мощности для подключения выбранной длины ленты.
- Разрежьте светодиодную полосу на отрезки по обозначенным на ней отметкам. Наиболее удобно выбирать длину отрезков по минимуму ( по 3 – 4 светодиода), их легко наклеить на любую деталь.
Наиболее удобно выбирать длину отрезков по минимуму ( по 3 – 4 светодиода), их легко наклеить на любую деталь.- Разрежьте пластиковую трубу на части и приклейте на нее светодиодную ленту.
- Припаяйте полученные отрезки параллельно по несколько кусков для одной лампы.
- Выводы от светодиодной ленты подключите к цоколю, можно взять от старой лампочки накаливания, люминесцентной или присоедините напрямую к блоку питания.
Вот вы и получили собранный светильник из LED ленты, который полноценно заменит магазинную лампу. Однако заметьте, на ней имеются оголенные контакты, поэтому при установке лампы в светильник или нишу цепь должна быть обесточена.
Идея N4 – Из светодиодов
Этот способ подойдет в том случае, когда у вас есть готовый прибор освещения или хотя бы каркас под него.
В качестве примера можно взять настольный светильник, бра или припотолочную люстру. Для изготовления вам понадобится светодиод или сборка из нескольких единиц, радиатор охлаждения и блок питания для мобильного телефона.
Следует отметить, что светодиодные элементы выбираются в соответствии с мощностью блока питания, если одного источника питания недостаточно, возьмите два.
Процесс изготовления светодиодной лампы будет состоять из следующих этапов:
- Соотнесите габариты будущего прибора освещения, блока питания и радиатора, они должны нормально размещаться внутри корпуса.
- При необходимости распилите пластиковый корпус блока питания и извлеките из него плату.
Если запаса пространства хватает, оставьте корпус на месте, он будет выступать в роли основной изоляции.
- Установите светодиодную сборку на радиатор охлаждения и зафиксируйте с помощью термоустойчивого клея.
В некоторых моделях фиксацию можно произвести болтовым соединением.
- Подключите контакты блока питания к выводам светодиода при помощи клеммного зажима.
- Подключите ввод источника лампы к сети питания напрямую. Если вы хотите заменить старую лампу, то подсоедините к выводам цоколя от старой лампы.
Самодельная светодиодная лампа готова и ее можно включить в цепь питания напрямую.
Видео инструкция
Список использованной литературы
- И. Н. Сидоров «Электроника дома и в саду» 1996
- С. Р. Баширов А. С. Баширов «Бытовая электроника» 2008
- С. Л. Корякин-Черняк «Справочник домашнего электрика» 2006
- Б.Ю. Семенов «Экономичное освещение для всех» 2016
- В.Б. Козловская «Электрическое освещение. Справочник» 2008
- М.М. Гуторов «Основы светотехники и источники света» 1983
Н. Сидоров «Электроника дома и в саду» 1996Светодиодная лампочка своими руками
Год назад заказал себе для творчества одноваттных светодиодов. Вот решил сколхозить светодиодную лампочку в настольный светильник. Кому интересно, заходим.
Светодиоды на тот момент стоили немного дороже. Сегодня увидел цену 7,67 за сотню.
Светодиоды пришли в стандартном пакете с пупыркой внутри. Всё было упаковано по высшему классу. Распаковку показывать не вижу смысла.
Все характеристики написаны на пакете. Как не хватало в детстве таких игрушек!
Ровно 100шт.
А теперь к делу.
Решился поэкспериментировать (внедрить в жизнь, так сказать).
Взял неисправную энергосберегайку. Вынул из неё аккуратно все потроха.
У нас в городе появились специальные контейнеры для сбора и утилизации энергосберегающих ламп. Дело хорошее, ведь они (лампочки) содержат соли ртути. При разборке будьте аккуратны.
В текстолите просверлил двенадцать отверстий для светодиодных глазков. Припаивать к плате буду немного навыворот, как бы наизнанку. Так удобнее их будет прижимать к радиатору.
С травлением платы заморачиваться не стал. Просто сделал пропилы в фольге там, где надо. Не очень красиво получилось. Но красоту видно не будет. Главное чтоб было надёжно.
При данной компоновке все светодиоды соединены последовательно.
Если кому нужна другая схема подключения, придётся сделать на один пропил больше и поставить в другом месте перемычку.Для лучшего теплоотвода каждый светодиод смазал пастой КПТ-8.
Теперь всю эту конструкцию прижимаю к алюминиевому диску.
Перед всеми этими операциями покрасил текстолит с видимой стороны никелем.
Осталось как раз два отверстия для крепления к энергосберегайке.
Вот, что получилось.
Вот только чтобы она засветилась, нужен драйвер.
Самый простой способ – купить.
Драйвер можно применить из этого обзора. И драйвер хороший и обзор тоже.
mysku.club/blog/aliexpress/31058.html
Так как драйвер рассчитан на напряжение до 18В и ток 300мА, светодиоды придётся подключить в две параллели по 6 светодиодов в каждой. Светодиоды будут работать на 50% от номинала (ток 150мА в каждой параллели). Но при этом их КПД вырастет в 1,5 раза. В итоге мы будем иметь лампочку около 6Вт чисто светодиодной мощности.
Для тех, кто не хочет ждать или покупать драйвер по каким-либо причинам, можно изготовить самостоятельно. Но это будет драйвер с конденсатором в роли балласта. О всех плюсах и минусах подобных схем я уже писАл неоднократно. Электронный драйвер изготавливать самостоятельно в домашних условиях не вижу целесообразности. Дешевле купить готовый.
Стандартная схема китайского драйвера с небольшими изменениями.
Для того, чтобы рассчитать мощность лампочки необходимо знать ток через светодиоды и падение напряжения на них. Падение напряжения на 12-ти последовательно соединённых светодиодах около 36В.
Ток можно рассчитать из формулы (2):
При ёмкости С1=2,2мкФ мощность лампочки будет около 4,6Вт
Для тех, кто не хочет сам паять драйвер, можно взять его из неисправной китайской. С1 придётся впаять новый, исходя из расчётной мощности.
Светильник изготовлен таким образом, что даже при применении балластного драйвера ни коим образом невозможно попасть под поражающее действие электрического тока.
Всё работает.
Как правильно распорядиться сведениями из моего обзора каждый решает сам. Надеюсь, что хоть кому-то помог. Кому что-то неясно по поводу этого светильника, задавайте вопросы. С остальным – кидайте в личку, обязательно отвечу.
На этом ВСЁ!
Удачи!
Планирую купить +52 Добавить в избранное Обзор понравился
+100 +190
Как сделать умный светодиодный торшер своими руками // Сборка с ограниченным набором инструментов — мастерская
Я сделал супер крутой умный светодиодный торшер с поддержкой Alexa своими руками, используя самые простые инструменты! Спасибо Lowe’s за спонсорство этого видео.
Узнайте больше о наборе инструментов для механики Craftsman из 81 детали здесь.
👕 Получите мерч «Сделай сам»! http://bit.ly/BuildItYourselfMerch
Сообщение Instructables, на котором основан этот проект: https://www.instructables.com/id/NEON-FLOOR-LAMP/
🛠 Инструменты, используемые на светодиодном торшере (филиал):
Craftsman Набор инструментов из 81 предмета
Лобзик
Ленточная шлифовальная машина
Rbitom
- 4
- 4
Дрель
Степлер
Зенковка
0003
Iris Smart Plug
Alexa Dot
Фанерная панель 2 x 2 фута
Клей для дерева
- 3 9002 0008 Шаг 1: Базовая компоновка
- C1 – 135 Дж, 400 В, металлопленочный конденсатор
- B1 — Мостовой выпрямитель (4 диода могут быть подключены в режиме двухполупериодного выпрямителя)
- C2 – электролитический конденсатор 22 мкФ 35 В
- R1 — резистор 100 кОм (1/4 Вт)
- Светодиоды от 1 до 12 – светодиоды 8 мм
Первое, что мне нужно было сделать, это выложить базовую форму основания лампы на куске фанеры толщиной 3/4 дюйма.
Этот дизайн основан на публикации Instructables от Open Design Club, у меня будет ссылка на него в описании видео ниже, и в этом посте есть размеры, хотя вам нужно будет настроить их в зависимости от вашего освещения.
Нанеся дизайн, я вырезал его лобзиком. Я позаботился о том, чтобы не торопиться и действительно старался оставаться на своих линиях, так как это означало бы, что мне придется намного меньше шлифовать позже. С правильным лезвием вы можете получить действительно красивую отделку, используя лобзик. Я использовал диск с большим количеством зубьев, предназначенный для резки дерева.
После того, как первая часть была вырезана, я мог обвести ее на оставшейся фанере и вырезать второй слой. На этот раз, вместо того, чтобы пытаться оставаться прямо на линии, я немного гордился линиями, чтобы позже отшлифовать второй слой вровень с первым.
Шаг 2: Склеивание
Затем я могу склеить детали основания. Сначала я прикрепил два слоя, используя клей и гвозди, а затем добавил эти маленькие ножки, которые я отрезал камерой. Это позволяет проводке проходить под днищем основания.
Кроме того, я позаботился о том, чтобы не добавлять гвозди ближе к центру основания, так как знал, что позже мне нужно будет просверлить там отверстия, поэтому для надежности я добавил туда зажим.
После того, как основа высохла, я начертил форму центральной части основы на небольшой лоскуток и вырезал его перед камерой. Эта часть будет служить верхней частью лампы, которая соединит три светодиода и придаст им большую стабильность.
Шаг 3: Шлифовка и покраска
Когда все детали вырезаны, я могу придать им форму и подготовить к покраске. Во-первых, я удалил большую часть лишнего материала на шлифовальном станке с осциллирующей лентой.
Этот инструмент невероятно полезен для подобных проектов, так как большая плоская поверхность позволяет получить красивые прямые края. По пути я также проверил концы основания на квадратность, убедившись, что они не перекошены.
После придания формы на ленточной шлифовальной машине я продолжил шлифовку деталей с помощью эксцентриковой шлифовальной машины, которая может попасть в те области, недоступные для ленточной шлифовальной машины. Я также сломал все края и закруглил углы, пока я был в этом.
Вы также можете увидеть готовую верхнюю часть и увидеть, как форма повторяет форму основания, только меньшего размера.
После того, как детали были отшлифованы, я нанес несколько слоев белой аэрозольной краски и оставил ее сохнуть на ночь.
Шаг 4. Укладка кабелей
На следующий день я мог приступить к установке светодиодных фонарей на основание и верх.
Первое, что мне нужно было сделать, это отрезать этот выпуклый логотип с конца фонаря, чтобы он плотно прилегал к основанию.
С этим быстро справился канцелярский нож.
Затем я начал думать о прокладке кабелей и сначала подумал, что подойдет изолента, проложенная по задней части фонарей, но позже я отказался от этой идеи, так как она не очень хорошо смотрелась на последней лампе.
Мне нужно было просверлить сквозное отверстие для шнуров в центре основания, поэтому я измерил, чтобы найти центр, а затем просверлил отверстие с помощью сверла Форстнера. Я позаботился о том, чтобы перевернуть основание непосредственно перед тем, как бита прошла полностью, чтобы в итоге я получил более чистое отверстие.
Шаг 5: Сверление для монтажа
Затем я отметил места для крепежных винтов, которые я использовал для крепления фонарей. Эти фонари предназначены для подвешивания на цепочке и имеют небольшой кронштейн с отверстиями на каждом конце, и это оказалось идеальным способом крепления фонарей. Я просверлил отверстие, а затем раззенковал его, чтобы избавиться от разрыва.
Затем я просверлил отверстия на нижней стороне основания, чтобы крепежные винты и гайки были спрятаны внутри нижней стороны основания. Я просверлил эти отверстия сверлом Форстнера ½ дюйма.
Чтобы сделать фонари более устойчивыми, я решил утопить концы фонаря в основании. Сначала я обвел конец фонаря, а затем просверлил большую часть углубления сверлом Форстнера. Затем я использовал долото, чтобы вычистить остальную часть углубления.
Вырезав углубление для двух других фонарей, я проверил установку фонаря с помощью крепежных винтов длиной 1 ½ дюйма, и он отлично подошел.
Затем я перенес расположение отверстий на верхнюю часть с помощью шила, а затем предварительно просверлил отверстия. Мне также нужно было просверлить еще одно углубление для выключателя, которое находится на том конце фонаря, которое я просверлил сверлом Форстнера.
Шаг 6: Установка фонарей
Чтобы прикрепить фонари к верхней части, я использовал винты длиной ¾ дюйма, так как я не хотел, чтобы крепежные винты, которые я использовал на основании, торчали через верхнюю часть.
Я также убедился, что фонари были включены, прежде чем прикреплять их к верхней части.
Я перевернул фонарь, а затем поместил другие концы фонарей в углубления, также пропустив крепежные винты через отверстия. До этого момента эти фонари были действительно нестабильными, настолько, что я немного нервничал из-за того, что свет шатался, но прикрепление фонарей с обоих концов придавало им большую жесткость.
Я перевернул фонарь на бок и использовал головку и храповик из набора инструментов механика, чтобы прикрутить гайки. Это было довольно сложно, так как крепежные винты выступали в углубление только примерно на ¼ дюйма, но использование отвертки, чтобы протолкнуть гайку к крепежному винту через гнездо, помогло.
Перед тем, как прикрепить фонари к основанию, я удалил заводские наклейки, чтобы придать лампе более чистый вид, и на ней остались липкие следы. Я удалил остатки салфеткой и ацетоном, хотя думаю, что Goo Gone мог бы сработать здесь лучше.
Шаг 7.
Плетение кабеляДалее мне нужно было разобраться с тремя шнурами, свисающими в центре лампы. В последнее время я видел много действительно крутых дизайнов макраме, включенных в изделия, и подумал, что плетение шнуров может быть классным видом. Я просто использовал стандартную косу, которую, я думаю, знают все, и я думаю, что получилось довольно круто.
Я пропустил все три шнура через отверстие после плетения, а затем использовал стяжки, чтобы сделать небольшой жгут проводов, совет, который я взял из одного из моих любимых шоу, Roadkill Garage, чтобы шнуры не распутывались. Чтобы прикрепить их к нижней части основания, я использовал скобы диаметром ½ дюйма.
Я подключил все эти три шнура к удлинителю с тремя штекерами, и электричество было готово. Я понимаю, что, безусловно, есть способы соединить эти три кабеля в один, но, честно говоря, мне неудобно показывать здесь более сложную электрическую работу, поэтому вы можете провести собственное исследование, если хотите пойти по этому пути.
Наконец, я добавил несколько резиновых ножек, чтобы лампа не скользила, а затем я смог протестировать ее, и я был очень впечатлен ее яркостью и тем, как интересно она выглядит, когда горит.
Шаг 8: Интеллектуальный переключатель
Для управления светом я решил использовать этот смарт-переключатель Iris Wifi от Lowe’s, который идеально подходит для меня, потому что им можно управлять с помощью Amazon Alexa, который я уже внедрил у себя дома. Вам также не нужен концентратор Iris для этого коммутатора, так что он в основном подключи и работай.
Я подключил лампу и выключатель к своей стене, использовал приложение Iris, чтобы добавить его в свою домашнюю сеть Wi-Fi, назвал переключатель Floor Lamp, добавил Iris Skill в свою Alexa, и все готово. Теперь я могу управлять светом либо с помощью приложения Iris, либо с помощью Alexa Dot.
На этом проект лампы завершен!
Проекты по деревообработке, ВидеопроектыДжонни Брук мастерская, мастерская, деревообработка, сделай сам, с практическими рекомендациями, с практическими рекомендациями, сделать, производитель, построить, мебель, современный, середина века, акриловая светодиодная лампа, ночник, письменный стол лампа, современная лампа, самодельная лампа, торшер, самодельная лампа, как сделать, как сделать лампу, светодиодная лампа, проект лампы, идеи поделки лампы, деревянная светодиодная лампа, современная светодиодная лампа, современный дизайн лампы, современная лампа своими руками, освещение, фонари, led, лампа, свет, светодиодная лентаКомментарий
Светодиодная лампа DIY (светодиодная лампа)
Светодиодные лампочки становятся все более распространенными и заменяют лампы CFL. По мере снижения стоимости светодиодных ламп люди постепенно переходят на светодиодные лампы в своих домах и офисах. В этом проекте мы попробуем сделать светодиодную лампочку своими руками или светодиодную лампу своими руками, используя старый корпус светодиодной лампы (корпус).
В этой самодельной светодиодной лампочке дизайн светодиодного драйвера очень важен. Как правило, у нас есть два способа разработки драйвера светодиодов: использование импульсного источника питания или линейного регулятора на основе обычного трансформатора.
Но для этой самодельной светодиодной лампочки мы будем разрабатывать бестрансформаторный источник питания, который будет действовать как светодиодный драйвер. На самом деле, этот тип питания для светодиодных ламп становится все более распространенным (ну, по крайней мере, для светодиодов меньшей мощности).
Предупреждение: Эта самодельная светодиодная лампочка будет работать напрямую от основного источника питания, т.е. 230 В переменного тока. Вы должны быть очень осторожны при работе с источником переменного тока.
Предупреждение: Проектирование бестрансформаторного источника питания без знания принципов работы компонентов может быть фатальным.
Outline
Схема цепи светодиодной лампочки, сделанной своими руками
Компоненты, необходимые для светодиодной лампочки, сделанной своими руками
ПРИМЕЧАНИЕ.
Используйте только металлопленочные конденсаторы с номинальной емкостью выше 400 для C1.
Описание компонента
Конденсатор с номиналом X
Основным компонентом конструкции бестрансформаторного источника питания для самодельной светодиодной лампочки является конденсатор с номиналом X. Это металлопленочный конденсатор, который часто используется в качестве защитного конденсатора.
Конденсатор с номиналом X помещается между линией и нейтралью. Если этот конденсатор выходит из строя из-за перенапряжения, отказ будет коротким, а избыточный ток приведет к перегоранию предохранителя и, следовательно, к поражению электрическим током.
Схема светодиодной лампочки своими руками
Во-первых, основное питание подается на металлопленочный конденсатор. Другой конец конденсатора подключен к входу переменного тока мостового выпрямителя. Чтобы быть в большей безопасности, подключите резистор 100 Ом 1 Вт последовательно с конденсатором с номиналом X, чтобы он действовал как предохранитель (не показан на схеме).
ПРИМЕЧАНИЕ: Если у вас нет мостового выпрямителя, вы можете подключить 4 PN-диода (например, 1N4007) в режиме двухполупериодного выпрямителя.
Другой вход переменного тока мостового выпрямителя подключен к нейтрали источника питания переменного тока. Выпрямленный выход подается на конденсатор (C2). Через конденсатор последовательно соединены 12 8-мм светодиодов.
Резистор R1 будет действовать как стабилизирующий резистор (он будет разряжать конденсатор в случае сбоя питания или отказа светодиода).
ПРИМЕЧАНИЕ: Мы разобрали поврежденную светодиодную лампочку, и после восстановления схемы она была аналогична той, которую мы разработали. Основное отличие состоит в том, что они использовали SMD-компоненты для светодиодов и мостов, а мы использовали сквозные компоненты (по понятным причинам).
Проектирование печатной платы светодиодной лампы своими руками
Для проектирования печатной платы светодиодной лампочки мы использовали Eagle CAD.
На следующем изображении показана разводка печатной платы светодиодной лампочки. Мы сделали печатную плату, используя метод переноса тонера, как указано в этом руководстве: Как сделать собственную печатную плату дома .
Сборка светодиодной лампы
Соберите все компоненты по схеме и припаяйте их. У нас есть пустой корпус светодиода от старой светодиодной лампы. После сборки печатной платы мы установили плату в корпус светодиода со всеми проводами.
Работа светодиодной лампочки
Теперь мы увидим, как работает эта простая светодиодная лампочка, сделанная своими руками.
Для работы светодиодам требуется очень меньший ток. Обычно в регулируемом источнике питания на основе обычного трансформатора мы будем регулировать ток с помощью последовательных резисторов. Но в источнике питания без трансформатора ток контролируется или ограничивается номинальным конденсатором X.
Поскольку этот конденсатор соединен последовательно с источником переменного тока, общий ток, доступный в цепи, ограничен реактивным сопротивлением конденсатора.
Реактивное сопротивление конденсатора можно рассчитать по следующей формуле:
X C = 1/2πFC Ом, где F — частота питания, C — емкость конденсатора.
В нашем случае мы использовали конденсатор емкостью 1,3 мкФ. Следовательно, реактивное сопротивление этого конденсатора равно
X C1 = 1/(2*π*50*1,3*10 -6 ) = 2449,7 ≈ 2450 Ом.
Следовательно, ток через этот конденсатор определяется выражением I = V / X C1 Ампер = 230 / 2450 = 93,8 мА.
Теперь ток ограниченного переменного тока подается на мостовой выпрямитель. На выходе моста будет 230 В постоянного тока. Это дается фильтрующему конденсатору номиналом 35В. Но пиковое напряжение пульсаций на конденсаторе C2 составляет около 44 В.
Это соответствует 12 последовательно подключенным светодиодам, поэтому каждый светодиод будет потреблять около 3,7 В, что равно номинальному напряжению 8-мм светодиода.
Что касается мощности, общая выходная мощность светодиодов составляет около 4 Вт.
