Работа сантехники предполагает подключение к водопроводу и канализации. Эти 2 системы должны быть спроектированы так, чтобы обеспечить подачу воды и отвод использованной, помимо всей остальной нагрузки. Для этого нужно учесть интенсивность использования, место монтажа оборудования, общее количество пользователей.

Содержание

1. Правила разводки и требования к ней
2. Основные компоненты системы
3. Выбор труб
4. Схемы разводки
5. Проектирование канализации
6. Расчет количества труб и фитингов
7. Этапы работ
8. Монтаж стояка
9. Сборка отводов
10. Вентиляция системы

Правила разводки и требования к ней

Принципиальное отличие 2 сетей – наличие давления в трубах. Вода подается под определенным напором. В частном доме давление обеспечивает насос. Это облегчает проектирование и монтаж, так как трубы можно укладывать без уклона, с поворотами и подъемами.

Канализация предполагает отвод воды самотеком. Это означает, что от каждой точки подключения труба должна идти под уклоном к месту вывода из дома. Поскольку канализацию чаще всего укладывают в пол, приходится тщательно считать толщину чернового пола и стяжки, чтобы в них можно было спрятать канализацию.

Требования к системам отличаются. Рекомендации для разводки водопроводных труб в доме:

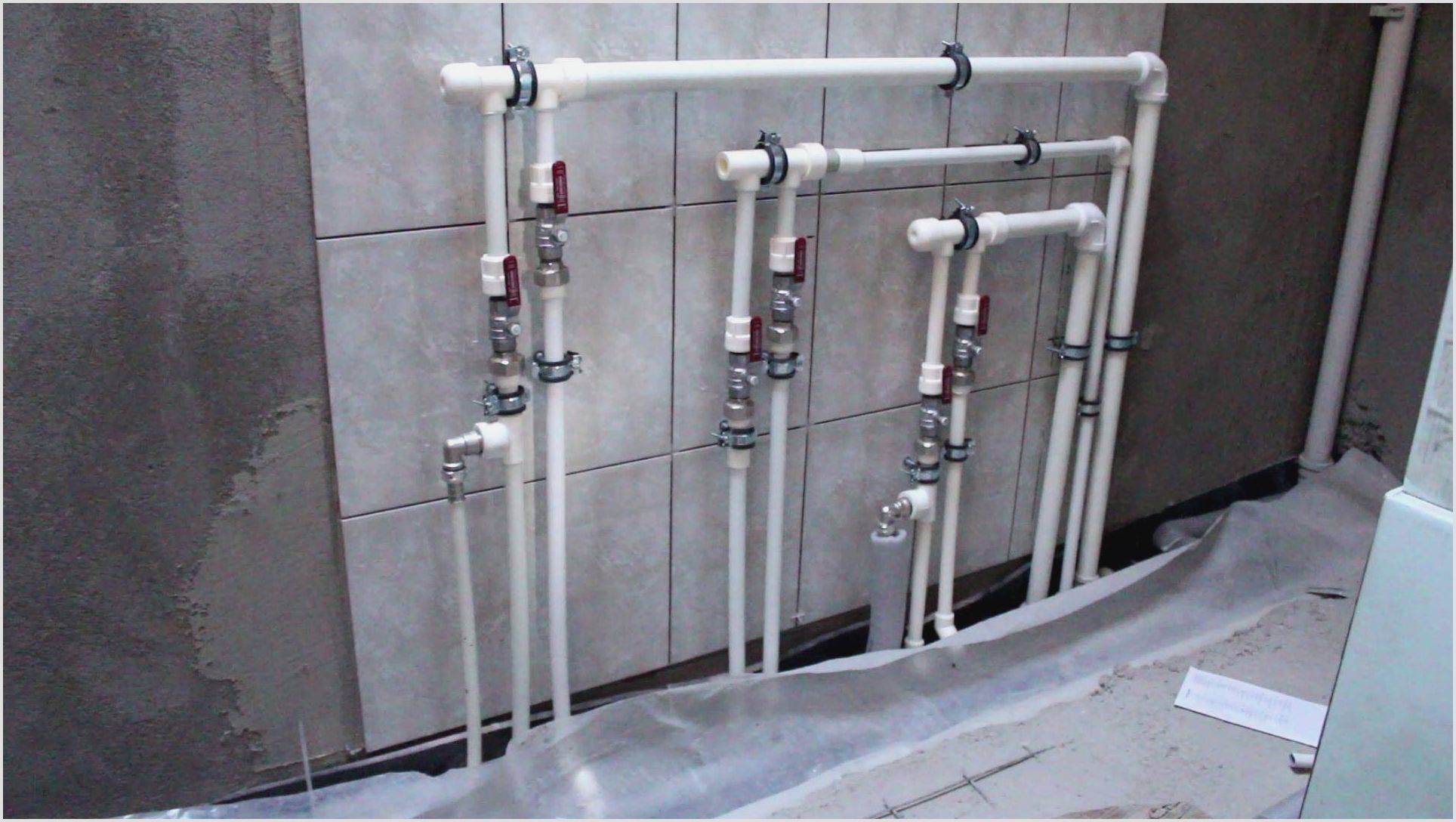

• Предпочтительнее коллекторная схема разводки. При этом требуется больше водоводов, но подключение каждой точки водозабора к собственным трубам обеспечивает простой ремонт. Если что-то выйдет из строя, остальные элементы будут работать.
• Ставить коллектор для холодной воды нужно ближе к вводу трубы в дом.
• Перед коллектором монтируют фильтр и редуктор для регуляции давления.
• Водопроводная система обязательно оснащается обратным клапаном, чтобы предупредить вытекание воды при отключении насоса.

Для экономии средств

75%

Люблю все делать сам

25%

Не доверяю местным специалистам

0%

Проголосовало: 8

Канализационная разводка сантехники выполняется по всем требованиям СНиП. Схема прокладки напрямую зависит от устройства водопровода. Условия следующие.

• Все канализационные трубы укладывают под углом. Обычно уклон составляет 2–3 см на погонный метр. Может быть больше, например, при отводе воды от душевой площадки без поддона. Зависит это не только от характера обслуживаемой точки, но и от диаметра: при сечении в 50 мм уклон составит 30 мм на 1 метр, при 110 мм – 20 мм.
• Диаметр выходной трубы должен быть достаточно большим, чтобы пропустить слив со всей системы одновременно.
• Исключаются изгибы и повороты под углом более 45 градусов. Лучше обойтись и без них, иначе засоры трубопровода неизбежны.
• В частной канализации обязательно должны быть элементы, выполняющие роль отвода канализационных газов. Чаще всего таким вентиляционным узлом выступает фановая труба, устанавливаемая в крайней точке системы, после последнего пользователя.

Валера

Голос строительного гуру

Задать вопрос

Общее требование для обоих систем – доступность для осмотра и ремонта. Это не означает, что трубы должны быть открыты. Водопровод и канализационную прячут: углубляют в штробы в стене, заливают в стяжку, однако все углы и места изгибов должны быть доступными. На таких участках – позади унитаза, в подиуме душевой – устанавливают ревизионные элементы и люки.

Такое же требование предъявляется к контрольной и регулирующей аппаратуре. Можно маскировать контроллеры, редукторы и датчики, но доступ к ним должен сохраняться.

В частном доме, в отличие от квартиры, канализационная система может быть принудительной.

Основные компоненты системы

Канализация в частном доме включает следующие элементы:

• оборудование – унитаз, ванна, душевая, все краны и смесители, а также посудомоечная и стиральная машины;
• трубы – элементы, по которым подается и отводится вода;
• соединяющие детали – фитинги, тройники, колена, гибкие шланги;
• вентиляционные узлы, отводящие газы к фановому выходу;
• фановая труба – выводит газы из канализации;
• стояк – к нему подключаются все отводы, он обеспечивает вывод стоков из дома в утилизатор или центральную канализацию;
• дополнительные элементы – сифоны, переходники, фильтры, заглушки.

Если система с принудительным отводом, появляется еще циркуляционный насос, а также контролирующая аппаратура.

Выбор труб

Рассчитать диаметр и количество труб проще, используя нормы СНиП, чем математические формулы. СНиП предполагает применение стандартных деталей с типовыми размерами.

Определяющий параметр для схемы разводки – сечение. Водовод должен иметь достаточный объем, чтобы отвести всю воду от потребителя. Чаще всего его не рассчитывают, а подбирают. Рекомендации таковы:

• для обслуживания смесителей, в том числе в ванной и в стандартной душевой – 50 мм;
• для унитаза – 100–110 мм, так как здесь единоразово выливается большой объем воды;
• для стояка – не менее 110 мм;
• для выходной магистрали – не менее 110 мм.

Валера

Голос строительного гуру

Задать вопрос

Диаметр берется с запасом. Дело в том, что канализационные системы рассчитаны на неполное заполнение. Иначе газы, выделяющиеся из жидкости и отходов, будут создавать большое давление. Кроме того, в канализацию нередко попадает мусор, для него тоже нужно оставлять место.

Уклон труб в зависимости от диаметра

По периметру трубы определяют угол наклона:

• для водовода в 40–50 мм наклон составляет 3 см на 1 погонный метр;
• для изделия сечением в 85–100 мм – 2 см;
• для главной отводящей трубы размером до 150 мм – 0,8 см на 1 м.

Увеличивать угол наклона нерационально. Стоки неоднородны, при большом наклоне расслаиваются на взвесь и жидкость, что приводит к засорению.

В расчет общего угла наклона системы включается и расстояние до септика, выгребной ямы или входа в центральную канализацию. В большей степени это влияет на схему внешней сети.

Для внутренней системы рекомендуется использовать водоводы из полипропилена или из ПВХ. Первые дешевле, вторые более устойчивы к бытовой химии. Допускается устанавливать чугунные отводы, но они очень тяжелы и сложны в монтаже.

Схемы разводки

Схема сантехники предполагает только 2 типа канализации: самотеком и принудительную.

Для любого строения, как частного, так и многоквартирного или общественного, лучшим выбором является самотечная сеть. Она действует автономно и бесперебойно. Предполагает самопроизвольный вывод стоков в общую канализацию или дренажную канаву. Устройство ее проще, так как не требует установки контролирующей и регулирующей арматуры. Хотя при проектировании приходится учитывать угол наклона.

Принудительную монтируют в крайнем случае. Ее работу обеспечивает электрический насос. При отключении электричества система работать перестает. А для канализации это чревато затором и выходом из строя всей сантехники.

Принудительную канализацию обычно собирают на участках, где нет возможности вывести внешнюю трубу на нижний уровень. Это вынужденная и дорогостоящая мера.

Проектирование канализации

Сантехника в частном доме обслуживается наряду с другими потребителями воды – стиральной машиной, например. Но в отличие от стиралки или посудомойки, которая может быть подключена позже, местоположение саноборудования необходимо включать в проект.

Чтобы канализационная система работала бесперебойно, при проектировании учитывают следующее.

• Кухню, санузлы и ванну, в также сауну, если она есть, лучше размещать рядом друг с другом и как можно ближе к выходу канализации из здания.
• Идеально, если дом обслуживает система с одним стояком. Это значительно упрощает расчеты и вывод газов.
• В самотечной системе учитывают угол укладки. На чертеже обязательно указывают значение.
• Между унитазом и стояком не должно быть больше никаких потребителей. Иначе вода отсасывается из сифона и запах распространяется из туалета по всему дому. Между другими точками – ванной, душевой – включение еще одного потребителя допускается.
• Место присоединения унитаза к трубе должно быть самой низкой точке на этаже. В противном случае стоки из унитаза попадают в слив другого устройства.
• На кухне после раковины и посудомойки в систему монтируют жироуловитель.
• Рекомендуется исключить из схемы повороты и колена. Если это невозможно, допускается поворот из 2 колен на 45 градусов или из 3 на 30 градусов.
• Главная канализационная магистраль выходит из дома на участке, максимально близком к центральной магистрали или к септику.
• Стояк лучше разместить в туалете.
• Фановая труба стояка выводится на крышу или чердак.

Внутренняя канализация – часть внешней. Однако схема расположения и количество ревизионных люков в последней зависит уже от особенностей участка, а не количества сантехники в доме.

Расчет количества труб и фитингов

Вычисления выполняют на основе составленного чертежа, где указаны физические размеры каждого участка, количество водоводов и фитингов зависит от вида системы.

При параллельном подключении одна общая труба обслуживает всех потребителей. От одной водопроводной трубы ставят отводки на ванну, смесители, унитаз и от каждой точки ведут водоводы нужного диаметра к главной и единственной канализационной, которая соединяется со стояком.

Такой вариант технически гораздо проще. Меньше отводов, меньше необходимости делать повороты, коммуникации проще спрятать. Однако последовательность обслуживания увеличивает риски засорения и гарантирует снижение напора по мере очереди подачи и отвода воды.

При коллекторном подключении от основного узла к каждому потребителю идут отводные трубы как от водопровода, так и от канализации. Такая система эффективнее, однако элементов здесь нужно больше.

Из фитингов для канализации потребуются следующие.

• Тройники – с двумя раструбами и одним главным выходом. Если подсоединяют отрезки с разным диаметром, подбирают соответствующий переходник.
• Крестовины – с разным наклоном раструбов, однополостные, со входами под прямым углом. Вид подбирают под схему соединения.
• Ревизия – специальные элементы с закрывающимся отверстием, через которое можно удалить засорение.
• Вакуумный клапан – используется, если отсутствует фан – задерживает запахи.

Если канализация состоит из труб разного диаметра и разного материала, понадобятся специальные переходные элементы и манжеты.

При расчетах учитывают:

• Количество труб для обслуживания конкретного потребителя – с учетом того, что диаметр у них может быть разным.
• Способ подключения – прямой, с переходником, через гофрированный модуль.
• На месте стыковок труб с разным диаметром ставят специальные фитинги – сразу же указывают их на схеме.
• Если необходимо сформировать поворот, для него берут 2 или 3 колена под меньшим углом.
• Учитывают, что длина отводной трубы не может быть более 10 м.
• Если удается разместить саноборудование компактно, для врезки лучше всего использовать тройники.

Валера

Голос строительного гуру

Задать вопрос

Если дом двух- или трехэтажный, расчеты усложняются. Остается актуальной рекомендация о единственном вертикальном стояке, который теперь размещается по центру. Санузлы, кухня, ванны на всех этажах организуются вдоль этой вертикали. Трубу из стояка опускают ниже – в подвал, и выводят через фундамент.

Этапы работ

Разводка под сантехнику собирается снизу-вверх. Общий порядок действий следующий.

1. В подвале через фундамент делают выпуск – вывод трубы. Допускается сделать вывод через цоколь. Водовод должен лежать свободно – на дистанции от края отверстия в 15 см.
2. Вверх поднимают стояк. Если дом многоэтажный, на каждом этаже устанавливают тройник или крестовину для подключения отводов.
3. От стояка укладывают горизонтальные отводки, обслуживающие сантехнику.
4. Последними монтируют собственно унитаз, смесители и ванну.

При сборке системы не забывают включать сифоны, жироуловители, фильтры.

Монтаж стояка

Сборка стояка проста, заключается в последовательной установке элементов друг на друга. Для сооружения берут трубы с раструбом и собирают раструбом вверх. Следующий конец просто вставляют в расширение без жесткой фиксации.

1. В подвале или подполе монтируют вертикальный отрезок на выход основой трубы.
2. При переходе перекрытия первого этажа устанавливают специальный фитинг – тройник. Если потребителей больше, ставят крестовину. Если осуществляется параллельное подключение, обходятся обычным тройником.
3. Вставляют отрезки, чтобы получить вертикальный водовод высотой в 1 м. Здесь устанавливают ревизионный люк.
4. Собирают стояк, пока она не перейдет перекрытие 2 этажа или чердака.
5. Если второй этаж есть, здесь снова ставят тройник или крестовину.
6. Закрепляют трубы, особенно пластиковые, на стену с помощью хомутов на дюбелях. Водоводы к стене не прилегают – остается зазор в 15–20 см. Шаг установки хомутов – 40–50 см под раструбами.

После сборки стояка проход через перекрытие и над ним заливают цементным раствором. Над уровнем пола заливка должна возвышаться на 8–10 см. Это защищает трубы.

Сборка отводов

В простейшем случае от стояка ставят одну горизонтальную трубу, на конце которой находится последний потребитель. Учитывают, что первая точка стояка – это унитаз. Он должен размещаться максимально близко к стояку.

1. Допустимая длина горизонтального элемента – 10 м. Если система укладывается открытым методом, можно увеличить длину до 12 м.
2. На каждые 8 м устанавливают ревизию для прочистки. В этом месте при заливке предусматривают обустройство ревизионного люка.
3. Укладывают водовод под рассчитанным углом наклона. Фиксируют к стене пластиковыми хомутами с шагом в 1 м.
4. Собирается трубопровод на раструбы. Раструбы должны быть направлены против течения сточных вод.
5. Нужно следить за тем, чтобы раструб не оказался на участке перехода через перекрытие или стену.
6. К основному трубопроводу подсоединяют отводы для сантехники – смесителей, унитаза, ванной. Для стыковки используют специальные фитинги.
7. Если канализацию укалывают под стяжку, предварительно трубы оборачивают гофрированным картоном, чтобы обеспечить возможность теплового расширения.
8. Отверстия при прохождении через стенки и перекрытия заделывают монтажной пеной.
9. Подключают сантехнику, следуя инструкции.

При сборке канализационной системы соблюдается единый принцип по порядку подключении: от меньшего диаметра у потребителя до самого большого при выводе из дома.



Вентиляция системы

Расчет на неполное заполнение связан с тем, что сточные воды содержат немало органических отходов. Эти вещества довольно активно реагируют друг с другом с выделением газов. Если канализационная сеть будет полностью заполнена жидкостью, выделившийся газ попросту ее разорвет.

Однако выпускать газы обратно в дом нельзя: они плохо пахнут, нередко ядовиты. Чтобы этого не происходило, каждый сантехнический прибор подключают к сети через сифон. А для вывода газов организуется вентиляционный узел. Обязателен он для зданий больше 2 этажей, при наличии более чем 1 санузла.

1. По сути это продолжение канализационного стояка. Собирается отвод из трубы того же диаметра или даже больше. Так как стоки всегда идут вниз, подъем жидкости по более широкой трубе практически невозможен.
2. Правильную тягу обеспечивает разница температуры и давления. Поэтому стояк начинается в отапливаемом помещении, а фановая труба выходит в неотапливаемое. Можно вывести отвод прямо в вентиляционный канал, если он есть. Если нет, фановую трубу выводят на крышу. Устанавливают ее с той стороны, где канализационные газы будут отводиться ветром.
3. Если прямой вывод на крышу или в канал невозможен, допускается использование колен под 45 и 35 градусов. Горизонтальные отводы монтируются с уклоном в сторону движения газа в 0,02 % на 1 м.
4. Если в доме есть чердак, минимальная длина фановой трубы составляет 3 м.
5. На крыше вывод должен возвышаться над кровлей не менее чем на 3 см.
6. Расстояние между ближайшим балконом или окном до вывода фана должно быть не менее 4 м.
7. Конец фана закрывают сеткой или колпачком, чтобы предотвратить попадание внутрь осадков и насекомых.

Запрещается выводить трубу через дымоход.

Водопровод в современной квартире / Хабр

Здравствуйте, меня зовут Александр Шваров. Моя команда занимается монтажом и установкой сантехники.

Я заметил что в последние годы среди наших заказчиков в процентном соотношений очень много тех кто занят в сфере IT. Разговорившись с одним из заказчиков я узнал про сайт Хабр, на котором общаются специалисты IT. Я подумал, что специалисты It которые делают ремонт в своей квартире или загородном доме являются моими потенциальными клиентами, поэтому я решил зарегистрироваться на этом портале и написать эту статью. В статье я раскрою тему инженерной сантехники, возможно это пригодится кому-то из участников сообщества хабр, а также будет интересно для меня. Я не имею большого опыта в написании статей, поэтому подача может быть немного хаотичной. Поэтому я с удовольствием отвечу на вопросы, если они у вас появятся.

А вот примеры работ которые я делал именно для специалистов IT. В большинстве своем это квартиры с современный сантехникой, но может быть среди владельцев загородных домов в которых мы делали инженерные сети тоже были специалисты IT.

ФотографииКвартира с разводкой воды по потолку.Сантехника в квартире.Узел ввода в одном из двух санузлов.

Перед тем как перейти к разговору о сантехнике вкратце расскажу о себе.

У меня высшее техническое образование , ещё во время обучения в институте, а форма обучения у меня была очно-заочная, поэтому я официально мог устроиться на работу во время обучения, я искал себе работу в газете, ко мне подошел знакомый и поинтересовался чем я занимаюсь, я ответил ему что ищу работу, он сказал: иди работать сантехником никогда не останешься без куска хлеба, я сказал что ничего в этом не понимаю и ничего не умею он сказал что поможет мне. С его помощью я оказался в сантехнике, пробовал разные вариации в том числе работал мастером аварийной службы, занимался капитальным ремонтом, но потом опять вернулся к работе руками.

Потихоньку пришел к тому, что мне нравится делать хорошо, не смотря на то, что в обслуживающих организациях нет простора для обширной деятельности, всё что я делал, я старался делать хорошо.

Я менял места работы, поскольку везде мне было некомфортно я всегда стремился к тому чтобы достичь чего-то большего но не понимал что именно мне нужно. В какой-то момент совпал мой накопленный опыт и предоставилась возможность его реализовать. Именно так я сделал монтаж сразу в двух квартирах. Это было стартом моей монтажной карьеры. Плавно я перешёл от работы в обслуживающих организациях на монтажи, а потом и на работу на себя. Поработав сам на себя я достиг определённого уровня монтажа и некоторого авторитета в монтажном мире Санкт-Петербурга. Начался какой-то определённый поток заказов, я понял что работать руками бесперспективно, не хватает времени даже на то чтобы посмотреть новые объекты. Я делал очередной монтаж и в этот момент подвернулась возможность взять ещё один крупный объект, я рискнул и это был мой первый опыт и первый объект который я не делал своими руками.

Объект был сделан довольно успешно дизайнер остался доволен и мы с ним сотрудничаем по сей день.

ФотографииПервый объект в качестве прораба.

Теперь я развиваюсь как руководитель, каждый день пытаюсь расширить возможности нашей команды, оптимизировать все процессы и выйти на новый уровень. Это краткий рассказ о моем пути в сантехнике.

Я вкратце расскажу о своём видении того, как нужно делать монтаж сантехники в современной квартире. Я всегда придерживаюсь принципа необходимо и достаточно. Это значит что я не стремлюсь использовать только премиальные бренды и материалы, там где можно обойтись более простыми материалами, обхожусь ими. Там где нужны премиальные материалы куда нет доступа например трубы, водорозетки и прочие фитинги я использую только лучшее, например трубы для разводки воды я использую только Rehau Stabil, на мой взгляд это лучшее, что есть на рынке России, а может быть и всего мира. В узел ввода я выбираю только ту арматуру и фитинги, которая хорошо себя зарекомендовала, не опираюсь на премиальность брэнда а только на качество работы и срок эксплуатации.

По комплектации узла ввода я ставлю то, что необходимо для стабильной работы приборов и в тоже время не ставлю лишних деталей, которые занимают место и стоят каких-то денег. Сейчас мы стараемся собирать максимально стандартные узлы ввода, но там где это необходимо я всегда разрабатываю что-то новое по компоновке максимально подходящее к заданным параметрам, габаритам и техническим условиям. Таким образом иногда получается что-то не совсем стандартное.

ФотографииУзел ввода, под которым будет ниша.Узел ввода в нише.

Очень большую роль для меня играет аккуратность монтажа, надёжность системы, компактность там где это необходимо. Когда лично я монтирую водопровод я как бы рисую его, вывожу чёткие прямые линии трубами, делаю всё аккуратно, продумываю все детали. Этого же я требую от своих подчинённых.

Если вы дочитали до этого места, то скорее всего у вас есть какой-то интерес к сантехнике. Поэтому я чуть подробнее расскажу о комплектации средней квартиры.

Комплектация

Поскольку сердцем квартиры является узел ввода воды, а это один из самых сложных инженерных узлов в квартире, то именно про него я и расскажу.

1. Вводной кран.

Первое что есть на входе в квартиру это запорный кран, обычно он располагается на стояке водоснабжения, но я всегда перепаиваю отводы и переношу краны в узел ввода, а не оставляю их у стояков хвс, гвс. Тем самым мы избавляемся от необходимости доступа к стоякам, что довольно удобно при эксплуатации.

2.Защита от протечек.

После крана я советую устанавливать защиту от протечки. Раньше я считал что это не самый нужный элемент и его можно не ставить. Да если руководствоваться тем, что прорыв во внутриквартирном водопроводе практически исключён, так как материалы использованы качественные и правильно смонтированы, то защита от протечек не нужна. Но если посмотреть на это с другой стороны всегда может случиться протечка по глупой случайности: не закрытый смеситель, прорыв гибкой подводки на смеситель, течь сифона ванной или умывальника, да в конце концов всегда может попасться бракованный фитинг или другая деталь. Защита от протечек стоит относительно недорого, ремонт в квартире и тем более у соседей стоит несоизмеримо дороже. Поэтому я пришел к тому что защита от протечек все же нужна, хотя бы для исключения непредвиденных ситуаций.

3.Фильтр грубой очистки.

Дальше после защиты от протечек устанавливается фильтр грубой очистки. Он не позволит крупной грязи, окалине и прочим примесям попасть из общедомовых сетей во внутриквартирный водопровод. В современных многоквартирных домах крайне редко засоряются и требуют прочистки, но этот элемент обязателен для установки.

4.Редуктор давления.

За фильтром в многоквартирных домах устанавливается редуктор давления. Для точного определения необходим ли в конкретном случае редуктор давления нужно произвести замер давления, если давление в общедомовых сетях холодной/горячей воды выше 3 кг, то я бы уже советовал ставить редукторы. Если в квартире от застройщика уже стоят редукторы, то их обязательно заменить на новые полнопроходные редукторы, которые хорошо себя зарекомендовали, например мембранный редуктор фар. Некоторые производители современной сантехники требуют установку редукторов в системе для обеспечения гарантийных обязательств, например в инструкции для встроенных смесителей Grohe указано что установка редуктора обязательна.

5.Счётчик воды.

После редуктора в квартире устанавливается счётчик воды, счётчики могут быть импульсные, что позволяет подключить их к системе умного дома и дистанционно снимать показания, так же к системе умного дома можно подключить и защиту от протечек и управлять дистанционно через приложение включением воды. И раз уж я затронул тему автоматизации то на данный момент также есть обвязки для ванн с функцией дистанционного управления набором воды, то есть условно вы приходите домой и к этому времени квартира встречает вас наполненной ванной с температурой воды, как вы любите. Также можно подключить к умному дому и управление системой отопления.

6.Обратный клапан.

Вернёмся к узлу ввода после счётчика ставится обратный клапан, обратный клапан предотвращает обратное течение воды в стояк водоснабжения. Ситуации могут быть разные: отключения холодной или горячей воды, неправильно подключенный водогрей, гигиенический душ через эти приборы при разнице давления на холодной и горячей воде возможен подмес в общедомовые системы, а также вращение счётчика в обратную сторону. Отдельно после коллектора устанавливаются обратные клапаны на отводы гигиенического душа и на подачу воды в накопительные водонагреватели.

7.Кран для пожаротушения.

После обратного клапана я устанавливаю на холодной воде кран для пожаротушения кто-то считает что он нужен, кто-то что не нужен, но я все же склоняюсь к версии что он обязательно должен быть в любой квартире. Тем более, что они всегда есть от застройщика.

8.Магистральный фильтр (фильтр тонкой очистки).

Далее я устанавливаю магистральные фильтры, они позволяют очистить воду убрав примеси до пяти микрон, также в них можно устанавливать специфические картриджи для умягчения воды и так далее. Я ставлю только магистральные фильтры из нержавейки, пластиковые фильтры являются менее надёжными и при внештатных ситуациях могут лопнуть, тем самым создать аварийную ситуацию а нам это не нужно.

9.Кран для подсоса воздуха.

Когда устанавливаются магистральные фильтры, для удобной замены картриджей, необходимо предусмотреть слив воды с колбы, чтобы она не разливалась во время замены картриджа. Для того чтобы слить всю воду необходим кран для подсоса воздуха, он позволяет убрать разряжение воздуха которое мешает сливу воды. Этот кран нужно устанавливать со стороны подачи воды на магистральный фильтр. Если его установить со стороны выхода воды, то он не будет работать.

10.Манометр.

После магистральных фильтров я ставлю манометры. Ставлю их именно туда потому что по разнице давления в статике и динамике можно отследить степень загрязнения картриджа, но по идее манометра должно быть два до магистрального фильтра и после, но один манометр до фильтра я обычно не ставлю для упрощения системы.

11Коллектор.

Дальше ставятся коллекторы. Распределительные коллекторы позволяют отключать все приборы в одном месте, отключать приборы отдельно друг от друга, балансировать расход воды по приборам, в некоторой степени уменьшают взаимовлияние приборов друг на друга.

12.Гаситель гидроудара.

В конечной точке коллектора ставятся гасители гидроудара. Они выполняют две функции: непосредственно функцию гашения гидроудара, а также на холодной воде выполняют роль расширительного бака. Гидроудары компенсируются только те, которые возникают во внутри квартирном водопроводе, общедомовые гидроудары они не смогут компенсировать по своему размеру и производительности, для этого служит редуктор на входе в квартиру, а внутри квартиры гидроудары вполне распространённое явление, возникают они при резком закрытии потребителя. Практически вся современная техника может образовывать гидроудар будь то резкое закрытие керамического смесителя, клапана набора воды в унитаз, закрытие клапана посудомоечной или стиральной машины, все эти закрытия вызывают микро гидроудары, которые негативно сказываются на трубах и прочей арматуре. Также при разборе холодной воды система наполняется холодной водой, которая по СНиП должна быть температурой ниже 8 °C, а в ночное время когда водой никто не пользуется вода внутри системы нагревается до комнатной температуры, из-за этого она увеличивается в объёме, а так как на входе в квартиру стоят обратные клапаны они не дают воде уйти обратно в стояк, вследствие этого может возникнуть высокое избыточное давление, которое опасно как для трубопровода, так и для встроенных приборов. Гаситель гидроудара дает дополнительный объем куда может расширяться вода, тем самым повышает надёжность всей системы.

Ещё одно преимущество коллекторной системы в том, что от коллектора до прибора или водорозетки идёт целый отрезок трубы, учитывая что мы используем только качественные трубы возможность протечки исключается практически на 100%.

Ещё одним важным аспектом при монтаже сантехники являются отштукатуренные стены, так как это позволяет устанавливать водорозетки и всю встроенную технику (инсталляции для унитаза, биде, умывальника; встроенные смесители; встроенные сифоны) на необходимую глубину с учётом финишного покрытия, а также перпендикулярно плоскости чистовой стены.

Сейчас мы плавно переходим от монтажа сантехники к монтажу канализации.
Канализация и водопровод связаны друг с другом расходом воды. Вся израсходованная вода должна успеть уйти в канализацию, не задерживаясь. Для этого необходимо правильно подобрать диаметр канализационных труб, а также обязательно рассчитать расход душевой системы и сопоставить производительностью трапа, производительность трапа должна быть выше чем расход воды душевой системы, тогда в душе не будет скапливаться вода и вы будете наслаждаться комфортом.

Нужно сопоставить расход воды и производительность трапа в душе.

Также наш опыт показывает что в некоторых случаях можно реализовать слив в пол (душевая зона в уровень с полом всей квартиры, без подиума) даже в многоквартирных домах, для этого необходимо понизить точку слива на стояке канализации, а также во время проектирования выбрать оптимальное место для положения трапа. Трап должен быть как можно ближе к стояку канализации. Понижение точки слива (опустить тройник канализации на квартиру)- это довольно сложная операция, но её можно выполнить даже без доступа к нижним соседям, но все же лучше когда доступ есть. Ещё понижение точки слива влияет на правильность установки инсталляции для подвесного унитаза и избавит вас от необходимости делать подиум под ванну.

Здесь душ будет без подиума.

Канализацию необходимо делать с уклоном требуемым СНиПом, но в некоторых случаях этот уклон можно сделать меньше, так как в СНиП уклоны указаны для старых чугунных труб, современные пластиковые трубы имеют более низкую степень трения, и более высокую пропускную способность, также европейские производители рекомендуют делать уклон меньше чем требует российский СНиП. Но только опытный специалист может оперировать степенью уклона и подобрать то значение которое не повлияет на работоспособность водоотведения.

Также немало внимания в современной квартире уделяется акустическому комфорту. Для этого могут применяться шумопоглощающие системы канализации, а также шумоизоляция стояков канализации.
Отдельное внимание заслуживают системы крепления, раньше использовались фанерки палочки и что только не использовать для крепления встроенной техники сбора узла ввода, сейчас же существуют специальные монтажные шины, шиногибы, целые крепежные системы такие как Fischer, Mupro, Walraven которые позволяют решать множество возникающих задач выводя монтаж сантехники на совершенно иной уровень. Крепления получаются надёжными красивыми и долговечными.
Также весьма распространены каркасные системы такие, как Tece Profil, Viega Steptec, Giberit Gis. Эти системы позволяют создать абсолютно разные пространства такие как отдельностоящие подиумы, стены, целые помещения, интегрировать в них встроенную технику, инсталляции, системы канализации и трубопроводов. В некотором роде эти системы являются заменой стандартных каркасов для гипсокартона из профилей, они являются более крепкими, в них предусмотрена интеграция приборов.

Также надо уделить внимание водогреям. Водонагреватели бывают двух типов проточные и накопительные.

Проточные водонагреватели позволяют комфортно пользоваться горячей водой во время отключения горячей воды, при этом горячая вода подготавливается моментально не требуя никаких ожиданий. Недостатком проточников является большое потребление электроэнергии для комфортного использования и не все квартиры имеют необходимую выделенную мощность. Проточные водонагреватели слабой мощности не могут выдать необходимое количество горячей воды для комфортного пользования душем, для набора ванны и других потребителей в которых большой расход воды.

Накопительные водонагреватели имеют два недостатка: большие габариты, так как для комфортного пользования в квартире необходим водогрей около 100 л, второй недостаток это ожидание нагрева горячей воды столь большого объема. Но водонагреватель любого типа, на мой взгляд, должен быть в каждой современной квартире.

Встроенный смеситель для гигиенического душа. Термостатический.

Отдельно можно сказать в двух словах про гигиенический душ. Сейчас они ставится практически во всех квартирах это удобный и нужный прибор. Сделать гигиенический душ можно в разных вариациях. На мой взгляд самый удобный вид гигиенического душа это термостатический либо в черновом исполнении, где сам термостат стоит в том же месте где узел ввода, либо встроенный смеситель с термостатом, также может быть накладной смеситель, но он занимает слишком много места и не актуален.

Так же в последнее время мне стали попадаться такие приборы как пурифайеры, мультиварки, которые требуют подключения к холодной воде и канализации. Это обязательно нужно учитывать при проектировании водопровода и канализации.

Также к канализации подключаются стиральные, посудомоечные, сушильные машины, кондиционеры, накопительные водонагреватели для этого используются встроенные сифоны, которые позволяют отсечь неприятный запах из канализации.

Справа сухой сифон для мультиварки и сифон для посудомоечной машины.

В комментариях мне подсказали, что традиционно в конце статьи нужно объявить о скидки для ХАБРОВИЧАН. Поэтому при заказе говорите кодовое слово Хабр и получите скидку 10% от сметы на работу!

вещей, которые вы должны знать о сантехнике своими руками Даже у опытных самодельщиков есть своя доля страшилок. Никто не хочет испытать проблему с сантехникой, которую он вызвал сам. Мы поговорили с нашим специалистом по ремонту дома, чтобы получить совет. Вот некоторая информация, которая поможет вам начать решать некоторые из ваших собственных проблем с сантехникой, не принося больше вреда, чем пользы.

В: Какие сантехнические работы вы можете сделать самостоятельно?

A: Удивительно, но многие сантехнические работы можно выполнить самостоятельно. С помощью нескольких недорогих инструментов даже новичок может сэкономить большие деньги, прочистив забитые стоки, починив краны, устранив протечки под раковиной или устранив неполадки с туалетом.

В: Какие инструменты нужны для сантехники своими руками?

A: Сливной шнек и ключ для раковины — единственные специальные инструменты, необходимые для начала работы. Остальное, что вам нужно, вероятно, уже есть в вашем базовом наборе инструментов. Разводной ключ, плоскогубцы, большие пассатижи, ножовка и пара отверток справятся с большинством мелких работ. Я считаю, что пара острогубцев почти всегда пригодится при работе с сантехникой.

По мере того, как вы станете более уверенными в своих навыках, ваша коллекция сантехнических инструментов, скорее всего, будет расти вместе с вами. Один или два трубных ключа, разводной ключ, труборезы, ленточный ключ и несколько специальных инструментов — это все, что вам когда-либо понадобится, чтобы выглядеть и чувствовать себя опытным мастером-сантехником.

В: Есть ли у вас какие-либо советы по обслуживанию сантехники?

A: Много раз вызывали сантехников для устранения проблем, которых можно было бы избежать при простом обслуживании. Добавление ловушки для ворса к сливному шлангу стиральной машины и продолжение замены или очистки грязных — это самая простая задача, которую домовладелец может сделать, чтобы свести к минимуму засорение стоков для белья.

Другие проблемные стоки в доме можно время от времени прочищать, разбирая сифон под раковиной и вытягивая первые несколько футов сливной трубы. Это простая задача, которая может предотвратить возникновение более серьезных проблем позже.

В домах с особенно жесткой водой вы можете поддерживать свободный поток воды в душах и аэраторах кранов, регулярно обрабатывая их средством для удаления накипи и извести.

В: Что следует знать о химических средствах для удаления засоров?

A: Химические средства для удаления засоров обычно считаются небезопасными. Они токсичны для людей и домашних животных и могут серьезно повредить трубы, уплотнения и фарфоровую арматуру. Почти всегда предпочтительнее использовать дренажный шнек вместо химического средства для удаления засоров. Тем не менее, они имеют ценное применение.

Кухонный слив часто усугубляется наличием кулинарного жира в трубе. Он может быть толстым и его трудно удалить вручную. Средства для удаления засоров, как правило, очень эффективны при разрушении этих типов засоров. Просто не забудьте использовать их экономно и только тогда, когда они действительно необходимы.

В: Как избежать аварийных ситуаций с сантехникой?

A: Лучшее, что вы можете сделать, чтобы избежать чрезвычайной ситуации с сантехникой, — это следить за тем, что вы сливаете в канализацию. Помимо этого, обслуживание является ключевым. Периодически очищайте стоки, а также следите за открытыми сантехническими деталями. Ищите любые минеральные отложения или обесцвечивание, которые могут сказать вам, что что-то не так. Трубная арматура часто дает вам знать, что она требует внимания, прежде чем она вызовет огромную проблему.

Ваш водонагреватель также может быть источником проблем с водопроводом. Узнайте, как промывать его раз в год и менять анодный стержень каждые несколько лет. Вам, вероятно, понадобится сантехник для работы с анодным стержнем, если вы не очень хорошо знакомы с процессом. Плата сантехнику за обслуживание вашего водонагревателя почти всегда стоит меньше, чем проблемы, вызванные поломкой водонагревателя.

Дренажные насосы, которые перестают работать, могут нанести непоправимый ущерб вашему подвалу. Время от времени тестируйте систему. Обязательно проверяйте резервную батарею и держите ее заряженной. Кроме того, следите за тем, чтобы выпускной шланг всегда был свободен от препятствий.

Найдите время, чтобы узнать, где в системе находятся все запорные клапаны для воды. Знание того, где они находятся, не остановит утечку воды, но, безусловно, может свести к минимуму ущерб, вызванный утечкой, если вы сможете остановить поток раньше.

В: Когда следует вызывать сантехника?

A: Нанимайте сантехника в любое время, когда вы чувствуете себя некомфортно, столкнувшись с проблемой сантехники. Ваше внутреннее чутье часто бывает правильным. По мере того, как вы приобретете опыт в проведении мелкого ремонта сантехники, ваша уверенность и навыки также возрастут. Когда это произойдет, вы сможете с комфортом выполнять все более и более масштабные задачи. Для крупных дренажных резервных копий, установки новой сантехники или каких-либо действий с газовыми линиями потребуется наем сантехника.

В: Каковы наиболее распространенные ошибки при сборке сантехники своими руками?

A: Пожалуй, самая распространенная ошибка — думать, что вы не можете сделать простой ремонт сантехники самостоятельно. Проведение небольшого исследования имеет большое значение для уменьшения вашей зависимости от сантехника. Всегда ошибайтесь из-за осторожности, но вы можете быть удивлены тем, на что вы действительно способны.

Обычные тактические ошибки сантехника обычно просты. Перетягивание фитингов, использование неподходящего клея для труб и перекрещивание резьбы фитингов являются основными проблемами. Мой лучший совет — не торопитесь, убедитесь, что вода отключена там, где вы работаете, и будьте терпеливы к себе. Имейте в виду, что сантехники учатся своему ремеслу годами. Вы не можете быть экспертом сразу.

10 проектов домашней сантехники своими руками

Нанять сантехника для проектов вокруг вашего дома — отличная идея, потому что сантехники могут выполнить работу молниеносно, что важно, когда это срочный ремонт. Кроме того, сантехники — это опытные профессионалы, которые делают эту работу каждый день и знают правила сантехники. Так что следить за ремонтом – это их вторая натура. Но вам не всегда нужно нанимать сантехника для каждого проекта. Некоторые проекты сантехники, безусловно, можно сделать своими руками, и с ними может справиться большинство домовладельцев.

• 01 из 10

  Ель / Кевин Норрис

  Если вы способны передвигать унитаз, вы можете его заменить. В конце концов, это самая сложная часть замены унитаза. После того, как вы сняли старый унитаз, нужно просто очистить фланец туалета, добавить новое восковое кольцо и установить новый унитаз на место. После того, как вы затяните болты в основании унитаза и подключите водопровод, вы буквально готовы к работе. Единственным препятствием может быть, если текущий фланец шкафа настолько проржавел, что его нельзя будет использовать снова. В этом случае вы можете нанять сантехника, чтобы установить новый фланец унитаза на пол из бетонной плиты. Если у вас есть деревянный пол, установка нового фланца шкафа также является проектом «сделай сам».

• 02 из 10

  Ель / Кевин Норрис

  Подобно замене унитаза, установка посудомоечной машины — это скорее перемещение громоздкого устройства на место, чем сложные сантехнические соединения. Вам нужно будет сначала удалить существующую посудомоечную машину. Затем, поместив новую посудомоечную машину рядом, но не в отсек для установки, подключите электричество, воду и дренаж.

• 03 из 10

  Ель / Кевин Норрис

  Изоляция труб из пенопласта ценна для сохранения тепла воды в подающих трубах. Таким образом, в следующий раз, когда вы наберете горячую воду из раковины, душа или ванны, вы тратите меньше воды, пока ждете, пока горячая вода прибудет. Везде, где вы можете увидеть открытые трубы горячего водоснабжения, вы должны обернуть их недорогой изоляцией из пенопласта.

• 04 из 10

  Ель / Кевин Норрис

  При самостоятельной установке или замене измельчителя мусора тяжелая работа в этом проекте буквально тяжелая. Блоки могут весить от 10 до 15 фунтов, даже до 20 фунтов. Помощь партнера в удержании измельчителя, пока вы закрепляете его на дне раковины, очень помогает.

• 05 из 10

  Ель / Кевин Норрис

  Легко запаниковать, когда у вас сломана водопроводная труба. Но первое, что нужно помнить, это то, что в вашем доме всегда есть главный запорный вентиль, расположенный где-то по периметру дома.

  Возможно, вам даже посчастливится найти промежуточный запорный клапан рядом с сломанной трубой.

  Однако, как только это будет сделано, у вас появится время и ясность ума, чтобы оценить ситуацию. Имея всего несколько простых инструментов и недорогих материалов, вы сможете починить трубу самостоятельно. Медную трубу средней длины, в которой возникла утечка, можно разрезать по обеим сторонам места разрыва и удалить. Вы можете присоединить пластиковую трубу PEX к обеим сторонам меди с помощью вставных фитингов или обжимных фитингов. В качестве альтернативы вы можете решить установить рычажный запорный кран вместо куска трубы. Однако это должно быть расположено в незащищенном месте.

• 06 из 10

  Ель / Кевин Норрис

  Аэратор для крана представляет собой небольшое устройство, которое навинчивается на конец крана и вводит воздух в струю воды. Это делает воду более гладкой и мягкой, а также облегчает использование струи воды. Просто отвинтите текущий аэратор крана против часовой стрелки.

  Если сетка забита осадком, выстучите ее вверх дном, пока она не станет чистой, а затем замените ее. В противном случае аэраторы для смесителей достаточно недороги, поэтому часто стоит потратить время на покупку нового и его установку.

• 07 из 10

  Ель / Кевин Норрис

  Заменить насадку для душа можно полностью вручную. Стоя на сухом ровном месте перед насадкой для душа, рукой поверните насадку против часовой стрелки. Если вам нужна помощь, вы можете использовать плоскогубцы для блокировки каналов, чтобы начать работу. Наденьте тефлоновую ленту на сливную трубу душа, намотав ее на трубу по часовой стрелке, затем замените насадку для душа.

• 08 из 10

  Ель / Кевин Норрис

  Низкий напор воды в душе может раздражать по утрам, когда нужно быстро собраться. К счастью, исправить напор воды может быть так же просто, как снять текущую насадку для душа, ограничивающую воду, и заменить ее новой насадкой для душа. Или насадка для душа может быть забита осадком, и в этом случае вы можете замочить ее в уксусе.

• 09 из 10

  Ель / Кевин Норрис

  Дренаж ванны можно снять с помощью отвертки и плоскогубцев. Если у вас есть время, сбегайте в домашний центр или хозяйственный магазин, чтобы купить инструмент для удаления слива ванны. Осторожно выверните слив против часовой стрелки, затем отложите его в сторону. Глиноподобное вещество, называемое сантехнической замазкой, следует поместить под слив в ванне, прежде чем вернуть его на место. Без этой замазки ванна будет протекать. Так что наберитесь терпения на этом шаге и убедитесь, что между шпаклевкой и ванной нет зазоров.

  Лучше всего раскатать шпаклевку на куски размером 3/8 дюйма, похожие на веревки, и прижать их к ванне вокруг сливного отверстия. Замените слив, закрутите его, а излишки шпаклевки сотрите пальцем. У некоторых стоков есть заглушка с рычажным приводом. Это обычно снимает сразу. Резиновую прокладку можно заменить, если ванна плохо держит воду.

• 10 из 10

  Ель / Кевин Норрис

  Иногда герметик на ванне становится слишком плесенью и плесенью, чтобы его можно было очистить.
