Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal. ru/vodonagrevateli/  Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме примерсборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

  1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
  2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

 Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

  • Общей нагрузки, рассчитываемую по мощности каждой группы;
  • Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
  • Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
  • Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

  • двухполюсной автомат это модуль,
  • УЗО однофазное три модуля,
  • УЗО трехфазное пять модулей,
  • трехфазный автомат три модуля,
  • трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм2. В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

©Ehto.ru

Другие статьи раздела: Электрика частного дома

Видео статьи: Монтаж СИП

Установка и сборка электрощита своими руками

Автор Фома Бахтин На чтение 2 мин. Просмотров 4.2k. Опубликовано Обновлено

Монтаж электрощита в квартире (доме) начинается с его установки. Прежде всего   определитесь, какой щит вы будете устанавливать – внутренний (скрытой установки)  или накладной (наружный).

Если в доме скрытая электропроводка, то лучше, конечно установить щит внутренний – он имеет более эстетичный внешний вид, занимает меньше места – выступает из стены минимально. Чтобы установить внутренний щит, подготовьте            место под него – нишу, в которую и будет “вмазан” щит – для этого лучше всего использовать гипс или алебастр. Понятно, что стены при установке такого щита должны иметь толщину, позволяющую сделать такую нишу.

Для открытой (наружной) электропроводки идеально подойдёт накладной электрощит. Такой щит не требует подготовки места – его достаточно закрепить с помощью обычных  дюбель-гвоздей или шурупов «саморезов» (в зависимости от материала стены).

После того, как щит установлен, его нужно собрать. Чтобы собрать щит понадобятся автоматические выключатели (автоматы), которые крепятся на DIN-рейке щита 2 простым нажатием на автомат сверху. Фиксатор автомата 3 обеспечивает надёжное его крепление на DIN-рейке. Цифрой 1 показаны места для ввода и вывода проводов и кабелей. Перед установкой щита не забудьте удалить эти части.

Сборка электрощита состоит в укомплектовании его нужными автоматами – процесс достаточно простой и недолгий, самое же сложное в монтаже электрощитка своими руками – это правильная коммутация автоматов.

Ниже представлена примерная схема электрощита, т. к. электропроводка каждой квартиры (дома) имеет свои особенности, поэтому и схема электрощита должна быть индивидуальной, учитывать эти особенности:

Обозначения: 1 – вводной автомат (32 А), 2 – электросчётчик, 3 – УЗО, 4 – клеммная колодка для РЕ – проводника (заземление), 5 – клеммная колодка для N – проводника (“ноль”), 6, 7, 8 – модульные автоматы на 25 А, 9 – автомат на 16 А.

Это лишь приблизительная схема электрощита. Чтобы правильно собрать электрический щиток вам понадобится своя схема, учитывающая индивидуальные особенности электропроводки – количество нужных групп для бытовых розеток, освещения, отдельных групп для подключения мощной бытовой техники и т. д.

Установка электрощита своими руками

Задумываясь о ремонте, мы всегда задумываемся в первую очередь о том, как и где организовать проводку. Согласитесь, что ни одни дом сегодня не обходится без электричества и это прекрасно! Но главное, организовать электричество максимально продуманно. Помимо своей функциональности, электрическая сеть должна быть грамотно распределена в целях безопасности. Данной способностью наделен электрический щиток, который в любом случае присутствует в любом доме.

Инженерия максимально отстраненно относится к нашим чувствам и переживаниям, так как она основывается на точных науках. Перед тем, как заняться монтажом электропроводки, требуется собрать все данные и понять, как сделать все правильно, чтобы не навредить! Стоит отметить, что сборка и установка электрического щита самостоятельно возможна, но только в том случае, если вы прекрасно понимаете процесс.

Для чего требуются электрощиты

У данного определения существует несколько наименований — электрический щиток, распределительный щит (щиток), главный распределительный щит, групповой щиток.

Но как бы вы его не называли, понятие само не изменится. И как же он применять:

  1. Электрощиток применяет энергию внешнего источника.
  2. Электрический щиток распределяет энергию по группам потребителей.
  3. Такое устройство предназначено для защиты электропроводки от коротких замыканий и высоких токовых нагрузок.
  4. Электрические щитки, которые производят в наше время следят за качеством электроэнергии и, при необходимости, реагируют на это сами или подключают другие устройства.
  5. Основное назначение такого устройства — обеспечение безопасности, от поражающих факторов электрического тока.

На такое небольшое устройство возложено достаточно много важных функций. А значит, при выборе электрощита и в процессе его монтажа не стоит допускать ошибок.

Все мощные потребители электрической энергии должны быть выделены в отдельные группы. Это касается стиральных и посудомоечных машин, кондиционеров, духовых шкафов и электроплит, водонагревателей и других устройств, мощность которых свыше 2 киловатт.

И на каждую линию в щитке должен стоять автоматический выключатель соответствующего номинала. Каждая из этих линий не должна иметь никаких ответвлений, а идти прямо от щитка к потребителю цельным отрезком кабеля.

Стиральная и посудомоечная машина, накопительные водонагреватели, кондиционеры, некоторые электродуховки подключаются кабелем с сечением 2,5 мм2: ВВГнг или NYM 3*2.5 мм2. В электрощитке каждая линия защищается автоматическим выключателем (АВ, автоматом) на 16 Ампер.


Некоторые духовые шкафы требуют подключения кабелем с большим сечением — 4 мм2, соответственно и номинал автомата в щитке должен уже быть 20 Ампер. А такие мощные приборы как электрическая варочная поверхность или проточные водонагреватели уже могут «потребовать» кабеля в 6 мм

2 и автоматического выключателя с номиналом 32 Ампера.

Розеточные линии лучше всего распределять так – в каждой комнате или помещении она должна быть своя отдельная и сделана трехжильным кабелем в 2,5 мм2 (ВВГнг или NYM) По дороге эта линия может разветвляться в распределительных коробках на нужное количество розеток. В случае возникновения какой-то нештатной ситуации не надо будет отключать другие комнаты, можно отключить просто нужный автомат (или он отключится сам).

Линии освещения надо тоже делать отдельные на каждую комнату и кабелем в 1,5 мм2. Каждая линия должна в щитке защищаться автоматом на 10 Ампер.

Составление схемы электрического щита

Проектирование электропроводки в целом и щита в частности лучше всего поручить инженеру-электрику. Но в случае, если будут соблюдены вышеизложенные принципы, то можно попытаться это сделать самому. И первое что надо сделать – это составить схему электропроводки. Пример однолинейной схемы представлен на рисунке.


С первого взгляда непонятная «абракадабра» для несведущего человека может стать вполне понятной, если сказать о том, что называется она однолинейной только потому, что не разрисовывается каждый провод отдельно, а показана группа. Количество наклонно-поперечных черточек показывает, сколько проводников в группе. Внизу схемы расписаны линии потребителей, их мощность и каким кабелем должна монтироваться проводка.

«Непонятные» значки устройств h2 – это выключатель нагрузки (рубильник), его задача просто размыкать электрическую цепь, находящуюся под нагрузкой. Допускается вместо него применять автоматический выключатель, но он в силу своей конструкции болезненно воспринимает выключение под нагрузкой. h3, h4,….h26 – это автоматические выключатели, а A1, F1, F2, F3 – это устройства защитного отключения – УЗО. В верхней левой части схемы показан этажный щит, где установлен вводной автомат на 100 Ампер, счетчик электроэнергии и входное УЗО, которое часто называют противопожарным из-за того, что срабатывает на достаточно большой дифференциальный ток 100—500 мА, но зато спасет от утечек, которые могут спровоцировать возгорание. Это устройство лучше выбирать селективным – это означает, что оно не должно реагировать мгновенно, а «подождет» какое то время, чтоб сработали УЗО, находящиеся ближе по проводке к проблемному месту.

Но, если они вдруг не среагируют, то селективное входное УЗО отключит весь дом или квартиру.

Сборка и монтаж электрического щита

Электрический щит — сложное и тонкое устройство, поэтому лучше всего его «начинять» нужным модульным оборудованием не на стене помещения, где могут идти мокрые, грязные и пыльные строительные работы, а в чистом помещении, на столе, в спокойной обстановке. Поэтому мы и говорили читателям, что лучше иметь такой щит со съемной рамкой с DIN-рейками. Тогда чисто строительные работы по монтажу корпуса будут разделены с чисто электрическими, что на определенном этапе очень полезно.

Монтаж корпуса электрического щита

Рассмотрим монтаж корпуса встраиваемого электрического щита, так как монтаж навесного не должен вызвать никаких проблем, он не отличается от навешивания кухонного шкафчика или полки. В качестве примера предлагаем вариант монтажа щитка в кирпичную стену, так как технологии установки в любые строительные конструкции сходны.

Установить электрический щит в бетонную стену более проблематично, причем не только с точки зрения трудоемкости процесса. Поначалу необходимо убедиться, что стена не несущая. В противном случае это сделать запретят, так как резать арматуру в несущих стенах запрещено, или потребуется согласование, разработка проекта, усиление проема и другие не очень приятные и долгие процедуры. Хорошим выходом будет сооружение фальшстены или выступа из гипсокартона, куда можно вмонтировать щиток и проложить все кабели, но это «съест» приблизительно 10 см пространства. Это не является критичным, тем более что это можно объединить с какой-то дизайнерской задумкой.

Поначалу рассмотрим правила размещения электрических щитов.

  • Электрические щиты должны размещаться в хорошо проветриваемых и освещенных помещениях, желательно недалеко от входа в дом или квартиру. Для этих целей лучше всего подходят прихожие или тамбуры.
  • В помещении, где устанавливается щит, должен быть нормальный уровень влажности – до 60%.
  • Расстояние от дверных проемов, откосов, углов до края щита должно быть не менее 15 см, к ним должен быть обеспечен постоянный и свободный доступ, ему не должны мешать открывающиеся двери. Внутри шкафов и гардеробов размещать электрические щиты запрещено.
  • Вблизи щита не должны проходить газовые трубы, а также находиться легковоспламеняющиеся вещества.
  • Высота установки электрощита должна быть от 1,4 до 1,7 метров от уровня чистого пола до нижнего его края, но верхний край не должен быть выше 1,8 метров от пола.

Разделка кабелей внутри электрического щита

Второй слой изоляции внутри электрического щита абсолютно не нужен, поэтому он должен быть удален. В этом деле главное не переусердствовать и не повредить изоляцию самих жил. Опытный электрик сможет разделать кабель строительным ножом, но новичок обязательно ошибется. Поэтому рекомендуется для этой операции использовать специальный нож с пяткой. Это недешевая штучка, но она стоит того.


Если есть возможность у кого-то попросить на время, то надо обязательно ей воспользоваться. Если нет уверенности, то лучше попросить опытного электрика сделать эту ответственную операцию.

Итак, как правильно разделать кабели?

  • В разделке очень важна последовательность. Например, вначале сверху щита слева-направо, а затем снизу слева направо.
  • Берется первый кабель (обычно вводный), в его торец помещается нож с пяткой так, чтобы пятка зашла под изоляцию. Если это не получается то надо конец кабеля сжать плоскогубцами.
  • Плавным движением от себя нож перемещается к месту ввода при этом кабель надо держать натянутым.

ГК ПрофЭлектро регулярно обучает своих сотрудников, чтобы повысить их квалификацию. Мы с удовольствием поможем подобрать качественное оборудование по лучшим ценам! Ждём ваших звонков по телефону +7 499 707 14 60 или переходите на сайт shop. p-el.ru

Как собрать электрощиток своими руками: последовательность работ

Содержание:
Оборудование для квартирного электрического щитка и его назначение
Электрощиток своими руками: сборка
Электрический щиток для квартиры: советы по сборке электрического оборудования

Ни одна электропроводка современного дома или квартиры не в состоянии функционировать полноценно, без качественного распределения электроэнергии между всеми домашними потребителями. Эта функция и возлагается на электрощиток, в котором сосредоточено оборудование, отвечающее не только за распределение электрической энергии, но и за безопасность эксплуатации проводки и даже за учет потраченной энергии. Именно такой щиток мы и рассмотрим в этой статье. Вместе с сайтом stroisovety.org досконально изучим вопрос, как собрать электрощиток своими руками, какое для этого понадобится оборудование и инструменты.

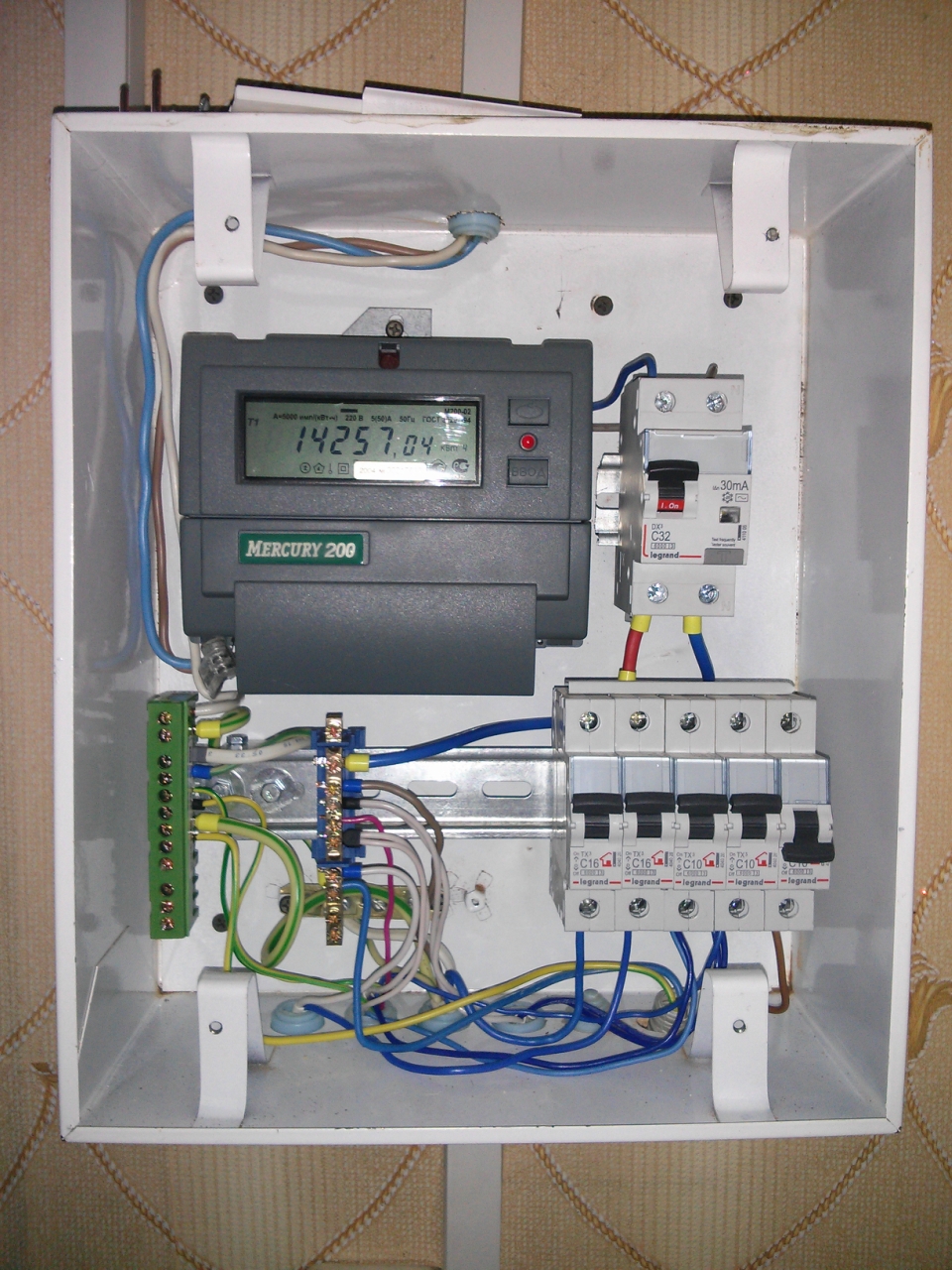

Электрощиток для квартиры фото

Оборудование для квартирного электрического щитка и его назначение

В принципе, для того чтобы собрать простой электрощиток для дома, оборудования понадобится не так уж и много – его можно перечислить на пальцах.

1. Входной автоматический выключатель – обычно двойной, для обесточивания электропроводки сразу по двум электропередающим кабелям (фаза и ноль). Мощность этого автомата рассчитывается в зависимости от суммарной нагрузки всех потребителей электроэнергии в доме или квартире. Как правило, это 32А – такой силы тока вполне достаточно, чтобы справиться с большой нагрузкой и в то же время сработать при малейшем коротком замыкании.

2. УЗО или, как его еще называют, дифференцированное реле. Устройство защитного отключения реагирует на утечку тока – его настройки в прямом смысле слова позволяют безопасно совать пальцы в розетку. Речь идет о миллисекундах – именно за такое время сработает дифференцированное реле и обесточит электропроводку. Оно реагирует на малейшие утечки напряжения – скажем так, если где-то ноль проводки замкнет на землю, то УЗО сработает и напряжение в сети исчезнет. Можно, конечно, собрать электрощиток и без него, но отказываться от такой защиты не стоит и всегда следует помнить о своей безопасности.

Как установить квартирный электрощиток своими руками фото

3. Вспомогательные автоматические выключатели. Они предназначены для контроля электрических цепей каждой отдельно взятой комнаты или одного мощного потребителя. По-хорошему, таким автоматическим выключателем необходимо снабдить каждую комнату и каждый электрический прибор, потребляемая мощность которого зашкаливает за 1,5кВт. К таким приборам можно отнести водонагревательные баки, стиральные и посудомоечные машины, электродуховки, ванны джакузи и т.д. Мощность таких автоматических выключателей выбирается в зависимости от нагрузки на электрическую цепь. В среднем, это 16А.

4. Распределительная шина – медная контактная полоса, используемая для безопасного и быстрого соединения распределительных автоматических выключателей между собой. С ее помощью электрическая энергия одновременно поступает на входы всех автоматов.

Электрощиток для дома фото

5.Нулевая рейка – в ее задачи входит объединить все нулевые кабели, идущие от потребителей. При наличии в доме или в квартире заземления она также используется для коммутации жил заземления.

6.Электрический щиток. Как же без него? Ведь где-то нужно размещать все это оборудование. Они бывают разные. Встраиваемые и накладные ящики для квартирного электрического оборудования разделяются по размерам, что, в свою очередь, позволяет устанавливать в них разное количество оборудования.

7. О приборе учета говорить не будем, он идет как бесплатное приложение к любой квартире или к дому. Это сфера деятельности исключительно городских энергетических сетей.

Сборка электрощитка своими руками

Электрощиток своими руками: сборка

Начнем с того, что счетчик электроэнергии и главный автоматический выключатель электроэнергии вам установят соответствующие городские службы. В их работу лучше не вмешиваться, так как это чревато большими штрафами. А вот все, что находится после главного автомата защиты, очень даже легко и просто собрать своими руками и не переплачивать огромные деньги.

Итак, начнем. Практически в любом электрическом щитке имеется специальная планка для установки автоматического оборудования. Вернее сказать, их там несколько – длинная и две короткие. На одну из коротких будет установлен главный автомат, а вторая будет использована для монтажа УЗО. Его и ставим на это место, после чего подаем на него питание. Он имеет точно такие же подключения, как и двойной автоматический выключатель, к которым необходимо подсоединить провода, идущие от главного автомата. Здесь главное не перепутать ноль и фазу. Внимательно посмотрите на УЗО – там все написано. О том, что главный автомат должен быть отключен, думаю, напоминать не нужно.

Как собрать электрощиток своими руками фото

На следующем этапе работ в квартирный электрощиток нужно установить все имеющиеся одинарные автоматические выключатели и соединить их между собой контактной шиной. Верхние клеммы автоматов полностью откручиваются, после чего в них вставляются загнутые концы шины, а клеммы с усилием зажимаются. В ближайший к УЗО автомат (а вернее в его верхнюю клемму) вставляется провод, выходящий из фазы дифференцированного реле.

Установка автоматических выключателей фото

Теперь займемся нулем. Где-нибудь рядом с автоматами нужно поставить нулевую планку и с помощью одного из винтов, имеющихся на нулевой планке, и куска провода подключить к ней нулевой выход УЗО.

В принципе, это все, включаем главный автоматический выключатель и проверяем наличие электрического питания на выходе каждого из автоматов. Делается это просто. Нужно включить все автоматические выключатели в рабочее положение и с помощью индикаторной отвертки определить их работоспособность. При прикосновении пальцем к металлическому ободку на рукоятке отвертки должна загореться встроенная лампочка.

Если все в порядке, то можно переходить к подключению отдельных электрических цепей квартирной проводки. Здесь все просто, вы же догадались подписать каждый из проводов, который выходит из стены? Фаза подключается к автомату, а ноль к нулевой планке. Автомат подписываем, чтобы не забыть его назначение.

Электрический щиток своими руками фото

Электрический щиток для квартиры: советы по сборке электрического оборудования

Несмотря на кажущуюся простоту, собрать квартирный электрический щиток своими руками не так уж и легко. Как и в любой подобной работе, здесь имеется масса нюансов:

  1. Во-первых, это подключение проводов. Все подключаемые концы должны быть либо пропаяны, либо оснащены специальными обжимами, которые, по-хорошему, тоже нужно пропаивать.
  2. Во-вторых, это подключение автоматов и прочего оборудования. Все клеммы должны быть качественно затянуты. Слабые и шевелящиеся контакты ни к чему хорошему не приводят – они, как правило, греются, в результате чего изоляция и пластиковый корпус автоматов оплавляется. Результаты слабых контактов могут проявиться в виде короткого замыкания.
  3. В-третьих, это аккуратность монтажа, выраженная в установке маркировки на проводах. Как вы считаете, спустя год или два вы вспомните, какой провод куда идет? Вот и я так думаю – именно поэтому не лишним будет хотя бы увязать провода в группы и подписать их назначение.
  4. В-четвертых, не забывайте правила электробезопасности – работайте только при отключенном энергоснабжении.

Автоматы электрического щитка

В общем, как бы там ни было, а вопрос, как собрать электрощиток своими руками, для многих людей так и останется нерешенным. Дело в том, что такие работы без минимальных знаний принципов действия электричества производить не следует, и если вы уж решились на самостоятельную сборку и установку квартирного электрического щитка, то будьте добры изучить их.

Автор статьи Дмитрий Ворохов

проектирование, монтаж с проводкой 380 и 220V

Если вы не нашли подходящий вводной электрощит в магазине, или он вас не устраивает, или стоит для вас дорого, то вам придется выполнить своими руками такую работу, как сборка электрощита для дома.

Электрощит с учётом потребления электроэнергии

Замена электропроводки в старом доме или прокладка её в новом – это не просто подключение розеток и выключателей, посредством кабеля, к общим сетям энергоснабжения. Основным элементом проводки является распределительный щиток. Современная бытовая техника потребляет много энергии, в связи с этим нагрузка в сети возрастает. При неправильном распределении мощности возникают короткие замыкания, выходят из строя дорогостоящие агрегаты, порою горят сами дома.
Прежде, чем выбрать электрощитовое оборудование, необходимо подсчитать максимальную нагрузку в сети, при условии включения всех имеющихся в доме агрегатов, учесть место их расположения. Распределить нагрузку на отдельно взятые электрические линии в доме и просчитать максимальную нагрузку на каждую из них.
Количество мощных, подключаемых к розеткам дома агрегатов соответствует количеству автоматических выключателей на 16 Ампер. Щиток распределяет энергию, защищая каждую линию и каждый агрегат, потребление энергии которого 2 кВт/час и выше. Ставить защиту на менее мощные агрегаты нецелесообразно, но при напряжении на всю ветку с нагрузкой 2 кВт/час, также требуется АВ.
Необходимо создать заземление и поставить в щиток УЗО – вводное устройство с функцией аварийного отключения всей домашней сети. Оно прекратит подачу тока в дом, если происходит утечка электричества в землю. Это устройство защитит обитателей дома от поражения током.

Распределение электричества — тонкости подбора кабелей и предохранителей

Сборка электрощита для дома начинается с установки короба, в который будет установлено защитное, распределительное оборудование. Разные электрические приборы рассчитаны производителями на подключение к сети кабелями разного сечения, что влияет на подбор предохранителей и проводов, соединяющих точку питания прибора с АВ.
Непреложным правилом защиты дома является выделение приборов большой мощности в отдельную линию с подбором рекомендованных проводов. К таким приборам относятся:

  • Электроплиты;
  • Микроволновые печи;
  • Посудомоечные и стиральные машины;
  • Водонагреватели;
  • Варочные панели и духовые шкафы;
  • Хлебопечки и электрические чайники.

Чтобы монтаж щитка был произведён без ошибок, потребуется подробная, проверенная схема.
Так будет выглядеть схема сборки электрощита для квартиры или дома с сетью 220 V при малом количестве мощных электрических аппаратов.

Эта же схема актуальна для проводки 380 V, при условии использования 4 и 5-жильных проводов к щитку. Такие провода имеют:

  • 2-3 фазы;
  • Нулевую жилу;
  • Заземление.

Этапы проведения работ

Существует определенный алгоритм действий при сборке и монтаже электрощита.

  1. Выбор места для установки. Коридор, где находятся вводные кабели — идеальное место для установки распределительного щита. Крепить его рекомендуется на высоте полтора метра от линии пола (или выше на 10-30 см) – это удобно для проведения ремонтных работ, этапов сборки. установить щиток в помещении необходимо так, чтобы доступ к нему был свободным.
  2. В качестве корпуса используются специальные пластиковые или металлические ящики. У некоторых корпусов отверстия для креплений к стене есть, у других нет. Независимо от этого, ящик необходимо закрепить на стене. Закрепив верхний один из углов, нужно проверить горизонталь строительным уровнем, после чего производится окончательный монтаж корпуса электрощита закрутив второй угол. При установке щитка на деревянную стену достаточно длины самореза 40 мм. При работе с бетонными и кирпичными стенами потребуются пластиковые дюбеля толщиной 6-8 мм и соответствующие саморезы. Их диаметр и длинна зависит от размера и веса электрощита. Для стен из силикатного кирпича используются более мощные саморезы. Их длина 10 см, диаметр дюбеля 8 мм. В зависимости от диаметра дюбелей подбирается сверло. Для установки на основу из пустотелого кирпича потребуются анкера длиной от 8 см.
  3. Строгих правил по заведению проводов внутрь щитка не существует. Во многих корпусах производителем уже заготовлены отверстия для их подводки. Делать подводку снизу, сверху, справа или слева – это на усмотрение мастера. Если вводных отверстий для проводов нет, то придётся просверлить в корпусе вводные отверстия.
  4. Монтаж внутреннего оборудования щитка начинается с установки DIN-реек. Виды реек необходимо подобрать по виду. Для крепления счётчика, УЗО, шины нулевой, заземления, установки автоматических выключателей.

    Шины заземления и нуля – это медные планки с отверстиями, в которые вставляются провода. Каждый провод закрепляется на планке винтом. Шины имеют пластиковые изоляционные основы, вставляемые в DIN-рейки.

В левом верхнем углу щитка устанавливается вводной автомат. Наиболее оптимальное введение проводов в щиток сверху, над этим прибором. Ещё на стадии разработки схемы электропроводки необходимо определить какой конфигурации вводное устройство потребуется:

  • Через однополюсной проходит только фазный провод.
  • Через двухполюсной автомат пропускаются фаза и нуль.
  • Для трёхфазной разводки требуется установка четырёхполюсного автомата. При его установке требуется придерживаться цветового соответствия проводов, что предотвратит путаницу. Синий цвет провода и литера «N»обозначают нулевую фазу. Жёлто-зелёная оплётка провода и маркировка «PE» ̶ обозначения заземления. Разноцветные провода фазы используются для того, чтобы безошибочно определить сечение провода.


Далее в соответствии с разработанной схемой устанавливаются остальные приборы, на подобранные под их крепление рейки. Сначала счётчик, далее подключаются провода к автомату от точек раздачи электричества в помещениях. Заземление и нулевой провод идут от счётчика на шину, только после этого отводятся в дом. В идеале распределительный щиток с двухполюсным вводным автоматом выглядит как на фото. Цвет провода в щитке и линии на схеме должны совпадать.

Сборка электрощита своими руками доступна каждому, если знать ход проведения работ и соблюдать правила безопасности. Для электрощита в квартире существует только напряжение 220V, что напрямую зависит от общей разводки в многоквартирном доме.
Схема для домов с автономным отоплением, водопроводом с насосом, работающим от электричества. Кабели необходимо использовать четырёх и пятижильные, и вводный автомат должен быть трёхфазным.

При подключении к электрическому щитку в доме проводки сауны с электрической печью, гостевого домика, домашней мастерской с бытовыми деревообрабатывающими станками в сборке электрощитка поможет схема с реверсным рубильником и УЗО.

Технология установки и сборки электрощита аналогична для всех видов схем. После сборки щитка не нужно торопиться закрывать его. Предстоит ещё тестирование. При открытом щитке все автоматические выключатели, часто называемые «рубильниками», включаются. Через 2-3 часа работы нужно проверить все составляющие щитка на нагрев. В правильно собранном щитке горячих элементов быть не должно.

Сборка электрощитка своими руками 220в в квартире

В старых домах на входе устанавливали электрический счетчик с пробкой в роли предохранителя. Сравнительно недавно это удовлетворяло потребителей: бытовых приборов было немного и небольшой мощности. Сегодня, когда практически в каждом доме имеется множество мощного электрооборудования, требуется иное устройство ввода электричества в дом.

Монтаж электрощитка решает много проблем, повязанных с безопасностью использования электроэнергии, ее качеством. Новостройки, как правило, оборудуются ими сразу, а в старых зданиях, желательно их установить взамен примитивных старых. Щит распределит электричество среди групп потребителей, защитит от короткого замыкания и нагрузок, превышающих номинал.

В пластмассовом или металлическом ящике устанавливаются электрические приборы. Обязателен счетчик электроэнергии и основной выключатель. Счетчик монтируется самостоятельно или работниками энергокомпании. Основным выключателем отключают потребление электричества в квартире при необходимости, или он срабатывает автоматически при нештатной ситуации. Счетчик и входной автомат, если он установлен перед счетчиком, обязательно пломбируются.

Но это часть приборов электрического щитка. Дополнительные удобства и безопасность в частном доме создают автоматические выключатели. Их роль сводится к защите цепей домашней сети – проводки и бытовых приборов. Каждый автомат обслуживает одну группу потребителей, а для мощных приборов устанавливаются отдельные автоматы. Каждый выключатель рассчитан на автоматическое срабатывание или принудительное отключение.

Устройство защитного отключения содержит дифференциальный трансформатор, который сравнивает баланс входящего и выходящего тока. Если он нарушен, что случается при неконтролируемой утечке тока или когда под напряжение попадает человек, срабатывает защита. Сеть с УЗО отключается, и человек даже не успевает почувствовать удар током. Защитное отключение рассчитано на ток, безопасный для человека.

Электрический щит в деревянном доме

Кроме перечисленных приборов, щиток снабжается шинами. Подключение автоматов выполняется на распределительной шине в виде медной полоски – на ней соединяются входные контакты. Колодка с клеммами для подвода нулевых проводов называется нулевой шиной. Заземление подключается к еще одной шине – заземляющей.

Поступающее в дом электричество правильно распределяют между потребителями. Существуют правила, при соблюдении которых можно собирать электрический щиток своими руками:

  1. 1. Все потребители мощностью 2 кВт и выше выделяем в отдельные группы. На каждую ставим автомат, рассчитанный на определенную нагрузку.
  2. 2. Для стиральной и посудомоечной машины, кондиционера, других приборов с невысокой мощностью нужны автоматические выключатели на 16 А. Подключаем кабелем сечением 2,5 мм2.
  3. 3. Более мощные приборы подключаем через автомат на 20 А или 32 А. Берем кабель большего сечения: 4 мм2 или 6 мм2.
  4. 4. Линии к розеткам делаем отдельно на каждую комнату, применяя трехжильный кабель 2,5 мм2. В распределительной коробке делаем ответветвления к розеткам.
  5. 5. Для линий освещения используем кабель 1,5 мм2, каждую защищаем автоматом 10 А. проводим отдельный кабель.

Кабеля к мощным электроприборам не должны иметь ответвлений, а прокладываются цельным куском к каждому потребителю отдельно.

На первый взгляд подход к монтажу с подключением отдельными кабелями может показаться излишним. На самом деле, он единственно верный, обеспечивает высокую безопасность, удобство в управлении. При любой нештатной ситуации происходит автоматическое отключение группы потребителей, а не всей сети. Найти и устранить неполадку при такой схеме разводки гораздо проще.

Для сборки электрощита необходима схема. Чтобы ее составить, учитываем все факторы и особенности потребления электрической энергии домом:

  • на сколько киловатт в общей сложности рассчитано потребление электроэнергии;
  • какую мощность потребляет каждая группа;
  • сколько отдельных групп потребителей всего;
  • где будет установлен электросчетчик.

Схему составляем в понятном и удобном виде. Указываем номиналы устройств, сечение кабеля, разводку к потребителям. Ниже показано примерное внутреннее наполнение щитка и разводку для однофазной сети.

Для трехфазного напряжения сети больших различий в схеме нет. Применяется другой принцип распределения потребителей: отдельные группы подключаются к отдельным фазам. Важно соблюсти балланс по нагрузке между фазами.

Схемы квартирной электропроводки

Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.

Выбираем щиток в квартиру

Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.

Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:

  • номинальную силу тока;
  • ток, при котором срабатывают автоматы;
  • скорость их срабатывания.

Автоматы устанавливаются в каждую цепь отдельный. Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.

Выбираем УЗО с номинальным током, выше за суммарный ток подчиненных ему автоматических устройств. Тогда автоматы отключатся раньше, предохраняя УЗО от повреждения.

Оборудование, монтируемое в щитке, изготовлено по стандартным унифицированным размерам. Для крепления служит DIN-рейка – металлический профиль. Одно место, занимаемое однополюсным автоматическим выключателем, называется модулем. Чтобы рассчитать, сколько места нужно в щитке, следует знать, что двухполюсный АВ – это 2 модуля, трехполюсный – три. Однофазное УЗО занимает 2 модуля, трехфазное – 4. Один клеммник – один модуль, счетчик, в зависимости от модификации, – 6–8 модулей.

Сборка щитка проводится на столе, что гораздо удобнее, чем на стене. Но предварительно следует установить крепление для щитка, когда он еще не заполнен модулями. Реализация принципиальной схемы может осуществляться несколькими способами: линейным или групповым. Независимо от способа первым всегда стоит вводный автомат. По линейному принципу дальше располагаются все УЗО, за ними автоматы. Размещение простое, но неисправность найти трудно. По второму способу приборы размещают группами: сначала УЗО, затем автоматы его группы.

Следует соблюдать правила монтажа:

  • соединения внутри щитка выполняются проводом, одинаковым по сечению с входным;
  • вход располагают вверху, выход – снизу;
  • запрещается зажимать многожильный провод без наконечников НШВИ;
  • чтобы зажать в одной клемме разные проводники, применяют наконечники для двух проводов.

Приступаем к сборке. Располагаем модули согласно выбранной схеме на DIN-рейке, закрепляем фиксаторами. Чтобы легче было работать, кроме схемы составляем план расположения приборов. Затем соединяем их между собой проводами. Концы зачищаем, если провода многожильные, вставляем в наконечники НВШИ подходящего сечения. Опрессовываем наконечники пресс-клещами КВТ, которые не очень дорогие по стоимости. Именно этот инструмент надежно закрепит проводники в наконечниках.

Значительно облегчит расключение электрического щитка применение специальных шин (гребенок). Они снабжены плоскими контактами (штырями), которые вводятся в контакты автоматики, обеспечивая надежное соединение. Производители автоматических устройств выпускают гребенки, подходящие по своим размерам именно для данных модулей, к другим они могут не подходить из-за различий в шаге.

Следует покупать все автоматические выключатели, дифавтоматы, УЗО, шины одного производителя, что значительно облегчит монтаж, щит будет выглядеть красиво и компактно.

Правильный ввод кабелей сильно облегчает монтаж, дает возможность оптимальной организации внутреннего пространства. Следует покупать щитки, имеющие технологические отверстия для ввода, иначе придется выпиливать или сверлить. В хороших щитках имеются заглушки, которые снимаем и заводим кабель. Подключаем к вводному автомату, фиксируем пластиковым хомутом. Все кабели сразу маркируем.

Поверхностная изоляция на вводе не нужна, поэтому аккуратно, чтобы не повредить изоляцию проводников, снимаем ее. Работать с отдельными проводами удобнее, чем с жестким кабелем. Всю проводку в щитке распределяем пучками: отдельно фазные (L), нулевые рабочие (N) и защитный нуль (PE). Добиваемся, чтобы они как можно меньше пересекались. Концы предварительно маркируем, стягиваем хомутами.

Подключение кабелей к щитку

Заводя кабель внутрь щитка, оставляем ему такую длину, которая вдвое превышает высоту. Делается это так: протянули кабель к месту подключения, еще раз протянули к входному отверстию и отрезали. Это совсем не лишне: проводка идет по своей траектории, а не кратчайшим путем. Когда приходится их натягивать, чтобы дотянуть до места назначения или наращивать, это плохо. Так что экономить какой-то десяток сантиметров не стоит.

После завершения монтажа отключаем все устройства в щитке. Нагружаем все розетки. Подаем напряжение, проверяем наличие на входе, правильность фазы и нуля. По одному кнопкой «Тест» проверяем УЗО и дифавтоматы. Проверяем напряжение на входе автоматов, включаем по одному и проверяем выходное напряжение. Включаем мощные приборы, следим за состоянием щитка: не должно наблюдаться искрения, дымления, нагрева. Проверяем розетки и освещение.

Следует периодически осматривать электрощит. Обязательно через месяц открываем его и подтягиваем все контакты. В дальнейшем ежемесячно проверяем работу УЗО. Если монтаж выполнен с соблюдением рекомендаций специалистов, вдумчиво и без спешки, оборудование послужит долго и надежно.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В этой статье мы будем проектировать и собирать небольшой домашний электрический щиток с нуля. Начнем со всеми любимой теории, которую половина читателей просто промотает не глядя. Теоретическое предисловие включает в себя вопросы: Какие модульные системы безопасности и аксессуары надо использовать? Какую функцию будет выполнять каждый модуль? Какие соединения должны быть выполнены в распределительном устройстве? Какие кабели использовать для внутреннего соединения и для цепей, выходящих из распределителя?

Домашний электрощиток в действии, а также пошаговая инструкция по приведению его в рабочий вид будет во второй половине статьи (ниже по странице — можно переключиться из меню содержания).

Вначале был набор элементов и коробка

Исходная информация по сети следующая:

  • Установка будет выполнена в двухкомнатной квартире.
  • На вход подается однофазная электрическая сеть системы TN-S.
  • Установленная мощность 5.5 кВт или токовая защита имеет номинальный ток 25 А.
  • Разделение электрических цепей осуществляется с учетом функциональности и ограничений максимального тока, который может протекать в этой цепи. Номинальный ток наиболее часто используемого прерывателя тока B16 составляет 16 А, который с точки зрения мощности (в упрощенной форме) дает 3600 Вт. Кроме того, общая мощность устройств подключенных одновременно в данной схеме, не должна превышать это значение в течение длительного периода времени.
  • Цепи защищенные переключателем B16, будут выполнены с использованием кабеля 3 х 2,5 мм2.
  • Цепи защищенные переключателем B10, будут выполнены кабелем 3 х 1,5 мм2.

Будет сделано 5 электрических цепей (тип защиты в квадратных скобках):

  1. Электрические розетки в комнатах [B16] — максимальное количество гнезд в одной цепи в соответствии со стандартом — 10. Предположим, что это требование выполнено.
  2. Электрические розетки в ванной [B16] — в ванной комнате есть два самых мощных устройства: стиральная машина и сушилка. Отделите их от других устройств.
  3. Электрические розетки на кухне (кроме печи и посудомоечной машины) [B16] — на кухне может быть много устройств которые потребляют относительно много электроэнергии, поэтому будем делать две электрические цепи на кухне.
  4. Духовка и посудомоечная машина [B16]
  5. Освещение во всей квартире [B10] — потребление тока современными LED лампочками невелико, поэтому все без проблем могут работать на одном автоматическом выключателе.

Итак, имеется 12-модульное коммутационное устройство (короб для щитка), которое по габаритам подходит отлично.

Установке в него подлежат следующие модули (в скобках символ модуля, используемого на схемах):

  • Выключатель нагрузки ( F0 ) — 1 элемент
  • Защитный фильтр типа B + C ( PP ) — 1 шт.
  • Фазовый индикатор ( KF ) — другими словами индикатор напряжения — 1 элемент
  • Выключатель дифференциального тока ( RP1 ) — 1 элемент
  • Переключатель перегрузки по току ( F1-F5 ) — 5 шт.
  • Клеммная колодка нейтральных кабелей «принадлежит» к автоматическому выключателю замыкания на землю — 1 элемент ( RP1N ).

В общей сложности 10 модульных устройств, остальные 2 места — клеммная колодка и провода, подключенные к ней.

DIN-рейка может и должна быть отвинчена от основания распределительного щитка на начальной стадии сборки.

Таким образом можно соединить модули без каких-либо усилий и ненужных помех.

Соединение блоков безопасности

Прежде чем приступить к описанию схемы, несколько примечаний:

  • Фазовый провод отмечен на картинке коричневым и красным. Теоретически два разных цвета обычно означают две разные фазы. И все же у нас есть только одна фаза введенная сюда. Однако в целях обучения, чтобы сделать схему более читаемой, мы выделили соединения с индикатором напряжения красного цвета, все остальные соединения фазных проводников выполнены коричневым.
  • Пунктирная линия означает, что кабель проложен под защитным блоком изнутри.
  • Черные точки показывают, что линии пересекающиеся на диаграмме связаны друг с другом.
  • Для большего удобства при рисовании, защитные проводники тут полностью зеленые. На самом деле они, конечно, будут желто-зелеными.

В нескольких словах опишем, что происходит на приведенной выше схеме, начиная с левой стороны:

1. Для разъединителя (F0 ) снизу источник питания этому устройству будет подключен после монтажа планки в распределительном устройстве. Если разъединитель включен, электрический потенциал передается на разрядник ( PP ) и дифференциальный автоматический выключатель ( RP1 ).

2. Защитное устройство типа B + C (PP) предназначено для замыкания фазового провода с защитным проводником в случае слишком высокого напряжения. Этот тип защиты должен защищать все распределительные устройства, поэтому он подключается непосредственно к разъединителю F0. Разъем PE будет подключен к защитной клеммной колодке после монтажа DIN-рейки в распределительном устройстве.

3. Индикатор напряжения (KF) — обычно в варианте с тремя диодами, используется для проверки наличия напряжения на каждой фазе (трехфазная система). Однако здесь однофазная сеть, поэтому:

  1. светодиод будет указывать на наличие напряжения перед разъединителем
  2. светодиод укажет на наличие напряжения за разъединителем
  3. светодиод будет сигнализировать о наличии напряжения за устройством остаточного тока.

И таким образом оно было подключено в соответствии с терминалами X1, X2 и X3 индикатора. Клемма N будет подключена к клеммной колодке N после установки DIN-рейки в распределительном устройстве.

4. Дифференциальный автоматический выключатель (RP1) — проводник фазы питания работает непосредственно от разъединителя F0. Напряжение питания автоматического выключателя RP1 будет подключено к клеммной колодке N после установки DIN-рейки в распределительном устройстве. Выключатель остаточного тока будет защищать все 5 цепей, поэтому фазовый провод идущий от RP1 направляется на предохранительные выключатели F1-F5.

Цепи, защищенные RP1, должны быть подключены к нейтральной полосе, предназначенной только для этого автоматического выключателя остаточного тока, поэтому нейтральный проводник со стороны вторичного выхода подключен к дополнительной клеммной колодке RP1N.

5. Предохранители по току (F1-F5) — через дифференциальный автоматический выключатель RP1. После монтажа DIN-рейки в распределительном устройстве фазные проводники отдельных цепей будут соединены с верхней стороны автоматических выключателей.

Подготовка распределительного устройства

После установки модулей на DIN-рейке пришло время приступить к подготовке распределительного устройства. Оно будет соединено с 5 проводами из квартиры, по одному для каждой цепи и силового кабеля.

Прежде чем приступать к монтажу DIN-рейки, необходимо расположить эти провода в распределительном щитке. Имеется пустое распределительное устройство, в котором есть только основная клеммная колодка нейтральных проводов (N) и клеммная колодка защитных проводников (PE).

Затем подготавливаем шнур питания:

  • Нейтральный проводник ведет к N-линии
  • Защитный проводник для PE
  • Фазовый проводник готовим на подключение к разъединителю

Поместите все защитные проводники на нижнюю часть распределительного устройства и соедините их с планкой.

Фазные проводники отдельных цепей также укладываются на дно и подготавливаются для подключения к F1-F5.
Нейтральные провода потом будут подключены к полосе RP1N, которой ещё нет.

Подключение проводки к щитку

После завинчивания подготовленной DIN-рейки с распределительным устройством получим эту схему. Пришло время объединить эти два элемента:

  • Подключите фазовое питание к разъединителю F0
  • Подключите фазные проводники цепей к автоматическим выключателям F1-F5

Другие соединения:

  • Клемма заземления протектора PP клеммной колодки защитных проводников
  • Индикатор напряжения N KF с основной линией N
  • Нейтральный терминал, включающий дифференциальный автоматический выключатель RP1 с основной линией N.

Тут ещё нет нейтральных проводов отдельных цепей, которые прикрепляем к полосе нейтральных проводов RP1N.

Практическая часть — сборка

Далее на фотографиях этапы выполняемых действий. Сборка модулей и проводка распределительного устройства длится, конечно, долго. Но по этой подробной пошаговой инструкции всё можно собрать без проблем. Для наглядности у нас будет тестовый испытательный стенд, а вы делайте как нужно.

Испытательный стенд состоит из распределительного устройства и 5 контуров, из которых два из них оканчиваются разъемами или выключателями света. Как правило для поверхностного монтажа используем накладные распределительные устройства. То же самое относится к кабелям, которые прикреплены к стене в соответствии со стандартным монтажом (в кабель-каналах). У вас же всё будет спрятано в стенах.

Набор ручных инструментов для сборки распределительного устройства показан на приведенном рисунке:

  • Инструмент для снятия изоляции
  • Обжимной инструмент для концевых втулок
  • Отвертка с двумя размерами наконечников
  • Бокорезы
  • Плоскогубцы
  • Тестер напряжения
  • Плоская отвертка

В дополнение к ним будет использована угловая шлифовальная машина для вырезания изолированной сборной шины.

Для подключения в распределительном устройстве используем кабели сечением 4 мм2:

  • синий — нейтральный
  • желто-зеленый — защитный
  • черный и красный — фазные

И по мелочи будет необходимо:

  • Наконечники для провода сечения 4мм2
  • Концы втулки 4 мм2
  • Штыри для установки проводов.

Итак, удаляем DIN-планку с распределительного устройства.

И помещаем модули безопасности в соответствии со схемой.

Начинаем с фазных проводников, передающих напряжение от разъединителя на разрядник и выключатель остаточного тока. Кроме того, устанавливаем соединение между вторичным выводом разъединителя и клеммой X2 индикатора напряжения. Благодаря этому в случае появления напряжения на верхней клемме разъединителя загорится светодиод № 2 индикатора (зеленый).

Следующими соединениями будут подключение индикатора напряжения со вторичной схемой выключателя дифференциального тока и подключение его с выделенной полосой нейтральных проводников, к которой в этом случае подключены нейтральные провода всех 5 цепей.

Подготовка сборной шины

Изолированная шина имеет стандартную длину на 12 модулей. Нам нужно только 7, так что потребуется сделать разрез.

Следующий шаг — отрезать один из зубов из сборной шины. Если бы мы установили такую ??шину без изменения на клеммах выключателя защиты от замыканий на землю и токоперегрузки, то сделали бы короткое замыкание фазного проводника с нейтральным проводником.

После разрезания зубов снова наденьте изоляцию.

Вернёмся к DIN-планке

Изолированная сборная шина установлена над обычными клеммами, на которые ведутся провода.

Напоминаем, что шина не имеет второго зуба, поэтому в выключателе дифференциального тока фазовый проводник с нейтральным проводником не подключены друг к другу.

Вид соединений сверху.

Перед установкой шины в распределительном устройстве подготовим еще один кабель, который соединит клемму X1 индикатора напряжения с основным терминалом (к которому подключен шнур питания) от разъединителя.

Проверяем ещё раз хорошо ли расположены модули на DIN-рейке и при необходимости исправляем.

Подготовка проводов в электрощитке

Пришло время посмотреть на распределительное устройство. К нему подключены шесть проводов:

  • Вход питания 3×4 мм2 (первый слева)
  • Розетки 3 х 2,5 мм2 — 4 шт. (средний)
  • Схема освещения 3 х 1,5 мм2 (сначала справа)

Первое что нужно сделать, это удалить наружную изоляцию как можно ближе к месту где кабель входит в коробку.

Как только это будет выполнено, подключим провода шнура питания 220V:

  • Нейтральная клеммная колодка
  • защита к клеммной колодке защитных проводов

На этом этапе также подготовим фазные проводники, которые после монтажа DIN-рейки будут подключены к верхним клеммам токовых выключателей. Здесь важно правильно подключить выбранные провода к соответствующим переключателям.

Окончательная сборка щитка

Полное соединение всех модулей и их фактический вид смотрите на приведенных ниже рисунках.

После установки предварительно подготовленной модульной защиты в распределительном устройстве получим похожее на это. Осталось сделать несколько последних штрихов.

Подключим линию электропитания с помощью провода, ведущего к индикатору напряжения, к клемме разъединителя нижнего выключателя.

Пришло время подсоединить предварительно подготовленные фазные проводники цепей. Каждый из них находится на верхней клемме соответствующего автоматического выключателя.

Нейтральные проводники цепей, которые вставляем в общую полосу нейтральных проводников, принадлежащих к автоматическому выключателю дифференциального тока.

Проверка и настройка щитка

Остаётся подать напряжение на распределительное устройство и начать тестирование. Напряжение на отдельных участках электрощитка обозначается светодиодами, загорающимися на индикаторе напряжения.

Испытательный стенд готов к работе. По завершении испытаний достаточно добавить на переднюю панель распределительного устройства маркировку, информирующую о назначении каждого блока и закрыть прозрачной крышкой.

На фото выше готовое распределительное устройство с двумя включенными лампочками.

Выводы и пожелания

Представленная выше инструкция не является универсальной. Каждая квартира, частный дом — совершенно другая история, разная схема сети, другие потребности, количество розеток и ламп, степень безопасности.

Несмотря на это сложностей тут нет, поэтому надеемся наше руководство станет для вас прочным фундаментом по освоению принципов монтажа распределительного устройства в любом доме.

Важно знать

Для начала следует объяснить Вам, какие бывают электрощиты для применения в домах и квартирах. Предоставленная информация поможет вам правильно выбрать электрический щит для квартиры или дома.

Так называемые «боксы», в которых устанавливается вся защитная автоматика и электросчетчик, могут быть представлены в следующих разновидностях:

  • Материал изготовления: пластик либо металл. Первый вариант более практичен, т.к. имеет небольшой вес и эстетически привлекательный внешний вид щита. Что касается металла – он надежнее и долговечнее.
  • Способ крепления: накладные и встраиваемые. Соответственно для последних необходимо изготавливать специальную нишу в стене, но в то же время они не занимают свободное пространство в комнате. Установка встраиваемых распределительных щитков сложнее, но в то же время они чаще используются при монтаже скрытой электропроводки. Накладной вариант крепится к стене дюбель-гвоздями либо саморезами, что заметно облегчает монтажные работы.

Также следует рассказать о наиболее качественных производителях «боксов». Так как Вы в любом случае будете покупать щиток в магазине, рекомендуем отдавать предпочтение следующим фирмам: ABB (АББ), Legrand (Легранд), IEK (ИЕК), EKF, Schneider Electric (Шнайдер Электрик). Данные производители заняли устойчивое положение на рынке и стали эталоном качества для большинства профессиональных электриков.

Преимущество выбора продукции этой лидирующей четверки заключается в следующем:

  • качественные материалы изготовления (если пластик, то термостойкий), если металл, все сварочные и клепанные соединения выполнены аккуратно;
  • стоимость ненамного выше, чем у моделей среднего качества;
  • в комплекте идут вспомогательные детали для сборки распределительного щита, которые бы пришлось покупать отдельно: нулевая шина и заземляющая, наклейки с обозначениями, крепежные винтики.

Ну и последнее, о чем хотелось бы рассказать перед предоставлением инструкции — из чего состоит вводной распределительный щиток в квартире (частном доме).

Основные составляющие это:

  1. Сама коробка с дверцей.
  2. DIN-рейка (на нее осуществляется крепление всей автоматики).
  3. Распределительные шины (PE и N) для соединения всех заземляющих и нулевых проводников.
  4. Группа автоматических выключателей с УЗО (либо совмещенный вариант – дифференциальный автомат).
  5. Счетчик электроэнергии.
  6. Провода для соединения всех элементов схемы.

Тут следует отметить, что для выбора соединительных жил лучше заблаговременно рассчитать сечение по мощности и току, чтобы самостоятельно подобрать наиболее подходящий диаметр проводника. По поводу автоматики отдельная тема, однако, мы уже рассматривали, что лучше выбрать: дифавтомат или УЗО, информация будет для Вас полезной.

Если сказать кратко и простыми словами, то соединение автоматов в щитке выполняют медным одножильным проводом с однопроволочной жилой (монолитной). При использовании проводов с многопроволочными (гибкими) жилами – та часть, которая зажимается в клеммниках автоматов, УЗО и прочего должна быть обжата или залужена припоем и паяльником. Это нужно для того, чтобы клеммник при затяжке не расплющил проволоки и со временем не ослаб контакт. Провода можно использовать типа ПВ-1, ПВ-3 или отдельные жилы извлеченные с ВВГ, ПВС и прочих (этот вариант хуже). Сечения соединительных проводов выбирать из таблицы допустимых длительных токов (ПУЭ табл. 1.3.4., см. Главу 1.3 ПУЭ)

С ознакомительной частью разобрались, переходим к инструкции, которая поможет собрать распределительный щит в доме своими руками.

Очень интересная видео инструкция по данной теме:

Основной процесс

Шаг 1 – Создаем схему

Для начала Вы должны создать схему подключения всех автоматов, счетчика и распределительных шин для того, чтобы быстро и правильно собрать распределительный щиток в квартире (либо загородном доме). На данном этапе необходимо также самому выбрать наиболее подходящее место для установки каждого изделия на DIN-рейке. Чем компактнее и логичнее будут расставлены автоматы, тем Вы больше сэкономите соединительных проводов и сделаете бокс удобным для обслуживания.

К Вашему вниманию пример того, как должна выглядеть схема сборки распределительного щита в квартире на 220В:

В Вашем варианте может быть все в корне по-другому, и это не будет свидетельствовать о том, что схема составлена неправильно. В каждом индивидуальном случае собрать распределительный щит можно по-своему.

Шаг 2 – Подготавливаем материалы и инструменты

Среди инструментов Вам обязательно потребуются:

  • мультиметр (чтобы прозвонить проводку после подключения всех элементов).
  • набор отверток (закручивать винтики на клеммах).
  • инструмент для снятия изоляции либо, в крайнем случае, монтажный нож электрика.
  • шуруповерт (крепить бокс к стене)

Что касается элементов схемы, тут все Вы сами должны выбирать, в зависимости от суммарной нагрузки на электропроводку, напряжения в сети (1 либо 3 фазы) и разветвленности созданной схемы. Мы же рекомендуем Вам ознакомиться со следующим блоком статей, которые тесно связаны с самостоятельной сборкой распределительного щита:

Ознакомившись с данными статьями можно идти в магазин за подходящей автоматикой и материалами, после чего останется только собрать распределительный щит своими руками.

Шаг 3 – Собираем электрощит

Вот мы и подошли к наиболее важной части статьи. Теперь, когда Вы уже знаете, из чего будет состоять «начинка» бокса и как осуществлять выбор каждого из изделий, можно переходить к сборке.

Сразу же следует отметить один очень важный нюанс – Вы должны согласовать с представителями энергосбыта, кто будет устанавливать электросчетчик. Если Вам разрешат его установить самостоятельно, можете составить соответствующий акт и идти приступать к работе.

Пошаговая инструкция по монтажу электрического щита выглядит следующим образом:

  1. Повесьте корпус на стену (либо установите в подготовленную нишу).
  2. Заведите в распределительный щиток вводные провода и те, которые идут от каждой комнаты/мощных электроприборов.
  3. Зачистите жилы для качественного присоединения к клеммам.
  4. С помощью саморезов закрепите внутри корпуса DIN рейку, которая будет служить креплением для сборки всей «начинки».
  5. Закрепите все автоматические выключатели, УЗО и даже счетчик (если его крепления соответствуют) на установленной планке. Тут все просто, конструкция щита включает в себя специальный фиксатор, который быстро и без усилий защелкивает изделие на рейке.
  6. Установите нулевую и заземляющую шину.
  7. Нарежьте соединительные провода на подходящие отрезки.
  8. Соедините между собой все элементы согласно схеме. Не забываем, что вводные фаза и ноль для автоматических выключателей и УЗО обязательно должны заводиться к верхним клеммам. О том, как соединить автоматы в щитке, мы рассказали в отдельной статье.
  9. Тщательно проверьте качество сборки распределительного щита, при необходимости еще раз подтяните винты на всех клеммах.
  10. Пригласите представителя энергосбыта для того, чтобы он выполнил опломбировку электросчетчика.
  11. Проверьте правильность выполненных работ, включив вводной автомат.

Если же после того, как Вы включили электроэнергию, не появился характерный запах горелого, не возникло искрение и не произошло срабатывание УЗО, значит, все электромонтажные работы выполнены правильно.

Наглядный видео урок всего основного процесса:

Напоследок рекомендуем ознакомиться с некоторыми простыми советами, которые помогут более правильно собрать распределительный щит в квартире и частном доме.

Полезные советы

Первое, что хотелось бы посоветовать – с внутренней стороны крышки бокса наклейте схему с условными обозначениями (что где находится). Если возникнет аварийная обстановка и Вас не будет на месте, любой другой сможет быстро отключить электроэнергию либо наоборот включить тот автомат, который выбил.

Также рекомендуем все группы проводов внутри щитка обозначить бирками и дополнительно группировать пластиковыми хомутами, как показано на фото. Это позволит сделать обслуживание и ремонт более удобным, чтобы человек не ломал голову при поиске нужного контакта. О том, как может быть выполнена маркировка проводов при монтаже, мы рассказывали в отдельной статье.

Не забываем про важную особенность подключения УЗО и автоматических выключателей – вводные проводники нужно обязательно заводить сверху, что даже дублирует завод-изготовитель на передней панели изделия.

После того, как Вы осуществили первое включение электрощита после сборки, оставьте его открытым на пару часов, после чего подойдите и проверьте температуру автоматики и проводов. Если где то изоляция начнет плавиться, немедленно отключите электричество и приступайте к поиску проблемы, иначе в дальнейшем короткого замыкания Вам не избежать.

Раз в полгода необходимо подтягивать винтики на клеммах автоматики внутри бокса, особенно если Вы используете алюминиевые провода.

Не покупайте компактный распределительный щит, в котором будет впритык места. Во-первых, возможно, в дальнейшем Вы добавите новые элементы в схему. Во-вторых, тесное пространство будет способствовать перегреву устройств и их быстрому выходу из строя.

Вот и все, что хотелось рассказать о том, как собрать распределительный щит своими руками. Надеемся, что информация была для Вас полезной и интересной. Если возникли какие-либо вопросы, задайте их нашим специалистам в комментариях либо категории «Вопрос электрику»!

Как правильно собрать электрощиток своими руками?

Электрощиток — это отправная точка квартирной проводки, поэтому от его сборки зависит правильность подачи электроэнергии. Зная, как он устроен, вы сможете самостоятельно его подключить. И даже если вы не планируете это делать, а собираетесь вызвать электриков, то сможете проверить качество выполненной работы. Мы расскажем, какие приборы необходимы для монтажа электрощитка по типовой схеме и как его можно самостоятельно собрать.

Электрооборудование, которое нужно для щитка

Чтобы собрать электрощиток, потребуются следующие элементы:

  • Ящик. По сути это корпус щитка, в который будут помещены все элементы. Существуют пластиковые и металлические ящики. Мы советуем второй вариант, так как на практике металл служит дольше пластика, и к нему проще будет прикрутить дополнительное оборудование.
  • DIN-рейки. DIN-рейка — это элемент, на который монтируется все оборудование щитка. Сама рейка закрепляется на внутренней стенке щитка. То, сколько потребуется реек, определяется количеством оборудования, такого как автоматы, УЗО и т.д.
  • Вводной автомат. На него заводится питающий кабель. Он обеспечивает защиту всего контура проводки. Вводной автомат должен быть рассчитан на общую нагрузку, собираемую со всех линейных автоматов. Например, если в квартире будут идти две линии с автоматами по 16 А, тогда общий автомат должен выдерживать нагрузку не менее 32 А.
  • Линейные автоматы. Устанавливаются на каждую линию отдельно. Они разрывают цепь при возникновении короткого замыкания на линии или обрыва провода. Каждый линейный автомат должен соответствовать нагрузке. Обычно устанавливаются на автоматы на 16 А или 25 А для розеточной группы и 10 — 16 А для освещения.
  • Счетчик. Ведет учет электроэнергии в квартире. Может быть однофазным или трехфазным, однотарифным или многотарифным.
  • Шины. К соответствующим шинам подключаются рабочие нули, заземление и фазы.
  • УЗО. Устройство защитного отключения предназначено для защиты человека от поражения тока утечки, а также предотвращение пожара в квартире. УЗО может быть, как общим (устанавливается для всего контура проводки), так и групповым (монтируется для определенной группы, например, для освещения).

Количество всех комплектующих будет зависеть от размера квартиры или дома и желаемого количества линий разводки. Для простоты мы приведем схему подключения электрощитка для однокомнатной квартиры.

Собираем электрощиток для однокомнатной квартиры

Предположим в нашей небольшой квартире будет три линии: освещение, розеточная группа и бойлер (его нужно подключать через отдельный автомат). Тогда для сборки щитка нам потребуется следующие элементы:

  • Металлический корпус с DIN-рейками.
  • Вводной автомат на 32 А — 1 шт.
  • Счетчик — 1шт.
  • УЗО на 30 мА — 1 шт.
  • Однополюсные автоматы на 16 А — 3 шт.

PE-шина для подключения нулевого проводника и заземления.
Схема подключения электрощитка будет следующей:

Эта схема подходит для сборки щитка в старых советских постройках, где заземление не было предусмотрено. Однако в принципе заземление берется с шины PE, поэтому его можно провести даже по этой схеме. Ниже на фото показано, как выглядит уже собранный щиток.


Сначала устанавливается вводной автомат (1). После него идет счетчик (2), который дальше раздает фазу на общее УЗО (3). От УЗО фаза идет на групповые автоматы (4). Нули берутся с PE-шины (5).

Для двух и трехкомнатных квартир увеличится количество линейных автоматов, номинал вводного и возможно количество УЗО. Также при большом количестве комплектующих возможно потребуется ящик большего размера.

Советы домашним электрикам:

Теги электропроводка

Как подключить панель электрического автоматического выключателя

  • Проверьте провода фидера на наличие питания

    Электрик сначала проверяет, отключила ли электроснабжение питающих проводов энергокомпания. Они проверит питающие провода с помощью тестера напряжения, чтобы убедиться, что это так.

  • Открытые нокауты в коробке

    Затем электрик открывает металлические заглушки для главного служебного трубопровода, а также для каждой ответвленной цепи, которая войдет в коробку выключателя.Возможно, потребуется открыть еще одну заглушку для основного заземляющего провода. Заглушки представляют собой круглые металлические диски, видимые сверху, снизу, по бокам и сзади коробки, разных размеров, чтобы соответствовать трубам разного размера, которые могут потребоваться для подключения к коробке. Электрик использует стамеску или старую отвертку, чтобы вскрыть заглушки. Они могут сделать все это сразу или начать только с заглушки для главного служебного трубопровода, а затем открыть заглушки для ответвленных цепей позже, когда будут прокладываться отдельные провода цепи.

    После удаления заглушек электрик вставляет кабелепровод или кабельные соединители в панель автоматического выключателя, закрепляя их контргайками с накаткой, навинченными на концевые части соединителей с внутренней стороны панели.

    Установите электрическую панель Тимоти Тиле
  • Установите панель автоматического выключателя

    Затем электрик устанавливает панель автоматического выключателя, выравнивает ее и прикрепляет к стене с помощью шурупов или анкеров, вбитых через заднюю часть панели в стену.Если отверстия не совпадают со стойками за панелью, они могут просверлить дополнительные просверленные отверстия в задней части панели для установки или установить кусок фанеры для установки панели.

    Если основные служебные провода входят в дом через кабелепровод, панель будет аккуратно размещена в это время так, чтобы кабелепровод вошел в фитинг кабелепровода, уже установленный на служебной панели.

  • Установите основные служебные провода

    Теперь электрик пропустит рыбную ленту через отверстие основного служебного трубопровода изнутри панели к точке входа за пределами дома, где имеются основные служебные провода.Обычно имеется три основных служебных провода: два черных провода под напряжением и белый нейтральный провод.

    Основные служебные провода прикрепляются к концу рыболовной ленты изолентой и протягиваются обратно в панель выключателя. Может потребоваться помощник, который будет помогать проталкивать провода снаружи, пока рыболовная лента натягивается изнутри, так как это большие жесткие провода. В панель втягивается множество лишних проводов, чтобы можно было выполнить соединения в любом месте коробки.

  • Подключите основной провод заземления

    Основной заземляющий провод — обычно довольно большой неизолированный медный провод — вводится в панель и подключается к основному заземляющему соединению.Обычно это металлический выступ на тыльной стороне металлической панели или на конце шины заземления.

    Этот основной заземляющий провод обычно подключается к заземляющему стержню. В некоторых системах может использоваться дополнительный заземляющий провод для заземления металлических водопроводных труб; оба могут быть подключены к одной клемме заземления на панели.

  • Подключите главную сервисную нейтраль

    Главный рабочий нулевой провод теперь подключен к нулевой шине. Расположение нейтральной шины различается в зависимости от производителя панели, но всегда находится на значительном удалении от двух горячих шин.Это шина серебристого цвета с множеством меньших винтов и точек подключения, с одним большим отверстием для основного рабочего нулевого провода.

  • Подключите главный выключатель

    Теперь электрик сгибает два черных служебных провода для легкого подключения к главному выключателю. В большинстве панелей главный выключатель — это большой автоматический выключатель на 240 В, расположенный в верхней части панели. Он будет контролировать всю мощность, поступающую в дом, и подключаться к обеим горячим шинам, идущим вертикально через панель.

    Концы служебных проводов очищены от изоляции, достаточной для подключения к клеммным наконечникам главного выключателя. Электрик старается не оставлять лишний оголенный провод, поскольку это создает угрозу безопасности, если провода могут соприкасаться с другими проводами.

    Оголенные концы основных рабочих проводов вставляются в проушины на главном выключателе, и винты надежно затягиваются.

    Проводка питания панели выключателя Тимоти Тиле
  • Тяговые провода для ответвительных цепей

    Электрик протянет провода для различных цепей к панели.Если они попадают в панель через металлический канал, их втягивают в панель с помощью рыбной ленты. Если в ответвленных цепях используется проводка NM, соединители NM устанавливаются на панель, и кабели плотно удерживаются винтами, которые затягиваются на желтке. В панель протянуто множество проводов, чтобы обеспечить возможность ошибки; лишняя проволока будет намотана по внутренним краям панели.

    На кабеле NM срезана внешняя пластиковая оболочка кабеля, так что там, где кабель входит в панель, остается лишь небольшая часть.Для каждого кабеля электрик снимет небольшую часть изоляции с каждого отдельного проводящего провода. Использование специального инструмента для снятия изоляции гарантирует отсутствие повреждений металлических проводов.

  • Подключите провода заземления ответвленной цепи

    Теперь электрик подключает все зеленые и неизолированные медные провода для ответвлений цепей к шине заземления внутри панели. концы проводов вставляются в отверстия в шине, и установочные винты затягиваются.

  • Подключение автоматических выключателей

    Автоматический выключатель для каждой ответвленной цепи теперь подключается по одному. Выключатели были тщательно подобраны, чтобы соответствовать требуемой силе тока и напряжению цепей и соответствовать требованиям норм. Электрики проходят тщательную подготовку по выбору типа выключателя, подходящего для схемы.

    Например, некоторые прерыватели будут прерывателями типа GFCI, другие — в стиле AFCI, а другие могут быть прерывателями комбинированного стиля.Эти выключатели будут иметь спиральный пигтейл. Также будут стандартные автоматические выключатели, в которых нет гибких проводов, только наконечники для подключения горячего провода.

    Начните с подключения нейтрального провода схемы. В стандартных автоматических выключателях нейтральный провод цепи подключается к нулевой шине на панели. Но в автоматических выключателях AFCI, GFCE или комбинированных AFCI нейтральный провод цепи будет подключен непосредственно к выключателю с помощью винтовой клеммы с надписью «Нейтраль панели» или «Белый».»(Примечание: в цепях на 240 В нет белых нейтральных проводов, так как оба провода являются горячими.)

    Затем электрик подключил к цепи горячий провод, который будет черным или красным. В автоматических выключателях AFCI или GFCI этот провод цепи подключается к клемме с маркировкой «Мощность нагрузки» или «Черный».

    Наконец, для выключателей AFCI или GFCI прикрепите спиральный белый гибкий провод выключателя к нейтральной шине на панели.

    После подключения всех проводов цепи автоматический выключатель может быть вставлен в гнездо панели.Процесс может незначительно отличаться в зависимости от производителя, но обычно он включает в себя зацепление переднего края выключателя за зажимы на панели, а затем надавливание вниз до тех пор, пока выключатель не встанет на место.

    Лишняя проволока аккуратно наматывается по внутренним краям панели. Оставление большого количества излишков упростит ремонт или замену в будущем.

  • Завершите установку

    Крышка панели автоматического выключателя установлена, и электрик дает команду коммунальной компании включить питание.Теперь электрик включает автоматические выключатели и проверяет, правильно ли работают все электрические цепи в доме.

    В завершение электрик маркирует панель, чтобы определить функцию каждой цепи. Это облегчит домовладельцу или будущему электрику определение и отключение отдельных цепей при необходимости.

  • Сервисный провод на 200 А: модернизация электрического счетчика и панели

    ЧАСТЬ 1 ИЗ 2: В этом видео главный электрик Скотт Кэрон показывает первый этап замены устаревшей электрической системы.

    ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше всего доверить профессиональному электрику.

    Шаги по обновлению до служебного провода на 200 А
    1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
    2. Обратитесь в коммунальное предприятие по отключению электропровода от дома.
    3. Выньте стеклянный счетчик из патрубка счетчика.
    4. Отвинтите розетку счетчика сбоку от дома, затем используйте кусачки, чтобы перерезать кабель, подключенный к розетке.
    5. Увеличьте существующее отверстие для кабеля в стене с помощью аккумуляторной дрели и кольцевой пилы диаметром 3 дюйма.
    6. Просверлите балку обода с помощью удлинительного вала и кольцевой пилы диаметром 2 дюйма.
    7. Подсоедините электрический кабель SE на 200 А к новой розетке счетчика.
    8. Пропустите кабель SE через отверстие в стене и затем прикрутите гнездо счетчика к внешней стороне дома. Используйте уровень торпеды, чтобы убедиться, что гнездо выровнено.
    9. Установите новую водоотталкивающую насадку и кабелепровод из ПВХ на внешнюю стену непосредственно над гнездом счетчика.Закрепите кабелепровод к гнезду счетчика с помощью ПВХ-клея. Закрепите трубу к дому пластиковыми скобами П-образной формы.
    10. Попросите коммунальную компанию отметить расположение любых линий метро. Затем воткните в землю два медных стержня заземления с помощью трехфунтовой кувалды. Разместите стержни на расстоянии 6 футов друг от друга.
    11. Подключите провода между заземляющими стержнями до клеммы межсистемного соединения и в розетку счетчика.
    12. Подключите провода питания к розетке счетчика.
    13. Вставьте стеклянный счетчик в гнездо счетчика. Затем защелкните крышку счетчика.

    Сервисная панель на 200 ампер

    ЧАСТЬ 2 ИЗ 2: В этом видео главный электрик Скотт Карон устанавливает новую панель для завершения обновления услуги.

    ПРИМЕЧАНИЕ: Работа внутри электрической панели опасна, и ее лучше всего доверить профессиональному электрику.

    Этапы установки панели:
    1. Убедитесь, что все здание отключено от электричества, что может потребовать большего, чем просто отключение главного выключателя.
    2. Используйте диагональные кусачки, чтобы перерезать все провода внутри существующей электрической панели.
    3. Отвинтите и снимите старую электрическую панель со стены.
    4. Прикрутите к стене большую фанерную панель толщиной ¾ дюйма для монтажа новой электрической панели.
    5. Пропустите кабель SE через верх новой электрической панели, затем прикрутите панель к фанере. Используйте уровень торпеды, чтобы убедиться, что панель выровнена.
    6. Выполните все электрические соединения внутри электрического щита.
    7. Подайте электрические цепи дома в панель, убедившись, что каждый кабель проходит через кабельный разъем.
    8. Подключите медные провода заземления и провода с белой изоляцией к заземлению и нулевой шине внутри панели.
    9. Вставьте новые автоматические выключатели в шину.
    10. Проложите основной провод заземления от нижней части электрической панели к медной водопроводной сети.
    11. Попросите коммунальную компанию повторно подключить электрические кабели к внешней стороне дома.
    12. Пометьте каждый выключатель правильной домашней цепью.

    Как заменить панель электрического выключателя

    На протяжении десятилетий инновационные технологии заполонили рынки, принося нам все виды новых и улучшенных электроприборов, оборудования и вещиц, которые увеличили требования к электропитанию для наших панелей электрических входных автоматических выключателей.

    Осторожно: Модернизация панели электрического выключателя — это сложный электрический проект. Было бы чрезвычайно опасно пытаться это сделать, если у вас нет необходимого опыта, а в некоторых местах незаконно вносить такие изменения без профессиональной лицензии.Если вас интересует этот процесс, мы кратко изложим его ниже, но учтите, что мы не рекомендуем проводить его без специалиста.

    В 1960-х годах панель на 60 ампер, часто заполненная кучей предохранителей (рис. 1a и 1b), была достаточной для подачи электроэнергии в полный дом — несколько осветительных приборов и розеток, электрическая плита, холодильник, водонагреватель, водяные насосы и т. д.

    В 1970-х и 1980-х годах появились электрические обогреватели для плинтусов, электрические печи, центральные кондиционеры, тепловые насосы и многие другие машины.Все эти новые функциональные возможности привели к необходимости перехода с электрических панелей на 60 и 100 ампер и даже на 200 ампер и более.

    Сравните поставки автоматических выключателей на Amazon.

    Развитие инноваций только ускорилось в последние несколько десятилетий, благодаря чему мы получили автоматизированные системы отопления, вентиляции и кондиционирования воздуха, ванны в стиле спа, тепловые насосы для бассейнов, большие развлекательные системы и все более популярные электромобили, которым требуются быстрые и мощные зарядные устройства прямо у себя дома.

    Так что справедливо предположить, что многие старые или даже не очень старые дома нуждаются в какой-то модернизации в их системе распределения электроэнергии для удовлетворения постоянно растущих потребностей в электроэнергии.Это может означать замену старой электрической панели одноразовыми предохранителями (рис. 1) или может потребоваться переход с более ранней панели выключателя с 24 цепями или меньше.

    Специальное примечание № 1: Чтобы сэкономить время и избежать длительного отсутствия электроэнергии, вы можете установить новую панель на стене рядом со старой, а затем приступить к предварительному подключению новой и некоторых существующие цепи в новую панель (шаги с 4.2 по 5.5). Это позволит в конечном итоге установить новую мачту большего размера и связанные с ней соединения в том же месте, что и первый вход, что сделает его незаметным.

    Однако обновление стоит недешево. И это непросто. Если вы собираетесь попробовать это, вам нужно быть осторожным и организованным. На самом деле, как мы отмечали выше, это, вероятно, работа для сертифицированного специалиста, но вы все равно нанимаете его, поэтому вы можете знать, во что вы ввязываетесь.

    Шаг 1. Определите, сколько энергии вам нужно

    Все новые предметы роскоши, которые вы планируете приобрести в будущем, несомненно, вызовут более высокий текущий спрос и потребуют большего количества разъемов для прерывателей в вашем электрическом входе.Хотя электрические приборы становятся все более энергоэффективными, некоторые типы оборудования, такие как HVAC (рис. 2a и 2b), быстро становятся популярными, поскольку они сочетают в себе нагрев, охлаждение и воздухообмен внутри старых. Они также часто требуют установки нескольких устройств, что увеличивает нагрузку на вашу систему.

    Научные разработки также приносят новые технологии, такие как приобретающие все большую популярность электромобили (EV), для которых требуются бытовые зарядные станции для повседневного использования, и может потребоваться, чтобы ваша панель выдерживала более высокий ток, чем раньше.Зарядные станции для электромобилей (рис. 3a и 3b) представляют собой электрические коробки, которые действуют как ворота, обнаруживая, когда они подключены к автомобилю, и замыкают реле, которое позволяет электричеству течь для зарядки.

    Многие семьи владеют двумя автомобилями, поэтому для новых и модернизированных домов, вероятно, потребуется две станции. Станция 32 А уровня 2 — хороший выбор в качестве стартовой станции — обычно заряжает автомобиль на 7,2 кВтч. Станции уровня 2 на 40 ампер могут заряжаться быстрее, но для них требуются автоматические выключатели на 50 ампер и более толстая проводка, что значительно увеличивает их стоимость.

    Национальный электрический кодекс требует, чтобы цепи были рассчитаны на силу тока на 25% больше, чем выходная мощность зарядного устройства. Например, если вам нужно зарядное устройство на 40 ампер, вам необходимо подключить его к цепи на 50 ампер.

    Шаг 2 — Выбор правильной панели

    Составьте список ваших основных приборов, с указанием номера выключателя, назначенного каждому из них, а также их номинальной мощности и времени суток, в которое они чаще всего используются. Добавьте в этот список все оборудование, которое вы планируете приобрести позже.

    Это должно дать лучшее представление о том, каковы ваши основные энергопотребления и когда ваша система работает наиболее интенсивно.Знание общего количества кВтч поможет вам сбалансировать нагрузку внутри панели. Итоги также дадут вам представление о том, какой размер электрической панели вам нужен. Наконец, это поможет определить, что происходит в ваших индивидуальных цепях, сколько прерывателей вам понадобится и какие свободные слоты у вас останутся.

    На этом заключительном этапе планирования рекомендуется проконсультироваться с надежным сертифицированным электриком, чтобы получить профессиональную информацию о вашем плане.

    Шаг 3 — Модернизация выключателей

    Для панелей выключателей в жилых помещениях доступны три типа выключателей: стандартные, GFCI и AFCI.Стандартный выключатель (рис. 4а), хотя он все еще широко используется, может не защитить ваше домашнее оборудование так, как хотелось бы. Более эффективные автоматические выключатели с электронным управлением, GFCI и AFCI, могут обнаруживать малейшие изменения тока в цепи, обеспечивая лучшую реакцию в плохих электрических ситуациях.

    GFCI (рис. 4b) устраняют опасность поражения электрическим током и чаще всего встречаются там, где электрические цепи могут случайно вступить в контакт с водой, в том числе на кухнях, ванных комнатах и ​​прачечных, на внешних поверхностях и в хозяйственных постройках.

    AFCI (рис. 4c) предназначены для обнаружения «дуговых замыканий», вызванных повреждением проводов внутри стен, неправильно установленными выключателями и розетками или утечкой тока на землю. Они могут устранить эти проблемы до того, как они нагреются слишком сильно, что предотвратит опасность возгорания.

    Специальное примечание № 2 — Если вы планируете замену панели выключателя на 20 или 24 выключателя, возможно, стоит заменить панель большего размера той же торговой марки, поскольку у каждого производителя есть свои собственные специальная система крепления для фиксации выключателей на месте, и они, как правило, несовместимы друг с другом.

    Шаг 4 — Планирование проекта

    Как вы, наверное, уже понимаете, проект такого рода требует значительных инвестиций, что является еще одним поводом делать его осторожно, чтобы предотвратить серьезные недостатки в процессе. Однако знание того, что входная панель соответствует современным стандартам, сделает дом гораздо более привлекательным для потенциальных будущих покупателей. Вероятно, неплохо было бы начать файл с документами, относящимися к вашим обновлениям, на случай, если работа, которую вы вложили в здание, станет актуальной для будущей финансовой транзакции.

    4.1— Прежде всего, убедитесь, что вы получили разрешение от вашего муниципалитета и / или от вашего поставщика электрических услуг, так как им принадлежит оборудование вплоть до входной панели, и они будут выполнять окончательное переключение (Рисунок 5).

    4.2— Разделите свой список из шага 2 на три списка приоритетов и пометьте каждый как фазу 1, фазу 2 и фазу 3, как указано ниже — предварительные и все остальные подключения должны выполняться в указанном порядке.

    Фаза 1 — Цепи на 120 В, без которых вы не можете обойтись (например, телевизор, телефон, Интернет, важные источники света и розетки и т. Д.)

    Фаза 2 — Цепи на 240 В, которые вы должны поддерживать (например, горячая вода, плита и т. д.)

    Фаза 3 — Все остальные контуры (например, стиральная машина, посудомоечная машина, сушилка для белья, другие светильники и розетки и т. д.)

    Шаг 5 — Установка панели

    5.1— Надежно закрепите новую панель на месте, как указано в «Особом примечании № 1».

    5.2— Выключите главный выключатель на старой панели (рис. 6 и 7), затем снимите его крышку, обнажив все его провода и клеммы выключателя.

    5.3— Отсоедините провода от каждого выключателя, как запланировано для каждой фазы.

    5.4— Удалите выбранные выключатели и их теперь отсоединенные кабели из старой распределительной коробки.

    5.5— Переустановите старые или новые выключатели, чтобы те же самые кабели обслуживались, в соответствующие гнезда внутри новой коробки панели и снова вставьте кабели в новую панель (при условии, что они достаточно длинные), повторно подключив каждый из них к предусмотренному выключателю. клемма провода — тот же или запасной выключатель — отключайте их по мере продвижения.Распределение цепи на 120 В должно быть как можно более сбалансированным между двумя шинами.

    Шаг 6 — Кабели слишком короткие

    Часто при такой передаче некоторые кабели на противоположной стороне панели оказываются слишком короткими, и в этом случае следует действовать следующим образом:

    6.1— Аккуратно установите клеммную коробку на стене для каждого короткого кабеля, убедившись, что каждый из них правильно идентифицирован.

    6.2– Добавьте удлинительные кабели того же размера, достаточно длинные, чтобы закрыть зазор между распределительной коробкой и электрической панелью, сделав необходимое сращивание внутри этих соединительных коробок (Рисунок 8).

    6.3— Другой конец удлинителей можно затем вставить внутрь панели через кабельный соединитель и подключить к соответствующим клеммам провода выключателя, нейтральной шине и шинам заземления.

    6.4— Повторите ту же процедуру с шагов 5.3 по 5.5 — или, при необходимости, до 6,3 — для всех последующих цепей.

    Шаг 7 — Удаление старой панели и аксессуаров

    После того, как все этапы будут завершены и вся проводка удалена со старой панели, электрическая компания по предварительному графику должна отключить электричество от сети, чтобы что электромонтажник может переключить подачу на новую панель. Затем вы можете приступить к снятию панели со стены вместе со всеми используемыми трубопроводами вплоть до верхней части электрической мачты.Повторная установка новой мачты, вероятно, должна быть произведена вашим сертифицированным электриком, поскольку эта сторона электрической панели принадлежит коммунальной компании.

    Шаг 8 — Возобновление работы цепей

    После того, как вы проверите свою работу с соединениями между панелью и сетью, ваш подрядчик по электрике может повторно активировать вашу панель. Для этого сначала включается главный выключатель, при этом все автоматические выключатели все еще выключены, а затем включаются их по одному, чтобы предотвратить скачок напряжения в вашей системе.

    Когда вы совершаете покупки по ссылкам на нашем сайте, мы можем получать комиссионные бесплатно для вас.

    Сколько стоит замена электрического щита?

    Для людей, которые живут в старых домах, ваш текущий автоматический выключатель может быть недостаточно сильным, чтобы удовлетворить все ваши электрические потребности, или, может быть, вы планируете перемонтировать свой дом, и вашей текущей настройки будет недостаточно. Если это так, вам может потребоваться заменить или обновить вашу установку, и это может заставить вас задуматься, сколько стоит замена электрической панели.Многие старые панели представляют опасность пожара, и увеличенное пятно на панели может перегрузить вашу систему, если вы не будете осторожны.

    Есть несколько способов заменить или обновить текущую панель, и это приводит к большим затратам на замену ряда электрических панелей. В среднем вы можете потратить от 1500 до 4000 долларов на полную замену панели. Полная установка и осмотр обойдутся примерно в 2000 долларов. Если вы приобретаете субпанель с низким энергопотреблением, стоимость замены электрической панели составляет от 500 до 1000 долларов.Обновление панели на 200 ампер дороже — 4000 долларов. Сила тока, тип дома и количество необходимых цепей будут влиять на общую стоимость замены электрической панели.

    Поскольку это может быть очень широкий диапазон, трудно точно определить, сколько вам стоит замена электрического щита. Дома также намного более энергоэффективны, чем когда-либо, и поэтому получить точную оценку еще сложнее. Тем не менее, мы собираемся разбить все это, чтобы вы могли получить хорошее представление об окончательной стоимости вашего проекта ниже.


    Многие думают, что стоимость замены электрических панелей очень высока, а это значит, что они откладывают этот очень необходимый ремонт. Вы можете быть удивлены тем, насколько это доступно, и именно поэтому вам следует позвонить в несколько компаний и спросить оценки.
    Контроллер MPPT и электрическая панель by Venture Minimalists / CC BY-NC-ND 2.0

    Стоимость замены компонентов электрической панели

    Один из наиболее распространенных проектов, связанных с проводкой в ​​вашем доме, — это замена электрической панели или автоматического выключателя.Есть несколько причин, по которым вы решили заменить электрическую панель. Возможно, у вас есть риск возгорания из-за перегрузки или у вас есть ожоги на текущей панели.

    Изменение электрических требований может также вызвать необходимость в новой панели. При замене панели можно модернизировать ее, не увеличивая расходы на замену электрической панели. Местоположение, сила тока, марка и модель будут влиять на цену. Есть также другие части автоматического выключателя, которые вам может потребоваться заменить, и это может повлиять на ваши расходы.

    Стоимость выключателя выключателя

    Автоматический выключатель — это часть панели, которая поддерживает движение энергии. Они предназначены для отключения и отключения электрического тока, если есть проблема, и это приведет к отключению питания в этой конкретной цепи. Что касается деталей и работ, вы должны ожидать добавить к стоимости замены электрической панели от 150 до 250 долларов. Если коммутатор находится в труднодоступном месте, стоимость будет приближаться к отметке 250 долларов.

    Стоимость коробки электрического счетчика

    Ящик электрического счетчика — это часть всей панели, которая устанавливается снаружи вашего дома.В эту коробку помещается ваш электросчетчик, и, как правило, она запирается для предотвращения взлома. Он также водонепроницаем, чтобы не допустить попадания внутрь прибора дождя, мокрого снега или влаги и повреждения самого прибора. Новая коробка счетчика увеличит ваши затраты на замену электрической панели на 500-700 долларов. Однако сюда входят детали и работа.

    Стоимость главного выключателя

    Если вы хотите отключить питание всего дома за один раз, вы должны щелкнуть главным выключателем. Это очень важный компонент вашей панели, но он также довольно недорогой, если учесть всю стоимость проекта.Вам следует ожидать потратить от 200 до 300 долларов на замену этого главного выключателя, если он не работает должным образом.

    Замените стоимость электрической панели на силу тока

    Есть несколько вариантов, которые повлияют на вашу стоимость замены электрического щита. Они поставляются с коробкой и без нее, и вы можете выбрать один из нескольких размеров. Это позволяет вам иметь место для добавления дополнительных цепей, если вам это нужно. Цена только на панель будет зависеть от силы тока.

    • 100 ампер — от 100 до 200 долларов
    • 125 А — 115–250 долларов
    • 150 ампер — от 150 до 300 долларов
    • 200 ампер — от 300 до 400 долларов
    • 400 А — от 400 до 800 долларов

    Модернизация вашей электрической панели — разбивка затрат

    В старых домах часто используются панели, которые слишком малы для их электрических нужд.Возможно, вы переделываете свою кухню, и ваша новая техника не работает в оптимальном состоянии или вы замечаете, что у вас мерцает свет. Это может означать, что пришло время обновить существующую установку, и вам нужно серьезно подумать над затратами на замену электрической панели.

    Если вы решите перейти с панели на 100 ампер на панель на 150 ампер, это может дать вам достаточно мощности и возможности для роста. Обновление до панели на 200 А даст вам достаточно энергии, чтобы добавить новый гараж, пристройку или бытовую технику, не нагружая вашу систему.Вы можете выбрать из нескольких значений силы тока, и каждый из них повлияет на ваши расходы.


    Первое, что вам нужно решить, — это усилитель панели, до которого вы хотите перейти, потому что это сильно повлияет на стоимость замены электрической панели.
    Электрическая панель по Крис Кэмпбелл / CC BY-NC 2.0

    Обновление до панели на 100 А

    Для старых домов нет ничего необычного в наличии панели на 60 или 80 ампер.Чтобы удовлетворить ваши текущие потребности в электричестве, вы можете подумать о переходе на 100-амперный, но это считается минимальным количеством, которое безопасно большинству домашних хозяйств. Можно заменить панель на 60 или 80 ампер на панель на 100 ампер, добавив дополнительную панель. Это даст вам дополнительные усилители. Тем не менее, вы можете заменить панель в существующем ящике, если ящик подходит для этого размера. Чтобы перейти на панель на 100 А, вы потратите от 800 до 1200 долларов. Коробка, которая у вас есть, и ее расположение будут влиять на стоимость замены электрической панели здесь.

    Обновление до панели на 150 А

    Если вы решите перейти на 150 ампер, это даст вам достаточно места и пространства для роста потребления электроэнергии. Если в вашем доме много разветвителей или много бытовой техники, панель на 150 А — хороший выбор. Вы можете использовать дополнительную панель для обновления вашей текущей настройки до 150 ампер. Если вы хотите заменить его, вы добавите в среднем от 1100 до 1500 долларов к бюджету на замену электрической панели.

    Обновление до панели на 200 ампер

    Всем, кто хочет гибкости в решении своих электрических задач, следует перейти на 200 ампер.Если вы построили пристройку или пристройку, имеете большую собственность, много бытовой техники или гаражи, это хороший выбор. Это позволяет вашему автоматическому выключателю обрабатывать высокоэнергетические нагрузки без отключения, а ваша текущая настройка будет диктовать стоимость замены электрического щита. В среднем он стоит от 1300 до 1500 долларов.

    Обновление до панели на 400 А

    Обновление до панели на 400 А в большинстве домов является редкостью, если только вы не используете большое количество специального оборудования и электроники, которые потребляют много электроэнергии.Этот тип панели может обрабатывать огромное количество электроэнергии, и зачастую она намного больше, чем требуется большинству домов. Вот почему стоимость замены электрической панели панелью на 400 ампер может стоить в среднем от 2000 до 4000 долларов. Вам действительно стоит поговорить с профессионалом и решить, действительно ли вам нужна такая мощность. Скорее всего, они откажутся, и это поможет вам сэкономить деньги.

    Затраты на оплату труда


    Ваши затраты на рабочую силу станут одним из самых дорогостоящих факторов, которые следует учитывать, когда вы думаете о затратах на замену электрического щита, но вы не хотите экономить на этом, потому что это может привести к штрафам.
    Электрик_23 по IFA teched / CC BY 2.0

    Ваши затраты на рабочую силу могут сыграть огромную роль в общих затратах на замену электрического щита, и именно отсюда основная часть ваших расходов. Обычно на завершение проекта уходит от 8 до 10 часов, и это при условии, что все идет гладко. В среднем электрики берут как минимум от 40 до 100 долларов в час за работу.

    Один только первый час может стоить от 75 до 120 долларов, так как это когда электрик придет к вам домой, найдет коробку и посмотрит, есть ли какие-либо проблемы, которые затруднят ее установку и повысят ваши расходы на замену электрической панели. вверх.Кроме того, проект может легко растянуться на несколько дней, если они обнаружат, что им нужно обновить вашу проводку. В зависимости от должности нередко тратятся от 400 до 3000 долларов только на оплату труда.

    Замените блок предохранителей панелью автоматического выключателя

    Коробки предохранителей

    были очень популярны до 1960-х годов. Они выполняли ту же функцию, что и электрическая панель, но использовали небольшие предохранители внутри нити накала. При перегрузке выключатель сработает, но предохранитель перегорит.Это означает, что нить рвется и плавится, и это прерывает поток энергии через панель. Большинство блоков предохранителей по-прежнему работают очень хорошо, но вы не можете обновить их, не заменив весь блок.

    Вот почему стоимость замены электрического щита выше, если это ваша ситуация. Вам придется заменить старый блок предохранителей на монтажную панель, а это стоит от 1000 до 4000 долларов. Общая стоимость будет зависеть от вашей силы тока.

    Установка нового блока выключателя или дополнительной панели стоит

    Стоимость установки дополнительной панели составляет от 500 до 1000 долларов.Субпанель на 40 ампер стоит около 450 долларов со всем установленным, а дополнительная панель на 50 ампер стоит 490 долларов. Эта субпанель меньше по размеру и обычно снабжает электричеством небольшое здание или гараж.

    Однако стоимость этой дополнительной панели намного ниже, чем вы заплатили бы за установку новой электрической панели, потому что у нее меньше проводов и она намного меньше. Это хорошее решение, если вы увеличиваете свои потребности в электричестве, добавляя комнату или отделывая подвал. Вместо того, чтобы вставлять больше автоматических выключателей в главную электрическую панель, стоит подумать об установке дополнительной панели.

    Прайс на переезд электрического щита

    Если к вашей электрической панели трудно получить доступ или она находится в месте, где вы не можете ее развернуть, вам, возможно, придется переместить ее. Правила или кодексы также могут диктовать необходимость переместить панель, чтобы обеспечить соответствие требованиям вашего местного офиса. Это случаи, когда вам, возможно, придется подумать о перемещении электрической панели, поэтому неплохо добавить это в свой бюджет, чтобы покрыть расходы на замену электрической панели и получить все это за один раз.

    Перемещение электрической панели может занять несколько дней. Стоимость проекта будет варьироваться в зависимости от того, как далеко вы должны его переместить, планируете ли вы заменять или модернизировать панель одновременно с ее перемещением, а также от силы тока. Стоимость начинается от 1000 долларов. Тем не менее, они могут легко заработать 4000 долларов, если электрику придется выполнить перемонтаж, чтобы приспособить место для новой панели.

    Выбор между внутренней или наружной электрической коробкой


    Многие старые электрические панели находятся внутри, но многие люди переключают их на внешние модели, потому что к ним легче получить доступ, и это может снизить общие затраты на рабочую силу и время проекта.
    Нечетная электрическая панель by Tony Biondo / CC BY-SA 2.0

    Независимо от того, решите ли вы установить электрическую коробку в помещении или на улице, вы потратите примерно одинаковую сумму денег. Он может колебаться от 500 до 4000 долларов, и большую роль будет играть сила тока. Обычно электрическая коробка прикрепляется к боковой стороне вашего дома снаружи, чтобы обеспечить подачу электричества и предоставить вам легкий доступ в случае возникновения чрезвычайной ситуации. Обычно вы найдете его рядом со своим электросчетчиком.

    Расположение этой коробки зависит от национальных правил в области электрооборудования, и Национальная ассоциация противопожарной защиты разрабатывает эти руководящие принципы. Эти руководящие принципы влияют на строительные нормы и правила по всей территории Соединенных Штатов, потому что соблюдение этих мер безопасности снижает риск пожара.

    Прерыватели AFCI или GFCI и их стоимость

    Знаете ли вы, что выключатели AFCI и GFCI стоят почти в пять раз больше, чем стандартные выключатели? Вы потратите от 20 до 100 долларов каждый, и это без учета ваших затрат на рабочую силу.Затраты на рабочую силу для установки этих типов прерывателей колеблются от 130 до 180 долларов США. Вы также можете установить двухфункциональные автоматические выключатели примерно по той же цене.

    • AFCI — Замыкание на прерыватель цепи дугового замыкания, этот прерыватель цепи обнаруживает тепло, возникающее при возникновении электрической дуги. Когда подключенный к розетке прибор начинает перегреваться, искрение является обычным явлением для изношенных или пережеванных проводов. Этот выключатель заменяет ваш традиционный на панели. Он может избавить от некоторых угроз возгорания, и они необходимы в берлогах, спальнях, прачечных, на кухне и там, где люди спят.
    • GFCI — Вам необходимо установить прерыватели замыкания на землю, если вокруг них есть вода или сырость. Это то, что отключает электрические токи, если вода приближается слишком близко, чтобы предотвратить возгорание, прерывая любые токи, которые текут по неправильному пути. Используйте его в прачечных, кухнях, ванных комнатах, барах с раковиной, местах для прогулок, наружных торговых точках, спа и бассейнах.

    Улучшения или Цены на улучшения

    Наряду с основными затратами существуют незначительные затраты на улучшение и улучшение, которые вы должны учитывать, когда пытаетесь рассчитать стоимость замены электрического щита.Зная об этих меньших разных расходах, вы сможете лучше понять, входит ли это в ваш бюджет.

    • Медное заземление — Вы должны заземлить свою панель, чтобы обеспечить ее безопасность, и большинство электриков делают это с помощью проводов. Медный провод является наиболее распространенным типом заземляющего провода, и его стоимость составляет около 1,50 доллара за погонный фут.
    • Разрешения — Прежде чем кто-либо сможет работать с вашей панелью, вам потребуется необходимое разрешение. Стоимость разрешения начинается от 25 долларов, но может легко превысить 150 долларов.Спросите своего электрика, включены ли затраты на разрешение в их смету труда.
    • Ремонт существующей проводки — Если у вас старая электрическая панель, ваша проводка может быть повреждена. Электрик должен будет заменить или отремонтировать его, и это будет стоить от 6 до 8 долларов за погонный фут.
    • Удаление старой панели — Прежде чем электрик сможет установить новые панели, он должен удалить старую. Обычно они добавляют эту стоимость, чтобы заменить электрические панели в процессе работы.Это более крупный проект, который предполагает удаление старой панели и немедленную установку новой. Это займет не менее часа и будет стоить от 65 до 90 долларов.
    • Схематические чертежи — Многие домовладельцы любят иметь схематические чертежи своей электропроводки. В нем будет указано расположение компонентов вашей электрической системы, и это может сократить время ремонта в будущем. Ваш электрик может создать этот чертеж с почасовой оплатой от 50 до 100 долларов.

    Причины, по которым вы заменили электрическую панель

    Определение стоимости замены электрической панели и ее выполнение может помочь вашей технике работать с максимальной эффективностью, предотвратить электрические пожары и повысить общую стоимость вашего дома.Это хорошо, если вы планируете продавать или просто хотите убедиться, что все в безопасности. Некоторые из основных причин для замены вашей электрической панели включают, но не ограничиваются:

    • У вас есть много удлинителей для поддержки вашей электроники
    • Вашему дому более 20 лет
    • Некоторые выпускные отверстия имеют черный цвет вокруг
    • Вы недавно реконструировали часть своего дома или добавили больше людей, чтобы увеличить потребление электроэнергии
    • В ваших розетках слышно потрескивание или жужжание
    • Электрическая панель теплая на ощупь
    • Электрическая панель имеет слабый запах
    • Когда вы подключаете свет или электронику во время работы другого устройства, срабатывают автоматические выключатели
    • Ваши огни тускнеют или мерцают сами по себе
    • В вашем доме стоит старый блок предохранителей

    Преимущества и недостатки замены электрического щита


    Знание преимуществ и недостатков, связанных с обновлением или заменой электрической панели, поможет вам спланировать дополнительные расходы, связанные с этим проектом, и поможет решить, осуществимо ли это.
    Подключение главной электрической панели по Adam Theo / CC BY-NC 2.0

    Если вы пытаетесь оправдать затраты на замену электрической панели, полезно знать основные преимущества и недостатки, связанные с этим. Таким образом, это может так или иначе склонить чашу весов к вашему решению. В их числе:

    Льготы:

    • Увеличивает мощность вашего дома
    • Позволяет безопасно запускать все ваши устройства
    • Снижает опасность пожара
    • Снижает риск поражения электрическим током

    Недостатки:

    • Дорогая первоначальная стоимость
    • На выполнение может потребоваться несколько дней

    Наем электрика vs.Сделай сам

    Если вы уверены в своих силах, можно провести небольшие электромонтажные работы по дому. Тем не менее, вы действительно хотите привлечь для этой работы лицензированного профессионала. Даже если затраты на замену электрической панели увеличиваются, стоит убедиться, что она установлена ​​правильно. Кроме того, некоторые строительные нормы и правила требуют, чтобы его установил лицензированный профессионал по нескольким причинам, в том числе:

    • Контакты — Электрики имеют сеть поставщиков, которых они могут использовать, и это позволяет им получать материалы по более низкой цене, и это может сэкономить вам на стоимости замены электрического щита.
      • Опыт — Большинство электриков заменили или модернизировали несколько электрических панелей, поэтому они знают самый быстрый и безопасный способ завершить проект. Этот опыт также бесценен, если они столкнутся с проблемами.
    • Страхование — Если что-то пойдет не так, пока они находятся в вашем доме, у них есть страховка, которая поможет компенсировать ущерб. Если вы попытаетесь заменить его самостоятельно и что-то пойдет не так, страхование вашего домовладельца может отклонить требование.
      • Знание процедур и кодов — Любой лицензированный электрик знает последние процедуры и требования кодов, установленные вашим местным офисом.
    • Инструменты или оборудование — Вам потребуются специализированные инструменты для выполнения этого проекта, и их самостоятельное использование может оказаться дорогостоящим. У электрика будет все необходимое.
    • Обучение — Электрики должны проходить постоянное и регулярное обучение, чтобы обновлять свои лицензии.Они будут знать самые последние строительные нормы и правила, и они будут знать о последних доступных автоматических выключателях и панелях.

    Где найти электрика, чтобы заменить электрическую панель

    Часто задаваемые вопросы

    1. Приходится ли вам обновлять электрическую панель более одного раза?

    Вам не нужно обновлять электрическую панель каждые несколько лет, как другие части вашего дома. Тем не менее, вам следует выполнить обновление, если вы заметили ожоги вокруг панели или если на ней срабатывают автоматические выключатели, когда вы пытаетесь запустить несколько приборов или электроники.

    2. Можно ли самостоятельно заменить электрощит?

    Нет. Вам понадобится помощь лицензированного специалиста. У них есть все инструменты и знания, чтобы гарантировать, что они завершат проект, сохраняя его в соответствии с нормами и строительными нормами. Это может помочь предотвратить штрафы и другие проблемы.

    3. Покрывает ли страховка домовладельца расходы на замену электрического щита?

    Страхование вашего домовладельца обычно покрывает повреждение электропроводки.Однако тип провода и возраст вашего дома могут повлиять на ваши ставки. Чем старше проводка, тем выше вероятность возникновения пожара.

    4. Как узнать, что коробка выключателя вышла из строя?

    Вы можете почувствовать запах гари, потому что это может указывать на перегрузку блока выключателя. Ваши огни могут периодически мигать, или ваши выключатели могут срабатывать, если вы запускаете несколько приборов одновременно.

    Итог

    Стоимость замены электрической панели будет зависеть от множества факторов, но вы можете использовать это руководство, чтобы получить более точную оценку, если вы планируете начать этот проект у себя дома.Мы приглашаем вас взять эти затраты на замену руководства по электрическому щиту и посмотреть, как оно применимо в вашей ситуации. Таким образом, у вас будет более безопасный дом, не нарушая при этом свой бюджет.

    Может ли домовладелец заменить электрическую панель | Блог

    Как домовладелец, вы можете проверять коробку электрического щита только время от времени.

    С другой стороны, если у вас есть более старый дом, ваша панель может потребовать более чем случайного посещения. Это может быть признаком того, что вашу панель нужно заменить.

    Сколько это будет стоить? Можете ли вы заменить панель самостоятельно? У нас есть ответы на эти и другие вопросы, читайте дальше!

    Знакомство домовладельца с электрической панелью

    Электрическая панель, также известная как панель выключателя, коробка предохранителей или коробка выключателя, представляет собой металлический ящик, в котором находятся автоматические выключатели или предохранители, распределяющие электроэнергию по всему дому.

    Электрическая панель — это то, что соединяет провода от городской или окружной электросети с вашим домом.

    Электрическая сервисная панель может находиться вне поля зрения, например, в подвале, гараже или туалете. Он также может быть расположен за пределами вашего дома, сзади или сбоку от него.

    Важно знать, когда необходимо заменить электрическую панель. Вы поймете, что пора найти замену, когда столкнетесь с:

    • Частые срабатывания выключателя, перегоревшие предохранители или перегрев из-за проблем с проводкой
    • Недостаточное питание и повторяющийся сбой цепи
    • Погодные повреждения и старение из-за устаревшей электрической панели
    • Тепло или легкий шок при прикосновении к приборам или розеткам

    Может Домовладелец самостоятельно выполняет электромонтажные работы?

    Технически вы можете, но вы можете дважды подумать, прежде чем добавлять электрические системы в свой список проектов DIY.Вы можете не осознавать, насколько это опасно, и при этом можете нарушать местные нормы.

    Ваш местный электрик ознакомлен с информацией, указанной в Национальном электротехническом кодексе 2020 года.

    Национальный электротехнический кодекс (NEC) опубликован Национальной ассоциацией противопожарной защиты и принят в США в качестве стандарта для безопасной установки электропроводки и оборудования.

    Кроме того, страховка вашего домовладельца не может покрывать какие-либо травмы или ущерб, нанесенный вам на работе.

    Конечно, есть исключения. Некоторые электрические проблемы можно решить заменой розеток или обновлением проводки в одной конкретной цепи. Если панель все еще в хорошем состоянии, возможно, вам даже не придется ее заменять.

    С другой стороны, если вы живете в более старом доме, выключателям может потребоваться дополнительное пространство для обеспечения необходимой мощности или их можно полностью переключить на новую коробку.

    Если ваши автоматические выключатели слишком старые, чтобы работать, остальная часть системы, вероятно, тоже устарела, и вам понадобится профессионал для диагностики любых основных проблем.

    Проблемы электробезопасности

    Есть веские причины, по которым штаты и местные органы власти применяют кодексы. Одна вещь более опасная, чем устаревшая или сломанная электрическая панель, — это пытаться заменить ее самостоятельно, даже если у вас есть опыт.

    Если вы не знаете, что делаете, служебные проушины могут стать причиной смертельных травм и пожара, особенно если вы переходите на более высокую силу тока.

    Требуется ли разрешение на замену моей электрической панели?

    Да.Есть определенные электрические ремонтные работы, которые вы можете сделать в своем доме без разрешения.

    Другая, более крупная и потенциально опасная работа всегда должна выполняться лицензированным специалистом после получения необходимых разрешений.

    Кроме того, если вы планируете продать свой дом, закон Аризоны также требует, чтобы домовладельцы предоставляли список всех реконструкций и ремонтов, которые были выполнены в доме с соответствующими разрешениями или без них.

    Разрешения обеспечивают документацию о выполненных работах и ​​записи о том, кто их выполнил.Это позволяет покупателям жилья быть уверенными в безопасности приобретаемого дома.

    Мы советуем вам ознакомиться с местным законодательством, чтобы узнать, какие требования к разрешениям предъявляются к этим более сложным проектам в области электротехники.

    В случае сомнений позвоните нам, и мы будем рады бесплатно оценить и объяснить все юридические требования для конкретных электрических задач.

    Сколько стоит замена электрического щита?

    Цены на замену электрических панелей зависят от размера панели (силы тока), а также возраста и состояния других частей электрической системы

    Для точной оценки стоимости лучше всего позвонить опытному лицензированному электрику, который задаст вам конкретные вопросы, чтобы лучше понять ваши потребности.

    Некоторые электрики предлагают бесплатные сметы, поэтому у вас не возникнет никаких неожиданных расходов. Это может упростить вашу работу, сэкономив ваше время и деньги.

    Доверьтесь электрикам

    Мы заботимся о вас. Вот почему мы предоставляем основные электрические услуги как коммерческим, так и частным клиентам в округе Явапай.

    Свяжитесь с нами для получения бесплатного предложения, и вы будете спокойны, зная, что ваши электрические системы ремонтируются или модернизируются, чтобы предотвратить будущий ремонт или несчастные случаи.

    Как установить электрическую панель — Электричество для всех: базовые уроки

    В этом видео мы узнаем, как установить электрический щит.

    Электрическая панель — это центр распределения тока по электрическим цепям.

    Он объединяет все основные защитные модули, чтобы избежать риска для пользователей.

    Renvoi à la vidéo «ajouter un disjoncteur au tableau electrique».

    Чтобы узнать больше о главных и индивидуальных автоматических выключателях, посмотрите видео «Как добавить автоматический выключатель к электрическому щиту».

    Перед выполнением этого проекта отключите электропитание в сети и абонентский выключатель.

    Для установки электрического щита вам понадобится электрический щит, главный и индивидуальный выключатели, 4 винта и 4 дюбеля, соединительные планки, проводники от 1,5 до 16 мм2, карандаш, уровень, рулетка, кусачки, инструмент для зачистки проводов, набор отверток, дрель и молоток.

    Этот проект будет реализован в пять этапов, которые мы продемонстрируем в этом видео.

    ШАГ 1. АНАЛИЗИРУЙТЕ СВОИ ПОТРЕБНОСТИ В ЭЛЕКТРОПИТАНИИ ПЕРЕД НАЧАЛОМ РАБОТЫ

    Выберите панель в зависимости от размера и объема системы.

    Промышленные нормы требуют определенного количества устройств защитного отключения в зависимости от площади поверхности системы. Если площадь поверхности меньше или равна 35 м2, установите 2 отдельных автоматических выключателя.

    Количество отдельных автоматических выключателей равно количеству цепей, которые необходимо защитить.

    Эти индивидуальные автоматические выключатели откалиброваны в соответствии с цепями, которые они защищают.

    16А для освещения, 20А для розеток или бытовых приборов, таких как стиральные машины, 32А для конфорок или электроплит.

    ШАГ 2: УСТАНОВКА ПАНЕЛИ

    Будьте осторожны: установка электрического щита должна выполняться в соответствии со строгими правилами. Он должен быть установлен внутри жилого помещения на высоте от 1,0 до 1,8 метра над уровнем пола и должен располагаться рядом с автоматическим выключателем ответвления.

    Обращаем ваше внимание, что установка электрических щитов в ванных комнатах запрещена.

    Снимите крышку с электрической панели.

    Приложите основание к стене. Отметьте место, где вы будете прикреплять 4 винта, которые будут крепить его к стене.

    Просверлите 4 соответствующих отверстия.

    Вставьте дюбели в эти отверстия.

    Установите раму электрической панели и вкрутите 4 винта.

    ШАГ 3: УСТАНОВИТЕ МОДУЛИ ПОДКЛЮЧЕНИЯ

    Автоматические выключатели защелкиваются на рейке.

    В начале каждого ряда прикрепите индивидуальный автоматический выключатель на 30 мА.

    Затем установите отдельные автоматические выключатели в порядке уменьшения нагрузки.

    Соединительные планки позволят соединить два модуля друг с другом.

    Отрегулируйте их, обрезав кусачком для подключения различных автоматических выключателей.

    Отвинтите соединительные клеммы в верхней части отдельных автоматических выключателей.

    Поместите первую клеммную колодку на нейтральные клеммы, помеченные N, вверху слева от различных отдельных автоматических выключателей.

    Затяните винты клемм.

    Поместите вторую соединительную планку на фазные клеммы вверху с правой стороны каждого автоматического выключателя.Затяните винты клемм.

    Повторите эти шаги для второго ряда автоматических выключателей.

    ШАГ 4: ПОДКЛЮЧЕНИЕ ЦЕПЕЙ

    Начните с подключения кабелей питания.

    Обрежьте все излишки проводов.

    Снимите пластиковую оболочку с электрических проводов.

    Поместите нейтральный и фазный проводники в клеммы, которые будут откручиваться в первую очередь, причем фаза должна быть красной справа, а нейтраль синяя — слева. Затяните винты клеммной колодки.

    Затем подключите каждый ряд к источнику питания.

    Вставьте зачищенный провод нейтрального провода в клемму N автоматического выключателя до нейтрали клеммы питания.

    Затяните винты клемм.

    Повторите эти шаги для фазного провода.

    Затяните винты второго ряда.

    Затем подключите различные проводники электрических цепей в нижней части каждого соответствующего автоматического выключателя.

    Вставьте их в клеммы и вверните винты клемм.

    Повторите эти шаги для каждой цепи.

    Чтобы узнать, какой автоматический выключатель назначить каждой цепи, посмотрите видео «Как защитить электрическую цепь».

    Renvoi à la vidéo Protéger un circuit electrique.

    ШАГ 5: УСТАНОВКА ЗАЗЕМЛЕНИЯ

    Подключите вход заземления к зеленой клеммной колодке в нижней части панели. Вставьте его в одну из клемм большего диаметра и вверните винты.

    Сделайте то же самое для зеленого и желтого защитных проводов различных цепей.Зажмите зачищенные электрические провода на одной из клемм меньшего диаметра.

    Повторите эти шаги для каждого проводника.

    Установите на место крышку панели. Затяните винты во всех 4-х углах. Закройте пустые места в конце каждого ряда пристегивающимися крышками.

    Совет: пометьте каждый из модулей.

    Включите общее питание, а затем различные автоматические выключатели.

    Теперь вы знаете, как установить электрическую панель.

    Монтаж электрощита

    Важность установки электрических панелей

    В зависимости от того, как долго вы прожили в своем доме, может случиться так, что вам срочно понадобится ремонт, о котором вы можете не думать.За стенами делается много работы, чтобы ваш дом был теплым и хорошо освещенным, но электрическая панель не сможет хорошо выполнять свою работу, если вы не будете постоянно обновлять ее и исправлять.

    В этом видео показано, как установить электрическую панель.

    Установка электрического щита

    В каждом доме есть электрическая панель определенного размера или типа. Являясь центром вашей электрической системы, он разделяет ваш дом на отдельные цепи, каждой из которых можно управлять отдельно.Таким образом, он также отвечает за производительность и эффективность вашей электрической системы в целом и, как и другие компоненты, в какой-то момент может выйти из строя и потребовать ремонта или замены. Нужна ли вам замена панели FPE, ремонт автоматического выключателя или модернизация блока предохранителей. Без соответствующей электрической панели вы просто не сможете использовать электричество в доме.

    Когда напряжение от электрической сети достигает вашего дома, оно должно быть равномерно распределено по всему дому. В каждом доме есть определенное количество цепей, каждая из которых обеспечивает наличие в доме электропроводки, необходимой для работы бытовой техники, гаджетов и других устройств.Кроме того, каждый из них оснащен автоматическим выключателем, который отключит эту цепь при обнаружении чрезмерного напряжения, чтобы избежать риска возгорания и повреждения других частей электрической системы.

    Электрическая панель (, также известная как сервисная панель, коробка выключателя или коробка автоматического выключателя ) гарантирует, что вы можете использовать электричество безопасным, эффективным и действенным способом. Технология развивалась на протяжении многих лет, а это означает, что важно иметь новейшие электрические панели, чтобы ваш дом был защищен.Это особенно актуально для домов, в которых все еще используются старые блоки предохранителей. Наши электрики могут помочь.

    Электрическая панель может показаться достаточно простой, но на самом деле она является привратником всей вашей электрической системы. Установив правильно установленную панель, вы можете быть уверены, что проводка и цепи, управляющие вашей собственностью, будут работать безопасно и правильно.

    Что делает моя панель автоматического выключателя?

    Автоматический выключатель — это, по сути, предохранительное устройство, используемое для предотвращения повреждения электрических цепей в электрической системе вашего дома электрической перегрузкой.При обнаружении перегрузки срабатывает автоматический выключатель, обслуживающий эту панель, так же, как перегорает предохранитель в коробке предохранителей старого типа. Однако вместо того, чтобы заменять предохранитель, чтобы снова замкнуть цепь, современный автоматический выключатель позволяет сделать это простым щелчком выключателя. Поскольку ваш автоматический выключатель является неотъемлемой частью защиты вашей электрической системы, а также служит для того, чтобы сделать схемы сброса настолько удобными, очевидно, что вы действительно не можете позволить себе рисковать, когда дело касается общего состояния и производительности вашей панели автоматического выключателя.

    Электрические панели важны в вашем доме

    Ваша электрическая панель — это самая важная электрическая единица в вашем доме. Вы должны убедиться, что ваши панели работают должным образом, чтобы они могли максимально надежно распределять электричество по всему дому. Цепи могут закоротить и больше не обеспечивать электричеством весь ваш дом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
