Сборка сэндвич дымохода своими руками: Как собрать сэндвич дымоход своими руками

• «По конденсату». В этом случае верхний отрезок трубы вставляется в нижний. При сборке таким способом увеличивается риск засорения трубы сажей.
• «По дыму». При таком способе установки, верхний отрезок трубы надевается на нижний. Такой вариант сборки увеличивает риск попадания конденсата на утеплитель.

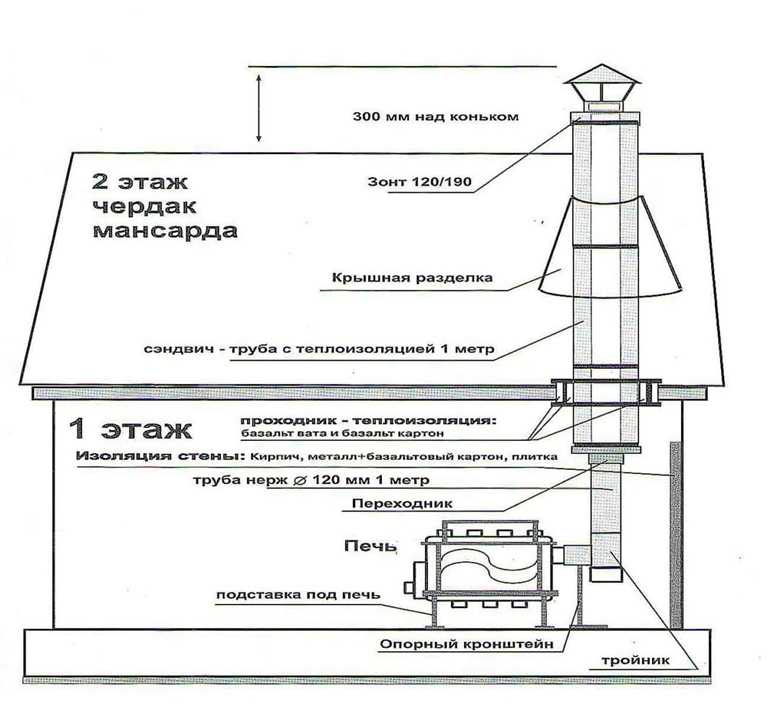

Порядок сборки сэндвич-дымохода

Итак, давайте разберемся с тем, как самостоятельно установить дымоход. Монтаж подобной конструкции производится следующим образом:

• На выходной патрубок дымосборника печи методом «по дыму» надевается отрезок трубы без утеплителя. До него или после него устанавливают шибер-заслонку. Все стыки получившейся конструкции тщательно герметизируют жаропрочным средством.
• На этот начальный отрезок надевают стартовый элемент (закрытый снизу). Монтируется он также методом «по дыму». Далее соединяются все остальные элементы дымохода. Колена и сами трубы монтируют методом «по конденсату». Все стыки герметизируются и перехватываются хомутами.

Как пройти перекрытие

Собирая сэндвич-дымоход своими руками, важно соблюсти технику противопожарной безопасности. В перекрытии дымоход пропускают через проходной короб. Сделать его можно самостоятельно из оцинкованной стали. Диаметр входного отверстия должен быть чуть меньше диаметра трубы.

На внутренние поверхности патрубка наклеивается базальтовая вата с фольгированной поверхностью. Куски этого материала следует закрепить и на всех тех деталях патрубка, которые в дальнейшем будут соприкасаться с деревом в перекрытии.

Часто проходники идут в комплекте с дымоходом. Иногда трубы монтируют внутри перекрытия на разгрузочных платформах или путем крепления хомутами к жестким конструкциям.

Вывод на крышу

Продолжают сборку сэндвич-дымохода прокладкой его сквозь кровлю. В этом случае используется специальная конструкция – крышная разделка. Приобрести ее можно в магазине стройматериалов. При выборе следует учитывать угол наклона стропил. В кровле делают отверстие (с предварительной разметкой) такого диаметра, чтобы труба проходила в нее свободно.

Края разделки заправляются под кровельный материал или конек. Изнутри фиксируется подкрышный лист. Далее дымоотводная труба соединяется с разделкой. Затем устанавливается фартук, а сам дымоход наращивается до необходимой длины. По нормативам над коньком дымоход должен выступать минимум на 50см. На заключительном этапе на трубу устанавливаются искрогаситель и грибок.

Особой сложностью, как видите, монтаж сэндвич-дымохода не отличается. Собрать его своими руками очень даже возможно. При установке уделите максимум внимания герметизации стыков. Чем плотнее трубы будут прилегать друг к другу, тем меньше сажи и конденсата в них будет накапливаться.

Видео по теме «установка сэндвич-дымохода»:

как сделать правильно, правила монтажа

Выполнение монтажа дымохода в виде сэндвича, состоящего из трубы, утеплителя и внешней оболочки, позволяет оптимизировать работу отопительной и дымовыводящей систем. Такой дымоотвод обеспечивает хорошую тягу, меньше засоряется и почти не нагревается снаружи, благодаря чему снижается риск получения ожогов и возникновения пожаров. Все преимущества комбинированного дымохода проявляются в полной мере только при правильном монтаже и использовании качественных материалов.

Содержание

• Плюсы и минусы сэндвич-дымохода
• Особенности конструкции и материалы для изготовления
• Как монтировать дымоход?
  • Сборка
  • Прохождение через перекрытия и кровлю
  • Размещение трубы на крыше
• Особенности эксплуатации

Плюсы и минусы сэндвич-дымохода

Дымоотводящие конструкции комбинированного типа пришли на смену привычным асбестовым и металлическим трубам, кирпичным и керамическим дымовым шахтам благодаря целому ряду преимуществ:

• Меньше риск получения ожогов и возникновения пожара – во время работы отопительного агрегата сильно нагревается только внутренняя труба дымохода, температура внешней оболочки меняется незначительно.
• Лучше тяга – утеплённая труба быстрее прогревается после розжига топлива, так как не отдаёт тепло внешней среде.
• Образуется меньше сажевых отложений – гладкая внутренняя труба облегчает отведение дыма и не даёт задерживаться конденсату, большая часть продуктов горения не успевает вступить в реакцию с водой и образовать твёрдые соединения.
• Внутренняя труба защищена от механического воздействия внешней среды, а внешняя оболочка – от резких перепадов температуры и воздействия агрессивных веществ, входящих в состав дыма.
• На внешней поверхности дымоотвода образуется меньше конденсата, так как температура оболочки и внешней среды различается незначительно.

Однако любое сложное решение неизбежно имеет и недостатки. Сэндвич-дымоход — не исключение, у него также есть минусы:

• высокая стоимость,
• большой вес,
• сложный монтаж.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Как монтировать дымоход?

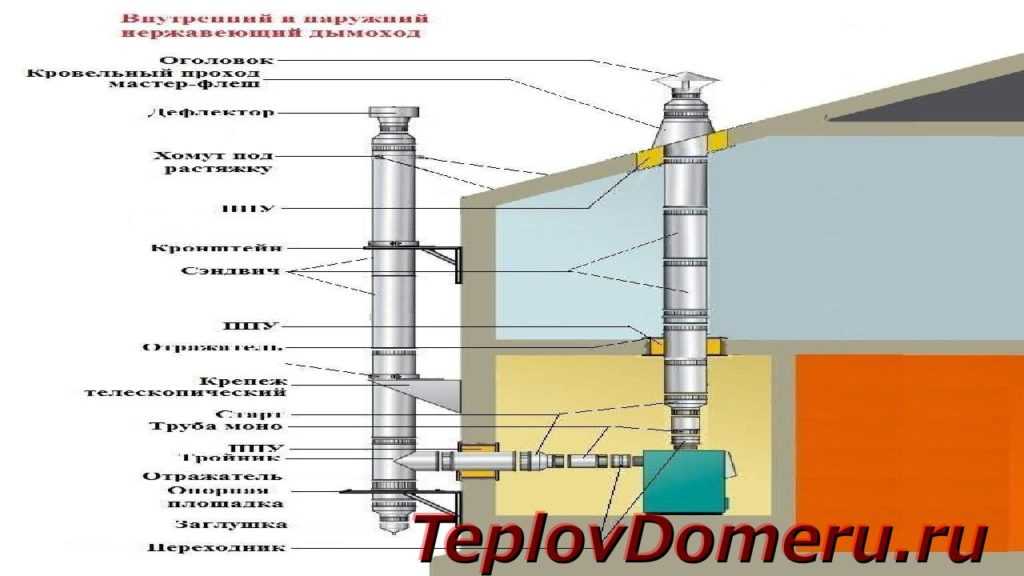

Дымоход можно расположить внутри дома или снаружи, у обоих вариантов есть плюсы и минусы:

Общий порядок монтажа рассмотрим на примере самого сложного в исполнении внутридомового дымохода, состоящего из керамического дымового канала и шахты из керамзитобетона.

Сборка

Сборка дымовыводящей системы проводится снизу вверх, то есть начинается от теплогенерирующего прибора – котла, печи, камина или горелки.

• Подготовка фундамента. В месте размещения дымохода закладывают железобетонный фундамент: глубина залегания относительно пола – не менее 0,5 м, относительно грунта – 0,4 — 0,7 м, ширина фундамента на 0,3 м больше ширины шахты. Выравнивают верхнюю площадку фундамента и застилают рубероидом в 2-3 слоя для гидроизоляции шахты дымохода.
• Установка основания дымоотвода. Строго вертикально на цементно-песчаную смесь устанавливают пустой керамзитобетонный блок, заполняют его для устойчивости камнями, щебнем, битым кирпичом и заливают той же смесью. Последующие секции шахты соединяются специальным жаропрочным раствором. На секцию укладывают восьмиугольный стальной шаблон, оставляя свободными края блока, шпателем наносят раствор. Убирают шаблон и устанавливают следующую секцию. Обязательно проверяют вертикальность расположения каждой секции.
• Установка секции с конденсатосборником – керамической чашей с носиком-капельником. Болгаркой в керамзитобетонной секции вырезают окошко, через которое носик-конденсатоотводчик будет выводиться наружу. Фиксируют секцию на основании. Внутрь устанавливают конденсатосборник, вставляют утеплитель до уровня выходящего наружу носика. Излишек утеплителя срезают канцелярским ножом. Закрывают окошко решёткой.

Обратите внимание! Для упрощения обслуживания дымохода в фундаменте можно проложить трубу, соединённую с канализацией. Свободный конец трубы выводится из фундамента вверх рядом с будущим основанием дымохода точно напротив капельника. Таким образом сброс скопившегося в дымоотводе конденсата будет осуществляться сразу в канализацию без использования дополнительных ёмкостей. Конденсатоотводчик соединяют с канализационной трубой гибким шлангом.

• Установка ревизионной секции. Для ревизии – очистки и обслуживания – в комплекте керамического сэндвич-дымохода предусмотрены труба-тройник и металлическая дверца. В одном керамзитобетонном блоке вырезают проем на две толщины утеплителя шире дверцы. Устанавливают блок на место, в него вставляют утеплитель, отступая от краев проема на несколько сантиметров внутрь. Нижний срез тройника смазывают термостойким герметиком и устанавливают элемент в получившееся гнездо до соединения с конденсатосборником. Губкой убирают излишек герметика внутри трубы .
• Завершение монтажа ревизионного узла. В нижней части следующего блока шахты вырезают отверстие высотой в две толщины утеплителя, совпадающее по ширине с проемом в предыдущем блоке. Надевают блок на дымовой канал, фиксируют, заполняют зазор между каналом и шахтой минеральной ватой. Устанавливают дверцу.
• Установка узла подключения – тройника с круглым боковым отверстием. В блоке шахты вырезают проём на 4 см шире бокового отверстия, в шахту укладывают утеплитель, тройник соединяют с ревизионным узлом. На трубу дымового канала надевают следующую секцию, фиксируют её и заполняют пространство минеральной ватой. По форме проёма в керамзитобетонном блоке вырезают из утеплителя прямоугольник с круглым отверстием под боковой вывод тройника. Полученную деталь надевают на боковой патрубок дымового канала так, чтобы она полностью закрыла проём в шахте.
• Подключение к тепловому агрегату. В боковое отверстие узла подключения вставляют одностенную переходную трубу, соединённую с патрубком отопительного прибора. Для соединения стальной трубы и керамического патрубка дымового канала используется термостойкий герметик.
• Наращивание высоты дымохода – выполнение стандартных операций до достижения нужной высоты. Наносят на верхний блок шахты соединительный раствор, устанавливают и выравнивают по горизонтали и вертикали следующий блок. Укладывают вдоль внутренней поверхности блока утепляющий мат. Нижний край керамической трубы смазывают герметиком, вставляют в полученное гнездо и соединяют с предыдущей секцией дымового канала. Убирают излишек герметика внутри трубы.

Прохождение через перекрытия и кровлю

Чтобы снизить риск воспламенения материала межэтажного или чердачного перекрытия, стропильной системы и кровельного материала, отверстия под дымоход в этих местах вырезают с запасом.

Кирпичные, пено– и керамзитобетонные шахты практически безопасны, но даже их необходимо изолировать в местах прохождения. Запас на изоляционный материал составляет 2-3 см для негорючих материалов перекрытия и 5-6 для горючих материалов и кровли. По обе стороны от перекрытия и с нижней стороны кровли отверстия зашивают негорючим материалом.

Для дымохода со стальным внешним слоем запас на изоляцию оставляют не менее 20 см. В отверстие вставляют стальной проходной короб, который заполняется негорючим теплоизолирующим материалом.

Устойчивость тяжёлого керамического дымохода-сэндвич обеспечивают, фиксируя шахту к элементам стропильной системы при помощи кронштейнов.

Обратите внимание! При монтаже наружного дымохода необходимо выполнить только один узел прохождения – в стене. Этот участок дымохода расположен близко к отопительному прибору и может нагреваться до экстремально высоких температур, поэтому отверстие в стене выполняют с зазором до 0,5 метра.

Размещение трубы на крыше

Со стороны кровли зазор вокруг дымохода закрывают специальными кровельными элементами – примыканиями. Участок шахты, возвышающийся над кровлей, обшивают кровельным материалом. Эти действия предохранят крышу от протечек и защитят материал шахты от намокания.

Уязвимым участком любого комбинированного дымохода является его навершие. Утеплитель между дымовым каналом и шахтой нельзя оставлять открытым, так как при намокании он теряет изоляционные свойства. Поэтому навершие трубы необходимо закрыть. Для готовых секционных дымоходов со стальной оболочкой предусмотрены специальные заглушки. Дымоход с шахтой из кирпича или бетона закрывают бетонной плитой с отверстием под внутренний канал.

Выходное отверстие дымового канала закрывают насадкой, препятствующей засорению канала и улучшающей тягу, – зонтиком, дефлектором или дымососом.

Особенности эксплуатации

Комбинированные дымоотводящие системы значительно проще в обслуживании, так как меньше склонны к образованию сажевых отложений и накоплению конденсата, однако им необходимы профилактические мероприятия.

• Следует прочищать дымоход при любых подозрениях на засорение: ухудшение тяги, появление шумов в трубе или искр в выходящем из трубы дыме. При этом для прочистки керамического дымового канала нежелательно пользоваться трубочистным ершом с гирей – можно повредить внутренние стенки.
• Регулярно следует проверять конденсатосборник и сбрасывать накопившуюся жидкость. Если конденсатоотводчик соединён с канализацией, нужно следить за состоянием соединительной трубки: очищать при засорении и своевременно заменять при выходе из строя. Засорившийся капельник прочищают тонкой прочной проволокой.
• Перед пуском отопительной системы после длительного простоя необходим визуальный осмотр, выявление и устранение дефектов шахты и дымового канала.

Как собрать и установить дымоход сэндвич своими руками: Инструкция по установке

Сэндвич дымоходы имеют множество преимуществ: простота конструкции, безопасность, эстетичный вид. Но главное, что собрать сэндвич-дымоход своими руками легко и просто. Это действительно так — сложить его как конструктор может каждый.

Недостатки дымоходов, собранных из многослойных труб:

• нарушение герметичности после определенного количества циклов нагрева и охлаждения;
• по сравнению с кирпичной структурой сэндвич дымохода имеет большую ценность;
• срок службы около 15 лет, а традиционные дымоходы из огнеупорного кирпича служат еще на 10 лет больше.

Такой короткий срок службы в основном связан с использованием некачественных материалов при производстве.

Выбор продукции проверенного бренда – это первое, что необходимо сделать для долгой и успешной эксплуатации дымохода.

Из стандартных элементов дымохода-сэндвича можно собрать даже самую сложную конструкцию.

Преимущества сэндвич-дымоходов:

• Теплые стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Многослойные стенки препятствуют нарастающему охлаждению продуктов сгорания, которые быстрее проходят через дымоход, а это не дает активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы устройства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции изготавливают прямые и угловые модули. Дымоход может быть выведен наверх или в стену, в него можно превратить стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб пепел и сажа быстрее попадают в атмосферу и медленно накапливаются.

Кроме того, система «Сэндвич» имеет относительно небольшой вес, а значит, для нее проще создать опору и не нужно возводить специальный фундамент, как для кирпичного дымохода. Может монтироваться на перекрытия и стены, устанавливаться непосредственно на отопительное оборудование. По сравнению с односторонними, сэндвич-дымоходы почти не образуют конденсата и пожаробезопасны.

Материал, из которого производят трубы

Для различных отопительных приборов и видов топлива выбирается тип стали. Он должен быть высоковыделенным и нержавеющим, пригодным для изготовления химически стойких и огнеупорных дымоходов.

В устройстве дымохода одной из основных характеристик является марка стали как критерий долговременной службы и устойчивости к внешним негативным воздействиям

При сгорании различных веществ в дымоходе могут накапливаться химически активные вещества : серная кислота, сера, соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При топлении дровами или газом не поднимается выше 450°С, при сжигании угля может достигать 700°С. Металлы по-разному реагируют на эти показатели. Поэтому, выбирая систему дымоудаления, обращайте внимание на главную характеристику – качество и свойство стали.

Вариант №1: Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства сэндвич-дымоходов:

• Стабилизированная титаном нержавеющая сталь (AISI 321). Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура — 600-800°С.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316). Монтаж дымохода-сэндвича из этой марки стали осуществляется для тепловых пунктов, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный характеризуется повышенной коррозионной стойкостью, агрессивными средами различной природы.
• Сталь для теплоснабжения (AISI 304). Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для изготовления дымоходов с высокими температурами отвода газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Большая часть китайской продукции и часть отечественной производится именно из стали этих марок.

Проверить марку визуально стало невозможно. При покупке можно проверить маркировку на самом изделии или попытаться приблизительно определить качество с помощью магнита. Некачественный материал будет притягивать магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, задайте их основные характеристики. Если есть сомнения в честности продавца, берите с собой магнит — к изделиям из стали с недостаточным содержанием лигирующих добавок он притянется

Вариант №2: Черный металл для дымоходных труб

сам блэк метал быстро изнашивается — окисляется и гремит. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к воздействию кислой среды. Эмаль может служить длительное время при температуре не более 400°С и выдерживать кратковременно до 750°С.

Многообразие оттенков эмалированных труб делает их достаточно востребованными

Эмалированные трубы используются для выведения продуктов горения из отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, может окрашиваться в разные цвета. Это позволяет подобрать нужные оттенки под интерьер или фасад дома.

Вариант №3: Комбинированные сэндвич-дымоходы

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, то это сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи вы используете нержавейку, а внутри дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые материалы и затраты на монтаж.

Внутренний изоляционный слой

Между двумя трубами сэндвич-дымохода находится слой изоляционного материала, который удерживает тепло внутри и тем самым поддерживает хорошую тягу. В качестве изоляции используют базальтовую или керамическую вату – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая – до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние вида топлива на дымоход

Ниже представлена ​​таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура.

Установив сэндвич-дымоход для оборудования, работающего на газе, можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать ту систему, качество которой не вызывает сомнений.

Элементы конструкции и их особенности

Разнообразие выпускаемой продукции позволяет выполнять сложные задачи по строительству сэндвич-дымоходов.

Основными элементами конструкции дымоходного канала являются:

• Прямые трубы трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике добиться этого сложно.
• Колени и тройники. Применяется при необходимости вывести дымоход через стену, наружу здания или в обход строительных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизиями — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли на себе вес вышестоящей конструкции.
• Проходная насадка. Изолирует трубу от межэтажных перегородок, служит креплением для дымохода.
• Кровельный вырез . Представляет собой металлический конус, который крепится к крыше под определенным углом. Он помогает провести трубу сквозь крышу, не нарушая ее герметичности и повышая пожаробезопасность. Вместо этого можно использовать специальное силиконовое уплотнение, которое служит лучшей защитой от потока.

Кроме вышеперечисленных элементов существует еще масса приспособлений для монтажа дымохода из сэндвич-труб, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются по материалу, из которого он сложен

Как подобрать необходимый диаметр дымохода

Выбор диаметра трубы дымохода осуществляется исходя из данных мощности котла. Для маломощных отопительных установок, имеющих менее 3,5 кВт, трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт — использовать трубы диаметром 9 см..5 см, свыше 5,2 кВт — 11 см. Сужение дымохода не допускается, а уширение, наоборот, может быть выполнено.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он больше, тем лучше он проявляет свои свойства, но и стоимость его также увеличивается. Толщина металла, используемого для производства труб, может достигать одного миллиметра.

При необходимости ремонта, замены или модернизации какого-либо участка дымохода потребитель может попасть в сложную ситуацию. Элементы разных марок не способны обеспечить герметичность соединения. Докупая недостающие детали, лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Установка сэндвич-систем для сброса дыма

Перед установкой конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности. Необходимо выполнить все меры по предотвращению возникновения пожара при эксплуатации дымохода.

Сборка элементов трубы дымохода

Исполнение конструкции всегда начинается вверх. Сэндвич-дымоходы запрещается подключать непосредственно к отопительному прибору.

Элемент сэндвич-панели дымохода никогда не крепится к отопительному прибору — сначала установите однозарядную трубку или переходник (+)

Сначала установите специальный переходник или однолитровую стальную трубу от полуметра . Если планируется вывод трубы сразу в стену, то монтируется горизонтальный вынос с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одинарных и многослойных труб

Участок неизолированной трубы может быть коротким или длинным, если рассчитывают на большую отдачу тепла. Расположенные рядом с ним стены и конструкции обязательно защищают экраном или кожухом. Устанавливаем его «по дыму», то есть надеваем сверху на трубу отопительного прибора и дополнительно защищаем стык термостойким герметиком.

Монтаж «По конденсату» не дает каплям влаги проникать внутрь системы утепления, что значительно снижает ее теплоизоляционные свойства.

К отопительному прибору элемент дымохода можно присоединить через переходник — двухконтурную трубу, нижняя часть которой устанавливается «по дыму», а верхняя «по конденсату». Все последующие трубы будут монтироваться «по конденсату», что исключит его просачивание и убережет от повреждения теплоизоляционного слоя.

Места абсолютно всех соединений скрепляются муфтами. Возле каждого стыка устанавливается хомут, предназначенный для крепления системы к стене. Для предотвращения боковых смещений конструкции через каждые два метра используют настенные кронштейны, а для тройников применяют подпорные. К стене система крепится с помощью консолей или опорных площадок через каждые пять метров.

Проходные потолочные и стеновые перекрытия

Даже тот факт, что многослойные дымоходы имеют изоляционный слой, не означает, что их поверхность не может быть достаточно горячей. Поэтому запрещается размещать их без дополнительной изоляции рядом с маркированными материалами (дерево, пластик и т. п.). Стыки стыков сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в перекрытии или стене.

Свободное пространство между перекрытием и трубой не заполняется не воспламеняется и не поддерживает горение базальтовой ваты

Диаметр отверстия в перекрытии стены или потолка вырезается на 250 мм больше диаметра наружной трубы. Сделайте его круглой или прямоугольной формы. Свободное пространство застелите жаростойким материалом, который скроют декоративные накладки.

Проходной блок, предотвращает дымовую деформацию при усадке конструкции здания, влажных и температурных деформациях.

Для прохождения перекрытий и, особенно, также используется специальный проходной узел через легко маркируемые материалы. Между внешним контуром и внутренней поверхностью узла имеется воздушный зазор. При перекрытиях или стенах из слабогорючего материала вместо проходного узла можно использовать разгрузочную площадку. Она будет играть роль дополнительной опоры.

Прохождение многослойных систем через кровь

При выводе трубы дымохода через крышу нарушается ее герметичность. Для укрепления трубы, гашения ее от горючих элементов кровли и устранения возможности протечки кровли используют специальные приспособления: конусные костыли, силиконовые уплотнители. Эти детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры крыши.

Силиконовый герметик — Master Flash значительно упрощает работу и помогает создать надежную защиту от протечек

Размещение трубы, рассчитывается таким образом, чтобы расстояние до легковоспламеняющихся материалов было не менее 37 см. Для защиты от воды его устанавливают поверх корневого фартука. Его края забронированы под кровлю.

Размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее полуметра над коньком, 1,2 м над поверхностью плоской кровли или 2 м с комбинированной крышей. Если оголовье от конька удалено на полтора-три метра, то его необходимо разместить над или напротив конька.

При расстоянии 3 м и более допускается углубление не ниже выступа, который образуется, если его отвести от горизонтальной линии конька и отмерить под углом 10° вниз.

Если оголовок наконечника установлен ниже, чем положено, в системе может возникнуть сбой.

При наличии близко расположенного здания верх трубы дымохода должен возвышаться над его крышей на полтора метра и выше. Трубу такой величины необходимо дополнительно укрепить растяжками.

Планируя конструкцию дымохода, учитывают тип кровли и расположение соседних построек. Труба не должна попасть в боковую зону, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе гнет человека. Конструкцию дымохода завершает наголовник в виде конуса. Иногда его защищают грибком или дефлектором, другими приспособлениями.

Что делать для улучшения тяги в дымоходном канале

Принцип работы дымохода основан на создании тяги — эффекте вентиляции, возникающем за счет разницы температур в середине и снаружи канала. Плотность теплого воздуха в дымоходной системе меньше холодного снаружи и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает в топку, а горячий поднимается по дымоходу и выходит наружу.

Причины плохого вывода продуктов сгорания

Простой способ определить наличие или отсутствие тяги – визуально оценить наличие дыма в помещении или определить проблему по цвету огня. Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может кратковременно менять направление.

Общие причины обратной или плохой тяги — высокий барьер и низкая дымовая труба

Без учета не считывания дымовой трубы во времени, причины возникновения обратной тяги следующие:

• неверный расчет соотношения мощности котла и параметров трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к изголовью трубы дымохода или близлежащим высоким зданиям;

Даже для формирования нормальной тяги отсутствие приточного воздуха и недостаточная вентиляция в птичнике крайне нежелательны.

Как предупредить проблемы с

• высота конструкции должна быть равна или больше пяти метров;
• предпочтительнее сооружение прямого дымохода — без изгибов и поворотов;
• оборотов (не более трех) делают под углом 45°;
• от котла допускается оставлять практически горизонтальный дымоход дымовой трубы (с уклоном 2°), но не более одного метра.

При обнаружении проблем с выводом дыма в процессе работы дымохода прибегают к установке специальных устройств, усиливающих тягу. Это может быть:

• Работает по принципу снижения давления при межгенерации препятствий. Эффективно работает в ветреную погоду, а может наоборот тихонько, чтобы блюдо не задымлялось.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонтика и одевается сверху на трубу. На дне воздух проходит через открытую площадку, усиливая тягу.
• Роторная турбина . Работает за счет энергии ветра: вращаясь в одном направлении, создает воздушную прорезь над каналом. В бешеную погоду он не эффективен.

Все эти устройства не панацея, особенно если дымоход изначально устроен не правильно.

Дефлектор может стать препятствием для выхода продуктов сгорания в безветренную погоду.

Эксплуатация дымохода Сэндвич-системы

После монтажа дымохода следует провести пробный пожар для проверки герметичности стыков, убедиться, что примыкающие конструкции и материалы не нагреваются. При первом использовании системы возможно появление легкого дыма и специфического запаха остатков мазута, герметика, пыли на поверхности труб.

Правильная эксплуатация предполагает своевременное удаление нагара. При чистке запрещается использовать любые моющие средства. Лучше, если ее будет проводить организация со специальной лицензией, дающей право на проведение подобного рода работ.

Видео о сборке дымохода из сэндвич-модулей

Подробнее о том, как грамотно собрать надежный дымоход из модульных сэндвич-труб, вы можете посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-труб потребует от пользователя изучить некоторые нюансы и тонкости. Но правильно, выполнив работу, вы можете быть уверены в безопасности своей семьи.

Монтаж сэндвич-дымохода своими руками очень прост!

Монтаж сэндвич-дымохода из нержавейки своими руками не вызывает особых проблем у домашних мастеров. Выполнить монтаж такой конструкции сможет любой желающий, просто внимательно изучив технологию выполнения работ.

1 Нержавеющие трубы — отличный материал для дымоходов

Установка котла, камина или любой другой отопительной конструкции в обязательном порядке требует установки эффективной системы, которая будет эффективно удалять продукты горения. Еще пару десятков лет назад такую ​​систему можно было сделать исключительно из асбестоцементных труб или из кирпича. Недостатков у конструкций из таких материалов много, а достоинств очень мало.

Ситуация изменилась, когда на рынке появились специальные трубы и аксессуары для дымоходов из нержавеющей стали.

Данные изделия позволяют мастерам-любителям самостоятельно собирать высокоэффективные сэндвич-дымоходы, отвечающие всем существующим нормам безопасности.

Сэндвич-трубы и системы из них характеризуются следующими преимуществами:

• Простота конструкции, позволяющая осуществить монтаж дымоходов в кратчайшие сроки.
• Возможность прокладки труб снаружи и внутри зданий.
• Отсутствие необходимости возведения отдельного фундаментного основания под систему удаления продуктов сгорания (как следствие значительное удешевление и простота монтажных работ).
• Низкая склонность дымоходов к образованию конденсата на внутренней поверхности и накоплению сажи за счет гладкости и многослойности труб.
• Высокая стойкость нержавеющей стали к высоким температурам и другим негативным воздействиям агрессивной среды. Трубы из нержавеющих сплавов незначительно повреждаются в процессе эксплуатации.
• Компактность сэндвич-конструкций. Для их установки внутри дома требуется минимум места (традиционные кирпичные или асбестоцементные трубы более громоздки по сравнению с изделиями из нержавеющей стали).
• Отличная пожаробезопасность дымоходов.

Кроме того, монтажу сэндвич-труб не мешают стропила, балки, кровля и другие конструктивные элементы дома. Для мастера, не имеющего большого опыта строительства подобных конструкций, это имеет большое значение.

2 Сэндвич-труба – действительно сложная конструкция дымохода

Сэндвич-изделия состоят из двух труб разного сечения – одна из них «спрятана» в другой. Эти конструкции изготовлены из цельных листов высоколегированной нержавеющей стали с использованием технологии аргонно-плазменной сварки. Этот прием позволяет получить качественное соединение швов труб со структурой и эксплуатационными характеристиками, близкими к самой стали.

Между двумя трубными изделиями для дымоходов монтируется теплоизоляционный материал. Чаще всего для этих целей используют негорючее базальтовое волокно со специальными связующими компонентами. Теплоизоляционный материал может иметь разную толщину. Это зависит от температурных условий, в которых будут эксплуатироваться трубы, а также от сечений трубной продукции.

Для производства многослойных труб применяют следующие марки стали:

• 321 — сплав для получения высокопластичных кислотостойких и жаропрочных дымоходов, эксплуатация которых возможна при температуре до 800- 850°С
• 430 — нержавеющая сталь для изготовления кожухов дымоходов и других элементов, работающих в малоагрессивных условиях.
• 310S — самый жаропрочный сплав. Изделия из него выдерживают 1000-градусную температуру. Такие трубы считаются самыми прочными и очень прочными. Их установка рекомендуется для обустройства наружных элементов дымоходов.
• 316 — сталь для труб, по которым отводятся продукты сгорания от отопительного оборудования, работающего на жидком топливе. Более дешевым аналогом этой марки нержавеющей стали является сплав 304. Он не содержит добавок молибдена и никеля, что удешевляет трубную продукцию из него.
• 409 — сплав для производства сэндвич-труб, применяемых при строительстве дымоходов, каминов и печей.

Конструкция сэндвич-изделий проста. Он включает в себя кронштейн, настенный и обжимной зажим, колено, фартук, стекло, тройники, ревизии. Размер и количество этих элементов может варьироваться. Они зависят от высоты и мощности конструкции, которую вы планируете сделать.

Чтобы правильно собрать сэндвич-дымоход, необходимо учитывать ряд важных особенностей. Они следующие:

1. Горизонтальные участки конструкции не должны быть длиннее 1 метра.
2. Нормальная и стабильная тяга гарантирована при высоте дымохода 5 и более метров.
3. Над плоской крышей дома срез трубы должен быть более 50 см.
4. В обязательном порядке необходимо выполнять теплоизоляцию элементов дымохода, которые расположены на улице или в неотапливаемых помещениях.
5. Запрещается стыковка труб в толще полов здания и его стен.
6. При прокладке дымохода через кровлю из горючих материалов необходимо установить специальный искрогаситель.
7. Зазор между кровельным покрытием и нержавеющими трубами должен быть не менее 13 см. Это условие необходимо соблюдать даже в том случае, когда кровля была построена из негорючих материалов.

Монтаж дымоходов из нержавеющей стали позволяет сделать три оборота конструкции по всей ее длине. Запрещается поворачивать трубы больше раз.

Вертикальные секции систем дымоудаления устанавливаются «над конденсатом». Это означает, что каждый последующий отрезок трубы всегда монтируется на выходе. Такая схема гарантирует, что влага никогда не просочится внутрь утеплителя.

А вот установка наклонных и горизонтальных секций должна производиться «по дыму» — следующая труба натягивается на ту, что идет от отопительного прибора. Благодаря этому продукты горения без труда продвигаются по дымоходному каналу.

Внутри здания может быть установлена ​​конструкция из нержавеющей стали для дымоудаления. В этом случае дымоход закрывается кирпичной кладкой. Трубы для него можно использовать исключительно теплоизолированные. Более безопасной считается схема, при которой дымоход вынесен на наружную стену. При этом функцию фиксирующего элемента конструкции выполняют специальные кронштейны или металлический несущий профиль.

4 Установка сэндвич-дымохода – пошаговая инструкция

Для начала необходимо сделать разметку по отвесу места выхода конструкции из потолка. В отмеченной точке установим розетку. Проем под него следует утеплить термостойким утеплителем. После этого можно приступать к установке аксессуаров дымохода. Обратите внимание, что труба не должна иметь стыков на участке прохода через потолок.

Проверяем вертикальность конструкции дымохода и начинаем монтаж дымохода от отопительной печи (камина и т.д.) к смонтированной выше трубе. Система собирается последовательно – берем трубу и вставляем в предыдущую. Здесь необходимо правильно подобрать глубину крепления изделий. Оно должно быть не менее половины поперечного сечения (наружного) используемых труб. При меньшей глубине устойчивость дымохода может быть нарушена.

Все стыки отдельных секций конструкции должны быть скреплены хомутами. Они чаще всего идут с сэндвич-трубами. Затем с помощью кронштейна (его обычно нужно приобретать отдельно) изделие из трубы крепится к несущей конструкции. Профи советуют ставить кронштейн через каждые 2 м длины трубы. Важный момент – для крепления отводов и тройников на дымоходе используется отдельный кронштейн.
