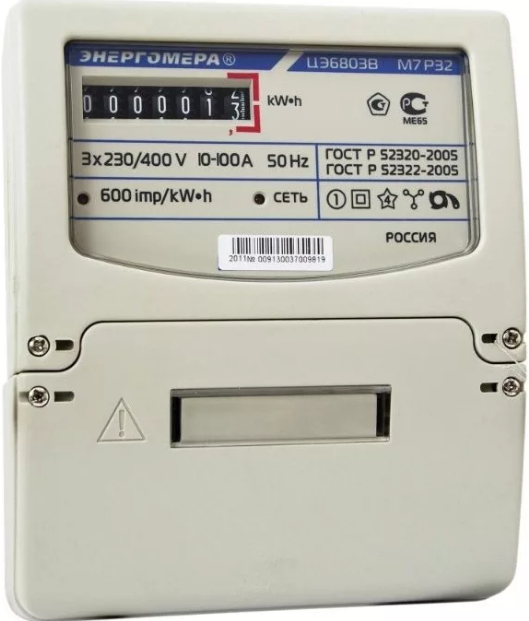

Счетчик электроэнергии трехфазный ЦЭ6803В-Р32 — АО «Энергомера»
Нормативно-правовое обеспечение
- ГОСТ 31818.11-2012 (IEC 62058-11-2012)
- ГОСТ 31819.21-2012 (IEC 62058-21-2012)
Характеристики надежности
- Средняя наработка на отказ — 220000 часов.
- Межповерочный интервал — 16 лет.
- Средний срок службы — 30 лет.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
- Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.
Особенности электросчетчика
- Модификации для прямого, полукосвенного и косвенного включения.
- Универсальный монтаж на DIN-рейку и на плоскую поверхность.
- Исполнения с механическим отсчетным устройством или ЖКИ.
- Исполнения с датчиками магнитного поля и вскрытия крышки клеммной колодки.
- Улучшенные значения стартового тока.
- Стандартный телеметрический импульсный выход.
- Устойчивость к климатическим, механическим и электромагнитным воздействиям.
- Привлекательная цена.
Считывание данных о потреблении со счетчика ЦЭ6803В
| Показатели | Величины |
|---|---|
| Класс точности | 1 |
| Номинальное напряжение, В | 3×230/400 |
| Номинальный (базовый) ток, А | 1; 5; 10 |
| Максимальный ток, А | 7,5; 60; 100 |
| Схема включения | для трехфазных четырехпроводных счетчиков |
| Частота измерительной сети, Гц | 60±3; 50±2,5 |
| Число тарифов | 1 |
| Датчик тока | Шунт |
| Габаритные размеры (ВхШхГ), не более, мм | 170 x 141 x 52 |
| Степень защиты по ГОСТ 14254-96 | IP51 |
| Модификация | Класс точности | Номинальный (базовый) ток, А | Максимальный ток, А |
ЦЭ6803В 1 230В 1-7,5А 3ф.
4пр. М7 Р32Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 1 | Номинальный (базовый) ток, А | 1 |
| 7,5A | Максимальный ток, А | 7,5 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F
Счетчик электрической энергии ЦЭ6803В 1 230В 1-7,5А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 1 | Номинальный (базовый) ток, А | 1 |
| 7,5A | Максимальный ток, А | 7,5 |
3ф. 4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32
| 1 | 10 | 100 |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 10 | Номинальный (базовый) ток, А | 10 |
| 100A | Максимальный ток, А | 100 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
ЦЭ6803В 1 230В 10-100А 3ф.
4пр. Э Р32 F| 1 | 10 | 100 |
Счетчик электрической энергии ЦЭ6803В 1 230В 10-100А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 10 | Номинальный (базовый) ток, А | 10 |
| 100A | Максимальный ток, А | 100 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр. Э Р32 F
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 5 | Номинальный (базовый) ток, А | 5 |
| 60A | Максимальный ток, А | 60 |
3ф. 4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| Э | Тип отсчетного устройства | Дисплей (ЖКИ) |
| F | Датчик магнитного поля |
ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32
Счетчик электрической энергии ЦЭ6803В 1 230В 5-60А 3ф.4пр.М7 Р32
| ЦЭ6803В | Модель | |
| Р32 | Тип корпуса | |
| 1 | Класс точности | 1 |
| 230В | Номинальное напряжение, В | 3×230/400 |
| 5 | Номинальный (базовый) ток, А | 5 |
| 60A | Максимальный ток, А | 60 |
| 3ф.4пр. | Схема включения | для трехфазных четырехпроводных счетчиков |
| M7 | Тип отсчетного устройства | Семиразрядное механическое |
По данным условиям фильтра не найдено ни одной модификации.
| ЦЭ6803В-Р32 | X | X | X | X | X | X | X | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Дополнительные функции: F — Датчик магнитного поля | |||||||||||||||
Тип отсчетного устройства: M7 — Семиразрядное механическое Э — Дисплей (ЖКИ) | |||||||||||||||
Схема включения: 3ф.3пр. — для трехфазных трехпроводных счетчиков 3ф.4пр. — для трехфазных четырехпроводных счетчиков | |||||||||||||||
Максимальный ток: 7,5A — 7,5 А 60A — 60 А 100A — 100 А | |||||||||||||||
Номинальный (базовый) ток: 1 — 1 А 5 — 5 А 10 — 10 А | |||||||||||||||
Номинальное напряжение: 100В — 3×57. 230В — 3×230/400 В | |||||||||||||||
Класс точности: 1 — 1 | |||||||||||||||
7/100 ВДокументация
| Руководство по эксплуатации (для счетчиков с МОУ) | PDF 894 Kb |
| Руководство по эксплуатации (для счетчиков с МОУ и ЖКИ) | PDF 699 Kb |
| Руководство по эксплуатации (порядок снятия показаний) | PDF 333 Kb |
| Руководство по эксплуатации (для счетчиков с ЖКИ, с ЖКИ и датчиком магнитного поля) | PDF 1 Mb |
| Формуляр | PDF 1 Mb |
| Формуляр (Республика Кыргызстан) | PDF 1 Mb |
| Описание типа | PDF 4 Mb |
| Декларация о соответствии ЕАЭС | PDF 937 Kb |
| Сертификат об утверждении типа средств измерений | PDF 521 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Грузия) | PDF 307 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Казахстан) | PDF 354 Kb |
| Сертификат о признании утверждения типа средств измерений (Республика Кыргызстан) | PDF 3 Mb |
| Сертификат о признании утверждения типа средств измерений (Республика Таджикистан) | PDF 943 Kb |
| Сертификат EMC (Польша) | PDF 155 Kb |
