Гаражные ворота своими руками и пошаговая инструкция

Мы продолжаем серию статей на тему «своими руками» или «как можно сэкономить» и сегодня мы разберемся как сделать ворота собственноручно, без помощи дорогостоящих специалистов. Можно сказать, что это плевое дело и его сможет сделать каждый, но это – неправда. Здесь нужны тщательные замеры, желательно чертежи ворот и внимание сварщика, ведь каждый сантиметр разницы диагоналей будет означать, что работа провалилась. Но не так все страшно. Если внимательно и пошагово выполнить наши инструкции, у вас получатся очень Прочные металлические двери. К тому же, неплохие на вид.

Перед тем как сделать ворота надо убедиться в том, что под них сделаны нормальные закладные, которые стоят ровно по уровню. У нас это были металлические толстостенные профильные трубы 200х200 мм. Можно и тоньше. Здесь многое зависит от длины створок, эти закладные были рассчитаны на створки ворот длинной 220 сантиметров. Общая ширина ворот – 440 см.

Размеры гаражных ворот и начало работ своими руками

Начать можно с чего угодно, но, чтобы получить изначальные размеры створок, нужно поставить сверху на опоры стягивающую балку и сделать металлические рамки на двери, исходя из полученных замеров. Размеры гаражных ворот могут быть любые, но лучше отталкиваться от параметров стандартного листа: 250х150. Мы взяли высоту 250 сантиметров, так получится на 1 рез и сварной шов меньше. Балку только «прихвачиваем», чтобы не упала, не завариваем.

Металлические гаражные ворота должны были быть прочными, поэтому и лист использовали 0.3 с усилениями. Но сначала надо было изготовить рамку. Здесь чертеж достаточно прост: отступаем от верхней балки 3 см, от боковой 3 и от желаемого уровня снизу тоже 3-4 сантиметра. Между двумя створками можно оставить около 1-2 см и сделать одну сторону внахлест. Получились замеры прямоугольника, которые мы выложили на земле и сварили по ним рамку с прямыми углами. При изготовлении своими руками рамки ворот можно пользоваться транспортиром или рулеткой (замер диагоналей) ­– так надежнее.

Рамки и усиления делаются из профильной трубы 40х20 мм, после крепления полуавтоматом привариваются еще петли. Гаражные ворота будут распашные, поэтому важно выставить петли предельно точно, чтобы створки не заваливались. Здесь потребуется помощь подсобного работника.

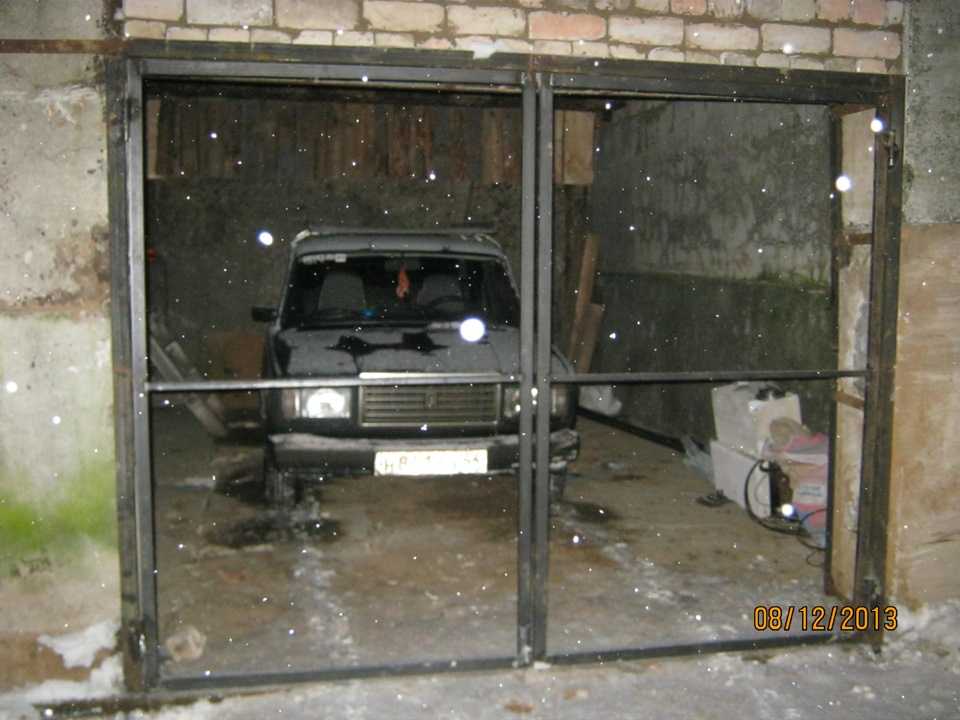

ШАГ 1: выставление рамы. Выставляем рамки на кирпичи или другие вспомогательные предметы, главное – фиксация всей конструкции.

ШАГ 2: выставление зазоров. Вокруг рамки и опор вставляем предметы нужной толщины (мы использовали деревянные планки 20х10 мм и металлические квадратики таких же размеров). Зазоры в гаражных воротах должны быть везде одинаковы.

ШАГ 3: выставляем петли. Петли на одинаковой высоте привариваем к опорам, отвесом и уровнем меряем наклоны. Проводим тестирование данной конструкции.

ВАЖНО: изготовляя ворота своими руками из металла никогда не приваривайте сразу «намертво». Не полагайтесь на глазомер, даже если он ровный, чего почти никогда не бывает, все равно есть риск того, что кривыми окажутся материалы. Сначала «прихватите», потом выполните пусконаладочные работы (открыть/закрыть дверь).

ШАГ 4: выполняем регулировку. По нашему опыту все сделанные распашные ворота в гараж своими руками требовали регулировок. После прихватывания петель и рамки попробуйте синхронно и по очереди закрыть/открыть их. При наличии перекосов нужно выполнить удар или натянуть ручную лебедку в нужную сторону.

ВАЖНО: после натягивания лебедкой и корректировки опор ничего нельзя менять или отпускать, все должно быть в натяжку. Учтите, что под будущим весом створок конструкция может «уходить» немного в бока. Если у вас будут стандартные размеры гаражных ворот, которые гораздо меньше наших, усиления и стойки можно сделать меньше. Допустимые размеры усилений: 15х30, 20х20, а стойки можно вполне сделать 100х100 мм.

После корректировок по уровням можно смело заваривать рамку. Удобнее всего использовать ручную механическую лебедку с усилием 300-700 кг – этого будет достаточно. При изготовлении гаражных ворот своими руками это просто незаменимая вещь. С ее помощью можно выровнять не только легкие рамки, и углы, но и закладные стойки. Диагональ выставлять тоже намного удобнее: натягиваем стойку в нужную сторону и работаем сварочным аппаратом – вуаля!

Створки гаражных ворот своими руками: пошагово и просто

У нас есть готовые прямоугольные рамки, на которые нам нужно приделать металлические листы. Сделать это будет не так и просто, поскольку они: а) тяжелые б) не всегда ровные. Если вам повезло и вы сделали идеально ровную рамку, то рез листа надо будет выполнить только в 1 месте. Если же надо ворота менее высоты листа – тогда хуже, обрезать с двух сторон минимум.

Есть 2 способа как сделать гаражные ворота своими руками: тяжелый и быстрый, легкий и долгий. Легкий способ: прикладываем металлический лист к рамке, делаем замеры по чертежам ворот, прихватываем сваркой к раме. Потом вырезаем по отмеченным местам болгаркой и завариваем дальше.

Тяжелый способ: снимаем мерки по рамке и обрезаем по периметру листы, шлифуем и потом  устанавливаем. В первом случае вам придется недолго держать своими руками на весу лист весом 80 кг примерно. Он будет прикреплен сваркой. Второй вариант подразумевает изготовление готовой конструкции на земле, ее шлифовку и надежду на то, что она идеально подойдет. Но устанавливать будет физически легче, просто дольше и больше замером сделать. Зато вы ставите уже готовое и легко сделанное.

У нас рук было не так и много сначала, решили идти быстрым путем и приварили по периметру сначала листы. Замеры выполняли несколько раз, чтобы сделанные ворота в гараж своими руками идеально подошли в проем. Все так и было, с двух краев только подровняли болгаркой. Второй лист немного сложнее было выровнять, поскольку надо было сделать идеальный напуск 1 см по отношению к другому листу. Здесь снова помогла лебедка, уровень и несколько точек сварок для предварительных замеров.

После крепления створок и подвеса всего на петли убедитесь, что уровни везде сохранились и все работает как надо. Аккуратно закройте ворота и переходите к тотальной фиксации к стенам, армированному поясу и закладным.

Установка ворот своими руками и крепление к стенам

По всем строительным нормам крепление ворот можно выполнить анкерами к пенобетону и свариванием с армированным поясом – больше мало кто делает. Но изготовляя ворота в гараж своими руками не хочется экономить – лучше чаще варить. Прочнее будет и нет риска что под весом тяжелого металла и длинных створок ворота просядут. Листы приварены, хоть и не усилены еще, самое время намертво закрепить закладные к стенам и армопоясу.

Мы уже рассмотрели частично, как сделать железные ворота своими руками, но это пока что автономная конструкция, которую надо закрепить как следует. Еще нельзя снимать растяжки, которые мы установили ранее. Теперь нам нужно следовать аккуратно последовательной инструкции по закреплению и важно ничего не перепутать.

ЭТАП 1: крепим верх опор между собой и стеной. Чаще всего поверх стен из пенобетона делают армированный пояс и ворота крепятся к нему. Нам надо вырезать металлические пластины и прутики (не столь важно), приварить их к верху стоек. Другой край просто заводим примерно в центр будущего пояса. Такие «жгутики» надо поделать со всех сторон опор для ее монолитности.

ЭТАП 2: завариваем намертво балку. Верхняя балка (у нас это труба 200х200) теперь уже не нуждается в корректировки диагонали и полностью должна быть обварена.

ЭТАП 3: заливаем сверху в стойки бетон. Это предотвратит их «игру» и намертво установит. Раствор желательно очень жидкий, чтобы все было максимально монолитно и по «фирменному», хоть и своими руками сделано.

ЭТАП 4: снимаем растяжки, лебедки. Проверяем на всякий случай работоспособность конструкции (аккуратно), закрываем на замок. Заливаем армированный пояс сверху стен, все просматриваем, завариваем намертво петли к полотну и рамке, оставляем бетон отвердевать.

Теперь мы рассмотрели, как сделать гаражные ворота и у нас готовая конструкция. Останется подождать около 1-2 недель, пока отвердеет бетон и «доработать напильником». Нам надо будет еще приварить усиления полотна ворот, сделать ниши под утепление (опционально).

Усиления и установка замка на воротах в гараже

Прошло немного времени и теперь можно продолжить наши работы в будущем гараже, установить замок и усиления. Прежде мы рассмотрели, как сделать ворота своими руками, но еще не поставили замок и не оформили красиво. Конструкция закреплена и можно смело использовать ее, доработаем как полагается и сделаем. Рассмотрим пошагово наши доработки по воротам:

ШАГ 1: довариваем косые усиления сверху и снизу листов. Достаточно будет на ¼ длины стороны делать усиления: они придадут жесткость изделию. Точечная сварка через каждые 5-10 сантиметров.

ШАГ 2: свариваем короб под замок своими руками. Мы использовали обычный плоский замок (дешевле и надежнее). Поэтому достаточно просто обварить короб вокруг замка примерно равный его объему.

ШАГ 3: фиксация замка. С торца двери просверливаем 2 (3 или 4, в зависимости от типа замка) отверстия для крепления основания замка. Вставляем замок в короб, привинчиваем к рамке, завариваем короб с тыльной стороны.ШАГ 5: монтаж «запорной арматуры». Довариваем замок для фиксации створок. Слишком громоздкий не выбирали специально, поскольку он имеет сугубо декоративный вид и для удобства.

Единственный недостаток такого монтажа замка в том, что для его замены нужна будет болгарка, которой отпилить несколько точек сварки. Хотя, возможно это даже преимущество, поскольку замок часто менять не нужно. А вот злоумышленники явно не смогут справиться без тяжелого орудия.

Теперь инструкция как сделать ворота в гараж своими руками можно считать раскрыта полностью. Остается только покрыть грунтом и покрасить. Если сварщик работал не очень аккуратно, тогда есть смысл еще шлифовать места сварки в торцах.

Удачной всем стройки и чрезвычайно прочных ворот в гараже!

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

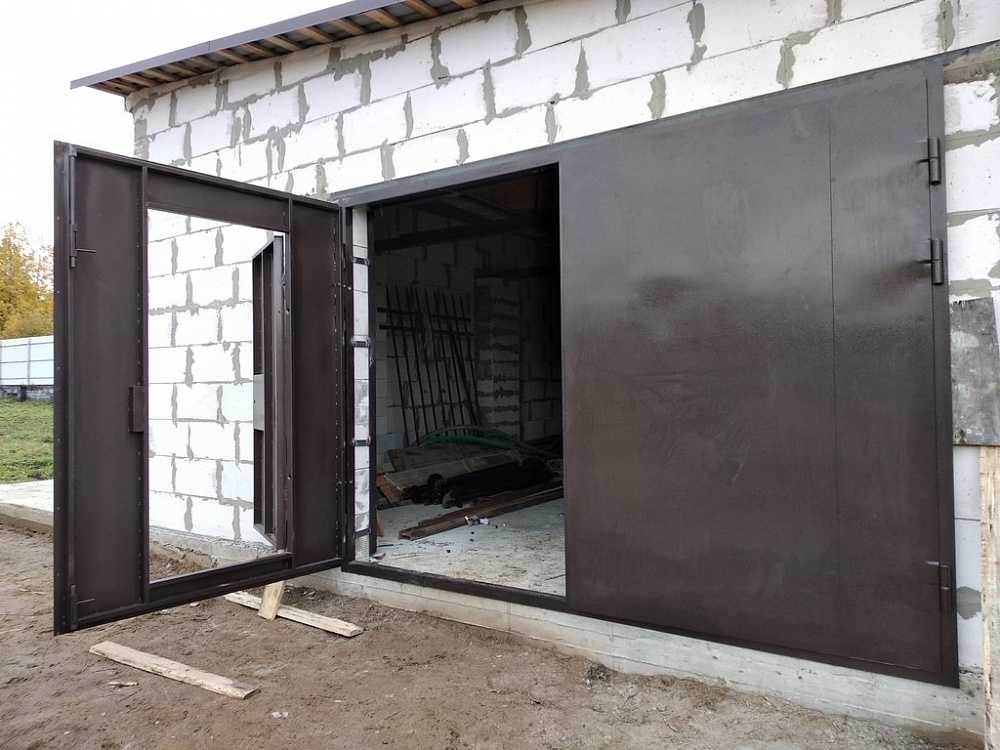

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки.

Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов.

Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

Как установить гаражную дверь (сделай сам)

Обновлено: 11 февраля 2020 г.

Советы, подсказки и то, о чем вам не говорят инструкции.

Следующий проект›

Семейный мастер на все руки

Гаражная дверь разваливается? Следите за тем, как наш эксперт показывает, как безопасно установить новую гаражную дверь и как снять старую.

Авторы журнала «Сделай сам» журнала «Семейный мастер на все руки»

Time

Полный день

Сложность

Средний

Стоимость

Варьируется

Обзор установки новых гаражных ворот

Этот вес в сочетании с изнашивающейся фурнитурой делает старые гаражные ворота частым местом домашних аварий. Тем не менее, многие из нас входят и выходят из дома через дверь гаража гораздо чаще, чем через обычную входную дверь.

В этой статье мы расскажем вам, чем безопасная дверь отличается от небезопасной. Мы также дадим вам полезные советы, которые вы вряд ли найдете в инструкциях производителя, чтобы правильно и безопасно установить новые гаражные ворота с торсионной пружиной и натяжением своими руками. Самостоятельная установка новых двойных гаражных ворот сэкономит вам несколько сотен долларов и займет от восьми до двенадцати часов, если вы достаточно практичны. Вы можете выполнить большую часть проекта по установке новых гаражных ворот самостоятельно, но вам следует нанять помощников для снятия старой двери.

ВНИМАНИЕ!

Наймите профессионала, чтобы снять напряжение с существующей системы торсионных пружин.

Два типа пружин

Фото 1: Боковые пружины: Ослабьте натяжение боковых пружин

Ослабьте натяжение боковых пружин растяжения, подняв дверь и зафиксировав ее на месте с каждой стороны с помощью пары плоскогубцев . Привяжите удлинительную пружину к направляющей ролика, затем отсоедините трос от каретки плоскогубцами.

Защитная стяжка для пружин

Удерживайте пружины на месте, привязав их к направляющей, прежде чем отсоединять трос.

Только для профессионалов: Работа с торсионными пружинами

Профессионал будет использовать специальные инструменты, называемые намоточными стержнями, для ослабления натяжения. Делать это самостоятельно без соответствующих инструментов и опыта крайне опасно.

Фото 2: Снимите старую дверцу

Опустите дверцу и демонтируйте ее, сняв фурнитуру. Опустите двустворчатую дверь, наняв как минимум двух помощников, чтобы помочь с весом, и поместите блок 2 × 4 под дверь, чтобы не раздавить ногу или палец, когда она опускается. Снимайте секции по одной, отсоединяя ролики и кронштейны. Если у вас есть окна, заклейте их скотчем, чтобы предотвратить разлетающиеся осколки, если они разобьются. Затем удалите старые роликовые направляющие и оставшееся оборудование.

Фото 3: Установите первую секцию

Отцентрируйте и выровняйте первую секцию после установки кронштейнов. Дверь должна быть ровной, даже если пол не ровный, поэтому используйте прокладки под секцией, чтобы выровнять ее. Резиновая прокладка на нижней секции заполнит щели, образовавшиеся из-за неровности пола. Чтобы удерживать уровень на месте, прикрепите его скотчем к секции. Чтобы удерживать секцию на месте, слегка вбейте гвоздь 16d в раму и согните его над секции. Добавьте скобы и ролики, прежде чем устанавливать их на место, и ставьте одну секцию поверх другой, пригвождая пальцы ног по мере подъема.

Фото 4: Установка распорки

Установите распорку жесткости поверх верхней секции стальных ворот так, чтобы секция лежала горизонтально. Затем установите кронштейн сошника, который заменяет центральный кронштейн, между двумя верхними секциями. Пока вы работаете над секциями, защитите их от царапин, положив обрезки ковра на козлы. Теперь вставьте ролики в кронштейны роликов.

Пружины для гаражных ворот бывают двух типов: торсионные (см. выше), которые крепятся на перемычке над дверью, и удлиняющие (фото 1), которые плавают над верхней роликовой направляющей. В прошлом пружины растяжения были более безопасными в установке, но не имели сдерживающих тросов, проходящих через центр пружины. Без кабеля эти пружины становятся опасными, тяжелыми хлыстами, когда ломаются. Они также имеют тенденцию быть более шумными, чем торсионные пружины, и мы рекомендуем вам использовать их только в том случае, если у вас нет 12-дюймового пространства над дверью, которое требуется для торсионной пружины.

Пружины кручения имеют три преимущества перед пружинами растяжения: они тише, надежнее и их легче настроить. Торсионные пружины работают тише, потому что пружина не стучит по роликовой дорожке. Они безопаснее, потому что когда пружина ломается, она обычно остается на стержне. Наконец, вы можете точно отрегулировать натяжение торсионной пружины, чтобы дверь была идеально сбалансирована. Настройка натяжения торсионных пружин всегда была очень опасной, но доступны системы торсионных пружин и пружин растяжения с простым натяжением своими руками (Фото 7). Если вы не используете одну из этих удобных для самостоятельной работы и простых систем натяжения (Clopay EZ-Set Spring и Wayne-Dalton TorqueMaster — это две марки), вам следует нанять профессионала для ослабления и регулировки натяжения торсионной пружины.

Покупка стальной двери

Фото 5: Установка роликовых направляющих

Сначала установите вертикальные роликовые направляющие, обернув изогнутую кромку вокруг роликов. Верх этих гусениц должен быть примерно на 8 дюймов ниже верха верхней секции. Подождите, чтобы установить верхние гусеницы, пока этот шаг не будет завершен. Проверьте уровень верхней секции, чтобы убедиться, что верхние части вертикальных роликовых направляющих находятся на одном уровне друг с другом. Нижняя часть роликовых дорожек должна находиться на расстоянии не менее 1/8 дюйма от бетонного пола. После выравнивания и монтажа этих гусениц установите верхние роликовые (горизонтальные) гусеницы.

Фото 6: Выравнивание верхних направляющих

Выравнивание верхних направляющих роликов, осторожно приподняв дверцу наполовину. Зафиксируйте его на месте с помощью двух зажимных плоскогубцев и установите опорные кронштейны на заднюю часть направляющих с помощью перфорированного уголка размером 1-1/4 дюйма (можно приобрести в домашних центрах и хозяйственных магазинах). Установите стопорные болты 1-1/2 x 1/4 дюйма с резьбой внутрь гусеницы на конце каждой верхней гусеницы.

Фото 7: Установите торсионную пружину и стержень

Поместите пружину и стержень в их кронштейны и присоедините тросы, следуя инструкциям производителя. (Здесь показана пружина EZ-Set Spring производства Clopay.)

Натяжение пружины

Используя дрель, натяните торсионную пружину. В этой системе для двустворчатой ​​двери используется одна пружина, но многие производители используют две пружины для двустворчатой ​​двери. Нарисованная линия на пружине служит индикатором количества витков, которые вы делаете на пружине. Чтобы стержень не проворачивался, пока вы добавляете натяжение, прикрепите фиксирующие плоскогубцы к стержню на обоих концах пружины. Нанесите смазку для гаражных ворот на пружину.

Стандартные двустворчатые гаражные ворота имеют высоту 7 футов и ширину 16 футов. Стандартные одностворчатые двери имеют высоту 7 футов на 8 или 9 дюймов.футов в ширину. Поскольку двери такие большие, в нескольких домашних центрах и только в некоторых магазинах гаражных ворот есть много дверей на складе, поэтому рассчитывайте заказать одну, а не покупать ее с полки. Гаражные ворота изготавливаются из дерева, стеклопластика и стали. Стальные двери, такие как наши, легкие, не требуют обслуживания, доступны по цене, легкодоступны и имеют изоляционную способность до R-19.

Вы можете выбрать один из трех основных типов стальной двери: (1) только стальная; (2) сталь с изоляцией внутри; и (3) сталь с обеих сторон с изоляцией от 1-3/8 до 2 дюймов. Другими особенностями, которые увеличивают стоимость, являются более толстая изоляция и окна, особенно изолированные окна. Системы натяжения, сделанные своими руками, также немного увеличивают стоимость двери. Обязательно укажите, что именно вы хотите.

Когда вы устанавливаете новую дверь гаража, замените также всю фурнитуру. Если ваш автоматический открыватель не имеет системы автоматического реверса с фотоэлектрическими датчиками, замените ее. Для дверей с открывателями также требуются две дополнительные детали, которые вы видите на фото 4: опорная стойка (обычно входит в комплект двери) и скоба открывателя (не входит в комплект). Для дверей с торсионными пружинами, расположенными над дверью, потратьте около 50 долларов, чтобы профессионал гаражных ворот снял натяжение.

После установки новой двери удалите старый стопорный материал с наружной стороны двери и замените его материалом с резиновым уплотнительным уплотнителем (доступен в центрах по уходу за домом). Установите стопорный материал при закрытой двери и прислоните прокладку к двери под углом 45 градусов.

Семь ключей к безопасной дверной системе

Легкий вес. Утепленные двойные стальные двери, даже самые тяжелые, обычно весят от 150 до 200 фунтов, что составляет менее половины веса дверей из дерева или твердого картона, которые они заменяют. И хотя вес не является проблемой, если пружины правильно натянуты, все пружины со временем ослабевают и ломаются. Если вы видите, что пружина может нуждаться в ремонте, ознакомьтесь с этим руководством по ремонту пружин гаражных ворот.

Сопротивление защемлению. Наиболее распространенная травма гаражных ворот — это сломанный или даже ампутированный палец, когда он застревает между секциями во время движения ворот. Чтобы предотвратить эти несчастные случаи, ищите дверь с секциями, устойчивыми к защемлению.

Защитные тросы. Когда старые пружины растяжения ломаются, пружины и тросы становятся тяжелыми хлыстами, которые повреждают автомобили и даже травмируют людей. Чтобы решить проблему биения, производители теперь предлагают сдерживающие тросы, проходящие через центр боковых удлинительных пружин. Если у вас есть пружины растяжения и вы не планируете заменять дверь, убедитесь, что пружины имеют эти удерживающие тросы, или поручите их установку профессионалу.

Безопасные автоматические открыватели дверей. Все автоматические открыватели теперь должны иметь механизм автореверса и фотоэлементы, расположенные у пола по обеим сторонам двери (см. фото). Если дверь закрывается и луч между глазами прерывается, дверь автоматически реверсируется. Если глаза не связаны, дверь не будет работать. Инструкции по установке нового механизма открывания гаражных ворот см. в разделе Установка устройства открывания гаражных ворот.

Надежное крепление и направляющие. Кронштейны торсионных пружин должны быть прочно закреплены на деревянном перекрытии над дверью. Опорные кронштейны роликовой дорожки и сошник должны быть надежно закреплены болтами к стропилам.

Ежегодное техническое обслуживание. Ежегодно проверяйте все гайки и болты на рельсах и роликах, чтобы убедиться, что они надежно затянуты. Проверьте состояние всех кабелей, чтобы убедиться, что они не изношены и не изношены. Смажьте ролики и пружины смазкой для гаражных ворот (см. Как починить шумную гаражную дверь для получения советов по обслуживанию и решению проблем). Ворота должны работать плавно и должным образом сбалансированы. Проверьте баланс, отключив открыватель и опустив дверь наполовину – дверь должна удерживать свое положение. Если это не так, отрегулируйте натяжение пружины или замените пружины.

Расположение переключателя открывателя. Дети любят играть с автоматическими открывателями дверей. Чтобы они этого не сделали, устанавливайте любые выключатели на высоте не менее 5 футов над полом.

Необходимые инструменты для этого проекта по установке гаражных ворот

Подготовьте необходимые инструменты для гаражных ворот для этого проекта «сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Разводной ключ
• Аккумуляторная дрель
• Уровень
• Записывающие плоскогубцы
• Rags
• Безопасные очки
• Sawhorses
• Гребца/Стоки набор
• Установка. время. Вот список.
  • Шнур или веревка
  • Система легкого натяжения
  • Комплект для гаражных ворот
  • Смазка для гаражных ворот
  • Стопор для гаражных ворот с резиновым уплотнением
  • Малярная лента
  • Кронштейн привода
  • Прокладки

  Первоначально опубликовано: 18 января 2019 г.

  19 Недорогие чертежи самодельных гаражных ворот

  Не все используют свой гараж для парковки автомобиля. Большинство людей просто используют его как дополнительное место для хранения или даже как спальню для гостей, писем, домашних животных и подростков. Но независимо от того, используете ли вы его для проживания или случайных вещей, полезно, если вы можете сохранить его в безопасности. И поскольку эти высокотехнологичные коммерческие двери очень дорогие, давайте найдем несколько идей по созданию гаражных ворот своими руками.

  1. Как построить ворота для гаража – я люблю мастерить

  Как видно из плана в этом видео, построить гаражные ворота своими руками довольно просто. Конструкция не такая сложная — вам просто нужно обязательно использовать диагональные перекладины, чтобы сохранить целостность двери. А если у вас дома нет электроинструмента, несите конструкцию в магазин.

  Почему? Потому что, если у вас есть точные размеры, которые вам нужны, многие хозяйственные магазины урежут их для вас. Тогда вам останется только собрать детали. И если вы выберете 2 x 4 от Lowes или Home Depot, проверьте уровень влажности и при необходимости высушите их в течение нескольких дней.



  2. Ремонт гаражных ворот – Семейный мастер на все руки

  Когда кто-то заявляет, что может построить гаражные ворота за один уик-энд, они имеют в виду, что могут построить гаражные ворота за один уик-энд. Потому что… как пишут в интернете… пробег может меняться! Чтобы соответствовать их графикам, вам понадобится их точный набор навыков, так что возьмите это с лотом соли!

  Тем не менее, руководство хорошо организовано и относительно легко для понимания. Он предлагает использовать кедровую доску для конструкции и работать с гвоздевым пистолетом в крайние сроки. Используйте клей для чернового пола, так как он достаточно прочный, и, если цвет имеет значение для вас, приобретите подходящий герметик или силикон под покраску.

  Проверить детали



  3. Промышленные гаражные ворота своими руками – BMCO

  Вы, вероятно, строите гаражные ворота для домашнего использования, но если вы водите тяжелый грузовик или храните в этом гараже ценные вещи, возможно, стоит построить что-то, что соответствует промышленным стандартам. Это означает, что ваша дверь может иметь усиленные панели, надежные замки и изоляцию.

  Он также может быть устойчивым к атмосферным воздействиям, небьющимся и защищенным от протаранивания на тот день, когда кто-то попытается проехать через дверь гаража, преднамеренно или нет! Эта версия представляет собой двойную дверь, изготовленную из стали и дерева. Его длина составляет около 6 метров — это почти 20 футов! Наденьте сварочные очки!



  4. Как построить гаражную дверь – как это работает

  Это руководство поможет вам построить гаражную дверь с тремя панелями. Эти секции расположены сбоку, поэтому их можно легко катить вверх и вниз по направляющей и убирать в сторону, когда дверь открыта. Вы можете добавить эстетические штрихи, такие как дверные ручки в стиле ретро, ​​или поиграть с цветами.

  Вы можете изготовить дверь из фанеры, чтобы получить доступный вариант, или использовать переработанные доски, если вы хотите что-то более прочное. Но если вы выбираете более толстые доски, убедитесь, что они достаточно широкие, чтобы сделать три панели. Вам также могут понадобиться более прочные петли, чтобы справиться с дополнительным весом досок из твердой древесины.

  Проверить детали



  5. Гаражные ворота самодельные – Дидье Мукенди

  Когда вы строите гаражные ворота своими руками с нуля, вы можете получить древесину из разных мест. Строительные магазины — ваш лучший выбор, если вам нужна свежая древесина, поэтому загляните в Lowes, Home Depot или местный аналог. Эти магазины часто готовы предварительно распилить древесину, если у вас нет инструментов.

  Основная идея состоит в том, чтобы собрать структурные секции из 2 x 4, шпилек или металлических стержней, а затем собрать фанерные панели поверх каркаса. Если вам нужно, вы можете нанести изоляцию между передней и задней панелями, и вы также можете найти ее в хозяйственных магазинах. Краска или морилка являются дополнительным декором.



  6. Самодельные гаражные ворота «каретный домик» — инструкции

  Хорошо иметь точное описательное название для того, что вы строите. Но если вы делаете проект своими руками, может быть неприятно, когда вы не можете найти в магазине ничего с пометкой «каретный дом». По сути, это гаражная дверь, которая открывается и закрывается горизонтально, а не вертикально.

  Название происходит от навесов для телег или дверей карет, которые раньше использовались для содержания лошадей, поэтому двери гаража будут иметь боковые петли, окна и сайдинг из досок и реек в стиле сарая. Зная это, вы можете купить соответствующие детали — 2 x 4 для досок, узкие планки обрешетки и стеклянные панели.

  Проверить детали



  7. Могу ли я построить гаражную дверь за 45 долларов? – Perpetual Projects

  Вы, наверное, думаете неаааааааааааааааааааааааааааааааааааааааааааааааааааа! Ну вроде. Вы должны купить маленькие гаражные ворота со скидкой и переделать их, чтобы сделать большие ворота нужного размера. И требуется невероятная удача, чтобы найти дизайны, которые достаточно похожи, чтобы их можно было убедительно объединить в один.

  Эта цифра в 45 долларов покрывает только восстановленные двери, но вам все равно придется покупать петли, ролики и другие аксессуары — это еще 100 долларов или около того. Кроме того, вам понадобятся высококлассные электроинструменты и первоклассные навыки работы с деревом — это не работа для горожанина, если вы не выросли в мастерской.



  8. Простые шаги по сборке раздвижной двери для гаража своими руками

  Французские двери или французские окна — стильный выбор для вашего двора. Особенно, если у вас есть бассейн, хороший ландшафт или красивый вид. Однако вы не можете построить стеклянные гаражные ворота, так как насчет сплошной раздвижной двери? Единственным недостатком является то, что вам нужно много места для слайдера. №

  При вертикальных или горизонтальных дверях прихожая поднимается вверх и располагается параллельно потолку. Или двери могут складываться и/или откидываться и прислоняться к внешним стенам, поэтому расстояние не является проблемой. Но с раздвижными дверями вам придется создать дорожку, которая врезается в стену. Это выглядит здорово!

  Узнать подробности



  9. Как сделать гаражные ворота — Документальные фильмы DSC

  Гаражные ворота в этом видео изготовлены не вручную, а механически. Но, наблюдая за тем, как это делается на заводе, вы можете почерпнуть несколько идей и перепроектировать конструкцию, которую сможете изготовить дома. Вот несколько предложений. Гаражные ворота в этом видео имеют распашные рулонные панели.

  Дверь должна быть легкой, поэтому, несмотря на то, что доступны сталь, дерево, алюминий или винил, используйте более тяжелые материалы для конструкции, а затем дополните их листовыми компонентами, чтобы дверь оставалась полой. Изоляция средней части не является обязательной. Однако не экономьте на роликовом механизме.



  10. Три простых самодельных проекта, которые помогут починить дверь гаража

  У людей изменение прически или цвета волос может сделать вас совершенно другим человеком. И вы можете применить этот принцип и к гаражным воротам. Нанеся свежий слой краски или обновив дверную отделку, ваш дом будет выглядеть так, как будто вы установили совершенно новую дверь!

  Во-первых, устраните любые практические проблемы, заменив уплотнитель на V-образные полоски. В противном случае влага может повредить саму дверь и любые предметы внутри гаража. Вы также должны проверить гниющую отделку и отремонтировать ее. Эти два решения должны предотвратить прилипание двери. Закончите с новой эстетикой.

  Узнать подробности



  11. Необычный способ изготовления складных гаражных ворот с теплоизоляцией

  Обычный мастер делает гаражные ворота своими руками из случайных кусков дерева. Но если вы обучены сварке или являетесь очень практичным любителем, вы можете укрепить дверь металлом. Тот, что изображен здесь, сочетает в себе различные элементы дизайна для безопасного, великолепного и функционального результата.

  Ворота гаража состоят из трех панелей. Одна распахивается, как обычная дверь. Два других складываются горизонтально, прежде чем открыть гараж. Средние панели имеют прорези 2 x 4, заключенные в металлические рамы, между которыми проложены листы перерабатываемой изоляционной пены. Добавьте морилку для деревенского стиля.



  12. Пять идей переделки гаражных ворот своими руками – домашняя подача

  Ранее мы предлагали сделать несколько ремонтных работ, а затем обновить визуальный стиль ваших гаражных ворот. Это удобный вариант гаражных ворот своими руками, потому что он обновляет внешний вид, не делая все с нуля. Вот еще несколько идей, как придать вашей старой гаражной двери свежий вид.

  Если это раздвижная или раздвижная дверь, проверьте направляющие и очистите их. Избавьтесь от ржавчины с помощью стальной мочалки, наждачной бумаги или губки, а затем обработайте уксусом. Чтобы украсить внешний вид гаражных ворот, вы можете использовать морилку, краску, обшивку гаражных ворот, фреску или внешние акценты.

  Проверить детали



  13. Деревянная цельная гаражная дверь — All Pro

  Гаражные ворота, сделанные своими руками, которые мы рассматривали, в основном представляли собой композитные материалы, которые можно было свернуть или сложить. Но если вам не нужны все эти петли, вы можете сделать односекционную дверь. Просто нужно быть очень осторожным, чтобы не стать слишком тяжелым. Использование фанеры для наружных панелей позволит снизить вес.

  Эта дверь должна совпадать с дверью соседа, иначе ТСЖ может вызвать раздражение, так что это полезное руководство, если дизайн, цветовая гамма и стиль являются для вас приоритетами. Аккуратно загерметизируйте дверь, чтобы внутрь не попал холодный воздух или влага. И трижды проверьте баланс, так как это всего лишь одна деталь!



  14. Дешевая гаражная дверь своими руками – eHow

  Главное, что мешает вам построить собственную гаражную дверь, – это роликовая направляющая. Он имеет несколько движущихся частей, включая сверхмощные пружины, и вам потребуются первоклассные технические навыки, чтобы установить его. Если ваша потолочная направляющая цела, то все, что вам нужно заменить, — это дверные панели и петли.

  Но если у вас нет роликовой дорожки или она повреждена сверх ваших возможностей, пропустите суету и просто установите обычные двери, которые распахиваются или сдвигаются вбок. Они должны быть достаточно большими, чтобы закрыть отверстие, и ваши варианты включают вертикальные экраны, перепрофилированные двери шкафа или двери сарая.

  Проверить детали



  15. [Сделай сам] Изготовление двустворчатых гаражных ворот II Membuat Pintu Lipat Garaj

  Давайте посмотрим на что-то одновременно модное и выразительное. Это гаражные ворота, которые раскладываются горизонтально, а не вертикально, и они достаточно легкие, чтобы их можно было поднять вручную. Видео не на английском языке, но лента довольно проста, поэтому легко следовать инструкциям.

  В крайнем случае вы можете включить автоматические подписи YouTube, особенно когда он называет компоненты, которые вы не узнаете. Этот дизайн хорошо работает, если вы предпочитаете металл дереву. Но вы заметите, что сложенная часть остается открытой как своего рода навес, поэтому проверьте, соответствует ли это вашим местным правилам…



  16. Ремонт и модернизация гаражных ворот своими руками – AHS

  Есть несколько причин, по которым вам может понадобиться новая гаражная дверь. Может быть, текущий старый и провисший, поэтому он пропускает воздух и сырость в ваше хранилище. Также может быть, что у предыдущего владельца были странные вкусы, не совпадающие с вашими. Или ваш новый партнер ненавидит этот дизайн.

  Вы можете просто присмотреться и купить новую дверь, но это обойдется вам в тысячи долларов! Как мы намекали ранее, вы можете значительно сэкономить, просто устранив повреждения и обновив фасад гаражных ворот. Протрите датчики, чтобы удалить грязь. Затяните гайки и болты. Смажьте подвижные части.

  Проверить детали



  17. Моя самодельная гаражная дверь — Jules 2C

  В этом посте демонстрация описывается как «второе самое скучное видео на YouTube». И будь то управление ожиданиями или реверсивная психология, вы не можете не щелкнуть! В видео не показано, как сделать гаражную дверь своими руками, но эту концепцию легко воспроизвести.

  Эта дверь поднимается вверх, но вместо того, чтобы катиться по изогнутой направляющей, она использует диагональные опорные стойки, чтобы подниматься вверх. Когда опорные стойки полностью выдвинуты, дверь скользит внутрь без каких-либо выступов. Дверь изготовлена ​​из перевернутых кровельных листов с двумя прочными пружинами для их удержания.



  18. Самоустанавливающиеся рулонные гаражные ворота — простая установка

  Профессиональная установка электроники может обойтись дорого, а варианты, сделанные своими руками, помогут сэкономить деньги. Так что, если вы находитесь в Великобритании, вам понравится возможность спроектировать свои гаражные ворота онлайн, а затем просто дождитесь прибытия компонентов. Этот веб-сайт позволяет настроить цвет и текстуру гаражных ворот.

  Вы можете обшить его классическим красным деревом или более современным серым цветом, также известным как антрацит. И, несмотря на самостоятельную сборку, в вашей двери сохранились все современные атрибуты роликового механизма. Он достаточно прочный, чтобы оставаться на ногах, но достаточно простой, чтобы вы могли сделать это самостоятельно. А еще вы сэкономите!

  Узнать подробности



  19. Сделай сам гаражные ворота и сэкономь деньги

  Мы рассмотрели несколько фанерных гаражных ворот, и это действенный способ сократить расходы.
