Сечение провода и автомат: Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Содержание

Таблица автоматов по мощности и току. Выбор автомата по сечению кабеля таблица

Друзья приветствую всех на сайте «Электрик в доме». Мне на почту часто приходят письма с просьбой разъяснить правильно ли выбран автомат. Я понял, что для вас этот вопрос актуален, поэтому в данной статье будет таблица автоматов по мощности и току, по которой Вы с легкостью сможете выбрать автоматический выключатель под свою нагрузку и сечение кабеля.

Главной функцией автомата является защита электропроводки от перегрузки, которая приводит к разрушению изоляции электрического кабеля, короткому замыканию и пожару. Для того чтобы избежать проблем с электропроводкой в обязательном порядке устанавливают автоматические выключатели.

Конструктивно такой аппарат состоит из теплового и электромагнитного механизмов отключения (расцепителей).

Главной задачей электромонтажника является грамотный расчет характеристик автомата для его долговечной, стабильной работы и выполнения тех функций, которые на него возложены.

Ремонтные работы вследствие выхода из строя электропроводки – сложное и очень дорогое дело. Более того, от правильного выбора защитных устройств зависит жизнь и здоровье человека, поэтому важно подойти к этому вопросу очень ответственно.

В этой статье будет представлен правильный алгоритм выбора автоматических выключателей в зависимости от номинала и других характеристик.

Шкала номинальных токов автоматических выключателей

На корпусе автоматических выключателей производителем всегда указываются главные характеристики устройства, его модель, серийный номер и бренд.

Главной и самой важной характеристикой автомата является значение номинального тока. Она показывает максимально допустимый ток, который может долго проходить через автоматический выключатель без его нагрева и отключения. Значение тока измеряется и указывается в Амперах (А). Если номинальный ток, протекающий через устройство, будет превышен, то защитный автомат отключится и разомкнет цепь.

Модели автоматов имеют стандарт значений номинального тока и бывают 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А. Бывают и более мощные приборы, но в быту они не используются и предназначены только для специальных задач в промышленности.

Согласно нормативно-технической документации номинальный ток для любого автоматического выключателя указывается для работы прибора при температуре окружающей среды +30 градусов Цельсия.

Устанавливают автоматы в электрощитах на дин-рейку по несколько штук в зависимости от количества защищаемых линий. При одновременном расположении нескольких устройств вплотную друг к другу они «подогревают» друг друга, это приводит к уменьшению значения тока, который они могут пропустить без отключения. В связи с этим в каталогах и инструкциях к приборам защиты производители часто указывают поправочные коэффициенты для размещения групп выключателей.

Важность время-токовой характеристики

Некоторые электрические приборы имеют высокий пусковой ток при включении. Его значение бывает выше номинального тока автомата, но действует он краткое время. Для электрического кабеля такой ток не представляет опасности (если его величина в разумных пределах соотносится с типом кабеля), но автомат может срабатывать при пусковом токе, воспринимая это как перегрузку.

Для того чтобы не происходило постоянных отключений из-за запуска устройств с высокими пусковыми токами, автоматы имеют разделение на типы по время-токовой характеристике.

Конструктивно автоматический выключатель состоит из двух расцепителей: электромагнитного и теплового.

Электромагнитный расцепитель предназначен для отключения устройства при коротком замыкании. Для работы такого механизма отключения в автомате используется электромагнитная катушка и соленоид. При многократном превышении значения электрического тока появляется магнитное поле в катушке, та задействует соленоид и он отключает автомат.

Автоматические выключатели имеют характеристику по току короткого замыкания (предельный ток отключения), которая по номиналу бывает в 3, 4,5, 6 и 10кА. Для бытовых целей при устройстве защиты в квартире или доме чаще всего применяют автоматы с номиналом тока КЗ 6кА.

Тепловой расцепитель – это пластина, состоящая из двух различных металлов.

При длительной нагрузке, превышающей номинальный ток, эта пластина нагревается, выгибается, воздействует на рычаг расцепителя и устройство отключается. Главная задача такого механизма – защищать линию от долговременных перегрузок выше номинального тока автомата.

Чтобы не думать о том, какую нагрузку включить в розетку, не рассчитывать постоянно суммарную мощность приборов и не думать о пусковых токах была придумана характеристика по времени-току.

Данная характеристика показывает время и ток, которые влияют на отключение аппарата. На автоматах она указывается буквой В, С или D.

Автоматические выключатели с одинаковыми номиналами и различной время–токовой характеристикой будут отключаться в разное время и с разным током превышения.

Такое разделение автоматов является очень удобным и позволяет уменьшить количество ложных отключений.

В соответствии с ГОСТ Р 50345-2010 существует три стандарта время-токовых характеристик:

  1. B – превышение в 3 - 5 раз от номинального тока, самые чувствительные автоматы имеют такую характеристику и применяются в сетях с приборами не имеющими больших пусковых токов.
  2. C – превышение в 5 - 10 раз от номинального тока, самая популярные автоматы с такой характеристикой, они используются в квартирах и частных домах.
  3. D – превышение в 10 - 20 раз от номинального тока, используется для защиты сетей с оборудованием имеющим высокие пусковые токи и кратковременные перегрузки.

Почему автомат С16 не отключится при токе 16 Ампер?

Теперь давайте попробуем понять, почему при сечении электрического кабеля 2,5 кв.мм, который выдерживает ток 25А (ПУЭ таблица 1.3.6) должен защищать автоматический выключатель на 16А, а не на 25А.

Все дело в тепловом расцепителе, который нагревается со временем при воздействии нагрузки и защищает от длительного превышения тока. Длительность этого времени может занимать и 10 минут и 1 час.

Автоматические выключатели имеют такую характеристику, как «ток неотключения», он рассчитан и составляет 1,13 от номинального тока (смотри ГОСТ Р 50345-2010 п.

8.6.2). Эта характеристика означает, что автомат не отключится при этом значении тока в течение часа.

Например, автомат на 16А не отключится, при протекании через него тока в 18,08 А в течение часа, это заложено в работу теплового расцепителя устройства.

Еще одной характеристикой автоматов является «условный ток отключения» и он тоже стандартен для всех защитных автоматов и равен 1,45 от номинального тока. При токе, например, 36,25А автомат на 25А обязательно отключится в течение часа. Это правило действует только при условии, что изначально автоматы были холодными.

Поэтому нужно иметь в виду, что автоматические выключатели не отключаются при достижении значения тока их номинала. Они могут работать и дольше, поэтому всегда выбирают защитное устройство с номиналом ниже, чем пропускающая способность кабеля.

Номиналы автоматов по току таблица

Для того, чтобы защитить линию от перегрузки и короткого замыкания нужно тщательно и правильно выбрать номинал автомат по току. Вот, например, если вы защищаете линию с кабелем 2,5 кв.мм. автоматом на 25А и одновременно включили несколько мощных бытовых приборов, то ток может превысить номинал автомата, но при значении меньше 1,45 автомат может работать около часа.

Если тока будет 28 А, то изоляция кабеля начнет плавиться (так как допустимый ток только 25А), это приведет к выходу из строя, пожару и другим печальным последствиям.

Поэтому таблица автоматов по мощности и току выглядит следующим образом:

Сечение медных жил кабеля, кв.мм Допустимый длительный ток, А Номинальный ток автомата, А Максимальная мощность (220 В) Применение
1,5 19  10  4,1  Освещение
2,5 25 16 5,5 Розетки
4 35 25 7,7 Водонагреватели, духовки
6 42 32 9,24 Электроплиты
10 55 40 12,1 Вводы в квартиру

ВАЖНО! Обязательно следуйте значениям таблицы и указаниям нормативной электротехнической документации!

Какой автомат выбрать для кабеля 2.

5 мм2?

Для потребителей, суммарная мощность которых не будет превышать 3,5 кВт рекомендуем использовать медный кабель сечением 2,5кв.мм и защищать эти линии автоматом на 16А.

Для медного кабеля сечением 2,5 кв.мм согласно таблице 1.3.6 ПУЭ длительный допустимый ток 27А. Исходя из этого, можно подумать, что к такому кабелю подойдет автомат на 25А. Но это не так. Кстати кто не знает где искать публикую данную таблицу:

Согласно ПУЭ, п. 1.3.10 значение тока 25А разогреет кабель 2,5 кв.мм до 65 градусов Цельсия. Это достаточно высокая температура для постоянных режимов работы.

Еще важно понимать, что не все производители изготавливают кабель согласно ГОСТ и его сечение может быть ниже заявленного. Так что сечение может быть 2,0 кв.мм вместо 2,5 кв.мм. Качество меди у разных заводов тоже отличается и вы не сможете гарантировано точно сказать о том, какое качество кабеля имеете.

Поэтому очень важен запас в защите кабеля для избегания проблем в процессе эксплуатации электропроводки. Выбор автомата по сечению кабеля осуществляют следующим образом:

  • кабель 1,5 кв.мм применяю при монтаже сигнализации и освещения, ему соответствует автомат 10А;
  • кабель 2,5 кв.мм часто используется для отдельных розеток и розеточных групп, где суммарная мощность потребителей не будет превышать 3,5 кВт. Ему соответствует номиналы автоматов по току 16А;
  • кабель 4 кв.мм используют в быту для подключения духовых шкафов, стиральных и посудомоечных машин, обогревателей и водонагревателей, к нему покупают автомат номиналом 25А;
  • кабель 6 кв.мм нужен для подключения серьезных мощных потребителей: электрических плит, электрических котлов отопления. Номинал автомата 32А;
  • кабель 10 кв.мм обычно максимальное сечение используемое в быту, предназначено для ввода питания в квартиры и частные дома к электрощитам. Автомат на 40А.

Для расчета электрической сети у себя дома смело и строго руководствуйтесь предоставленной выше таблицей и руководством. При правильном расчете силовых линий и защитных устройств всё будет работать долговечно и не принесет вам неудобств и проблем.

Выбор автомата по сечению кабеля таблица для 220 В и 380 Вольт

Многие путают и думают, что автоматические выключатели защищают электрические приборы. Это ошибка.

Автоматический выключатель всегда защищает только силовую линию - кабель! Автомат защищает не нагрузку, не розетку, а питающий кабель и только его. Это нужно запомнить!

Задача автомата – уберечь кабель от повреждения, перегрева и последствий. Поэтому выбирать автомат нужно руководствуясь следующими советами:

1. Сначала вычисляем максимальную нагрузку на каждую линию (суммируем максимальную мощность потребителей), по закону Ома I=P/U вычисляем максимальный ток.

Например, имея на кухне чайник 1кВт, холодильник 0,5 кВт, мультиварку 0,8 кВт и микроволновую печь 1,2 кВт суммируем их максимальные мощности:

1+0,5+1,2+0,8 = 3,5 кВт;

вычисляем силу тока:

I=3500/220=15,9А

2. Исходя из мощности и тока, рассчитываем сечение кабеля или выбираем его из таблицы. Для дома обычно выбирают 1,5 – 10 кв.мм. в зависимости от нагрузки.

Для нашего примера выбираем кабель с жилами 2,5кв.мм.

3. Далее выбираем номинал автоматического выключателя, опять же по таблице в соответствии с выбранным сечение кабеля. Автомат должен отключаться раньше, чем перегреется кабель. В нашем случае это автомат номиналом 16А.

4. Подключаем все в правильной последовательности и пользуемся.

Если электрическую проводку вы будете использовать старую, то учитывайте состояние кабеля и его сечение и подбирайте автомат под него, но номиналом не более 16А! Лучшим решением при ремонте является полная замена всей проводки и защитных устройств.

Автоматические выключатели лучше всего выбирать известных производителей, тогда вы будете уверены в надежности и долговечности их работы.

Самыми распространенными и качественными импортными устройствами на данный момент считают: ABB, Legrand, Shneider Electric, hager.

Единственный их минус – высокая цена, но, конечно, она соответствует качеству продукции. Отечественные приборы фирм IEK и КЭАЗ уступают по качеству, но имеют доступную цену. Желательно покупать автоматические выключатели в электрический щиток одного производителя, чтобы система работала однородно и не было несоответствий в характеристиках защитных устройств.

Важно! Выбирайте электрические компоненты и защитные устройства в специализированных магазинах и проверяйте сертификаты на продукцию!

Монтаж и разводка электропроводки в доме – это сложный и ответственный процесс, в котором важны все тонкости и нюансы, и которые требуют правильного расчета всех составляющих. Именно поэтому если вы не уверены в том, что вам такая работу будет по плечу, то лучше наймите профессионального электрика.

На этом все друзья, надеюсь данная статья помогла вам с решением такой проблемы как выбрать автомат по сечению кабеля, если остались вопросы задавайте в их в комментариях.

Похожие материалы на сайте:

Понравилась статья - поделись с друзьями!



Подбор автомата по мощности

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.



Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.



Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

Расчет сечения кабеля. Ошибки

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало«, устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Рекомендую прочитать:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

Как выбрать автоматический выключатель под конкретное сечение провода

Электрическая часть ремонта квартиры своими руками неизбежно связана с выбором и покупкой автоматических выключателей. Почему важно четко знать, как выбрать автоматический выключатель? Напомним, что автоматический выключатель предназначен для защиты электропроводки квартиры в случае короткого замыкания. Поэтому номинал автомата должен подбираться под конкретное сечение провода. Провод же, в свою очередь, выбирается исходя из рабочего напряжения и тока. За напряжение отвечает качество изоляции и, как правило, выпускаемые кабеля обеспечивают работу до 400 в. А вот к сечению провода стоит отнестись повнимательнее. При протекании тока по проводам происходит его нагревание, пропорциональное его сопротивлению. Алюминиевые и медные провода почти не имеют сопротивления, поэтому не должны нагреваться. Если строго подойти к вопросу, то сечение провода выбирается исходя из материала, из которого изготовлен проводник, и тока протекающего через проводник.

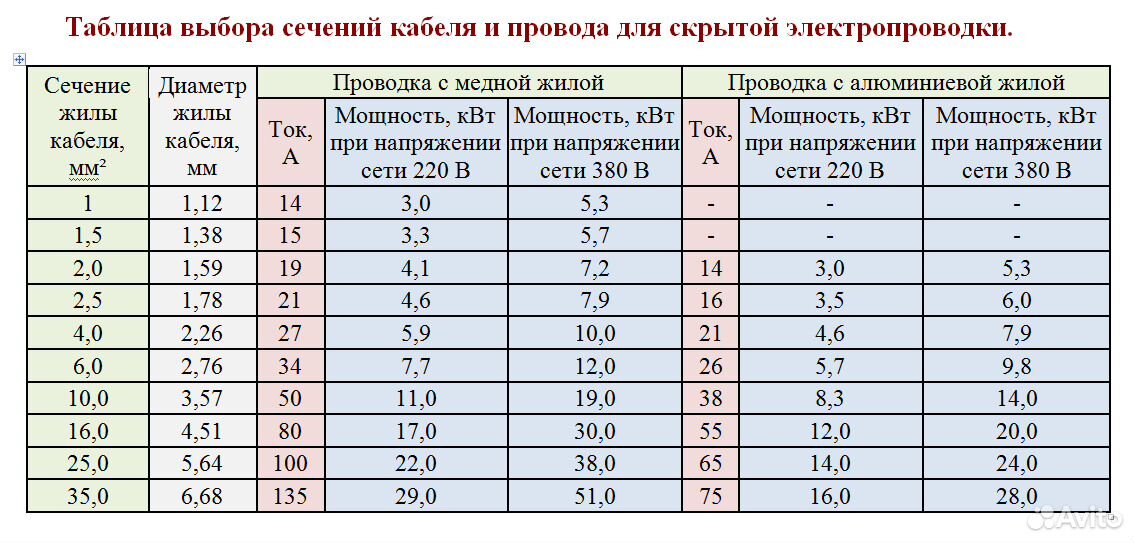

Чаще всего провода выбирают, исходя из подобных таблиц:

Таблица выбора сечения кабеля при прокладке проводов открыто и в трубе
Сечение
кабеля,
мм²



Проложенные открыто Проложенные в трубе
Медь Алюминий Медь Алюминий

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт

Ток

Мощность, кВт
А 220в 380в А 220в 380в А 220в 380в А 220в 380в>
0,5 11 2,4





















0,75 15 3,3





















1,0 17 3,7







14 3,0 5,3







1,5 23 5,0 8,7 15 3,3 5,7







2,0 26 5,7 9,8 21 4,6 7,9 19 4,1 7,2 14,0 3,0 5,3
2,5 30 6,6 11,0 24 5,2 9,1 21 4,6 7,9 16,0 3,5 6,0
4,0 41 9,0 15,0 32 7,0 12,0 27 5,9 10,0 21,0 4,6 7,9
6,0 50 11,0 19,0 39 8,5 14,0 34 7,4 12,0 26,0 5,7 9,8
10,0 80 17,0 30,0 60 13,0 22,0 50 11,0 19,0 38,0 8,3 14,0
16,0 100 22,0 38,0 75 16,0 28,0 80 17,0 30,0 55,0 12,0 20,0
25,0 140 30,0 53,0 105 23,0 39,0 100 22,0

38,0

65,0 14,0 24,0
35,0 170 37,0 64,0 130 28,0 49,0 135 29,0 51,0 75,0 16,0 28,0



Если применить данную таблицу к ассортименту, представленному в магазинах, то получим такую картину. Сечение проводов выпускается из ряда 0.75, 1, 1.5, 2.5, 4, 6, 10 мм. Для наших бытовых нужд подойдет кабель сечением от 1 до 4 мм.

Как выбрать автоматический выключатель на конкретных примерах

Переходим к практике. Какой провод куда применять, и какие автоматы устанавливать? Про применение кабелей и проводов поговорим отдельно. Автоматический выключатель следует выбирать не только исходя из диаметра провода, но и с учетом потребителя электроэнергии (нагрузки). При этом автомат должен сработать раньше, чем сгорит электропроводка или нагрузка.

Например, нам нужно подключить нагрузку в 10А. Пусть это будет, скажем, кондиционер с потребляемой мощностью 2 кВт. Нужно выбрать провод, определить номинал автоматического выключателя и максимальный рабочий ток розетки. Разделим мощность 2 кВт на напряжение 220В получим ток 9,1А. Возьмем для расчетов ток с запасом и округлим до 10А. Провод возьмем из таблицы. Смотрим на ближайший больший по величине ток, и видим, что ближайшее к 10 значение - 14А, тогда диаметр провода должен быть не менее 1 кв. мм при использовании медного провода, или 2 кв.мм алюминиевого. Автоматический выключатель и розетка должна обеспечить работу на 10А.

А можно ли для нашего примера, вместо розетки и автомата на 10, использовать розетку и автомат на 16А? Плохо будет нашей электропроводке или хорошо от такой замены? Коротко ответить на этот вопрос можно в виде стилизованных формул:

Автомат 10А + провод на 10А + розетка на 10А = хорошо

Автомат 10А + провод на 16А + розетка на 10А = хорошо

Автомат 10А + провод на 10А + розетка на 16А = хорошо

Автомат 10А + провод на 16А + розетка на 16А = отлично

Автомат 16А + провод на 10А + розетка на 10А = плохо

Автомат 16А + провод на 16А + розетка на 10А = плохо

Отсюда нехитрые выводы: нельзя покупать и использовать автоматы и кабеля без учета нагрузки, и иметь большой запас по сечению провода не всегда оправдано.

В старых домах на освещение и электроприборы ставили автоматы на 6-10А. В связи с возросшим электропотреблением, целесообразно на розетки ставить автомат до 10-16А. При новой моде на энергосберегающие лампы, для освещения достаточно автоматов до 10А. А еще лучше разделить цепи и установить отдельные автоматы на возможно меньший номинал.

Сечения и автоматы. На розетки 1,5 мм² и АВ 16А или 2,5 мм² и АВ 20А? | Электромозг

Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть опасна!

В сети не утихают споры, можно ли на розетки пускать медный кабель сечением 1,5 мм², защищая его автоматом 16А, или можно ли защищать медный кабель сечением 2,5 мм² автоматом более 16А. Попробую ответить на эти вопросы и поставить в этом споре жирную точку.

Для расчётов можно использовать таблицы из ПУЭ, но лучше воспользуемся более удобными таблицами из ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66; 1 и 3 кВ.».

Рассчитывать будем наиболее распространённый кабель для электропроводок в жилых и общественных зданиях — трёхжильный ВВГнг-LS. Оболочка и изоляция жил этого кабеля выполнена их ПВХ-пластиката, обладающего пониженным уровнем газо-, дымовыделения и горючести.

Собираем табличные данные кабеля

ГОСТ 31996-2012, п.10.8: «Допустимые токовые нагрузки кабелей при нормальном режиме работы и при 100%-ном коэффициенте нагрузки кабелей не должны превышать указанных в таблицах 19, 20, 21 и 22, если иное не установлено в технических условиях на кабели конкретных марок.». Выбираем подходящую для нашего кабеля таблицу из перечисленных. Это таблица 19 «Допустимые токовые нагрузки кабелей с медными жилами с изоляцией из поливинилхлоридных пластикатов и полимерных композиций, не содержащих галогенов»:

Расчет допустимых токовых нагрузок выполняют для следующих расчетных условий: температура окружающей среды при прокладке кабелей на воздухе 25°C, при прокладке в земле — 15°C;

Проводка в доме делается трёхжильными кабелями, иначе сказать, многожильными. Прокладка у нас будет на воздухе (не в земле).

При номинальном сечении жилы 1,5 мм² допустимый ток составляет 21 А, при 2,5 мм² — 27 А.

Допустимая температура нагрева жил в нормальном режиме работы — 70°C (таблица 18).

ГОСТ 31996-2012, п.10.9: «Допустимые токовые нагрузки кабелей в режиме перегрузки могут быть рассчитаны путем умножения значений, приведенных в таблицах 19, 21, на коэффициент 1,13 - для земли и на коэффициент 1,16 - для воздуха; указанных в таблицах 20, 22, на коэффициент 1,17 - для земли и на коэффициент 1,20 - для воздуха.»

Коэффициент допустимой перегрузки нашего кабеля — 1,16.

ПУЭ, п.1.3.9, Таблица 1.3.3. «Поправочные коэффициенты на токи для кабелей, неизолированных и изолированных проводов и шин в зависимости от температуры земли и воздуха»:

Расчётные условия допустимых токовых нагрузок включают температуру окружающей среды +25°С. Рабочая температура в каналах и щитах при нормально нагруженных кабелях и проводах, а особенно внутри коробов под потолком будет выше, как правило, около +35°С. По таблице выше находим соответствующий поправочный коэффициент (+25, +70 — +35) — 0,88.

Производим расчёт

  1. Ток в аварийном режиме для 1,5 мм²: 21 х 1,16 = 24,36 А, для 2,5 мм²: 27 х 1,16 = 31,32 А.
  2. Ток в аварийном режиме с учётом температуры окружающей среды +35°C для 1,5 мм²: 24,36 х 0,88 = 21,44 А, для 2,5 мм²: 31,32 х 0,88 = 27,56 А.

Выбираем автомат:

Условный ток расцепления автоматических выключателей — 1,45 номинала. При таком токе автоматический выключатель отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А). (ГОСТ Р 50345-2010, п.3.5.16, п.8.6.2.3, п.8.6.2.1).

10А: ток теплового расцепителя 10А, ток срабатывания 1,45 х 10 = 14,5А. Подходит для защиты обоих сечений.

16А: ток теплового расцепителя 16А, ток срабатывания 1,45 х 16 = 23,2А. 23,2 > 21,44, не подходит для защиты сечения 1,5 мм², подходит для защиты сечения 2,5 мм².

20А: ток теплового расцепителя 20А, ток срабатывания 1,45 х 20 = 29А. 29 > 21,44, не подходит для защиты сечения 1,5 мм², 29 > 27,56, не подходит для защиты сечения 2,5 мм².

Заключение

Для кабелей в пучке и/или более высоких температур окружающей среды (где-нибудь под потолком на кухне или под крышей) реальные длительные допустимые токи будут ещё ниже. Так что в любом случае нельзя на розетки, защищаемые автоматом 16А, пускать кабель сечением 1,5 мм² и нельзя защищать кабель сечением 2,5 мм² автоматом более 16А. Иначе температура их изоляции превысит разрешённые рабочие 70°С или 90°С режима перегрузки, что будет приводить к её разрушению и потере свойств, в том числе противопожарных. Вот и всё.

Ставьте лайки, если статья понравилось. Пишите комментарии, и не только с критикой. Мне нужна также и ваша поддержка.

Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

Выбираем сечения проводов 1,5мм/2 и автоматы защиты 16А.

Составляем схему (проект) электропроводки дома. | Электрик со стажем.
кабель ГОСТ.

кабель ГОСТ.

Статья почти научная. Для «простоты» изложения слово «провод» и «кабель» будем считать словами синонимами. Во всех своих проектах я применяю только кабель ВВг-нг с маркировкой ГОСТ купленный в специализированном магазине. А «провод» для меня звучит естественнее, так как «кабель» состоит из жил «проводов».

Здравствуйте уважаемые читатели и подписчики моего канала.

Вы уже слышали от меня такое выражение, как «перестраховщики» - это те, кто необоснованно завышают сечение проводов и используют для их защиты «автоматы» меньшего номинала.
Они заботятся о Вас, что бы Ваш дом не сгорел.
Я тоже не хочу, что бы сгорел чей то дом, но я умею считать деньги (свои), а Вам я делаю, как для себя. Поэтому Вы не переплачиваете «лишнего».
Кстати, «перестраховщики» стали оставлять в моих статьях «недружелюбные» комментарии. Я их удалять не буду, но на «хамство» буду отвечать хамством. Такой уж у меня характер.

И ещё – сразу предупреждаю, статья получилась длинная. Если Вас эта тема не интересует – не тратьте время.

А если Вы хотите в этой теме «разобраться» - тогда – вперёд.

Итак – начнём:

Для примера я Вам покажу, как я выполнил «проект» и согласовал его с заказчиком, он его одобрил.

Проект был выполнен мною на «интуитивном» уровне. Ни каких «расчётов» не делалось.

Но для Вас я сегодня рассчитаю токи, которые будут протекать по «моим» проводам, и посмотрим, как они (провода) будут себя чувствовать.

А как я производил монтаж, это никому не интересно (это не тема сегодняшней статьи).

Смотрим картинку ниже.

стены из бруса, перегородки из дерева.

стены из бруса, перегородки из дерева.

Вот такой дом с мансардным этажом и подвалом. В подвале «котёл отопления», который работает как от угля, так и от электричества. Его мощность 6 кВт (3 тэна по 2 кВт). Перекрытие 1 этажа не показано.

Ценовая политика – «бюджет». Проводка в кабель каналах. Заземления нет (и не будет - так решил заказчик). Дом «новый», но уже «обжитый». Заказчик точно знает, где и какая бытовая техника будет расположена (уже расположена). На тот момент «проводка» была выполнена «времянкой» из того, что было. Я её отключил, когда полностью закончил монтаж (без «света» не сидели).

Что бы не было перерасхода кабеля, решил сделать так:

Установить 4 щитка, как показано на чертеже ниже.

Коричневые прямоугольники – это щитки.

Желтые полосы – кабель канал 40х16.

часть чертежа.

часть чертежа.

Первым делом откроем ПУЭ и заглянем туда.

таблица из ПУЭ.

таблица из ПУЭ.

Выбираю из таблицы столбец для одного двухжильного кабеля. Если кабель трёхжильный, то помним, что в нормальном (безаварийном) режиме по 3-ей жиле ток не течёт.

Затем выбираю, какой кабель буду использовать, мне понравился этот.

Ещё раз загляну в ПУЭ.

таблица из ПУЭ.

таблица из ПУЭ.

Провод менее 1,5мм/2 ПУЭ использовать не разрешает, значит и не будем.

Вводной щит распределяет электричество в разные уголки дома до других щитков.

С других щитков выполнена «разводка» по потребителям. Между собой они соединены кабелем 6мм/2.

Рассмотрим распределение нагрузок:

1. Щит вводной.

Выделенная мощность на однофазный ввод – 10кВт. Счётчик – на опоре. Провод ввода – 6мм/2.

Остальные щитки соединены с вводным щитом проводом 6мм/2 в «параллель» и находятся под защитой вводного автомата 50А.

Вот его устройство (рисунок ниже).

щит вводной.

щит вводной.

Вводной автомат 50А и сечение кабеля 6мм/2 по параметрам подходит.

В щиток на котёл в подвале – 4мм/2 – 32А. расчётный ток 27,27А – допустимый – 32А.

Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розеток нет), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся).

Освещение тамбура – 1,5мм/2 – 16А. расчётный ток 2,27А допустимый – 18А. Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розеток нет), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся). Можно автомат и 10А, тут разницы никакой.

Свет в подвале (500) и насос (250) – 1,5мм/2 – 16А. расчётный ток – 3,41А допустимый – 18А. Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розеток нет), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся). Можно автомат и 10А, тут разницы никакой.

Шлейф в ванну и на кухню сечением вводного кабеля 6мм/2. В ванну сечение и ток подходят (39,32А - расчётный ток – 40А - допустимый.

На кухню нагрузка больше допустимой (15750 Вт).

Разделим её пополам (представьте свою кухню, если Вы будете готовить стол на Новый Год, то такая ситуация, когда включены одновременно все конфорки и духовка у плиты, ещё микроволновка, чайник, пылесос и утюг – противоестественна).

Если всё же это может произойти, то водонагреватель в ванне, компьютер и телевизор в комнате (из ванны) дадут нагрузку на вводной автомат ещё до того, как Вы всё это решите включить и он отключится.

Рассмотрим щиток в подвале (рисунок ниже):

щиток в подвале.

щиток в подвале.

Котёл у нас состоит из трёх Тэнов по 2 кВт. На каждый свой провод 1,5мм/2 – 16А.

Расчётный ток - 9,09А – допустимый – 18А.

Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розеток нет), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся).

Если сюда поставить автомат 10А, то возможны его «ложные» отключения от перегрева (котельная, там тепло).

Если взять провод 2,5мм/2 – это надёжности не прибавит – лишние деньги «на ветер».

Тэны включаются только тогда, когда хозяев нет дома или на ночь (когда не «топится» котёл), и то в основном одна – основное отопление - уголь.

Дальше идём в ванну.

Щиток установлен на высоте 2400мм от пола в «сухой» зоне, труб над ним нет.

Рисунок внизу:

щиток в ванной.

щиток в ванной.

Все нагрузки рассматривать не будем, рассмотрим одну.

Душевая кабина с сауной. Мощность 2750 Вт. расчётный ток - 12,5А – допустимый – 18А. Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розетка 1-местная), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся).

Если здесь поставить автомат 10А (как советуют перестраховщики)– он «держать» нагрузку не будет (будет выбивать), ставим 16А.

Если взять провод 2,5мм/2 (как советуют "перестраховщики - 2,5мм/2 - 16А) – это надёжности не прибавит – лишние деньги «на ветер».

Так же и с остальными нагрузками

В комнату вместе с освещением я предположил 1000Вт, но можно и до 3,3кВт.

Если вы сейчас читаете мою статью у себя дома, покрутитесь в своей комнате по сторонам, посчитайте, сколько ватт включено у Вас в данный момент. Я уверен, что их будет намного меньше 3000.

Теперь идём на кухню, рисунок ниже:

щиток на кухне.

щиток на кухне.

Электроплита – расчётный ток – 27,27А – допустимый 32А. Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розетка одна), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся).

Имеем ввиду, что за раз все конфорки и духовка практически никогда не включаются, плюс духовка работает в «повторно-кратковременном» режиме (через терморегулятор).

Розетка в зале 1-местная, для утюга или пылесоса.

Расчётный ток 10,91А – допустимый – 18А. Сечение расчётный ток пропускает, перегрузки не будет (больше ничего не подключится, розетка 1-местная), значит греться провод не будет. При к.з надёжно срабатывает автомат. (Ничего не греется, пожара не боимся).

Если здесь поставить автомат 10А – он «держать» нагрузку не будет - будет выбивать), ставим 16А.

Если взять провод 2,5мм/2 – это надёжности не прибавит – лишние деньги «на ветер».

Больше в комнате и на мансарде «мощных» нагрузок нет, в каждую своя линия 1,5мм/2- -16А.

Вот так мы распределили все нагрузки. Перегруженных проводов нет. Автоматы не выбивает. Я думаю, что спать можно спокойно.

Когда Вы спите, у Вас не работает плита, душевая кабина, пылесос, утюг (если не забыли выключить), микроволновка, чайник, тостер.

У Вас высвобождается 12650 Вт мощности.

Освещение в расчёте по 500 Вт. – это 5-рожковая люстра с лампами 100 Вт. (на самом деле меньше).

Подводим итоги:

Мы использовали кабель 1,5мм/2 с автоматами 16А.

Всего израсходовано кабеля с таким сечением 140 метров × 23,50 = 3290 р.

Если его заменить на 2х2,5 с автоматами 16А то получится 140 × 36,70 = 5138 р.

5158-3290=1848 р. – экономия.

2х1,5

2х1,5

2х2,5

2х2,5

Вся мощность, которая распределена проводами 1,5мм/2= 25650 Вт. = 116А.

Если проводку выполнить проводом 2,5мм/2 – 16А нужно 116/16=7,2. То есть минимум 7 линий по 16А каждая.

Сюда же добавляются распредкоробки и скрутки (скрутки уменьшают надёжность и могут стать причиной пожара).

Распредкоробки увеличивают стоимость работ.

При токе близком к 16А у Вас начинают срабатывать автоматы от теплового расцепителя.

При общей перегрузке сработает вводной автомат.

В моём расчёте и распределении нагрузок может сработать только вводной автомат при общей перегрузке.

Распредкоробки установлены только на «свет» и «слабые» потребители в комнатах.

Обратите внимание на то, что все провода сечением 1,5мм/2 имеют почти двойной «запас» по протекающему по ним току. Отсюда возникает парадокс – при «меньшем» сечении проводов и «большем» токе автоматов защиты мы получили большую надёжность всей электропроводки.

А в общем – никакого парадокса нет. Просто что бы что то утверждать, нужно своё «утверждение» чем то подтвердить. А «перестраховщикам» его подтвердить нечем, они такие расчёты не делают, а интуиция им ничего не «подсказывает».

Какое сечение выбирать Вам? – решайте сами.

Этот расчёт сегодня я сделал для Вас, из того, что было.

Заказчику предоставил чек из магазина на прайс, который приведу Вам ниже.

прайс на материал.

прайс на материал.

В этом прайсе учтено всё – и нет ничего лишнего.

Клеммы ВАГО для тех патронов, которые в прайсе. 3-клавишные для двух патронов вместе (под двухклавишный выключатель)

В предыдущей статье я писал, что расчёты я не произвожу, а нагрузки распределяю на интуитивном уровне(ссылку оставлю ниже). Для этого у меня в «голове» есть вот такая таблица (ниже). Откуда она взята (давно) я не помню, но она меня ещё ни разу не подводила.

моя таблица.

моя таблица.

Если статья была для Вас полезной, ставьте лайки и подписывайтесь на мой канал.

Задавайте вопросы и оставляйте комментарии, вступайте в дискуссию. До следующих встреч.

А здесь обещанная ссылка.

расчет нагрузки и максимально сечение

На чтение 6 мин Просмотров 337 Опубликовано Обновлено

Понятие «нагрузка» в электрических сетях неразрывно связано с необходимостью их защиты от перегрузок по току и короткого замыкания. Для решения проблем, связанных с эксплуатацией силовых линий, схемами включения предусматриваются специальные защитные устройства. Одним из таких приборов является автоматический выключатель, номинал которого выбирается в зависимости от режима работы нагрузки и параметров самой питающей линии. Чтобы подобрать автомат по сечению кабеля, потребуется ознакомиться с функциями, которые он выполняет в сети.

Функции автоматического выключателя

Автоматический выключатель — устройство, размыкающее электрическую цепь в случае перегрузки или короткого замыкания

Согласно ПУЭ, основная функция автоматических отключающих устройств – защита электросети от КЗ и перегрузок. Этот прибор отключает потребителя от линии при превышении током заданной для него номинальной величины (уставки). Вместе с тем он не должен срабатывать при допустимой для него токовой нагрузке (при одновременном включении утюга и варочной панели, например).

Функция линейного предохранителя проявляется также в защите кабеля питания от термического разрушения из-за возгорания его оболочки и последующего за этим пожара. Такие ситуации вполне возможны, поскольку в условиях КЗ токи в линии достигают тысяч ампер. Ни одна из известных марок кабельной продукции при указанных нагрузках не сможет выдержать и нескольких минут. Не говоря уже об обычных изделиях с сечением жил 2,5 кв. мм, традиционно используемых для обустройства электропроводки в частных домах и городских квартирах.

Грамотный расчет защитного автоматического выключателя имеет большое значение для обеспечения безопасности эксплуатации местной электрической сети. Правильный подход к выбору номиналов автоматов по сечению кабеля играет в этом деле первостепенную роль.

Факторы, влияющие на выбор необходимого номинала

Расчет рабочих параметров провода и автомата допустим лишь при условии учета всех нюансов, касающихся особенностей эксплуатации электросети. Такой подход поможет избежать возможных ошибок при выборе защитного устройства.

Определение общей мощности потребления

Один из основных параметров электрической сети – максимальная мощность потребления всех подключенных к ней активных и реактивных нагрузок. При расчете этого показателя просто суммировать величины, указанные в паспорте устройства, не допускается. Это объясняется разным характером их действия в линии. Любой прибор, подключенный к розетке или непосредственно к кабелю питания подстанции, характеризуется потребляемой им мощностью, оцениваемой в киловаттах (кВт). Эта величина определяет ту энергию, которая преобразуется в данном устройстве в проделанную им или в нем работу и за которую пользователь расплачивается по счетчику.

Известна категория нагрузок, в состав которых входят емкостные и индуктивные элементы. Они называются реактивными и в формировании общей потребляемой мощности участия не принимают – при работе просто перекачивают энергию от сети и обратно. Однако с точки зрения выбора автомата по сечению кабеля эта составляющая тока обязательно учитывается.

Иногда полная или номинальная мощность, учитывающая активную и реактивную составляющую, также указывается в паспорте. Протекающий в нагрузочной цепи ток рассчитывается в этом случае, исходя из ее значения (оно делится на действующее напряжение 220 или 380 Вольт).

Повышенные стартовые токи

В отдельных видах домашней техники (в стиральных машинах, бытовых компрессорах), имеются встроенные электродвигатели, отличающиеся повышенными пусковыми токами. Их величина в течение очень короткого времени (не более 3-х секунд) может многократно превышать рабочие значения, наблюдаемые в установившемся режиме. Образующийся при этом кратковременный всплеск тока, как правило, не вызывает срабатывания теплового расцепителя автомата.

Однако его электромагнитная часть, ответственная за сверхтоки короткого замыкания, в реальных условиях нередко срабатывает и отключает прибор. Очень часто это происходит в выделенных линиях трехфазного питания с подключенным к ним станочным оборудованием (в частных домах). В этом случае следует определиться с величиной пускового импульса и предусмотреть использование автомата класса «D».

Учет коэффициента спроса

Формулы расчетов

Для цепей с подключенными к ним равноценными по энергоемкости нагрузками вводится понятие «коэффициента спроса», обозначаемого как «ks». Смысл его применения состоит в том, что все приборы одновременно никогда не включаются в сеть и простое суммирование их мощностей даст завышенный показатель. Применяемый с этой целью коэффициент принимает значение равное единице или чуть меньше.

С его учетом расчетная мощность (Pr) для всех обслуживаемых приборов находится по формуле:

Pr= ks х S, где S – ее суммарное значение до введения поправки.

Использовать этот коэффициент имеет смысл в офисных и торговых помещениях с большим объемом оргтехники и другой аппаратуры.

Для современных однокомнатных квартир с ограниченным числом потребителей он обычно не принимается во внимание. Когда суммарная мощность всех потребителей определена, можно переходить к процедуре выбора автомата по максимальной токовой нагрузке. Его рабочее или номинальное значение определяется по закону Ома:

I=S/220 Вольт – для одной фазы.

I=S/(1,73х380) – для трехфазной сети.

Коэффициент 1,73 учитывает индуктивный характер нагрузки.

Расчет параметров автомата

Номиналы автоматов по мощности

Для любой электросети, подключенной к местному распределительному шкафу, должно выполняться следующее неравенство:

In <= Ip/ 1,45

Здесь In соответствует номинальному току автомата, а Ip – предельно допустимое его значение для самой проводки. Соблюдение требований этого неравенства – главное условие правильности выбора пары «автомат – кабель», исключающее перегрев и аварийное возгорание электропроводки.

Рассчитать номинальный ток можно или по известной суммарной нагрузке, или же по сечению жил имеющейся проводки.

Если эскиз разводки в квартире уже прорисован, а до прокладки дело еще не дошло, порядок действий выглядит так:

  1. Вычисляется суммарный ток всех подключаемых к электросети приборов (согласно схеме).
  2. Подбирается автомат с номиналом подходящего значения.
  3. Согласно таблице соответствия сечений и токов выбирается кабель нужной марки и типа.

Когда электропроводка уже проложена, необходимые операции существенно упростятся. По известному сечению уложенного определенным образом кабеля по таблицам соответствия определяется предельный ток. После этого согласно приведенной ранее формуле вычисляется значение номинала автомата.

Выбор между несколькими вариантами

Возможны ситуации, когда при выборе автомата с нужным номиналом возникает альтернатива подбора двух близких значений. Так при суммарной мощности потребления в 4 кВт (18 Ампер) подойдет проводка с сечением медных жил 4 мм2. В этом случае допускается ставить прибор на 20 либо на 25 Ампер.

При использовании нескольких ступеней защиты выбирать автоматы следует так, чтобы значение номинала верхнего уровня превышало тот же показатель для приборов более низкого статуса. С другой стороны выбор номинала меньшей величины выгоден тем, что в этом случае тепловой расцепитель быстрее сработает при превышении током допустимого значения.

Провести расчеты автомата по сечению кабеля можно в режиме онлайн. Для этого существует много источников, представленных на страницах Интернета.

AWG в мм2 - Американский калибр провода в сравнении с квадратным сечением, мм

90 017 0,10
Номер AWG Сечение кабеля в мм² Внешний диаметр Ø мм Сопротивление проводника в Ом / км
1000 MCM 507 29,3 0,036
900 456 27,8 0,04
750 380 25,4 0,048
600 304 22,7 0,061
550 279 21,7 0,066
500 253 20,7 0,07
450 228 19,6 0,08
400 203 18,5 0,09
350 177 17,3
300 152 16,0 0,12
250 127 14,6 0,14
4/0 107 , 2 11,68 0,18
3/0 85,0 10,40 0,23
2/0 67,4 9, 27 0,29
0 53,4 8,25 0,37
1 42,4 7,35 0,47
2 33,6 6,54 0,57
3 26,7 5,83 0,71
4 21,2 5, 19 0,91
5 16,8 4,62 1,12
6 13,3 4,11 90 018 1,44
7 10,6 3,67 1,78
8 8,34 3,26 2,36
9 6,62 2,91 2,77
10 5,26 2,59 3,64
11 4,15 2,30 4,44
12 3,31 2,05 5,41
13 2,63 1,83 7,02
14 2,08 1,63 8,79
15 1,65 1,45 11,2
16 1,31 1,29 14,7
17 1,04 1,15 17,8
18 0,8230 1,0240 23,0
19 0,6530 0,9120 28,3
20 0,5190 0,8120 34,5
21 0,4120 0,7230 44,0
22 0,3240 0,6440 54,8
23 0,2590 0,5730 70,1
24 0,2050 0,5110 89,2
25 0,1630 0,4550 111,0
26 0,1280 0,4050 146,0
27 0,1020 0,3610 176,0
28 0,0804 0,3210 232,0
29 0,0646 0,2860 282,0 90 018
30 0,0503 0,2550 350,0
31 0,0400 0,2270 446,0
32 0,0320 0,2020 578,0
33 0,0252 0,1800 710,0
34 0,0200 0,1600 899,0
35 0,0161

0,1430

1125,0
36 0,0123 0,1270 1426,0
37

0,0100

0,1130

1800,0
38 0,00795 0,1010 2255,0
39 0,00632 0, 0897 2860,0

4/0 также известен как 0000; 1 мил = дюйм = 0,0254 мм
* показано в MCM (круговые фрезы) для большего поперечного сечения

1 CM = 1 круг.mil = 0,0005067 мм²
1 MCM = 1000 Circ. мил = 0,5067 мм²

Волочение проволоки | Машины для изготовления кабеля и каната

Чертеж - это уменьшение поперечного сечения обычно круглой проволоки. Сечение провода будет уменьшаться за один или несколько шагов до достижения требуемых размеров.

Проволока по уменьшению поперечного сечения удлиняется.

Из-за холодной деформации проволока твердеет.

Предел прочности на разрыв увеличивается, а деформация до разрыва снижается.Перед использованием проволоки для других процессов требуется отжиг. При отжиге уплотнение конструкции, вызванное холодной штамповкой проволоки, будет повторно кристаллизоваться.

Принцип
Из-за меньшего диаметра волочильной матрицы от одного этапа волочения к следующему диаметр проволоки уменьшается на диаметр, проходящий через волочильную матрицу. При постоянной скорости подачи проволоки на входе готовая проволока имеет скорость волочения после последней фильеры, линейную по отношению к уменьшению диаметра проволоки.Это одинаково для всех отдельных этапов рисования.

Проволока растягивается в соответствии с уменьшением поперечного сечения на каждом этапе волочения. Определение - удлинение провода, и это значение указывается в процентах, или уменьшение поперечного сечения дано в процентах.

Волочение проволоки делится на 3 различных типа машин, а именно:

  • Волочильные машины для катанки
  • Средние волочильные машины
  • Волочильные машины для тонкой проволоки

Материал
В проволочной промышленности типичными материалами являются медь и медь. сплавы или алюминий и алюминиевые сплавы.

Пусковая проволока обычно представляет собой твердую или мягкую проволоку с бескислородной поверхностью для волочильного станка. Типичный диаметр для меди - 8 мм, для алюминия - обычно
- 9,5 мм.

Отжиг
Машины для волочения медной катанки обычно оснащены устройством для отжига. Устройство для отжига размягчает проволоку после последней фильеры для волочения и перед тем, как попасть на намоточную машину. Ток нагревает жестко натянутую проволоку. Проволока проходит через контактные ролики, и на них подается электрическое напряжение.Это приводит к току, который нагревает провод до мин. 300 ° С. Чтобы избежать окисления поверхности проволоки во время отжига, в зону отжига вводят пар или азот, который удаляет кислородсодержащий воздух. После отжига проволока охлаждается водой до нормальной температуры перед отправкой в ​​намоточные устройства.

Волочильные машины для кабелей являются частью нашей программы поставок.

Волочение стальной проволоки
Для волочения стальной проволоки требуются специально разработанные машины.Эти машины также являются частью нашей программы поставок.

Метрические / AWG эквиваленты сечения провода

В этой таблице приведены перекрестные ссылки ближайших эквивалентных размеров между метрическими и американскими размерами проводов. В Европе размеры проводов и кабелей выражаются в площади поперечного сечения в мм2, а также в количестве жил проволоки диаметром в мм. Например, 7 / 0,2 означает 7 нитей проволоки диаметром 0,2 мм каждая. В этом примере площадь поперечного сечения составляет 0,22 мм2. В Америке наиболее распространенной системой является схема нумерации AWG , в которой номера наносятся не только на отдельные пряди, но и на пучки более мелких прядей эквивалентного размера.Например, 24 AWG может быть изготовлен из 1 жилы провода 24 AWG (1/24) или из 7 жил проволоки 32 AWG (7/32).

Поскольку стандартные метрические размеры проволоки, обычно используемые при производстве, обычно не соответствуют точно американским размерам проволоки, некоторые конфигурации скрутки не имеют аналогов на практике. По той же причине необходимо принять некоторые приближения, чтобы таблица эквивалентов не стала слишком сложной. Следовательно, в таблице ниже представлены перекрестные ссылки на ближайшие эквиваленты проводов, наиболее часто встречающихся в аудиоиндустрии.

Площадь поперечного сечения мм 2 Площадь поперечного сечения Артикул AWG Метрическая скрутка Скрутка AWG Скрутка AWG в дюймах Прибл. сопротивление проводника (Ом / км)
0,032 32 1 / 0,2, 7 / 0,08 1/32, 7/40, 19/44 1 / 0,008 дюйма, 7 / 0,003 дюйма 578
0.051 30 1 / 0,25, 7 / 0,1 1/30, 7/38, 19/42 1 / 0,01 ", 7 / 0,004" 350
0,081 28 1 / 0,315, 7 / 0,125 1/28, 7/36, 19/40 1 / 0,013 дюйма, 7 / 0,005 дюйма 232
0,128 26 1 / 0,4, 7 / 0,15, 19 / 0,1 1/26, 7/34, 19/38 1/0.016 ", 7 / 0,006" 146
0,163 25 14 / 0,12 1/25 110
0,22 24 1 / 0,5, 7 / 0,2, 19 / 0,12, 30 / 0,1 1/24, 7/32, 19/36 1 / 0,02 дюйма, 7 / 0,008 дюйма, 19 / 0,005 дюйма 76,4
0,25 23 1/0.6, 14 / 0,15, 32 / 0,1 1/23 70,1
0,32 22 7 / 0,25, 19 / 0,15, 30 / 0,12 1/22, 30.07, 19/34 1 / 0,25 дюйма, 7 / 0,01 дюйма, 19 / 0,006 дюйма 54,8
0,41 21 13 / 0,2, 55 / 0,1 14/36 14 / 0,008 " 44
0.52 20 16 / 0,2, 44 / 0,12 1/20, 28.07, 19/32 1 / 0,032 дюйма, 7 / 0,013 дюйма, 19 / 0,008 дюйма 34,5
0,75 18 19 / 0,25, 24 / 0,2, 96 / 0,1 1/18, 19/30, 33/32 1 / 0,04 дюйма, 19 / 0,01 дюйма, 33 / 0,0008 дюйма 23
1,32 16 19/0.3 24/7, 19/29 7 / 0,02 дюйма, 19 / 0,011 дюйма 14,7
2,08 14 28 / 0,3 19/27, 73/32 19 / 0,014 дюйма, 70 / 0,008 дюйма 8,8
2,5 13 50 / 0,25, 140 / 0,15 35/28 35 / 0,013 " 6,8
4.0 11 56 / 0,3, 512 / 0,1 4,5

Z + F USA, Inc. »Страница не найдена

Не найдено

  • Дом
  • Продукты
    • Лазерное сканирование
      • Z + F 3D лазерные сканеры
      • Z + F Системы 2D-профилирования
      • Мобильное картографирование
    • Z + F кабельные наконечники
    • Z + F Станки для обработки проволоки
      • Машины для зачистки проводов
      • Универсальные инструменты для снятия изоляции с обжимных наконечников
      • Универсальный инструмент для снятия изоляции с обжимных наконечников на катушках
      • Настольные щипцы для обжима наконечников
      • Модульные устройства для снятия изоляции с обжимных наконечников
      • Специальный обжимной пресс
      • Обжимные клещи для незакрепленных контактов
      • Модульные устройства для снятия изоляции и обжима незакрепленных штифтовых контактов
      • Измерительные приборы
      • Режущий станок
      • Привод ручного инструмента
  • Z + F Лазерный сканер Аренда
  • О нас
  • События
    • Предстоящие события
  • Блог
  • Свяжитесь с нами
  • Карьера

Связаться

Тел .: +1 (412) 257-8575

Факс: +1 (412) -257-8576

info @ zf-usa.com

Подписывайтесь на нас!

  • Авторские права © 2021 Z + F USA, Inc.
  • Дом
  • Продукты
    • Лазерное сканирование
      • Z + F 3D лазерные сканеры
      • Z + F Системы 2D-профилирования
      • Мобильное картографирование
    • Z + F кабельные наконечники
    • Z + F Станки для обработки проволоки
      • Машины для зачистки проводов
      • Универсальные инструменты для снятия изоляции с обжимных наконечников
      • Универсальный инструмент для снятия изоляции с обжимных наконечников на катушках
      • Настольные щипцы для обжима наконечников
      • Модульные устройства для снятия изоляции с обжимных наконечников
      • Специальный обжимной пресс
      • Обжимные клещи для незакрепленных контактов
      • Модульные устройства для снятия изоляции и обжима незакрепленных штифтовых контактов
      • Измерительные приборы
      • Режущий станок
      • Привод ручного инструмента
  • Z + F Лазерный сканер Аренда
  • О нас
  • События
    • Предстоящие события
  • Блог
  • Свяжитесь с нами
  • Карьера

Как определить размер кабелепровода для кабеля | Центр знаний

6 минут | 10 сен 2019

Заполнение кабелепровода, также известное как заполнение кабелепровода, представляет собой величину площади поперечного сечения кабелепровода, занимаемой или заполненной кабелем или несколькими кабелями.Заполнение зависит от внешнего диаметра кабеля (O.D.) и внутреннего диаметра кабелепровода (I.D.).

Определение заполнения кабелепровода имеет решающее значение для соответствия требованиям Национального электрического кодекса (NEC). Несоблюдение этого правила может привести к дорогостоящему и отнимающему много времени ремонту, как минимум, а как максимум - к опасной электрической установке.

У вас нет доступа к книге NEC?

Для расчета размера кабелепровода для кабеля вам понадобится книга NEC.Если вы находитесь за пределами США и у вас нет доступа к книге, вам может быть полезна эта таблица заполнения кабельного ввода.

Начало работы

Во-первых, полезно иметь представление о типе кабелепроводов, которые вам следует использовать, так что давайте начнем с этого.

1. Из какого материала кабелепровода?

Трубопроводы - это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для вашего приложения. Вы можете использовать гибкий пластиковый кабелепровод для кабелей или кабелепровод с металлическим основанием.Вот три популярных варианта.

Материал Заявка Почему
Труба из ПНД Обычно служит для защиты силовых и телекоммуникационных кабелей, например уличный хозяйственный шкаф или уличный шкаф для телекоммуникационного оборудования Превосходная устойчивость к коррозии, химическим веществам и ультрафиолетовому излучению
Очень гибкая защита кабеля
Высокая ударопрочность
Нейлоновая труба Обычно используется в машиностроении и автомобилестроении. Очень гибкий кабелепровод
Высокая усталостная долговечность
Самозатухающий
Устойчивый к истиранию
Высокая устойчивость к растворителям и маслам
Хорошая атмосферостойкость
Металлический трубопровод с ПВХ-покрытием Обычно общая заводская проводка и подключения к машинам Высокая механическая прочность
Очень гибкий протектор кабеля

2.Какой изолированный провод?

Изолированные жилы - или изолированные провода - заполняют кабелепровод. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее часто используемые типы.

Проводник Характеристики Типовые области применения
THHW Номинальная температура 167 ° F для влажных помещений и 90 ° C для сухих помещений
На его изоляции нет внешних покрытий
Служебный вход, фидеры и ответвления для стационарных установок
THHN Номинальная температура 194 ° F для сухих и влажных помещений
Нейлоновая куртка поверх изоляции
Станки
Цепи управления
Приборы
THWN Расчетная температура 167 ° F для сухих и влажных помещений
Нейлоновая куртка поверх изоляции
Кабелепровод
Станки
Управляемые цепи
Электромонтажные работы общего назначения
XHHW Номинальная температура 167 ° F для влажных помещений и 194 ° F для сухих и влажных помещений
Нет внешнего покрытия на его изоляции
Электропроводка в здании
Кабелепровод
Электропроводка фидера и цепи
THW Номинальная температура 167 ° F для сухих и влажных помещений Электропроводка в здании
Фидерные и ответвительные цепи
Внутреннее вторичное промышленное распределение

Размер кабелепровода для кабеля

Несколько слов перед тем, как начать: при расчетах необходимо учитывать три фактора:

  1. Количество кабелей в кабелепроводе
  2. Площадь поперечного сечения ваших кабелей
  3. Количество изгибов кабелепровода

Вам понадобится: книга NEC

Вы будете использовать таблицы NEC, чтобы найти диаметры типа проводов, объемы заполнения и диаметры кабелепровода.

Шаг 1. Откройте книгу NEC до главы 9.

Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

  • Прочтите первый столбец в таблице заполнения, чтобы найти калибр провода
  • Напротив калибра провода вы найдете максимальное количество проводов, которое можно проложить внутри кабелепровода.
  • Выберите число, равное или превышающее количество проводов, которые вы проложите внутри кабелепровода

Шаг 2: Расчет площади поперечного сечения провода

Вы знаете необходимое количество проводов и тип изоляции.Книга NEC подскажет вам калибр. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

Пример :

Допустим, у вас есть следующие типы проводов и их количество:

Количество проводов Тип изоляции Калибр
4 THHN 8 AWG
2 THW 4 AWG
  • Провод 8AWG THHN имеет сечение 23.61 кв. Мм (0,03659 кв. Дюйма)
  • A 4 AWG THW имеет поперечное сечение 62,77 кв. Мм (0,09729 кв. Дюйма)

Следовательно, общая площадь поперечного сечения проводов составляет:

(23,61 кв. Мм) x 4 + (62,77 кв. Мм) x 2 = 219,98 кв. Мм

Шаг 3. Найдите минимальное доступное пространство для кабелепровода

Технические характеристики NEC:

  • Один провод: максимальное заполнение составляет 53% пространства внутри кабелепровода
  • Два провода: максимальное заполнение 31%
  • Три провода или более: максимальное заполнение составляет 40% от общего доступного пространства кабелепровода

Используя уже рассчитанные площади поперечного сечения проводов, теперь вы можете определить минимальный размер кабелепровода, который вам нужен.

Пример:

Возвращаясь к примеру на шаге 2, вы используете в общей сложности 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

219,98 кв. Мм / 0,4 = 549,95 кв. Мм

Шаг 4. Найдите заполнение кабелепровода

Вернуться к вашей книге NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

Пример:

Если вы используете кабелепровод из металлических электрических трубок (EMT), вы увидите, что ближайший размер, который вам нужен, - это канал диаметром 1 дюйм, который обеспечивает заполнение на 39%.

Таблица заполнения кабельного ввода

Эта таблица размеров кабелепровода для кабеля основана на стандарте NEC 2017 г. и использует общие типы кабелепроводов и проводов. Если у вас нет доступа к книге NEC, вы можете определить, сколько проводов можно безопасно разместить в кабелепроводе.

  • Ряды, идущие поперек, показывают размер трубы и тип
  • В нижних столбцах указан калибр используемого провода

Результатом является количество проводов этого калибра, которые могут быть пропущены через такой размер кабелепровода такого типа.

Информация в этой таблице основана на таблицах C1, C4 и C8 Национального электрического кодекса от 2017 года. NEC обновляется каждые три года.

Загрузите бесплатные CAD-файлы и попробуйте перед покупкой

Для большинства решений доступны бесплатные САПР, которые вы можете скачать бесплатно. Вы также можете запросить бесплатные образцы, чтобы убедиться, что выбранные вами решения именно то, что вам нужно. Если вы не совсем уверены, какой продукт лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Запросите бесплатные образцы или загрузите бесплатные САПР прямо сейчас.

Вам также могут понравиться следующие статьи:

AWG по сравнению с европейской таблицей размеров проводов

Таблица размеров проволоки

Это таблица, объединяющая таблицу американского калибра проводов AWG (проводка шасси, одиночный свободно висящий провод) и европейские стандарты для машинной проводки при +40 o C, EN 60204-1.

AWG Диаметр Площадь поперечного сечения Значение силы тока Макс.частота для 100% глубины кожи
12.36 мм 120 мм 2 221 А
0000 11,68 мм 107,16 мм 2 380 А 125 Гц
11.00 мм 95 мм 2 192 А
000 10,40 мм 84,97 мм 2 328 А 160 Гц
9.44 мм 70 мм 2 155 А
00 9,27 мм 67,40 мм 2 283 А 200 Гц
0 8,25 мм 53,46 мм 2 245 А 250 Гц
7,98 мм 50 мм 2 123 А
1 7,35 мм 42.39 мм 2 211 А 325 Гц
6,67 мм 35 мм 2 114 А
2 6,54 мм 33,61 мм 2 181 А 410 Гц
3 5,83 мм 26,65 мм 2 158 А 500 Гц
5,64 мм 25 мм 2 88 А
4 5.19 мм 21,14 мм 2 135 А 650 Гц
5 4,62 мм 16,76 мм 2 118 А 810 Гц
4,51 мм 16 мм 2 70 А
6 4,11 мм 13,29 мм 2 101 А 1100 Гц
7 3.67 мм 10,55 мм 2 89 А 1300 Гц
3,57 мм 10 мм 2 52 А
8 3,26 мм 8,36 мм 2 73 А 1650 Гц
9 2,91 мм 6,63 мм 2 64 А 2050 Гц
2,76 мм 6 мм 2 37 А
10 2.59 мм 5,26 мм 2 55 А 2600 Гц
11 2.30 мм 4,17 мм 2 47 А 3200 Гц
2,26 мм 4 мм 2 30 А
12 2,05 мм 3,31 мм 2 41 А 4150 Гц
13 1.83 мм 2.63 мм 2 35 А 5300 Гц
1,78 мм 2,50 мм 2 22 А
14 1,63 мм 2,08 мм 2 32 А 6700 Гц
15 1,45 мм 1,65 мм 2 28 А 8250 Гц
1,38 мм 1,5 мм 2 16.1 А
16 1,29 мм 1,31 мм 2 22 А 11 кГц
17 1,15 мм 1,04 мм 2 19 А 13 кГц
1,13 мм 1 мм 2 11,5 А
18 1.02 мм 0,82 мм 2 16 А 17 кГц
0.98 мм 0,75 мм 2 9,1 А
19 0,91 мм 0,65 мм 2 14 А 21 кГц
20 0,81 мм 0,52 мм 2 11 А 27 кГц
0,80 мм 0,5 мм 2 7,1 А
21 0,72 мм 0.41 мм 2 9 А 33 кГц
22 0,65 мм 0,33 мм 2 7 А 42 кГц
0,62 мм 0,3 мм 2 5 А
23 0,57 мм 0,26 мм 2 4,7 А 53 кГц
24 0,51 мм 0,20 мм 2 4 А 68 кГц
25 0.45 мм 0,16 мм 2 2,7 А 85 кГц
26 0,40 мм 0,13 мм 2 2,2 А 107 кГц
27 0,361 мм 0,102 мм 2 1,7 А 130 кГц
28 0,321 мм 0,081 мм 2 1,4 А 170 кГц
29 0.286 мм 0,0642 мм 2 1,2 А 210 кГц
30 0,255 мм 0,0509 мм 2 0,86 А 270 кГц
31 0,227 мм 0,0404 мм 2 0,7 А 340 кГц
32 0,202 мм 0,0320 мм 2 0,53 А 430 кГц
33 0.180 мм 0,0254 мм 2 0,43 А 540 кГц
34 0,160 мм 0,0201 мм 2 0,33 А 690 кГц
35 0,143 мм 0,0160 мм 2 0,27 А 870 кГц
36 0,127 мм 0,0127 мм 2 0,21 А 1100 кГц
37 0.113 мм 0,01 мм 2 0,17 А 1350 кГц
38 0,101 мм 0,00797 мм 2 0,13 А 1750 кГц
39 0,0887 мм 0,00632 мм 2 0,11 А 2250 кГц
40 0,0799 мм 0,00501 мм 2 0,09 А 2900 кГц
Калибры для проводов

| Кабели для аэрокосмической промышленности

Калибр проводов

Общим стандартом диаметра (калибра) круглой тянутой проволоки является американский калибр проволоки (AWG).

По мере изготовления жилы проволока протягивается через фильеры все меньшего размера. Это верно для всех проводов. Фактически, система калибровки AWG предлагает эту процедуру рисования. Например, провод размером 22 AWG, менее 20 AWG, теоретически протягивается через 22 матрицы все меньшего размера. Проволока большего размера протягивается через меньшее количество матриц; отсюда и «калибр» с меньшим числом. См. Таблицу 1 .

American Wire Gauge Chart

Но у этих цифр есть некоторая подоплека, которая может помочь придать некоторую «рифму и разум» тому, как они соотносятся… и фактически предоставит средства соотнесения одного калибра с другим.

Фактор 1 - Каждые три номера шкалы (например, от №20 до №23) представляют собой деление (или умножение) поперечного сечения и сопротивления на коэффициент 2. Или, ссылаясь на таблицу, в которой перечислены только Счетчики с четными номерами, AWG №20 против №26 дадут коэффициент 4. Для иллюстрации, медный провод №20AWG имеет поперечное сечение 1000 круглых милов (CM) и сопротивление / 1000 футов 10 Ом. # 26 AWG, который меньше, будет иметь поперечное сечение 250 см и сопротивление 40 Ом.(Все значения номинальные.)

Фактор 2 - Каждые 10 номеров датчиков (например, от # 20 до # 30AWG) представляют 10-кратное увеличение или уменьшение поперечного сечения и сопротивления. Пример: провод # 30AWG имеет длину 100 см (1/10 от диаметра # 20AWG) и 100 Ом на 1000 футов (в 10 раз больше, чем у # 20AWG).

Фактор 3 - В качестве основы для всех этих чисел, медь # 10AWG составляет 1 Ом на 1000 футов.

Знание этих факторов может помочь просто рассчитать (или, по крайней мере, оценить) эти параметры провода.

Многожильный против сплошного

Ну они , явно разные по внешнему виду, правда назначение у них одинаковое. Само собой разумеется, что многожильная конструкция будет более гибкой. Так что, если вы на самом деле не хотите жесткости - например, протолкнуть провод через отверстие - разве не будет лучшим выбором?

Кроме того, сила есть в цифрах: например, веревка состоит из множества параллельных волокон - по отдельности слабых, но вместе довольно прочных.Если одно волокно порвется, останется много нести нагрузку.

Электропроводка в доме в целом прочная; проводка для станков, автомобилей и самолетов почти вся многожильная - для обеспечения гибкости и избыточности в условиях вибрации.

Приложение диктует выбор типа проводника. На высоких частотах - скажем, выше 1000 МГц - проводимость больше зависит от поверхности проводника, чем от его сердечника. Это «скин-эффект» и причина того, что серебряное покрытие становится важным.Это также применимо в ситуациях с очень сильным током - помимо того, что наблюдается в типичной ситуации с самолетом, но имеет место, например, в крупных распределительных сетях.

Центральные проводники некоторых наземных источников питания мощных радиочастотных антенн, для которых размер и гибкость не являются проблемой, на самом деле могут быть полой трубкой, что еще раз свидетельствует об относительной незначительности внутренней части провода как проводника в таких приложениях. .

При соответствующей поддержке изоляции - как в случае коаксиального кабеля - одножильный провод выдержит вибрацию и при этом будет передавать радиочастотный сигнал более эффективно, чем его многожильный аналог.

Это не означает, что все хорошие радиочастотные кабели должны иметь твердые жилы; ради гибкости некоторые коаксиальные кабели часто имеют многожильные посеребренные центральные проводники и работают очень хорошо.

Как всегда, компромиссы вездесущи.

Дополнительный вопрос: почему вы думаете, что количество нитей почти всегда является нечетным, обычно простым числом? Ответ ниже…

Таблица 2 представляет собой диаграмму некоторых конфигураций скрутки и некоторых их факторов.Это вряд ли исчерпывающе, но иллюстрирует идею.

Изготовление многожильных проводов почти всегда включает простое количество жил. [Простое число определяется как число, которое делится только само на себя и на 1.] Среди большего числа нитей (скажем, более 250) это может отклоняться от «простоты», но остается нечетным числом. А в проводах, имеющих очень большое количество жил (может быть больше 1000), есть экземпляры с четными номерами нитей. Однако таких отклонений от нормы немного: норма - это действительно простое число.

Почему?

Сплошной (1-жильный) проводник - это сердце провода. Таким образом, многожильные провода окружены дополнительными прядями, и, если все жилы имеют одинаковый калибр, в идеале шесть из них подходят вокруг центральной жилы. Итого: 7. Добавьте еще один слой (12 будет лучше всего на минимальном пространстве) вокруг них, и он станет 19.

И так далее…

Скручивание в больших количествах часто влечет за собой использование жгутов («нечетных» или «простых» скрученных), как если бы они были отдельными проводами - так что данная многожильная многожильная конструкция может стать простым числом с простым числом « мини- ”пачки.Сбивает с толку? Почему нет? Это наследие очень старого бизнеса - изготовления канатов.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
