Основным и самым распространённым способом передачи электроэнергии к потребителю является электрический провод и электрический кабель. Электрический провод и электрический кабель – это электротехническое изделие, состоящее из металлической токопроводящей жилы или нескольких жил. Каждая жила помещена в электрическую изоляцию. Все изолированные жилы провода или электрического кабеля помещаются в общую изоляцию.

В настоящее время промышленностью выпускаются самые разнообразные электрические провода и электрические кабели. Кабели и провода в основном бывают медные и алюминиевые, т.е. состав жил кабеля или провода – медь или алюминий.

Электрические кабели и провода бывают одножильные и многожильные. Жила кабеля или провода может быть как однопроволочная (монолитная), так и многопроволочная. Жилы изготавливаются в основном круглой формы, однако нередко у электрических кабелей большого сечения форма многопроволочной жилы может быть выполнена в виде треугольника. Сегодня мы расскадем как сделать расчет сечения провода по диаметру.

Маркировка электрического кабеля (провода)

Маркировка электрического кабеля по диаметру

Существует стандартный ряд сечений жил проводов и электрических кабелей, которые применяются. Это 1мм²; 1,5мм²; 2,5мм²; 4мм²; 6мм²; 8мм²; 10мм² и т.д. Тип, сечение и количество жил указывается либо на бирке, идущей в комплекте с кабелем или проводом, либо на самом изделии. Например, маркировка часто наносится на общую изоляцию кабеля и провода. Также технические данные электрических проводников указываются и в паспорте изделия.

Допустим, в наличии имеется кабель ВВГнг 3х2,5. Расшифровывается данная маркировка достаточно просто: кабель медный с ПВХ изоляцией, в ПВХ оболочке, не горючий, количество жил равно трём, сечение каждой жилы равно 2,5мм². Если в начале маркировки будет стоять буква «А», т.е. тип кабеля будет АВВГ, то это значит, что жилы у кабеля алюминиевые.

По маркировке провода также можно узнать не только тип самого провода, но также количество и сечение токопроводящих жил. Например, провод ПВС 3х1,5. Расшифровка следующая: провод с ПВХ изоляцией и в ПВХ оболочке, соединительный. Количество жил также три, а сечение каждой жилы равно 1,5мм².

Сечение проводника

У каждой жилы провода и кабеля своё сечение. Оно может быть как совсем малым (1мм² и менее), так и очень большим (95мм² и более). Сечение жилы влияет на способность длительно и кратковременно выдерживать электрический ток определённой величины. Чем больше сечение жилы, тем больший ток она способна выдержать в течение практически неограниченного времени.

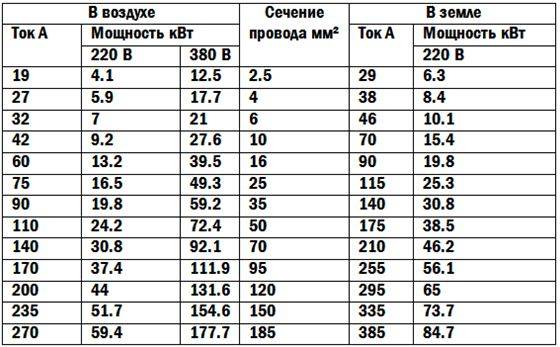

Расчет Сечения Кабеля

Неправильно выбранное сечение при проектировании может в дальнейшем стать причиной перегрева проводника, повреждения (разрушения) его изоляции в процессе большого нагрева, вследствие чего может произойти короткое замыкание и, как следствие, возникновение возгорания и пожара.

Несоответствие сечения

Не всегда причиной перегрева кабеля или провода в процессе эксплуатации может быть неправильный расчёт сечения. Как часто бывает на практике, причина очень проста. Не все производители кабельно-проводниковой продукции добросовестно относятся к качеству выпускаемых изделий. Дело в том, что очень часто сечение выпускаемых кабелей и проводов фактически занижено, т.е. не соответствует заявленному значению.

Чтобы избежать покупки электрического кабеля или провода с заниженным сечением, необходимо сначала визуально оценить его фактическое сечение. Практически любой специалист в области электрики способен «на глаз» определить сечение проводника. Но когда этого недостаточно, то профессионал может самостоятельно рассчитать площадь поперечного сечения электрического проводника. Расчёт сечения производится по обычной математической формуле:

S = ?*D²/4 – формула №1

или

S = ?*R² – формула №2

где: ? – математическая постоянная, которая всегда равна примерно 3,14;

        R – радиус провода;

        D – диаметр провода.

Радиус равен половине диаметра:

R = D/2 – формула №3

Расчёт фактического сечения электрического проводника

Зная формулу расчёта сечения проводника, можно рассчитать его фактическое значение и узнать, насколько занижена или завышена (что бывает редко) производителем заявленная величина сечения.

Однопроволочная (монолитная жила)

Для того чтобы самостоятельно рассчитать сечение жилы провода или кабеля, необходим штангенциркуль и возможно калькулятор.

Для начала необходимо с жилы провода или с жилы электрического кабеля снять слой изоляции, чтобы оголить саму жилу. Затем штангенциркулем измеряется диаметр жилы. Т.к. жила монолитная, то замер будет всего лишь один. После замера диаметра жилы, необходимо подставить значение диаметра (радиуса) в одну из вышеуказанных формул.

Пример №1

Допустим, на кабеле или проводе заявленное сечение жилы 2,5мм². При замере диаметр жилы оказался равен 1,7мм. Подставляя значение в формулу №1, получим:

S = 3,14*1,7²/4 = 2,26865 ? 2,3мм²

Расчёт по формуле №1 показал, что сечение жилы от стандартного значения занижено на 0,2мм².

Теперь рассчитаем фактическое значение сечения по формуле №2, но для начала определим по формуле №3 радиус:

R = 1,7/2 = 0,85мм

Подставляем значение радиуса в формулу №2 и получаем:

S = 3,14*0,85² = 2,26865 ? 2,3мм

Расчёт по второй формуле оказался аналогичным расчёту по первой. Т.е. сечение жилы кабеля оказалось заниженным на 0,2мм².

Пример №2

Допустим, диаметр жилы при измерении штангенциркулем оказался равен 1,8мм. Подставляя данное значение в формулу №1, получаем:

S = 3,14*1,8²/4 = 2,5434 ? 2,5мм²

Т.е. фактическое сечение составило 2,5мм², что в принципе соответствует стандартной величине.

Многопроволочная жила

Если определять сечение многопроволочной жилы, то нельзя производить замер диаметра по методу монолитной жилы, т. к. расчёт будет с большой погрешностью. Для определения сечения многопроволочной жилы, необходимо произвести замер диаметра каждой отдельной проволоки в жиле.

Если общее сечение жилы достаточно велико, то замер каждой проволоки вполне возможен, т.к. диаметр реально замерить штангенциркулем. Но если многопроволочная жила имеет малое сечение, то определить диаметр каждой проволоки очень проблематично ввиду тонкости проводника.

Как определить сечение кабеля (провода) по диаметру

Содержание

1. Как и чем измерить диаметр провода (проволоки)
2. Ищем сечение провода по диаметру: формула
3. Таблица соответствия диаметров проводов и их площадь сечения
4. Как определить сечение многожильного провода

По идее, диаметр проводников должен соответствовать заявленным параметрам. Например, если указано на маркировке, что кабель 3 x 2,5, значит сечение проводников должно быть именно 2,5 мм2. На деле получается, что отличаться реальный размер может на 20-30%, а иногда и больше. Чем это грозит? Перегревом или оплавлением изоляции со всеми вытекающими последствиями. Потому, перед покупкой, желательно узнать размер провода, чтобы определить его поперечное сечение. Как именно считать сечение провода по диаметру и будем выяснять дальше.

Как и чем измерить диаметр провода (проволоки)

Для измерения диаметра провода подойдет штангенциркуль или микрометр любого типа (механический или электронный). С электронными работать проще, но они есть не у всех. Измерять надо саму жилу без изоляции, потому предварительно ее отодвиньте или снимите небольшой кусок. Это можно делать, если продавец разрешит. Если нет — купите небольшой кусок для тестирования и проводите измерения на нем. На очищенном от изоляции проводнике замеряете диаметр, после чего можно определить реальное сечение провода по найденным размерам.

Измерения диаметра провода микрометром более точные, чем механическим штангенциркулем

Какой измерительный прибор в данном случае лучше? Если говорить о механических моделях, то микрометр. У него точность измерений выше. Если говорить об электронных вариантов, то для наших целей они оба дают вполне достоверные результаты.

Если нет ни штангенциркуля, ни микрометра, захватите с собой отвертку и линейку. Придется зачищать довольно приличный кусок проводника, так что без покупки тестового образца на этот раз вряд ли обойдетесь. Итак, снимаете изоляцию с куска провода 5-10 см. Наматываете проволоку на цилиндрическую часть отвертки. Витки укладываете вплотную один к другому, без зазора. Все витки должны быть полными, то есть «хвосты» провода должны торчать в одном направлении — вверх или вниз, например.

Определение диаметра провода при помощи линейки

Количество витков не важно — около 10. Можно больше или меньше, просто на 10 делить проще. Витки считаете,  затем прикладываете полученную намотку к линейке, совместив начало первого витка с нулевой отметкой (как на фото). Измеряете длину участка, занятого проводом, потом его делите на количество витков. Получаете диаметр провода. Вот так все просто.

Ищем сечение провода по диаметру: формула

Провода в кабеле имеют в поперечном сечении форму круга. Потому при расчетах пользуемся формулой площади круга. Ее можно найти используя радиус (половину измеренного диаметра) или диаметр (смотрите формулу).

Определяем сечение провода по диаметру: формула

Например, посчитаем площадь поперечного сечения проводника (проволоки) по размеру, рассчитанному ранее: 0,68 мм. Давайте сначала используем формулу с радиусом. Сначала находим радиус: делим диаметр на два. 0,68 мм / 2 = 0,34 мм. Далее эту цифру подставляем в формулу

S = π * R2 = 3,14 * 0,342 = 0,36 мм2

Считать надо так: сначала возводим в квадрат 0,34, потом умножаем полученное значение на 3,14. Получили сечение данного провода 0,36 квадратных миллиметров. Это очень тонкий провод, который в силовых сетях не используется.

Давайте посчитаем сечение кабеля по диаметру, используя вторую часть формулы. Должно получиться точно такое же значение. Разница может быть в тысячные доли из-за разного округления.

S = π/4 * D2 = 3.14/4 * 0,682 = 0,785 * 0,4624 = 0,36 мм2

В данном случае делим число 3,14 на четыре, потом возводим диаметр в квадрат,  две полученные цифры перемножаем. Получаем аналогичное значение, как и должно быть. Теперь вы знаете, как узнать сечение кабеля по диаметру. Какая из этих формул вам удобнее, ту и используйте. Разницы нет.

Таблица соответствия диаметров проводов и их площадь сечения

Проводить расчеты в магазине или на рынке не всегда хочется или есть возможность. Чтобы не тратить время на расчеты или не ошибиться, можно воспользоваться таблицей соответствия диаметров и сечений проводов, в которой есть наиболее распространенные (нормативные) размеры. Ее можно переписать, распечатать и захватить с собой.

Диаметр проводника	Сечение проводника
0,8 мм	0,5 мм2
0,98 мм	0,75 мм2
1,13 мм	1 мм2
1,38 мм	1,5 мм2
1,6 мм	2,0 мм2
1,78 мм	2,5 мм2
2,26 мм	4,0 мм2
2,76 мм	6,0 мм2
3,57 мм	10,0 мм2
4,51 мм	16,0 мм2
5,64 мм	25,0 мм2

Как работать с этой таблицей? Как правило, на кабелях есть маркировка или бирка, на которой указаны его параметры.

Там указывается маркировка кабеля, количество жил и их сечение. Например, ВВНГ 2х4. Нас интересуют параметры жилы а это цифры, которые стоят после знака «х». В данном случае заявлено, что есть два проводника, имеющих поперечное сечение 4 мм2. Вот и будем проверять, соответствует ли эта информация действительности.

Чтобы проверить, проводите измерение диаметра любым из описанных методов, после сверяетесь с таблицей. В ней указано, что при таком сечении в четыре квадратных миллиметра, размер провода должен быть 2,26 мм. Если измерения у вас такие же или очень близкие (погрешность измерений существует, так как приборы неидеальные), все нормально, можно данный кабель покупать.

Заявленные размеры далеко не всегда соответствуют реальным

Но намного чаще фактический диаметр проводников значительно меньше заявленного. Тогда у вас два пути: искать провод другого производителя или взять большего сечения. За него, конечно, придется переплатить, но первый вариант потребует достаточно большого промежутка времени, да и не факт, что вам удастся найти соответствующий ГОСТу кабель.

Второй вариант потребует больше денег, так как цена существенно зависит от заявленного сечения. Хотя, не факт — хороший кабель, сделанный по всем нормам, может стоит еще дороже. Это и понятно — расходы меди, а, часто, и на изоляцию, при соблюдении технологии и стандартов — значительно больше. Потому производители и хитрят, уменьшая диаметр проводов — чтобы снизить цену. Но такая экономия может обернуться бедой. Так что обязательно проводите измерения перед покупкой. Даже и проверенных поставщиков.

И еще: осмотрите и пощупайте изоляцию. Она должна быть толстой, сплошной, иметь одинаковую толщину. Если кроме изменения диаметра еще и с изоляцией проблемы — ищите кабель другого производителя. Вообще, желательно найти продукцию, отвечающую требованиям ГОСТа, а не сделанную по ТУ. В этом случае есть надежда на то, что кабель или провод буде служить долго и без проблем. Сегодня это сделать непросто, но если вы разводите проводку в доме или подключаете электричество от столба, качество очень важно.

Потому, стоит, наверное, поискать.

Как определить сечение многожильного провода

Иногда проводники используются многожильные — состоящие из множества одинаковых тонких проволочек. Как посчитать сечение провода по диаметру в этом случае? Да точно также. Проводите измерения/вычисления для одной проволоки, считаете их количество в пучке, потом умножаете на это число. Вот вы и узнаете площадь поперечного сечения многожильного провода.

Сечение многожильного провода считается аналогично

понятие, площадь, формула и таблица соответствия диаметру

Для правильного выбора и организации ЛЭП необходимо учитывать параметры и нагрузку проводников. Они представляют собой металлическую нить из меди, алюминия, стали, цинка, титана, никеля и обеспечивают передачу тока от его источника к потребителю. Проводники имеют поперечное сечение – это фигура, образованная их рассечением плоскостью поперечного направления. При неправильном выборе линия выйдет из строя или загорится при скачках напряжения.

Содержание

1. Площадь поперечного сечения как электрическая величина
2. Цели расчета
3. Отношение диаметра кабеля к площади его поперечного сечения
4. Расчет сечения многожильного провода
5. Особенности собственной — расчет
6. С помощью штангенциркуля
7. С помощью линейки и карандаша
8. Таблица соответствия диаметра провода и площади сечения
9. Определение сечения проводника на вводе
10. Расчет сечения провода для линии розеток
11. Выбор сечения для трехфазной линии 380 В с несколькими приборами
12. Сечение проводов в старых домах и максимальной нагрузке
13. Какой кабель выбрать для квартирной электропроводки

Площадь сечения как электрическая величина

Проводимость провода зависит от сечения

В качестве примера сечения можно рассмотреть распил изделия под углом 90 градусов относительно поперечной оси. Контур полученной формы определяется конфигурацией объекта. Трос имеет вид небольшой трубы, поэтому при распиливании получится фигура в виде двух кругов определенной толщины. Если распилить круглый металлический стержень, получится круглая форма.

В электротехнике под площадью ПС будет пониматься прямоугольное поперечное сечение проводника по отношению к его продольной части. Сечение жилок всегда будет круглым. Параметр измеряется в мм2.

Начинающие электрики могут перепутать диаметр и сечение элементов. Чтобы определить, какова площадь поперечного сечения жилы, нужно учесть ее округлую форму и воспользоваться формулой:

S = πхR2, где:

• S — площадь круга;
• π — константа 3,14;
• R — радиус окружности.

Если известен индекс площади, то легко найти удельное сопротивление материала изготовления и длину провода. Далее рассчитывается текущее сопротивление.

Для удобства расчетов исходная формула преобразована:

1. Радиус равен ½ диаметра.
2. Чтобы вычислить площадь, π умножается на D (диаметр), деленное на 4, или 0,8 умножается на 2 диаметра.

В расчетах используется показатель диаметра, так как неправильный его выбор может вызвать перегрев и возгорание кабеля.

Цели расчета

Сечение проводов для освещения

Расчет параметров площади сечения жилы необходим для нескольких целей:

• получение необходимого количества электроэнергии для питания бытовых приборов;
• исключение переплат за неиспользованные энергоресурсы;
• безопасность электропроводки и противопожарная безопасность;
• возможность подключения к сети мощного оборудования;
• предотвращение оплавления изоляционного слоя и коротких замыканий;
• правильная организация системы освещения.

Оптимальное сечение провода для освещения 1,5 мм2 на линию, 4-6 мм2 на ввод.

Отношение диаметра кабеля к площади его сечения

Определение площади сечения жил по формуле занимает много времени. В некоторых случаях уместно использовать данные из таблицы. Так как для организации современной электропроводки используется медный кабель, то в таблицу внесены параметры:

• диаметр;
сечение
• в соответствии с показателем диаметра;
• Максимальная мощность нагрузки проводников в сетях напряжением 220 и 380 В.

90 102

Диаметр жилы, мм	Параметры сечения, мм2	Сила тока, А	Медь мощность проводника, кВт
			Сеть 220 В	Сеть 380 В
1,12	1	14	3	5,3
1,38	1,5	15	3,3	5,7
1,59	2	19	4,1	7,2
1,78	2,5	21	4,6	7,9
2 ,26	4	27	5,9	10
2,76	6	34	7,7	12
3,57	10	50	11	19

Глядя на данных в соответствующих столбцах можно узнать необходимые параметры ЛЭП жилого дома или производственная база.

Расчет сечения многожильного провода

Многожильный провод состоит из нескольких отдельных жил. Расчет его сечения производится следующим образом:

1. Найден показатель площади поперечного сечения одной жилы.
2. Проводники кабеля пересчитываются.
3. Количество умножается на сечение одной жилы.

При соединении многожильного провода его концы обжимаются специальной втулкой с помощью обжимных клещей.

Особенности самостоятельного расчета

Самостоятельный расчет продольного сечения выполняется на проводнике без изолирующего покрытия. Кусок изоляции можно отодвинуть или снять на куске, купленном специально для испытаний. Для начала нужно определить диаметр и по нему найти сечение. Для работы используется несколько техник.

С помощью штангенциркуля

Метод оправдан, если измеряются параметры укороченного или дефектного кабеля. Например, ВВГ может обозначаться как 3х2,5, а по факту быть 3х21. Расчеты производятся так:

1. С проводника снимается изоляционная оболочка.
2. Диаметр измеряется штангенциркулем. Вам нужно будет поместить провод между ножками прибора и посмотреть на маркировку шкалы. Целое число вверху, десятичное число внизу.
3. На основании формулы нахождения площади круга S = π (D/2) 2 или ее упрощенного варианта S = 0,8 D² определяется сечение.
4. Диаметр 1,78 мм. Подставив значение в выражение и округлив результат до сотых, получится 2,79 мм2.

Для бытовых нужд потребуются жилы сечением 0,75; 1,5; 2,5 и 4 мм2.

Использование линейки и карандаша

Вычисление PS с помощью линейки и карандаша

При отсутствии специального измерительного прибора можно воспользоваться карандашом и линейкой. Над тестовым изображением выполняются операции:

1. С изолирующего слоя зачищается площадь, равная 5-10 см.
2. Полученная проволока наматывается на карандаш. Полные витки подходят плотно, между ними не должно быть места, «хвосты» направлены вверх или вниз.
3. В конечном итоге должно получиться определенное количество витков, их нужно посчитать.
4. Обмотка накладывается на линейку так, чтобы нулевое деление совпадало с первой обмоткой.
5. Длина сегмента измеряется и делится на количество витков. Полученное значение является диаметром.
6. Например, есть 11 витков, на которые уходит 7,5 мм. При делении 7,5 на 11 выходит 0,68 мм — диаметр кабеля. Сечение можно найти по формуле.

Точность расчетов определяется плотностью и длиной намотки.

Таблица соответствия диаметра проволоки и площади сечения

При отсутствии возможности пройти испытание диаметра или произвести расчет при покупке допускается использование таблицы. Данные можно сфотографировать, распечатать или переписать, а затем использовать для определения стандартного или популярного размера ядра.

Диаметр кабеля, мм	Сечение жилы, мм2
0,8	0,5
0, 98	0,75
1,13	1
1,38	1,5
1,6	2
1,78	2,5
2,26	4
2,76	6
3,57	10

При покупке электрического кабеля необходимо смотреть параметры на этикетке. Например, используется ВВНГ 2х4. Количество жилок — это значение после «x». То есть изделие состоит из двух элементов сечением 4 мм2. По таблице можно проверить достоверность информации.

Чаще всего диаметр кабеля меньше заявленного на упаковке. У пользователя есть два варианта — использовать другой или выбрать кабель с большей площадью сечения по диаметру. Выбирая второе, нужно проверить изоляцию. Если она не твердая, тонкая, разная по толщине, остановитесь на продукции другого производителя.

Определение сечения жилы на вводе

Уточнить номинальные показатели можно в компании Энергосбыт или в документации на товар. Например, номинал автомата на вводе 25 А, потребляемая мощность 5 кВт, сеть однофазная, 220 В.

Подбор сечения осуществляется так, чтобы допустимый ток проводников в течение длительного периода больше, чем рейтинг машины. Например, в доме на ввод заведен трехжильный медный проводник ВВГнг, проложенный открытым способом. Оптимальное сечение 4 мм2, поэтому нужен материал ВВГнг 3х4.

После этого рассчитывается показатель условного тока отключения для автомата номиналом 25 А: 1,45х25 = 36,25 А. медная жила сечением 6 мм2 и допустимым током ограничения 42 А.

Расчет сечения провода для линии розеток

Сечение кабелей для бытовых электроустановок

Каждый электроприбор имеет свои показатели мощности. Измеряются они в ваттах и ​​указываются в паспорте или на наклейке на корпусе. Примером нахождения сечения будет линия питания стиральной машины мощностью 2,4 кВт. В расчетах учтено:

• материал провода и способ монтажа — трехжильный медный кабель ВВГнг, скрытый в стене;
• характеристики сечения – оптимальное значение 1,5 мм2, т.е. понадобится кабель 3х1,5;
• использование розетки. Если подключен только автомат, характеристик будет достаточно;
• система защиты — автомат на номинальный ток 10 А.

Для двойных розеток используется медный кабель сечением 2,5 мм2 и автомат на номинал 16 А.

Выбор сечения для трехфазной линии 380 В с несколькими приборами

Присоединение нескольких видов бытовых приборов к трехфазной линии предусматривает протекание потребляемого тока по трем жилам. Каждая из них будет иметь меньшее значение, чем двухпроводная. На основании этого явления допускается применение кабеля меньшего сечения в трехфазной сети.

Например, в доме установлен генератор мощностью 20 кВт и суммарной мощностью по трем фазам 52 А. Исходя из значений в таблице получается, что оптимальное сечение кабеля 8,4 мм2. На основании формулы рассчитывается фактическое сечение: 8,4/1,75=4,8 мм2. Для подключения генератора мощностью 20 кВт к трехфазной сети 380 В необходим медный проводник, сечение каждой жилы которого составляет 4,8 мм2.

Сечение проводов в старых домах и максимальная нагрузка

В многоэтажках советского периода применяется алюминиевая проводка. С учетом правильного соединения узлов в распределительной коробке, качества изоляции и надежности контактов соединения она прослужит от 10 до 30 лет.

При необходимости подключения оборудования с высоким энергопотреблением в домах с алюминиевой проводкой сечение и диаметр проводников выбирают исходя из потребляемой мощности. Все данные приведены в таблице.

Ток, А	Максимальная мощность, ВА	Диаметр кабеля, мм	Сечение кабеля, мм2
14	3000	1,6	2
16	3500	1,8	2,5
18	4000	2	3
21	4600	2,3	4
24	5300	2,5	5
26	5700	2,7	6
31	6800	3,2	8
38	8400	3,6	10

Какой кабель выбрать для квартирной электропроводки

Несмотря на дешевизну алюминиевых жил, от их использования лучше отказаться. Причина в низкой надежности контактов, по которым будут протекать токи. Вторая причина – несоответствие сечения провода мощности современных бытовых приборов. Медный кабель отличается надежностью и долгим сроком службы.

В квартирах и домах допускается применять провод с маркировкой:

• ПУНП — плоская жила с медными жилами в оболочке из ПВХ. Рассчитан на напряжение 250 В при частоте 50 Гц.

Стоимость ПУНП

• ВВГ/ВВГнг — кабели плоские медные двойные с ПВХ покрытием. Используются внутри и снаружи конструкций, не подвержены возгоранию. Они доступны с 2, 3 и 4 жилами.

ВВГ стоимость

• NYM — провод медный для внутренней одинарной линии. Имеет изоляционную оболочку из ПВХ и внешнее покрытие, жилы с заземлением и без него.

Стоимость NYM

При выборе количества жил необходимо будет учитывать способность проводимости тока на единицу сечения. В этом случае квартирную сеть лучше делать из одножильного провода, толщина которого больше. Многожильные элементы можно многократно сгибать, к ним можно подключать электроприборы. Качественным будет только кабель с тонкими жилами.

Правильное сечение проводников с учетом мощности оборудования и типа сети являются важными факторами при организации ЛЭП. Диаметр кабеля можно рассчитать самостоятельно несколькими способами. На основании этих показаний легко определить сечение жил по формулам или с помощью таблицы. 92 НОМИНАЛЬНЫЙ ДИАМЕТР, ДЮЙМЫ НОМИНАЛЬНЫЙ ДИАМЕТР, ММ ФУНТ. PER MFT 36 25,00 0,0123 .0050 .127 .0757 35 31,52 0,0161 .00561 .143 0,0954 34 39,75 0,0200 .00630 .160 .1203 901 04 33 50,13 0,0252 .00708 .180 .
