Сечение проводов по мощности: Таблица зависимости сечения кабеля от тока (мощности).

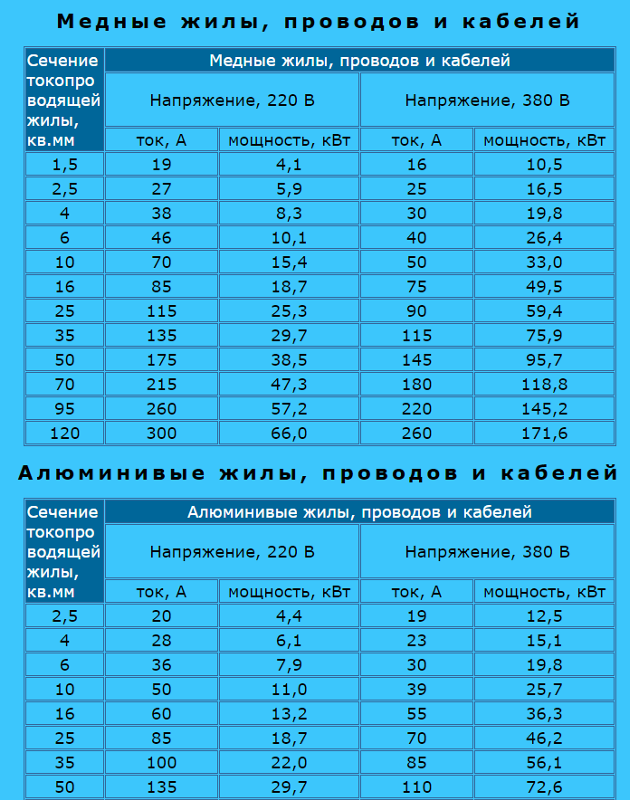

Таблица сечения медного провода по мощности

Надежная и безопасная работа любых электрических приборов и оборудования во многом зависит от правильного выбора проводов. Большое значение имеет сечение медного провода, таблица позволяет определить его необходимые параметры, в зависимости от токовой нагрузки и мощности. Неправильный подбор кабельной продукции может вызвать короткое замыкание и последующее возгорание. При небольшом сечении провода и слишком высокой мощности оборудования произойдет его перегрев, что вызовет аварийную ситуацию.

Содержание

Сечение и мощность провода

При выборе кабельной продукции в первую очередь необходимо учитывать существенные различия между медными и алюминиевыми проводами.

Сечение проводов по току и мощности таблица

Медь является более устойчивой к различного рода изгибам, она обладает более высокой электропроводностью и меньше подвержена воздействию коррозии. Поэтому одна и та же нагрузка предусматривает меньшее сечение медного провода по сравнению с алюминиевым. В любом случае, приобретая электропровод, нужно делать определенный запас его сечения, на случай возрастания нагрузок в перспективе, когда будет устанавливаться новая бытовая техника. Кроме того, сечение должно соответствовать максимальной нагрузке, токам автоматов или других защитных устройств.

Величина тока относится к основным показателям, оказывающим влияние на расчеты площади сечения проводов. То есть, определенная площадь имеет возможность пропускать через себя определенное количество тока в течение продолжительного времени. Этот параметр также называется длительно допустимой нагрузкой.

Само сечение представляет собой общую площадь, которую имеет срез токопроводящей жилы. Для его определения используется формула вычисления площади круга. Таким образом, Sкр. = π × r2, где число π = 3,14, а r – будет радиусом измеряемой окружности. При наличии в кабельной жиле сразу нескольких проводников, измеряется диаметр каждого из них, а затем полученные данные суммируются. Чтобы найти радиус, нужно вначале измерить диаметр проволоки с помощью микрометра или штангенциркуля. Наиболее эффективным методом считается определение площади сечения по специальным таблицам, с учетом необходимых показателей.

Прежде всего, принимаются во внимание конкретные условия эксплуатации, а также предполагаемая величина максимального тока, который будет протекать по данному кабелю в течение продолжительного времени.

Сечение медных проводов и мощность электрооборудования

Перед монтажом того или иного электрического оборудования необходимо выполнить все расчеты. Они проводятся с учетом полной мощности будущих потребителей электроэнергии. Если монтируется сразу несколько единиц оборудования, то расчеты проводятся в соответствии с их суммарной мощностью.

Нагрузка и сечение провода таблица

Мощности каждого прибора указываются на корпусе или в технической документации на изделие и отражаются в ваттах (Вт) или киловаттах (кВт). Для того, чтобы рассчитать сечение медного провода по мощности, таблица со специальными параметрами поможет подобрать наиболее оптимальный вариант.

В стандартных городских квартирах как правило действует однофазная система электроснабжения, напряжение которой составляет 220 вольт. Расчеты проводятся с учетом так называемого коэффициента одновременности, составляющему 0,7. Этот показатель означает возможность одновременного включения около 70% установленного оборудования. Данный коэффициент нужно умножить на значение суммарной мощности всех имеющихся приборов. По полученному результату в таблице определяется необходимое сечение проводки в соответствии с заданными техническими и эксплуатационными условиями.

Как определить сечение для многожильного провода

Расчёт сечения кабеля по мощности и току: формулы и примеры

Вы планируете заняться или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Содержание статьи:

• Расчет сечения по мощности потребителей
  • Этап #1 — расчет реактивной и активной мощности
  • Этап #2 — поиск коэффициентов одновременности и запаса
  • Этап #3 — выполнение расчета геометрическим методом
  • Этап #4 —рассчитываем сечение по мощности на практике
• Расчет сечения по току
  • Этап #1 — расчет силы тока по формулам
  • Этап #2 — выбор подходящего сечения по таблицам
  • Этап #3 — расчет сечения проводника по току на примере
• Расчет падения напряжения
• Пример расчета переноски
• Выводы и полезное видео по теме

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Галерея изображений

Фото из

Различные виды кабеля для устройства проводки

Разная толщина у проводников для бытовой эксплуатации

Число жил в различных марках кабеля

Варианты многожильного кабеля

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+..PN)*K*J,

Где:

• P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с  реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Где:

• P – мощность в Вт;
• U – напряжение в В;
• I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм².

Часто бывает необходимо узнать, как грамотно рассчитать проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R² = π*D²/4, или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

Где:

• S – площадь жилы в мм²;
• R – радиус жилы в мм;
• D – диаметр жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D²/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные. Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм². Аналогичный размер провода с алюминиевой жилой 6 мм².

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображений

Фото из

На кухнях обычно сосредоточено наибольшее количество мощных потребителей электроэнергии и менее «прожорливой» бытовой техники

В ванных комнатах и совмещенных санузлах может также находиться внушительное количество электрооборудования

В зависимости от мощности технической единицы ее питание осуществляется от общей или отдельной силовой линии. Расчеты производятся для группы розеток, для потребителей отдельных линий подбирают согласно мощности

К розеточному блоку, запитанному одной силовой линией, можно подключать только маломощные приборы: миксеры, фены, кофемолки и т.д.

Подключение к отдельной силовой линии требуют микроволновые печи, варочные поверхности и электродуховки

Нормальную работу стандартной стиральной машины должна обеспечивать отдельная силовая линия

Обязательной прокладки отдельной силовой ветки требуют холодильники и электроплиты

В гигиенических помещениях отдельные линии прокладывают для джакузи, электронных крышек биде, душевых кабинок

Помещение с максимальным числом бытовой техники

Техническое оснащение ванных комнат и совмещенных санузлов

Подключение мощных энергопотребителей

Блок-розетка для маломощного оборудования

Варочная поверхность требует правильного подключения

Силовая электролиния для стиральной машины

Отдельные силовые ветки для холодильников

Мощные потребители энергии в санузлах и ванных

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

• выбор мощности всех потребителей;
• расчет токов, проходящих по проводнику;
• выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U_л,

Где:

• I — cила тока, принимается в амперах;
• P — мощность в ваттах;
• U_л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

1. U_л = U*cosφ в случае однофазного напряжения.
2. U_л = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

1. U_л = 220 В для однофазного напряжения.
2. U_л = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J,

Где:

• I – суммарная сила тока в амперах;
• I1..IN – сила тока каждого потребителя в амперах;
• K – коэффициент одновременности;
• J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой .

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

• 0,68 если 5-6 жил;
• 0,63 если 7-9 жил;
• 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм² или алюминиевых до 10 мм² ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Т_пв

где T_пв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: медного кабеля для подключения:

• трехфазного деревообрабатывающего станка мощностью 4000 Вт;
• трехфазного сварочного аппарата мощностью 6000 Вт;
• бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:

U_л = 220 * √3 = 380 В

Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:

P_тех = 25000 / 0,7 = 35700 Вт

P_обор = 10000 / 0,7 = 14300 Вт

Шаг # 3. Ток, необходимый для подключения бытовой техники:

I_тех = 35700 / 220 = 162 А

Шаг # 4. Ток, необходимый для подключения оборудования:

I_обор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

I_тех = 162 / 3 = 54 А

Шаг # 6. Ток приходящийся на каждую фазу:

I_ф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

I_ф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм².

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм². Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

О взаимосвязях значений напряжения и силы тока подробнее можно прочесть .

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

U_пад = I * R,

U_% = (U_пад / U_лин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ — удельное сопротивление проводника, Ом*мм²/м;
• S – сечение проводника, мм²;
• U_пад – напряжение падения, В;
• U_% — падение напряжения по отношению к U_лин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм². Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

U_пад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U_% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте комментарии к этой статье. Блок для отзывов расположен ниже.

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, которая является проводником электрического тока.

Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Горение изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токонесущей жилы – это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Начертить план квартиры или другого помещения, где планируется, и отметить будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину планируемой линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные провода.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты. Приставка «кило» означает, что число должно быть умножено на 1000, поэтому 1 кВт = 1000 Вт, 5 кВт = 5000 Вт, 3 кВт = 3000 Вт, 1 Вт = 0,001 кВт и т. д.

Устройства, которые потребляют такое малое количество тока, что даже его не нужно выбирать, включают:

• холодильник;
• Зарядное устройство;
• ТВ;
радиотелефон
• ;
• ночники и торшеры.

Но если к этой же розетке подключен, например, обогреватель, то расчеты надо делать.

Выбор сечения кабеля – важнейшая составляющая любой схемы электроснабжения, от жилых помещений до городских или промышленных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономию бюджета проекта.

Полезные видео

[Решено] Площадь поперечного сечения проводника для силовой проводки шо

Этот вопрос ранее задавался в

UPPCL JE Electrical 7 сентября 2021 г. Официальный документ (Shift 2)

Посмотреть все документы UPPCL JE >

1. 1.50 мм ² , 2,50 мм ²
2. 1,0 мм2, 1,50 мм2
3. 1,0 мм2, 1,0 мм2
4. 2,50 мм2, 1,50 мм2

Вариант 1: 1,50 мм ²

.0201, 2,50 мм ²

Бесплатно

Бесплатно Пробный тест Уттар-Прадеш (История)

81,3 тыс. пользователей

10 вопросов

10 баллов

7 минут

Индийские правила электроснабжения в отношении внутренней проводки:

• Минимальный размер проводника, используемого в домашней проводке, не должен быть меньше 1/1,12 мм2 для меди или 1/1,40 мм (1,5 мм) для алюминиевого провода.
• Высота установки щита учета, главного распределительного щита 1,5 метра от уровня земли. Обсадная труба будет проложена на высоте 3,0 метра от уровня земли.
• Световые кронштейны должны быть закреплены на высоте от 2 до 2,5 метров от уровня земли.
• Максимальное количество точек в подсхеме — 10.
• Максимальная нагрузка в подцепи 800 Вт.



И.Е. Правила относительно силовой проводки:

1. В силовой подцепи нагрузка обычно ограничивается до 3000 Вт, а количество розеток до двух в каждой подцепи.
2. Все оборудование, используемое в силовой проводке, должно иметь железную конструкцию, а проводка должна быть бронированным кабелем или кабелепроводом.
3. Длина гибкого трубопровода, используемого для соединения клеммных коробок двигателей с пускателями, выключателями и двигателями, не должна превышать 1,25 метра.
4. Каждый двигатель, независимо от его размера, должен быть снабжен предохранителем, расположенным рядом с ним.
5. Минимальная площадь поперечного сечения проводника, который можно использовать для силовой проводки, составляет 1,25 мм2 для кабелей с медными жилами и 1,50 мм2 для кабелей с алюминиевыми жилами (см. рекомендации ISI). Следовательно, кабели ВИР или ПВХ размером менее 3/0,9Медь 15 мм или алюминий 1/1,80 мм нельзя использовать для проводки двигателя.
6. Для двигателей мощностью менее 15 л.с., которые имеют очень большой пусковой ток, предохранитель должен иметь номинальный ток для безопасной передачи пускового тока двигателя, а номинальный ток кабеля должен составлять не менее половины номинального тока предохранителя.



Из вышеперечисленных вариантов площадь поперечного сечения жилы силовой проводки НЕ должна быть меньше 1,50 мм2 для медного провода и 2,50 мм2 для алюминиевого.

Скачать решение PDF

Поделиться в WhatsApp

Последние обновления UPPCL JE

Последнее обновление: 22 декабря 2022 г.

Окончательные результаты Uttar Pradesh Power Corporation Limited JE (Civil) 2022 были объявлены 10 августа 2022 года. Кандидаты могут проверить свои результаты UPPCL JE 2022 по прямой ссылке для скачивания.
