Какое должно быть сечение защитного проводника от корпуса электродвигателя на заземляющую шину? | ЭлектроАС
Дата: 1 декабря, 2009 | Рубрика: Вопросы и Ответы, Электромонтаж
Метки: Заземление, Заземление электрооборудования, Сечение проводника
Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!
Элиф
Помещение компрессорной, категория Д, класс зоны П-IIа, электродвигатель мощностью 37 кВт, трехфазный с глухозаземленной нейтралью. Каково должно быть сечения защитного проводника от корпуса электродвигателя на заземляющую шину? На основании какого пункта ПУЭ или другого нормативного документа.
Ответ:
Сечение заземляющего проводника зависит от сечения фазного проводника. В Вашем случае, сечение медного заземляющего проводника должно быть не менее 16 мм2. Более подробно о расчёте потребляемой мощности электрооборудования и сечения кабеля можно прочитать, пройдя по ссылке «Расчёт потребляемой мощности, сечения кабеля и номинала автоматического выключателя».
ПУЭ-7
1.7.113
Сечения заземляющих проводников в электроустановках напряжением до 1 кВ должны соответствовать требованиям 1.7.126 к защитным проводникам.

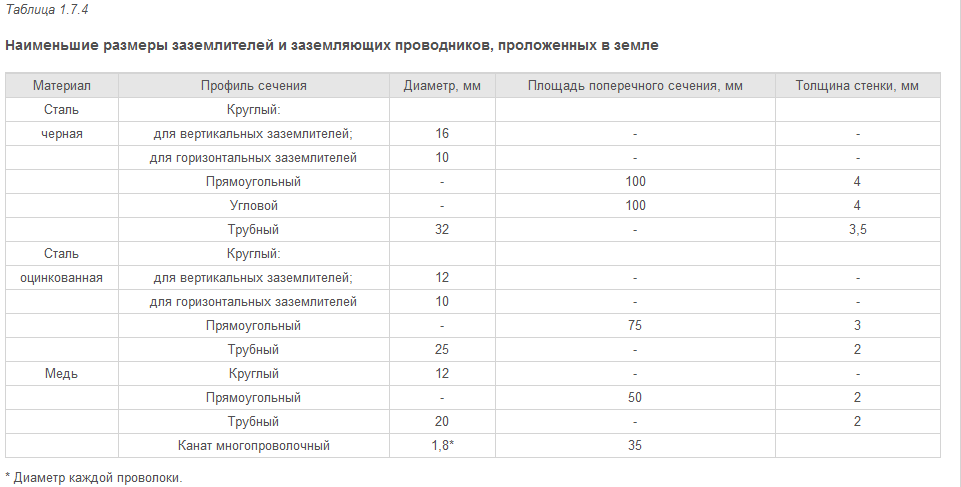

Наименьшие сечения заземляющих проводников, проложенных в земле, должны соответствовать приведенным в табл. 1.7.4.
Прокладка в земле алюминиевых неизолированных проводников не допускается.
1.7.126
Наименьшие площади поперечного сечения защитных проводников должны соответствовать табл. 1.7.5.
Площади сечений приведены для случая, когда защитные проводники изготовлены из того же материала, что и фазные проводники. Сечения защитных проводников из других материалов должны быть эквивалентны по проводимости приведенным.
Таблица 1.7.5
Наименьшие сечения защитных проводников
Сечение фазных проводников, мм2 = Наименьшее сечение защитных проводников, мм
S ≤ 16 = S
16 < S ≤ 35 = 16
S > 35 = S/2
Допускается, при необходимости, принимать сечение защитного проводника менее требуемых, если оно рассчитано по формуле (только для времени отключения ≤ 5 с):
I — ток короткого замыкания, обеспечивающий время отключения поврежденной цепи защитным аппаратом в соответствии с табл.
1.7.1 и 1.7.2 или за время не более 5 с в соответствии с 1.7.79, А;t — время срабатывания защитного аппарата, с;
k — коэффициент, значение которого зависит от материала защитного проводника, его изоляции, начальной и конечной температур. Значение k для защитных проводников в различных условиях приведены в табл. 1.7.6-1.7.9.
Если при расчете получается сечение, отличное от приведенного в табл. 1.7.5, то следует выбирать ближайшее большее значение, а при получении нестандартного сечения — применять проводники ближайшего большего стандартного сечения.
Прочая и полезная информация
Читайте также:
- Электромонтажные работы по заземлению электрооборудования
Заземление электрооборудования Не так давно мы и не мечтали, что в нашу жизнь стремительно ворвутся новые технологии, а вместе с ними и современное электрооборудование.
Мы могли только во сне представить, что …
- Система заземления «TN-C-S»
Для тех, у кого есть хотя бы поверхностные знания об электрических сетях, и имеется минимальный опыт работы с прежними системами заземления «TN-C», не составит особого труда разобраться с более безопасным …
- Система заземления «ТТ»
Система заземления «ТТ», прежде всего, предназначена для защиты человека от поражения электрическим током через токопроводящие поверхности зданий, временных строений или мобильных сооружений. Особенно это актуально для стихийно созданных торговых мест, где …
- Система заземления «TN-S»
Вообще система заземления «TN-S», была впервые разработана в 1930-х годах и внедрена на территории Европейских стран, в которых последние лет 50 является основной схемой защиты потребителей электроэнергии. Скорее всего, такая …
- Можно ли выполнить электромонтаж заземление лампы освещения от провода заземления розеток?
Любовь Здравствуйте! Скажите, пожалуйста, можно ли выполнить электромонтаж заземления лампы освещения от провода заземления розеток? Мы меняем алюминиевую электропроводку на медную.
При этом стараемся по максимуму использовать имеющиеся каналы в стенах …
При этом стараемся по максимуму использовать имеющиеся каналы в стенах …Экспертиза проекта электроснабжения, шефмонтаж, технический надзор, электроизмерения: +7(926)210-83-75
Срочная платная консультация инженера-энергетика +7(925)705-93-63
Оставить Комментарий
You must be logged in to post a comment.
Прочая и полезная информация© 2000-2023, Московская электромонтажная компания «ЭлектроАС»: Электромонтаж и электромонтажные работы Москва. Прокладка и электромонтаж кабеля, замеры сопротивления изоляции (электропроводки) и заземления, а также электромонтажные работы и услуги любой сложности по прокладке и установке кабеля, освещения, электрооборудования и электропроводки.
Технический циркуляр 11/2006. О заземляющих электродах и заземляющих проводниках.
АССОЦИАЦИЯ «РОСЭЛЕКТРОМОНТАЖ»
ТЕХНИЧЕСКИЙ ЦИРКУЛЯР
№11/2006
г.
Москва 16 октября 2006 г.
В главе 1.7 «Правил устройств электроустановок» (ПУЭ) седьмого издания были учтены требования к заземляющим устройствам и защитным проводникам, установленные ГОСТ Р 50571.10-96 (МЭК 364-5-54 публикация 1980 года с изменениями 1982 года) и некоторые требования дополнительного стандарта МЭК 60364-5-548 публикация 1996 года с изменениями 1998 года.
К настоящему времени выпущена новая редакция стандарта IEC 60364-5-54 (IEC:2002), в которой уточнены требования к выбору заземляющих электродов и заземляющих проводников, проложенных в земле.
Целью настоящего циркуляра является разъяснение по выполнению ряда требований главы 1.7 ПУЭ в части приведения их в соответствие с новыми международными требованиями, регламентированными стандартом МЭК 60364-5-54 в публикации 2002 года и в связи с поступающими запросами.
В циркуляре также отражены некоторые требования по выполнению электрических соединений заземляющих устройств.
С выходом настоящего циркуляра подтверждается возможность использования расширенной, по сравнению с положениями главы 1.7 ПУЭ, номенклатуры заземляющих электродов и проводников, представленных на российском рынке.
При выборе материалов и размеров заземляющих электродов и заземляющих проводников предлагается руководствоваться следующим:
— материалы и размеры заземляющих электродов должны выбираться с учетом защиты от коррозии, соответствующих термических и механических воздействий;
— минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле, приведены в таблице 1;
— сечение заземляющих проводников должно соответствовать расчетным формулам п. 1.7.126. ПУЭ, при этом ожидаемые токи повреждений не должны вызывать недопустимых перегревов;
— минимальное сечение заземляющих проводников в системе защитного заземления TN может быть принято равным: 6 мм2 Cu, 16 мм2 А1, 50 мм2 Fe, при условии что протекание существенных токов повреждения, (превосходящих допустимый ток заземляющего проводника) не ожидается,;
— минимальные поперечные сечения заземляющих проводников, проложенных в земле, приведены в таблице 2;
— при использовании заземляющего устройства для установки выше 1 кВ с изолированной нейтралью (с нейтралью, заземленной через дугогасящий реактор или резистор) и одновременно для установки до 1 кВ с глухозаземленной нейтралью, например, на трансформаторных подстанциях 10(6)/0.
4 кВ, сечение заземляющего проводника, соединяющего сторонние проводящие части установки с заземлителем, следует принимать с учетом расчетного тока замыкания в электроустановке выше 1 кВ с изолированной нейтралью;
— соединения заземляющих электродов и защитных проводников в соответствии с требованиями п. 1.7.139. ПУЭ должны выполняться по второму классу соединений по ГОСТ 10434 «Соединения контактные электрические. Общие технические требования»;
— при соединении элементов заземляющих устройств, выполненных из различных материалов, следует учитывать возможность возникновения электрохимической коррозии;
— соединения элементов заземляющих устройств, выполненных из черного металла, рекомендуется выполнять сваркой, соединения элементов заземляющих устройств, выполненных из других материалов, рекомендуется выполнять с использованием специальных соединителей.
Таблица 1 — Минимальные размеры заземляющих электродов из наиболее распространенных материалов с точки зрения коррозионной и механической стойкости, проложенных в земле
Материал | Поверхность | Профиль | Минимальный размер | |||
Диаметр мм | Площадь поперечного сечения мм2 | Толщина мм | Толщина покрытия/оболочки мкм | |||
Сталь | Черный1 металл без антикоррозионного покрытия | Прямоугольный2 |
| 150 | 5 |
|
Угловой |
| 150 | 5 |
| ||
Круглые стержни для заглубленных электродов3 | 18 |
|
|
| ||
Круглая проволока для поверхностных электродов 4 | 12 |
|
|
| ||
Трубный | 32 |
| 3. |
| ||
Горячего оцинкования5 или нержавеющая5,6 | Прямоугольный2 |
| 90 | 3 | 70 | |
Угловой |
| 90 | 3 | 70 | ||
Круглые стержни для заглубленных электродов3 | 16 |
|
| 70 | ||
Круглая проволока для поверхностных электродов 4 | 10 |
|
| 507 | ||
Трубный | 25 |
| 2 | 55 | ||
В медной оболочке | Круглые стержни для заглубленных электродов 3 | 15 |
|
| 2000 | |
С электрохимическим медным покрытием | Круглые стержни для заглубленных электродов 3 | 14 |
|
| 100 | |
Медь | Без покрытия5 | Прямоугольный |
| 50 | 2 |
|
Круглый провод ДЛЯ поверхностных электродов 4 |
| 258 |
|
| ||
Трос | 1,8 для каждой проволоки | 25 |
|
| ||
Трубный | 20 |
| 2 |
| ||
Луженая | Трос | 1,8 для каждой проволоки | 25 |
| 5 | |
Оцинкованная | Прямоугольный9 |
| 50 | 2 | 40 | |
1 Срок службы при скорости коррозии в нормальных грунтах 0,06 мм в год составляет 25 — 30 лет. 2 Прокат или нарезанная полоса со скругленными краями. 3 Заземляющие электроды рассматриваются как заглубленные, когда они установлены на глубине более 0,5 м. 4 Заземляющие электроды рассматриваются как поверхностные, когда они установлены на глубине не более 0,5м. 5 Может также использоваться для электродов уложенных (заделанных) в бетоне. 6 Применяется без покрытия. 7 В случае использования проволоки, изготовленной методом непрерывного горячего цинкования, толщина покрытия в 50 мк принята в соответствии с настоящими техническими возможностями. 8 Если экспериментально доказано, что вероятность повреждения от коррозии и механических воздействий мала, то может использоваться сечение 16 мм2. 9 Нарезанная полоса со скругленными краями. | ||||||
5
Таблица 2 — Минимальное поперечное сечение заземляющих проводников проложенных в земле
| Механически защищенные | Механически не защищенные |
Защищенные от коррозии | 2,5 мм2 Cu 10 мм2Fe | 16 мм2 Cu 16 мм2 Fe |
Не защищенные от коррозии | 25 мм2 Cu 50 мм2 Fe | |
