Шаговое напряжение сколько метров: Шаговое напряжение, правила перемещения в зоне шагового напряжения

порядок действий в зоне поражения и методы снижения

Шаговое напряжение — разница потенциалов на участке земли, на котором происходит растекание тока, при расстоянии между точками, равном стандартному шагу человека, то есть 0,8–1 м. Величина этого показателя зависит от физических свойств грунта (удельного сопротивления), частоты и силы тока, растекающегося по участку, и ряда других параметров.

Попавший под его воздействие чувствует покалывание в ногах, в тяжёлых случаях появляются судороги. При панических попытках покинуть аварийную зону неподготовленный человек старается убежать, причём быстро с максимально возможной длиной шага. Во многих случаях это становится причиной летальных исходов.

Благодаря эффекту рассеивания электрического тока опасность поражения шаговым напряжением уменьшается при удалении от точки соприкосновения аварийного провода с землёй. На расстоянии в пределах 20 м при нормальных условиях вероятность получения удара током уже стремится к нулю.

Содержание

1. Причины его появления
2. Виды шагового напряжения
3. Значения шагового напряжения
4. Перемещения в зоне шагового напряжения
5. Выход из зоны шагового напряжения
6. Как освободить человека
7. Методы снижения шагового напряжения на предприятиях

Причины его появления

В непосредственной близости от высоковольтных ЛЭП, на участках с кабельными коммуникациями представляет опасность возникновения такого явления, как шаговое напряжение. Возникает подобный эффект при различных обстоятельствах. Например, причиной появления может стать обрыв линии ЛЭП, при котором один из проводников упал на землю. Кроме того, опасность представляют и зоны, расположенные вокруг штатных заземлителей электрооборудования, при аварийных ситуациях с КЗ на землю.

Существует вероятность возникновения шагового напряжения и при пробое изоляции высоковольтных подземных кабелей при отказе автоматических защитных устройств, которые должны обесточить линию в аварийных ситуациях.

По этой причине не рекомендуется находиться в зонах расположения ЛЭП и подземных коммуникаций, особенно в условиях повышенной влажности, а тем более при дожде.

Виды шагового напряжения

Наиболее опасным считается шаговое напряжение, возникающее при одиночном заземлителе. К этому случаю можно приравнять ситуацию с упавшим на землю проводом ЛЭП. При этом максимальный потенциал будет именно в точке соприкосновения с поверхностью или в месте установки заземлителя.

За счёт рассеивания тока по грунту с увеличением расстояния от точки заземления величина потенциала падает, причём значение меняется по изогнутой кривой, с максимальным уменьшением именно на первом её участке. Поэтому самым опасным считается шаг, при котором одна нога расположена непосредственно на проводе или над заземлителем, а вторая на расстоянии 0,8–1 м. Потенциально опасным считается нахождение на расстоянии до 8 м при напряжении не более 1 кВ, а для высоковольтных сетей этот показатель уменьшается до 4-5 м.

Аналогичная картина наблюдается и при наличии групповых заземлителей, с той только разницей, что общий потенциал распределяется по всем заземляющим проводникам. То есть, общее шаговое напряжение (разница потенциалов) на расстоянии одного шага человека будет меньшим. А при нахождении ног на разных заземлителях никаких последствий ощущаться не будет, так как величина потенциала у них одинаковая.

Значения шагового напряжения

Из физических предпосылок возникновения такого эффекта становится понятным, что величина шагового напряжения зависит от величины удаления от заземлителя или упавшего провода, расстояния между ступнями ног.



При этом можно выделить следующие основные значения:

• Максимальное — возникает в случаях, когда одна ступня находится на проводе или на грунте над заземлителем, а вторая на расстоянии 80–100 см. Это объясняется крутизной падения кривой графика зависимости потенциала от расстояния до точки заземления. Именно на этом участке разница потенциалов будет максимальной.
• Минимальное значение возможно только при значительном удалении от точки контакта провода с землёй. В этой зоне уже не наблюдается рассеивание электрического тока, поэтому разница потенциалов не возникает при любой величине шага.
• Нулевое значение характерно для тех ситуаций, когда ступни ног находятся на точках, для которых характерны одинаковые потенциалы. Такое становится возможным, если стать на элементы группового заземлителя или держать ступни практически вплотную.

Именно на этих данных и обоснованы правила выхода из зоны шагового напряжения, возникающей при аварийной ситуации. Практика показала, что придерживаться этих рекомендаций следует до тех пор, пока расстояния до центра зоне не превысит значение 20 м.

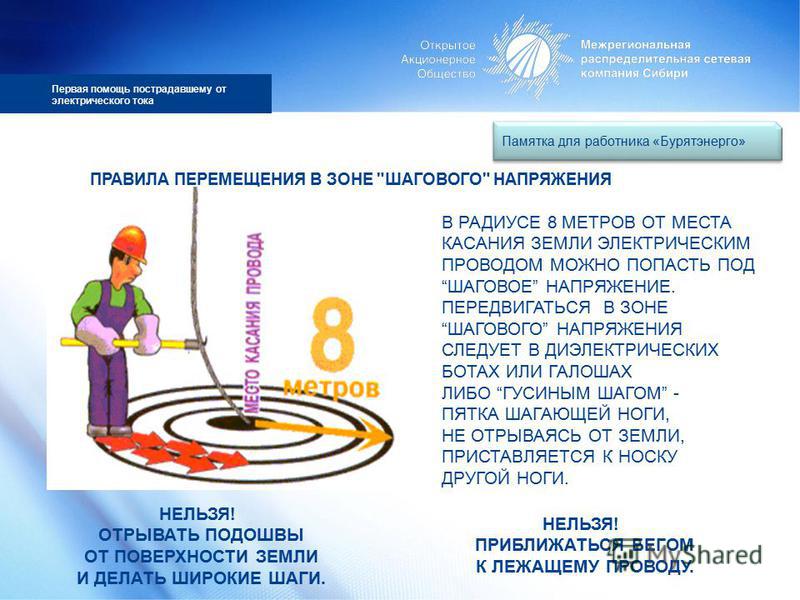

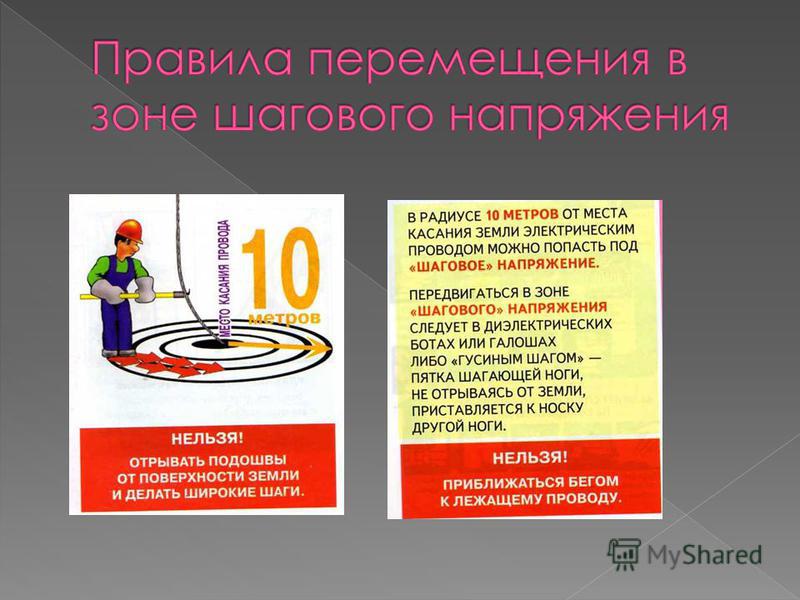

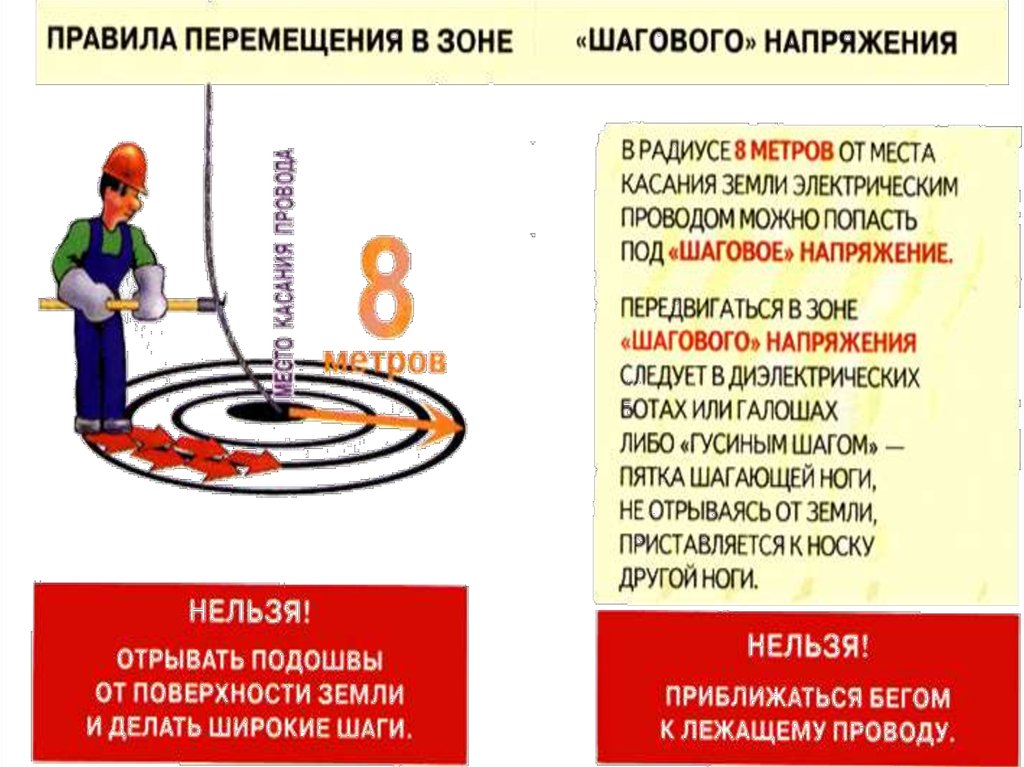

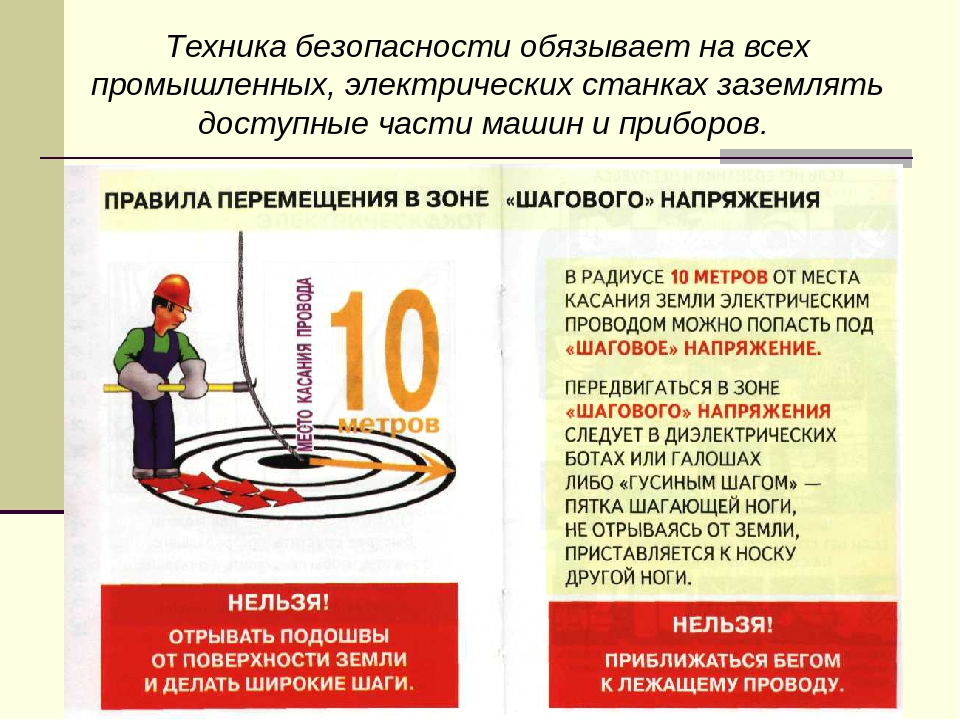

Перемещения в зоне шагового напряжения

Главная задача — ставить ноги так, чтобы между точками соприкосновения с землёй была минимально возможная разница потенциалов. В том случае никаких последствий для организма за исключением неприятного покалывания не наблюдается.

Так как изменить величину потенциалов человек не может, а оставаться на месте также не вариант, ведь неизвестно, сработает ли защитная автоматика или нет, безопасный выход возможен только при максимальном уменьшении величины шага.

Поэтому рекомендуется покидать зону поражения «гусиным шагом». Этот способ предполагает следующие действия:

• Не отрывайте ноги от поверхности земли, перемещайте ступни, перетягивая по грунту.
• За каждый шаг переставляйте ногу так, чтобы пятка одно поравнялась с носком другой(рис.б).
• Если делать такие шажки ещё меньшими, это может увеличить время выхода, но снизит риск поражения электрическим током.

Не рекомендуется прыгать на одной ноге, хотя такие советы можно услышать. Если рассматривать ситуацию с точки зрения разницы потенциалов, то такой вариант хорош. Но не стоит забывать об опасности споткнуться, попасть на кочку или в яму, ведь идеальных условий в поле не бывает. В результате таких происшествий удержаться на ногах будет сложно, а при падении разница потенциалов увеличится, так как расстояние между точками будет равняться росту человека.

Именно такие падения становятся причиной большинства летальных исходов. Не спешите, передвигайтесь «гусиным шагом».

Выход из зоны шагового напряжения

Чтобы повысить свои шансы на спасение, при попадании в зону действия шагового напряжения действуйте по следующей схеме:

• Если находитесь недалеко от ЛЭП, действующих трансформаторных подстанций, другого электрооборудования, при возникновении ощущения пощипывания в ногах, появлении судорог остановитесь.
• Не предпринимайте попытки панического бегства, это основная ошибка, которую можно допустить.
• Осмотритесь по сторонам, определите возможное место падения провода и КЗ на землю. Даже если видимых ориентиров нет, выбирайте направление движение на удаление от любых электрических линий или оборудования.
• Выходите «гусиным шагом», минимальное пройденное расстояние должно быть не менее 20 м, лучше перестраховаться.

После выхода из опасной зоны немедленно сообщите в службу спасения, так как телефона энергоснабжающей организации у вас под рукой, скорее всего, не будет. Не предпринимайте никаких действий для самостоятельной ликвидации аварии, тем более, не имея доступа к устройствам, позволяющим отключить питание отдельных участков сети или обесточить электрооборудование.

Как освободить человека

Какие-либо действия можно предпринимать только в тех случаях, когда есть угроза жизни другого человека. И то, только тогда, когда вы чётко знаете что делать и уверены в своих силах.

Если авария произошла в районе действия линий до 1 кВ, действуют по следующей схеме:

• К пострадавшему передвигаются «гусиным шагом».
• Чтобы убрать с него провод, применяют заранее приготовленную сухую деревянную жердь.
• Эвакуируют пострадавшего, предварительно обмотав руки сухой одеждой, она сыграет роль изолятора.

Если авария произошла на высоковольтной линии, то спасение возможно только при наличии СИЗ(диэлектрические перчатки, галоши) или после отключения линия. Ускорить процесс можно закоротив фазы, набросив на них ветку или проволоку. Если такой возможности нет, не старайтесь рисковать, это опасно для жизни. Вход в возможную зону поражения без индивидуальных защитных средств запрещён. Лучшая помощь — вызов спасателей.

Методы снижения шагового напряжения на предприятиях

На промышленных предприятиях используют простой метод, доказавший эффективность на практике. Для этого необходимо выровнять потенциалы в зоне возможного рассеивания электрического тока. Для этого монтируют групповые заземлители, выполненные в виде сетки с небольшим размером ячейки. Во всех точках потенциал будет одинаковым, поэтому даже при аварийных КЗ на землю эффект шагового напряжения не возникнет.

Подобная схема защиты применяется в местах установки открытых распределительных устройств, трансформаторных подстанций, мощного электрооборудования и электрических машин. Следует понимать, что обеспечить такую защиту на всём протяжении существующих линий ЛЭП вокруг каждой опоры невозможно, слишком дорого. Поэтому при обнаружении первых признаков (пощипывание, потряхивание), покидайте опасную зону, передвигаясь «гусиным шагом», не отрывая ног.

Шаговое напряжение: правила выхода

Получить удар током можно не только прикоснувшись к оголённому проводу, заземлённым предметам или корпусу устройства с неисправной электроизоляцией. Существует вероятность попадания под шаговое напряжение, возникающее в том случае, если провод с действующей ЛЭП падает на землю. Увидев кабель, лежащий на земле, не стоит радоваться нежданной удаче, ведь он может таить в себе опасность. Если ЛЭП не отключена, то электроток продолжает спокойно течь и может оказать негативное влияние на любой объект, будь то человек, животное или автомобиль. Опасность шагового напряжения имеет тенденцию к снижению, если объект расположен на значительном удалении от оборванного провода.

Содержание

• 1 Что такое шаговое напряжение?
• 2 В каком радиусе можно попасть под шаговое напряжение?
• 3 Чем опасно шаговое напряжение?
• 4 Выход из зоны шагового напряжения
• 5 Как необходимо передвигаться в зоне шагового напряжения?
• 6 Правила эвакуации пострадавшего из зоны действия электротока

Что такое шаговое напряжение?

Напряжение прикосновения и шаговое напряжение – это термины-синонимы. И в обоих случаях речь идёт о напряжении, возникающем между двумя точками цепи электротока. Точки располагаются на дистанции в один шаг, а это примерно 80 см, и именно между ними создаётся опасный потенциал. Здесь многое зависит от силы тока и расстояния от человека до точки контакта провода с землёй. Когда возможно возникновение шагового напряжения? Если:

• Оборвался провод ЛЭП или локальный кабель, при помощи которого электричество поставляется конкретному потребителю.
• Произошла авария на электроподстанции.
• Попала молния в опору ЛЭП или молниеотвод.
• Случилось короткое замыкание.
• Имеет место быть иным чрезвычайным происшествиям.

В каком радиусе можно попасть под шаговое напряжение?

Шаговое напряжение зависит от силы тока и удельного сопротивления материала, через который он проходит. Как правило, это грунт, и если он влажный, то это нужно принять во внимание, так как радиус действия увеличивается. Относительно безопасным является расстояние от оборванного провода до объекта в 20 м. Зона действия шагового напряжения зависит от многих факторов, равно как и уровень воздействия на человека:

• Температура окружающей среды.
• Тип обуви, в которую обут человек (если это резиновые сапоги, то вероятность получения электротравмы минимальна).
• Наличие в крови алкоголя.
• Расстояние от источника опасности.
• Тип и влажность грунта.
• Наличие открытых ран на ногах.

Чем опасно шаговое напряжение?

Приближение к упавшему проводу, на который подаётся электроток, очень опасно и для животных, и для людей, особенно, если объект находится в радиусе 5-10 м от источника. При попадании в зону действия шаговых напряжений человек падает на землю из-за того, что его мышцы начинают непроизвольно, судорожно сокращаться.

Именно в этот момент оно перестаёт воздействовать на объект, поскольку электрический ток начинает уже проходить через всё тело, а это уже может стать причиной летального исхода.

Человек может выйти из зоны поражения самостоятельно, если будет знать некоторые простые правила, а вот животное, попавшее в столь опасную зону, запросто может погибнуть, и в группе риска находится крупнорогатый скот, да и вообще – все крупные животные, имеющие солидное расстояние шага. Следует запомнить, что причина возникновения шагового напряжения сокрыта в оборванном проводе, к которому нельзя подходить на расстояние, ближе, чем 8 м. Если это нужно сделать по долгу службы, то следует принять все меры защиты.

Выход из зоны шагового напряжения

Способы выхода из зоны шагового напряжения зависят от конкретной ситуации. В любом случае, нужно снизить размер шагов. Если человек находится в относительно адекватном состоянии, то порядок перемещения таков: нужно встать на одну ногу и совершать прыжки, причём, чем меньше будет их размер, тем больше появится шансов на благополучный исход.

Способы защиты от шагового напряжения достаточно разнообразны. Например, если человек почувствовал, что «он попал», нужно быстро сомкнуть обе ноги. Это позволит понизить разность потенциалов в месте соприкосновения ступней с грунтом.

Как необходимо передвигаться в зоне шагового напряжения?

Бежать стремглав из опасного места категорически запрещено. Каждый, кто это сделает, рискует попасть под повторное напряжение. Безопасный выход подразумевает медленное передвижение, мелкими «семенящими» шажками, и такую «походку» принято называть «гусиным шагом». Ноги от земли отрывать запрещено. Если по пути движения имеются сухие доски, то идти нужно по ним, так как сухое дерево является отличным диэлектриком, а вот к кирпичам и железобетонным конструкциям это не относится.

Каким образом следует передвигаться по зоне шагового напряжения? Ещё один способ – это тот, который описан выше: на одной ноге. Но его задействовать не всегда возможно, так как не все умеют «скакать на одной ножке», а случайное падение может даже стать причиной летального исхода. Правила перемещения в зоне шагового напряжения запрещают двигаться по спирали или по направлению к оборванному проводу. По статистике, 80% самостоятельных выходов из опасной зоны не имеют никаких последствий для здоровья.

Правила эвакуации пострадавшего из зоны действия электротока

Шаг и прикосновение

Например, человек может вытянуть обе руки и одновременно коснуться двух объектов, таких как ножка башни и металлический шкаф. Иногда инженеры будут использовать трехметровое расстояние, чтобы быть особенно осторожными, поскольку они предполагают, что кто-то может использовать электроинструмент с кабелем питания длиной 3 метра.

Выбор места для размещения контрольных точек, используемых в расчетах потенциала прикосновения или напряжения прикосновения, имеет решающее значение для точного понимания уровня опасности на данном участке. Фактический расчет потенциалов касания использует указанный объект (например, опору башни) в качестве первой контрольной точки. Это означает, что чем дальше от башни находится другая точка отсчета, тем больше разница потенциалов. Если вы можете представить себе человека с невероятно длинными руками, касающегося опоры башни и при этом стоящего на расстоянии многих десятков футов, вы получите огромную разницу в потенциале между его ногами и башней. Очевидно, что этот пример невозможен: вот почему так важно установить, где и как далеко находятся контрольные точки, используемые при расчете касания, и почему было установлено правило одного метра.

Снижение потенциальной опасности, связанной с шагом и прикосновением, обычно достигается с помощью одного или нескольких из следующих трех (3) основных методов:

1. Снижение сопротивления заземления системы заземления.
2. Правильное размещение заземляющих проводов.
3. Добавление резистивных поверхностных слоев.

Понимание правильного применения этих методов является ключом к уменьшению и устранению любых опасностей потенциального подъема грунта. Только с помощью высокотехнологичного программного обеспечения для трехмерного электрического моделирования, которое может моделировать структуры грунта с несколькими слоями и конечными объемами различных материалов, инженер может точно смоделировать и спроектировать систему заземления, которая будет безопасно справляться с высоковольтными электрическими неисправностями.

Уменьшение сопротивления заземления

Уменьшение сопротивления заземления (RTG) на объекте часто является лучшим способом уменьшить негативные последствия любого события повышения потенциала заземления, если это целесообразно. Повышение потенциала заземления является произведением тока повреждения, протекающего в систему заземления, на сопротивление заземления системы заземления. Таким образом, снижение нарастания потенциала заземления уменьшит нарастание потенциала на землю в той степени, в какой ток замыкания, протекающий в систему заземления, действительно увеличивается в ответ на уменьшение нарастания потенциала на землю. Например, если ток короткого замыкания для высоковольтной опоры составляет 5000 ампер, а сопротивление системы заземления относительно земли составляет 10 Ом, повышение потенциала заземления составит 50 000 вольт. Если мы уменьшим сопротивление системы заземления относительно земли до 5 Ом и в результате ток короткого замыкания возрастет до 7000 ампер, то повышение потенциала заземления составит 35 000 вольт.

Как видно из приведенного выше примера, уменьшение сопротивления на землю может иметь эффект, позволяющий большему току протекать в землю в месте повреждения, но всегда будет приводить к более низким значениям нарастания потенциала земли и ступенчатому напряжению и напряжению прикосновения при место неисправности. С другой стороны, дальше от места повреждения, на соседних объектах, не подключенных к поврежденному сооружению, увеличение тока в землю приведет к большему протеканию тока вблизи этих соседних объектов и, следовательно, к увеличению повышения потенциала земли. напряжения и шаговые напряжения на этих объектах. Конечно, если они изначально низкие, увеличение может не представлять проблемы, но есть случаи, в которых может существовать проблема. Уменьшение сопротивления относительно земли может быть достигнуто любым количеством способов, которые обсуждались ранее в этой главе.

Правильное размещение заземляющих проводов

Типичными техническими требованиями к заземляющим проводам на высоковольтных опорах или подстанциях является установка контура заземления вокруг всех металлических объектов, соединенных с этими объектами; имейте в виду, что может потребоваться изменить глубину и/или расстояние, на котором заземляющие контуры заглубляются от конструкции, чтобы обеспечить необходимую защиту. Обычно для этих контуров заземления требуется оголенный медный проводник сечением не менее 2/0 AWG, закопанный в прямой контакт с землей и на расстоянии 3 фута от периметра объекта, на 18 дюймов ниже уровня земли. Цель контура — минимизировать напряжение между объектом и поверхностью земли, на которой может стоять человек, касаясь объекта, т. е. минимизировать сенсорные потенциалы.

Важно, чтобы все металлические объекты в среде георадара были связаны с наземной системой, чтобы устранить любую разницу потенциалов. Также важно учитывать удельное сопротивление грунта в зависимости от глубины при расчете напряжения прикосновения и шагового напряжения, а также при определении глубины размещения проводников. Например, в грунте с сухим высокоомным поверхностным слоем проводники в этом слое будут малоэффективны; слой с низким удельным сопротивлением под ним был бы лучшим местом для заземляющих проводников. С другой стороны, если ниже находится еще один слой с высоким удельным сопротивлением, длинные заземляющие стержни или глубокие скважины, проходящие в этот слой, будут неэффективны.

Иногда считается, что размещение горизонтальных проводников контура заземления очень близко к поверхности приводит к наибольшему снижению потенциала прикосновения. Это не обязательно так, поскольку проводники, расположенные близко к поверхности, скорее всего, находятся в более сухой почве с более высоким удельным сопротивлением, что снижает эффективность этих проводников. Кроме того, в то время как потенциалы прикосновения непосредственно над петлей могут быть уменьшены, потенциалы прикосновения на небольшом расстоянии могут фактически увеличиться из-за уменьшенной зоны влияния этих проводников. Наконец, ступенчатые потенциалы, вероятно, будут увеличиваться в этих местах: действительно, ступенчатые потенциалы могут быть проблемой вблизи проводников, расположенных близко к поверхности, особенно по периметру системы заземления. Обычно можно увидеть проводники по периметру вокруг небольших систем заземления, зарытых на глубину 3 фута ниже уровня земли, чтобы решить эту проблему.

Снижение потенциальной опасности шага и прикосновения

Одним из самых простых способов снижения потенциальной опасности шага и прикосновения является ношение электрообуви. В сухом состоянии правильно оцененная электрическая обувь имеет сопротивление подошвы в миллионы Ом и является отличным инструментом для обеспечения безопасности персонала. С другой стороны, когда эти сапоги мокрые и грязные, ток может обходить подошвы ботинок в пленке материала, скопившейся на боках ботинка. Мокрый кожаный ботинок может иметь сопротивление порядка 100 Ом. Кроме того, нельзя предполагать, что широкая общественность, которая может иметь доступ к внешнему периметру некоторых объектов, будет носить такое защитное снаряжение.

Другим методом, используемым для снижения потенциальной опасности шага и прикосновения, является добавление более резистивных поверхностных слоев. Часто к башне или подстанции добавляется слой щебня, чтобы обеспечить слой изоляции между персоналом и землей. Этот слой уменьшает количество тока, который может протекать через данного человека в землю. Еще одним важным фактором является борьба с сорняками, так как при неисправности растения попадают под напряжение и могут проводить опасное напряжение в человека. Асфальт является отличной альтернативой, так как он гораздо более устойчив, чем щебень, и рост сорняков не представляет проблемы. Добавление резистивных поверхностных слоев всегда повышает безопасность персонала во время работы георадара.
.

Телекоммуникации в средах с высоким напряжением

Когда линии связи необходимы на объекте с высоким напряжением, требуются специальные меры предосторожности для защиты коммутационных станций от нежелательных напряжений. Прокладка любого медного провода на подстанцию ​​или опору может подвергнуть другой конец провода опасному напряжению, и требуются определенные меры предосторожности.

Отраслевые стандарты, касающиеся этих мер предосторожности и защитных требований, описаны в стандартах IEEE Standard 387, IEEE Standard 487 и IEEE Standard 159.0. Эти стандарты требуют, чтобы было проведено исследование повышения потенциала земли, чтобы можно было правильно рассчитать пиковую линию 300 вольт.

Для обеспечения надлежащего заземления узла сотовой связи и заземления телекоммуникационной вышки телекоммуникационные стандарты требуют использования оптоволоконных кабелей вместо медных проводов в пиковой линии 300 вольт. Коробка преобразования медь-оптоволокно должна быть расположена за пределами зоны проведения георадара на расстоянии, превышающем пиковое напряжение 300 В или среднеквадратичное значение линии 212 В. В отрасли это известно как «300-вольтовая линия». Это означает, что по результатам расчетов медный провод от телекоммуникационной компании не может проходить ближе, чем пиковое расстояние 300 вольт. Это расстояние, на котором медный провод должен быть преобразован в оптоволоконный кабель. Это может помочь предотвратить попадание любых нежелательных напряжений в телекоммуникационную сеть телефонных компаний.

Текущие формулы для расчета 300-вольтовой линии, указанные в стандартах, привели к неправильному толкованию и расхождению во мнениях, что привело к вариациям порядка величины расчетных расстояний для практически идентичных исходных проектных данных. Кроме того, опыт эксплуатации показал, что строгое применение теории приводит к излишне большим расстояниям. Это привело к множеству компромиссов в телекоммуникационной отрасли. Наиболее известным из них является более новый стандарт IEEE Standard 159.0-2003, в котором указана отметка 150 метров (~ 500 футов) в качестве расстояния по умолчанию, если в данном месте не проводилось исследование повышения потенциала земли.

Каковы требования к потенциалу касания и шага? | Блог

Цель:

Понять концепцию шага и потенциала прикосновения согласно IEC 62305-3 (EN 62305-3) Как энергия рассеивается на проводящих объектах. Существуют некоторые хорошие проводники, которые обеспечивают путь к земле в случае поломки столба или обрыва провода, например, металлические заборы, влажная почва и лужи. Другие проводники, такие как деревья, деревянные заборы и столбы, могут быть не такими хорошими, как металлические проводники, но все же позволяют электричеству течь на землю. Хотя древесина считается изолятором, влажная древесина проводит электричество.

Объект и близлежащие окрестности активируются, когда проводник под напряжением падает на сетчатый забор или прямо на землю, создавая высокое напряжение, пропорциональное земле. Напряжение определяется источником, сопротивлением объекта и состоянием грунта, в том числе веществом и влагой.

Градиент потенциала земли — это рассеяние напряжения от заземленного проводника или заземленного конца электрифицированного заземленного предмета. Потенциалы земли представляют собой уменьшение напряжения, связанное с этим рассеянием. С увеличением расстояния от заземленного конца напряжение быстро падает.

Что такое ступенчатый потенциал?

Состояние высокого напряжения — это когда ток течет от воздушной линии через проволочное ограждение к земле, что приводит к градиенту напряжения. Он основан на удельном сопротивлении почвы, что приводит к перепаду напряжения, также известному как разность потенциалов, между двумя участками на земле.



Ступенчатое напряжение:

Напряжение между ногами человека, стоящего рядом с наэлектризованным заземленным объектом, называется ступенчатым потенциалом. Он также равен разности потенциалов, определяемой кривой распределения напряжения между двумя участками, удаленными на значительное расстояние от электрода. Только нахождение рядом с подключенным устройством подвергает человека опасности во время неисправности. Часть потенциала земли, которую может охватить человек, совершающий шаг в 1 м, называется ступенчатым напряжением.

Форма области градиента потенциала определяет ступенчатое напряжение. Ступенчатое напряжение падает по мере увеличения расстояния от конструкции, как показано на диаграмме. В результате риск для людей снижается по мере их удаления от сооружения.



Следующие шаги могут снизить шаговое напряжение:

1. Использование барьеров или ограждений для предотвращения проникновения людей в потенциально опасные места.
2. Сопротивление пола должно быть в пределах 100 кОм на расстоянии 3 м вокруг токоотвода.
3. Уменьшение размера ячейки сети заземления для управления потенциалом.



Что такое сенсорный потенциал?

Потенциал прикосновения — это напряжение прикосновения между живым объектом и соприкасающимися ногами человека. В некоторых случаях контактный потенциал может быть практически равен полному напряжению на заземленном объекте. Если объект заземлен в месте, отличном от точки контакта человека с ним. Кран, например, заземляется на нейтраль системы. если по каким-либо причинам кран соприкоснется с линией под напряжением, кран и человек, сидящий внутри, будут подвержены «потенциалу прикосновения или напряжению прикосновения».



Следующие шаги могут снизить напряжение прикосновения:

1) Изоляционный материал (сшитый полиэтилен толщиной не менее 3 мм с выдерживаемым импульсным напряжением 100 кВ (1,2/50 с) используется для покрытия пуха Положение токоотводов можно регулировать, но не изменять

2) В радиусе 3 м вокруг токоотводов контактное сопротивление слоя пола не менее 100 кОм.

3) Примечание. Слой изоляционного материала толщиной 5 см, например асфальта (или слой гравия толщиной 15 см), снижает опасность до допустимого уровня (IEC 62305-3).

4) Потенциальное управление используется для сжатия ячеистой сети системы заземления.



Важность потенциального контроля:

Если большая группа людей регулярно собирается в опасной близости от сооружения, которое необходимо защитить, им следует предложить контроль для обеспечения безопасности.

Если градиент сопротивления на поверхности земли в защищаемом помещении не превышает 1/м, то достаточно управления потенциалом. Для этого к существующему фундаменту заземлителя необходимо добавить кольцевой заземлитель на расстоянии 1 м и глубиной 0,5 м. Это «первое кольцо» управления потенциалом, если в конструкции уже имеется система заземления в виде кольцевого заземляющего электрода.



Если конструкция имеет потенциальное управление, токоотводы должны быть подключены ко всем кольцам управления.



Требования к потенциалу прикосновения и прикосновения



Потенциальные опасности, связанные с потенциалом прикосновения и прикосновения:

Безопасное напряжение прикосновения и шага стало основным критерием для безопасного проектирования заземления/заземления. Из-за недавних изменений в BS EN 50522 и IEEE Std.81. Раньше заземляющий мат сопротивлением 1 Ом обеспечивал безопасность, но теперь это не так.

Как IEEE, так и IEC приняли лучшие и полезные методы для данной ситуации. Согласно стандартам, естественная опасность, создаваемая повышением потенциала земли, может противостоять человеческому сердцу или животному, вызванному разницей потенциалов при прикосновении к любому подключенному оборудованию или нахождении рядом в соответствии с потенциалом прикосновения или шага.



Как снизить риск, связанный с шаговым потенциалом и сенсорным потенциалом?

После определения опасностей с помощью исследования потенциала Земли, специализированный консультант по электрическому заземлению имеет доступ к нескольким жизненно важным фундаментальным мерам для снижения вероятности ступени и риска прикосновения (смягчение).

Однако знать, как их применять, комбинировать и размещать в надежном решении для электрического заземления, сложно. Поверхностные напряжения контролируются и поддерживаются таким образом, чтобы допустимые пороги для сердца не превышались и находились в пределах практических финансовых ограничений бюджета.





Верхние поверхностные слои удельного сопротивления должны быть дополнительной стратегией смягчения последствий. Например, цель заземления должна состоять в том, чтобы обеспечить по возможности безопасную конструкцию основания без использования химикатов для кондиционирования почвы или смягчения поверхностного слоя.



Выдерживаемое напряжение прикосновения на токоотводе системы молниезащиты:

Зона риска прикосновения и шагового напряжения находится в пределах 3 м от здания и имеет высоту 3 м. Длина этой области эквивалентна человеку, поднимающему руку на максимально возможную высоту плюс разделяющее расстояние.

Меры против недопустимо высокого напряжения прикосновения могут потребоваться в случае незащищенных конструкций (строений, подверженных ударам молнии, доступных для населения (например, укрытий).



Напряжение прикосновения снижается во время защиты от молнии путем принятия следующих мер: импульсное выдерживаемое напряжение). Положение токоотводов изменено.

2) Удельное сопротивление поверхностного слоя земли должно быть не менее 100 кОм в пределах 3 м от токоотвода (IEC 62305-3 (EN 62305-3)).

3) Примечания или уведомления об ограничениях могут свести к минимуму вероятность скопления людей. Также существует вероятность столкнуться с блокпостами.



Критерии личной безопасности людей от шага и прикосновения Потенциал:

Не думайте, что упавший на землю или не искрящий проводник безопасен.

Существует распространенное заблуждение, что любой провод с покрытием, водонепроницаемостью или изоляцией является телефонным, телевизионным или оптоволоконным кабелем.

Несмотря на то, что низко висящие провода не соприкасаются с землей, они все же содержат потенциал напряжения, чтобы избежать их прикосновения. Все работает до тех пор, пока не будет проверено и обесточено.

Не приближайтесь к оборванной или падающей линии электропередач.
