Мангал своими руками из металла: чертежи, инструкция
Для того чтобы отдых всегда был комфортным, стоит сделать мангал своими руками, подобрав его параметры по личным предпочтениям.
Многие с наступлением теплых дней находят время, чтобы провести его на природе. При этом практически каждый отдых не проходит без шашлыков: готовить их не сложно, главное вовремя переворачивать, ведь продукты уже подготовлены дома заранее. Чтобы получить такое вкуснейшее блюдо, потребуется специальная конструкция – мангал. Но при покупке данного элемента стоит учесть, что дешевые модели могут быть некачественными. Многие из них изготавливают из тонкого металла, а значит они не держат жар. В таких условиях приготовить хорошо прожаренное блюдо просто не получится. По этой причине такую конструкцию лучше сделать самостоятельно, так как она будет отвечать всем требованиям, а результат – ожиданиям.
Размеры
На начальном этапе создания металлического мангала стоит обязательно правильно выбрать размеры конструкции, так как от этого зависит насколько успешен будет процесс приготовления.
Ширина. Как правило такой параметр имеет стандартное значение – 30 см, так как размер шампура 25 см, и он как раз идеально помещается на таком мангале. При более широкой конструкции тепло будет зря прогревать воздух.
Длина. Этот параметр влияет на количество шампуров, которые можно будет разместить в мангале. Стоит учесть, что между каждым шампуром должно остаться 8 см свободного пространства. Поэтому чаще всего делают длину 1 м, чтобы поместилось десять шампуров. Однако при самостоятельной реализации длина может быть любой.
Высота бортиков. Рассчитывают так: между углями и мясом должна быть прослойка воздуха. В таком случае стенка подбирается в высоту16 см. Важно учесть, что при больших значениях будет уходить больше топлива.
Высота всей конструкции с длиной ножек рассчитывается в зависимости от удобства ее использования во время переворачивания шампуров. Для этого сгибают руку в локте и измеряют полученное расстояние от почвы до конструкции.
Устройство мангала из металла
Обычно конструкция мангала достаточно проста. Она представляет собой металлический короб, для изготовления которого берутся листы стали толщиной до 3 мм. Чтобы изготовить такой предмет, потребуются инструменты:
- машинка для резки металла;
- дрель, сварочный аппарат;
- рулетка, керно.
Поэтапная инструкция:
Прежде чем начать работы, стоит нарисовать схему на листе бумаги, чтобы обдумать, как выложить детали. После этого с помощью рулетки нужно нанести разметку на металлический лист:
100х16 см – передняя и задняя стенка, две части;
100х30 см – дно, 1 шт.;
30х16 см – две боковые стенки.
В случае отсутствия сварочного аппарата нужно будет предусмотреть припуск для загиба и оставить 40 мм.
Технология процесса:
1. По краю отмечают длину мангала, затем проводят горизонтальную линию для получения значений глубины и ширины дна. Параллельно краю листа проводят еще одну линию – длинные стенки.
Должен получиться прямоугольник, который отрезают с помощью болгарки.
Нужно сделать прорезы на глубину 1 мм, по которым сгибается стальной лист. В результате получится конструкция в форме буквы П.
Затем нужно вырезать боковые короткие стенки. Их прихватывают сваркой к полученному корпусу. После того как выйдет параллелепипед, линии стыка стоит обварить. Делают это внутри, чтобы не испортить внешний вид.
2. После проведенных работ нужно предусмотреть приток воздуха в полученный ящик, что улучшит горение в процессе приготовления. Для этого на фронтальной и задней стенках высверливают отверстия диаметром 10-15 мм через равные промежутки друг от друга. Их располагают по низу на расстоянии 2 см от края.
Устанавливаем основу на ножки
Чтобы сделать ножки для мангала своими руками из металла, необходимо взять уголки или трубки. Их длина будет зависеть от произведенных расчетов высоты всего изделия. Как провести правильно расчеты было описано выше.
Выбирать материал для ножек стоит в зависимости от того, что хочется получить: для разборной конструкции больше подходят трубки. Их крепят с помощью болтов, которые придется приваривать к каждой стороне элемента.
Делают это так: просверливают в углу полученного ящика отверстия чуть большего диаметра, чем у крепежных элементов. Над ними внутри ящика приваривают гайки, в которые и нужно будет закрутить болты с трубками.
Мангал с крышей из металла
Если на участке создать легкую металлическую конструкцию мангала c крышей, ее можно будет расположить в любом месте на участке, ведь она легко перемещается. К тому же у нее будет еще важный плюс – защита от дождя.
Чтобы создать мангал с крышей из металла, понадобятся материалы:
- Металлический лист;
- Уголки, профильные трубки;
- Аппарат для сварки.
Такая конструкция должна иметь помимо мангала следующие элементы: каркас, крыша и при необходимости дополнительный столик.
Профильные трубки позволят сделать полочки для дров, стойки. Если их заменить кованными прутьями, каркас получится более изящный.
Создавая навес для мангала из металла, стоит учесть, что такой элемент будет постоянно находиться под воздействием высоких температур, а значит лучше использовать металлическую либо керамическую черепицу. Также подойдет шифер.
Как сделать каркас
Прежде чем сделать каркас стоит обратить внимание, что для его изготовления понадобятся 4 либо 6 стоек, для прочности соединенных перегородками: снизу, на уровне мангала, и сверху.
При планировании каркаса можно на средних перегородках, расположенных сбоку, разместить столик. Чтобы мангал стоял крепко, вертикальные опоры должны быть размещены по углам крыши.
Кровля конструкции должна иметь размеры, превышающие габариты жаровни. В этом случае она сможет выполнять свою функцию: защита от непогоды человека, готовящего пищу.
Мангал с казаном из металла
Чтобы защитить жаровню и пищу во время ее приготовления от сильного дождя, лучше сделать мангал с казаном из металла.
Крышка казана будет ограждать посуду от копоти, а если установить внутри решетку, можно одновременно размещать посуду разных объемов.
Также стоит прикрепить дымоходную трубу: это позволит избежать появления запаха дыма в пище.
Инструкция изготовления:
Изготавливают печь, в которой делают отверстие по размерам большой кастрюли. Вырезанную часть в дальнейшем используют для крышки казана, которая должна соответствовать размерам основы печки.
После этого сваривают короб-основание на который сбоку устанавливают печь. Чтобы получился мангал с вытяжкой из металла, в боковой стороне подготавливают отверстие для дымохода, куда будет привариваться кусок трубы.
Чертежи
При создании мангала можно воспользоваться уже готовыми чертежами.
Если изменить размеры под себя, получится сделать персональную и уникальную конструкцию, не затратив много времени на подготовку схем.
Чем покрасить мангал из металла
В случае если на полученной конструкции проступили ржавые пятна, избавиться от них можно зачистив их щеткой и шкурками.
Мангал из металла своими руками: разборные, размеры, чертежи
Кто не любит шашлыков, тем более на открытом воздухе и в любое время года. К сожалению, не всегда погода оказывается благополучной и приготовление шашлыков в дождь – это большая проблема. Со снегом как-то еще можно бороться, а вот с дождем, тем более, обильным, совсем не просто. В условиях частного дома или дачи имеется возможность построить надежное укрытие от дождя, совмещающее место отдыха и мангал или барбикюшницу. Подобные конструкции возводятся частично из кирпича или камня и частично из металла. Наиболее простой вариант – это сварить из металла что-то вроде мангала и установить эту конструкцию под обычным навесом, который можно снять на зиму и спрятать в сарае или в гараже.
Отдых на природе требует разборной конструкции, которая легко транспортируется и собирается, и разбирается за считанные минуты.
Содержание
- 1 Возможные размеры мангала
- 2 Стационарные мангалы
- 2.1 Первый вариант: минимум сварки
- 2.2 Второй вариант: использование сварки
- 2.3 Третий вариант: использование каркаса из уголков
- 3 Разборные мангалы
- 3.1 Раскладные или мангалы в чемодане
- 3.2 Разборные мангалы
- 4 Покраска мангала из металла
- 5 Чертежи мангалов
Возможные размеры мангала
Размер самой жаровни может иметь различное значение, в зависимости от того, сколько шашлыков предполагается готовить за один раз. Что касается высоты ее бортов, то оптимальным считается высота стенок около 15 см. Если сделать меньше этой величины, то угли будут жечь мясо, а высота бортов больше 15 см потребует большего количества углей. Как правило, все хотят, чтобы шашлыки готовились быстро, но качественно, поэтому заявленная высота считается наиболее приемлемой.
Что касается остальных размеров, то они рассчитываются, исходя из личных предпочтений и конкретных условий. Итак:
В некоторых самодельных конструкциях на дно мангала устанавливается своеобразная решетка в виде колосников. В результате, не выгорает дно мангала, хотя, как показывает практика, можно обойтись и без этого элемента: ведь не каждый день мы жарим шашлыки.
Конструкция мангала достаточно типичная, поэтому о большом разнообразии говорить не приходится. Как правило, это жаровня на ножках, хотя встречаются уникальные модели, а также достаточно простые, предназначенные для приготовления шашлыков на природе.
Стационарные мангалы
Стационарный мангал изготавливается по-разному, хотя подобные отличия не имеют существенного значения.
Первый вариант: минимум сварки
Этот вариант можно реализовать в том случае, если имеется лист металла, на котором можно разместить весь рисунок, как дно, так и стенки. Лишние элементы вырезаются с помощью болгарки, после чего места изгибов также подрезаются болгаркой на небольшую глубину, чтобы легче было изгибать.
После того, как в мангале появились боковушки, их следует закрепить с помощью электрической сварки, воспользовавшись сварочным аппаратом любой конструкции. С этой работой может справиться даже начинающий сварщик, поскольку герметичность не требуется. Даже если и появится какая-то дырка, то это лишь пойдет на пользу: к очагу горения будет поступать кислород. Проварив швы в 4-х углах, получается своеобразный короб.
Сгибаете заготовку, потом завариваете швыЕсли применяется слишком тонкий металл, около полутора миллиметров, то дно и стенки могут покоробиться под действием высокой температуры. Чтобы этого не случилось, конструкция усиливается уголками или профильной трубой.
Остается только приварить ножки, используя для этого уголки или отрезки трубы. На фото можно увидеть, как привариваются ножки из труб к металлическому мангалу. Разборной мангал собирается по той же схеме, при этом необходимо точно подбирать размеры труб, чтобы соединение было плотным и надежным.
Это очень важно, поскольку неустойчивая конструкция не украсит процесс приготовления шашлыка на природе.
Ножки из уголков – это более простой вариант, особенно для стационарной конструкции. Они просто привариваются в углах короба, тем более что они идеально стыкуются. Это же можно сказать и о профильной трубе. Кстати, профильную трубу проще использовать в разборном мангале, так как она более технологичная, по сравнению с трубой обыкновенной.
В качестве ножек для мангала можно использовать железный уголок или профильную трубу небольшого сеченияВторой вариант: использование сварки
При наличии отрезков металла, можно изготовить мангал только с помощью электрической сварки. Все отрезки металла подгоняют под определенные размеры, отрезая лишнее болгаркой. Этот вариант требует более качественной сварки, поскольку вся конструкция будет держаться за счет сварочных швов.
Второй способ сделать мангал из металла своими руками — нарезать все необходимые детали для короба и затем сваритПоследовательность изготовления такая же, поэтому после сварки короба приступают к креплению ножек, также с помощью сварки, если конструкция не разборная.
Мангал своими руками со съёмными ножками
Watch this video on YouTube
Третий вариант: использование каркаса из уголков
При изготовлении подобной конструкции, последовательность изготовления мангала несколько иная, поскольку в первую очередь сваривается каркас из уголков (на фото слева) или каркас из профильной трубы (на фото справа). Такая конструкция получается более прочной. Последовательность изготовления, следующая:
Если конструкция мангала стационарная, то ее можно (даже нужно) дополнить рамой в виде столешницы, где можно расположить шампура и не только. На фото ниже представлены именно такие варианты. Чтобы это сделать, достаточно усилить верхний край жаровни с помощью профильной трубы. В результате, по краям жаровни имеются отверстия, в которые можно вставить дополнительные элементы, в виде решетки для шампуров или в виде сплошной подставки, с другой стороны, на которую можно установить сковородку, кастрюлю и т.
д.
Существует вариант более основательной конструкции, которая включает не только мангал, а также накрытие, решетку для шампуров и столешницу. Такой вариант смотрится превосходно. Достоинство конструкции в том, что ее может сварить начинающий сварщик. Как вариант, на такой конструкции можно попрактиковаться в технологии сварки. Прекрасная, как идея, так и исполнение.
Самодельный мангал под навесом с «кухонным» уголкомСуществует еще один простой вариант – это изготовление мангала из газового баллона.
Мангал из баллона за 2 часа своими руками! Идея для самоделки!
Watch this video on YouTube
Разборные мангалы
Трудно найти семью или группу людей (знакомых, друзей), которые бы летом не выезжали на природу, чтобы поправить свое самочувствие. Какой же отдых без шашлыков? На самом деле, были бы шампура, и была бы возможность развести костер, а также было бы, чем нанизать шампура.
К сожалению, на такое приготовление может уйти масса времени, что и шашлыков не захочется. Другое дело, взять с собой раскладной мангал и быстро приготовить шашлыки. Переносной (разборный) мангал легко изготавливается своими руками.
Переносные мангалы могут быть:
- Раскладными.
- Сборными.
Раскладные или мангалы в чемодане
Раскладные мангалы чаще всего изготавливаются в виде чемоданчиков. Они могут быть с ручками или без них, переносимые в специальных чехлах.
Мангал в чемоданчике — хорошая идеяПод мангал можно приспособить имеющийся чемодан, как в представленном варианте. Крепление всех частей осуществляется за счет дверных петель из металла (конечно же), которые закреплены с помощью электросварки. Создается впечатление непропорциональности конструкции за счет тонких ножек. Главное, чтобы изделие отличалось хорошей устойчивостью.
Следующий вариант переносного сборного мангала не предусмотрен для использования имеющего чемодана, но его можно упаковать в сумку из брезента, которую легко сшить самому.
Дно этого мангала имеет складывающиеся ножки, а остальные части разбираются и укладываются на дно по отдельности. Все элементы соединяются между собой за счет пропилов, которые проделаны до середины всех элементов мангала.
На видео представлена еще одна конструкция складного мангала.
Еще один раскладной мангал + деталировка и раскрой
Watch this video on YouTube
Разборные мангалы
Такая конструкция отличается от раскладных тем, что состоят из отдельных компонентов, не скрепленных ничем. Чтобы отдельные части стали мангалом, их необходимо собрать вместе, причем способы могут быть разными и зависят от уровней фантазии. Достоинство подобных конструкций в том, что они делаются без применения электросварки, но без болгарки здесь никак не обойтись.
На фото внизу представлен сборной мангал, который можно сравнить с детским конструктором. Идея заслуживает на внимание, как и исполнение.
Все элементы изготовлены с помощью болгарки. Это универсальный и полезный инструмент, владение которым не требует особых навыков. Чтобы сделать что-то подобное, лучше сразу изготовить все детали, используя для этого толстый картон. Хорошо, если толщина картона соответствует толщине металла, тогда точность будет идеальной. Собрав макет мангала из картона, тщательно подогнав все детали, можно переносить все размеры на металл.
Существуют разборные мангалы, конструкция которых такая же, как и в заводских моделях. Кроме того, что используется тонкий металл, ножки в таких конструкциях сделаны из уголков, с соответствующими пропилами, которые позволяют формировать отогнутые язычки. На боковых стенках под эти язычки сделаны отверстия. Ножки устанавливаются так, что язычки попадают в эти отверстия. Язычки смотрят вверх, поэтому боковушки как бы насаживаются на них, за счет чего получается достаточно устойчивая конструкция.
Разборный мангал из металла — такой несложно сделать своими рукамиДно в таких мангалах просто укладывается и удерживается за счет того, что низ боковых частей изогнут внутрь под углом в 90 градусов.
Поэтому, дно удерживается на полученных с помощью изгиба бортиках. Как правило, такая конструкция мангала не отличается особой устойчивостью. К тому же, мангал практически нереально перенести в собранном виде на другое место. Несмотря на эти недостатки, мангал может оказаться незаменимым на природе.
На изображении внизу представлен еще один вариант сборного мангала. Он отличается тем, что у него надежные ножки. За счет специально приваренных пластин, боковушки удерживаются на таких ножках.
Разборный мангал на кованых ножкахНа фото ниже можно увидеть самый простой мангал, который изготавливается за пару минут, используя болгарку. Как вариант, можно не изгибать, а соединить элементы (уголки из металла) с помощью просверленных отверстий и болтов.
Самая простая шашлычница из металла. Своими руками можно сделать за несколько минутОн просто устанавливается над костром с помощью ножек, забитых в грунт. Может не совсем удобно, но зато очень просто, тем более в походных условиях.
Покраска мангала из металла
Естественно, что не всем нравится появляющаяся ржавчина на металлических частях мангала. Если мангал эксплуатировать интенсивно, то для ржавчины нет условий. Обычно ржавчина появляется после зимнего хранения. От нее можно избавиться, используя металлическую щетку или наждачную бумагу. Как вариант, мангал допустимо покрасить, но обычные краски не годятся, так как они обгорят при первом же пользовании. Краски должны быть не только термостойкими, но и жаростойкими, чтобы выдержать температуру горения дров. Для такой цели можно воспользоваться красками:
- Краской CERTA, которая может выдержать температуру в 900 градусов.
- Эмаль Rust-oleum, с температурой эксплуатации порядка 1093 градуса.
- Эмаль «KO-8101», которая может противостоять температуре в 650 градусов.
- Эмаль «КО-8111», способная выдержать около 600 градусов.
Стационарный мангал допустимо соорудить с кирпича. В результате получается красивая, привлекательная конструкция, выдерживающая внушительные температуры.
Как правило, любые конструкции мангалов не отличаются сложностью, поэтому их может изготовить любой желающий.
Чертежи мангалов
Размеры мангалов достаточно условные, поскольку каждый может изменить их, приспособив к конкретным условиям.
Чертеж железного мангала на высоких ножках
Чертеж мангала-чемодана из металлаЧертеж разборного мангала
Еще несколько вариантов красивых мангалов
Мангал из колесного диска
✅ МАНГАЛ ИЗ АВТОМОБИЛЬНОГО ДИСКА | Churrasqueira com roda de carro !!!
Watch this video on YouTube
Гриль своими руками | OnlineMetals.com®
Гриль своими руками | OnlineMetals.com®Сэкономьте до 60% на Выберите лист/плиту из углеродистой стали Сегодня!
- Дом
- Гриль своими руками
Наступил сезон шашлыков, а это значит, что среди нас и сезон гриля.
Но что делать, если у вас нет гриля? Не беспокойтесь. В этом сообщении в блоге описаны лишь некоторые из ваших вариантов изготовления собственной решетки для гриля своими руками! Ниже вы можете найти ссылки для перехода вперед, если вы предпочитаете пропустить конкретные инструкции, которые вам нужны.
- Какой материал используется для решетки гриля?
- Easy Grill Методы натирания на терке
- Промежуточные методы натирания на гриле
- Конструкция основания гриля
Какой материал используется для решетки гриля?
Двумя наиболее распространенными материалами, используемыми для изготовления решеток для гриля, являются углеродистая сталь и нержавеющая сталь. Каждый из них имеет свои преимущества и недостатки. Из-за этого нет четкого «лучшего» выбора. Скорее, все зависит от того, что лучше всего подходит для вашей ситуации и потребностей.
Углеродистая сталь
Углеродистая сталь является превосходным проводником тепла благодаря меньшему содержанию углерода в металле.
Это приводит к более равномерному распределению количества тепла по решетке. Если вы ищете фирменные маркировки на еде, сталь — оптимальный выбор. Хотя углеродистая сталь дешевле, чем нержавеющая сталь, она требует большего ухода и очистки, поскольку она уязвима для ржавчины.
Купить Углеродистая сталь сегодня
Нержавеющая сталь
Нержавеющая сталь — это решетка, которая прослужит всю жизнь. Он очень устойчив к ржавчине, очень устойчив к перепадам температуры и очень легко чистится.
Однако нержавеющая сталь имеет два недостатка. Во-первых, большее количество углерода в металле делает его менее теплопроводным. Это означает, что для хорошей маркировки и равномерного приготовления пищи вам нужны более толстые стержни, чтобы сохранить больше тепла. Как упоминалось в разделе «Углеродистая сталь», нержавеющая сталь дороже.
Приобрести нержавеющую сталь сегодня
Методы простой решетки для гриля
Простой метод 1 — просечно-вытяжной лист
Расширенный лист — один из наиболее популярных способов изготовления гриля из-за простоты и низкой стоимости.
Просто купите лист нужного вам размера, установите любую опору по мере необходимости и установите ее на место. Наш расширенный лист представляет собой цельную конструкцию, поэтому он чрезвычайно прочен и не распутывается со временем. Какой толщины должна быть решетка для гриля? Идеальный калибр для этого метода — 9.ga, который должен удовлетворить ваши потребности в приготовлении на гриле.
Для более тонкого листового материала (13-18ga) потребуется рама и поперечные опоры, которые можно использовать с уголком и стержневым материалом.
Мы предлагаем просечно-вытяжной лист из углеродистой и нержавеющей стали.
Простой способ 2 — перфорированный лист
Еще один простой способ — перфорированные листы. Он более жесткий, чем вспененный лист, и обеспечивает высокую прочность и долговечность, а также прост в установке. Мы предлагаем перфорированные листы из углеродистой и нержавеющей стали.
Мы предлагаем перфорированные листы из углеродистой и нержавеющей стали.
Методы промежуточной решетки
Строительство с использованием различных прутков
Если у вас есть дрели и вы хотите продемонстрировать свои навыки, этот метод для вас!
Для этой решетки для гриля своими руками вам понадобится:
- 2 квадратных стержня
- 2 прямоугольных стержня
- 4 стальных конусных винта
- Круглые стержни
Расстояние между стержнями и диаметр должны быть выбраны до того, как вы начнете это делать. Кроме того, нет фиксированного размера, это действительно вопрос мнения. В принципе, чем толще круглый батончик, тем больше тепловой энергии он сохранит для приготовления пищи. Вот наши общие рекомендации по размерам.
0,125(1/8)
0,1875″(3/16)
0,25″(1/4)
0,3125″(5/16)
Ваша решетка будет у вас в кратчайшие сроки. Кроме того, посмотрите на изображение ниже, чтобы вы могли точно увидеть, что мы описываем.
0019- Измерьте размер вашей решетки
- Определите диаметр круглого стержня и расстояние между стержнями
- Приобретение материалов в необходимом размере и количестве
- Отметьте квадратные стержни, где вы будете сверлить круглые стержни и винты.
- Сверлильные квадратные стержни
- Проденьте четыре отверстия под винты
- Вставьте круглые стержни в отверстия на одном квадратном стержне, прорежьте на другом квадратном стержне
- Привинчивание прямоугольных стержней для поддержки и жесткости
Советы и рекомендации
Всегда используйте защитное снаряжение! Также помните девиз этого проекта: «Семь раз отмерь, один раз просверли». Наконец, вы также можете использовать немного дерева для квадратных стержней, чтобы сделать шаблон.
Примеры основания для гриля
Существует почти бесконечное количество конфигураций основания для гриля. Мы собираемся придерживаться некоторых из более простых, которые являются нашими любимыми.
Шлакоблоки и кирпичи
Шлакоблок и кирпичи — одна из наших любимых комбинаций материалов для изготовления грилей. Их можно легко складывать, как кубики LEGO, они прочные и могут использоваться как для быстрой установки, так и для более постоянных грилей. Кроме того, шлакоблоки относительно недороги. Открытые пространства в шлакоблоках можно использовать для создания дымоходов, воздуховодов и точек доступа! Мы приведем несколько примеров, найденных на сайте bestoutdoorfirepits.com.
Решетка из шлакоблока, пример 1
Решетка из кирпича, пример 2
Кирпичный гриль, пример 3
Для самого прочного и простого примера просто сложите шлакоблоки в шахматном порядке в прямоугольник с открытым верхом и поместите топливо в середину. Затем просто положите сверху решетку для гриля, и все готово! Обратите внимание на боковые шлакоблоки внизу для большего потока воздуха. (см. пример 1)
Второй пример очень похож на предыдущий, за исключением того, что вы строите только три стороны конструкции для облегчения доступа к огню.
Обратите внимание, как это сделано из простых материалов, но все же элегантно. Этот дизайн также может использоваться как открытый камин, когда вы не готовите на гриле. (см. пример 2)
Наш любимый пример прост, крепок и имеет много места для гриля! Одна из наших любимых деталей, которую легко упустить из виду, это то, что они прорезали угол из углеродистой стали в передней части своего гриля DIY. Это обеспечивает дополнительную прочность и жесткость расширенного листа. Кроме того, он предотвращает скатывание сосисок или кукурузы с решетки. Никто этого не хочет. Вот видео, в котором подробно показано, как сделать именно этот пример! (см. пример 3)
Если вам предстоит более серьезный проект, обратите внимание на этот двойной гриль и коптильню из шлакоблоков или на некоторые из этих превосходных кирпичных грилей!
Переделайте то, что у вас уже есть
Наконец, почему бы не использовать повторно то, что у вас уже есть. Поскольку корпус вашего самодельного гриля уже собран, вам просто нужно его очистить и собрать (более или менее).
Просто убедитесь, что вы правильно убрали вещи. Кроме того, если вы хотите покрасить его, убедитесь, что у вас есть термостойкая краска.
Вот несколько наших любимых примеров:
- Посмотрите на эту крутую бочку для барбекю, сделанную своими руками, используя бочку объемом 55 галлонов.
- Еще одно наше любимое занятие связано с переделкой большого ящика для инструментов.
Мы надеемся, что вы нашли это руководство полезным, и нам не терпится увидеть, какие уникальные функциональные грили вы создадите, используя наши материалы и другие материалы вторичного использования.
Найдите свои материалы сегодня
Хотите узнать больше?
Барбекю из стали своими руками

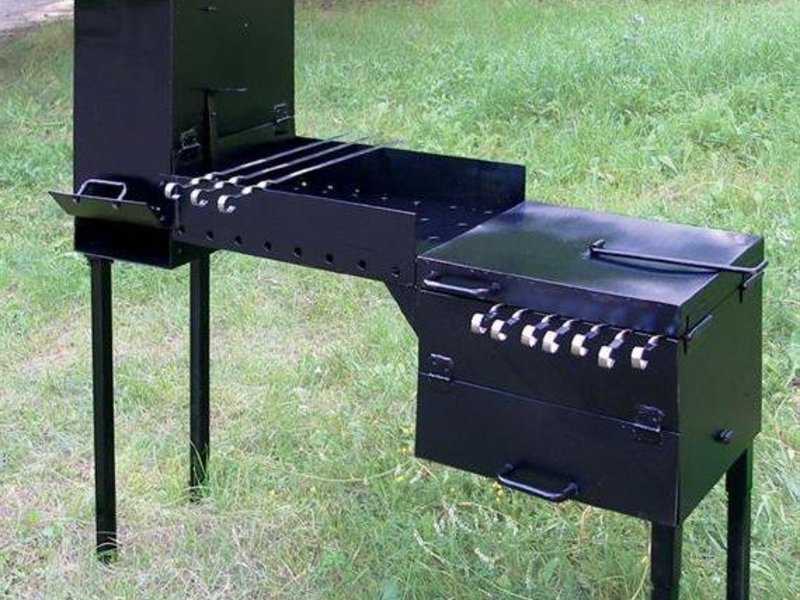

Это изобретение посвящается всем любителям отдыха на природе. Его можно назвать венцом культурного приготовления пищи на костре. Готовить для друзей и близких, наслаждаться пьянящими ароматами еды у костра и даже греться от пылающих жаром углей – все это возможно, если у вас есть с собой шашлык.
Наш шашлык будет с непрерывным воспроизводством угля из дров. Эта конструкция удобна тем, что для приготовления пищи на углях не нужно ждать, пока прогорят дрова. Они горят в небольшой камере, стены которой возвышаются над решеткой. А тлеющие от жара угли перемещаются в зону приготовления пищи. Весь процесс занимает немного времени, поэтому такой шашлык, несомненно, понравится всем голодным путешественникам. Итак, приступим!
Требуемые ресурсы
Материалы:
- Сталь листовая толщиной 1-2 мм;
- Цельный металлический квадрат 10×10 мм;
- Труба профильная 15×15 мм;
- Труба круглая диаметром 18-20 мм;
- Пруток металлический сечением 4-5 мм.
Инструменты:
- Плазменный резак
- Сварочный инвертор с электродами;
- Газовая сварка или пропановая горелка для нагрева металла;
- Зажим, плоскогубцы, щетка по металлу;
- Молоток, рулетка, мел технический карандаш.
Изготовление мангала из листовой стали
Лист стали надеваем на козлы, начинаем размечать детали. Следуя чертежу, вырезаем каждый элемент конструкции плазменным резаком.
Мы экономно распределяем обрезки по листу, чтобы оставалось меньше отходов. Практичнее всего сначала размещать крупные детали, затем между ними мелкие. Пронумерованные готовые детали складываем отдельно.
Боковую стенку выставляем перпендикулярно дну мангала, и прихватываем в нескольких местах сваркой. Затем ставим торцевую часть коробки и вторую боковую стенку. Скрепляем их между собой тем же методом короткой прихватки сваркой.
Короб закрываем нижней торцевой планкой и ограничиваем вытяжную зону вертикальной стенкой. Получается что-то вроде Г-образного колена с открытым верхом.
Все прихваченные стыки проходим непрерывным швом.
Чистить их можно болгаркой и шлифовальным диском.
Боковые стенки усиливаем двумя ручками из профильной трубы 15х15 мм. Готовые отрезки немного надрезаем от концов к усам, оставляя плоскость нетронутой. В последствии сгибаем его молотком, и кипятим.
Ножки для барбекю будут съемными. Для их фиксации привариваем по углам мангала небольшие кусочки литого квадратного стержня. Для устойчивости делаем это с небольшим наклоном наружу. Затем угол наклона можно отрегулировать вручную. Вырезаем ножки из круглой трубы. Его диаметр подбираем так, чтобы стойки легко, но плотно входили в квадратные упоры.
Жаровня почти готова. Вставляем ножки внутрь решетки. Осталось приделать к нему ручку для удобной переноски. Делаем его из трех коротких брусков. Свариваем их между собой с одного конца. Ко второму привариваем поперечину из обрезка квадрата.
