Схемы бестрансформаторных зарядных устройств
В настоящее время все более широкое применение в различных конструкциях в качестве элементов питания находят аккумуляторы НКГЦ-0,45, Д-0,26 и другие. Приведенное на рис. 5.11 бестрансформаторное зарядное устройство позволяет заряжать одновременно четыре аккумулятора Д-0,26 током 26 мА в течение 12… 16 часое.
Избыточное напряжение сети 220 В гасится за счет реактивного сопротивления конденсаторов (Хс) на частоте 50 Гц, что позволяет уменьшить габариты зарядного устройства.
Используя эту электрическую схему и зная рекомендуемый для конкретного типа аккумуляторов ток заряда (1з), по приводимым ниже формулам можно определить емкость конденсаторов С1, С2 (суммарную С=С1 +С2) и выбрать по справочнику тип стабилитрона VD2 так, чтобы напряжение его стабилизации превышало напряжение заряженных аккумуляторов примерно на 0,7 В.
Тип стабилитрона зависит только от количества одновременно заряжаемых аккумуляторов, так, например, для заряда трех элементов Д-0,26 или НКГЦ-0,45 необходимо применять стабилитрон VD2 типа КС456А.
Пример расчета приведен для аккумуляторов Д-0,26 с зарядным током 26 мА.
В зарядном устройстве применяются резисторы типа МЯТ или С2-23, конденсаторы С1 и С2 типа К73-17В на рабочее напряжение 400 В. Резистор R1 может иметь номинал 330…620 кОм (он обеспечивает разряд конденсаторов после отключения устройства).
Светодиод HL1 можно использовать любой, при этом подобрав резистор R3 так, чтобы он светился достаточно ярко. Диодная матрица VD1 заменяется четырьмя диодами КД102А.
Топология печатной платы с расположением элементов пока зана на рис. 5.12. Плата односторонняя (без отверстий), и элементы устанавливаются со стороны печатных проводников.
При использовании элементов, указанных на схеме, зарядное устройство легко устанавливается в корпусе от блоков питания для карманных микрокалькуляторов (рис. 5.13) или же может размещаться внутри корпуса устройства, где установлены аккумуляторы.
Индикация наличия напряжения в цепи заряда осуществляется светодио-дом HL1, который размещается на видном месте корпуса.
Диод VD3 лозво-ляет предохранить разряд аккумуляторов через цепи зарядного устройства при отключении его от сети 220 В. При заряде аккумуляторов НКГЦ-0,45 током 45 мА резистор R3 необходимо уменьшить до величины, при которой светодиод светится полной яркостью.
Проверку зарядного устройства лучше проводить при подключении вместо аккумуляторов измерительных приборов и эквивалентной нагрузки (рис. 5.14), минимальная величина которой для четырех аккумуляторов определяется по закону Ома:
R = U/I = 4/0,026 =150 Ом, где
U — напряжение на разряженных аккумуляторах (у основной массы аккумуляторов эта величина составляет один вольт на элемент).
При пользовании зарядным устройством необходимо следить за временем, так как приведенная схема хотя и снижает вероятность получения аккумулятором избыточного заряда (за счет ограничения напряжения стабилитроном), однако полностью такой возможности, при очень большом времени заряда, не исключает. А если у вас нет проблем с памятью, то это простое и малогабаритное устройство поможет сэкономить деньги.
Вторая схема бестрансформаторного зарядного устройства (рис. 5.15) предназначена для одновременного заряда двух аккумуляторов типа НКГЦ-0,45 (НКГЦ-0,5). Здесь обеспечивается асимметричный режим заряда, что позволяет продлить срок службы аккумуляторов. Заряд производится током 40…45 мА в течение одной полуволны сетевого напряжения.
В течение второй полуволны, когда соответствующий диод закрыт, элемент G1 (G2) разряжается через резистор R4 (R5) током 4,5 мА. оставлять подключенными к схеме, надолго без включения зарядного устройства в сеть, так как при этом происходит их разряд через резисторы R4, R5.
При правильной сборке устройства настройка не требуется.
Заряд аккумуляторов G1 и G2 происходит поочередно, так, например, в течение положительной полуволны заряжается G1 (G2 — разряжается). Такое построение схемы позволяет осуществлять процесс заряда аккумуляторов в независимости друг от друга, и любая неисправность одного из них не нарушит заряд другого.
Для индикации наличия сетевого напряжения в схеме используется миниатюрная лампа HL1 типа СМН6.3-20 или аналогичная. Аккумуляторы нельзя оставлять подключенными к схеме, надолго без включения зарядного устройства в сеть, так как при этом происходит их разряд через резисторы R4, R5.
При правильной сборке устройства настройка не требуется.
Схема, показанная на рис. 5.16, в отличие от вышеприведенных, исключает повреждение аккумуляторов из-за получения ими избыточного заряда. Она автоматически отключает процесс заряда при повышении напряжения на элементах выше допустимой величины и состоит из стабилизатора тока на транзисторе VT2, усилителя VT1, детектора уровня напряжения на VT3 и стабилизатора напряжения D1.
Устройство может использоваться и как источник питания на ток до 100 мА при подключении нагрузки к контактам 1 и 2 штекера Х2.
Индикатором процесса заряда является свечение светодиода HL1, который при его окончании гаснет.
Настройку устройства начинаем со стабилизатора тока.
Для этого временно замыкаем базу транзистора VT3 на общий провод, а вместо аккумуляторов подключаем эквивалентную нагрузку с миллиамперметром 0…100 мА. Контролируя прибором ток в нагрузке, подбором резистора R3 устанавливаем номинальный ток заряда для конкретного типа аккумуляторов.
Вторым этапом настройки является уотановка уровня ограничения выходного напряжения с помощью подстроечного резистора R5. Для этого, контролируя напряжение на нагрузке, увеличиваем сопротивление нагрузки до момента появления максимально допустимого напряжения (5,8 В для четырех аккумуляторов Д-0,26). Резистором R5 добиваемся отключения тока в нагрузке (погаснет светодиод).
При изготовлении устройства можно использовать корпус от источника питания БП2-3 или аналогичный (от него же удобно взять и трансформатор). Трансформатор подойдет любой малогабаритный с напряжением во вторичной обмотке 12…16 В.
Транзистор VT2 крепится к теплорассеивающей пластине. Конденсаторы С1 применяются типа К50-16-25В, С2 — типа К50-16-16В.
Для удобства настройки в качестве R5 желательно использовать многооборотный резистор типа СП5-2 или аналогичный, остальные резисторы подойдут любого типа.
От источника питания можно получить напряжения 6 или 9 В, если на место микросхемы D1 установить соответственно КР142ЕН5Б (Г) или КР142ЕН8А (Г).
Бестрансформаторное зарядное устройство для аккумулятора
Стремясь к уменьшению габаритов конструируемой радиоаппаратуры, радиолюбители уделяют важное место миниатюризации блока питания. Обычно эту задачу решают с помощью импульсного преобразователя напряжения.
Между тем существенный прогресс в области электронных компонентов позволяет создавать малогабаритные блоки питания, не содержащие трансформатора. Относительная простота конструкции и доступность компонентов делают их привлекательными и для радиолюбителей.
Впервые подобное техническое решение предложил Л. М. Браславский из Новосибирского электротехнического института еще в 1972 г., подав заявку на изобретение.
Оно оказалось столь оригинальным и неочевидным для специалистов, что ВНИИГПЭ проводил экспертизу по заявке целых шесть лет и только в 1978 г. выдал авторское свидетельство. Позже были запатентованы и другие решения, позволяющие реализовывать конденсаторные блоки питания. с несколькими выходными напряжениями и их стабилизацию.
Эти решения имеют много общего с устройствами, использующими переключаемые конденсаторы, достаточно популярными в зарубежной схемотехнике. Дальнейшим развитием этого направления в нашей стране следует считать преобразователь переменного тока в постоянный с понижением напряжения.
Принцип работы
Упрощенная схема такого устройства изображена на рисунке №1.
Рис. 1. Преобразователь переменного тока в постоянный с понижением напряжения.
Принцип его действия заключается в следующем. В начальный момент времени цепочка конденсаторов С1 — Сn (одинаковой емкости) устройства разряжена. При положительной полуволне сетевого напряжения диоды VD1, VD6-VD8 и VD2 открываются, а диоды VD3-VD5.
..VDn закрываются.
При этом все конденсаторы блока оказываются включенными последовательно и заряжаются напряжением сети до его амплитудного значения. Причем напряжение на каждом из N конденсаторов в силу равенства их емкости в N раз меньше амплитудного напряжения сети и эквивалентная емкость, подключенная к сети, также в N раз меньше эмкости одного конденсатора.
Во второй половине положительного полупериода диоды VD1, VD6-VD8 и VD2 закрываются и на конденсаторах сохраняется накопленный ими электрический заряд.
При отрицательном полупериоде закрываются диоды VD1 и VD2, в результате чего конденсаторный блок оказывается отключенным от сети. В этот момент к выходу блока возможно подключение низковольтной нагрузки Rн путем замыкания контактов электронного переключателя S1.
Теперь диоды VD3-VDn, VD9-VD11 открываются и все заряженные конденсаторы оказываются подключенными к низковольтной нагрузке параллельно, что позволяет получать от блока среднее значение тока разрядки существенно выше зарядного.
Таким образом, блок осуществляет уменьшение напряжения при одновременном увеличении выходного тока.
Так как в первой половине полупериода происходит накопление энергии на конденсаторах, а во второй — ее отдача, то работа конденсаторного блока носит явно выраженный двухтактный характер.
Для сглаживания пульсаций и увеличения среднего значения тока емкость фильтрующего конденсатора Сф должна быть достаточно большой или применен еще один такой же конденсаторный блок, работающий на ту же нагрузку, но в противофазе с первым.
В рассматриваемом ниже устройстве замыкание контактов переключателя S1 происходит с частотой питающей сети, что существенно уменьшает коммутационные потери на них по сравнению с импульсными блоками питания и, кроме того, не предъявляет требований к диодам по быстродействию.
Тем не менее требования по величине обратного напряжения остаются. Так, например, диоды VD1, VD2, VD3 — VDn и VD9 — VD11 должны быть на обратное напряжение выше амплитудного напряжения сети и на средний ток в 2N раз меньше выходного тока.
Все другие диоды могут быть на обратное напряжение в N раз меньше амплитудного сетевого.
Недостатки устройства — отсутствие гальванической развязки от сети и высокое рабочее напряжение транзистора, выполняющего функцию электронного переключателя S1.
Но возможность применения малогабаритных низковольтных оксидных конденсаторов и современных высоковольтных транзисторов обеспечивает сравнимость мощностных показателей конденсаторных блоков питания с импульсными блоками и делает перспективным использование их для разнообразного применения.
Принципиальная схема устройства
Описываемый конденсаторный преобразователь напряжения предназначен для зарядки автомобильных аккумуляторных батарей емкостью до 70 Ач, поэтому максимальный средний выходной ток устройства должен быть 7 А. Эта величина согласована с ограничением переменной составляющей на уровне 20…30% от номинального напряжения для примененных оксидных конденсаторов.
Выпрямительный диод VD38, конденсатор С13 и стабилитроны VD39, VD40 формируют напряжение питания узла управления, осуществляющего синхронизацию работы коммутирующих транзисторов VT2 и VT3 с полярностью напряжения сети и стабилизацию выходного тока.
Работает устройство следующим образом. При положительной полуволне напряжения сети заряжаются блок конденсаторов С1…С12 и накопительный конденсатор питания С13. При отрицательной полуволне включается светодиод оптрона U1, а его фототранзистор, открываясь, шунтирует эмиттерный переход транзистора VT1. Транзистор VT1 закрывается и через резистор R5 подключает неинвертирующий вход ОУ DA1 к выходу конденсаторного блока.
Рис. 2. Принципиальная схема конденсаторного бестрансформаторного зарядного устройства.
Сам же ОУ при этом переключается и открывает транзисторы VT3, VT2 и светодиод оптрона U2. ОУ DA1 работает в компараторном режиме, поэтому его выходной сигнал может принимать только два значения — близкое к напряжению питания и к нулю.
Если напряжение на его инвертирующем входе больше, чем на неинвертирующем, выходное напряжение будет близким к нулю и транзистор VT3 окажется в закрытом состоянии. В противном случае напряжение на выходе ОУ близко к напряжению питания, транзистор VT3 открывается, а через резистор R10 — транзистор VT2 и оптрон U2.
Входным сигналом для стабилизации выходного тока служит напряжение на конденсаторном блоке. Таким образом, изменение напряжения на конденсаторном блоке (его уменьшение) прямо пропорционально отданному в нагрузку заряду, поэтому, стабилизируя отдаваемый конденсаторным блоком заряд за время единичного цикла разрядки, устройство стабилизирует выходной ток. Его значение регулируют резистором R7.
После закрывания транзистора VT1 напряжение с конденсаторного блока поступает на неинвертирующий вход ОУ DA1 и сравнивается с образцовым, поступающим на инвертирующий вход с делителя R6…R8. Когда напряжение на конденсаторном блоке становится меньше образцового, ОУ DA1 переключается в нулевое состояние и закрывает транзистор VT3, а через него (ц нагрузку устройства) — и фотодинистор оптрона U2.
Если по каким-либо причинам напряжение на конденсаторном блоке не снизилось до образцового (т.е. в нагрузку не ушел заряд, определяемый положением движка резистора R7), а время, отведенное на разрядку, закончилось, работа блока для предотвращения попадания сетевого напряжения на выход устройства организована так.
Напряжение отрицательной полуволны сети снижается до выключения светодиода оптрона U1 и, следовательно, закрыванию его фототранзистора.
Это приводит к открыванию транзистора VT1, шунтированию им неинвертирующего входа и переключению компаратора DA1 и, как следствие, закрыванию транзисторов VT3, VT2 еще до появления положительной полуволны сетевого напряжения. Таким образом, происходит принудительная синхронизация узла стабилизации тока с полярностью напряжения сети. Оптрон U2 необходим лишь как улучшающий безопасность и во встраиваемых блоках питания может отсутствовать.
Зарядка аккумуляторной батареи длится сравнительно долго и требует определенного контроля. Поэтому в устройстве предусмотрена возможность автоматического отключения заряжаемой батареи при напряжении на ней 14,2… 14,4 В. Функцию порогового элемента отключения полностью заряженной батареи выполняет электромагнитное реле К1 (РЭС10), срабатывающее при напряжении около 10,5 В.
Реле подключено к выходным зажимам Х2 и Х3 через проволочный подстроечный резистор R11.
Этот резистор вместе с конденсатором С14 образуют фильтр, подавляющий переменную составляющую пульсирующего зарядного напряжения, но пропускающий медленно нарастающую постоянную составляющую напряжения аккумуляторной батареи.
Поэтому при достижении порогового напряжения реле К1 срабатывает и размыкающимися контактами К1.1 отключает питание конденсаторного блока и системы управления.
Сама же обмотка реле остается под напряжением заряжаемой батареи и благодаря наличию гистерезиса выключается при снижении напряжения до 11,8 В. После чего происходит автоматическая подзарядка батареи аккумуляторов. Включение/выключение режима автоматического окончания зарядки осуществляют переключателем SA2.
Детали и компоненты
Применение реле серии РЭС10 обусловлено его малым током потребления и, следовательно, малым током разряда батареи в режиме прекращения зарядки. Маломощные контакты используемого реле отражают и особенности описываемого устройства, связанные с емкостным характером нагрузки.
Поэтому разрыв цепи питания конденсаторного блока происходит без искрения. Применение двух сетевых предохранителей (FU1, FU2) и двухсекционного выключателя SA1 связано с повышенными требованиями электробезопасности из-за отсутствия гальванической развязки устройства от сети.
В конденсаторном блоке возможно применение любых оксидных конденсаторов, но желательно одного типа. В случае использования импортных конденсаторов габариты этого блока можно существенно уменьшить. Диоды блока также могут быть любыми, рассчитанными на такой же ток и обратное напряжение — подойдут даже диоды Д226Б и Д7Ж, но при этом габариты блока и его масса существенно увеличатся.
Оптрон Т0325-12,5-4 заменим на оптрон Т0125-10 или Т0125-12,5 не ниже 4-го класса. Вместо КП706Б (VT3) возможно применение аналогичных отечественных полевых транзисторов или импортного IGBT на такой же ток и напряжение, причем желательно с минимальным сопротивлением канала.
При выборе электромагнитного реле (K1) необходимо учитывать, что паспортное номинальное напряжение примерно в 1,5.
..1,7 раза выше напряжения срабатывания и что напряжение срабатывания может быть несколько различным даже для реле из одной партии.
Возможно применение реле РЭС9, РЭС22, РЭС32 и иных, обладающих достаточно малым потребляемым током, на напряжение срабатывания в пределах 8…12 В. При этом, возможно, придется подобрать резистор R11 и конденсатор С14 с целью эффективного подавления переменной составляющей, предотвращения «дребезга» контактов реле и ложных срабатываний.
Налаживание устройства
Налаживание устройства проводите только при наличии сетевых предохранителей. Перед первым включением обязательно проверьте правильность монтажа и соединений, поскольку ошибки могут привести к выходу из строя большей части деталей и даже взрыву конденсаторов. В порядке страховки конденсаторный блок можно прикрыть коробкой из плотного картона или фанеры.
Правильно собранное устройство начинает работать сразу. Потребуется в основном лишь подборка резисторов R6 и R8 для корректировки диапазона регулировки тока зарядки.
Для этого к выходу блока подключите разряженную батарею аккумуляторов и подборкой резисторов R6 и R8 установите по амперметру РА1 диапазон регулирования зарядного тока резистором R7.
Если при начальном положении движка резистора R7 ток будет отличен от нуля, то нужно уменьшить сопротивление резистора R8. Если же ток зарядки становится равным нулю не в крайнем положении движка R7, сопротивление этого резистора следует увеличить. Далее движок резистора R7 установите в конечное положение. Если теперь ток зарядки окажется меньше максимального, сопротивление резистора R6 придется уменьшить, а если превышает — увеличить.
Рис. 3. Вид готового устройства.
После этого, установив переключатель SA2 в положение «Ручной режим», доведите батарею до полной зарядки, контролируя напряжение на нем вольтметром постоянного тока.
Затем отключите устройство от сети, переведите тумблер SA2 в режим «Авт.», а движок резистора R11 — в положение максимального сопротивления.
Снова подключите устройство к сети и уменьшением сопротивления резистора R11 добейтесь четкого срабатывания реле К1 — устройство готово к эксплуатации.
Внимание! При налаживании и эксплуатации зарядного устройства необходимо помнить об отсутствии гальванической развязки от сети. Следовательно, подключать и отключать его от аккумуляторной батареи можно только при отключенной от сети вилке шнура питания.
Н. Казаков, А. петров, г. Волгоград. Радио 1999/1. стр. 41.
Схема бестрансформаторного зарядного устройства— ЭЛЕКТРОНИКА И СХЕМЫ
Оставить комментарий / Бенджамин Булус Кугонг / 17 ноября 2020 г.
Этот пост представляет собой простую схему бестрансформаторного зарядного устройства, которую каждый может легко построить за несколько минут. Даже новичок в проектировании и конструировании электронных схем может подготовить эту схему за несколько минут. Для этой бестрансформаторной схемы зарядного устройства требуется очень мало компонентов.
Вы даже можете найти эти компоненты в коробке или корзине для электронных отходов. Он может заряжать 6V — 9V Герметичный свинцово-кислотный аккумулятор. Это удобная схема, не такая громоздкая, как вы думаете, на самом деле ее можно сомкнуть в ладони.
Для построения схемы бестрансформаторного зарядного устройства вам понадобятся следующие компоненты:
- Полиэфирный неполяризованный конденсатор 105 Дж, 250 В (1)
- Резистор 390 кОм (1)
- Резистор DiodeN 330 Ом (1)
90 7
0 (4) - Красный светоизлучающий диод 3 В, т. е. светодиод (1)
- Переключатель (1)
- Предохранитель на 1 А
- При желании вам также может понадобиться измеритель напряжения постоянного тока (вольтметр постоянного тока)
Когда у вас есть компоненты, вы готовы к работе…
ВНИМАНИЕ: Всегда полностью отключайте цепь от источника переменного снятие аккумулятора! Обратите внимание, что это бестрансформаторная схема, поэтому не допускайте прямого контакта с батареей или всей цепью, когда она подключена к источнику переменного тока! Заряжайте ТОЛЬКО герметичный свинцово-кислотный аккумулятор.
Ниже приведена принципиальная схема
Однако вместо четырех диодов 1N4007 можно использовать готовый пакет диодов мостового выпрямителя в одном компоненте (ИС). Это даже более предпочтительно, так как облегчает пайку и экономит время на строительство. Если вы не можете найти эту микросхему, не волнуйтесь; просто используйте четыре диода 1N4007 в режиме конфигурации моста, как показано на принципиальной схеме.
Приведенная ниже схема представляет собой ту же схему бестрансформаторного зарядного устройства, в ней используется готовый мостовой выпрямительный диод, упакованный в один компонент, т.е. IC. Между тем, не все ИС мостового выпрямителя выглядят одинаково, но, тем не менее, все они имеют метки для обозначения положительных и отрицательных выходных контактов и двух входных контактов переменного тока, как отмечено на одном из них в этой схеме.
Значения компонентов
- C1 = 105J, 250V
- F = 1a
- R1 = 390 кг OHMS
- R2 = 33 Ом
- D1 — D4 = 1N4007
99797979.
ning. зарядное устройство, сделайте следующее:- Не подключайте батарею в первую очередь
- Подключите или подключите цепь к источнику переменного тока от 100 В до 250 В, включите его
- Светодиод должен загореться, а вольтметр должен также отклонить определенное напряжение. Это показывает, что цепь в порядке
- Выключите и отсоедините цепь от источника переменного тока
- Подсоедините батарею, соблюдая полярность на вольтметре постоянного тока, он должен показывать электродвижущую силу (ЭДС) батареи
- Подсоедините цепь обратно к источнику переменного тока и включи это. Будет увеличение отклонения вольтметра по сравнению с шагом 5 выше. Таким образом, ваша батарея заряжается в данный момент.
- Всегда отключайте цепь от источника переменного тока перед извлечением или подключением батареи.

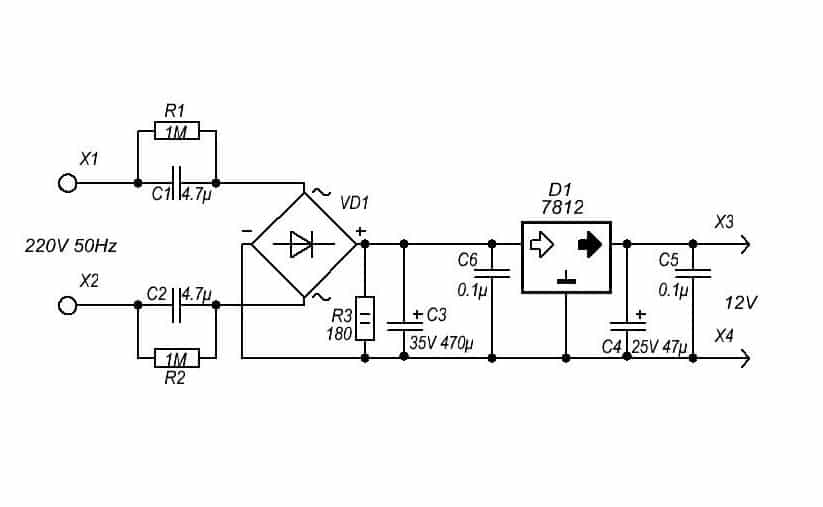

Схема бестрансформаторного источника питания
Генерация постоянного тока низкого напряжения из сети переменного тока 220 В или 110 В очень полезна и необходима в области электроники.
Низковольтный постоянный ток, такой как 5 В, 6 В, 9 В, 12 В, используется в электронных схемах, светодиодных лампах, игрушках и многих предметах бытовой электроники. Как правило, для их питания используются батареи, но их необходимо время от времени заменять, что нерентабельно, а также отнимает наше время и энергию. Таким образом, альтернативой является генерация постоянного тока из сети переменного тока, для чего доступно множество адаптеров переменного тока в постоянный, но какие схемы они используют внутри?
Простым и прямым подходом является использование понижающего трансформатора для понижения напряжения переменного тока, но недостатки использования трансформатора заключаются в его высокой стоимости, большом весе и больших размерах. Мы уже рассмотрели этот тип преобразования переменного тока в постоянный с помощью трансформатора в этой статье «Схема зарядного устройства для сотового телефона». И да, мы также можем преобразовать переменный ток высокого напряжения в постоянный ток низкого напряжения без использования трансформатора, это называется Бестрансформаторный источник питания .
Основной компонент Цепь бестрансформаторного источника питания — это Конденсатор с падением напряжения или конденсатор X-номинального класса , которые специально разработаны для сети переменного тока. Этот конденсатор с номиналом X подключен последовательно к фазной линии переменного тока для снижения напряжения. Этот тип бестрансформаторного источника питания называется Конденсаторный источник питания .
Конденсатор X-Rated
Как уже упоминалось, они подключаются последовательно с фазной линией переменного тока для снижения напряжения, они доступны в номиналах 230 В, 400 В, 600 В переменного тока или выше.
Ниже приведена таблица выходного тока и выходного напряжения (без нагрузки) для различных номиналов конденсаторов X-номинала:
Код конденсатора | Значение конденсатора | Напряжение | Текущий |
104к | 0,1 мкФ | 4 в | 8 мА |
334k | 0,33 мкФ | 10 в | 22 мА |
474k | 0,47 мкФ | 12 В | 25 мА |
684k | 0,68 мкФ | 18 в | 100 мА |
105к | 1 мкФ | 24 В | 40 мА |
225к | 2,2 мкФ | 24 В | 100 мА |
Выбор конденсатора, снижающего напряжение, важен, он основан на реактивном сопротивлении конденсатора и величине отбираемого тока.
Реактивное сопротивление конденсатора определяется по формуле ниже:
X = 1 / 2¶fC
X = реактивное сопротивление конденсатора
f = частота переменного тока
C = емкость конденсатора с номиналом X
поэтому реактивное сопротивление X равно:
X = 1/2*3,14*50*0,47*10 -6
= 6776 Ом (приблизительно)Теперь мы можем рассчитать ток (I) в цепи:
I = V/X = 230/6775 = 34 мА
Вот как рассчитываются реактивное сопротивление и ток.
Описание схемы
Схема проста. Понижающий конденсатор 0,47 мкФ подключен последовательно с фазной линией переменного тока, это неполяризованные конденсаторы, поэтому их можно подключать с любой стороны. Резистор 470 кОм подключен параллельно конденсатору, чтобы разрядить накопленный ток в конденсаторе, когда цепь отключена, что предотвращает поражение электрическим током. Это сопротивление называется Сопротивление прокачки .
Дополнительный мостовой выпрямитель (комбинация из 4 диодов) использовался для удаления отрицательной половинной составляющей переменного тока. Этот процесс называется Исправление . Конденсатор 1000 мкФ/50 В использовался для фильтрации
Используйте резистор мощностью 1 Вт или выше (5 Вт), особенно резистор R4. В противном случае он сгорит через некоторое время. Обычно они толще обычного резистора. Ниже приведена схема для разных типов резисторов:
Преимущества этого бестрансформаторного источника питания по сравнению с источником питания на основе трансформатора заключаются в следующем: он экономичнее, легче и меньше.
