Схема диммера с шим управлением: Фазовый диммер с ШИМ управлением.

ШИМ ДИММЕР ДЛЯ СВЕТОДИОДНОГО ОСВЕЩЕНИЯ

Недавно искал ШИМ диммер для управления 12 В светодиодными лентами вспомогательного освещения. Сначала думал, что найти подобное устройство легко в наше время, но это оказалось сложнее. Все, что попадалось в магазинах, либо не отвечают моим требованиям, либо очень дорого. Поэтому решил построить собственный, специально для моих потребностей.

Требования к регулятору

  • Мощность 100 Вт на 12 вольт
  • Плавное управление ручкой
  • Доступные радиокомпоненты
  • Отсутствие акустического шума
  • Малый шаг изменения мощности
  • Контроль до очень низких уровней яркости

Мои светодиодные ленты потребляют 20 Ватт на метр и там максимум 5 метров светодиодной ленты на диммер, поэтому нужна мощность около 100 Вт. Максимальный ток получился около 8.3 ампера.

Естественно, суммарная рассеиваемая мощность в диммере должна быть ниже, скажем, 1 ватта. Поэтому если мы используем один FET, нам нужно значение Rds – 14.

5 мОм. А если надо – всегда можем параллельно впаять два или более, при необходимости снизить сопротивление канала.

Управление яркостью простым переменным резистором – это самый простой способ управления диммером, но такие устройства в продаже трудно найти. Большинство имеющихся в магазинах диммеров оснащены ИК-пультами дистанционного управления. На мой взгляд не нужное усложнение.

Всего нужны 3 комплекта, так что стоимость была тоже важным фактором. Все приличные диммеры я мог найти по цене $50 и выше. А тут можно уложится в данную цену за все.

Большинство из дистанционно управляемых регуляторов имеют только 8 уровней яркости. И все, что я нашел, работает линейно, что делает схемы лишёнными смысла. Люди воспринимают яркость логарифмически, а не линейно. Так что переход от 1% до 2% выглядит так же, как от 50% до 100%.

Линейный контроль не даст вам точной регулировки на нижнем пределе. В идеале, надо иметь экспоненциальную передаточную функцию от регулятора по скважности ШИМ для компенсации логарифмической природы человеческого видения.

И самый простой способ сделать это – с помощью микроконтроллера.

Схема регулятора LED

В основе этой конструкции – 8-битный микроконтроллер PIC16F1936. Ничего особенного в этой конкретной модели нету, просто я использовал их несколько раз прежде и все еще имели некоторый запас.

А LM2931 обеспечивает стабильное 5 вольт от 12 вольт входного напряжения. Я использую LM2931 как стандартный стабилизатор на 5 В. Он совместим с легендарным регулятором 7805, но выживает при входных напряжениях в диапазоне от -50 до +60 вольт, что делает его очень надежным в плане возможных переходных процессов.

МК управляет LM5111 – двойной FET драйвер, который обеспечивает мощный 12В выход через пару IPB136N08N3 – N-канальные транзисторы. Он недорогой, SMD типа и отличное Rds – 11.5 мОм.

Вывод

Итого: если вам необходим LED диммер к лентам, есть паяльник и немного свободного времени – имеет смысл построить свой собственный прибор. Это не слишком сложно. А к схеме прилагается файл со всеми нужными eagle файлами, макетами, схемой, а также программным обеспечением.

Схемы и рекомендации по подключению светодиодных лент

К сожалению, Ваш браузер не поддерживает скрипты.

На главную

ОТПРАВИТЬ ВОПРОС

Ваш вопрос будет направлен менеджеру партнера/представителя.
В течение 24 часов Вы получите ответ, если Вам необходим более оперативный ответ, то рекомендуем позвонить.

Заполните ВСЕ обязательные поля

Нажимая кнопку «Отправить», я подтверждаю свою дееспособность, даю свое согласие на обработку персональных данных в соответствии с Политикой обработки персональных данных.


Используется защита от спама reCAPTCHA, Политика конфиденциальности Google и Условия использования.

РЕГИСТРАЦИЯ НОВОГО ПОЛЬЗОВАТЕЛЯ

НОВЫЙ ПОЛЬЗОВАТЕЛЬ

Я принимаю условия

Я хочу получать сообщения от ARLIGHT


Используется защита от спама reCAPTCHA, Политика конфиденциальности Google и Условия использования.

Заполнените ВСЕ обязательные поля

Нажимая кнопку «Отправить», я подтверждаю свою дееспособность, даю свое согласие на обработку персональных данных в соответствии с Политикой обработки персональных данных.

ВХОД / РЕГИСТРАЦИЯ

Войти как пользователь:

Добро пожаловать, если вы НОВЫЙ ПОЛЬЗОВАТЕЛЬ

Я принимаю условия


Используется защита от спама reCAPTCHA, Политика конфиденциальности Google и Условия использования.

Регистрируясь на Arlight, вы сможете:

  • Иметь доступ к отчетам о состоянии списков
  • Сохранять любимые товары в одном месте
  • Подписаться на уведомление о новых товаров
  • Создавать/редактировать списки запросов
  • Отслеживать поступление товаров
  • Подписка/отмена свежих новостей компании

Заполнените ВСЕ обязательные поля

Нажимая кнопку «Отправить», я подтверждаю свою дееспособность, даю свое согласие на обработку персональных данных в соответствии с Политикой обработки персональных данных.

Добавить в список

Для работы со списками необходимо авторизоваться.

Авторизоваться

Мы используем файлы «cookie», как собственные, так и третьих сторон, для улучшения пользования сайтом и нашими услугами, путем анализа навигации по нашему веб-сайту. Если вы продолжите навигацию по нему, мы сочтем, что вы согласны с их использованием. Дополнительную информацию вы можете найти в нашей Политике в отношении файлов «cookie».

555 Схема светодиодного диммера ШИМ

Перейти к содержимому

3 месяца назад by Arooha Dar

10 098 просмотров

Схема диммера светодиодов 555 PWM управляет яркостью светодиодов. Основная идея схемы заключается в формировании ШИМ-сигнала с широтно-импульсной модуляцией с помощью старой доброй надежной микросхемы таймера 555 и изменении мощности, подаваемой на светодиоды, тем самым достигается эффект диммирования светодиодов. Схема разработана на основе популярной микросхемы таймера 555, которая действует здесь как нестабильный мультивибратор. Это одна из самых известных ИС, которая используется в самых разных приложениях, таких как таймер, генератор и генерация импульсов.

Buy From Amazon

Hardware Components

The following components are required to make LED Dimmer Circuit

S.no Component Value Qty
1. LEDs 12
2. NE555 IC 1
3. Resistor 1K, 120, 68 ohms 1,1,4
4. Diode 1N4007 2
5. Capacitor 100nF, 0.01uF 1,1
6. Transistor BD139 1
7. DC FIRGENT .0002 Для получения подробного описания цоколевки, размеров и технических характеристик загрузите техническое описание таймера 555.

Схема диммера светодиодов

Принцип работы

Схема разработана на основе популярного таймера 555 с номинальной производительностью 200 мА, благодаря чему он может управлять всего несколькими светодиодами, но для производительности ИС мы используем транзистор BD139, который может управлять током заряда до 1 А. В схеме используются 12 сверхъярких белых светодиодов. Если вы решите подключить дополнительные светодиоды, подключите только каждый из трех светодиодов, как показано на принципиальной схеме, с резистором 68 Ом. Схема может вместить до 40 светодиодов. Переменный резистор 50К используется для регулировки яркости светодиодов. Резистор с высоким выходным током, такой как TIP31, TIP41 и т. д., также может использоваться для перемещения токовой нагрузки более 1 А или большего количества светодиодов.

Применение и использование

  • 555 Схема диммера с ШИМ используется в уличных фонарях, лампах и т. д.

Похожие сообщения:

Светодиодный диммер на основе ШИМ с использованием 555

Схема

Введение

В этом проекте мы увидим светодиодный диммер на основе ШИМ с использованием микросхемы таймера 555. Основной принцип этой схемы заключается в генерации ШИМ-сигнала с широтно-импульсной модуляцией с помощью старой доброй надежной микросхемы таймера 555 и изменении мощности, подаваемой на светодиоды, и, следовательно, достижении эффекта затемнения светодиодов.

Широтно-импульсная модуляция (ШИМ) играет важную роль в управлении многими цепями. Если вы хотите контролировать скорость двигателя, PWM играет ключевую роль. Здесь, в нашем проекте, для диммирования светодиодов используется метод ШИМ.

Используя метод ШИМ, мощность, подаваемая на устройство, варьируется, и, следовательно, если мы можем контролировать ширину импульса сигнала, мы можем легко управлять устройством, например, заставить простой двигатель постоянного тока вращаться медленно или быстро или чтобы уменьшить яркость светодиода.

[адсенс1]

Блок-схема светодиодного диммера с использованием 555


На следующем рисунке показана блок-схема светодиодного диммера на основе ШИМ с использованием микросхемы таймера 555.

Источник постоянного тока 12 В используется для питания всей схемы, включая микросхему таймера 555 и светодиоды. Таймер 555 используется для генерации ШИМ-сигнала с помощью нескольких пассивных компонентов.

Сгенерированный ШИМ-сигнал затем подается на группу светодиодов, и в зависимости от рабочего цикла ШИМ-сигнала яркость светодиодов может быть высокой или низкой.

[адсенс2]

Связанная статья: Схема диммера светодиодной лампы

Краткое примечание об микросхеме таймера 555

Таймер 555 представляет собой 8-контактную интегральную схему, доступную в корпусе Dual-in-Line, изначально разработанную Signetics. Это одна из самых популярных ИС, которая используется для различных приложений, таких как таймер, осциллятор и генерация импульсов.

Схема выводов микросхемы таймера 555 показана на следующем рисунке. Вывод 8, который является выводом VCC, используется для подачи основного напряжения питания на ИС. Рабочее напряжение может варьироваться от 3В до 15В. Штыри 2, 6 и 7 — триггерный, пороговый и разрядный.

Контакт 4 является контактом сброса и используется для сброса всей микросхемы. Это активный НИЗКИЙ контакт. Выход микросхемы можно взять с вывода OUT, т. е. с контакта 3. Контакт 5 является управляющим контактом.

Микросхема таймера 555 может работать в трех различных режимах: нестабильный, моностабильный и бистабильный. Он имеет такие функции, как синхронизация от микросекунд до часов, регулируемые рабочие циклы и возможность работы при различных уровнях напряжения и т. д. Он имеет широкий спектр применений, таких как диммеры ламп, управление двигателем, джойстики и т. д.

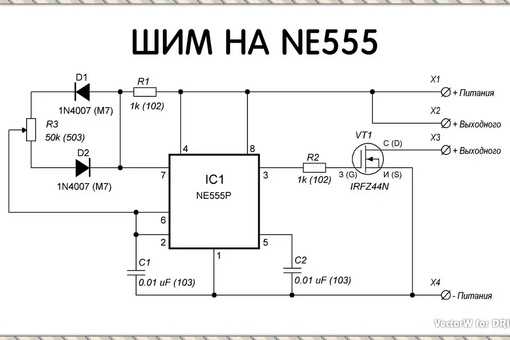

Принципиальная схема светодиодного диммера с ШИМ с использованием 555

Необходимые компоненты

  • 555 ИС таймера
  • Резистор 1 кОм x 6
  • Красные светодиоды x 4
  • 2N2222 NPN-транзистор
  • Конденсатор 0,1 мкФ
  • Конденсатор 0,01 мкФ
  • Потенциометр 50 кОм
  • 1N4148 Диоды
  • Источник питания 12 В
  • Мини-макет

Схема

  • Питание 12 В постоянного тока подается на вывод VCC для рабочего напряжения таймера 555. Контакт сброса также напрямую подключен к 12 В, как показано на принципиальной схеме. Для сброса микросхемы, в случае ошибки во время работы схемы, подключите контакт RESET к GND на секунду, а затем снова подключите его к 12 В.
  • Контакт 5 или контакт управления напряжением не используются в этом приложении. Следовательно, между контактом 5 и GND подключен развязывающий конденсатор емкостью 0,01 мкФ.
  • Триггерный контакт (контакт 2) и пороговый контакт (контакт 6) замкнуты накоротко, и сюда подключена клемма стеклоочистителя POT. Кроме того, между выводом 6 (или выводом 2) и заземлением подключается конденсатор емкостью 0,1 мкФ.
  • Теперь один вывод POT подключается к аноду диода (предпочтительно 1N4148), а другой вывод POT подключается к катоду другого диода.
  • Другие концы обоих этих диодов подключены к контакту разряда, т.е. к контакту 7. Кроме того, резистор 1 кОм подключен между контактом 7 и VCC.
  • Контакт OUT подключен к светодиодной панели через транзистор.

Работа ШИМ-диммера с использованием 555

В этом проекте таймер 555 работает в режиме нестабильного мультивибратора. Резистор 1 кОм, потенциометр 50 кОм и конденсатор 0,1 мкФ, подключенные относительно контактов 2, 6 и 7, будут играть важную роль.
