Схема для проверки тиристоров — Практическая электроника
У каждого радиолюбителя должна быть своя маленькая лаборатория. Но что делать, если денег не хватает даже на простенькую паяльную станцию? В этой статье пойдет речь о том, как же сделать из доступных радиоэлементов нехитрый приборчик для проверки тиристоров, который добавится в вашу копилку полезных устройств для радиолюбителя. Теперь вы уже точно будете знать, пробит ли ваш тиристор или все-так жив.
Схема для проверки тиристоров

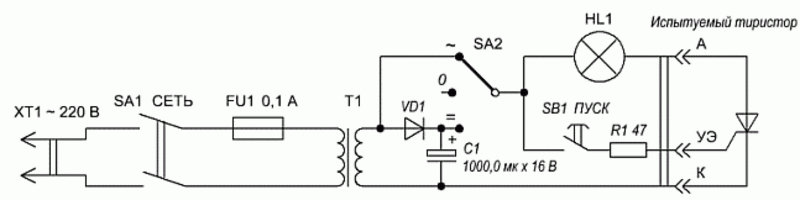

Тиристор относится к классу диодо в. Его можно провери ть с помощью мультиметра, но если руки растут из нужного места, то конечно проще собрать приборчик для проверки. А вот и схемка:
Схема состоит из:
— трансформатора, который выдает нам на выходе 5-10 Вольт
— диод Д226, ну что было под рукой. Можно использовать любой маломощный.
— электролитический конденсатор на 1000 мкФ х 25 Вольт
— тумблер (S1) на три положения, одно из которых нейтрально (N)
— кнопочка с возвратом (S2)
— резистор на 47 Ом
— лампочка накаливания на 6,3 Вольта
Сборка и описание
Итак, начнем с того, что нам понадобится фольгированный текстолит.
Я достал у себя в загашнике текстолит не первой свежести. Для того, чтобы не париться с разводкой элементов, травлением платы и еще различным геморроем, для простых схем я тупо нарезаю квадратики и делаю простейшую самопальную плату. Поверьте, так намного быстрее, если под рукой нет готовых китайских макетных плат. Для этого беру пилку по железу, железную линейку и выцарапываю неглубокие канавки:
Лишь бы не было меди между квадратиками. Кто-то умудряется делать специальные заточки из пилки по железу, но они мне не нравятся, так как быстро тупеют и их приходится затачивать.
Далее все это дело надо зашкурить мелкой шкуркой:
Следующим шагом подбираем трансформатор. Трансформатор подбираем таким образом, чтобы он выдавал переменное напряжение какого-либо значения от 5 и до 10 Вольт. У меня трансформатор на выходе вторичной обмотки выдает 12 Вольт. Пришлось отмотать половину витков со вторичной обмотки. Теперь он выдает 6 Вольт. Кто не знает как устроен трансформатор, можете прочитать в этой статье.
Делаем отверстия под трансформатор, монтируем его на край нашей самопальной печатной платы и выводим на квадратики его выводы со вторичной обмотки. Для того, чтобы залудить квадратик, нам достаточно его чуточку проканифолить и добавить капельку припоя:
Примерно вот так выглядит трансформатор на плате:
А вот и законченная конструкция в сборе. Осталось только найти для нее подходящий корпус.
Как проверять тиристоры
Схема работает следующим образом:
1)Цепляем проверяемый тиристор Т1 к проводам схемы.
2)Переключаем тумблер S1 с нейтральным положением на значок «~», нажимаем кнопочку S2.
3)Лампочка при нажатии загорается, при отпускании тухнет.
Таким образом мы проверили тиристор на переменном токе.
4)Далее ставим тумблер S1 в положение «=»
5)Нажимаем кнопку S2, лампочка зажигается, отпускаем кнопку S2, лампочка все равно продолжает гореть.
Так мы проверили тиристор на постоянном токе.
Если все операции прошли успешно, значит тиристор у нас в полном здравии.
А вот и видео, кому лень читать вышестоящий текст. Здесь я проверял тиристор КУ202Н.
Читатели мои дорогие, читайте дальше )) Выложил статью про LED, вы наверное даже не знали о нем столько!
Схема тестера для проверки исправности тиристоров
Тиристоры можно проверить с помощью омметра, замеряя сопротивление анод-катод полупроводникового прибора так, чтобы отрицательный вывод омметра был подключен к аноду, а положительный к катоду. Омметр должен показать сопротивление от 100 кОм до бесконечности в зависимости от типа проверяемого тиристора. Следующим шагом является соединение управляющего электрода с анодом. Нормальные показания омметра в этом случае — 15…50 Ом. Если теперь отключить управляющий электрод от анода, то на приборе должны сохраниться те же показания, пока не будет отключен анод или катод тиристора (разорвана их связь с омметром).
Если теперь снова подключить выводы омметра к аноду и катоду, измерительный прибор не должен показывать никакого конечного сопротивления (или около 100 кОм — в случае с мощными тиристорами), пока управляющий электрод вновь не будет соединен с анодом.
При конструировании электронных схем периодически приходится выбраковывать радиоэлементы различного назначения. К сожалению, и новые приборы, реализуемые магазинами, не всегда гарантируют надежную работу радиоэлектронного узла, а паяные элементы с рекламацией магазины обратно не принимают. В практической работе часто приходится иметь дело с тиристорами, работающими в коммутационных цепях переменного тока, управляющими среднемощной нагрузкой 20…100 Вт. В связи с этим предлагается схема устройства (рис. 5.30), позволяющего в считанные минуты проверить и сделать заключение о пригодности к использованию практически любых популярных тиристоров. Испытания прошли тиристоры серий КУ101/201/221/202, Т10-160, Т122-10, Т161, Т112, Т222, Т15, Т16, Т253 и многие другие.
Рис. 5.30
Для того чтобы не подвергать тиристор пайке, предусмотрен разъем РП10-5, с применением которого значительно облегчается эксплуатация прибора. Выводы тиристора подключают, как показано на схеме, к контактам Х1-ХЗ разъема. Устройство позволяет проверять тиристор не только в режиме ключа, но и исследовать его частотные характеристики. Для этого в схеме реализован транзисторный генератор с широкой регулировкой частоты от 0,1 до 100 Гц на комплементарной паре кремниевых транзисторов VT1 и VT2. Выход генератора через переключатель S2 соединяют с управляющим электродом испытуемого прибора. По мерцанию лампы в цепи катода тиристора можно сделать заключение о работоспособности и частотных характеристиках конкретного тиристора.
Этап первый — проверка тиристора на пробой. Испытуемый прибор VS1 необходимо подключать к схеме при выключенном напряжении питания. После подсоединения тиристора нажмите включатель S1 (его условно можно сравнить с кнопкой «Вкл»), Если тиристор исправен, то на управляющий электрод напряжение не подано и лампа не светится.
Второй этап — проверка прибора в импульсном режиме. Нажмите кнопку S2 «Пуск». Лампа Л1 должна мигать. Частоту мигания установите переменным резистором R1 «Частота». При минимальном сопротивлении резистора R1 — верхнее (по схеме) положение движка — частота генератора будет минимальной. Переменным резистором R3 «Чувствительность» можно подрегулировать устройство так, чтобы проверять не только маломощные, но и приборы средней мощности. Этот резистор задает уровень открывающего напряжения прибора VS1. Нормальное положение движка R3 -в режиме максимального сопротивления.
Вместо лампы на 2,5 В можно использовать любую лампу на напряжение 2,5…6,3 В, рассчитанную на ток 0,1…0,3 А. Напряжение питания схемы соответственно можно варьировать от +5 до +10 В. Конденсатор С1 применяется типа К50-6. Переменные резисторы R1, R3 с линейной характеристикой, например, СП1-В, СП2-2-10 или подобные. Кроме указанного разъема можно использовать любой подходящий с крупными гнездами.
Литература: А.
П. Кашкаров, А. Л. Бутов — Радиолюбителям схемы, Москва 2008.
Цепь тестера транзисторов, симисторов и тиристоров
В различных типах электронных схем вы могли видеть несколько общих элементов. Некоторые из этих широко используемых полупроводниковых устройств, без которых электрические цепи почти неполны, — это тиристоры, транзисторы и симисторы. В широких электронных схемах, когда мелкие элементы выходят из строя, это влияет на работу всей схемы. Итак, прежде чем строить общую схему, нужно быть достаточно мудрым, чтобы проверить функционирование элементов схемы, чтобы избежать осложнений в будущем. Схема тестера транзисторов, симисторов и тиристоров, представленная ниже, помогает нам аналогичным образом тестировать тиристоры, симисторы и транзисторы PNP, NPN.
Схема тестера транзисторов работает от источника постоянного тока. Это питание обеспечивается за счет специальной схемы стабилитрона в сочетании с понижающим трансформатором и выпрямителем, как показано на рисунке 1.
Несмотря на использование этой схемы, мы также можем обеспечить питание для этой схемы с помощью двух карандашных ячеек.
Тестирование SCR | Схема тестера транзисторов, симисторов и тиристоров
Прежде всего, давайте поговорим о тестировании тиристоров с помощью схемы тестера транзисторов. Первоначально он вставляется в розетку с клеммами, вставленными в соответствующие слоты. Затем сдвинем переключатель SW 3 в положение «включено» (в направлении A) и кратковременно нажмите переключатель SW 1 . При этом светодиод загорается и горит до тех пор, пока не будет нажат переключатель SW 2 . Здесь с помощью переключателя SW 4 временно прерывается питание понижающего трансформатора. Это указывает на то, что тестируемый SCR можно использовать без сомнений.
Аналогичным образом, если переключатель SW 3 находится в положении «выключено» (в направлении B), ток, протекающий через SCR, можно контролировать, подключив мультиметр или миллиамперметр.
Если светодиод не горит до конца, используемый SCR не годится или не может работать должным образом. Самостоятельное свечение светодиода указывает на неисправный, т.е. негерметичный SCR. Единственный случай, когда SCR исправен, это когда светодиод загорается при нажатии переключателя SW 9.0009 1 на мгновение и гаснет при нажатии переключателя SW 2 .
Тестирование симистора | Схема тестера транзисторов, симисторов и тиристоров
Аналогично, в случае тестирования симисторов с использованием схемы тестера транзисторов, соответствующие клеммы должны быть правильно подключены — клемма MT1 к точке A (положительная), клемма MT2 к точке K (отрицательная), а ее ворота в точку G. после установки этого положения, при кратковременном нажатии переключателя SW 1 загорается светодиод. Если переключатель SW 2 кратковременно нажимается, светодиод гаснет. Опять же, при нажатии переключателя SW 5 светодиод не светится.
Теперь меняем направление МТ1 и МТ2, т.
е. клемма МТ1 подключается к минусу, а МТ2 к плюсу. При нажатии переключателя SW 2 , если светодиод остается в выключенном состоянии и проводимость не инициируется, симистор работает нормально. И, в то же время, кратковременное нажатие переключателя SW 5 инициирует проводимость симистора и свечение светодиода.
Неисправный TRIAC ведет себя аналогично SCR. Тестируемый симистор можно считать исправным или пригодным для использования только тогда, когда светодиод светится в обоих вышеупомянутых тестах.
Перед подключением SCR/TRIAC для проверки следует очень тщательно проверить соединение анодных MT1 с корпусом. TRIAC состоит из двух SCR, соединенных друг с другом. Первый принимает положительный импульс для проведения, а второй принимает отрицательный импульс для проведения.
Проверка транзисторов | Схема тестера транзисторов, симисторов и тиристоров
Для проверки транзисторов с помощью схемы тестера транзисторов в цепь между соединением переключателей SW 9 необходимо добавить несколько резисторов сопротивлением около 1 кОм.
0009 1 , SW 5, и точка G. Расположение должно быть таким, чтобы коллектор NPN или эмиттер PNP транзистора был подключен к плюсу (точка A). Аналогично эмиттер NPN и коллектор PNP-транзистора подключаются к минусу (точка K. В обоих случаях затвор подключается к точке G.
Для NPN-транзисторов при нажатии переключателя SW 1 светодиод светится , а при отпускании/поднятии пальца он гаснет. Это означает, что транзистор можно использовать. Аналогичным образом, тестируемые PNP-транзисторы считаются исправными только тогда, когда светодиод загорается при нажатии переключателя SW 9.0009 5 и гаснет при отпускании. Непрерывное свечение светодиода само по себе указывает на неисправность негерметичных SCR или транзисторов. На рис. 2 показано обычное направление тока и условие прямого смещения для PNP- и NPN-транзисторов.
Ознакомьтесь с другими схемами электронных тестеров, размещенными на сайте bestengineeringprojects.com
- Цифровой тестер постоянного/переменного напряжения и непрерывности цепи
- Цепь тестера кабеля RJ45
- Схема тестера диодов Зенера
- Цепь тестера серводвигателя с использованием микросхемы 555
- 5 Цифровой тестер интегральных схем и схем
- 555 Тестер микросхемы таймера
ПЕРЕЧЕНЬ ДЕТАЛЕЙ ТРАНЗИСТОРА, СИМИСТОРА И ЦЕПИ ТЕСТЕРА SCR
| Резистор (все ¼ Вт, ± 5% углерода) |
| R 1 = 220 Ом R 2 = 100 Ом |
| Конденсаторы |
| C 1 = 1000 мкФ, 16 В (электролитический конденсатор) C 2 = 0,01 мкФ (керамический конденсатор) |
| Полупроводники |
| D 1 , D 2 = 1N4001 (выпрямительный диод) ZD 1 = стабилитрон 3,3 В, 400 мА |
| Разное |
X 1 = 230 В перем. тока первичн. до 4,5–0–4,5 В 100 мА сек. трансформаторSW 1 , SW 5 = НАЖИМНОЙ переключатель SW 2 = переключатель PUSH-TO-OFF SW 3 = ползунковый переключатель SW 4 = Тумблер |
Power Semiconductor Tester — Tests Power Transistors, SCRs, TRIACs and Diodes
David Ashton July 05, 2022
by David Ashton on Test & Measurement
Testing power semiconductors не всегда легко. Мультиметры не обеспечивают достаточное напряжение или ток для проведения надлежащего теста. Тестирование с блоками питания и резисторами неудобно. Представленный здесь простой тестер выполнит базовые тесты «годен/не годен» силовых транзисторов, полевых МОП-транзисторов, тринисторов, симисторов и диодов.
Принципиальная схема тестера силовых полупроводников показана на рис.
1 . S1 является переключателем включения/выключения, а S2 меняет полярность питания на тестовую схему (для транзисторов NPN/PNP, N- и P-канальных MOSFET, SCR и TRIAC). Для моего прототипа тестера мне удалось найти центральный выключатель для S2, поэтому S1 мне не понадобился.
S3 — также тип со смещенным центром — подает напряжение и ток на базу/затвор тестируемого устройства через резистор 680 Ом. Для тестирования полевых МОП-транзисторов с их затворами с высоким импедансом также предусмотрены сенсорные панели, поэтому вместо этого вы можете использовать сопротивление пальца (обычно около 1 МОм).
Когда устройство включается, это отображается небольшой лампочкой L1, которая ограничивает ток примерно до 300 мА — этого достаточно, чтобы показать, что устройство работает правильно.
Эксплуатация
Проверка BJT , выберите полярность с помощью S2 и подключите устройство. L1 должен загораться для положения ON S3 и должен быть выключен, если S3 находится в положении OFF или GND .
Для проверки MOSFET снова выберите полярность с помощью S2 и установите S3 в центральное положение OFF . При прикосновении к двум верхним сенсорным панелям он должен включиться и загореться L1. L1 останется гореть, если вы уберете палец. Это связано с емкостью затвора MOSFET и указывает на хорошую изоляцию затвора. Коснитесь двух нижних тачпадов, и он должен погаснуть. Кстати, Darlington BJT также могут слегка подсвечиваться верхними сенсорными панелями, особенно если вы намочили пальцы!
Чтобы проверить SCR , поместите S2 в положение N . Когда S3 находится в положении ON , SCR должен сработать и загорится L1, и останется включенным, даже если S3 будет переведен в OFF или GND .
Только когда вы отключите питание с помощью S1 или S2, он отключится.
TRIAC аналогичны SCR, но проверяйте их при обеих полярностях S2. Опять же, они будут оставаться включенными до тех пор, пока подача не будет прервана.
Диоды можно подключить к A и K клеммы и будут проводить — освещение L1 — только для одного положения S2.
Установка
Поскольку электрическая схема настолько проста, можно использовать проводку «точка-точка», используя для монтажа клеммы выключателей и розетки. Для сокетов вы можете использовать обрезанные гнезда IC или импровизировать из других разъемов. Я вставил несколько тестовых проводов, чтобы справиться с устройствами, которые не подходят к розеткам. Мой готовый тестер показан на рис. 2
Рис. 2: Готовый тестер силовых полупроводников.
