Мастер Винтик. Всё своими руками!Электронные предохранители на герконовых реле.



Герконовые реле по сравнению с электромагнитными имеют ряд преиму­ществ, таких как более высокое быстродействие и малые размеры. Остано­вимся на реле РЭС-55А и РЭС-43, с применением которых построены рас­сматриваемые ниже электронные предохранители.

Электронные предохранители — это устройства, предназначенные для за­щиты электрической цепи от токовых перегрузок, и включаются в разрыв провода, соединяющего *+* источника питания с нагрузкой. В отличие от обычных предохранителей они имеют более высокое быстродействие и явля­ются восстанавливаемыми, то есть не перегорают, как, например, плавкие вставки.



Один из вариантов устройства защиты от коротких замыканий и перегру­зок показан на рис.1.

В номинальном режиме ток от *+* источника питания через резистор R2 по­ступает на базу транзистора VT2, который вместе с транзистором VТ1 обра­зуют составной транзистор с транзисторами различной структуры.

Транзи­сторы VT1,VT2 открываются, в результате чего нагрузка оказывается соеди­ненной с источником питания. Пороговым элементом данного устройства является реле К1 (РЭС-55А, паспорт РС4.569.610). Оно имеет напряжение срабатывания 1,46 В. Реле К2 (РЭС-55А, паспорт РС4.569.602) имеет напря­жение срабатывания 7,3 В.

Если в нагрузке возникает короткое замыкание или перегрузка, то увели­чивается падение напряжения на переходе эмиттер-коллектор транзистора VT1, и когда оно достигает порогового значения, реле К1 срабатывает и за­мкнувшимися контактами К1.1 шунтирует переход эмиттер-база транзисто­ра VТ2. Транзистор VT2 закрывается, закрывается и транзистор VТ1, тем са­мым разрывая цепь, соединяющую источник питания с нагрузкой. В резуль­тате этого почти всё напряжение питания оказывается приложенным к пере­ходу эмиттер-коллектор транзистора VT 1, а, значит, срабатывает реле К2 и своими контактами К2.1 обесточивает обмотку реле К1 и шунтирует переход база-эмиттер транзистора УТ2. Реле К2 необходимо для отключения реле К1 (после срабатывания предохранителя), так как к обмотке последнего прикла­дывается напряжение, значительно превышающее номинальное значение на­пряжения для реле К1 (3 В).

Конденсатор С1 необходим для того, чтобы ре­ле К1 отключилось не сразу, а только после того, как переключатся контак­ты К2.1 реле К2. После устранения перегрузки или короткого замыкания, не­смотря на то что напряжение источника питания распределится между обмот­кой реле К2 и сопротивлением нагрузки, реле К2, благодаря гистерезису, ос­тается в сработавшем состоянии, и транзисторы VТ1, VТ2 закрыты. Для приведения устройства в рабочее состояние необходимо кратковременно на­жать кнопку SВ1.

Печатная плата устройства показана на рис.2. Следует отметить, что данное устройство годится только для фиксированного значения тока, рав­ного 1,6 А.

Свободное от этого недостатка устройство показано на рис.3. От преды­дущего оно отличается:

1)   наличием резистора R4, выполняющего роль датчика тока;

2)   отсутствием реле К2 и конденсатора С1.

Подбором сопротивления резистора (R4 устанавливают значение тока сра­батывания предохранителя. Работа устройства не отличается от работы ус­тройства на рис. 1. Реле К1 типа РЭС-43 (паспорт РС4.569.201), обмотки ко­торого соединены параллельно. При таком соединении обмоток напряжение срабатывания реле равно 2,8 В при номинальном напряжении реле 12 В. Та­ким образом, одно реле сочетает в себе функции порогового и запирающе­го элемента (запирание транзистора VТ2) и может быть подключено к сети +12 В сколь угодно долго в отличие от реле К1 (рис.1).

Печатная плата данного ус­тройства показана на рис.4. В табл.1 показана зависимость тока срабаты­вания от значений резистора R4. Необходимо добавить, что из-за наличия ре­зистора Р4 падение напряжения на данном предохранителе завышено.

Чтобы обеспечить минимальное падение напряжения при протекании но­минального тока, можно применить устройство, схема которого показана на рис.5. От предохранителя, выполненного по схеме (рис.3), оно отличается на­личием дополнительного токового реле К2 и конденсатора С1, отсутствием резистора R4. Реле К2 самодельное. Состоит из геркона КЭМ-1 с нормально разомкнутыми контак­тами и обмотки из провода ПЭЛ-0,7, намотанной по­верх его корпуса. Для тока срабатывания 2 А чис­ло витков этой обмотки составляет 22 и сопротив­лением ее можно пренебречь. При протекании то­ка нагрузки больше 2 А реле К2 срабатывает и за­мкнувшимися контактами К2.1 закрывает транзистор VТ2. Затем закрывается транзистор VТ1 и заряжается конден­сатор С1, начальным током заряда поддерживая сработавшее состояние реле К2. В результате запирания транзистора VТ1 реле К1 (РЭС-55А, паспорт РС4.569.602) срабатывает и контак­тами К1.1 шунтирует переход база-эмиттер транзистора VТ2. Реле К2 отпускает, но транзисторы VТ2 и VТ1 остаются закрыты­ми благодаря включенному реле К1. Чтобы вновь запустить уст­ройство после устранения перегрузки, необходимо кратковре­менно нажать кнопку SВ1. Конденсатор С1 необходим для уст­ранения дребезга в момент, когда реле К1 включается, а реле К2 выключается. Печатная плата устройства показана на рис.6. В табл.2 показана зависимость тока срабатывания от числа вит­ков обмотки реле К2.

Необходимо также добавить, что для всех устройств световая индикация перегрузки осуществляется с помощью светодиода НL1, а напряжение источника питания равно +12 В.

Источник: РАДИОСХЕМА №1, 2007г.

принцип действия, сферы применения и технические параметры

Содержание статьи:

Промежуточное реле – часть электронного устройства, используемая в электрических и электронных схемах для преобразования и усиления электрических сигналов, размыкания и замыкания цепей. Аппарат координирует работу блоков аппаратуры, отдельных элементов, мощных устройств. Используется практически во всех отраслях промышленности и бытовой технике.

Назначение промежуточного реле

Промежуточное реле – устройство, обеспечивающее работу нескольких электрических цепей

Это вспомогательное устройство, которое призвано контролировать действие различных станков и комплексов. Обеспечивает работу сразу нескольких электрических цепей, когда необходимо произвести одновременную коммутацию разных контактов.

Например, один из контактов должен выдать на экран реле аварийный сигнал, а другой – выполнить выключение. Либо с помощью одного соединения происходит запуск станка, другое производит выключение иной части устройства.

А также промежуточное реле (РП) применяют для замедления реакции при необходимых высоких нагрузках. Для контроля основного реле, которое коммутирует большие значения силы тока в условиях высокого напряжения.

Промежуточным реле называют потому, что в цепи управления оно находится между источником импульса, которым управляет, и силовыми исполнительными цепями.

Устройство РП

Конструкция промежуточного реле

Конструкция устройства зависит от производителя и может изменяться в соответствии с назначением. Стандартный прибор состоит из следующих узлов:

  • электромагнитная катушка с сердечником;
  • магнитопровод;
  • пружинный механизм;
  • группа контактов.

Обмотка катушки содержит большое количество витков изолированного медного провода. Внутри расположен металлический сердечник, который закреплен Г-образной пластиной (ярмо). Над катушкой установлена пластина или якорь. Он выполнен и

Как проверить твердотельное реле мультиметром на работоспособность и целостность?

Главная страница » Как проверить твердотельное реле мультиметром на работоспособность и целостность?

Относительно новые электроприборы – твердотельные реле (однофазные и трёхфазные) активно внедряются в производственной сфере. Нередко такого типа приборы используются и для бытовых хозяйственных нужд. Более технологичные и достаточно надёжные твердотельные электронные реле (ТЭР) показывают качественную работу на практике. Тем не менее, не исключаются случаи, когда требуется тестирование прибора на работоспособность и целостность. Отсюда естественный вопрос – как проверить твердотельное реле мультиметром, например, при подозрении на неисправность?

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Электронный переключатель – принцип действия

Для любых практических применений твердотельные реле следует рассматривать, прежде всего, как электронный переключатель. Соответственно, как любой иной коммутационный прибор, ТЭР применяется в схемах, где требуется управлять включением и последующим отключением питания от электрической нагрузки.

Поэтому нередко этот вид сетевых электрических коммутаторов связан с более распространёнными механическими устройствами:

  • кнопочные выключатели,
  • тумблеры,
  • электромеханические реле (ЭМР) и т. п.

Отмеченные виды коммутаторов наделены механическими контактами, замыкающимися / размыкающимися физически, — вручную или посредством подачи напряжения на катушку электромагнита. Работоспособность таких устройств легко проверить на испытательном стенде обычным цифровым (или стрелочным) мультиметром.

По факту тестирования в выключенном состоянии импеданс между нормально разомкнутыми клеммами будет высоким (разомкнутая коммуникационная  цепь). С другой стороны, в состоянии замкнутой коммуникационной цепи, когда прибор включен, импеданс будет низким (фактически короткое замыкание).

Отличительной чертой твердотельных реле от механических / электромеханических реле, однако, является то, что выход прибора не содержит подвижных механических частей, в принципе. Механику под переключение тока нагрузки заменяют два тиристора, включенных обратно параллельно.

Электрическая схема прибора электронного действия (ТЭР), где используется оптико-электронная развязка по сетевому силовому потенциалу + управление через тиристоры

Когда входной сигнал подается на ТЭР, относительно небольшой ток (около 150 мА) течёт через оптический изолятор (схема запуска в некоторых конструкциях) с последующим переходом на затвор тиристора с прямым смещением. Ток управления включает тиристор, открывая канал току нагрузки в течение половины цикла переменного тока.

Когда полярность сети переменного тока меняется, первый тиристор отключается, тогда как второй тиристор проводит ток нагрузки в течение следующей половины цикла переменного тока. Эта операция постоянно повторяется до момента, пока входной сигнал не снят с клемм твердотельного реле.

Преимущественные стороны твердотельных реле

Отсутствие движущихся частей внутри конструкции твердотельного электронного реле — вот явная выгода и преимущество, по сравнению с электромеханическими приборами. Отсутствие движущихся механических частей исключает такое понятие как «дребезг контактов» (искрения контактов) каждый раз, когда через реле подаётся ток в нагрузку.

Следовательно, срок службы типичного твердотельного электронного реле увеличивается на 50 — 500 операций, по сравнению с эквивалентом ЭМИ, в зависимости от условий применения и температурных градиентов. Кроме того, отсутствием движущихся частей гарантируется отсутствие акустического шума в моменты переключений.

Эта особенность делает твердотельные электронные реле привлекательными для инженерии, направленной на разработку панелей или оборудования под использование в жилых или коммерческих структурах. Однако отсутствие движущихся частей изменяет подход к тестированию – проверке приборов. Очевидно – проверить твердотельное реле мультиметром так же, как электромеханическое не получится.

Как проверить твердотельное реле мультиметром?

Мультиметр – прибор, которым фактически определяется импеданс в момент подачи небольшого уровня напряжения через щупы непосредственно в тестируемую цепь. Затем мультиметром измеряется ток, протекающий через щупы, с последующим вычислением сопротивления.

Теоретически всё достаточно просто. Через классическую формулу тоже:

R = U / I

Однако, как отмечалось выше по тексту, выход твердотельного электронного реле включается путём «отбора» небольшой части напряжения из сети переменного тока для подачи управляющего тока на затвор тиристоров.

Проще говоря, если сеть переменного тока не подключена к твердотельному реле, на выходе какой-либо потенциал отсутствует. Поскольку тех уровней напряжения и тока, что создаются мультиметром, недостаточно для включения тиристоров, выход твердотельного электронного реле останется в состоянии «отключено».

Как результат твердотельные электронные реле невозможно проверить, если рассчитывать на значительное изменение выходного импеданса в моменты включения твердотельного реле.

Поэтому эффективный способ стендовых испытаний твердотельного реле — это построение простой испытательной схемы, куда входит источник питания постоянного тока (батарея на 9 вольт). Также понадобится лампа накаливания мощностью 60 или 100 Вт.

Простая электрическая схема для проверки твердотельного реле на работоспособность или на дефект: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – твердотельное электронное реле; К1 – кнопочный коммутатор; ИП – источник питания постоянного напряжения

Картинка выше демонстрирует базовую схему подключения, пригодную для проверки твердотельного реле постоянного тока. Когда на выход прибора подключается сеть переменного напряжения, лампа накаливания гореть не должна. Когда же кнопка К1 приводится в действие, источник постоянного напряжения активирует вход прибора, соответственно, выход включается, лампа накаливания загорается.

Аналогичная испытательная схема проверки пригодна для тестирования работоспособности твердотельного электронного реле на входе переменного тока. Достаточно лишь заменить источник постоянного тока подключением к сети переменного тока через К1, как показано на схеме ниже.

Второй вариант схемы без внешнего источника питания: L1, L2 – сетевой терминал; Л1 – лампа накаливания; ТЭР – тестируемый электронный прибор; К1 – кнопочный коммутатор

Как и в случае с выходом, вход не чувствителен к полярности. Однако эту схему допустимо использовать только в том случае, если напряжение сети меньше максимального номинального входного напряжения проверяемого устройства. Подача напряжения на вход, превышающего максимальное значение прибора, приведёт к повреждению.

Как проверить твердотельное реле на функциональность?

Первую схему проверки мультиметром твердотельного реле также допустимо применять для оценки функциональности выхода твердотельного прибора постоянного тока. Это можно сделать, применив второй источник питания для переключения выхода вместо сетевого импеданса.

Однако источник питания здесь должен иметь достаточное напряжение для включения лампы накаливания мощностью 40 Вт или 60 Вт. В большинстве случаев достаточно источника питания на 60 вольт постоянного тока, способного обеспечить нагрузку до 1А.

Кроме того, в отличие от выхода ТЭР переменного тока, выход ТЭР постоянного тока чувствителен к полярности. Клеммы «+» и «-» источника питания необходимо подключать к соответствующим клеммам «+» и «-» выхода.

Нагрузка лампой обеспечивает лёгкое визуальное подтверждение работы прибора, но также необходимо учитывать, что в некоторых случаях предпочтительно использовать другой тип нагрузки для стендовой проверки. В большинстве случаев это не проблема, пока не превышаются номинальные значения напряжения и тока ТЭР.

Однако с твердотельными приборами постоянного тока следует быть несколько осторожнее. Если решено использовать:

  • электрический двигатель,
  • вентиляционную установку,
  • катушку электромагнита,

или любой другой тип индуктивной нагрузки, в таком случае подавляющий диод (1N4937RLG или аналогичный) необходимо установить обратно параллельно нагрузке. Этим предотвращается повреждение прибора потенциалом обратной ЭДС при обесточенной нагрузке.


При помощи информации: Crydom

Электромеханическое или электрическое реле »Примечания по электронике

Электромеханическое реле — это электрический переключатель, который обычно приводится в действие с помощью электромагнетизма для приведения в действие механического переключающего механизма.


Технология реле включает:
Основы реле Герконовое реле Характеристики герконового реле Цепи реле Твердотельное реле


Электрическое реле — это электрический переключатель с электромагнитным управлением — электромеханический переключатель. Относительно небольшой ток используется для создания магнитного поля в катушке внутри магнитного сердечника, и он используется для управления переключателем, который может управлять гораздо большим током.

Таким образом, электромеханическое реле или электрическое реле может использовать небольшой ток для переключения намного большего тока и обеспечения электрической изоляции обеих цепей друг от друга.

Электрические реле бывают разных размеров, и они могут быть разных типов с использованием немного разных технологий, хотя все они используют одну и ту же базовую концепцию.

Хотя в некоторых отношениях электромеханические реле могут рассматриваться как использующие старую технологию, а твердотельные реле / ​​твердотельные переключатели могут считаться более эффективным средством переключения электрического тока.

Тем не менее, электромеханические реле обладают некоторыми уникальными свойствами, которые делают их идеальными для многих приложений, где другие типы могут быть не такими эффективными. При этом твердотельные переключатели, твердотельные реле или электронные переключатели широко используются и используются во многих областях, где электромеханические реле ранее использовались в качестве электрических переключателей.

Обозначение цепи реле

Обозначения схем электромеханических реле могут несколько отличаться — как и большинство обозначений схем. В наиболее распространенном формате катушка реле представлена ​​в виде коробки, а контакты расположены рядом, как показано ниже.

Обозначение цепи реле
Обратите внимание, что на этом символе показаны как нормально разомкнутые, так и нормально замкнутые контакты. Если один или несколько наборов контактов не используются, они часто не отображаются.

В других схемах, особенно новых, которые могут быть немного старше, катушка реле может отображаться как настоящая катушка.Хотя это не соответствует последним стандартам обозначений схем реле, тем не менее в некоторых случаях это можно увидеть и хорошо описывает внутреннюю часть реле.

Условное обозначение цепи реле
Катушка реле в более старом стиле.

Возможны дополнительные комплекты контактов электрического переключателя. Так же, как на переключателе может быть несколько полюсов, то же самое можно сделать и с реле. Можно использовать несколько наборов переключающих контактов для переключения нескольких цепей.

Условное обозначение цепи реле
Катушка реле в более старом стиле.

Основы реле переключателя

Реле — это разновидность электрического переключателя, который приводится в действие электромагнитом, который переключает переключение при подаче тока на катушку.

Эти реле могут управляться схемами переключателя, где переключатель не может выдерживать большой ток электрического реле, или они могут управляться электронными цепями и т. Д. В любом случае они обеспечивают очень простое и привлекательное предложение для электрического переключения.

Основная концепция работы переключателя электрического реле.

Реле состоит из нескольких основных частей, образующих реле.

  • Рама: Для удержания компонентов на месте требуется механическая рама. Эта рама обычно достаточно прочная, поэтому она может надежно удерживать дополнительные элементы электромеханического реле без относительного перемещения.
  • Катушка: Необходима катушка, намотанная на железный сердечник для увеличения магнитного притяжения. Катушка с проволокой вызывает создание электромагнитного поля при включении тока и притяжение якоря.
  • Якорь: Это подвижная часть реле. Этот элемент реле размыкает и замыкает контакты, и он имеет ферромагнитный металл, который притягивается электромагнитом. Узел имеет прикрепленную пружину, которая возвращает якорь в исходное положение.
  • Контакты: Контакты приводятся в действие движением якоря. Некоторые из электрических переключающих контактов могут замкнуть цепь при срабатывании реле, тогда как другие могут разомкнуть цепь. Они известны как нормально открытые и нормально закрытые.

Конструкция реле включает несколько аспектов. Это ключевой элемент конструкции, позволяющий получить необходимый магнитный поток для достаточно быстрого притяжения якоря без чрезмерного потребления тока. Также необходимо убедиться, что реле может быстро размыкаться после снятия тока питания. Магнитное удерживание в материалах должно быть низким.

Когда через катушку течет ток, создается электромагнитное поле.Поле притягивает железный якорь, другой конец которого сдвигает контакты вместе, замыкая цепь. При отключении тока контакты снова размыкаются, отключая цепь.

При выборе электромеханических реле будет видно, что контакты электрического переключателя бывают разных форматов. Как и обычные электрические переключатели, электромеханические реле определяются с точки зрения разрывов, полюсов и бросков, которые имеет устройство.

  • Перерыв: Хотя некоторые термины, применяемые к электромеханическим реле, также применимы к электрическим переключателям малой мощности, этот больше применим к коммутации более высокой мощности. Это количество отдельных мест или контактов, в которых переключатель используется для размыкания или замыкания одной электрической цепи.

    Все реле либо одинарные, либо двойные. Одиночный разрыв, контакт SB разрывает электрическую цепь только в одном месте. Затем, как видно из названия, двойной разрыв, контакт DB разрывает цепь в двух местах.

    Одинарные размыкающие контакты обычно используются при переключении устройств малой мощности, возможно, электронных схем или электрических коммутационных устройств малой мощности.Контакты с двойным разрывом используются для электрического переключения устройств большой мощности. Если один из контактов заедает, то другой, скорее всего, все равно переключится и разомкнет цепь.

  • Полюс: Количество полюсов электрического переключателя — это количество различных наборов переключающих контактов, которые он имеет. Однополюсный переключатель может переключать только одну цепь, тогда как двухполюсный переключатель может переключать две разные и изолированные цепи одновременно. Однополюсный переключатель часто обозначается буквами SP, а двухполюсный — DP.Реле могут иметь один, два или несколько полюсов.
  • Бросок: Количество бросков электрического переключателя — это количество доступных положений. Для электромеханического реле обычно есть только один или два хода. Одинарное реле замыкает и разрывает цепь, тогда как двойное реле действует как переключающее, маршрутизирующее соединение от одной конечной точки к другой. Одиночный и двойной бросок часто обозначают буквами ST и DT.

Например, в спецификации электрического реле может указываться однополюсный однополюсный: SPST или одно может быть описано как двухполюсное одинарное: DPST и т. Д.Эти термины определяют количество наборов переключающих контактов и то, являются ли они открытыми / закрытыми или обеспечивают функцию переключения.

Контакты электромеханического реле

Для обеспечения надежного обслуживания и увеличения срока службы реле. На контактах используются различные материалы, чтобы обеспечить их правильную работу по назначению.

Одна из проблем, возникающих с контактами, заключается в том, что происходит точечная коррозия — обычно материал имеет тенденцию накапливаться в центре одного контакта, в то время как происходит потеря материала из другого, где возникает «ямка».Это одна из основных причин выхода из строя контактов, особенно при возникновении искр.

В различных реле используются разные типы материалов для переключающих контактов в зависимости от применения и требуемых характеристик. Есть много готовых изделий, которые можно использовать, некоторые из наиболее широко используемых перечислены ниже с их атрибутами.

  • Серебро: Во многих отношениях серебро является одним из лучших материалов общего назначения для контактов реле с высоким уровнем проводимости.Однако он подвержен процессу сульфидирования, который, очевидно, зависит от атмосферы, в которой работает реле — в городских районах он намного выше. В результате этого процесса на поверхности образуется тонкая пленка с пониженной проводимостью, хотя более сильное контактное воздействие при замыкании контактов реле может прорваться через это. Пленка также может вызвать напряжение интерфейса в несколько десятых вольта, что может повлиять на производительность некоторых приложений.
  • Никель-серебро: Этот тип контакта был разработан для уменьшения эффекта точечной коррозии.Серебряный контакт легирован никелем, чтобы придать ему мелкозернистую структуру, и в результате перенос материала происходит более равномерно по всей поверхности контакта, что продлевает срок службы.
  • Серебро-кадмиевый оксид: Контакты, изготовленные из оксида серебра-кадмия, не могут сравниться с очень высокой проводимостью мелких серебряных контактов, но они действительно обеспечивают повышенное сопротивление переносу материала и потери контакта в результате искрения. Это означает, что эти контакты обычно служат дольше, чем у серебряных контактов при тех же условиях.
  • Золото: Высокая проводимость и отсутствие окисления означает, что золото идеально подходит для многих применений переключения. Он используется только для коммутации слабого тока, так как он не особенно надежен. Обычно для снижения затрат используется оклейка золотом, и в результате низкого уровня сульфидирования контакты остаются в хорошем состоянии в течение длительного времени. Одна проблема с реле заключается в том, что, если они не используются какое-то время, в то время как контактное сопротивление может увеличиться — этого не происходит с золотом.
  • Вольфрам: Вольфрам используется в реле, предназначенных для высоковольтных устройств. Обладая высокой температурой плавления, превышающей 3380 ° C, он обладает отличной стойкостью к дуговой эрозии, необходимой для этого типа переключения.
  • Меркурий: Ртуть используется в герконовом реле особого типа, которое называется герконовым реле с ртутным контактом. Он обладает хорошей электропроводностью, а так как он является жидкостью, то есть точечная коррозия, вызванная переносом материала между контактами. После размыкания контактов переключателя ртуть возвращается в резервуар ртути, необходимый для этого типа реле, и новая ртуть используется для следующего переключения. Это действие сводит на нет эффект переноса материала во время переключения.

Хотя используется много различных типов материалов и сплавов, это наиболее часто используемые материалы и отделки контактов.

Ограничение броска для повышения надежности

Одна из ключевых проблем, с которой сталкиваются электрические коммутационные системы: электромеханические реле, а также твердотельные переключатели, — это пусковой ток.

Существует множество примеров того, насколько велики могут быть уровни пускового тока. Простая бытовая электрическая лампочка накаливания хорошо иллюстрирует это. В холодном состоянии нить накала имеет низкое сопротивление, и только при нагревании лампы ее сопротивление уменьшается. Обычно пусковой ток при включении может в десять-пятнадцать раз превышать установившийся ток. Хотя в настоящее время обычно используются твердотельные лампы, этот пример хорошо иллюстрирует суть дела.

Кроме того, индуктивные нагрузки, такие как двигатели и трансформаторы, которые часто переключаются с помощью электромеханических реле, имеют очень высокий пусковой ток.Часто пусковой ток может легко в десять раз превышать ток в установившемся режиме, поэтому контакты должны быть рассчитаны соответствующим образом.

Во многих областях делается поправка на пусковой ток. Используется коэффициент, на который умножается установившийся ток, чтобы получить номинал контакта. Таблица типичных коэффициентов умножения приведена ниже.

Общие умножители, используемые для компенсации пускового тока на реле
Переключаемая нагрузка Множитель
Люминесцентные лампы (переменного тока) 10
Лампы накаливания 6
Двигатели 6
Резистивные нагреватели 1
Трансформаторы 20

Поэтому, используя приведенную ниже таблицу, если люминесцентные лампы должны быть включены и они обычно потребляют 1 А, тогда контакты реле должны быть рассчитаны на 20 А.

Другая проблема возникает при разрыве цепи. Обратная ЭДС, создаваемая индуктивной нагрузкой, может легко привести к искрообразованию, которое может быстро разрушить контакты реле.

Такие методы, как установка ограничителей бросков тока нагрузки, которые часто представляют собой резисторы с отрицательным температурным коэффициентом, могут помочь ограничить пусковой ток, а ограничители переходных процессов могут помочь ограничить обратную ЭДС.

Срок службы реле

Одним из ключевых вопросов, связанных с электромеханическими реле, является срок службы контактов.В отличие от твердотельных реле и электронных переключателей, механические контакты изнашиваются при переключении и имеют ограниченный срок службы.

Для срока службы электромеханического реле доступны две цифры:

  • Ожидаемый электрический срок службы: Ожидаемый электрический срок службы — это количество переключений, которые выполняются, когда переключение, т. е. контакты, обеспечивают требуемый уровень проводимости. Это очень зависит от приложения, так как пусковой ток и обратная дуга, создаваемая обратной ЭДС и т. Д.Ожидаемый электрический срок службы многих силовых реле составляет, возможно, 100 000 срабатываний, хотя, как уже упоминалось, это очень зависит от нагрузки, которую они переключают.
  • Механический срок службы: Ожидаемый срок службы механических компонентов зависит от механических характеристик реле. Это количество механических переключений, которые могут быть выполнены независимо от электрических характеристик. Часто механический срок службы реле составляет около 10 000 000 срабатываний, а то и больше.

Окончание срока службы контактов обычно наступает, когда контакты прилипают или свариваются, или когда искрение и т. Д. Вызывает контактное горение и перенос материала, что не позволяет достичь достаточного контактного сопротивления. Условия для этого будут зависеть от реле и его применения. Их характеристики обычно определяются в таблице данных реле.

Коаксиальное реле
См. Точки ввода коаксиального кабеля

Преимущества и недостатки реле

Как и у любой технологии, у использования электромеханических реле есть свои преимущества и недостатки.При проектировании схемы необходимо взвесить плюсы и минусы, чтобы выбрать правильную технологию для данной схемы.

Преимущества

  • Обеспечивает физическую изоляцию между цепями.
  • Обычно выдерживает высокое напряжение.
  • Может выдерживать кратковременные перегрузки, часто без вредных последствий или с небольшими побочными эффектами — переходные процессы часто могут непоправимо повредить твердотельные реле / ​​электронные переключатели.

Недостатки

  • Механический характер реле означает, что по сравнению с полупроводниковыми переключателями оно работает медленнее.
  • Имеет ограниченный срок службы из-за механической природы реле. Твердотельные переключатели, как правило, имеют более высокий уровень надежности при условии, что они не подвержены переходным процессам, выходящим за пределы их номинальных значений.
  • Страдает от дребезга контакта, когда контакты начинают соприкасаться, а затем физического отскока, создавая и прерывая контакт и вызывая дугу в большей или меньшей степени.

Иногда другой вариант, который можно рассмотреть, когда требуется электрическая изоляция между двумя цепями, может быть оптоизолятором.Эти оптоизоляторы часто включаются в твердотельные переключатели, часто также называемые твердотельными реле, благодаря чему достигается высокий уровень изоляции. Использование оптоизоляторов в твердотельных переключателях / твердотельных реле обеспечивает полную изоляцию между входной и выходной цепями.

Электромеханические реле используются в качестве электрических переключателей в течение очень многих лет, и технология хорошо отработана. Эти электромеханические или электрические реле могут выдерживать некоторые злоупотребления, и они обычно относительно устойчивы к скачкам или скачкам переходного напряжения. В этом отношении они лучше, чем твердотельные переключатели / твердотельные реле, и хотя они изнашиваются быстрее, особенно при переключении индуктивных нагрузок, им приходится выдерживать скачки включения в своих нагрузках.

Поскольку твердотельные реле и переключатели теперь присутствуют на рынке и предлагают высокий уровень надежности, необходимо тщательно рассмотреть варианты электромеханических реле и твердотельных реле. В некоторых случаях старые реле заменяются твердотельными реле, но в других случаях электромеханические реле могут быть лучшим вариантом..

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .

Электрические и электронные компоненты, используемые в проектах

Существуют различные основные электрические и электронные компоненты, которые обычно встречаются в различных схемах периферийных устройств. Во многих схемах эти компоненты используются для построения схем, которые подразделяются на две категории, такие как активные компоненты и пассивные компоненты. Активные компоненты — это не что иное, как компоненты, которые поставляют и контролируют энергию. Пассивные компоненты можно определить как компоненты, которые реагируют на поток электроэнергии и могут рассеивать или накапливать энергию. Эти компоненты можно найти во многих периферийных устройствах, таких как жесткие диски, материнские платы и т. Д. Многие схемы состоят из различных компонентов, таких как резисторы, конденсаторы, катушки индуктивности, транзисторы, трансформаторы, переключатели, предохранители и т. Д.Поэтому в этой статье дается краткая информация о различных типах электронных и электрических компонентов, которые используются в различных электронных и электрических проектах. В следующих параграфах подробно описывается каждый компонент с диаграммами.

Основные электрические и электронные компоненты

Основные электрические и электронные компоненты, используемые в электрических и электронных проектах, в основном включают такие компоненты, как резисторы, конденсаторы, предохранители, транзисторы, интегральные схемы, реле, переключатели, двигатели, автоматические выключатели и т. Д.Во многих схемах эти компоненты используются для построения схем, которые подразделяются на две категории, такие как активные компоненты и пассивные компоненты.

Активные и пассивные компоненты

Активные компоненты — это не что иное, как компонент, который подает и контролирует энергию. Пассивные компоненты можно определить как компоненты, которые реагируют на поток электрической энергии и либо рассеивают, либо накапливают энергию.

Резистор

Резистор — это электрический компонент, который ограничивает прохождение тока в цепи.Резистор также может использоваться для подачи на транзистор определенного напряжения. Когда через резистор протекает ток, резистор поглощает электрическую энергию и превращает ее в тепло. Резисторы могут иметь переменные или фиксированные сопротивления, которые можно найти в термисторах, фоторезисторах, подстроечных резисторах, варисторах, потенциометрах и хомяках. Ток, протекающий через резистор, прямо пропорционален напряжению на выводах резистора. Отношения представлены законом Ома.Закон Ома гласит, что рассеяние из-за сопротивления и единиц сопротивления составляет Ом.

резисторов

Закон Ом V = IR из этого уравнения, мы можем получить I = V / R
Где V — это разность потенциалов проводника, I — ток через проводник, а R сопротивление проводника.

Конденсатор

Конденсатор — это двухконтактный линейный пассивный компонент, состоящий из двух проводящих пластин с изолятором между ними.Основная функция конденсатора заключается в том, что он накапливает электрическую энергию, когда на его выводы подается электрический заряд от источника питания. Он сохраняет заряд даже после отключения от источника питания. В схеме синхронизации конденсатор используется с резистором, а также может использоваться в качестве фильтра, чтобы пропускать сигналы переменного тока и блокировать сигналы постоянного тока.

конденсатор

Накопленный электрический заряд равен Q = CV
, где «C» — емкостное реактивное сопротивление, а «V» — приложенное напряжение.
Таким образом, ток, протекающий через конденсатор, равен I = C dv / dt

Когда через конденсатор подается постоянный ток, положительный (+) и отрицательный (-) заряд накапливаются на множестве клемм. Заряд сохраняется, пока конденсатор не разрядится. Когда через конденсатор подается переменный ток, положительный и отрицательный заряд формируется на множестве пластин в течение той части цикла, когда напряжение положительное. Когда во второй половине цикла напряжение становится отрицательным (-), конденсатор освобождается раньше, чем заряжается ток, а затем заряжается в обратном направлении.

Микроконтроллер

Микроконтроллер — это небольшой компьютер на единой интегральной схеме, в котором собраны все функции микропроцессора. Для обслуживания различных приложений он имеет высокую концентрацию встроенных функций, таких как RAM, ROM, таймеры, порты ввода-вывода, последовательный порт, прерывания и схема синхронизации. Они используются в различных автоматически управляемых устройствах, таких как пульты дистанционного управления, медицинские устройства, системы управления автомобильными двигателями, электроинструменты, игрушки, офисные машины и другие встроенные системы.

микроконтроллер

Индуктор

Индуктор, катушка или реактор — это пассивный электрический компонент с двумя выводами. Основная функция индуктора заключается в том, что он хранит электрическую энергию в виде магнитной энергии. Как правило, индуктор представляет собой проводник, обычно намотанный на катушку, работающую по принципу закона индуктивности Фарадея. Когда ток течет через катушку с левой стороны на правую, катушка создает магнитное поле по часовой стрелке.Индуктивность катушки индуктивности обозначается «L».

индуктор

Катушка индуктивности
L == (µ.K.N2.S) / I.
Где,

  • «L» — индуктивность
  • «K» — коэффициент Нагаока
  • «µ» — магнитная проницаемость
  • «N» — количество витков катушек
  • «S» — это Площадь поперечного сечения катушки
  • ‘I’ — длина катушки в осевом направлении
Трансформатор

Трансформатор представляет собой электрическое устройство, состоящее из двух катушек с проволокой, соединенных железным сердечником. Он предлагает столь необходимую возможность легкого изменения уровней тока и напряжения. Основная функция трансформатора — увеличивать (повышать) или понижать (понижать) напряжение переменного тока. Трансформатор работает по принципу закона электромагнитной индукции Фарадея, то есть взаимной индуктивности между двумя цепями, которые связаны общим магнитным потоком. Трансформатор преобразует электрическую энергию из одной цепи в другую цепь с помощью взаимной индукции между двумя обмотками без электрического соединения между ними, а также преобразует мощность из одной цепи в другую цепь без изменения частоты, но с другим уровнем напряжения.

трансформатор

В повышающем трансформаторе вторичная обмотка содержит больше обмоток, чем первичная обмотка. Что касается понижающего трансформатора, у него больше обмоток в первичной обмотке, чем во вторичной. Это одна из основных причин, по которой мы используем в наших домах переменный ток, а не постоянный. Напряжение постоянного тока нельзя изменить с помощью трансформаторов. Трансформаторы доступны сегодня на рынке во многих размерах, от маленьких до больших.

Батарея

Батарея — это электрическое устройство, которое используется для преобразования химической энергии в электрическую посредством реакций электрохимического разряда.Он состоит из одной или нескольких ячеек, каждая из которых имеет анод (+), катод (-) и электролит. Анод и катод поддерживаются до электрической цепи. Батареи подразделяются на два типа; они являются первичными или одноразовыми батареями и вторичными или перезаряжаемыми батареями, при этом первичные батареи не являются перезаряжаемыми, а вторичные батареи являются перезаряжаемыми.

аккумулятор

Предохранитель

Предохранитель — это материал или кусок провода, который используется для защиты компонентов от разрушения из-за протекающего через них чрезмерного тока.Когда через цепь протекает чрезмерный ток, провода нагреваются и повреждаются. В результате ток перестает течь. Когда предохранитель плавится из-за перелива тока, элемент предохранителя поглощает некоторую энергию. Поглощенная энергия дается I2t.

предохранитель

Где «I» — пиковое значение прерываемого тока.
‘t’ — время, необходимое для устранения неисправности.

Предохранители каждого типа рассчитаны на определенную величину тока. Стандартный предохранитель состоит из основных компонентов, таких как набор контактов, металлические плавкие элементы, соединение и опорный корпус.Плавкий элемент изготавливается из цинка, меди, серебра, алюминия или сплавов, чтобы обеспечить предсказуемые характеристики. Это может быть воздух или материал.

Диод / светодиод (светоизлучающий диод)

Диод — это устройство, изготовленное из полупроводникового материала, которое позволяет току течь в одном направлении; он блокирует ток, который пытается идти против потока в проводе. Эти устройства часто используются во многих электронных схемах, преобразующих переменный ток в постоянный. Светодиод является альтернативой диоду. Когда к светодиоду подается ток, он излучает свет определенной частоты. Светодиоды используются во многих приложениях, таких как клавиатуры, жесткие диски, пульты дистанционного управления телевизором, и эти устройства очень полезны в качестве индикаторов состояния в компьютерах, а также в электронных транзисторах с батарейным питанием.

светоизлучающий диод

Транзисторы

Транзистор представляет собой электронное устройство, которое состоит из трех выводов, сделанных из полупроводникового материала, которые контролируют поток напряжения или тока и действуют как переключатель для электронных сигналов. Есть два типа транзисторов PNP и NPN, в большинстве схем обычно используется транзистор NPN.Транзисторы имеют разную форму и имеют три вывода транзистора, а именно базу (B), эмиттер (E) и коллектор (C). Где клемма базы отвечает за активацию транзистора, клемма эмиттера — отрицательный вывод, а клемма коллектора — положительный провод.

транзисторов

Интегральная схема

Краткая форма интегральной схемы — это ИС, иногда ее также называют микрочипом. Интегральная схема — это полупроводниковое устройство, в котором изготавливаются нагрузки из резисторов, конденсаторов и транзисторов.Он может работать как генератор, микропроцессор, усилитель и таймер. ИС подразделяются на линейные или нелинейные в зависимости от области применения. Линейные ИС или аналоговые интегральные схемы имеют непрерывно регулируемое значение O / P, которое зависит от уровня сигнала i / p. Эти линейные ИС используются в качестве усилителей звуковой частоты и радиочастот. Цифровые ИС работают только в нескольких определенных состояниях, а не в непрерывном диапазоне амплитуд сигнала. Применение интегральных схем включает компьютеры, модемы, компьютерные сети и частотомеры.Основная структура цифровых интегральных схем — логические вентили, работающие с двоичными данными.

интегральная схема

Реле

Реле — это электромеханические переключатели, которые используются для управления цепями с помощью сигнала малой мощности. Реле состоят из электромагнита, якоря, ряда электрических контактов и пружины. Первые реле использовались как усилители в сетях дальней связи. Между двумя цепями реле нет электрического соединения, потому что они связаны через магнитное соединение.Реле используются для выполнения логических операций в телефонных станциях, компьютерах и т. Д.

реле

Выключатели

Выключатель — это электрическое устройство, которое используется для размыкания цепи, прерывания тока и подачи тока от одного проводника к другому. . Переключатель работает с механизмами ВКЛ и ВЫКЛ. Выключатели подразделяются на четыре типа, такие как (SPST) однополюсные, однополюсные, (SPDT), однополюсные, двухходовые, (DPST), двухполюсные, одинарные и (DPDT), двухполюсные, двойные.

переключатели

Двигатели

Двигатель — это электрическое устройство, основная функция которого — преобразование электрической энергии в механическую. Двигатель содержит ротор, статор, подшипники, распределительную коробку, кожух и рым-болт. Электродвигатели есть везде, от обычных машин до самых сложных компьютеров. Эти двигатели подходят для задач, которые они выполняют, по сравнению с пневматическими или гидравлическими альтернативами. Двигатели подразделяются на различные типы, такие как асинхронные двигатели переменного тока, двигатели постоянного тока, шаговые двигатели, бесщеточные синхронные двигатели с постоянными магнитами, щеточные двигатели постоянного тока и реактивные реактивные двигатели.

двигателей

Автоматические выключатели

Автоматический выключатель — это механическое переключающее устройство, которое приводится в действие автоматически и используется для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Основная функция автоматического выключателя — прервать прохождение тока и выявить неисправность. Он состоит из двух контактов, таких как фиксированный и подвижный. Подвижный контакт используется для размыкания и замыкания цепи с использованием накопленной энергии в виде пружины или сжатого воздуха.Фиксированный контакт включает в себя пружину, которая удерживает подвижный контакт после замыкания. Эти устройства состоят из двух катушек, катушки включения и катушки отключения. Катушка включения используется для замыкания цепи, а катушка отключения используется для отключения цепи.

выключатель

Интернет-сайты для электрических и электронных компонентов и комплектов

Вот список Интернет-магазинов, в которых вы можете разместить заказ на покупку этих компонентов и проектных комплектов. Эти интернет-магазины предлагают различные варианты размещения заказа, такие как оплата наложенным платежом и дебетовой или кредитной картой.В дополнение к этому, эти интернет-магазины также доставляют компоненты и комплекты курьерскими службами, такими как почта, DTD, FedEx и т. Д.

  • https://www.kitsnspares.com/
  • https://www.sparkfun.com
  • https://www.freetronics.com/collections/kits
  • https://www.jameco.com/
  • https://element14.com/
  • https://robokits.co.in/shop /
  • https://embeddedmarket.com/
  • https://www. canakit.com
  • https: //www.edgefxkits.com /
  • https://www.onlinetps.com/
  • https://uk.farnell.com/
  • https://hobby2go.com/
  • https://potentiallabs.com/
  • https: //www.tenettech.com/
  • https://www.nex-robotics.com/
  • https://mouser.com/
  • http://www.mathaelectronics.com/

Таким образом, эти являются одними из основных электрических и электронных компонентов, используемых при реализации различных электронных и электрических проектов. Мы полагаем, что вы, возможно, поняли статью, и полагаем, что у вас есть представление о различных электрических и электронных компонентах.Кроме того, если у вас есть какие-либо сомнения относительно этой статьи или тестирования этих компонентов в практической схеме и их процедур сборки, вы можете связаться с нами, прокомментировав в разделе комментариев ниже. Схема реле

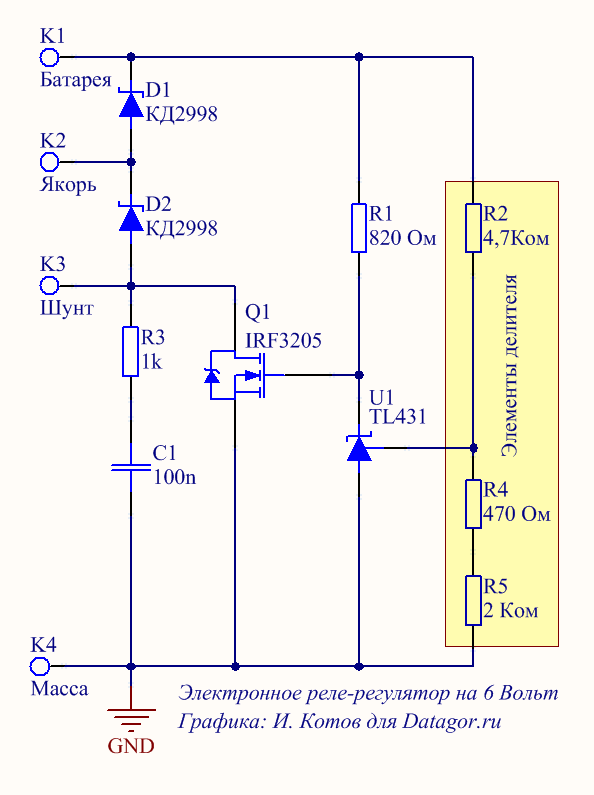

Страница 10: Цепи автоматизации :: Next.gr

— Стр.10

  • . .

  • ..

  • ..

  • Это обычное управляющее напряжение в промышленном и телекоммуникационном оборудовании, поэтому реле часто используются в избыточном оборудовании.Многие из них одинаково хорошо работают как на переменном, так и на постоянном токе, что делает их простым решением, когда управляющее напряжение переключается механически, ….

  • На схеме ниже показаны 4 метода управления реле с помощью цифрового логического сигнала. Рисунок (A), вероятно, можно использовать в большинстве случаев, когда для катушки реле требуется 100 мА или меньше, а входной ток составляет 2 мА или более.Номинальное сопротивление резистора (R) составляет ….

    .
  • Простая схема термостата, которая может использоваться для управления реле и подачи питания на небольшой обогреватель через контакты реле. Контакты реле должны быть рассчитаны на мощность, превышающую текущие требования для нагревателя. Температурные изменения регистрируются (1 …..

  • Схема выбора альтернативных источников.Он сочетает в себе механический выбор с помощью вращающегося переключателя S1, электронного привода реле RL 1-10, а также оптическую индикацию выбора с помощью дисплея DSP1 ….

  • Для схемы требуется двухполюсное реле с двойным ходом в сочетании с одним транзистором, чтобы можно было переключать реле с помощью кнопки мгновенного действия.Один набор контактов реле используется для управления нагрузкой, а другой используется для обеспечения обратной связи на ….

  • Простой и удобный способ сопряжения 2 реле для переключения приложений в вашем проекте. Этот драйвер реле увеличивает входное сопротивление с помощью обычного транзистора BC547 NPN (или аналогичного). Очень распространенный драйвер.Он может управлять различными реле, включая ….

  • Реле RL1 с задержкой включения 100 секунд, если в цепи есть напряжение питания +12 В. На рис.2 показаны два диапазона: 6–60 секунд и 1–10 минут, цепь таймера реле автоматического выключения, с 555 …

    .
  • Эта схема обеспечивает визуальную 9-секундную задержку с использованием 10 светодиодов перед замыканием реле на 12 В.Когда переключатель сброса замкнут, декадный счетчик 4017 будет сброшен на счет 0, который загорится светодиодом, управляемым с контакта 3. Выход таймера 555 на контакте 3 будет ….

  • Вот схема реле с выдержкой времени при включении, в которой используется напряжение пробоя эмиттер / база обычного биполярного транзистора.Обратно подключенный переход эмиттер / база транзистора 2N3904 используется как стабилитрон на 8 В, который создает .

  • Две схемы показывают размыкание контакта реле через короткое время после выключения зажигания или выключателя света. Конденсатор заряжается и реле замыкается, когда напряжение на аноде диода повышается до +12 вольт….

  • ..

  • Для управления двигателем я буду использовать H-мост с реле DPDT, как вы можете видеть на этой схеме ниже.Если вам нужны подробности, посмотрите это ….

  • ..

  • Я бы начал с того, что убедился, что никакие лампочки на автомобиле не перегорели, особенно световые сигналы поворота, стоп-сигналы и индикаторы приборной панели.Когда перегорают лампочки, случаются забавные вещи. Похоже, ты знаешь свой путь примерно на метр, ….

  • 2001 chevy s10 фары иногда работают, иногда не работают вместе с индикатором приборной панели. все остальные фонари работают нормально. Поменял выключатель фар, предохранитель, реле. проверил лампочки фар. все провода к лампочкам положительные.Да взял тестовую лампу и зацепил ….

  • Я бы включил и выключил фары, и они увидели, можете ли вы «почувствовать и услышать» щелчок реле фар. Это показано на первой схеме слева от схемы. Треугольник внизу слева ведет к двум предохранителям на 15 ампер …

  • Необходимо знать, где находится физическое расположение реле компрессора. Вы также знаете, как проверить датчик давления на пластиковом резервуаре на самом компрессоре. Извините, что у вас так много времени, чтобы вернуться к вам. Я не смог пригвоздить ….

  • 2004 chev impala — не удалось найти предохранитель заднего обогревателя.Я нахожу реле, но как на ручной, так и на актуальной схеме автомобиля и на блоке предохранителей со стороны пассажира есть предохранитель на 30 ампер, но там ничего нет. Спасибо, проверяю предохранитель, все в порядке. Вижу схема …

  • Если вы заземлили синий провод на выключателе фар и загорелся свет, выключатель неисправен.Я знаю, что вы уже проверили целостность переключателя. Если я помню, реле имеет 2 маленьких вывода и 2 больших. Тот, что поменьше, должен иметь ….

  • Макетная плата для 18-контактных микроконтроллеров PIC со схемой питания, схемой кварцевого генератора, портом RS232, портом ICSP / ICD, 4 релейными выходами, 4 изолированными входами оптопары. ..

  • В своей схеме Марин использовал два транзистора, объединенных в пару с высоким коэффициентом усиления. Транзистор T1 может быть 2N2222A, а T2 — BC108. Текущее усиление будет произведением каждого бета транзистора, которое будет как минимум 140 x 110 или 15400. ..

  • В этом проекте мы создадим драйвер реле для реле постоянного и переменного тока.Поскольку напряжения постоянного и переменного тока действуют по-разному, для создания драйверов реле для них требуется немного другая настройка. Мы также рассмотрим общий драйвер реле, который может работать от …

    .
  • Эта схема была разработана для использования в выставочном зале Hi-Fi, где к стереоусилителю можно было подключить несколько динамиков для сравнения.Его можно использовать для других подобных приложений, где нужно выбрать только одно из множества устройств по адресу .

  • Реле часто используются как переключатели с электрическим управлением. В отличие от транзисторов, их переключающие контакты электрически изолированы от управляющего входа. С другой стороны, рассеивание мощности в катушке реле может быть непривлекательным для батарейного питания….

  • Некоторые реле нагреваются, если некоторое время остаются под напряжением. Схема, показанная здесь, будет активировать реле, как и раньше, но затем уменьшит ток удержания через ток катушки реле примерно на 50%, что значительно снизит количество тепла ….

  • Импульсные источники питания (SMPSU) популярны, но их сложно построить самостоятельно, а также проблематично понять принципы их конструкции.Создание собственного SMPSU обычно требует большого опыта, трудно найти компоненты и время .

Добавить комментарий

Ваш адрес email не будет опубликован.
