Как быстро и правильно натянуть цепь на электропиле

Мобильное приспособление для резки древесины является непременным атрибутом практически любого дачного участка или частного дома. Особенной популярностью в этом отношении пользуются электропилы, дающие возможность работать как на улице, так и внутри помещения. Для того чтобы инструмент работал качественно и исправно, время от времени потребуется подтягивать или менять его цепь.

Проверка совместимости

Обычно пильную цепь меняют в случае ее крайнего износа, когда заточка или ремонт уже бесполезны.

Отправляясь в магазин за новой комплектующей деталью, необходимо вооружиться следующими рекомендациями:

  • Меняя любую деталь электропилы, желательно покупать изделие того же производителя, что и сам инструмент. Это гарантирует наибольшее соответствие.
  • Важно учесть тип задач, которые предстоит решать. Для значительных нагрузок предназначены цепи с шагом 3/8 дюйма. Если пила используется редко, достаточно будет и 0,325 дюйма.
  • Большое значение имеет угол заточки зубьев: распил больших объемов сухой древесины удобнее проводить режущими кромками с углом заточки 30 градусов. Для работы с сырым или промерзлым материалом более подойдет заточка в 10 градусов. Это же касается и продольной распиловки – небольшой угол заточки в таких случаях значительно сокращает степень износа режущего приспособления.
  • При подборе длины цепи нужно ориентироваться на размеры шины.

Как правильно установить цепь на электропилу

Процедура установки новой цепи имеет некоторые особенности, в зависимости от типа ее натяжения на конкретном инструменте.

На инструментах, имеющих боковое натяжение, действовать нужно таким образом:

  1. Отпустить тормоз. Это достигается натягиванием на себя защитной планки до щелчка.
  2. Ослабить натяжку. Для этого отверткой нужно повернуть натяжной винт, после чего зажимная гайка начнет свободно вращаться.
  3. Поднять крышку, под которой находятся пильные элементы. Чтобы снять цепь, ее нужно извлечь с направляющих звездочки (заодно демонтируется направляющая шина). Если сделать это не удается, нужно еще больше расслабить натяжной винт.
  4. Установку новой комплектующей удобнее начинать с верхней части шины. Она надевается поверх звездочки, после чего шину можно вставить обратно, ориентируясь на направляющие.
  5. Для подтяжки цепи используется натяжной винт: она при этом должна слегка провисать.
  6. Окончательный зажим гайки проводится после установки на место защитной крышки.

Важно!Данным типом регулировки оснащаются такие недорогие модели, как ELITECH ЦЕП 2000 С40 или STIHL MSE 220 C. Несмотря на некоторую сложность замены, эти системы славятся большей надежностью, по сравнению с быстрозажимными патронами.

Последовательность установки новой цепи на инструментах с «быстрым натяжением»:

  1. Первым делом нужно снять пилу с тормоза.
  2. Раскрыть рукоятку гайки, пока она не застопорится.
  3. Назначением барашковой гайки в таких конструкциях является не только фиксация щитка, но и зажим направляющей шины. Вращать гайку нужно против часовой стрелки.
  4. Сняв защитный корпус со звездочки, нужно сместить шину в обратном направлении. Это позволит провести демонтаж старой цепи. Ведомая звездочка освобождается от нее в первую очередь.
  5. При заправке нового изделия начинают тоже со звездочки. На этом этапе важно разобраться с направлением установки: в нижней части шины ее режущая кромка должна «смотреть» в корпус инструмента.
  6. Натяжение выставляется регулировкой направляющей.
  7. После установки крышки звездочки гайку крепления нужно закрутить, но не зажимать.
  8. Барашковая гайка завинчивается вручную в самом конце процедуры, вслед за натяжным колесом.

Особенности регулировки натяжения цепи

По ходу эксплуатации электрической пилы необходимо внимательно следить за степенью натяжения ее цепи. Самый простой способ – потянуть за зубец цепи вверх (для проверки избирается верхняя часть шины, примерно по центру). Нормальный уровень натяжения позволяет во время натяжки 1/3 острия оставаться внутри посадочного места (при условии, что цепь свободно вращается вручную).

Для регулировки натяжения цепи в разных моделях электропил Макита могут использоваться натяжители в виде винта или барашковой гайки:

  • В первом случае потребуется отвертка для затягивания натяжного винта: его вращение разрешается проводить при расслабленных боковых гайках. По ходу увеличения натяжки необходимо проводить проворачивание цепи вперед для устранения шарнирного люфта и проверки плавности ее хода.
  • На инструментах с «быстрым натяжением» щиток звездочки фиксируется барашковой гайкой. Под крышкой имеется специальное колесо: для натягивания цепи его нужно вращать вправо, для ослабления – влево. Этот вид натяжителей более удобен, так как дает возможность проводить регулировку непосредственно по ходу работы.

Важно! Во время данной процедуры электропилу необходимо отключить от сети.

Чтобы заменить цепь на электропиле или отрегулировать ее натяжение, совсем необязательно обращаться в сервисный центр. Эти манипуляции можно провести самостоятельно, соблюдая представленные выше рекомендации.

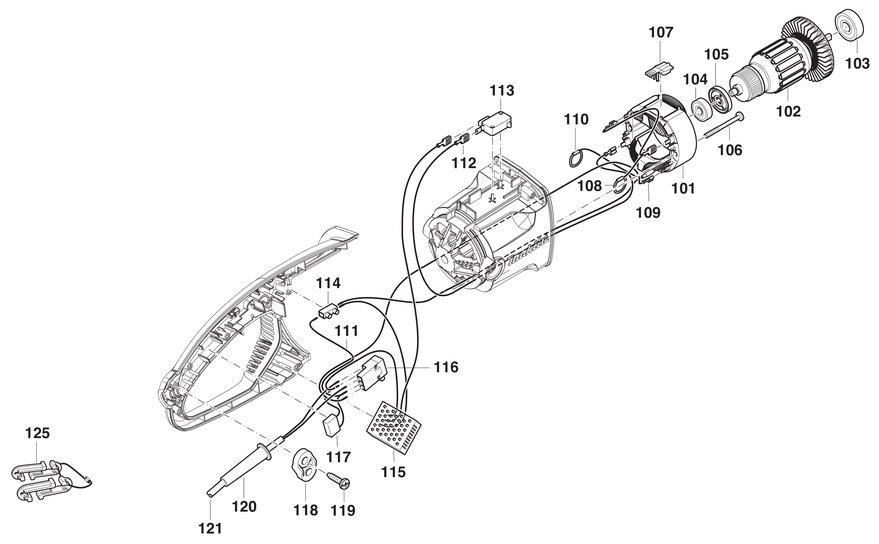

Устройство электропилы цепной схема

Помогите найти схему подключений проводов в указанной пиле. После перемотки статора "мастера" оторвали почти всю внутреннюю проводку! Теперь имеется пучек проводов, трехэтажный мат и куча убитых нервных клеток Пролез весь инет – тишина. Может кто делал уже такую штуку, поделитесь плиз.. Если не сложно, то лучше рисунком. Стройка из-за нее встала

Будет Вам схема, ждите.

Не удалось найти схему с точностью до цвета проводов. Придётся неножко самому посоображать какой провод куда.
Принцип следующий:

Подключите сначала рабочую оботку статора (у неё провода большего сечения), проверьте, что концы обмотки соединены правильно – звёздочка цепи должна вращатся по часовой стрелке.
Затем подключите в цепь тормозную обмотку. Если при выключении главного выключателя (S2) торможения не происходит, поменяйте концы томозной оботки местами.

Будут вопросы, пишите.

Toolman написал :

Не удалось найти схему с точностью до цвета проводов. Придётся неножко самому посоображать какой провод куда.
Принцип следующий:

Будут вопросы, пишите.

Уважаемый Toolman !
а не найдется у Вас схемы на электропилу Sturm! CC9922 ?
проблема возникла после перемотки статора , вдогонку еще пусковой выключатель сломался (замены не удалось наййти 🙁 )
поставил вместо заводского выключателя советский микрик подходящий по току и контактной группе.
в общем после данной модернизации не стало работать в режиме тормоза и значительно упала мощность.
после перемотки статора проверить на полной мощности не удалось т.к. заклинил выключатель (обломилась с одной стороны возвратная пружинка). Попытка ремонта выключателя окончилась неудачей 🙁 тк есть в нем 2 хитрые пружинки, а выключатель благодаря этим пружинкам становится неремонтопригодный.
по поводу выше вами представленной она очень похожа на схему моей пилы но в схеме присуствует еще какой то фильтр намотанный на феррите .
думаю оригинальная схема будет лучше .

Спасибо !

Сегодня не найдется домохозяйства, в котором бы отсутствовал такой помощник, как цепная электрическая или бензиновая пила. Этот инструмент значительно уменьшает трудозатраты и является незаменимым при выполнении тяжелых физических работ, таких, например, как валка деревьев. Ниже мы рассмотрим его устройство, опишем основные элементы, их неисправности, сравним некоторые варианты модификаций от мастеров.

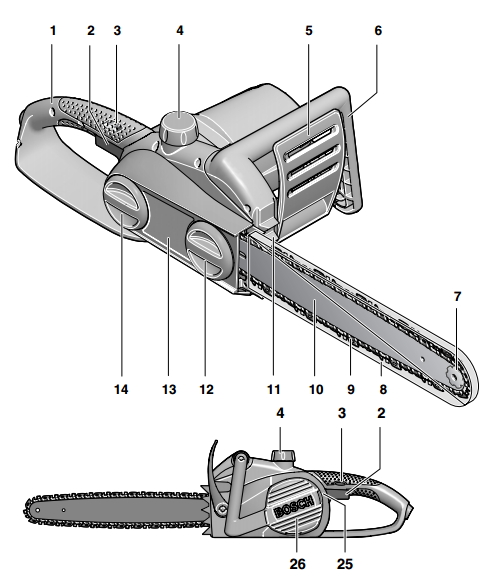

Схема электропилы

На данном рисунке представлены общие детали конструкции ручной электрической пилы.

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки. Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа. При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами.

Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне. Кроме того, нужно обратить внимание на конец вала – выполнен ли он в виде зубцов или же это усеченный конус. Зная эти параметры, можно подобрать якорь, так как не стоит привязываться к модели или иным его характеристикам.

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу. Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

  • При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
  • Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
  • При снижении мощности инструмент следует осмотреть на износ щеток.
  • При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.
  • При повреждениях корпуса инструмент не допускается чинить в домашних условиях – его необходимо сдать в сервисный центр для устранения дефекта.

Переделка электропилы

Над модификацией цепной пилы обычно задумываешься, когда чего-то не хватает. Например, фрезеровального аппарата. Для этого потребуется:

  • аппарат для сварки;
  • переходник к фрезам;
  • ролик стальной плоский;
  • редуктор.

Порядок действий такой. Приваривают в конце основания стрелы колесо, срезав стрелу так, чтобы колесо точно входило в контур среза для недопущения натяжения или ослабления цепи. К колесу крепят съемный переходник к фрезам.

Мы надеемся, что, ознакомившись с информацией, кратко представленной в нашей статье, вы сможете самостоятельно устранять возникшие мелкие неисправности и эксплуатировать данный инструмент как уверенный пользователь.

Электропилы – это незаменимый инструмент на дачном участке или в частном доме. Она легко справляется с распилом толстых ветвей, досок и различного материала из дерева. Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или крупные поломки. Ремонт электропилы своими руками возможен только в некоторых случаях и при наличии определенных навыков и инструментария. Зачастую инструмент приходится отдавать в сервис. Но есть некоторые поломки, которые легко исправляются самостоятельно.

Оглавление:

Обзор конструкции электропилы цепной

Для того чтобы овладеть навыками ремонта электропил, необходимо понимать их конструкцию. Основным элементом, который производит резку материала, является пильная цепь, которую приводит в движение мотор. Сама цепь представляет собой совокупность режущих звеньев, которые между собой скрепляются шарнирами. Движение цепи производится по пластине, которую называют шиной. Изготавливается эта деталь из стали высокого качества, которая не подвержена сколам, царапинам и коррозии – это основной показатель качества инструмента. По конструкциям выделяются шины:

  • сварные;
  • цельные со съемным наконечником;
  • цельные с наконечником, изготовленным из твердосплавных материалов.

Сварная шина – это нечто, похожее на «сэндвич», который сваривается из трех составных частей в одну, при этом в конструкцию вклепывается ведомая звездочка. Цельная конструкция со сменным наконечником – изделие из одного листа, оптимально для инструментов большой длины. В такой шине основная нагрузка ложится на роликовый подшипник ведомой звездочки. Цельная конфигурация позволяет снизить потери на трение на 8-10%. Если инструмент с цельной шиной из материалов твердого сплава, то он оптимально подходит для работы с высокой нагрузкой, а также для эксплуатации в условиях наличия большого количества песка, пыли и грязи.

1. При работе с электропилой любой конфигурации необходимо помнить о возможности возникновения «обратного удара» – отброса инструмента в сторону выполняющего работы человека. Такая ситуация возникает, если самый конец пильной шины упирается в обрабатываемый материал. Чтобы избежать травматизма в такой ситуации, производители оборудуют пилы автоматическим тормозом цепи.

2. Автоматический тормоз цепи еще называют инерционным приводов, который работает благодаря щитку, находящемуся перед левой рукой выполняющего работы человека. Перед началом работы этот щиток ставится в положение ближе к руке, чтобы в случае необходимости он быстро приводился в действие. Если возникает момент обратного удара, то рука оператора упирается в этот щиток и цепь останавливается. Положение меняется и за счет возникающей от удара инерции. Такая система позволяет снизить вероятность ремонта электропил цепных, так как во время удара не повредится основной ее механизм.

3. Еще одна система, которая предотвращает износ и поломки – автоматическая смазка цепи. В специальный резервуар заливается масло, которое во время эксплуатации пилы передается через маслонасос на ведущую звездочку и цепь. Некоторые модели даже имеют регулировщик подачи масла, так как при разной интенсивности работы необходимо разное его количество. К примеру, ремонт электропилы Макита подразумевает осмотр системы подачи масла.

4. У цепных пил с электрическим мотором есть некоторые недостатки или слабые места. Один из них – конструкция редуктора. Крутящий момент передается на цепь через редуктор, который имеет жесткую связку с якорем электрического мотора. Такая конструкция передает все нагрузки на мотор, то есть, если в заготовке содержатся твердые вставки или пильная цепь затупилась, то она будет не так гладко скользить по поверхности. Результатом этого станет перегрев мотора или износ некоторых его деталей. В качестве превентивной меры необходимо своевременно точить пилу и не давить на нее при работе. Часто поступают в сервисный ремонт электропилы Парма с такого рода неисправностями.

5. Второе слабое место пил с электрическим мотором – зависимость от напряжения в сети. Если оно падает, возрастает нагрузка на мотор, в моделях, которые не оборудованы термозащитой двигателя, возрастающая нагрузка приводит к его сгоранию. Но и защита от повышения температуры имеет недостатки, так как при низком напряжении она срабатывает, понижая производительность. К примеру, ремонт электропилы Интерскол часто сводится только лишь к повышению напряжения в сети, после чего инструмент функционирует исправно.

Обзор возможных неисправностей электропил

  1. Если пила не включается, необходимо проверить наличие питания, целостность проводов и соединений.
  2. Если в сети питания все в порядке, необходимо проверить тормоз цепи, который блокирует работу инструмента. Для устранения этой неполадки необходимо передвинуть щиток тормоза в другое положение.
  3. Если и описанные выше меры не включили пилу, то необходимо проверить целостность кабеля и штепселя.
  4. Если снизилась мощность пилы, упала производительность, необходимо заменить угольные щетки, которые, видимо, износились.
  5. Довольно часто цепь начинается останавливаться не сразу, а через некоторый промежуток времени. Чем дольше эксплуатируется пила, тем больше становится этот временной промежуток. Чтобы избавиться от этой проблемы, необходимо заменить ленту тормоза пилы, которая износилась по истечении времени.
  6. Часто в работе пилы появляется неприятный, режущий ухо звук. Такой звук зачастую появляется из-за недостатка масла в механизме или из-за загрязнения проводящих его бороздок. Устранить неисправность просто – залить масло и прочистить борозды.
  7. Важно использовать при ремонте только оригинальные запчасти, которые рекомендованы производителем. Если использовать запчасти от сторонних фирм, это зачастую приводит к поломкам инструмента или возникновениям опасных ситуаций.
  8. Если имеются повреждения корпуса, то ради собственной безопасности пилу необходимо сдать в ремонт.
  9. Нельзя заменять режущие части инструмента, которые не рекомендованы производителем или не подходят по конструкции.

Заточка электропилы

Один из элементов пилы, за которым необходимо следить самостоятельно – цепь. Ее необходимо затачивать профилактически, так как в случае затягивания с данным процессом, ремонт цепной электропилы своими руками уже невозможно будет произвести. Ее необходимо отдавать в сервис, где заточку произведут на профессиональных станках.

1. Продление срока службы пильного элемента:

  • перед началом работы необходимо убедиться, что в заготовке нет твердых металлических предметов. Если произойдет контакт режущего элемента с металлическим предметом, то на цепи останется зазубрина или скол, который уже невозможно убрать;
  • нельзя проводить работы на земле, так как углубление в грунт забьет масляные канавки, в результате чего цепь останется без нормальной смазки и быстрей износится;
  • необходимо следить за клином пилы, его нельзя допускать, так как это перегревает металл и снижает продолжительность его службы.

2. Как определить, что пиле необходима заточка. Для этого достаточно обратить внимание на стружки – если они мелкие и чуть более темные, то цепь затупилась. Это объясняется тем, что тупые кромки не снимают необходимый режущий слой, это приводит к измельчению стружки. Также качество заточки пилы определяется на основании визуального осмотра, на пильной части не должно быть радиусов, повреждений в виде вырванных участков, форма зуба и режущей кромки должна быть такой же, как на новом инструменте.

Если все эти факторы не отвечают необходимым требованиям, то пила требует заточки. Если продолжать работу на тупой пиле, то это отразиться на производительности, а также на сроке эксплуатации пилы. При зато

Аккумуляторная цепная электропила своими руками


Доброго времени суток дорогие друзья самоделкины. В сегодняшней статье мы с вами подробно рассмотрим, как сделать полезный дачный инструмент. А именно рассмотрим, как сделать цепную электропилу. Данная самоделка будет хорошим домашним помощником, для опиливания и спиливания садовых деревьев, так же будет вам помогать в заготовке дров. Данная самоделка будет собрана из готовых и доступных заводских компонентов, и стоимость нашей самодельной пилы будет ниже заводских аналогов. Сама по себе сборка не составит особого труда, и поэтому повторить её наверняка сможет каждый. Стоит отметить, что данный инструмент предназначен для домашнего использования, а использование его в профессиональных целях будет не совсем удобно.

Ссылки на некоторые компоненты конструкции вы может найти в конце статьи.

Для данной цепной электропилы понадобится следующее, а именно:
- Коллекторный электродвигатель (775 класса) с редуктором
- Небольшая дощечка (либо кусок толстой фанеры)
- Переходник на вал редуктора электродвигателя
- Винты, болты, гайки и шайбы
- KIT набор для переделки болгарки в пилу
- Регулятор оборотов коллекторного электродвигателя
- Аккумуляторная батарея 12v-22v
- Различные ПВХ фитинги
- Саморезы
- Аэрозольная краска (не обязательно)


Из инструментов также понадобится следующее:
- Паяльник со всеми паяльными принадлежностями
- Отвертки
- Гаечные ключи
- Ножовка
- Термоклей
- Дрель со сверлами
- Двойной скотч
- Маркер или карандаш

Сборка цепной электропилы:
А сборку как следовало ожидать, начнём мы с основания. Автор данной самоделки в качестве материала для основания использовал небольшую деревянную дощечку, это хороший материал в плане лёгкости его обработки, но весьма недолговечен. Если у вас есть возможность работы с металлом, то вы можете использовать его. Вырезаем деревянный прямоугольник с размерами примерно как на фото ниже.

Изготовив заготовку под основание необходимого размера, продолжаем работу над ней. А именно необходимо высверлить по центру в нижней части сквозное отверстие под вал электродвигателя. В это отверстие должен помещаться переходник с KIT комплекта.


После чего необходим сам электродвигатель. Автор самоделки использовал самый простой коллекторный электродвигатель с установленным редуктором. Рекомендуется использовать электродвигатель 775 класса, такого двигатель будет более чем достаточно и тем более именно такого формата двигатели используются в большинстве электроинструментов. Сразу на вал редуктора электродвигателя необходимо установить переходник под крепление звезды для осуществления цепного привода.


Выбранный электродвигатель необходимо установить на деревянном основании, в данном случае это самое основание и будет, служит моторамой двигателя. Проделываем отверстия под крепёж двигателя, далее устанавливаем сам двигатель и закрепляем его с помощью подходящих по длине винтиков.

Установив и закрепив электродвигатель на своем месте, необходимо на его вал, а точнее уже на переходник звезду цепного привода (из комплекта), в данной звезде есть специальный паз для того чтобы её не проворачивало на валу, и соответственно её нужно установить паз в паз с переходником. Далее для того чтобы звезда не выскочила, затягиваем специальную гайку на переходник, надежно её затягивая.

Переходим к установке полотна на основу, как видим, звезда находится на расстоянии от плоскости основания. Тогда получается, если мы плотно прикрутим полотно к основанию, передать привод на цепь от двигателя не удастся. Поэтому необходимо подобрать проставку, такую, чтобы прикрутив к ней полотно, оно было параллельно приводной звезде установленной на двигателе. Для этого автор подобрал брусок (см. фото).

В бруске, котором у нас будет работать в роли проставки необходимо проделать пару отверстий для крепления к нему полотна. Для этого прикладываем полотно к бруску той частью, где у полотна находится паз для болтового соединения. Этот самый паз обводим маркером. И у нас получается метка, внутри которой необходимо проделать пару сквозных отверстий, так чтобы у нас была возможность после установки полотна регулировать натяжение цепи.

После чего необходимо проделать пару тех же отверстий что проделали в бруске. Для этого к указанному на фото месту прикладываем наш брусок, и составляем метки для проделывания отверстий, таким образом, у вас получиться весьма просто и точно перенести отверстия. Высверливаем отверстия по оставленным меткам


Следующим шагом устанавливаем на свое место полотно, собирая бутерброд. А именно берём подходящие по длине и диаметру болты, надеваем на них металлические шайбы, затем просовываем эти болты, в отверстие проделанные в основании, далее на болты надеваем брусок, затем полотно и шайбы и уже, после чего накручиваем гайки. Пока сильно не затягиваем полотно, так как далее потребуется регулировка натяжения цепи.


Теперь уже необходимо установить режущую цепь на свое место. Устанавливаем цепь на полотно, надевая её на ведомую звезду (на полотне) и на ведущую (на валу электродвигателя). Ослабляем крепёжные гайки полотна и натягиваем цепь так, чтобы она не была натянута как струна и в то же время не провисала, после чего уже окончательно затягиваем крепёжные гайки.


Переходим к электронной составляющей нашей самоделки. А именно необходимо, установить регулятор оборотов для нашего коллекторного электродвигателя. Автор использовал самый простой и не дорогой регулятор с припаянным потенциометром. Сначала припаиваем провода от регулятора к двигателю ( так, чтобы в итоге двигатель врезался в нужную нам сторону). Затем прикручиваем регулятор к основанию при помощи саморезов.

Далее стоит задуматься о питании нашей самоделки. Конечно, можно использовать блока питания, но в проводном варианте будет весьма неудобно работать в саду и в огороде. Поэтому лучше использовать аккумулятор. Разновидностей аккумуляторных батарей огромное количество, и правило эксплуатации у каждого типа батарей свое. Поэтому перед покупкой аккумулятора настоятельно рекомендую изучить правило эксплуатации. В нашей же самоделке я рекомендую использовать li-on аккумуляторы формата 18650, при правильной эксплуатации они весьма безопасны и к тому же они относительно недорогие. Автор же использовал Li-po аккумулятор (см. фото)

Саму аккумуляторную батарею приклеиваем к основанию при помощи двухстороннего скотча, в такое место, чтобы длины проводов коннекторов было достаточно для их контакта. Соединяем аккумулятор с регулятором и проверяем работоспособность конструкции.


В принципе самоделка готова, но эксплуатировать его в таком виде будет весьма не просто. Поэтому следует изготовить рукоятку. Рукоятку будем делать из ПВХ фитингов. Нам понадобится пару уголков полметра трубы и пару заглушек. Тут комментировать нечего, конструкция ручки примитивна, поэтому просто смотрим пошаговую инструкцию ниже.

Также для эргономики, потенциометр необходимо установить на рукоятке. Приклеиваем его в удобное для вас место на рукоятке при помощи термоклея. Тут стоит отметить то, что использовать потенциометр в данном инструменте изначально неудобно и не безопасно, поэтому рекомендую заменить его, на ручку газа (разновидностей, которых в китайских интернет магазинах целая куча).

Все готово! Остается лишь по желанию для эстетики подкрасить инструмент и начинать его тестировать. Благодаря мощному двигателю, аккумулятору и редуктору, данная самоделка ничуть не уступает подобным заводским аналогам. Её тесты можете наблюдать ниже.

Приобрести комплектующие, которые могут пригодиться для сборки данной самоделки можно тут:
- KIT комплект для изготовления пилы
- Аккумулятор
- Электродвигатель с редуктором
- Регулятор

Вот видео автора самоделки:

Ну и всем спасибо за внимание и удачи в будущих проектах самодельщики!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Покупка бензопилы по бетону | Chainsaw Journal

Резка с погружением в бетон менее опасна, чем резка по дереву.

Большинство людей думают о покупке бензопилы для пиления деревьев и веток, но если вы работаете в строительной отрасли, вы хорошо знаете о необходимости специальной бензопилы для резки бетона, камня, кирпича, труб и многого другого. Этот тип пилы называют бензопилой, даже если она используется для обработки других материалов. Бензопила для бетона очень похожа на обычную бензопилу, но есть некоторые ключевые отличия, которые отличают ее и позволяют разрывать эти твердые материалы.

Во-первых, сама цепь содержит алмазную крошку, которая придает ей прочность и долговечность, необходимые для резки твердых поверхностей. Еще одно существенное отличие состоит в том, что цепь смазывается водой, чтобы преодолеть сильное трение и смыть пыль во время резки; спасая вас от вдыхания его в легкие.

Эти бензопилы по бетону - серьезные инструменты, которые обычно используются профессионалами в строительстве. Например, они часто используются для прорезания глубоких отверстий в бетоне, прецизионной резки, резки свай или даже для удаления камня на этапе создания скульптуры перед резьбой.Пожарные часто используют их для входа в здания в случае возникновения чрезвычайной ситуации. Это прецизионные инструменты, способные резать чрезвычайно твердые поверхности благодаря высококачественным материалам, используемым для создания таких мощных инструментов. Продолжайте читать, чтобы узнать больше о различных областях применения бензопилы для бетона.

Прочтите нашу подробную статью о бетонорезке Husqvarna K760 , а также о других резаках Husqvarna.

Другой вариант, доступный для резки твердых поверхностей, таких как бетон, - это роторные резаки, которые столь же мощны, но не способны вырезать небольшие глубокие отверстия в бетоне.Они используются по-разному, но они также частично совпадают для некоторых приложений, для которых они могут использоваться. Что вам нужно, зависит от типа работы, которую вы выполняете. Этот Makita EK7651H - отличный образец резака . Эта модель оснащена 4-тактным двигателем, а также множеством других функций, которые невозможно перечислить здесь.

Makita EK7651H: Исключительный резак.

Поначалу это может показаться нелогичным, но на самом деле бензопилы по бетону имеют меньшую вероятность отдачи, чем традиционные бензопилы по дереву, потому что разрезаемый материал не является волокнистым, что значительно снижает вероятность зацепления цепи или зацепления за что-то.Одним из наиболее распространенных методов, используемых при использовании бензопилы для бетона, является врезание, что по существу означает, что кончик лезвия бензопилы вдавливается в твердый материал. Это позволяет оператору делать небольшие квадратные разрезы, которые в противном случае были бы невозможны.

Цепная пила для бетона по-прежнему является опасным инструментом, и всегда следует использовать полное защитное снаряжение. при работе с одним из этих инструментов, но она менее опасна, чем цепная пила по дереву. Хотя вместо отдачи люди, использующие бензопилы по бетону, должны быть осторожны с так называемым «отталкиванием», которое происходит, например, если бетонный блок сдвинется и защемит лезвие бензопилы.

Теперь давайте взглянем на три отличных газовых инструмента для резки бетона, которые справятся с самыми сложными строительными работами. Вы также поймете, что эти пилы дороже, чем ваша повседневная домашняя бензопила, потому что это высококачественные профессиональные бензопилы, изготовленные из лучших материалов, обеспечивающих надежность, мощность и долговечность. Вы получаете то, за что платите в жизни, и бензопилы для бетона не исключение.

Если вы работаете в строительной отрасли, я предлагаю вам найти подходящую пилу для ваших нужд, а не пытаться покупать самую дешевую бензопилу для бетона, которую вы можете найти.Наша цель - купить долговечную пилу. Три бензопилы, представленные в этой статье, превосходны и произведены компаниями ICS, Husqvarna и STIHL соответственно.


14 дюймов / 76,5 куб. См / 28,6 фунта / 5,7 л.с.

Бензопила по бетону ICS 680GC была создана для строительных проектов.

Компания ICS специализируется на разработке и производстве алмазных инструментов и оборудования для широкого спектра отраслей, включая коммерческое и жилищное строительство, сервис и техническое обслуживание инженерных труб и многих других.Будь то резка, сверление, демонтаж или чистовая обработка твердых поверхностей, у ICS, вероятно, есть инструмент для вас. Они производят полную линейку бензопил, алмазных инструментов и всех необходимых аксессуаров.

Цепная пила для бетона ICS 680GC (54099) создана для универсального применения на строительной площадке и способна решать самые разные задачи с высокой эффективностью. Идеально подходит для выполнения глубоких, чистых и точных резов за более короткое время, что позволяет вам работать более продуктивно за то же время. Для этой пилы не нужны ударные инструменты. Может делать квадратные надрезы без перерезания.

Поставляется с алмазной цепью TwinMAX-32, способной резать самые твердые материалы. Он предназначен для регулярного использования и способен резать натуральный камень, бетон средней толщины и бетон с легкой арматурой. Он также способен выполнять врезание на глубину до 16 дюймов.

Это мощный и компактный инструмент для резки бетона, который можно использовать для обработки дверей, оконных проемов, вентиляционных отверстий, фундаментных работ, вырезов бордюров и многого другого. Вы будете рады узнать, что технология алмазной цепи ICS Max не повредит окружающие материалы при резке.Это очень универсальный инструмент, способный уверенно справляться с небольшими задачами, такими как вырезание одного кирпича, вырезание целых дверных проемов, или его можно использовать для более точных задач, таких как вырезание квадратных углов или создание митров, не вызывая повреждений, обычно вызываемых ударным воздействием. методы.

Он довольно тяжелый, если вы никогда раньше не использовали бензопилу для бетона, но все тяжелое оборудование, ну, оно тяжелое, потому что для того, чтобы изготавливать долговечные инструменты, которые выдерживали бы постоянные удары при ежедневном использовании, его нужно делать с верхним слоем. вырезать материалы.Невозможно создать легкий инструмент с такой же прочностью, но я уверен, что в будущем он появится, но сейчас вам придется принять вес.

Видео о сборке ICS 680GC можно посмотреть на YouTube.

Если вы выберете ICS 680GC, возможно, вам понадобится дополнительная цепь (71486) поблизости.

Эта ICS 680GC (модель: 545099) - фантастическая бензопила для бетона, созданная компанией с солидной репутацией в области качества. Отличный вариант для вас.

ICS 680GC (модель: 545099) разработан для решения сложных проектов.

Загрузить: ICS 680GC manual (модель: 545099)

Характеристики:

  • 14 дюймов / 76,5 см3 / 28,6 фунта / 5,7 л.с.
  • Карбюратор предназначен для работы на любой высоте с сохранением максимальной мощность.
  • Усовершенствованный воздушный фильтр из полиэстера особенно подходит для влажной резки.
  • Надежный запуск и улучшенное включение возвратной пружины.
  • Может вырезать отверстия размером до 3x3 дюймов.
  • Система зажигания SMART синхронизирует нагрузку двигателя с опережением зажигания с помощью компьютеризированной системы, что приводит к лучшему воздушному потоку и понижает температуру двигателя на 100 ° F (40 ° C).
  • Усовершенствованный задний многокамерный воздухозаборник обеспечивает воздушный поток без шлама.
  • Улучшенные винты топливной смеси облегчают настройку.
  • Легко регулируемая система топливной смеси.
  • Легко запускается за счет уменьшения сжатия в камере.
  • Алмазная цепь TwinMAX прорезает бетон, камень и кирпичную кладку.

14 дюймов / 93,6 куб. См / 21 фунт / 6,4 л.с.

Эргономичная и высокоэффективная бензопила для бетона Husqvarna K970 станет вашим лучшим другом.

Немногие компании имеют репутацию Husqvarna, когда дело касается электроинструментов. Основанная в Швеции и основанная в 1689 году. Да, это абсолютно верно, Husqvarna работает уже более 325 лет.Я знаю, это звучит безумно, но это правда. Первоначально они начали производить мушкеты для шведской армии, но бензопилы не входили в их линейку продуктов до 1959 года. Husqvarna - это имя, на которое можно с уверенностью тратить деньги.

Husqvarna K 970 - это мощная бензопила для бетона, работающая на бензине, с алмазной цепью и двигателем объемом 76,5 куб. См. Легко маневрировать в тесноте, с уменьшенными гироскопическими силами благодаря передовым технологиям и способности резать острые углы без перерезания.K970 может делать надрезы глубиной до 15 дюймов с одной стороны.

На основе резака Husqvarna K 970 Power Cutter

Бензопила Husqvarna K 970 создана на основе роторного резчика K 970. Они очень похожи, но есть различия, которые вы можете отчетливо увидеть при сравнении на сайте Husqvarna. Резак K 970 был разработан для тяжелой резки таких материалов, как бетон, асфальт, камень, трубы и металл. Все наши применения подходят для бензопилы K 970.

Основные системы питания являются общими, как и высокоэффективный и эффективный двигатель X-Torq, разработанный для значительного снижения выбросов, повышенной экономии топлива и большей мощности. Это запатентованная технология Husqvarna и одно из их преимуществ перед конкурентами. В целом K 970 - это хорошо сконструированный инструмент для выполнения своей работы. Он оснащен отличными технологиями защиты от вибрации и шумоподавления, которые вы обязательно оцените, если планируете использовать его в течение длительного периода времени. Когда вы работаете с ним, вы будете чувствовать гораздо меньше нагрузки на свое тело и руки.Хотя от такого дорогостоящего инструмента стоит ожидать защиты от вибрации. Посмотрим правде в глаза, это дорогой инструмент, но это скорее инвестиция, если это часть вашего дохода.

Если вы думаете, что вам может понадобиться резак, но нет необходимости в чем-то столь же мощном, как K 970, тогда вы можете рассмотреть Husqvarna K3000 - он электрический и при этом мощный; требует меньшего обслуживания.

Резак Husqvarna K 970 Power Cutter: те же замечательные характеристики, но с вращающимся ножом.

Вы можете просмотреть сравнительную таблицу между бензопилой Husqvarna K 970, резаком K 970 и K300 electric в эту сравнительную таблицу , дающую вам четкое представление о различиях между двумя моделями.


Подробная информация о бензопиле Husqvarna - K970

Цепь K970: Совершенная конструкция.

Иногда лучше посмотреть видео с бензопилой в действии, чтобы получить более четкое представление о том, что этот продукт может делать в реальном мире. Husqvarna продвигает свою продукцию замечательно, обычно предлагая видеоролики и другие качественные рекламные материалы. В случае с K 970; есть несколько видео, которые вы можете посмотреть.

Цепная пила по бетону K 970 в действии:


Загрузите руководство по или описание продукта для Husqvarna K 970.

Подходящие области применения:

Области применения Husqvarna K970.

Документы:

  • Просмотрите или загрузите РУКОВОДСТВО ПО для цепи Husqvarna K 970.
  • Просмотрите или загрузите СПИСОК ДЕТАЛЕЙ цепи Husqvarna K 970.

Характеристики (Husqvarna K 970):

  • 14 дюймов / 93,6 куб. См / 21 фунт / 6,4 л. С.
  • Может выполнять глубокие надрезы до 15 дюймов с одной стороны.
  • Воздушный фильтр, не требующий обслуживания.
  • DuraStarter : Стартер, не требующий обслуживания.
  • Идеально подходит для небольших отверстий размером до 4,3 x 4,3 дюйма (110 мм).
  • SmartCarb : Автоматическая компенсация фильтра поддерживает оптимальную мощность в течение всего срока службы.
  • Стартер, не требующий обслуживания : Пылезащищенный стартер и прочный шнур стартера.
  • Антивибрационная система делает вашу работу более комфортной, позволяя работать в течение более длительных периодов времени.
  • X-Torq производит на 70% меньше выбросов, на 20% меньше расхода топлива и большую мощность.
  • EasyStart облегчает запуск на 50% за счет снижения компрессии в цилиндре.
  • Поликлиновой ремень для улучшенной передачи мощности и уменьшения натяжения.

16 дюймов / 76,5 куб. См / 16,8 фунта (только силовая головка) / 5,8 л.с.

Бензопила STIHL GS461 для бетона.

STIHL находится в жесткой конкуренции с Husqvarna, и в настоящее время они считаются двумя ведущими производителями бензопил в мире.STIHL базируется в Германии и работает с 1926 года, когда Андреас Штиль основал компанию. В 1926 году Андреас разработал электрическую пилу, которая весила 140 фунтов. Вот Это Да! С тех пор организация не оглядывалась назад. В 1929 году в STIHL работало 20 человек, а сегодня в компании работает около 15 000 человек.

Хочу добавить, что STIHL не продает свою продукцию через Интернет в Северной Америке. Чтобы купить эту бензопилу для бетона, необходимо обратиться к местному дилеру STIHL. Они начали ослаблять эту политику, поскольку недавно разрешили розничную продажу своей продукции в Европейском Союзе.Я уверен, что скоро последует и Северная Америка.

Вы можете найти ближайшего дилера STIHL здесь: Поиск дилеров STIHL

STIHL GS 461 - еще одна отличная бензопила для бетона, которая, кажется, балансирует между красивым дизайном и функциональностью. Судя по всему, вы не подумаете, что это мощная машина, но это так. Этот инструмент был создан для ручной резки твердых материалов, которые обычно встречаются на стройплощадках, таких как канализационные трубы, водопроводы, кладка, камень, строительные блоки и высокопрочный чугун.

Резиновый бампер в передней части двигателя защищает пилу.

Он способен выполнять резку на глубину до 16 дюймов, позволяя оператору выполнять точную резку, например, при выполнении контурных или угловых пропилов. Очень легкий вес всего 18,1 фунта означает, что вам будет намного удобнее обращаться с этой бензопилой для бетона во время работы и работать в течение долгих часов. Эта пила, разработанная с учетом потребностей пользователя, эргономична, проста в обращении и очень эффективна при использовании воды. Идеальный инструмент для выполнения сложных задач с изяществом, точностью и мощностью.При объеме двигателя 76,5 куб.см. в моторном отсеке нет проблем.

Вы найдете множество деталей, упакованных в GS 461, в том числе следующее: резиновый амортизатор для защиты корпуса, декомпрессионный клапан для облегчения запуска, алмазную цепь 36 GBM, усиленную систему воздушного фильтра и многое другое. Прочтите список функций ниже, чтобы узнать больше, а также посмотрите видео. Это отличная пила для сложных точных задач на работе или дома.

Это последняя бензопила по моим рекомендациям.Выберите тот, который больше всего соответствует вашим потребностям.

Посмотрите на бензопилу GS 461 в действии

Загрузите руководство для STIHL GS 461.

Отзывы клиентов STIHL:

Цепная пила для бетона GS Rock Boss - отличный продукт для сложных Работа. Я постоянно использую его на стройплощадках, где есть жесткие допуски и разрезы должны быть почти точными. Легкий вес и универсальность Rock Boss определенно облегчают мою работу.

Характеристики:

  • 16 дюймов / 76,5 куб. См / 16,8 фунта (только силовая головка) / 5,8 л.с.
  • Резиновый амортизатор в передней части корпуса двигателя защищает бензопилу при резке.
  • Вертикальная крышка фильтра защищает от пыли и позволяет заправлять топливо в вертикальном положении.
  • Фильтровальная система HD2: Сверхпрочная двухфильтровая система, простая в установке и удалении.
  • Декомпрессионный клапан для облегчения тяги за шнур стартера.
  • Направляющая шина Rollomatic G : Прочный зажим для крепления направляющей шины и цепи.
  • Оптимальное количество воды распределяется по цепи для продления срока службы цепи.
  • 36 Алмазные абразивные цепи GBM имеют предварительно заточенные участки.
  • Клапан водяного шланга встроен в бензопилу для легкого подключения воды. Предназначен для защиты от пыли и грязи.
  • Крышка цепной звездочки и эффективно спроектированный водяной контур направляют воду туда, где она вам больше всего нужна.

Функции, встроенные в STIHL GS 461


Дополнительные изображения | STIHL GS 461

Идеальная бензопила для строительства по бетону.

Универсальный и мощный.


От 12 ″ до 16 ″ / 94 см3 / 6,4 л.с. / 21 фунт (только силовая головка)

Защита от отдачи, пыли и воды.

Особенности ICS 695XL включают легкий запуск двигателя с системой зажигания с более высокой энергией и прочные, долговечные компоненты, включая новый глушитель, карбюратор, поршень и цилиндр.Доступны с направляющими шинами от 12 дюймов (30 см) до 16 дюймов (40 см) и всей линейкой алмазных цепей серий MAX, ProForce и PowerGrit. Модель 695XL, созданная на основе самой продаваемой пильной платформы 695, является самой мощной газовой пилой ICS для частого использования общестроительными, коммунальными подрядчиками и специалистами по бетону.

Может безопасно резать ковкий чугун.

Документы для ICS 695GC:

Характеристики:

  • Используется для бетона, камня, кирпичной кладки, труб из высокопрочного чугуна, чугунных труб и т. Д.
  • Самая универсальная газовая пила.
  • Новый поршень и цилиндр снижают температуру двигателя.
  • Глушитель с увеличенным сроком службы с усиленной внутренней перегородкой.
  • Легкость запуска с системой зажигания повышенной энергии.
  • Новый карбюратор, легко настраиваемый.

Вот и мы снова. Конец другой статьи, и вопрос остается прежним: какая бензопила для бетона лучше всего подходит для вас? Во-первых, вы должны определить, для чего вы будете его использовать, и начать с этого.Да, при покупке бензопилы или любого другого продукта нужно начинать задом наперед. Сначала определите потребность, и вскоре после этого будет сделан лучший выбор.

Моя работа - представить вам несколько вариантов качества, из которых вы можете выбрать. Поверьте, мне сложно просеять все исследования и попытаться выбрать лучших из лучших, а затем написать о них. Мне удобно рекомендовать любой из этих инструментов для резки бетона, потому что я знаю, что они качественно изготовлены и произведены компаниями, имеющими репутацию создателей превосходных продуктов, которые выдерживают испытание временем.

Выбор за вами. Вам нужно решить, что для вас имеет смысл. Надеюсь, эта статья была вам полезна. Если у вас есть комментарии, вопросы или рекомендации, свяжитесь со мной.


K760 Cut-n-Break

K760 Cut-n-Break может разрезать бетон толщиной до 16 дюймов. Это зверь.

Я рекомендую вам прочитать нашу недавнюю статью под названием: Husqvarna K760 и другие пилы по бетону . Это подробная статья о пилах по бетону и электрорезчиках.Я рассказываю о широком спектре машин для резки бетона, но, что более важно, он наполнен множеством полезной информации, которая поможет вам сузить круг выбора.

Лично я считаю полезным знать все возможные варианты, прежде чем принимать окончательное решение о покупке. Я провожу много исследований для этих статей, чтобы предоставить таким читателям, как вы, наиболее полезную (и актуальную) информацию, которая поможет вам решить, как лучше всего потратить свои деньги.

Общие сведения о зубьях фрезы на пильной цепи Pro


Цепь профессиональной пилы -
Общие сведения о зубьях фрезы

На Тихоокеанском Северо-Западе существует один тип пильной цепи, большинство профессиональных пользователей цепных пил используют: долото с квадратной шлифовкой.Чтобы полностью понять, почему так много профессиональных пользователей пил предпочитают эту цепь, вы должны сначала разберитесь в основах работы с зубьями фрезы цепной пилы.

Режущий зуб Фигуры

Существуют две основные формы режущих зубьев. Мы называем один стиль: круглый, а другой мы называем квадратным. На изображениях ниже показаны эти основные формы. Слева - круглая или "рубильная" фреза. зуб. Изображение посередине - квадрат или "долото" резца зуба. Оба заточены круглой формы. Зуб справа тоже квадратный зуб, но отшлифованный "квадрат."Этот язык может немного сбивать с толку, но изучите картинки ниже следует сделать эти различия понятными. Они изображают все основные формы и шлифовки, которые сделаны.


Какой резак лучше?

Ответ на этот вопрос действительно зависит от вас. Факторы, подобные пила, которую вы бежите, работа, которую вы делаете, как вы затачиваете цепь, и и так далее, все играют определенную роль в определении лучшего резака. В следующие основные характеристики каждого тип:

  1. Круглая цепь - Эта цепочка самая простая точить.Обычный пользователь может сделать это с круглым напильником и хорошо полученные результаты. Он также имеет лучшую остроту из трех резаков. зубы. Его передний край больше прочнее, чем на цепях с квадратными зубьями. Это может быть объясняется тем, что острие на круглом зубе фрезы больше и лучше поддерживается.
  2. Площадь Зуб с круглой землей - эта цепь режет На большинстве пил на 10-15% быстрее, чем круглая цепь. Поскольку требуется меньшая мощность для острого зуба квадратного фрезы отрезать древесное волокно, почти квадратная зубчатая цепь всегда улучшает производительность пилы.Эта цепочка может также быть заточенным с круглый файл, поэтому его довольно легко обслуживать для обычного пользователя. В то время как он превосходит круглые фрезы, когда он острый, его способность держаться не так хороша.
  3. Квадратный зуб Квадратная земля - ​​эта цепь режет на 20-25% лучше чем круглая цепь. Зуб долоторезца с квадратной шлифовкой - самый эффективный из трех. Он предлагает лучшую производительность резки из всех зубья резца, когда они острые. Цепь можно затачивать с помощью специальный напильник, но большинство профессиональных пользователей затачивают его специальным угольником болгарка.Это не та цепь, которую легко поддерживать в среднем пользователь. Его остаточная способность также является наименьшей из трех стили режущих зубов.

Наш совет

  1. Если вы профессиональный лесоруб, работающий на Тихоокеанский северо-запад или Аляска, используйте квадрат земля зубильная цепь.
  2. Если вы используете зубило с квадратной шлифовкой, купите зубило шлифовальный станок или подружиться с кем-то, у кого он есть. Площадь подачи сточить чизельную цепь очень сложно. Мало у кого это получается хорошо.Из тех кто может его подать, большинство из них справились бы еще лучше, если бы у них был болгарка.
  3. Если вы рубите кедр, собираете вторсырье или работаете в грязных условия, используйте круглую цепь. Легче точить и держится за край для тебя лучше.
  4. Если вы работаете с чистой древесиной и хотите получить лучший распил производительность, но не могу позволить себе квадратную шлифовальную машину, используйте круглую землю зубильная цепь. Эта цепь хорошо работает, ее довольно легко затачивать. напильником, и через каждые время.

Это крупный план долота с квадратной шлифовкой. фрезерный зуб. Острые углы и точное совмещение в углу делают это очень эффективный режущий зуб, но этот угол хрупкий. Это лучше всего работает с чистыми деревьями хвойных пород.

Еще несколько мыслей

Осторожно Преимущество круглой цепи в первую очередь проявляется при работе в грязные или легкие абразивные условия. Сеть остроумие не следует путать с цепью, которая затупляется из-за "раскачивания"." Удар по камню или другому твердый материал затупит любой зуб фрезы - круглый или квадратный.

Вы заметите, что Цепь комбайна всегда имеет круглые режущие зубья. Этот тип зуба работает лучший в этом применение, потому что зуб круглой фрезы предлагает лучшее остроумие. Это также является самой простой цепью для ручной заточки для большинства операторов. Поскольку комбайны приводятся в действие большим дизельным двигателем, цепь эффективность резки не так важна для производительности резки, как это с ручными цепными пилами.

Есть еще вопросы о профессиональной пильной цепи? Позвоните или зайдите.


Погружная пила

и традиционная циркулярная пила

Для многих профессионалов торговли, с которыми мы сталкиваемся, погружная пила стала основным электроинструментом, который можно использовать как в мастерской, так и на месте. Тем не менее, нас все еще спрашивают: «В чем разница между погружной пилой и циркулярной пилой?», «Погружная пила или традиционная циркулярная пила, что мне купить?» и «почему погружная пила стоит намного дороже?» Я написал этот блог, чтобы подчеркнуть фундаментальные различия между циркулярной пилой и погружной пилой и объяснить, почему погружная пила часто оказывается лучшим вариантом.

Традиционная циркулярная пила

Обычная циркулярная пила на самом деле представляет собой очень простую конструкцию, состоящую из двигателя, полотна, ограждения полотна и основания - чтобы отрегулировать глубину пропила, вы ослабляете гайку с большим пальцем и устанавливаете основание на глубину, необходимую для выполнения пропила. Во время резки защитный кожух полотна убирается, позволяя пиле выполнять свою работу. Однако недостатками циркулярной пилы являются:

  • Вы должны начинать рез в конце материала, который вы режете.
  • Нет возможности обеспечить разрез без сколов.
  • Удаление пыли не очень эффективно из-за открытой стороны лезвия.
  • Вы не можете гарантировать стабильную и точную точность резки при использовании бокового упора.

Погружная пила

Вот где погружная пила, или гусеничная пила, как ее еще называют, находит свое применение. Погружная пила имеет другую конструкцию, которая устраняет необходимость в обычном убирающемся кожухе полотна, поскольку полотно находится внутри станка.Это обеспечивает множество преимуществ по сравнению с традиционной циркулярной пилой, в том числе:

  • Нож можно вонзить в обрабатываемый материал в любой точке.
  • Закрытый нож безопаснее и значительно повышает эффективность пылеудаления.
  • Пила имеет гладкую и плоскую сторону, которую можно использовать в качестве направляющей для стены или пола.
  • Глубину пропила можно также отрегулировать с помощью простого механизма скольжения в передней части пилы.

Однако самым большим и самым важным отличием погружной пилы является способность управлять ею по рельсам или рельсам.Направляющие рельсы можно приобрести разной длины, и их даже можно легко соединить с помощью простых соединительных деталей. На нижней стороне направляющих имеется полоса из нескользящего материала, предотвращающая перемещение или скольжение направляющей при использовании, обеспечивая максимальную точность. Кроме того, есть возможность использовать «рельсовые зажимы» для дополнительной устойчивости и дополнительного спокойствия. На этом все не заканчивается; рельсы также имеют пластиковую защиту от сколов на режущей кромке, чтобы помочь при резке материалов, которые могут расколоться, таких как ламинированные доски и столешницы.Если использовать правильное и острое лезвие, у вас останется готовая кромка, а это значит, что не нужно шлифовать до гладкой поверхности. При использовании погружной пилы с направляющей это очень простой процесс: выровняйте направляющую по своей отметке, установите глубину, поместите пилу на направляющую, погрузитесь и разрежьте!

Я всегда рекомендую использовать погружную пилу с отсосом пыли. Вы не только сэкономите время при выполнении работы, но и продлите срок службы лезвия и инструмента, защитите себя и других от вдыхания потенциально вредных частиц пыли, а также сэкономите массу времени на последующей уборке.

Где я могу найти традиционную циркулярную пилу и погружную пилу?

На складе

Protrade представлены погружные пилы двух различных марок, предназначенные для профессиональных и промышленных предприятий. Хотя они похожи по дизайну, они имеют разные инновационные функции, о которых я расскажу в одном из будущих блогов. См. Ниже дополнительную информацию о линейке погружных пил, доступных на Protrade:

Festool

Mafell

ᐈ Стоковые векторные изображения тату с цепной пилой, Роялти-Фри Изображения иллюстраций с цепной пилой

ᐈ Стоковые векторные изображения Тату с цепной пилой, Роялти-Фри Изображения иллюстраций с цепной пилой | скачать на Depositphotos®Lumberjack Tree Surgeon Arborist ChainsawSaw.Ручной верстак Значок или знак цепной пилы Лесоруб, лесовод, лесовод, бензопила, векторные полки для супермаркетов с инструментами, рабочий инструмент, бензопила, лесозаготовка, лесоводство, лес, лесозаготовитель, лесопилка, лесовоз, линейные шестигранные значки, векторная иллюстрацияАрборист, дерево хирург, триммер, секатор, цепная пила, бензопила, ретро, ​​лесоруб, хирург LeafChain Axe ConceptTree Surgeon Axe ConceptCainsaw ConceptTree Surgeon Axe and Cainsaw ConceptTree Surgeon Cainsaws and Tree DesignPower tools setC Cutting treeChain saw iconChain saw 1Vector Cable Reel with Power ToolsChain saw iconWoodcutter logging, the tree truck striges lines, rounding saws, tree truck line icons, rounding saws круглые современные иконки, лесопилка, лесовоз, лесоруб, древесина, лесоруб, древесина, пиломатериалы, векторные иллюстрации Удерживая бензопилу овальный плоский векторный набор иконок DrawingLine со строительными электрическими инструментами.Строительно-ремонтные работы. Мощный промышленный инструмент. Мультяшный стиль. Векторные иллюстрации и элемент для вашего дизайна. Инженерное дело. Коллекция садовых инструментовЭлектрический инструмент плоские векторные ретро иконкиДревожение, Лесное хозяйство, Пиломатериалы, Лесозаготовитель, Лесопилка, значки линийБеседик-лесоруб, лесовод, лесовод, бензопила, гребень, собака, лесоруб, лесовод, лесовод, цепная пила, мультфильм набор иконокЛесное хозяйство, древесина, лесозаготовительная машина, значки линий на круглых трехмерных фигурах , лесозаготовительная линия иконки в кругах, лесовоз, лесозаготовитель, древесина, лесоруб, древесина, пиломатериалы, векторная иллюстрацияДерево хирург топоры и дизайн дерева Доска с бензопилой Лесозаготовка, лесное хозяйство, древесина, лесозаготовительная машина, лесопилка, лесовоз, линейные шестигранные значки, пиктограммы для лесозаготовок, векторные иллюстрации квадраты, векторная иллюстрация лесозаготовка, лесозаготовительная машина, лесозаготовительная машина, круглая иконка, векторная иллюстрация , комбайн, лесозаготовительные машины линии иконы, округлый квадратный набор, Векторные иллюстрации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
