Подробная схема электрического щита в квартире

Для грамотной сборки распределительно-учетного щита требуется большой объём профессиональных знаний, поэтому самодеятельность тут неуместна.

Что требуется для сборки электрощитка в квартире?

Чтобы собрать полноценный электрощиток в квартире, потребуются:

Проект электрической проводки.
Подходящее место для крепления щитка.
Схема сборки электрощитка в квартире.
Выбор подходящего корпуса.
Подбор оптимальных комплектующих.
Правильный монтаж.
Грамотное подключение к электрической сети.

Чтобы оборудование работало безопасно, отклонение от схемы электрощита в квартире и ошибки при монтаже недопустимы. Иначе под угрозой окажется вся бытовая техника, да и само жильё.

Как выбрать место установки?

Выбор места монтажа – это первый этап оснащения помещения распределительным электрощитом. Самая удобная точка – это в прихожей, рядом со входной дверью Такое положение сводит длину входящего питающего кабеля к минимуму.

По высоте наиболее удобный вариант размещения корпуса с любой схемой электрощитка в квартире – на уровне глаз человека среднего роста, примерно 170 см от пола. Так удобно смотреть на показания счётчика и отключать при необходимости автоматы и другое электротехническое оборудование.

Так как современные счётчики обычно спрятаны в корпусе, защищённом от постороннего проникновения, то нет никакой необходимости размещать их под потолком, как в старину. Современные электрощитки с прочным корпусом закрываются на замок. И если не бросать ключи где попало, то дети туда не влезут.

Если речь идёт о коттедже или частном доме, то следует учитывать способ подведения питающего кабеля к дому: он идёт под землёй или это воздушная линия. Для разных вариантов подводки могут разрабатываться разные схемы щитка в квартире.

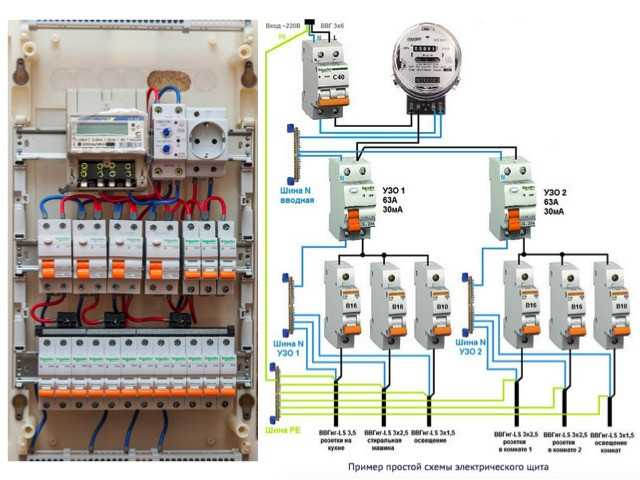

Примеры схем электрических щитков в квартирах

При электромонтажных работах схема электрощита в квартире используется не всегда. Однако для работы с проводкой и распределительным щитом в квартире без схемы потребуется мастер с большим стажем выполнения таких работ. У профессионалов, занимающихся этим постоянно (собирающих сотни щитков за год) схема электрического щита в квартире находится в голове. Щитки в любом случае собираются по схеме, просто иногда её нет на бумаге. Но если у вас есть распечатка схемы щитка в квартире, то будет полезно узнать, что за значки там нарисованы.

Разновидности схем и указатели на них

На схемах электрощитков указываются все их комплектующие, первый из которых – это вводный автомат, а последние – линейные выключатели. При этом все элементы схемы обозначаются символически и обязательно прописываются словами с указанием класса защиты и номинала.

Схема электрощитка в квартире должна бережно храниться, так как при добавлении новых модулей или замене износившихся по этой бумаге можно точно узнать, что Вам требуется. Далее рассмотрим, какие бывают варианты схем электрощитка.

Для старого жилья без заземлённой проводки

Реконструированные старинные здания и дома, построенные при Советском Союзе, не имеют заземления электропроводки. Поэтому на соответствующий щиток в квартире схема не содержит заземляющие РЕ –шины. Самый элементарный комплект электрощитка для однокомнатной квартиры включает:

Корпус с монтажными дин-рейками.

32-амперный вводный автомат с двумя полюсами.
Электросчётчик.
УЗО 2р 40А/30мА.
Три автомата по 16 ампер однополюсных, по одному на контур освещения, контур розеток, стиральную машину.
Рен-шина нулевая.

Внимание! Для обеспечения безопасности проводки в подобных схемах на рен-шине разделены защитный проводник в кабеле и рабочий 0, даже когда нет контура заземления. Чтобы защитить сеть от перенапряжения в случае подгорания нуля в ветхой проводке, такая схема щитка в квартире должна быть дополнена реле контроля напряжения. В случае касания фазы и нуля при пробое изоляции устройство разрывает цепь, спасая бытовую технику от поломки, а жильё от пожара.

В случае 2-3-комнатных квартир подобная схема расширяется за счёт дополнительных линейных автоматов. Также на каждую линию, обслуживающую крупную бытовую технику (типа посудомоечной машины) устанавливают двухполюсные УЗО для защиты людей от поражения электрическим током, номинал устройств: 16-25 А/10 МА. Такое дополнение схемы обеспечивает достаточную безопасность эксплуатации электропроводки (для людей) при отсутствии заземляющего провода.

Схема щитка для жилья с заземлением и УЗО

В домах-новостройках, а также в случаях установки контуров заземления, меняется и схема электрощитка. Для 1-комнатной квартиры, оборудованной электрической плитой, в распределительном щитке будут использованы:

Два ряда дин-реек.
Один вводный автомат на 40 ампер 2-полюсный.
1-фазный электросчётчик.
УЗО 2Р.
3 16А автомата однополюсных.
1 25А автомат для электроплиты.
Шина нулевая.
Шина заземляющая.
Шина гребёнка для автоматов.

Если в квартире много комнат и мощной бытовой техники, требуется включить в схему дополнительные УЗО 16-25А/10 мА на 2 полюса.

Они мгновенно реагируют на малые утечки тока и защищают людей от электрического поражения. Особенно такого дополнения требуют стиральные машинки, так как у них проблематичная внутренняя проводка. Людям со слабым сердцем и детям особенно опасно прикасаться к такой бытовой технике мокрыми руками.

Схема распределительного щита для жилья с трёхфазными сетями электропитания

В новостройках всё чаще в квартиры подводят 3-фазное электричество с напряжением в 380 В. Для электрощитов в таких домах используются гораздо более сложные схемы электрического щита в квартире с включением как однофазных, так и трёхфазных устройств. Обычно счётчик и трехполюсный автомат на вводе (возможно с рубильником) выносятся отдельно на площадку в подъезд.

Подобные сборки можно использовать и в коттеджах, но там обязательна установка общего для дома УЗО против пожаров. Для квартир это устройство ставить не обязательно, если УЗО стоят на отдельных линиях.

Схема 3-фазного щитка включает:

Корпус с несколькими дин-рейками.
Вводный автомат 63 А трех-полюсный.
Счётчик 3-фазный.
УЗО 2-полюсное 40А и 30мА.
Набор 1-полюсных линейных автоматов номиналами на 16, 25, 40 ампер. Для кухонных розеток и гидромассажной ванны дополнительно ставятся двухполюсные дифференцированные автоматы на 16 и 25 А, которые можно заменить аналогичным автоматом в паре с УЗО.
Защитная шина.
Нулевая шина.
Шины-гребёнки.

Такая схема может быть дополнена отдельным УЗО для электроплиты 2P 25 А/ 30 миллиампер.

Разработка схемы электрощита в квартире и его монтаж – это работа для профессионального электрика. Но, имея на щиток в квартире распечатанную схему, разбираясь в ней, Вы всегда сможете сами проконтролировать качество его работы. Одно это стоит того, чтобы в ней разобраться.

Наглядная схема электрощита квартиры с реле напряжения

Наглядные электрические схемы

: Наглядные схемы электропроводки

Схема электрощита квартиры с реле напряжения

Здравствуйте!В разделе «Наглядные схемы электропроводки» очередная схема. Это квартирный электрощит с реле напряжения. Схема сделана очень подробно. С обозначением номиналов всех автоматов защиты и сечений электрических кабелей.

Электропитание квартиры организовано с разбиением на отдельные группы (силовые цепи) для разнотипных энерго потребителей квартиры.

Примечание: Эта наглядная схема вполне подойдет для организации электропитания небольшого частного дома.

Я в этой схеме не вижу явных ошибок ни в сечении кабелей, ни в номиналах защитных устройств (автоматов защиты и устройство защитного отключения). Есть только одно примечание:

Марка кабеля для электропроводки выбрана ПВС. Это круглый, гибкий кабель с двойной изоляцией и многопроволочными токопроводящими жилами. При применении кабеля этой марки придется лудить подключаемые концы кабеля. Это не всегда удобно или даже невозможно. Разумно заменить кабель ПВС на электрический кабель марок ВВГ или NYM(НЮМ).

А в остальном все разумно.

И еще одно о реле напряжения

Реле напряжения это реле контроля напряжения в сети. Работает реле по принципу контролируемого отсекателя. Пользователь задает рабочее напряжение сети. При выходе напряжения за установленные границы реле отключает электропитание. При восстановлении напряжения реле замыкается и напряжение восстанавливается.

Эта же схема в новом окне.
