Схема крест на рубильниках
Конфигурация любого вводного устройства здания зависит от категории электроснабжения.
По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.
Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.
1 III категория элекроснабжения.
Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения
Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения.
2 II категория элекроснабжения.
При проектировании вводного устройства по II категории можно выделить две основные схемы.
Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель
Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления. Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.
Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели
Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.
3 I категория элекроснабжения.
Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.

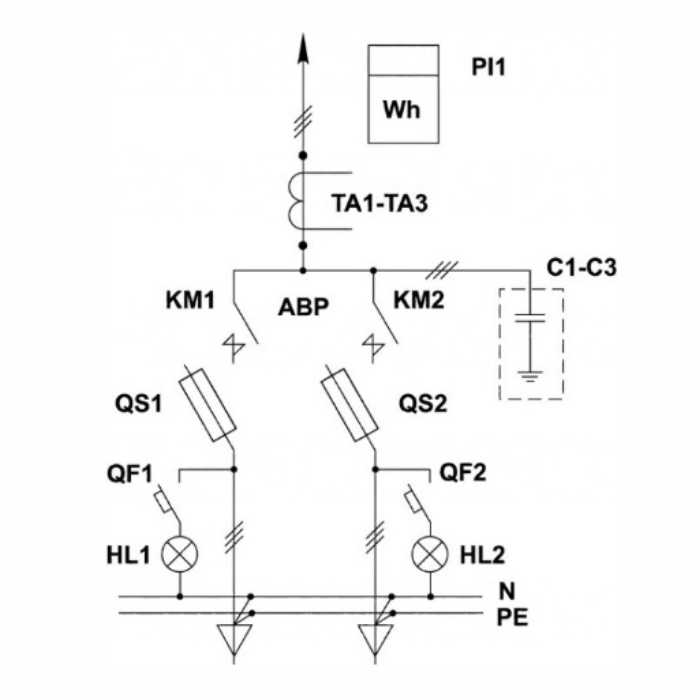

Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель
В данной схеме в работе находится только один кабель. При пропадании питании на одном вводе блок АВР 2.0 переключает питание на второй ввод. При необходимости можно поставить общий учет электроэнергии, сэкономив при этом на одном счетчике.
Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели
Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.
2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
В электротехнике широко используются различные виды вводно-распределительных устройств (ВРУ). Они представляют собой комплексы, состоящие из защитной аппаратуры в виде предохранителей, автоматов и др. Сюда же входят и приборы учета электрической энергии. Для их установки и монтажа используются специальные помещения или места, расположенные возле ввода в здание кабельных линий. Очень часто в электрических цепях применяется схема ВРУ с перекидным рубильником, позволяющая оперативно включать и отключать подачу электроэнергии.
Требования к вводно-распределительным устройствам
При подаче питания к вводно-распределительным устройствам от воздушных линий, внутри них в обязательном порядке устанавливаются ограничители перенапряжения. В соответствии с целевым назначением ВРУ, все вводные питающие и отходящие линии должны быть оборудованы защитной аппаратурой. Как правило, используются автоматические выключатели, различные виды предохранителей и другие аналогичные устройства.
В центральных распределительных щитах, щитках и шкафах допускается установка неавтоматических выключателей. Кроме того, они могут устанавливаться в управляющих устройствах, например, в магнитных пускателях, станциях управления и т.д. Они используются при редких включениях и выключениях вручную тех электрических цепей, в которых ток не превышает номинала. В некоторых случаях, используются только ручные выключатели, при условии достаточного срока службы и разрывной способности.
Использование перекидных рубильников
К перекидным рубильникам относятся неавтоматические выключатели, оборудованные ручным приводом для двух положений коммутации – включения и отключения. Они имеют клиновой контакт и открытые токоведущие части. При включении, ножи проворачиваются в шарнирах и входят в контактные стойки.
Таким образом, схема ВРУ с перекидным рубильником обеспечивает своевременную и надежную коммутацию электрических цепей. В некоторых распределительных устройствах допускается применение скользящих, роликовых и стыковых контактов.
Для ручного включения могут использоваться автоматы, имеющие дугогасительные и разрывные контакты. У них снимаются расцепители, а сам механизм предельно упрощен. С их помощью, очень удобно компоновать распределительные устройства и придавать им законченный эстетичный внешний вид.
Ввод 380 и реверсивный рубильник
Подключение дизель-генератора / схема «крест»
09 янв 2015 03:32
Re: Подключение дизель-генератора
09 янв 2015 10:47
Re: Подключение дизель-генератора
09 янв 2015 12:46
Это откуда взято интересно такое требование, ссылку пж) Читаем 1.7.158:
- При питании стационарных электроприемников от автономных передвижных источников питания режим нейтрали источника питания и меры защиты должны соответствовать режиму нейтрали и мерам защиты, принятым для стационарных электроприемников.
Это значит, что если ввод 1 и 2 выполнены от сети с глухозаземленной нейтралью, то соотв и у генератора должна быть глухозаземленная нейтраль. Поэтому, нейтраль генератора должна быть заземлена и в ГРЩ уже PEN генератора соединяется с PEN питающей сети (рекомендованная TNCS). При этом никаких коммутационных аппаратов в цепи PEN быть не должно.
Проектирование ВРУ (ГРЩ) в зависимости от категории электроснабжения
Конфигурация любого вводного устройства здания зависит от категории электроснабжения.
По поводу отходящих линий ни у кого вопросов возникнуть не должно, а вот с вводными аппаратами и организацией учета электроэнергии х могут появиться трудности, особенно у начинающих проектировщиков.
Рассмотрим вводные устройства в зависимости от категории надежности электроснабжения.
1 III категория элекроснабжения.
Схема 1 ВРУ (ГРЩ) по III категория элекроснабжения
Данная схема вводного устройства самая простая. Питающий кабель приходит на вводной рубильник QS1. При расчетном токе до 100А это может быть обычный модульный выключатель нагрузки ВН, при токе более 100А – выключатель-разъединитель типа ВР 32 на одно направление. Защитный автоматический выключатель QF1 до 100А может быть модульным, более 100А – автомат серии ВА88. На схеме выполнен учет электроэнергии с электросчетчиком трансформаторного включения. До 100А применяют счетчики прямого включения.
2 II категория элекроснабжения.
При проектировании вводного устройства по II категории можно выделить две основные схемы.
Схема 2 ВРУ (ГРЩ) по II категория элекроснабжения на 1 панель
Эта схема отличается от предыдущей лишь вводным отключающим аппаратом. Чаще всего в качестве QS1 применяют выключатель-разъединитель типа ВР 32 на два направления.
Иногда при небольших нагрузках, например щит в ИТП, я применяю обычный пакетный переключатель серии ПП 3. Недостатком данный схемы является то, что под нагрузкой находится только один кабель, а для кабеля это не очень хорошо.
Схема 3 ВРУ (ГРЩ) по II категория элекроснабжения на 2 панели
Вторая схема (схема 3) более предпочтительна, особенно на промышленных объектах. Она позволяет контролировать расход электроэнергии по обоим питающим кабелям, равномерно распределять нагрузку на оба ввода. Схему крестообразного перекидного рубильника можно собрать на двух рубильниках-разъединителях типа ВР 32 на два направления.
3 I категория элекроснабжения.
Существует много схем вводного устройства по I категория элекроснабжения. Я разберу две наиболее распространенные с применением блока АВР 2.0 и АВР 2.1. В водных устройствах I особой категории элекроснабжения используют блоки АВР 3.0 и АВР 3.1.
Схема 4 ВРУ (ГРЩ) по I категория элекроснабжения на 1 панель
В данной схеме в работе находится только один кабель.
Схема 5 ВРУ (ГРЩ) по I категория элекроснабжения на 2 панели
Эта схема аналогична схеме 4 с теми же преимуществами, только переключение выполняется автоматически блоком АВР 2.1. При пропадании напряжения отключается ввод без напряжения и включается секционной автомат.
P.S. 1 В ВРУ (ГРЩ) перед защитным аппаратом (автоматическим выключателем) должен быть установлен отключающий аппарат для вывода защитного аппарата в ремонт. 2 Перед счетчиком прямого включения должен быть установлен отключающий аппарат.
