Схема ларионова на диодах для трех фаз — Dudom

Трехфазный мостовой выпрямитель (рис. 3.2) состоит из трехфазного трансформатора и комплекта диодов, собранных по трехфазной мостовой схеме (схема профессора А.Н. Ларионова).

В схеме выпрямителя используется шесть диодов: VD1. VD6. Три диода (VD1, VD3, VD5) соединены в катодную группу. Их общая точка имеет положительную полярность. Из этих трех диодов проводящим будет тот, на аноде которого в данный момент наиболее высокий положительный потенциал. Три диода (VD2, VD4, VD6) соединены в общую точку анодами и образуют анодную группу.

Их общая точка имеет отрицательную полярность. Из диодов анодной группы проводящим будет тот, на катоде которого наиболее отрицательный потенциал. В каждый момент времени в рассматриваемой схеме выпрямителя, как и в однофазной мостовой схеме, открыты два диода: один — в катодной, а другой — в анодной группах. Каждый диод работает в течение одной трети периода (рис. 3.2, г, д), что отражено на графиках для токов катодной (i_VD_к) и анодной (i_VD_a) групп.

Рисунок 3.2 — Трехфазный мостовой выпрямитель (схема Ларионова):

а – электрическая принципиальная схема;

б-е – диаграммы напряжений и токов

На рис. 3.2,б изображены кривые мгновенных значений напряжений в фазах вторичных обмоток трансформатора u_а, u_b, u_c а на рис. 3.2, в — кривые выпрямленных напряжения u_d и тока i_d. На интервале t₁—t₂, равном p/3, напряжение фазы a (u_a) имеет наибольшее положительное значение и, следовательно, на аноде диода VD1 потенциал наиболее высокий, т.е. диод VD1 открыт. Наибольшее отрицательное значение на этом же интервале имеет напряжение фазы b(u_b), т.е. катод диода VD4 имеет наибольший отрицательный потенциал, отпирающий этот диод.

Таким образом, на интервале t₁ – t₂ к сопротивлению нагрузки через открытые диоды VD1 и VD4 будет приложено линейное напряжение между точками a и b (u_ab). Под действием этого напряжения ток будет протекать по цепи: + u_а, VD1, R_d, VD4, —u_b. В момент t₂ (M₁ — точка естественной коммутации диодов) мгновенные значения напряжений u_в и u_с равны, а далее напряжение u_c будет более отрицательным. Это приведет к открытию диода VD6. Диод VD1 будет оставаться открытым, так как u_a остается положительным.

На интервале t₂ – t₃, также равном p/3, будут открыты диоды VD1 и VD6, к сопротивлению нагрузки будет приложено линейное напряжение между точками а и с, и ток будет протекать в том же направлении по цепи: +u_а, VD1, R_d, VD6, —u_с. В момент t₃ (точка N₁) произойдет переключение диодов VD1 и VD3; диод VD3 откроется, так как u_в будет равным u_a и далее большим, а диод VD1 закроется.

Поскольку на нагрузку работают две последовательно соединенные вторичные фазовые обмотки трансформатора, то график выпрямленного напряжения u_d представляет собой сумму огибающих фазовых напряжений работающих обмоток трансформатора.

Можно сформулировать правило: в схеме в любой момент времени открыты только два вентиля — а именно те, через которые к резистору нагрузки приложено наибольшее линейное напряжение

Период изменения основной гармонической переменной составляющей выпрямленного напряжения, как видно из рис.3.2, в, в 6 раз меньше периода изменения тока сети (Т₁ = Т_с/6). Следовательно, частота этой гармоники в 6 раз больше частоты тока питающей сети (f₁ = 6f_c). Несмотря на то, что схема получает электропитание от трехфазного трансформатора, кривая выпрямленного напряжения соответствует шестифазной схеме.

Мгновенное значение выпрямленного напряжения равно линейному напряжению работающих одновременно фаз:

(3.3)

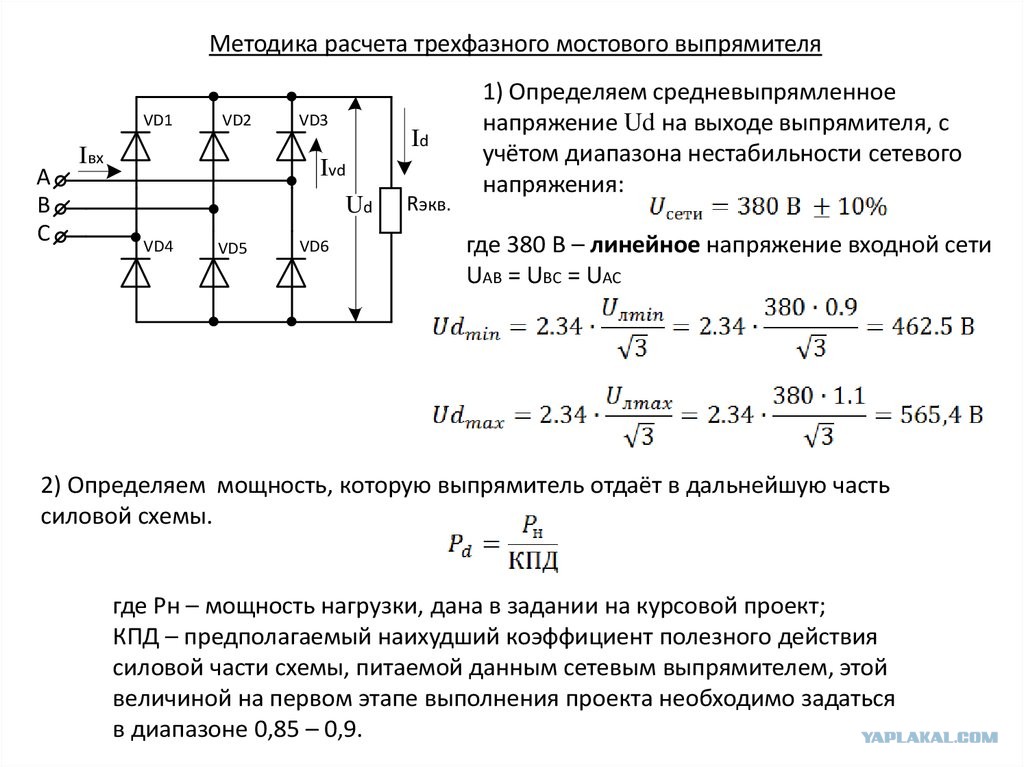

Среднее значение выпрямленного напряжения равно:

(3.4)

Приняв для удобства за начало отсчета точку О₁ на огибающей u_d (посредине между t₁ = p/6 и t₂ = 3p/6 на рис.3.2, в), выразим среднее значение выпрямленного напряжения через функцию косинуса

(3.5)

Основные соотношения, показатели качества выпрямления и энергетические параметры трехфазной двухтактной мостовой схемы выпрямления приведены в таблице 3.1.

Достоинства трехфазной двухтактной мостовой схемы выпрямления по сравнению с предыдущими схемами перечислены ниже .

1. Отсутствие вынужденного подмагничивания постоянной составляющей выпрямленного тока, что обеспечивает высокое значение коэффициента использования трансформатора.

2. Малая амплитуда обратного напряжения.

3. Возможность включения вентилей непосредственно в сеть переменного тока (без трансформатора), если напряжение имеет требуемую величину.

Основным недостатком данной схемы выпрямления является необходимость применения шести вентилей вместо трех по сравнению с предыдущей схемой Миткевича.

Трехфазные мостовые выпрямители находят наиболее широкое применение в ИВЭ РЭС при питании от трехфазных первичных источников.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Как то на паре, один преподаватель сказал, когда лекция заканчивалась — это был конец пары: «Что-то тут концом пахнет». 8526 — | 8113 — или читать все.

91.146.8.87 © studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень нужно

Трехфазная мостовая схема (рис. 1.6, а) обладает наилучшим коэффициентом использования трансформатора по мощности, наименьшим обратным напряжением на диодах и высокой частотой пульсации (шестипульсная) выпрямленного напряжения, что, в некоторых случаях, позволяет использовать эту схему без фильтра. Схема применяется в широком диапазоне выпрямленных напряжений и мощностей.

Схема трехфазного мостового выпрямителя содержит выпрямительный мост из шести вентилей, в котором последовательно соединены две трехфазные группы. В нижней группе вентили соединены катодами (катодная группа), а в верхней – анодами (анодная группа). Нагрузка подключается между точками соединения катодов и анодов вентилей. Схема допускает соединение как первичных, так и вторичных обмоток трансформатора звездой или треугольником.

Диаграммы напряжений и токов, поясняющие работу идеализированного трехфазного мостового выпрямителя на активную нагрузку, представлены на рис. 1.6 (б, в).

Рис. 1.6. Трехфазная мостовая схема выпрямления (схема Ларионова) (а) и диаграммы напряжений и токов в ней при работе на активную нагрузку (б, в).

Каждая из двух групп выпрямителя повторяет работу трехфазного выпрямителя со средней точкой, поэтому при таком же значении напряжения вторичной обмотки трансформатора , как и в трехфазном выпрямителе со средней точкой, среднее выпрямленное напряжениеданного выпрямителя будет в два раза больше или наоборот, при том же значениивеличинабудет в два раза меньше [2, 3]:

, ,

что сокращает число витков вторичных обмоток трансформатора и снижает требования к изоляции.

Максимальное обратное напряжение вентиля данной схемы, как и в трехфазной схеме со средней точкой, равно амплитуде линейного вторичного напряжения. Однако ввиду того, что при том же значении величинав данной схеме в два раза меньше, соотношение здесь получается более предпочтительным

В схеме трехфазного выпрямителя со средней точкой ток нагрузки создается под действием фазного напряжения вторичной обмотки трансформатора, а в мостовой схеме – под действием линейного напряжения. Ток нагрузки здесь протекает через два вентиля: один – с наиболее высоким потенциалом анода относительно нулевой точки трансформатора из катодной группы, другой – с наиболее низким потенциалом катода из анодной группы. Иными словами, в проводящем состоянии будут находиться те два накрест лежащих вентиля выпрямительного моста, между которыми действует в проводящем направлении наибольшее линейное напряжение.

За период напряжения питания происходит шесть переключений вентилей и схема работает в шесть тактов, в связи с чем ее часто называют шестипульсной. Таким образом, выпрямленное напряжение имеет шестикратные пульсации, хотя угол проводимости каждого вентиля такой же, как в трехфазной схеме со средней точкой, т.е. 2π/3 (120º). Среднее значение тока вентиля соответственно составляет . При этом интервал совместной работы двух вентилей равен π/3 (60º).

Кривая тока вторичной обмотки трансформатора определяется токами двух вентилей, подключенных к данной фазе. Один из вентилей входит в анодную группу, а другой – в катодную. Вторичный ток является переменным с паузой между импульсами длительностью π/3 (60º), когда оба вентиля данной фазы закрыты. Постоянная составляющая во вторичном токе отсутствует, в связи с чем поток вынужденного подмагничивания магнитопровода трансформатора в мостовой схеме не создается.

На базе этой схемы возможно построение 12-ти и 24-х пульсных схем выпрямления, которые используют последовательное и параллельное соединение схем при различном сочетании соединений («звезда» или «треугольник») вторичных обмоток трансформатора.

Коэффициент использования трансформатора для различных схем выпрямления при активной нагрузке

Аналогично рассмотренной схеме со средней точкой могут быть определены габаритная мощность и коэффициент использования трансформатора по мощности для любых схем выпрямления при чисто активной нагрузке [2, 3]:

, ,

что сокращает число витков вторичных обмоток трансформатора и снижает требования к изоляции.

Коэффициент использования трансформатора для различных схем выпрямления при активной нагрузке

Типы выпрямителей переменного тока.

Ещё в начале ХХ века имел место очень принципиальный спор между корифеями электротехники. Какой ток выгоднее передавать потребителю на большие расстояния: постоянный или переменный? Научный спор выиграли сторонники передачи переменного тока по проводам высоковольтных линий от подстанции к потребителю. Эта система принята во всём мире и успешно эксплуатируется до сих пор.

Но большинство электронной техники и не только бытовой, но и промышленной питается постоянными напряжениями и это привело к созданию целой отрасли электрики – преобразование (выпрямление) переменного тока. После того как электронная лампа была забыта, главным элементом любого выпрямителя стал полупроводниковый диод.

Схемотехника выпрямителей весьма обширна, но самым простым является однополупериодный выпрямитель.

Однополупериодный выпрямитель.

Напряжение с вторичной обмотки силового трансформатора подаётся на один единственный диод. Вот схема.

Поэтому выпрямитель и назван однополупериодным. Выпрямляется только один полупериод и на выходе получается импульсное напряжение. Форма его показана на рисунке.

Схема проста и не требует большого количества элементов. Это и сказывается на качестве выпрямленного напряжения. При низких частотах переменного напряжения (например, как в электросети — 50 Гц) выпрямленное напряжение получается сильно пульсирующим. А это очень плохо.

Для того чтобы снизить величину пульсации выпрямленного напряжения приходится брать величину конденсатора С1 очень большую, порядка 2000 – 5000 микрофарад, что увеличивает размер блока питания, так как электролиты на 2000 — 5000 мкф имеют довольно большие размеры. Поэтому на низких частотах эта схема практически не используется. Зато однополупериодные выпрямители прекрасно зарекомендовали себя в импульсных блоках питания работающих на частотах 10 – 15 кГц (килогерц). На таких частотах величина ёмкости фильтра может быть очень небольшой, а простота схемы уже не столь сильно влияет на качество выпрямленного напряжения.

Примером использования однополупериодного выпрямителя может служить простой зарядник от сотового телефона. Так как зарядник сам по себе маломощный, то в нём применяется однополупериодная схема, причём как во входном сетевом выпрямителе 220V (50Гц), так и в выходном, где требуется выпрямить переменное напряжение высокой частоты со вторичной обмотки импульсного трансформатора.

К несомненным достоинствам такого выпрямителя следует отнести минимум деталей, низкую стоимость и простые схемные решения. В обычных (не импульсных) блоках питания многие десятилетия успешно работают двухполупериодные выпрямители.

Двухполупериодные выпрямители.

Они бывают двух схемных решений: выпрямитель со средней точкой и мостовая схема, известная, как схема Гретца. Выпрямитель со средней точкой требует более сложного в исполнении силового трансформатора, хотя диодов там используется в два раза меньше чем в мостовой схеме. К недостаткам двухполупериодного выпрямителя со средней точкой можно отнести то, что для получения одинакового напряжения, число витков во вторичной обмотке трансформатора должно быть в два раза больше, чем при использовании мостовой схемы. А это уже не совсем экономично с точки зрения расходования медного провода.

Далее на рисунке показана типовая схема двухполупериодного выпрямителя со средней точкой.

Величина пульсаций выпрямленного напряжения меньше чем у однополупериодного выпрямителя и величину конденсатора фильтра так же можно использовать гораздо меньшую. Наглядно увидеть, как работает двухполупериодная схема можно по рисунку.

Как видим, на выходе выпрямителя уже в два раза меньше «провалов» напряжения — тех самых пульсаций.

Активно применяется схема выпрямителя со средней точкой в выходных выпрямителях импульсных блоков питания для ПК. Так как во вторичной обмотке высокочастотного трансформатора требуется меньшее число витков медного провода, то гораздо эффективнее применять именно эту схему. Диоды же применяются сдвоенные, т.е. такие, у которых общий корпус и три вывода (два диода внутри). Один из выводов — общий (как правило катод). По виду сдвоенный диод очень похож на транзистор.

Наибольшую популярность приобрела в бытовой и промышленной аппаратуре мостовая схема. Взгляните.

Можно без преувеличения сказать, что это самая распространённая схема. На практике вы с ней ещё не раз встретитесь. Она содержит четыре полупроводниковых диода, а на выходе, как правило, ставится RC-фильтр или только электролитический конденсатор для сглаживания пульсаций напряжения.

О данной схеме уже рассказывалось на странице про диодный мост. Стоит отметить, что и у мостовой схемы есть недостатки. Как известно, у любого полупроводникового диода есть так называемое прямое падение напряжения (Forward voltage drop — V_F). Для обычных выпрямительных диодов оно может быть 1 — 1,2 V (зависит от типа диода). Так вот, при использовании мостовой схемы на диодах теряется напряжение, равное 2 x V_F, т.е. около 2 вольт. Это происходит потому, что в выпрямлении одной полуволны переменного тока участвуют 2 диода (затем другие 2). Получается, что на диодном мосте теряется часть напряжения, которое мы снимаем со вторичной обмотки трансформатора, а это явные потери. Поэтому в некоторых случаях в составе диодного моста применяются диоды Шоттки, у которых прямое падение напряжения невелико (около 0,5 вольта). Правда, стоит учесть, что диод Шоттки не рассчитан на большое обратное напряжение и очень чувствителен к его превышению.

Большой интерес вызывает выпрямитель с удвоением напряжения.

Выпрямитель с удвоением напряжения.

Принцип удвоителя напряжения Латура-Делона-Гренашера основан на поочерёдном заряде-разряде конденсаторов С1 и С2 разными по полярности полуволнами входного напряжения. В результате между катодом одного диода и анодом второго диода возникает напряжение в два раза превышающее входное. Схема в студию:)

Стоит отметить, что данная схема применяется в блоках питания нечасто. Но её можно смело использовать, если необходимо вдвое увеличить напряжение, которое снимается со вторичной обмотки трансформатора. Это будет более логичным и правильным решением, чем перематывать вторичную обмотку трансформатора с целью увеличить выходное напряжение вторичной обмотки в 2 раза (ведь при этом придётся наматывать вторичную обмотку с вдвое большим числом витков). Так что, если не удалось найти подходящий трансформатор — смело применяем данную схему.

Развитием схемы стало создание умножителя на полупроводниковых диодах.

Умножитель напряжения.

Каждый диод и конденсатор образуют «звено» и эти звенья можно соединять последовательно до получения напряжения в несколько десятков киловольт. Конечно, для этого входное напряжение тоже должно быть достаточно большим.

На рисунке изображён четырёхзвенный умножитель и на выходе мы получаем напряжение в четыре раза превышающее входное (U). Эти выпрямители получили большое распространение там, где нужно получить высокое напряжение при достаточно малом токе. Например, по такой схеме были выполнены источники высокого напряжения в старых телевизорах и осциллографах для питания анода электронно-лучевой трубки.

Сейчас такие источники питания используются в научных лабораториях, в детекторах элементарных частиц, в медицинской аппаратуре (люстра Чижевского) и в оружии самообороны (электрошокер). При повторении подобных конструкций и подборе деталей, следует учитывать рабочее напряжение, как диодов, так и конденсаторов исходя из напряжения, которое вы хотите получить. Весь умножитель, как правило, заливается специальным компаундом или эпоксидной смолой во избежание высоковольтных пробоев между элементами схемы.

Для нормальной работы некоторых устройств как, например, люстры Чижевского необходимы достаточно высокие напряжения. Как считают специалисты, излучатель отрицательных аэроионов, эффективен только при напряжении не менее 60 киловольт.

Трёхфазные выпрямители.

Устройства, которые используются для получения постоянного тока из переменного трёхфазного тока, называются трёхфазными выпрямителями. Трёхфазные выпрямители в бытовой технике, конечно, не используются. Единственный прибор, который может использоваться в быту это сварочный аппарат. В качестве трёхфазных выпрямителей используются наработки двух известных электротехников Миткевича и Ларионова. Самая простая схема Миткевича называется «три четверти моста параллельно», что означает три силовых диода включенных параллельно через вторичные обмотки трёхфазного трансформатора. Схема.

Коэффициент пульсаций на нагрузке очень мал, что позволяет использовать конденсаторы фильтра небольшой ёмкости и малых габаритов.

Более сложной является схема Ларионова, которая называется «три полумоста параллельно», что это такое хорошо видно из рисунка.

В схеме используется уже шесть диодов и немного другая схема включения. Вообще схем трёхфазных выпрямителей достаточно много и наиболее совершенной, хотя редко употребляемой является схема «шесть мостов параллельно», а это уже 24 диода! Зато эта схема может выдавать высокое напряжение при большой мощности.

Трёхфазные мощные выпрямители используются в электровозах, городском электротранспорте (трамвай, троллейбус, метро), в промышленных установках для электролиза. Так же промышленные системы очистки газовых смесей, буровое и сварочное оборудование используют трёхфазные выпрямители.

Теперь вы знаете, какие бывают выпрямители переменного тока и сможете легко обнаружить их на принципиальной схеме или печатной плате любого прибора. А для тех, кто хочет знать больше, рекомендуем ознакомиться с книгой «Полупроводниковые выпрямители».

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

Какие бывают припои?
Обзор термовоздушной паяльной станции.

Полное руководство по диодам

Диод — это специализированный электронный компонент, который действует как односторонний переключатель. Он проводит электрический ток только в одном направлении и ограничивает ток в противоположном направлении. Диод смещен в обратном направлении, когда он действует как изолятор, и смещен в прямом направлении, когда через него протекает ток. Диод имеет два вывода, анод и катод. Использование диодов включает переключатели, модуляторы сигналов, смесители сигналов, выпрямители, ограничители сигналов, регуляторы напряжения, генераторы и демодуляторы сигналов.

Диод в прямом смещении

Напряжение, подаваемое на анод, положительно по отношению к катоду. Кроме того, напряжение на диоде выше порогового напряжения, поэтому он действует как короткое замыкание и позволяет протекать току.

Диод в обратном смещении

Если катод сделан положительным по отношению к аноду, диод смещен в обратном направлении. Затем он будет действовать как разомкнутая цепь, что приводит к отсутствию тока.

Для чего используются диоды?

Защита от обратного тока

Блокировочный диод используется в некоторых цепях для защиты на случай случайной проблемы с обратным подключением, например неправильное подключение источника постоянного тока или изменение полярности. Поток тока в неправильном направлении может повредить другие компоненты схемы.

Диод для защиты от обратного тока

На приведенном выше рисунке показано, что блокировочный диод подключен последовательно с нагрузкой и с положительной стороной источника питания. В случае обратного подключения ток не будет течь, потому что диод будет находиться в обратном смещении. Тогда нагрузка будет защищена от обратного тока. Однако, если полярность правильная, диод будет находиться в прямом смещении, поэтому через него может протекать ток нагрузки.

Простые регуляторы напряжения

Регулятор напряжения используется для понижения входного напряжения до требуемого уровня и поддерживает его на неизменном уровне, несмотря на колебания напряжения питания. Его также можно использовать для регулирования выходного напряжения. Зенеровский диод обычно используется в качестве регулятора напряжения, поскольку он предназначен для работы в условиях обратного смещения. Он ведет себя как обычный сигнальный диод при прямом смещении. С другой стороны, напряжение остается постоянным для широкого диапазона тока при приложении к нему обратного напряжения.

Стабилитрон в качестве регулятора напряжения

На приведенном выше рисунке ток в диоде ограничен последовательным резистором, подключенным к цепи. Поскольку диод подключен к положительной клемме источника питания, он работает как устройство обратного смещения, которое также может работать в условиях пробоя. Обычно используется диод с высокой номинальной мощностью, поскольку он может выдерживать обратное смещение выше напряжения пробоя. Ток стабилитрона всегда будет минимальным, если применяется минимальное входное напряжение и максимальный ток нагрузки. Учитывая входное напряжение и необходимое выходное напряжение, мы можем использовать стабилитрон с напряжением, примерно равным напряжению нагрузки.

Стабилизаторы напряжения

Ток, протекающий через стабилитрон, уменьшается в пользу тока нагрузки, когда нагрузочный резистор подключен параллельно стабилитрону. Величина тока, протекающего в нем, важна, потому что это ключ к стабилизации. Глядя на вольтамперную кривую для стабилитронов, вы заметите резкое увеличение напряжения пробоя, что доказывает, что они лучше всего стабилизируют небольшие постоянные напряжения. Ток увеличивается, а сопротивление диода уменьшается. Поэтому напряжение на стабилитроне почти такое же. Обычно резистор подключают, чтобы убедиться, что максимально допустимая мощность рассеяния не превышена.

Преобразование переменного тока в постоянный

Диоды обычно используются для построения различных типов схем выпрямителей, таких как однополупериодные, двухполупериодные, с отводом от средней точки и мостовые выпрямители. Одним из его основных применений является преобразование переменного тока в постоянный.

Во время положительного полупериода входного питания анод становится положительным по отношению к катоду. Диод будет находиться в прямом смещении, что приведет к протеканию тока на нагрузку. Однако во время отрицательного полупериода входной синусоидальной волны анод становится отрицательным по отношению к катоду. Таким образом, диод будет находиться в обратном смещении, и ток в нагрузку не пойдет. Выходное напряжение будет пульсирующим постоянным током, когда и напряжение, и ток на стороне нагрузки имеют одну полярность. Нагрузка резистивная в положительном полупериоде, и напряжение на нагрузочном резисторе будет таким же, как напряжение питания. Ток нагрузки будет пропорционален приложенному напряжению, а входное синусоидальное напряжение будет на нагрузке.

Как работает диод?

Диод считается полупроводниковым устройством, имеющим два вывода и функционирующим как односторонняя дверь для электрического тока. Полупроводники могут быть проводниками или изоляторами. Их сопротивление можно контролировать, увеличивая или уменьшая его сопротивление, называемое легированием. Легирование – это процесс добавления в материал примесных атомов.

Существует два типа полупроводниковых материалов:

Материал N-типа — добавление количества мышьяка, фосфора, сурьмы, висмута и других пятивалентных элементов может привести к получению полупроводникового материала N-типа. У него есть дополнительные электроны. Его дополнительные отрицательно заряженные частицы перемещаются из отрицательно заряженной области в положительно заряженную область.

Материал P-типа — добавление некоторого количества алюминия, галлия, бора, индия и других материалов может привести к получению полупроводникового материала P-типа. Имеет дополнительные отверстия.

Наличие дырок означает отсутствие электрона и наличие положительного заряда. Каждый раз, когда электрон движется в дырку, он создает за собой еще одну дырку, поскольку они движутся в направлении, противоположном электронам. Сочетание материалов N-типа и P-типа образует соединение P-N. Вы можете увидеть область истощения по обе стороны от диодного перехода. Эта область обеднена свободными электронами и дырками. Электроны со стороны N-типа заполняют дырки на стороне P-типа.

Что такое зона истощения?

Область истощения образуется, когда на диод не подается напряжение, поэтому электроны из материала N-типа заполняют отверстия в материале P-типа вдоль соединения между слоями. В этой области материал N-типа или P-типа возвращается в исходное изолирующее состояние. Электричество не может течь в обедненную область, так как все дыры заполнены и нет свободных электронов или пустых мест для электричества.

Вы увидите соединение P-N, когда отверстия перемещаются со стороны P на материал N-типа и обнажают отрицательные заряды. Затем вы увидите, как дырки и электроны диффундируют на другую сторону. После этого начинает формироваться область истощения.

Диоды с прямым смещением и диоды с обратным смещением

Диоды специального назначения

Стабилитроны

Стабилитроны состоят из сильно легированного PN-перехода, который проводит ток в обратном направлении, когда определенное указанное напряжение является проводящим в обратном направлении. Он также позволяет току течь в прямом или обратном направлении. Он обычно используется для ограничителей перенапряжения, регулирования напряжения, опорных элементов и любых других коммутационных приложений и цепей ограничителя.

Диоды Шоттки

Диоды Шоттки имеют низкое прямое падение напряжения, но очень быстрое переключение. Между металлом и полупроводником образуется переход полупроводник-металл, который создает барьер Шоттки. Когда через диод протекает ток, на клеммах диода возникает небольшое падение напряжения. Чем ниже падение напряжения, тем выше КПД системы и выше скорость переключения. Чаще всего диод Шоттки применяется в радиочастотах, в выпрямителях в некоторых силовых приложениях и в смесителях.

Выпрямительные диоды

Выпрямительные диоды могут быть смещенными или несмещенными. Выпрямительный диод становится несмещенным, когда на него не подается напряжение. В это время на стороне P находится большинство дырок-носителей заряда и очень мало электронов, в то время как на стороне N больше всего электронов и очень мало дырок. С другой стороны, он становится смещенным в прямом направлении, когда положительная клемма источника напряжения подключена к стороне P-типа, а отрицательная клемма подключена к стороне N-типа. Это будет обратное смещение, когда положительный вывод источника напряжения подключен к концу N-типа, а отрицательный вывод источника подключен к концу P-типа диода. Через диод не будет протекать ток, кроме обратного тока насыщения, потому что обедненный слой перехода становится шире с увеличением напряжения обратного смещения. Выпрямительные диоды обычно используются в качестве компонента в источниках питания, которые преобразуют напряжение переменного тока в напряжение постоянного тока.

Сигнальные диоды

Сигнальные диоды обычно используются для обнаружения сигналов. Обычно они имеют низкий максимальный номинальный ток и средне-высокое прямое напряжение. Одним из наиболее распространенных применений сигнального диода является базовый диодный переключатель.

Германиевые диоды

Германиевые диоды имеют изначально низкое прямое падение напряжения, обычно 0,3 В. Низкое прямое падение напряжения приводит к низким потерям мощности и более эффективному диоду, который во многих отношениях лучше, чем кремниевый диод. Это более важно в средах с очень низким уровнем сигнала, например, при обнаружении сигнала от аудио до частот FM и в логических схемах низкого уровня. Германиевые диоды имеют больший ток утечки для германия при обратном напряжении, чем для кремния.

Соединительные диоды

Соединительные диоды — одни из самых простых полупроводниковых устройств. Но в отличие от других диодов, они не ведут себя линейно по отношению к приложенному напряжению. Диоды имеют экспоненциальную зависимость тока от напряжения. Он образуется, когда полупроводник P-типа соединяется с полупроводником N-типа, создавая потенциальный барьер на диодном переходе.

Три возможных условия «смещения» для стандартного переходного диода

1. Прямое смещение — потенциал напряжения подключается отрицательно к материалу N-типа и положительно к материалу N-типа через диод, что уменьшает ширину диода PN-перехода. .

2. Обратное смещение. Потенциал напряжения подключается положительно к материалу N-типа и отрицательно к материалу P-типа через диод, что увеличивает ширину PN-перехода диода.

3. Нулевое смещение – на диод PN-перехода не подается потенциал внешнего напряжения.

Надеюсь, эта статья помогла вам лучше понять, что такое диоды и как они работают. Не стесняйтесь оставлять комментарии ниже, если у вас есть вопросы о чем-либо!
