Схема простейшего диммера своими руками: Регулятор мощности на симисторе своими руками: простая схема

Содержание

Как подключать диммер: самостоятельный монтаж регуляторов напряжения


Как подключать диммер собственными руками? В принципе это не займет у вас много времени, чтобы заменить обычный выключатель света на многофункциональный диммер. Но прежде, чем приступать к работам для повышения комфорта в своем доме, вы должны модернизировать установленную раннее электропроводку, чтобы она соответствовала последним требованиям безопасности.

Схема подключения диммера — пошаговая инструкция как подключать диммер

Иногда возникает необходимость изменять интенсивность освещения. Делают это при помощи регуляторов яркости света, которые чаще называют «диммер». В следствии этого возникает справедливый вопрос — как подключать диммер собственноручно. Большая часть устройств монтируется вместо обычного выключателя — прямо в ту же монтажную коробку, да и выглядят многие похоже. Как же подключить диммер своими руками? Просто — в фазный провод последовательно с нагрузкой. Схемы установки регуляторов просты, справиться можно самостоятельно.

Сравнительно недавно единственной доступной возможностью регулирования яркости осветительных приборов была установка прибора под названием реостат. При этом мощность подобных реостатов была примерно на одном уровне с нагрузкой. Конечно, на это можно было бы закрыть глаза, однако при уменьшении яркости освещения расход электроэнергии никак не уменьшался – лишняя мощность попросту рассеивалась. Поэтому реостаты применялись для регулирования яркости лишь там, где в этом была потребность, к примеру, в театрах.

Однако ситуация кардинально изменилась с появлением на рынке полупроводников, известных как симистор и динистор. Именно на основе них и сконструированы современные диммеры, позволяющие быстро и удобно регулировать яркость освещения.

Как работает диммер

Основные сведения о диммерах

Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем. Исходя из этого, мы последовательно расскажем как подключать диммер.



Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).

Таблица. Некоторые виды диммеров

Виды диммеров Пояснение
Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы.
Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока.
Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. Задача диммера для светодиодов — оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков.
Сенсорный диммер Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления.
Поворотный диммер Предполагает легкое вращение поворотного элемента.
Нажимной диммер Предполагает многократное нажатие клавиши
Одинарный диммер Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу.
Групповой диммер Для регулирования сразу нескольких источников света.

Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.

Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.

Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.

Простая светодиодная лампа и диммер

Особенности устройства и как подключать диммер правильно

Поворотные диммеры разных производителей имеют одинаковое устройство – отличается лишь их качество. Также определенные различия могут присутствовать во внутреннем оснащении регуляторов: в конструкцию некоторых из них включаются дополнительные элементы, положительно влияющие на стабильность работы диммера и улучшающие плавность регулирования яркости освещения.

Работают диммеры по следующему принципу. Чтобы лампа освещения включилась, через симистор диммера должен пройти ток. Для этого между электродами упомянутого полупроводника должно возникнуть некоторое напряжение. Появляется оно следующим образом.


Схема подключения диммера для светодиодной ленты

При возникновении положительной полуволны происходит зарядка конденсатора посредством потенциометра. При этом от характеристик потенциометра напрямую зависит скорость заряда конденсатора. Ключевой же функцией потенциометра является изменение фазового угла. При повышении напряжения на конденсаторе до значения, достаточного для открытия полупроводников диммера, симистор открывается. На этом этапе происходит уменьшение его сопротивления, что позволяет осветительному прибору гореть до завершения полуволны. Отрицательная полуволна ведет себя аналогично положительной, т.к. динистор и симистор симметричны, поэтому направление тока для них не имеет принципиального значения.

В результате напряжение, поступающее на нагрузку, является «отголосками» полуволн, следующих друг за другом на частоте порядка 100 Гц. Именно из-за этого при включении осветительного прибора на минимальную яркость может появляться мерцание.


Схемы установки диммирующего устройства: а. с регулировкой из одного места, б. с двух мест сначала и конца комнаты, диммер используется в качестве проходного регулятора

Параметры конструктивных элементов регулятора могут меняться у разных компаний-производителей, однако принцип действия устройств от этого практически не меняется. Свойства резисторов и конденсаторов влияют лишь на характеристики точек зажигания, а также стабильность работы осветительного прибора. Так, наименьшая яркость света обеспечивается при минимальном значении сопротивления резистора, а наивысшая, соответственно, при максимальном.


Неправильно подключенный диммер все равно будет работать, однако в таком случае его работа будет также неправильной

В практическую схему разрешается включать любые симисторы, с учетом мощности нагрузки. Однако допустимое напряжение устройств не должно быть менее 400В, т.к. значение мгновенного напряжения в отечественных электросетях может «прыгать» вплоть до 350В.

Как выбрать диммер

Подключение и эксплуатация диммера: что должен знать каждый?


Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.


Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

  • регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
  • величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
  • диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т. к. это приведет к их очень быстрой поломке.


Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.


Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.


Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.


Схема диммера


Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки


Диммер в разобранном виде


Разобранный диммер


Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.


Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.


Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.


Затягиваем крепления


Одеваем все декоративные накладки и поворотное колесико


Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Источник: stroyday.ru

Выключатель с диммером для светодиодных ламп своими руками 220

Описание прибора под названием диммер, правила самостоятельной сборки, ТОП-3 лучших устройства для пайки и советы по выбору аппарата

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о сборке диммера своими руками:
  1. Какая деталь схемы – главный регулирующий элемент мощности устройства?а) Симистор.
    б) Димистор.
  2. В каком случае диод будет находиться в открытом состоянии?а) Под воздействием обратного напряжения.
    б) При получении прямого напряжения.
  3. Чем неполярный конденсатор отличается от других видов конденсаторов?а) Не нужно заботиться о соблюдении полярности.
    б) При настройке, полярность изменяется.
  4. При наличии постоянного и переменного резистора, обязательно ли подключать к схеме еще и потенциометр?а) Необязательно, достаточно только резистора.
    б) Эти приспособления – одно и то же.

Ответы:

  1. а) Симистор – основной элемент для регулировки напряжения – чем большая нагрузка будет использоваться, тем выше потребуется выбирать параметры детали.
  2. б) Диод открывается, когда на него поступает прямое напряжение, а при обратном — закрывается.
  3. а) При установке на схему неполярного конденсатора, можно не обращать внимания на правильность подключения полярности.
  4. б) Резистор и потенциометр – это один прибор, служащий для поглощения электротока.
Диммер

Не составит никакого труда отрегулировать яркость в помещении, где висит люстра с несколькими лампами накаливания. Потребуется нажать несколько кнопок – часть лампочек выключится или включится. Даже, когда на люстре имеется одна лампа, можно легко настроить яркость, уменьшив или увеличив подаваемое напряжение.

Со светодиодами эта задача становится сложнее, поскольку они работают в узком диапазоне напряжения — если он понизится, то и лампа сразу погаснет. Чтобы изменить яркость лампы из светодиодов, надо использовать диммер: ШИМ-контроллер, то есть широтно-импульсный модулятор мощности.

Определение: Диммер – прибор, подключаемый вместо стандартного выключателя, позволяющий производить плавную регулировку яркости внутри помещения.

Диммер для ламп накаливания и светодиодов ничем не отличается — нужно применять разные методы подключения.

5 элементов схемы регулятора света — диммера

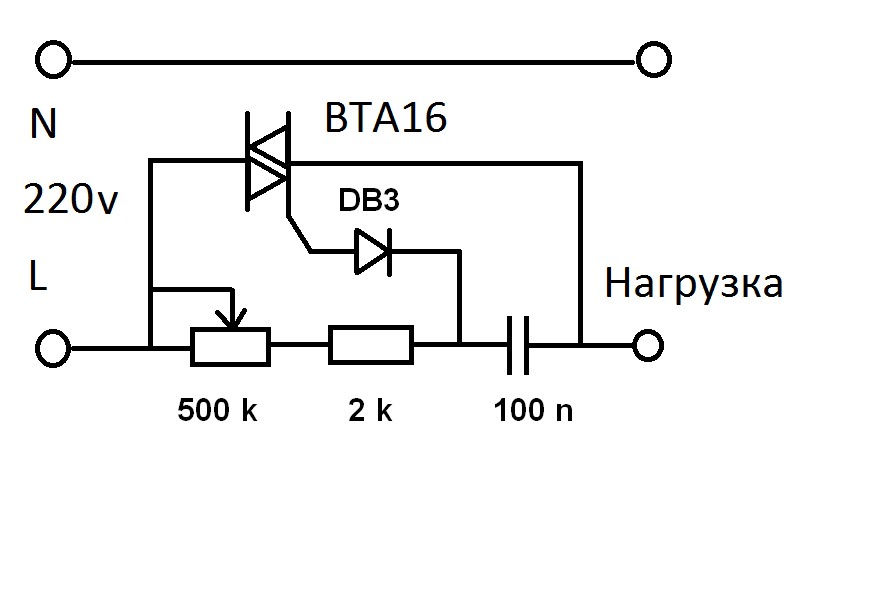

Схема диммера своими руками — регулятор мощности на симисторе

Перед тем как подключить диммер, нужно выяснить, какие элементы для электрической схемы диммера для светодиодной ленты  будем использовать. Все компоненты не дефицитные, а потому их можно найти в любом радиомагазине.

  1. Симистор называется триодным симметричным тиристором или триак. Это полупроводниковый прибор для коммутирующих действий в цепях с напряжением 220 вольт.
  2. Динистор. Это полупроводниковый прибор с двунаправленной проводимости. Иными словами, это два диода, подключаемые навстречу друг другу.
  3. Диод. Элемент для проводимости тока. Состоит из анода и катода. Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается.
  4. Неполярный конденсатор. Отличается от иных разновидностей тем, что его подключают, не соблюдая полярность. При эксплуатации полярность можно менять.
  5. Переменные и постоянные резисторы нужны для преобразования силы тока в напряжение или напряжение в силу тока. Могут ограничивать поступление электрического тока. Также прибор называют потенциометром.

Основным регулирующим устройством на схеме будет семестр. Чем больше нагрузка будет поступать на устройство, тем мощнее должны быть параметры симистора.

6 нюансов принцип работы

Перед началом сборки диммера своими руками, желательно разобраться в сути его работы.

  1. Когда схема будет подключаться к электрической сети дома, на неё будет подаваться напряжение в 220 вольт. Когда в синусоиде напряжения наступит положительный полупериод, через один из диодов и резистор начнёт поступать ток — произойдет зарядка конденсатора.
  2. Через какое-то время напряжение достигнет параметров, достаточных для пробоя динистора. Ток будет переходить через динистор и управляющий электрод симистора.
  3. Симистор открывается, а лампы, подключенные к нему — зажгутся.
  4. В тот момент, когда синусоида напряжения будет проходить через ноль, симистор закроется.
  5. При достижении синусоидой напряжения отрицательного полупериода, процесс повторяется.

Меняя уровень сопротивления в схеме, человек также изменяет полупериод открытия симистора. Таким образом, изменяется мощность лампочки, ее яркость – свет приглушается или увеличивается.

7 шагов сборки или как сделать диммер своими руками-регулятор мощности на симисторе

Для сборки диммера своими руками, нужно применять печатную плату. Используют обычный фольгированный текстолит с размерами 35 на 25 мм. Таким образом, размер блока значительно уменьшается, а потому он идеально поместится на место обычного выключателя. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.

Пошаговая сборка:

  1. Наносим на плату схему соединения. В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Нитрокраской следует нарисовать дорожки, а после определить место монтажных площадок, которые будут паяться.
  2. Протравливаем плату. Это делается раствором хлорного железа. Емкость нужна такая, чтобы плата не ложилась слишком плотно на дно — уголками она должна упираться в стенки сосуда. Когда начнётся процесс травления, платы периодически переворачиваем и помешиваем раствор. Если нужно сделать всё очень быстро, тогда раствор нагреваем до температуры примерно в 60 градусов.
  3. Проводим лужение, а после промываем плату спиртом.
  4. В отверстия, которые были предварительно проделаны, устанавливаем элементы, отрезаем лишние концы. Используем паяльник и фиксируем контакты. Подключение контактов диммера проводим очень аккуратно.
  5. Берем соединительные провода и припаиваем с их помощью потенциометр.
  6. Тестируем схему на лампах.
  7. Подключаем лампочку, включаем схему в сеть, начинаем вращать ручку потенциометра. Если схема собрана правильно, то уровень свечения изменится.

Как подключить вместо выключателя – 5 шагов

Обычно диммер устанавливают на место стандартных выключателей в доме. Монтаж производим на разрыв фазы последовательно с нагрузкой.

Фазу и ноль нельзя путать — в ином случае из строя выйдет электронная схема. Чтобы избежать подобной ошибки, при помощи индикатора выясним, где находится фаза, а где — ноль.

Алгоритм действий:

  1. Отключаем вводный автомат и обесточиваем комнату, где будет устанавливаться диммер.
  2. Из монтажной коробки в стене вытаскиваем выключатель.
  3. Подаем напряжение и на проводах маркером или изолентой помечаем ноль и фазу.
  4. Снова отключаем питание. Входные клеммы на диммере подключаем к фазе, а выходные — к нагрузке.
  5. При подключении диммера для светодиодной лампы в 220В с дистанционным управлением необходимо убедиться, что он устанавливается непосредственно перед контроллером ламп. То есть, от диммера выход станет идти на вход контроллера.

Инструкция поясняет, как поставить диммер на светодиодные лампы. Можно дополнительно изучить информацию в интернете о том, как установить диммер своими руками. Видео-инструкции ответят на оставшиеся вопросы.

Варианты подключения

Диммер своими руками — регулятор мощности на симисторе

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

  1. Перед началом операции, обязательно нужно подобрать хороший паяльник. Обычный, что лежит в гараже, не подойдет из-за своей мощности. Диапазон напряжения приспособления для пайки плат и проводков — 15-30 Ватт. Большую мощность использовать запрещено, иначе плата сгорит.
  2. Перед началом работы, плату качественно зачищаем для хорошего соединения всех элементов. Для обработки смешиваем мыло с водой, обмакиваем салфетку в раствор и тщательно протираем плату. Металл после обработки очень хорошо очищаем от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине электротоваров. Участок зачищается до появления металлического блеска.
  3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

ТОП-3 паяльников для плат

Чтобы собрать качественную схему, что будет служить долгие годы, приобрести желательно хороший аппарат для пайки. На рынке известны производители, сумевшие доказать качество своей продукции:

  1. Немецкая компания Ersa. Пальники очень хорошие, но у производителя есть существенный недостаток – продукция продается по большой цене, а потому приобретают в основном для профессионального использования.
  2. Quick – китайская компания, не уступающая по качеству, но выпускающая модели по приемлемым ценам.
  3. Бюджетный вариант Luckey. Такая модель – идеальна для новичков. Но нельзя оставлять прибор без присмотра – бывали случаи возгорания.

Посмотрите на картинке укомплектованный паяльник для микросхем:

Паяльник

Чтобы выбрать хороший паяльник для плат, нужно внимательно посмотреть на его основные характеристики. Мощность в 10 Вт подойдет для сборки простых микроплат – достаточный уровень нагрева и не придется беспокоиться о перегреве схемы. Для бытовых условий же приобретают на 20-40 Вт. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Деревянная ручка

Особое внимание уделяйте изучению ручки. Она не должна нагреваться при работе – иначе пострадают руки. Желательно выбирать эту деталь из древесины. Пластик нагреется очень скоро, а эбонит утяжелит весь прибор и работать с маленькими деталями будет неудобно. Поэтому дерево – наиболее подходящий вариант как с точки зрения устойчивости к нагреву, так и удобства.

Жало

На жало тоже обращайте внимание при покупке. Медь – самый подходящий вариант, поскольку его будет проще обрабатывать, очищать от прилипшего нагара. Часто выпускаются модели с набором жал, различающихся по форме. Для пайки микросхем это весьма удобно – появляется возможность регулирования длины. Прямое жало подходит для обучения новичков, но опытные пользователи могут применять и с различными загибами под разными углами.

Ответы на 5 часто задаваемых вопросов о пайке

  1. Сколько времени держать нагретый аппарат на схеме, чтобы детали надежно зафиксировались? – 4 секунд достаточно.
  2. Сколько добавлять припоя? – Главное – покрыть контакт полностью. Обычно хватает и капли.
  3. Пайка должна получиться блестящей или матовой? – Ближе к блестящей на вид.
  4. Нужно применять средства защиты? – Защитные очки.
  5. Какую температуру выдерживает микросхема? – Не больше 230 градусов.

Как избежать 3 ошибки при работе

  1. Когда самостоятельно изготовленное оборудование перестало включать освещение в комнате, проверяем его предохранитель. Он выходит из строя при перепадах напряжения. Положительный момент – весь удар предохранитель берет на себя и остальные части схемы не пострадают. В случае поломки, его заменяем на новый и продолжаем пользоваться прибором.
  2. Если перегорела лампа и диммер перестал работать, то из строя вышел уже симистор. Эта проблема более серьезная. Придется отсоединить старый и припаять новый симистор так, чтобы не повредить остальные элементы.
  3. Если при устранении неполадок, диммер  по-прежнему не функционирует, то проблема, возможно, кроется в электропроводке внутри помещения. В таком варианте используем мультиметр и проверяем цепь.

Это наиболее распространенный ошибки в работе прибора, которые потребуется устранить для правильного функционирования прибора.

При покупке диммера в магазине желательно брать следующие образцы:

  1. Sonoff диммер.
  2. Диммер Werkel для световых ламп.
  3. Диммер Modbus.
  4. Диммер Kaoyi kht 234g.
  5. Диммер Makel.
  6. Диммер легранд валена.

Схемы подключения диммера в квартире

Вступление

О типах диммеров я рассказывал в прошлой статье Что такое диммер (светорегулятор). Тема в этой статье, схема подключение диммера. Посмотрим схему подключения, для активной нагрузки «без» и «с» пультом дистанционного управления.

Купить диммер можно в любом хозяйственном магазине. Кстати, при покупке обратите внимание, как упростили нашу жизнь штрих коды на товарах. Без использования этикеток со штрих кодами и оборудования для его считывания, не обходится ни одна точка законной торговли. Если вы живете в городе Алматы и заинтересованы в оборудовании изготовления и считывания штрих кодов обращайтесь в компанию A-TRADE.

Про схемы подключения диммера

Можно было бы разделить схемы подключения диммера по типу регулируемой нагрузки. А именно,

  • для активной и реактивной нагрузки;
  • для ламп накаливания, люминесцентных ламп и светодиодных лент и ламп.

Однако сами схемы подключения диммера для различных типов нагрузки не меняются, меняются лишь типы диммеров. Так как диммер это готовое изделие, то, как у готового изделия у него есть клеммы подключения, которые и должны быть важны при подключении. Например:

Вот простая схема подключения диммера для светильника с лампой накаливания или энергосберегающей лампы. Фазный приходящий провод идет на клемму диммера с маркировкой «L». Отходящий провод от диммера идет на светильник (лампу). Нулевой провод, обходя диммер, идет сразу на светильник.

Для конкретного светорегуляторы, схемы подключения будет такой же, только могут смениться обозначения клемм.

Если мы посмотрим, на схему подключения диммера для светодиодной ленты, то она будет аналогичной. Дополнится схема лишь блоком (блоками) питания которые будут стоять между питанием и диммером.

Вот еще одна более объемная схема, взятая из германского источника для подключения нескольких светодиодных лент.

Повторюсь, принципиально схемы подключения не меняются, меняются лишь типы диммеров.

Схема диммер + выключатель

Если вам нужно диммер совместить с выключателем, можно купить диммер с кнопкой выключения или собрать такую схему. При сборке до диммера на фазный провод нужно установить прерыватель, то есть простой выключатель освещения.

диммер с выключателемсхема диммер с выключателем

Схема подключения диммера с пультом управления

Опять, нет никаких хитростей, если вам нужно управлять освещенностью с помощью пульта. У вас нет вариантов, вам нужно купить диммер с пультом управления. Далее. Подключаете диммер по обычной схеме, а пульт управления работает, взаимодействуя со схемой диммера. Всё просто, вы же НЕ подключаете отдельно пульт управления к телевизору.

Схема подключения двух диммеров

Если вам нужно управлять освещенностью с двух точек, не путаем с включением/выключением с двух точек, то диммеры сработают при параллельном подключении. Не уверен, что это верно, для диммеров со сложными схемами управления.

Диммер и двухклавишные выключатели

Если у вас стоит люстра с комбинациями включения/выключения, 2+1, 3+2 и т.д., то, как поведет себя поворотный диммер установленный на одну клавишу не знаю. А чтобы диммер работ нормально покупаете диммер с возможностью подключения двух клавишного выключателя и используете такую схему.

Важно! Расстояние от диммер до выключателя не должно превышать, обычно, 20 метров (зависит от производителя).

Схема подключения диммера с кнопкой

Есть диммеры для дополнительного подключения удаленной кнопки управления. У них есть дополнительная клемма для такого подключения:

Диммер Легранд с кнопкой

Удалённость кнопки от диммера не более 50 метров (зависит от производителя).

Это все схемы подключения диммера на сегодня.

©Ehto.ru

Еще статьи

Похожие посты:

разновидности, где используются и как сделать светорегулятор ламп накаливания самому

Светорегуляторы или диммеры сегодня являются если не обязательным, то весьма распространенным атрибутом любого объекта. Изменение освещенности – это не только эстетично и комфортно, но и достаточно экономично в плане потребления электроэнергии. Имея широкий функционал и относительно невысокую стоимость, современные регуляторы легко устанавливаются, а самые простые диммеры для ламп накаливания можно собрать даже своими руками.

Какие бывают и как работают

Практически все существующие на сегодня диммеры являются электронными и работают по одному принципу – фазо-импульсному. Для того чтобы этот принцип понять, необходимо вспомнить, что такое переменный ток. Зависимость величины напряжения в обычной розетке от времени будет выглядеть так:

Осциллограмма переменного напряжения в бытовой розетке

На графике хорошо видно, что величина напряжения постоянно изменяется от 0 до 220 В. Скорость этого изменения постоянна и в нашей стране составляет 50 раз в секунду (50 Гц.). Именно этими импульсами и питается лампа накаливания. Что произойдет, если лампочка будет подключена к сети не постоянно, а лишь на время, отмеченное на следующем графике зеленой штриховкой?

Нагрузка подключается к сети только на половину каждого полупериода сетевого напряжения

Вполне очевидно, что средняя энергия, протекающая через спираль, будет вдвое меньше, а значит, яркость лампы уменьшится. Таким образом, изменяя время и «место» подключения лампочки к синусоиде переменного напряжения, можно изменять рассеиваемую на ней мощность в практически неограниченных пределах – от 0 до 100%:

Ограничение мощности на лампе до 75%, 50% и 25% фазо-импульсным методом

Именно так и делает диммер – вычисляет начало каждого полупериода сетевого напряжения, ждет определенное время и подключает лампу до тех пор, пока текущий полупериод не закончится. Время, которое прибор «ждет», естественно, может регулироваться пользователем. По методу регулировки диммеры различаются на 2 типа:

  1. Механические.
  2. Электронные.

Оба этих типа, конечно, имеют «электронную» начинку, поскольку никакая механика не сможет подключать нагрузку со скоростью в миллисекунды.

Но вот управление электронным узлом у приборов первого типа механическое – при помощи обычной поворотной ручки. Полностью электронные устройства нередко оснащаются микроконтроллерами и позволяют регулировать освещенность управляющими электрическими сигналами. Это не только удобнее и надежнее (обычная кнопка много долговечнее поворотного реостата), но и позволяет реализовать множество дополнительных функций, основные из которых:

  • дистанционное управление, в том числе и беспроводное;
  • независимая регулировка из нескольких мест;
  • работа по заранее заданной программе;
  • автоматическое изменение мощности в зависимости от внешних факторов, к примеру, освещенности на объекте.

Светорегуляторы с механическим, электронным и беспроводным управлением

Как подключить диммер

По сути, практически любой диммер является двухполюсником, а монтаж его не сложнее установки обычного выключателя. Более того, большинство регуляторов даже установочные размеры и крепежные элементы имеют те же. Таким образом, заменить как внутренние, так и накладные выключатели на диммер можно при помощи обычной отвертки, демонтировав первый и установив на его место второй соответствующего типа.

Установить диммер на место обычного выключателя можно при помощи обычной отвертки

Электрическое соединение светорегулятора со светильником тоже несложно и даже не требует изменения проводки – ничего не придется штробить, вырезать или прокладывать. Достаточно просто отсоединить провода от выключателя и подключить к диммеру. При этом прибору абсолютно все равно, какой стороной и в разрыв фазы или нуля он будет установлен. В схеме, приведенной ниже, регулятор установлен в разрыв фазного провода просто из соображений электробезопасности (светильник можно ремонтировать, выключив свет).

Схема подключения диммера к домовой проводке

Несмотря на всю простоту установки светорегулятора, при работах с проводкой необходимо соблюдать технику электробезопасности.

Прежде чем заниматься модернизацией домового освещения, следует обязательно отключить автомат на вводе в квартиру и повесить соответствующую предупреждающую табличку.

Управление лампой из двух мест

Нередко при модернизации объекта возникает желание сделать управление освещением из двух мест. Два проходных выключателя решают задачу включения/выключения, но как быть с плавной регулировкой яркости? Для реализации этой задумки существуют так называемые проходные диммеры. Схема их включения несколько сложнее обычной, но она легко реализуема без привлечения профессионалов:

Схема управления лампой из двух мест при помощи проходных светорегуляторов

Возможно, возникнет ситуация, когда в распоряжении есть проходные диммеры, но нужен обычный. В этом случае совсем необязательно бежать в магазин и тратиться на новую покупку:

Схема использования проходного диммера в качестве обычного

Область применения светорегуляторов

Кроме своего основного назначения – регулировки яркости ламп накаливания, в том числе и галогенных, – приборы могут исполнять роль регуляторов мощности, коими, по сути, и являются. Но в связи с особенностями принципа регулировки, применение диммеров в качестве регуляторов достаточно ограничено. Какой же тип нагрузки может коммутировать классический светорегулятор, а какой нет?

Люминесцентные лампы

Ввиду иного принципа работы управлять яркостью газоразрядных ламп намного сложнее. Но конструкторы современных энергосберегающих ламп частично обошли эту проблему, создав специальный диммируемый балласт. Обычно диапазон регулировки яркости люминесцентных ламп составляет 20-100%, но и этого вполне достаточно. Как отличить диммируемую лампу от обычной – для этого достаточно взглянуть на упаковку. Все лампы, яркость которых можно регулировать, маркируются специальным значком или надписью DIMMABLE (диммируемая):

Яркость этой люминесцентной лампы можно изменять при помощи обычного светорегулятора

К сожалению, найти диммируемую газоразрядную «энергосберегайку» достаточно сложно, но в продаже они есть.

Светодиодные светильники

Здесь картина та же, что и с люминесцентными лампами. Если драйвер питания светодиодов, встроенный в лампу или светильник, предусматривает использование регулятора, то яркость изменять можно. Иначе – нет.

В отличие от газоразрядных, светодиодные диммируемые лампы широко распространены и купить их можно без проблем. Правда, стоимость такой лампы несколько выше, чем обычной.

Диммируемая светодиодная лампа

Нагревательные приборы

Поскольку все нагреватели – устройства инерционные и являются активной нагрузкой, использовать светорегуляторы для регулировки их мощности можно без ограничений. Можно использовать диммер для регулировки температуры жала паяльника, электрокамина, плиты, теплого пола без всяких опасений. Единственное условие – мощность электроприбора не должна превышать максимальной мощности регулятора, которую можно прочитать на корпусе устройства.

Этот регулятор может коммутировать электроприборы мощностью до 450 Вт

Устройства с трансформаторным питанием

Теоретически регулировать напряжение на трансформаторной аппаратуре можно, но при этом сильно падает КПД трансформатора, который может не выдержать тока нагрузки и сгореть. Кроме того, в выходном напряжении трансформаторных источников питания появляется большое количество импульсных и высокочастотных помех, которые сильно влияют на работу электроники и могут сделать ее совершенно неработоспособной. Таким образом, учитывая все риски и неудобства, питание трансформаторов через фазо-импульсные регуляторы можно считать неоправданным и даже опасным, хотя в лабораторных конструкциях и самоделках оно нередко и вопреки рекомендациям профессионалов весьма успешно используется.

Приборы с импульсными блоками

Сегодня подавляющее большинство бытовой электроники имеют так называемые импульсные блоки питания (ИБП). Можно ли питать такие приборы через диммеры? С первого взгляда – можно. Все равно переменное напряжение в «импульснике» сперва превращается в «постоянку», а потом преобразуется.

На практике оказывается, что нельзя, причем категорически. В процессе регулировки диммер выдает огромное количество импульсных выбросов и разночастотных помех. Стандартные фильтры ИБП с ними не справляются, и вся эта «красота» благополучно отправляется на высоковольтный преобразователь, который от привалившего счастья просто сгорает. Кроме того, ни один фазо-импульсный регулятор не предназначен для работы на емкостную нагрузку, коей и является ИБП. В результате мгновенно и однозначно дополнительно выгорает самая дорогая деталь в регуляторе – симистор.

Электрические двигатели

Здесь дело обстоит намного лучше, чем с электроникой. Подключив светорегулятор к коллекторному двигателю, можно весьма успешно изменять его обороты без каких-либо последствий. Кстати, регулятор оборотов обычной электродрели, выполненный в виде нажимной кнопки, по схемотехнике и принципу работы не что иное, как самый настоящий диммер с фазо-импульсным управлением.

Кнопка регулировки оборотов дрели, устроенная так же, как и диммер

Регулятор освещенности своими руками

Собрать простой регулятор освещенности несложно и своими руками. Для этого потребуется всего несколько радиодеталей, минимум знаний по радиотехнике и умение держать в руках паяльник.

Простой диммер для люстры

Несмотря на свою простоту, эта конструкция вполне надежна и позволит регулировать яркость ламп или нагревательных приборов от 0 до 100%. При этом мощность нагрузки может достигать 500 Вт.

Схема диммера для ламп накаливания, где:

  • R1 – 500 к;
  • R1 – 4.7 к;
  • C1 – 0.1 мкФ х 400 В;
  • VD1 – DB3;
  • VS1 – BT136-600E.

Главным ключевым элементом схемы является симистор BT136-600D, который управляется импульсами с цепочки R1, R2, C1. Работает схема следующим образом. При подключении к сети и при появлении в ней полуволны переменного напряжения начинает заряжаться конденсатор С1. Скорость его зарядки зависит от положения движка переменного резистора R1.

Как только напряжение на конденсаторе достигнет напряжения пробоя динистора VD1, он откроется. Одновременно откроется симистор и останется в таком положении до окончания полуволны. В начале следующей полуволны процесс повторится. Таким образом, при каждой волне сетевого напряжения симистор будет открываться не сразу, а с задержкой, которая будет зависеть от скорости зарядки С1. Чем медленнее заряжается конденсатор, тем позже открывается ключ и соответственно меньшая часть волны проходит на нагрузку.

Вместо симметричного динистора DB3 (используется в газоразрядных «энергосберегайках») можно использовать любой другой на напряжение пробоя 20-40 В. На замену подойдут, к примеру, HT-32, BAT54, STB80NF10T4. Конденсатор С1 должен быть неполярным на рабочее напряжение – не ниже 400 В. Если мощность нагрузки не превышает 150 Вт, то симистор устанавливать на радиатор не нужно.

Регулятор на микросхеме

Благодаря использованию отечественной интегральной микросхемы ГРН-1-220 этот регулятор получился настолько простым, что собрать его сможет практически каждый, имеющий минимальные знания в электрике. Для этой конструкции понадобятся всего два элемента – собственно микросхема и переменный резистор, при помощи которого и регулируют яркость лампы.

Схема регулятора яркости на микросхеме ГРН-1-220

Если светильник имеет мощность более 400 Вт, то в схему можно добавить мощный симистор, к примеру, КУ208Г. При этом суммарная мощность ламп может достигать 1.5 кВт. Важно не забыть поставить сам симистор на небольшой радиатор.

Схема мощного регулятора яркости ламп накаливания 220 В

Эту же схему можно использовать и в качестве регулятора оборотов коллекторного двигателя. Таким образом, собрать диммер самостоятельно вполне реально, главное – сделать все правильно, во избежание нежелательных последствий.

Инструкция по монтажу своими руками

Даже сегодня многие еще не знают, что это за устройство – диммер, для чего он нужен и как его правильно устанавливать. Сегодня мы попытаемся детально все это объяснить, также будет приведена схема подключения диммера (точнее, даже сразу несколько возможных схем) и пошаговая инструкция по установке своими руками.

Схема подключения диммера

Содержание статьи:

Современный ассортимент диммеров, присутствующий на прилавках магазинов световой техники, огромен, а потому выбрать подходящий вариант – достаточно сложная задача. Мы рассмотрим особенности и разновидности данного прибора, но вначале отметим один важный момент. Диммер (или светорегулятор) – это устройство, предназначающееся для плавного регулирования яркости освещения и, как правило, его устанавливают вместо простого выключателя.

Схемы и способы подключения диммера

Вариантов подключения диммера к осветительной сети есть несколько, но мы приведем лишь наиболее используемые на сегодняшний день схемы.

Схема первая

Самая простая, так как речь здесь идет о монтаже регулятора вместо традиционного выключателя. Для начала клавишный переключатель следует демонтировать (разумеется, заранее его обесточив). Для этого снимается крышка клавиши обесточенного приспособления – именно под ней располагаются фиксирующие корпус винты. В отсутствие пластиковой коробочки ее в обязательном порядке необходимо установить после демонтажа размыкателя. Это может быть и простая коробка – такая, что применяется для розеток.

Если же данная схема подключения диммера применяется в отношении моноблочной модели, то технология та же – фазный кабель ставится в разрыв. Он должен подключаться к клемме, которая обозначается буквой L и имеет стрелку, направленную кверху. Что же касается второго кабеля, то его необходимо подключить уже к другой клемме (волнистая линия с наклонной стрелочкой).

Обратите внимание! Стоит еще раз напомнить вам о том, что в этом пункте описывается наиболее простой способ подключения светорегулятора, а потому и применяются он в преимущественном большинстве случаев (особые навыки для работы в данном случае не требуются). Грубо говоря, технология здесь практически идентична процедуре замены розетки либо же выключателя.

Схема вторая

Данная схема уже несколько сложнее (но при этом и гораздо удобнее) и применяется, как правило, для спален. Особенность – в последовательном подключении переключателя и светорегулятора к одному фазному кабелю, идущему на осветительный прибор. Стоит помнить, что первым в данной линии должен располагаться именно выключатель, а уже после него – сам диммер. Самый популярный вариант – это монтаж выключателя рядом с дверью, а диммера – около кровати.

Главное достоинство данной схемы состоит в том, что вы как пользователь получите возможность регулировки/отключения освещения, даже не вставая с кровати! А если, покидая помещение, вы для выключения света воспользуетесь размыкателем, а, вернувшись и повторно его включив, то заметите, что уровень яркости освещения тот же, что вы установили до этого.

Видео – Как установить диммер вместо выключателя

Схема третья. Проходной выключатель

По праву считается самым сложным вариантом, поскольку подразумевает монтаж проходного выключателя. Невзирая на то, что процесс монтажа отличается повышенной сложностью, удобство схемы очевидно, а потому она нередко применяется для сквозных помещений, длинных коридоров, лестниц между этажами и иных похожих мест. Если говорить кратко, то суть данного способа регулировки интенсивности освещения заключается во включении света в одном месте и последующем выключении уже в другом.

На заметку. Если в схеме будет присутствовать три размыкателя (или больше), то провод, который к ним прокладывается, должен быть четырехжильным.

Чем еще особенны проходные выключатели? А тем, что являются, по сути, больше переключателями – они могут переключаться между линиями, а потому включаются при любом расположении клавиши. Можно провести аналогию с железнодорожными стрелками. А вот схема подключения диммера с проходным размыкателем представлена ниже. Фаза, как можно заметить, идет на первый выключателя, в то время как на осветительный прибор идет уже с другого. Для объединения размыкателей между собой используется двухжильный кабель.

Важная информация! Никто не соединяет проходные выключатели напрямую! Это необходимо делать только через распределительную коробку, в которой кабели соединяют попарно.

А сейчас рассмотрим, как в подобной цепи будет функционировать светорегулятор. Его необходимо подключать после последнего размыкателя, благодаря чему интенсивность освещения будет беспрепятственно регулироваться вне зависимости от положения выключателей. Однако если диммер выключить, то свет погаснет и, что характерно, никак не будет реагировать на проходные размыкатели (и неудивительно, ведь вы разомкнете цепь).

Как правильно установить диммер – подробная инструкция!

В итоге хотелось бы ознакомиться с процедурой установки регулятора вместо простого выключателя. Сам процесс замены в данном случае ничего сложного собой не представляет, поскольку оба устройства монтируются почти по аналогичной технологии. Все, что от вас требуется – хорошо с этой технологией ознакомиться, а также действовать в соответствии с приведенным ниже руководством.

Шаг №1. Для начала отключите подачу электроэнергии, также можете дополнительно проверить, действительно ли отключили ее, используя для этого особую индикаторную отвертку.

Шаг №2. После этого можете снять кнопку размыкателя, который установлен.

Шаг №3. Теперь открутите шурупы, которые крепят декоративную рамку размыкателя, после чего снимите ее.

Шаг №4. Открутите крепежные шурупы, извлеките механизм устройства из монтажной коробочки. Сам светорегулятор, к слову, вы впоследствии сможете установить в эту же коробочку.

Шаг №5. Открутите электрические кабели, которые подключены к выключателю.

Шаг №6. После этого вы увидите пару свободных проводов.

Первый провод (а она будет фазным) подключается к самому размыкателю, в то время как другой – к осветительному прибору. Внимательно ознакомьтесь со схемой, которая представлена в инструкции изготовителя к светорегулятору; либо, как вариант, эта схема может присутствовать на крышке корпуса прибора.

Как мы уже неоднократно упоминали выше, при работе с диммером необходимо действовать в строгом соответствии с последовательностью подключения, которая рекомендуется изготовителем. Так, фазный провод (а здесь он обозначается красным) подсоединяется к клемме светорегулятора (она обозначается маркировкой  L-in). Второй же кабель (в данном случае оранжевого цвета) должен подсоединяться к уже другой клемме – L-out.

Шаг №7. Поместите диммер в оставшуюся монтажную коробочку. Для выполнения этой несложной операции осторожно загните кабели, введите диммер в подрозетник. После этого затяните винты, установите декоративную рамку, закрепите ее с помощью соответствующих винтов. Теперь остается только установить регулирующее колесико.

Шаг №8. По завершению установки проверьте регулятор на предмет работоспособности – для этого потребуется возобновление подачи электроэнергии. Прокрутите ручку устройства, пока не услышите характерный щелчок, двигаясь в направлении, противоположном движению часовой стрелки. Когда этот самый щелчок прозвучит, напряжение на лампочках должно возрасти, свидетельством чего станет постепенное увеличение яркости освещения.

Все, устройство подключено и, в чем вы уже успели убедиться, работает вполне нормально. Теперь можно начинать полноценную его эксплуатацию!

Принцип действия и основные разновидности диммеров

Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.

Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.

Классификация диммера по типу исполнения

С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.

  1. Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
  2. Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
  3. С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).

Классификация диммеров по способу управления

Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.

  1. Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
  2. Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
  3. Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.

Обратите внимание! Еще не так давно появились сенсорные светорегуляторы, быстро обретшие популярность из-за того, что выглядят очень даже современно. Подобные устройства могут с легкостью вписаться практически в любое оформление (в особенности, если речь идет о стиле хай-тек).

Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.

Классификация по виду ламп

Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.

Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.

Видео – Правила подключения ламп к диммеру

А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.

Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.

Видео – Несколько слов о диммере для светодиодов

Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).

Обратите внимание! Выбирая светорегулятор, принимайте во внимание не только конкретную разновидность ламп, которые будут с данным устройством применяться, но также и предельную расчетную нагрузку. Помимо этого, советуем отдавать предпочтение моделям с запасом мощности.

Ключевые преимущества использования светорегуляторов

Описываемое в статье регулируемое освещение имеет массу достоинств, если сравнивать его с однополюсным. Рассмотрим их.

  1. Экономия. Каждый месяц вы будете тратить на оплату счетов за электроэнергию примерно на 5-8 процентов меньше.
  2. Если вы подключите к терморегулятору флуоресцентные лампы, то цветовая гамма освещения получится более прохладной и мягкой.
  3. Кроме того, вы можете создать в помещении идеально подходящую атмосферу (к примеру, для просмотра фильмов или детских игр).
  4. Срок эксплуатации ламп при использовании диммеров заметно увеличивается. Как минимум, на 25 процентов.

Как же выбирать правильный светорегулятор? Убедитесь в том, что выбранная вами модель рассчитана на суммарную мощность осветительных приборов. Например, для стандартного 600-ваттного прибора явно будет слишком много 10-ти лампочек на кухне по 100 ватт каждая.

Требования и советы по эксплуатации

Перед тем как установить и подключить прибор (а схема подключения диммера будет рассмотрена несколько позже), вы должны ознакомиться с основными требованиями и рекомендациями. Все они приведены ниже.

  1. Если подключается светодиодный диммер, то мощность осветительного прибора, который с ним используется, должна составлять минимум 40 Вт. Так, в случае меньшей мощности эксплуатационный срок вашего изделия заметно сократится.
  2. Также важно, чтобы мощность светорегулятора была большей, нежели суммарная мощность всех светильников.
  3. Категорически не рекомендуется устанавливать прибор в комнате, в которой температура воздуха составляет более 25-ти градусов. Дело в том, что перегрев отрицательно отразиться на последующей работе.
  4. В случае подключения светорегулятора к светодиодам прибор должен подбираться исключительно высококачественный. В противном случае он может попросту не справляться с регулировкой освещения.
  5. Наконец, в случае подключения прибора к люминесцентным светильникам должно, как уже отмечалось выше, подбираться особое приспособление.

Обратите внимание! Если вы намерены самостоятельно подключить светорегулятор, то в обязательном порядке должны придерживаться всех вышеназванных требований. Сделав все это, вы заметно продлите эксплуатационный срок данного устройства.

А как насчет диммеров для потолочных вентиляторов?

Если вы будете покупать регулятор для того, чтобы управлять работой потолочного вентилятора, то ни в коем случае не отдавайте предпочтение стандартной модели, поскольку срок его (вентилятора) службы существенно уменьшится, более того, он может даже перегореть в рекордно короткое время. Есть несколько разновидностей типичных диммеров, которые допускаются к использованию вместе с потолочными вентиляторами (с переменной скоростью вращения, тихие трех- и семискоростные полюса, прочие).

В качестве небольшого заключения

Теперь вы знаете о том, что собой представляет светорегулятор, как он функционирует и какие его разновидности существуют. Помимо того, вы знаете, какой должна быть схема подключения диммера в той или иной ситуации, а также как правильно произвести установку описываемого в статье устройства. Поэтому в конце статьи еще раз обратим ваше внимание на том факте, что простые светорегуляторы запрещается применять вместе с энергосберегающими лампами – дело в том, что в подобной ситуации их эксплуатационный срок заметно сократится! Вместо этого отдавайте предпочтение специальным диммерам либо, как вариант, вовсе откажитесь от их применения.

На этом все, удачи вам во всех ваших начинаниях! И не забудьте посмотреть еще один тематический видеоролик, который приведен ниже.

Видео – Особенности правильного выбора диммера

Простой диммер для светодиодной ленты | Hackaday.io

Когда-то на промо-акции я купил несколько светодиодных лампочек USB-портов примерно за доллар. Они удивительно яркие, демонстрируя, насколько повысилась эффективность светодиодов со временем. Я видел, что светодиодные ленты на eBay стоят около доллара за метр, так что они тоже стали намного дешевле. На полоске размещены светодиоды SMD, сгруппированные по 3с, с токоограничивающим резистором в каждой группе. Напряжение на шине - 12 В. Согласно спецификациям, они потребляют 4,8 Вт / м, что означает 400 мА. Поскольку имеется 20 групп / м, это означает, что светодиоды работают при 20 мА.Регулировка яркости осуществляется широтно-импульсной модуляцией. Полосу можно отрезать по длине между группами.

Их не следует путать с рождественскими светодиодными украшениями. Они намного ярче и предназначены для светодиодного освещения. Они бывают разных цветов, а также теплого и холодного белого цвета. Цветные предназначены для эффектов или для смешивания RGB для получения желаемых цветов. Я выбрал 5 метров холодного белого цвета, чтобы осветить кухонную стойку.

Для управления яркостью светодиодной ленты я остановил свой выбор на олдскульном ШИМ-генераторе на базе маститого таймера 555.Почему? Основная причина - память. Положение потенциометра запоминает уровень, на котором вы его оставили перед выключением. Если я использую MCU, мне придется принять меры, чтобы сохранить уровень в энергонезависимой памяти при выключении питания.

Конечно, если бы я управлял несколькими полосами, хотел получить эффекты рампы или более сложные функции, то MCU был бы подходящим. Я бы использовал поворотный энкодер для генерации цифровых импульсов для увеличения или уменьшения уровня и использовал бы нажимной переключатель для выбора полосы, таким образом не нужно было бы преобразовывать из аналогового в цифровой.Я бы, наверное, еще прикрепил дисплей для индикации выбранной полосы и настройки яркости. Это был бы простой проект MCU, и почти любой MCU справился бы с этой задачей.

Я хотел, чтобы частота была примерно постоянной для всех уровней. Я нашел здесь хитрую схему. Он использует таймер 555 в нестабильном режиме. Я немного изменил и перерисовал схему в Kicad, чтобы избежать проблем с авторскими правами при публикации исходного изображения.

Пути зарядки и разрядки проходят через управляющие диоды к обеим сторонам дворника потенциометра.Поскольку период пропорционален сумме сопротивлений на каждой стороне дворника, которые складываются в общее сопротивление дорожки, период и, следовательно, частота примерно постоянны во всех положениях дворника. Выбранные значения обеспечивают нестабильную работу на частоте около 1,3 кГц, достаточно высокой, чтобы не вызывать видимого мерцания. Силовой диод и конденсатор, а также байпасный конденсатор необходимы для предотвращения воздействия шума источника питания, возникающего при переключении больших токов, на точку срабатывания 555.В более раннем прототипе их упущение приводило к преждевременному включению 555 на низких уровнях, что делало невозможным полное затемнение полосы, даже если это работало только на пилотном светодиоде. Контрольный светодиод и токоограничивающий резистор не являются обязательными; они для отладки.

Генератор ШИМ питает модуль переключателя мощности CMOS, предназначенный для таких приложений, и стоит около доллара на eBay. Этот крошечный модуль переключателя выдерживает колоссальные 15 А, что намного превышает потребности в 5 м светодиодов, для которых требуется всего 2 А.Силовой транзистор CMOS имеет низкое сопротивление, поэтому тепло практически не выделяется. Это почти идеальные переключатели.

Если вы предпочитаете использовать собственные переключатели питания, возможно, потому, что у вас под рукой есть силовые транзисторы, попробуйте эту страницу. В нем говорится о полосах RGB, но принципы те же.

12В можно получить из разных источников. У меня есть подходящие блоки питания для внешних жестких дисков. Подойдет и старый блок питания для ПК.

Детали установки светодиодов зависят от моей ситуации, поэтому я объявляю этот проект завершенным.

Как заменить выключатель света на диммер

  1. Дом и сад
  2. Обустройство дома
  3. Освещение
  4. Как заменить выключатель света на диммер

Замена стандартного однополюсного или трехпозиционного переключателя с диммерным переключателем ничем не отличается от замены стандартного переключателя. Помните: диммерные переключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте мощность приобретаемого вами регулятора яркости. Большинство диммерных переключателей могут выдерживать мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет переключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет осветительной арматурой, которая вмещает до двух 100-ваттных ламп (всего 200 ватт), у диммера на 600 ватт не будет проблем, но цепочка из семи утопленных ламп может перегрузить диммер.

Чтобы заменить стандартный переключатель на переключатель света, выполните следующие действия:

  1. Выключите питание переключателем на цепи или панели предохранителей.

  2. Отвинтите и снимите пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь не работает.

  3. Выкрутите выключатель из распределительной коробки и вытащите его с подсоединенными проводами.

  4. Снимите провода со старого переключателя.

    Диммерные переключатели обычно подключаются к домашней проводке с помощью коротких отрезков провода, выходящих из корпуса переключателя, а не с помощью винтовых клемм.

  5. Используйте соединители (гайки), поставляемые с приспособлением, чтобы прикрепить черные провода, выходящие из переключателя диммера, к цветным проводам, которые были прикреплены к клеммам на старом переключателе.

    Сначала скрутите провода вместе, а затем накрутите гайку для проводов.

  6. Вставьте новый выключатель обратно в электрическую коробку и привинтите его.

    Корпус диммера больше заменяемого переключателя. Не заставляйте его просто вставлять. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить для них место.

  7. Закрутите панель переключателя.

  8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

  9. Включите питание.

SONOFF MINIR2 - Двусторонний умный переключатель DIY для дистанционного и ручного управления освещением

Детали

Обзор

SONOFF MINIR2 Описание:

MINIR2, как усиленный двусторонний интеллектуальный переключатель MINI DIY, был переработан, чтобы поднять безопасность и производительность до оптимального уровня.В старой версии MINI есть внешняя антенна с сильным электричеством, но антенна MINIR2 полностью скрыта внутри, что гарантирует вам спокойствие при использовании ее для управления своими устройствами. Кроме того, интерфейсы S1 и S2 окрашены в серый цвет, который отличается от других интерфейсов ввода и вывода, чтобы еще раз напомнить вам не подключать сильный ток к обоим интерфейсам. Испытания на импульсные перенапряжения 2 кВ соответствуют стандарту испытаний на импульсные перенапряжения 1 кВ, который требуется для сертификации CE, и прошли сертификацию ANATEL, поэтому MINIR2 обеспечивает достаточную безопасность, чтобы обеспечить безопасное использование.Небольшой и компактный интеллектуальный выключатель используется для различных типов распределительных коробок, даже для самых маленьких распределительных коробок стандарта ЕС. Удобно автоматизировать бытовую технику в приложении eWeLink с помощью смартфона или голосовой команды. Поддержка 3 режимов запуска: импульсный (работает с кнопочными переключателями), краевой режим (работает с переключателями SPDT) и следующий режим (работает с переключателями с отметками «ON» и «OFF» и датчиками с выходом с сухим контактом). Он поддерживает режим DIY (разработанный для разработчиков), который позволяет пользователям интегрировать MINIR2 во всемирную стороннюю систему управления умным домом с открытым исходным кодом для управления локальной сетью без облачных сервисов, таких как Home Assistant, openHAB, ioBroker.и т. д. Документ протокола и код инструмента DIY Mode (обновление) можно найти по адресу http://developers.sonoff.tech/sonoff-diy-mode-api-protocol.html

Спецификация SONOFF MINIR2:

  • Вход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
  • Выход: 100-240 В переменного тока, 50/60 Гц, 10 А макс .;
  • Wi-Fi: IEEE 802.11 b / g / n 2,4 ГГц;
  • Материал: ПК V0;
  • Размер: 42,6X42,6X20 мм;

Центр загрузки:

Для получения технической поддержки посетите форум умного дома Itead

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
