Электропроводка в бане своими руками

Обычно на загородных участках устанавливают современные, деревянные или кирпичные бани. Для постройки необходимо провести электричество и установить розетки. Вы можете попробовать монтировать проводку своими руками, узнав несколько основных правил по установке и посмотрев обучающее видео.

Чтобы провести монтаж электрической проводки, нужно выполнить ряд действий:

• изучить основы электромонтажа
• подготовить все инструменты и материалы (паяльник, клеммные колодки и провода с кабелями)
• изучить инструкции по установке электропроводки

Монтаж электрической проводки в бане своими руками — сложный процесс, который требует определенных знаний и навыков. В первую очередь, следует учитывать особенности помещения с высокой температурой и влажностью. Сначала нужно провести кабель из главного дома в баню, по нему будет проходить электроэнергия от распределительного щитка.

Монтаж силового кабеля

Провести кабель в баню от основного щитка своими руками можно двумя способами:

• воздушный метод
• земляной метод

Каждый из них имеет свои особенности. Если вы решили использовать воздушный метод, следует учесть несколько правил:

• если расстояние больше 25 метров, нужна опора для кабеля
• следует использовать специальную растяжку или фарфоровые изоляторы
• над участком, где проезжает автотранспорт, кабель нужно проводить на высоте не менее шести метров, над пешеходной зоной — 3,5 метра

Земляной способ проводки кабеля включает рытье траншеи глубиной до одного метра. Это более затратный метод, так как для прокладки требуются особые виды проводов, зато кабель не будет подвержен атмосферным влияниям и прослужит долго.

Как установить электропроводку в бане своими руками

Обычно процесс монтажа происходит в несколько шагов:

• монтаж самого щитка
• разводка
• присоединение розеток и ламп

Важно правильно подобрать место для щитка в бане. Он должен состоять из отходящего и вводного автоматов, а также устройства защитного отключения (УЗО). Этот механизм в щитке в бане необходим, чтобы защитить проводку от короткого замыкания.

Однофазная электрическая проводка в бане, которую обычно применяют, должна иметь питающий кабель с тремя жилами:

• жила фазы, которую помещают на верхней клемме вводного автомата
• нулевая жила
• жила защиты

Сечение кабеля

Чтобы правильно выбрать сечение кабеля, необходимо рассчитать предполагаемую нагрузку в бане. Есть таблицы, которые помогают выбрать сечение. Также на электрических приборах указывают мощность их потребления. Не забудьте повесить рядом со щитком подробную схему электрической проводки.

Разводка кабеля от щитка своими руками

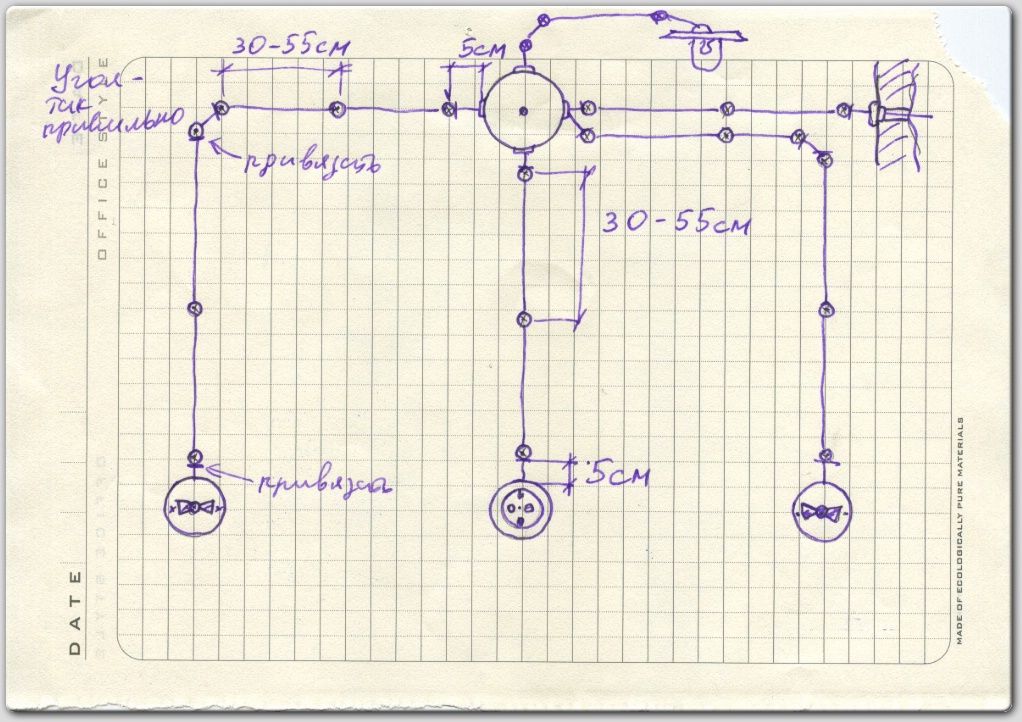

Сначала начертите подробную схему всей электропроводки в бане. Она вам пригодится и при монтажных работах и при эксплуатации щитка. При разработке схемы своими руками нужно учитывать ряд факторов:

• разводку следует делать одним куском
• в бане из дерева вы можете сделать открытую электропроводку и провести ее поверх стен. Нельзя использовать трубы ПВХ
• для кирпичных стен делают закрытую проводку, которую прячут под штукатуркой
• монтаж кабелей происходит как вертикально, так и горизонтально
• розетки с выключателями запрещено устанавливать в парилке. Это обусловлено температурным режимом и высоким содержанием влаги. Следует разместить их в предбаннике. То же самое можно сказать о монтажной коробке
• детали проводов нужно присоединять методом пайки или сварки для надежности
• примените защитное зануление
• провода лучше сделать как можно менее заметными. Их не следует вешать над горячими элементами бани

Если вы будете учитывать все эти правила при разработке схемы, а также ориентироваться на обучающее видео, проблем с электрической проводкой возникнуть не должно.

Также помните, что нужно надежно изолировать все провода после их соединения.

Как подключить светильники и розетки

После того, как вы провели установку электрической проводки и щитка, можно заняться подключением прочих элементов. Следует выбирать специальные светильники для бани и парилки.

Они имеют стеклянные плафоны и металлический корпус, отличаются влагостойкостью и термостойкостью. В парилке нельзя размещать лампы дневного света. Также не следует вешать предметы освещения на потолок, так как жар и пар уходят наверх.

Розетки можно подключать только в комнате отдыха и в предбаннике на расстоянии 90 см от пола. Следует закупить розетки с крышками, чтобы дополнительно защитить их от попадания влаги. Тщательно рассчитайте нагрузку, чтобы подобрать соответствующее количество розеток.

Перед началом работ

Монтаж электропроводки в бане — достаточно сложный процесс, поэтому внимательно изучите все инструкции, просмотрите соответствующее видео.

Если вы сомневаетесь в возможности провести монтаж проводки своими руками, следует заказать услуги у профессионала. От вашего умения общаться с электрооборудованием будет зависеть здоровье ваших друзей и родственников.

При проведении установки распределительного щитка в таких помещениях, как баня, нужно изучить вопрос техники безопасности. Ведь если вы что-то сделаете неправильно, есть большая вероятность короткого замыкания и, как следствие, возгорания.

Если вы все сделаете по инструкции, то сможете наслаждаться полезным отдыхом в бане.

Электропроводка в бане от А до Я

Содержание

Основные требования

Среди основных требований к проводке в бане выделяют:

• В деревянной бане разводка должна осуществляться открытым способом в кабель каналах, ПВХ-гофре, металлических медных или стальных трубах. В бане из негорючих материалов (шлакоблок, кирпич и прочее) можно делать скрытую проводку. В парилке прокладывают кабель или провод с изоляцией, устойчивой к высокой температуре, на практике чаще всего используют РКГМ. Фактически здесь нам нужно подключить только светильники, если их разместить в углах, то можно сделать разводку в прилегающем помещении и сделать подводку к ним через стену. В остальных помещениях делают по кратчайшему пути к электроприборам (к примеру, к светильнику).
• В предбаннике и в душевой (моечной) электрики советуют ВВГнг-LS, проложенный в трубах или скрыто (если стены из несгораемого материала).
• Схема электрощита должна обязательно включать в себя автоматические выключатели и УЗО с током срабатывания не более 30 мА, лучше 10 мА.
• Не устанавливайте розетки и выключатели в моечной или парилке. Разместите их в предбаннике. Вся электрическая фурнитура должна крепиться за пределами комнаты, как минимум при входе, требования аналогичны к размещению розеток в ванной комнате — https://samelectrik.ru/gde-i-kak-raspolozhit-rozetki-v-vannoj-komnate. html.
• Класс защиты электрических розеток и выключателей должен быть не меньше, чем IP-44 (фурнитура со специальными защитными крышками). Класс защиты светильников для бани должен быть не меньше, чем IP-54.
• Запрещается вести электропроводку над печью.
• Для помещения нужно обязательно сделать заземление, очень хорошо если будет организована и молниезащита.
• Соединение проводов может быть клеммное, сваркой, пайкой или обжимкой гильзами.
• Проход кабеля через стены выполняйте в металлической трубе.

Требования к проводке в деревянной бане в принципе аналогичны электропроводке в деревянном доме, о чем мы рассказывали в статье, на которую сослались.

Так же предоставляем к Вашему вниманию несколько полезных советов по монтажу электропроводки в бане своими руками:

• Прокладывайте кабель до бани сечением соответствующим электроприборам в ней. Особенно, если у вас установлены мощные электронагреватели, например, электрическая печь-каменка и другие приборы.
• Между деревянной стенкой и выключателем/розеткой обязательно установите защитную пластину из негорючего материала. Однако на этот счет возникают споры, поскольку современные электроустановочных изделия и так выполняются из пластика, не поддерживающего горение и у них есть задняя стенка, которая и прилегает к стене.
• При использовании кабелей с изоляцией –нг-LS при наружной прокладке в кабель канале допустимо не подкладывать негорючую подкладку между стеной и кабель каналом. Во всех остальных случаях – обязательно отделять провода от стены на расстояние 10 мм, либо подкладывать полосу из несгораемого материала.
• Ретро-проводка на изоляторах – допускается согласно ПУЭ пункты 2.1.4, 2.1.37, 2.1.39, 2.1.40, таблицы 2.1.2, 2.1.3.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Проектирование схемы

Для составления схемы электропроводки в бане вам необходимо определиться с количеством точек подключения к ней – осветительных устройств, розеток под конкретное оборудование, выключателей и т. д. Следует оговориться, что выключатели, как и распределительные коробки категорически запрещено устанавливать в парной, они должны находиться в раздевалке или предбаннике. Мойка для этого тоже не подходит из-за наличия влаги. Проводку в парилке нельзя приближать к печке или дымоходу ближе, чем на 80 см, эти требования необходимо учитывать на этапе проектирования.

Посмотрите на рисунок, здесь приведен один из простых примеров электрификации бани. Проводка подключена двумя независимыми выводами, питающими каждый свою розетку и группу ламп освещения. Такой вариант поможет спокойно выйти из помещения, если на одной из секций возникнет короткое замыкание, так как источники естественного освещения зачастую отсутствуют.

Если вы планируете установку специфического оборудования, к примеру, водонагревательного котла или стиральной машины, для них следует предусмотреть отдельную линию на схеме проводки с большим сечением жилы, чем на лампу. Стиральная машина и бойлер обязательно устанавливаются в сухих условиях. В таком случае их также отдельно следует отображать на схеме проводки.

Инструменты для монтажа проводки

Перечень необходимого инструментария зависит от того, какую проводку планируют – наружную или скрытую. В первом случае никаких сложных агрегатов не потребуется, пользователю нужно обзавестись:

• отвертками для электромонтажных работ;
• плоскогубцами и ножом;
• изолентой;
• строительной рулеткой с гидравлическим уровнем или нивелиром лазерного типа;
• дрелью.

Если в бане планируют скрытую проводку, к указанному выше перечню оборудования нужно будет добавить такие инструменты:

• перфоратор и специальные коронки, предназначенные для высверливания отверстий под розетки;
• материалы для шпаклевания, а именно алебастр, известь, миксер для приготовления смеси, ведро или другая емкость;
• шпатели.

Выбор проводов, выключателей, светильников

Для составленной схемы проводки в бане подбираются все ее компоненты: провода, розетки, выключатели и светильники. Марка кабеля выбирается в соответствии с условиями в каждой из комнат бани (повышенная температура и влажность).

По материалу токоведущей жилы проводка в бане может быть медной и алюминиевой, но за счет, куда лучших механических и электротехнических параметров выбор стоит делать в пользу медных проводов. Основным параметром для любой из марок кабеля является сечение провода. Величина сечения выбирается исходя из нагрузки, подключенной к соответствующему участку проводки.

Для парилки

Требованиями ГОСТ Р 50571.12-96 устанавливается такое разделение парилки на зоны:

Рис. 2: разделение парилок по зонам

Посмотрите на рисунок, все зоны отстраиваются в соответствии с местом расположения печки, хоть электрической, хоть твердотопливной.  По отношению к прокладке кабеля проводки и установке другого оборудования эти зоны имеют такие требования:

• Первая предназначена исключительно для печи, если это электрокаменка, то и проводки для ее подключения;
• Вторая считается самой лояльной в части требований к проводке, для нее не предусматриваются никакие нормы;
• Для третей зоны предъявляются требования к оборудованию, которое должно нормально выдерживать температуру в 125°С и более, а проводка 170°С и более;
• В четвертую зону можно установить только светильники, датчики и регуляторы, но их проводка подбирается, как и для предыдущей зоны бани.

Для внутренней электропроводки в парилке должны использоваться термоустойчивые кабели, к примеру, гибкие медные РКГМ, ПВКВ, ПРКС или ПМТК.

Светильники в парилке должны иметь металлический корпус, к которому подводится заземление, герметичный стеклянный плафон со степенью защиты не ниже IP24. Не следует выбирать для подключения светильников модели с пластиковым корпусом или деталями, так как они могут расплавиться и деформироваться, из-за чего влага проникнет внутрь.

Предбанник, раздевалка, комната для отдыха

В других функциональных зонах бани допускается использование силовых негорючих кабелей ВВГнг.

Важно! Для организации внутренней электропроводки в банных помещениях не используются универсальные плоские провода (ПУНП), которые могут стать основной причиной возникновения пожароопасной ситуации.

Выбирая автоматы для защиты от прыжков напряжения в сети, прежде всего стоит определить их рабочую мощность. Главный автомат должен иметь максимальную мощность, у вспомогательных устройств этот показатель существенно снижен.

Для установления предельного значения автомата на отключение от сети учитывается сила тока в цепи и на конкретном ее участке. Например, если сила тока на участке цепи составляет 18А, то предельно допустимый порог главного автомата – 20А.

Не менее важным для защиты электроприборов является устройство защитного отключения (УЗО). Согласно ПУЭ, порог срабатывания УЗО должен составлять от 25 до 30 мА.

Как по нагрузке выбрать провода и розетки?

К примеру, вы  собираетесь подключить две лампочки по 100 Вт, в розетку включить электрочайник на 1 кВт и электрический теплый пол на 4 кВт. Таким образом, для расчета сечения сложите потребляемую мощность всех потребителей P = 0,1 + 0,1 + 1 + 4 = 5,2 кВт. К полученной величине мощности необходимо прибавить 20 – 30% запас прочности, для нашего примера получим 6,24 кВт.

Чтобы подобрать конкретную величину сечения для проводки по мощности потребителя или величине электрического тока необходимо воспользоваться нашим калькулятором или данными таблицы.

Таблица : выбор сечения провода

Посмотрите на таблицу, для мощности 6,24 кВт  подойдет медная проводка с сечением жилы в 4 мм² или алюминиевая проводка на 6 мм². Если вы составили схему питания с разделением проводки для различных потребителей, то процедуру расчета сечения целесообразно выполнять для каждого отдельного участка, но материал проводника для проводки должен быть одинаковым.

Розетка, как и проводка, имеет определенную величину пропускной способности по току. Поэтому выбор узлов подключения к напряжению сети следует выполнять в соответствии с подключаемыми приборами. К примеру, для холодильника достаточно установить розетку на 10 А, а вот для бойлера, в зависимости от мощности, уже понадобиться 16 или 24 А.

Способы проведения электричества в баню

Чтобы провести электричество к банной постройке, необходимо обеспечить его доставку от центрального щита через входящий силовой кабель. Проложить кабель к бане можно одним из двух способов: под землей и по воздуху.

Подземный способ монтажа

Самый безопасный и трудоемкий способ прокладки силовых кабелей, требующий предварительной подготовки земляной траншеи, – от источника электроэнергии к бане.

Для ввода под землей используется кабель ВБбШв с медными токопроводящими жилами сечением от 10 до 16 кв.  мм. Он обладает повышенной прочностью, безопасностью и долговечностью. Защиту от механических повреждений и биологического воздействия обеспечивают термостойкая изоляция и стальная оплетка.

Для подземной укладки кабеля используются полипропиленовые трубы, устойчивые к коррозии и промерзанию, металлические трубы можно применять при монтаже кабеля на столбах или стеновых конструкциях в высоту не более 180 см.

Технология прокладки кабеля под землей следующая:

1. Подготовка земляной траншеи глубиной до 70 см. Засыпка дна (10 см) песчаным слоем. Укладка кабеля и повторная засыпка песком.
2. Введение кабеля в строение через металлическую входную втулку, которая используется для защиты от повреждений изоляции при усадке стен бани.
3. Кабель зачищается от изоляции перед подключением к автомату во входном щитке. Далее выполняется заземление и защита от удара молнией.

Важно! Волнообразная укладка кабеля в траншею позволит предотвратить его механические повреждения в результате подвижек почвы или усадки здания.

Воздушный способ монтажа

Монтаж по воздуху более доступный и дешевый в плане трудовых и финансовых затрат, но при этом отличается недолговечностью из-за подверженности повреждениям и деформациям.

Если необходимо подключить провод от дома до бани, тогда требуется правильно рассчитать предельно допустимое расстояние между объектами. При значительной удаленности строений друг от друга воздушная прокладка является нерациональной, поскольку возрастает риск повреждения кабелей при неблагоприятных климатических условиях.

Также важно соблюдать регламентируемую высоту прокладки кабеля: над дорогой – на высоте до 6 метров, над дорожками для пешеходов – до 3,5 метров, на участке – до 2,75 метров.

Если расстояние между строениями не превышает 21 метра, тогда ввод кабеля воздушным способом осуществляется по схеме:

1. В стенах проделываются входные отверстия в соответствии с диаметром кабеля. В отверстия монтируются пластиковые или металлические переходники для защиты кабеля от повреждения.
2. Возле отверстий устанавливаются кронштейны для фиксации изоляторов.
3. Между изоляторами натягивается металлический трос.
4. К тросу на пластиковые хомуты фиксируется кабель, после чего заводится в отверстия и подключается в щитке к вводному автомату.

Все места ввода кабеля через стены тщательно герметизируются, а пространство в переходниках заполняется пеной или минватой. Металлический трос должен иметь незначительное провисание, чтобы обеспечить надежную фиксацию кабеля.

Оптимальный вариант для воздушной прокладки – изолированный самонесущий термостойкий провод (СИП).

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м. Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов. Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

1. Исходящая от щитка разводка должна быть цельной;
2. Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
3. Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
4. Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
5. Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
6. Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
7. Ни в коем случае нельзя размещать провода около печи или над ней;
8. Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт. Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики. Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух. Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной. Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур. Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом. Минимальная высота, на которой могут быть размещены розетки – 90 см.

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения. Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры.
2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы. Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню.

Общие правила внутренней проводки

При выполнении проводки учтите особенные требования:

• Электромонтаж от распределительного щитка должен выполняться цельными кусками проводов и кабелей, любые промежуточные соединения запрещаются.
• Не следует применять проводники в металлических оболочках.
• Если баня имеет исполнение из дерева, то электропроводка допускается только открытого типа, проложенная сверху деревянных поверхностей. Запрещается размещение проводов в ПВХ трубах.
• Категорически запрещается монтаж проводов над печью.
• В случае, когда баня имеет кирпичное исполнение, допускается монтировать скрытую проводку, спрятанную под слоем штукатурки.
• Обязательно используйте защитное зануление.

• Прокладка проводов от распределительных коробок выполняется строго под прямыми углами, прокладывать их надо только горизонтально или вертикально, никаких «наискосок» не допускается.
• Соединение жил производится с помощью сварки либо пайки, категорически запрещены скрутки.
• Не следует размещать провода вблизи дверных или оконных проёмов, металлических труб или батарей.
• В помещениях с высокой влажностью и температурой, например в парилке, запрещено размещать коммутационные аппараты (выключатели, розетки, а также распределительные коробки). В противном случае в них станет накапливаться влага, что неизбежно приведёт к короткому замыканию. Лучше всего для их размещения выбрать предбанник или комнату отдыха.

Меры предосторожности при выполнении проводки

1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
7. В щитке рекомендуется обозначить все элементы маркером.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов. В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

Заключение

Электропроводка в бане является потенциальным очагом повышенной опасности. Потому при выполнении монтажных работ необходимо учитывать множество тонкостей и нюансов. Если пользователь не обладает необходимыми познаниями, ему стоит проконсультироваться со специалистами или прибегнуть к их помощи.

Наглядно о подключении электропроводки в бане

Источники

• https://samelectrik.ru/montazh-elektroprovodki-v-bane. html
• https://www.asutpp.ru/provodka-v-bane.html
• https://2proraba.com/elektrika/elektroprovodka-v-bane-svoimi-rukami-poshagovaya-instrukciya.html
• https://SdelatBanyu.ru/otdelka-i-interer/provodka-v-bane.html
• https://rubanya.com/elektro/vidy-prokladki-pravila-bezopasnosti-i-samostoyatelnyj-montazh-elektroprovodki-v-bane.html
• https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-bane-svoimi-rukami.html
• https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-bane

Схемы подключения вытяжного вентилятора для ванной комнаты — Do-it-yourself-help.com

Автор: Дейл Кокс

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонтВидео своими руками

Поиск по сайту

Перед началом электромонтажных работ проверьте требования к разрешению.
Как читать эти схемы.

На этой странице содержатся электрические схемы для цепей вытяжного вентилятора в ванной комнате, включая схемы для одиночного выключателя вентилятора, выключателя таймера вентилятора, комбинированного выключателя GFCI и вытяжного вентилятора, розетки GFCI и таймера в одном корпусе, выключателя света и таймера вентилятора, и комбинированный переключатель GFCI и таймер в одном корпусе. Следуйте описанию на первой схеме для подключения проводов к вентилятору, поскольку оно всегда будет одинаковым, независимо от того, какой контроллер вы используете. Под каждой схемой описано расположение проводки в распределительной коробке.

Схема подключения выключателя и вытяжного вентилятора в ванной комнате

Эти вытяжные вентиляторы обычно поставляются с небольшой электрической соединительной коробкой, приваренной к боковой части корпуса. На соединительной коробке будет крышка, которая крепится маленьким винтом. Откройте его, вытащите заглушку из одного из отверстий для проводов и вставьте в нее зажим для проводов. Снимите примерно 6 дюймов оболочки кабеля с проводов на конце вентилятора и снимите примерно 3/4 дюйма изоляции с черного и белого проводов. Пропустите провода через зажим и протяните их в коробку, оставив видимым дюйм оболочки. Плотно затяните зажим вокруг оболочки кабеля, но не защемите ее. В коробке соедините черный провод кабеля с черным проводом вентилятора, а белый — с белым с помощью проволочных гаек. Подсоедините провод заземления к клемме заземления в соединительной коробке и провод заземления от вентилятора, если он есть.

В распределительной коробке подключите провод источника питания к одной клемме. Подключите другую клемму переключателя к черному проводу, идущему к вентилятору. Соедините нейтраль источника с белым проводом, идущим к вентилятору. Соедините провод заземления источника с проводом заземления, идущим к вентилятору, и гибким проводом, подключенным к клемме заземления на переключателе и/или коробке.

Схема подключения вытяжного вентилятора, управляемого таймером

Здесь вытяжной вентилятор управляется таймером, а не переключателем. Там должно быть два горячих провода, черный и красный или оба одного цвета, и зеленый провод заземления, выходящий из корпуса таймера, соедините один из горячих проводов с горячим источником. Вторую подключите к черному кабелю, идущему к вентилятору. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Соедините нейтраль источника с белым проводом, идущим к вентилятору. У вентилятора соедините провода, сопоставив белый с белым и черный с черным, и подключите заземляющий провод к клемме заземления.

Проводка для комбинированного выключателя GFCI и вытяжного вентилятора в ванной комнате

На этой схеме комбинированный выключатель GFCI используется для управления вытяжным вентилятором, обеспечивая как выключатель, так и розетку GFCI в одном устройстве. Горячий источник соединяется с одним из проводов встроенного переключателя и косичкой с клеммой горячей линии на розетке GFCI. Другой провод переключателя сращен с черным проводом, идущим к вентилятору. Нейтраль источника соединена с белым проводом, идущим к вентилятору, и косичкой с клеммой нейтрали GFCI LINE. Схема подключения вентилятора описана выше.

Схема для таймера вентилятора и GFCI в одной коробке

На этой схеме таймер вентилятора и розетка GFCI подключены в одной розетке. Один провод таймера и пигтейл к терминалу горячей линии на GFCI соединены с горячим проводом источника. Второй провод таймера присоединяется к черному проводу, идущему к вентилятору. Нейтраль источника соединяется с белым проводом, идущим к вытяжному вентилятору, и косичкой с нейтральной клеммой LINE на GFCI. Схема подключения вентилятора аналогична описанной выше.

Схема подключения таймера вентилятора и выключателя освещения в одной коробке

В этой схеме подключения освещение управляется однополюсным выключателем, а вытяжной вентилятор управляется таймером. Горячий источник подключен к каждому управляющему устройству, а выходы контроллеров подключены к черным проводам, идущим к вентилятору и свету. Горячие провода на таймере могут быть помечены, чтобы указать, какой из них подключен к вентилятору, а какой к источнику горячего воздуха. Если это так, подключите их соответствующим образом. Нейтраль источника присоединяется к каждому белому проводу, идущему к вентилятору и свету. Как и во всех этих схемах проводки, все провода заземления связаны вместе в каждом месте.

Подключение таймера вентилятора и комбинированного устройства GFCI в одной коробке

На этой схеме таймер вентилятора и комбинированное устройство GFCI находятся в одной выходной коробке. Встроенный переключатель на GFCI используется для управления осветительным прибором. Горячий источник в этой цепи соединен косичкой с горячей клеммой на розетке GFCI и одним проводом от каждого переключателя. Нейтраль источника соединяется с нейтральными проводами, идущими к свету и вытяжному вентилятору, а также с косичкой, подключенной к клемме нейтральной розетки на GFCI. Второй провод переключателя на GFCI присоединяется к горячему проводу, идущему к светильнику. Второй провод на таймере подключен к горячему проводу, идущему к вентилятору. Схема подключения вентилятора аналогична описанной выше.

Больше подобных материалов на сайте «Сделай сам-помощь».

См. Архив справа для получения дополнительных статей! В этом руководстве основное внимание уделяется приложениям, в которых один вентилятор для ванны вентилирует 2 (или более) ванные комнаты, и в каждой ванной комнате имеется или требуется только один переключатель (вентилятор+свет). Операция: При включении комбинированного выключателя освещения и вентилятора включается освещение в ванной, а через реле также включается общий вентилятор. Аналогично, другая ванная комната выключатель будет управлять своим светом и через реле также включать общий вентилятор. Вентилятор будет включен, если любой из переключателей находится в положении ON, и вентилятор будет выключен. только если оба переключателя освещения находятся в положении OFF. Объяснение: Реле используются для изоляции каждой цепи освещения от другой. Вы бы не хотели включать выключатель света/вентилятора в одной ванной, а затем Включите другой свет в ванной. Диаграммы: Показаны две разные диаграммы. Диаграмма А представляет собой более общий случай, когда все лампы L-1, L-2 и вентилятор питаются от отдельных источников питания. Диаграмма B предназначена для случая, когда электропитание является общим для всех источников света и вентилятора (от одного и того же источника).

Архив статей Защита от радона Запуск вспомогательного вентилятора с помощью выключателя тока Тихая вентиляция кухни Правильный выбор вентилятора для ванной Использование встроенного вентилятора серии FR Вентиляция нескольких ванных комнат с 1 вентилятором Вентиляторы всего дома Нагнетательные вентиляторы осушителя (бытовые) Электропроводка: 1 вентилятор и 2 таймера FD 60EM Электропроводка: 1 вентилятор на 2 ванны с 1 выключателем на ванну Электропроводка: Стандартные катушки реле 120 В Охлаждение сервера/электроники Насосы ACT — экономия денег, воды и энергии Системы мгновенного горячего водоснабжения ACT и Laing Герметизация воздуховодов Канальные вспомогательные вентиляторы Обертка Stego для герметизации подвальных помещений

Схема А:

Схема B:

Список деталей:
Помимо стандартных переключателей и элементов проводки, вам потребуются 2 реле с катушками на 120 В переменного тока и нормально разомкнутыми (НО) контактами, рассчитанными не менее чем на 5 А при 120 В переменного тока, индуктивная работа. Если вентилятор потребляет более 5 ампер, реле должно быть соответствующим образом рассчитано.

Таймеры:    Электронные таймеры

Как всегда, если вы хотите задать дополнительные вопросы по этой или другим техническим темам, позвоните нам по телефону 877-711-4822 — 9-5 PST. Живые люди для технической и коммерческой поддержки — Интернет прежде всего!

Заявление об отказе от ответственности:
Рекомендации и информация, предоставляемые через наших представителей, проверяются на удобство использования и соответствие большинству кодов. Однако вы, как пользователь, несете ответственность за проверка соответствия местным нормам и стандартам и обеспечение безопасной установки. Хотя HVACQuick.com может нанимать и использовать профессионалов, их советы не предназначены для заменяет профессиональные инженерные услуги. Это ответственность клиента нанимать и удерживать подходящих специалистов в области инженерии и архитектуры по мере необходимости.
