План для установки розеток и выключателей в комнате
Оглавление статьи:
- Решение проблем с проводкой и электроточками
- Идеи размещения розеток
- Розетки около дивана
- Розетки возле кресел
- Розетки около кровати
- Установка розеток на рабочем месте
- Розетки для телевизора
- Размещение розеток для систем управления климатом
- Розетки для бытовой техники и приборов
- Розетки для предметного декора и элементов оформления
Правило максимального количества розеток и выключателей, которое было популярным лет 10 назад, также используется реже. На данный момент, все делается строго в угоду собственному комфорту и минимизации видимых элементов электропроводки, исключения пучков кабелей по стенам и установки лишних тройников и переносок!
Но прийти к совершенному результату достаточно сложно, если вы не имеете четкого представления о планировке, установке мебели и бытовой техники.
Гораздо проще проработать подобный момент, если вы строите и комплектуете новый загородный дом. Там вы полностью самостоятельно решаете, где будут установлены розетки и выключатели… кроме того, исполнительная схема и фактический монтажный план являются обязательными для согласования проекта. Это мотивирует выполнить работу качественно и своевременно!
Решение проблем с проводкой и электроточками
Одной из проблем можно считать не только уже готовое размещение розеток и выключателей, которое неудобно лично для вас, но и некачественную старую проводку. Если есть возможность ее замены – действуйте. Одновременно, можно разметить план размещения электроточек и расставить все по местам. Но если вы дорабатываете старую проводку, что сложно и затратно, советовал бы трудиться не самостоятельно, а с помощью профи.
Во-первых, необходимо найти старую проводку в стенах, а во-вторых, правильно ее нарастить, добавить кабель для возможности его прокладки до нужной точки установки розетки. А для этого нужны определенные знания, соблюдение норм безопасности, правильный выбор кабеля и далее соединение алюминия с медью, скрутки, обеспечение безопасности и прочее. Сложно… поэтому многие покупатели старых квартир отказываются от подобной затеи, используя в дальнейшем два варианта. Это либо полная замена проводки, либо жизнь с переносками и пучками проводов по стенам!
Для обеспечения достойного уровня безопасности и комфорта, лично я советовал бы еще до начала ремонта заменить старую проводку!
Идеи размещения розеток
В большей степени, будем говорить о розетках. Выключателей всего по одному или два на комнату, и все они располагаются около входа в помещение, на уровне бедра, со стороны, свободной от двери. Все просто и понятно. Но вот с розетками есть масса вопросов, которые нам следует решить, ведь нужно будет подключать ТВ и музыку, торшеры и электрические обогреватели, телефон или ноутбук для подзарядки, пылесос для уборки.
И очень неудобно, если на территории гостиной у вас всего одна или пара розеток, да и те спрятаны за мебелью!

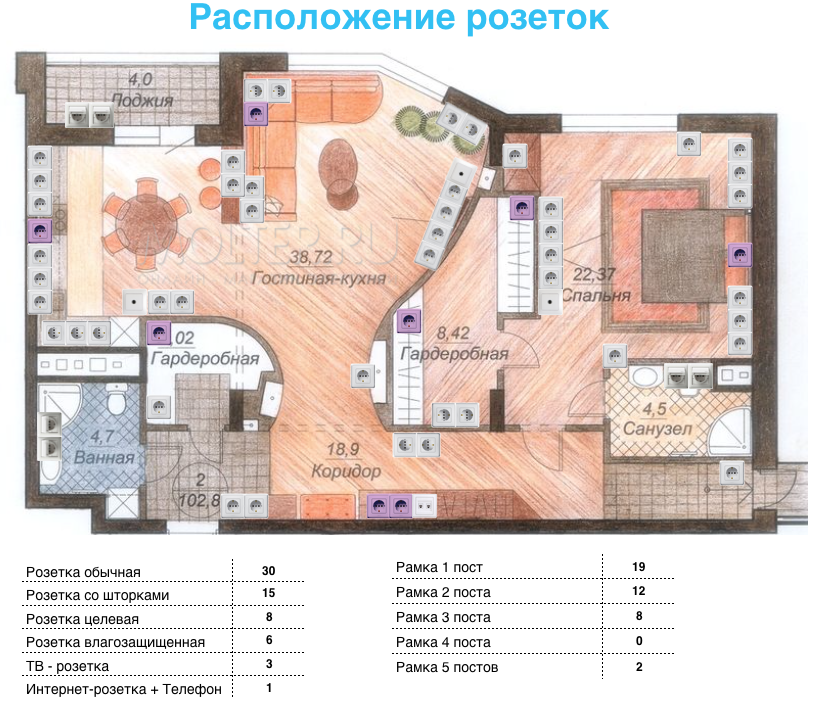

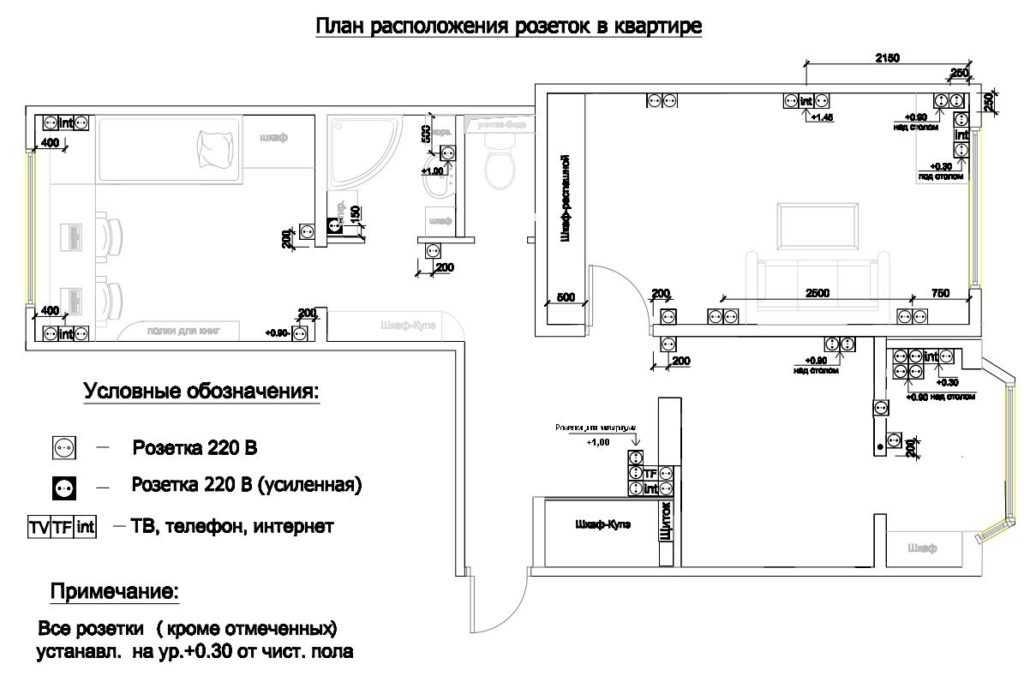

Установка розеток строго по плану, который включает решения расстановки мебели и требования собственного комфорта. Если продумать и реализовать все на первичных этапах, когда производится разводка электрической проводки, или даже на этапе черновой отделки, все довольно просто!
Читайте также:
Электроприборы и оборудование
Розетки около дивана
Место для отдыха обязательно комплектуется розетками, как стандартными электрическими, так и USB или стационарного телефона. Расположение их чаще около пола, на высоте порядка 100-300 мм. Возможна установка комплектной рамки с несколькими розетками, или монтаж отдельных розеток в линию, горизонтально или вертикально. Иногда монтаж производится в плинтус, если рядом с диваном устанавливаются осветительные приборы. Таким образом, можно избежать лишних витков проводов по стенам, которые вносят негативные коррективы в интерьерное оформление!
Розетки возле кресел
Мягкие кресла в гостиной также считаются местом для отдыха.
Их установка может осуществляться около окна или в ряд с диваном, напротив него для уравновешивания пространства. Но это интерьерные решения. Если исходить из практичности, около кресел, где вы можете просто отдыхать или читать, общаться по телефону или в живую с друзьями, нужны розетки. Для тех же осветительных приборов, ноутбука на установленном рядом журнальном столике, планшета и телефона!
Розетки около кровати
На территории студий или смарт-квартир в гостиной может располагаться и спальня. Часто это наблюдается и в лофтинтерьерах, которые все более популярны. И около кровати для сна также необходимы розетки. Размещаются они над прикроватными тумбами или за ними, чтобы иметь возможность поставить телефон на зарядку, подключить бра и торшеры для чтения, установить на тумбу ароматизатор или увлажнитель, ионизатор воздуха. В числе мелкой домашней электроники, которая требует подключения в зоне сна и отдыха, смарт-часы и колонки, будильники, мини-радио!
Установка розеток на рабочем месте
В любом удобном уголке гостиной может быть оборудовано и укомплектовано рабочее место.
Здесь розетки нужны для подключения персонального компьютера, ноутбука, оргтехники, приборов освещения, вентилятора, обогревателя… также, USB-розетка, телефонная, интернет-розетка. Где их установить? Вариантов несколько:
- Самый простой подразумевает подтяжку удлинителей, сетевых фильтров на 5 и более розеток от ближайшей в стене. Неудобно, непрактично, зато дешево и быстро;
- Более сложное, но полностью оправданное решение – установка линии в 3-5 и более розеток на стене около рабочего стола, возможно, над ним, на высоте столешницы, под столом или сбоку, в зависимости от преобладающего расположения техники. Именно для этого нужен обдуманный проект, о котором я говорил ранее;
- Дополнительный вариант – установка встраиваемых розеток в ножку стола, в удобный ящик, под столешницей. Решений много, но все они зависят от собственных требований. Следует понимать, что такой подход сложный и дорогостоящий, а также подразумевает снижение безопасности, ведь розетки, которые находятся в движении или под влиянием действий человека, быстро приходят в негодность;
- Напольные розетки при островном размещении рабочей мебели, если зона кабинета не в углу и не устены, а посреди комнаты.
Розеточный блок удобно «держать под рукой» для включения и отключения различных приборов. Но не всегда есть такая возможность, так как сетевой фильтр или розеточная рамка на 5-7 единиц могут и занимать место, и портить внешний вид рабочего места. Тогда разместить розеточную линию можно под столом, в специальной консоли мебели или просто на стене, под столешницей, выводя все кабели с вилками к розеткам через небольшое отверстие в ней. Обязательно посчитайте необходимое количество розеток, и прибавьте 1-2 на всякий случай.
Розетки для телевизора
При установке телевизора на стену решается несколько задач: место размещения и высота, количество розеток и их назначение, а также глубина розеточной рамки или блока. Их можно немного утопить из расчета толщины телевизора и его углублений на основании, где находятся разъемы.
Расчет непосредственного расположения рамки с розетками электрическими, антенными, HDMI и прочими должен быть выполнен точно, хотя, сдвижение на 1-3 см по стене вправо/влево или вверх/вниз не сыграет особенной роли, и не будет визуально заметным. При установке кронштейнов, нужно будет обязательно ориентироваться на расположение розеточной рамки!
Сегодня многие заказчики уходят от предварительной прокладки кабелей и подключения розеток под ТВ предварительно, ведь сложно установить с высокой точностью, будет телевизор на стене или на тумбе, специальном столе или кронштейне. Поэтому, есть случаи, когда примерно около места установки ТВ, устанавливается пара розеток чуть выше уровня плинтуса.
Удобным является вариант при установке телевизора в нишу, на предметы мебели или специальные встроенные конструкции из дерева или гипсокартона. В данном случае, можно работать с выдвижными розеточными блоками, а также сматывающимися шнурами!
Важно предусмотреть сразу и несколько слотов под видеоаппаратуру, комплектующие домашнего кинотеатра, музыкальную систему или игровой приставки!
Размещение розеток для систем управления климатом
Чистота и регулируемая температура воздуха в помещении являются обязательными составляющими комфортного микроклимата, поэтому сегодня в каждом доме есть кондиционер, вентиляция, ионизаторы и увлажнители воздуха, озонаторы и ароматизаторы, прочие приборы подобного направления. Их установка производится настенно или на специальные консоли в верхней части помещения. Поэтому подключение к электрической сети также удобно производить в верхней части, чтобы не пытаться достать кабелем до розеток около пола, протягивая удлинители!
Монтаж розеток возле потолка производится стандартно.
Это могут быть встроенные, утопленные в стену розетки, или небольшие накладные розетки, которые прячутся за самим прибором или устанавливаются над полкой, исключая визуальное обнаружение при взгляде снизу.
Кабель ведется в стене, в специальной штробе, в стыке стены и потолка, в специально организованном коробе или нише, в толще подвесного/натяжного потолка, опускаясь к месту размещения розетки на 200-300 мм от потолка!
Розетки для бытовой техники и приборов
Также следует предусмотреть в гостиной, как и других помещениях вашего дома или квартиры, так называемые ситуационные розетки, которые не используются на постоянной основе. Они необходимы для временного доступа к электрической сети и подключения пылесоса, утюга, полотера, напольного кондиционера или вентилятора, электрического обогревателя. Также, такие розетки используются в случае ремонта, отделки и декоративного оформления жилых помещений, сборки и установки мебели, когда используются шуруповерт, монтажный фен, клеевой пистолет и прочий инструмент профессиональных мастеров.
Монтаж их лучше провести в разных частях комнаты, для удобного доступа и возможности работы в любой зоне помещения!
Важно заранее предусмотреть, разметить и проверить возможность установки розеток для теплого пола, биокамина, стационарных приборов электрического отопления. Нередко, они, как и выключатели подобного оборудования, а также терморегуляторы и прочие системы управления, могут быть установлены в один розеточный блок!
Розетки для предметного декора и элементов оформления
Подсветку для картин и панно, декоративные инсталляции, фоторамки, стандартные декоративные приборы освещения, проекторы потолочного освещения и светового декора, а также прочие подобные мелочи также необходимо подключить к питанию для обеспечения работоспособности. Провода через всю стену от ближайшей розетки – не вариант. Поэтому в план разводки необходимо внести и розетки для предметов интерьерного оформления.
В зависимости от удаления от пола и потолка, выбирается способ подводки кабелей.
Линии разводки обязательно вносятся с рабочую схему, чтобы в будущем понимать, как именно и в каком направлении уложен кабель в стене, чтобы не пробить его при установке, например, полки или крепления под картину!
Для расчета количества розеток в гостиной необходимо заранее определить число электрических приборов в помещении, предусмотреть дополнительные розетки для предметов оформления, а также временного использования под бытовую технику. Внимательно отнеситесь и к вопросу внутренней планировки, подготовки дизайн-проекта с размещением мебели и декоративных элементов, устройства зоны отдыха и деловой зоны. Подобный подход даст возможность точного расчета количества розеток, а также понимания мест их размещения, удобного и безопасного!
Читайте также:
Скрытая проводка
Идеальное количество розеток и выключателей в квартире
Всякий, кто только начинает заниматься ремонтом своей квартиры, обязательно задается вопросом — сколько розеток и выключателей света должно быть в каждой комнате и где их лучше всего расположить.
По хорошему, все это определяется грамотным проектом, и в нынешних реалиях без него даже не стоит приступать к работам.
Однако большинство из нас, по прежнему делает все по старинке, основываясь на предыдущем опыте или советах знакомых электриков.
В итоге кто-то с этим делом перебарщивает, после чего его электрощиток превращается в подобие щитовой управления небольшой подстанции.
А кто-то впадает в минимализм, а потом всю жизнь бегает с переносками, удлинителями и тройниками.
Давайте попробуем подобрать идеальное количество розеток и выключателей света для небольшой двухкомнатной квартиры, рассматривая каждую комнату в отдельности. А также кратко затронем те задачи, которые они должны выполнять в этих местах.
Прихожая
Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.
Этот выключатель отвечает за свет в коридоре.
Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.
На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.
Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.
Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.
В современных условиях она должна быть в каждой квартире.
Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.
Естественно, в прихожей должен располагаться сам электрощиток.
В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.
Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:
- для подключения фена и других женских приборов по наведению красоты
А также отдельный выключатель:
- он отвечает за подсветку этой самой макияжной зоны
В конце прихожей в обязательном порядке ставится второй проходной выключатель.
Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.
Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.
То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.
Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.
А еще сюда же подключается ультрафиолетовая сушилка для обуви.
Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.
С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:
- место под электрощиток
- место под серверную
- кабель питание 220В и витая пара под домофон
- 2 проходных выключателя
- 1 простой выключатель
- 5 розеток
Гостиная или зал
Переходим к следующей жилой комнате.
Сразу при входе в зал монтируется выключатель. Располагайте его с обратной стороны от той, куда открывается дверь.
Высота установки – 90см.
На той стороне, где у вас будет стоять мебель, заложите кабель питания и подрозетник для подключения подсветки. Ни одна современная “стенка” без нее не обходится.
Чаще всего ее делают светодиодной лентой, а от этого самого кабеля запитывают блок питания 12/24В. Включение выключение подсветки осуществляется миниатюрными бесконтактными инфракрасными выключателями.
Там же монтируйте блок из двух розеток для подключения переносных приборов.
Обычно в углу такой жилой комнаты планируется учебно-рабочее место с компьютером и письменным столиком.
Какие электроточки лучше всего вывести здесь? Для компьютера и монитора требуется минимум 3 розетки и отдельный вывод под витую пару. Этот блок размещается под столом.
Над столом монтируется еще один блок из 4-х розеток:
- для ноутбука
- настольной лампы
- USB Хаба
- любой другой компьютерно-зависимой техники
Не забывайте про откосы в окнах.
Очень удобно сидя за столом, отключать общий свет на потолке, при этом не возвращаясь к входной двери комнаты, а просто щелкнув соответствующий выключатель под рукой в откосе.
Таким образом выключатель света на входе и в откосе должны быть проходными. Плюс в этом же блоке с выключателем, обязательно размещают еще одну розетку.
Она чаще всего используется для подзарядки смартфонов.
В диванной зоне ставится блок из трех электроточек. Во-первых, два выключателя.
Они отвечают за два источника света, расположенных на стене по краям дивана.
Запомните раз и навсегда, над диваном нельзя устанавливать один светильник. Иначе вечером при просмотре телевизора, вы будете видеть не экран, а отражающуюся в нем лампочку.
И этот огонек вас будет прилично раздражать.
Настенные маломощные светильники требуются обязательно, если не хотите при просмотре фильмов в полной темноте, испортить себе зрение.
Кстати, чтобы сделать из обычных светильников маломощные, можете установить вместо двух обычных выключателей диммеры. Правда будьте внимательны с выбором моделей, не все они идеально подходят для светодиодных источников света.
Третий выключатель в этом блоке, опять же должен быть проходным. Он отвечает за основной свет.
Не будете же вы каждый раз вставать с дивана и идти к двери, дабы выключить люстру перед просмотром телевизора. Таким образом все три выключателя:
- на входе в гостиную
- над диваном
- в откосе окна
должны быть связаны между собой. Как можно сделать подключение по такой схеме, подробно разъясняется в статье ниже.
Зона телевизора.
Здесь устанавливается блок из двух розеток, TV кабеля и интернет розетка.
Последний пункт обязателен, так как все современные телевизоры самостоятельно умеют выходить в интернет.
Еще один угол комнаты, противоположный от компьютерного стола, обычно отводится хозяйкой дома под макияжную зону.
В этом месте монтируете две розетки под фен, плойку и другие женские приборы для наведения красоты.
Здесь же присутствует отдельный выключатель, который отвечает за подсветку этой самой макияжной зоны.
Последний кабель, который протягивается в штробах в гостиной – это питание под кондиционер. Не все его изначально устанавливают, но если в планах он присутствует, то не забывайте про эту электроточку.
Подключается он чаще всего отдельным контуром, непосредственно от электрощитка.
Подведем итог по гостиной. Для почти идеальной электрики в этой комнате вам потребуется:
- 10 розеток
- 3 проходных выключателя
- 3 обычных выключателя
- 2 интернет розетки под витую пару
- 1 TV розетка
Спальня
Переходим к спальне. По логике предыдущих помещений, у входа с одной из сторон от двери, опять ставится проходной выключатель основного света.
Над кроватью в обязательном порядке располагаются два светильника, каждый со своим одноклавишником.
Рядом с ними в этом же блоке монтируется проходной выключатель для света на потолке.
Возле прикроватной тумбочки, с каждой из сторон, не помешает блок из розетки 220В и специальной розетки для USB зарядки телефонов.
Электропитание кондиционера в спальне выводится по желанию.
В откосах неизменно должны присутствовать одна или две розетки. Плюс здесь же, но с другой стороны от розеток, еще один выключатель света люстры на потолке.
Все по такой же схеме, как и в гостиной.
В углу возле окна, где расположена учебно-рабочая зона со своим компьютером, та же компоновка, что и рассмотренная ранее:
- под столом — 3 розетки и вывод под витую пару
- сверху, за компьютером – блок из 4-х розеток
На стене противоположной от кровати, обычно вешают телевизор, а внизу ставят ресивер, игровую приставку, плюс другие современные гаджеты и девайсы.
В этой зоне снизу делаете блок из 4-х розеток, а сверху практически повторяете схему гостиной:
- 2 розетки
- ТВ кабель
- 2 витые пары
На этом в принципе достаточно.
Итого в спальне имеем:
- 3 проходных выключателя
- 2 простых выключателя
- 2 розетки под USB зарядку
- TV кабель
- 2 витые пары
- 15 розеток
В кухне, в отличии от гостиной и спальни, все очень сильно взаимосвязано с выбором кухонной мебели и тех электроприборов, которые будут в нее встроены.
Здесь нет какого-то одного универсального варианта. Стоит произойти каким-то изменениям в гарнитуре, и тут же вся электрика поменяется самым кардинальным образом.
Более подробно по выбору конкретных электроточек и их расположению, можете ознакомиться в отдельной статье.
В ней описаны все оптимальные варианты расположения розеток и выключателей в данной кухонной зоне.
Ванная и туалет
Осталось пройтись по ванной комнате. Как правило, в этом помещении обязательно ставится вентилятор на вытяжку.
Выключатель под нее можете смонтировать на стене, недалеко от унитаза.
В допустимой близости от раковины, с соблюдением минимальных расстояний для мокрой зоны, устанавливаете блок с выключателем для подсветки зеркала и одну розетку.
Замечу, что розетки здесь должны быть не простые.
Ну и еще один выключатель монтируется при входе в саму ванную, для управления основным светом в этой комнате.
Выполнив электрику по вышеприведенным рекомендациям, и установив в своей двушке такое количество электроточек как указано в статье, вы получите хорошо освещенную, безопасную, удобную и эргономичную квартиру, в которой не придется через несколько лет опять штробить стены и прокладывать новые кабели и провода.
Источник — Zems.pro
Электропроводка— Как провести электропроводку столовой по коду: в кухне открытой планировки, с одной розеткой и лестницей
спросил
Изменено 4 года, 4 месяца назад
Просмотрено 4к раз
В столовой моего дома установлена уникальная и странная электрическая установка, и мне нужна помощь! Может ли кто-нибудь посоветовать мне, какие схемы мне нужны для моей столовой, потому что моя ситуация довольно уникальна, и я не видел, чтобы она рассматривалась где-либо еще.
У меня есть дом 1950-х годов с традиционной столовой, которая выходит в гостиную и разделяет стену с кухней.
При реконструкции 1970-х годов половина пола столовой была удалена, чтобы построить новую лестницу, ведущую в подвал. оставив около 6 футов для обеденного стола вместо обычных 9.
Традиционный плафон в центре комнаты и 2 розетки (одна на внешней стене возле лестницы и одна на стене кухни/столовой.)
В ближайшем будущем я планирую убрать стену кухни/столовой, чтобы освободить пространство.
Убрав эту стену, вы, по сути, сделаете кухню больше. Теперь будет только одна розетка (рядом с лестницей — ее нельзя использовать для кофеварки), и в настоящее время нет верхнего света на трехпозиционном выключателе для лестницы.
Сколько цепей мне нужно подключить для этого обновления столовой?
Может ли столовая совместно использовать 15-амперную цепь освещения кухни? он требует своего?
Нужна ли мне отдельная цепь на 20 ампер для одной «столовой» розетки рядом со ступеньками, или я могу просто отвести ее от гостиной, или пусть она будет частью двух необходимых кухонных розеток на 20 ампер?
Как бы кто-нибудь предложил обеспечить верхнее освещение лестницы? отдельный свет или верхний свет должен быть переключаемым трековым светильником?
- проводка
4
Розетки в столовой должны быть на 20 ампер.
Похоже, ваши слишком далеко друг от друга. Сегодняшний кодекс требует, чтобы розетки находились в пределах 6 футов от стены или 12 футов друг от друга (не считая дверного проема). Обеденные розетки могут находиться на одной из 2 требуемых ответвлений цепей малых электроприборов. Но свет не может быть на этой цепи. Вы можете подключиться к существующей цепи освещения для лестницы, но вам нужен выключатель на каждом уровне. Это может быть самой сложной частью работы, если только не используются новые интеллектуальные выключатели, которые не нужно подключать путешественникам. Обеденные светильники могут быть подключены к цепи освещения гостиной или кухни, а не к ответвленной цепи мелкого электроприбора.
Поскольку это реконструкция обеих комнат, потребуется, чтобы обе комнаты (или, по крайней мере, объем реконструкции) соответствовали текущему коду.
Кухня, столовая и гостиная могут иметь общий контур освещения.
Две цепи розеток на кухонной столешнице больше ничему не служат.
Ваш повар скажет вам спасибо, если вы используете более двух контуров (точнее, вы никогда не услышите о неприятных поездках на кухонной столешнице). Поскольку вы добавляете эти цепи, каждая точка на задней стороне прилавка должна находиться в пределах 2 футов от розетки на столешнице.
Точно так же каждая точка вдоль стены столовой и стены нерабочей зоны кухни должна находиться в пределах 6 футов (6 футов) от стенной розетки — в любой области, которую ваш AHJ объявляет частью ремонта. AHJ = орган, выдавший разрешение/инспектор Кодекса.
Лицо, находящееся внизу или наверху ступеней, должно иметь возможность включить аварийное освещение лестницы с каждого конца. Это проблема кода только в том случае, если в освещении есть выключатель. В эпоху светодиодов, когда лампочка эквивалентной 40 Вт стоит 6 долларов в год и будет работать 25 лет, с аварийным освещением, включенным 24×7, или активированным датчиком день/ночь имеет смысл , и тогда вам вообще не нужны переключатели.
Кодекс не определяет, как выглядит безопасное освещение на лестнице, но ваш инспектор может быть таким.
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
.
Объяснение электрических розеток | Домостроение
Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот как это работает.
(Изображение предоставлено Джереми Филлипсом)Замена розетки и добавление новой в цепь — это две из немногих электрических задач, которые домашний мастер может выполнять на законных основаниях, поэтому взгляните на ее ключевые компоненты с помощью этой подробной схемы внутренней работы скромной электрической розетки.
1. Винты клемм: Они крепят КЛЕММЫ ДЛЯ ПОДАЧИ ПОД НАПРЯЖЕНИЕМ, ЗАЗЕМЛЕНИЯ и НЕЙТРАЛЬ. Ни один оголенный провод не должен быть обнажен; если это так, разрежьте его или загните конец.
2. Заземление: Контровочный провод, который несет то же электричество, что и LIVE, если что-то пойдет не так, уносит его на землю. Земля внутри КАБЕЛЯ оголена и при креплении на конец надевается зелено-желтая оболочка.
Обратите внимание, как перемычка соединяет его с винтами FACE PLATE для безопасности.
3. Нейтраль: После подачи питания в розетку через LIVE электричество проходит по нейтрали, чтобы вернуться к потребительскому блоку дома, замыкая цепь. Нейтраль обшит синим цветом, но до 2004 года был черным (см. LIVE).
4. Монтажная коробка, также известная как задняя коробка: Защищает КЛЕММЫ и КАБЕЛЬ, который входит через отверстие, обычно в нижней части. Эта скрытая коробка изготовлена из оцинкованной стали и может быть установлена внутри твердой штукатурки и гипсокартона, но коробки для поверхностного монтажа, как правило, пластиковые.
Они доступны с различной глубиной, поэтому при замене ЛИЦЕВОЙ ПЛИТЫ измерьте ее, чтобы купить коробку достаточной глубины.
5. Мягкая втулка: Доступна открытая или «глухая» (без отверстия, поэтому вы можете вырезать ее по размеру) и обычно из ПВХ или резины, она защищает КАБЕЛЬ от МОНТАЖНОЙ КОРОБКИ. КАБЕЛЬ должен едва проходить через отверстие, чтобы предотвратить распространение огня.
6. Кабель: Оболочка из ПВХ покрывает жилы под напряжением, заземление и нейтраль. Это «трехжильный кабель с круглой оболочкой» сечением 2,5 мм2. В старых схемах оболочки могут быть резиновыми. Эта проводка должна быть обновлена электриком.
7. В сети: По этому проводу подается электроэнергия от потребительского блока к розетке по мере необходимости. Этот проводник «переключается», поэтому вы можете остановить поток электричества. Провод под напряжением в настоящее время коричневого цвета, хотя до изменений правил в 2004 году (для помощи дальтоникам) он был красным, поэтому, если вы меняете ЛИЦЕВУЮ ПЛИТУ или добавляете новую розетку в старом доме, это то, что вам нужно.
найду.
8. Лицевая панель: Доступная в различных материалах и конструкциях, лицевая панель розетки содержит КЛЕММЫ и привинчивается к МОНТАЖНОЙ КОРОБКЕ. Разъемы LIVE и NEUTRAL находятся на расстоянии 22 мм друг от друга и снабжены заглушками для предотвращения вставки чего-либо, кроме вилки.
9. Клемма: Они соединяют провода ФАТА, ЗАЗЕМЛЕНИЯ и НЕЙТРАЛЬ с проводниками в ЛИЦЕВОЙ ПЛИНЕ, что в конечном итоге передает электричество на вилку. Они закрепляются на месте, затягивая ВИНТЫ КЛЕММ с помощью отвертки с плоской головкой.
( БОЛЬШЕ : Найдите электрика для вашего проекта (откроется в новой вкладке))
Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.
Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.
