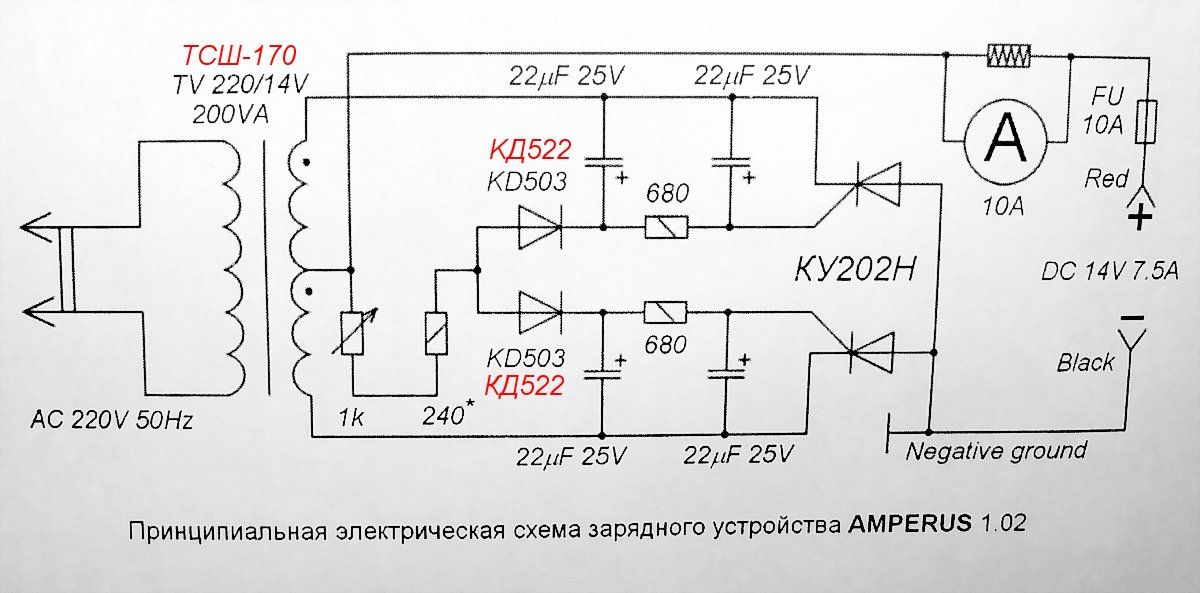

Схема сварочно зарядное для акб: Пуско-зарядное устройство своими руками | Сварка своими руками

Содержание

Пуско-зарядное устройство своими руками | Сварка своими руками

Вчера на ночь забыл отключить габариты. На утро автомобиль не завелся, а машина нужна срочно. Пока искал у кого бы «прикурить» вспомнил, что в багажнике лежит бытовой сварочный ММА-инвертор. Вот и подумал,

а почему бы не зарядить автомобильный аккумулятор с помощью сварочного инвертора?

Зарядить аккумулятор с помощью инвертора можно, если он оснащен пуско-зарядной функцией. Например, аппарат Калибр свиз-200ап -цена и отзывы пользователей (на фото) способен перезарядить аккумулятор или запустить двигатель. Установите на выходе вашего инвертора напряжение 12В, ток 3А, если нужно зарядить аккумулятор легкового автомобиля. Ампераж рассчитывается как 1/20*Р, где Р-мощность батареи. Время выдержки 30-40 мин., этого времени будет достаточно для запуска двигателя. Чтобы зарядить батарею полностью подержите ее на токе 1,5…2А 3 часа.

Если же у вас обычный бытовой инвертор ММА-сварки, пытаться с его помощью завести машину небезопасно. Вы можете испортить аккумуляторную батарею или сам инвертор. Выдать небольшой ток и напряжение он не способен, обычно на выходе регистрируют 40…60В и ток ампер 20… Кислотный аккумулятор в худшем случае может взорваться, а в лучшем аккумулятор бывший в эксплуатации осыплется и замкнет, а в новом деформируются пластины. Для того, чтобы получить ток 3А к инверторному или трансформаторному источнику питания собирают балластную схему, которая ограничит ток (это могут быть резисторы, диоды или лампочки накаливания на 60-100Вт).

Зарядное устройство из микроволновки своими руками

Можно собрать простое и мощное устройство для зарядки аккумуляторов с нуля. И стоить это будет практически ничего.

На схеме изображены (слева-направо)

  • Понижающий трансформатор;
  • Диодный мост;
  • Обычный вентилятор от компьютера;
  • Любой вольтметр;
  • Электролитический конденсатор на 16В, можно больше, например, 25В. Емкость от 3000 мкФ до 10000мкФ. Чем выше емкость, тем ровнее будет ток на выходе.

В разрез соединения первичной обмотки трансформатора ставится предохранитель на 15А для защиты от короткого замыкания т.к. на участке первичной обмотки напряжение высокое и опасное. Диодный мост можно использовать от 10 до 50А в зависимости от того, какие аккумуляторы вы будете заряжать данным устройством.

В интернете очень много информации по созданию зарядного устройства, как правило, это переделка компьютерного блока питания, что довольно ненадежно и дает маленькую мощность. Так же предлагают использовать уже готовые понижающие трансформаторы, которые довольно недешево стоят в магазинах и если подходить с этой точки зрения, то проще купить уже готовое зарядное устройство. Так же предлагают использовать трансформаторы от старых ламповых телевизоров, но на сегодняшний день найти такой раритет практически не реально, разве что в музее.

А вот источник питания от СВЧ-печи легко можно найти.  Старых и сломанных микроволновок очень много.  Это высоковольтный источник, но если перемотать его в понижающий трансформатор, можно использовать его в предложенной схеме.



УСТРОЙСТВО СВАРОЧНО-ЗАРЯДНО-ПУСКОВОЕ УСЗП

Общие сведения

Устройство сварочно-зарядно-пусковое УСЗП предназначено для: ручной электродуговой сварки, наплавки и резки переменным током углеродистых сталей обыкновенного качества (Ст3, Ст5 и др.) толщиной от 2 до 8 мм металлическими электродами диаметром от 2 до 5 мм;

запуска двигателей легковых автомобилей с номинальным напряжением бортовой сети 12 В в холодное время года или при слабо заряженной аккумуляторной батарее;
зарядки стартерных аккумуляторных батарей с номинальным напряжением 12 В, емкостью до 55 А·ч, разряженных в процессе эксплуатации не более чем до 10,2 В.

Условия эксплуатации

В помещениях с естественной или искусственной вентиляцией и под навесом. Допускается работа на открытых площадках в сухую погоду. Климатическое исполнение и категория размещения УХЛ3 по ГОСТ 15150-69. Температура окружающей среды от минус 10 до 40°С. Относительная влажность воздуха не более 98% при температуре 25°С без конденсации влаги. Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих металлы и изоляцию. Степень защиты IР20 по ГОСТ 14254-96. Группа механического исполнения М23 по ГОСТ 17516.1-90. Класс по степени защиты человека от поражения электрическим током I по ГОСТ 27570.0-87. Требования техники безопасности по ГОСТ 27570.0-87 и ГОСТ 27570.28-91. Эксплуатация устройства должна осуществляться в соответствии с требованиями действующих "Правил технической эксплуатации электроустановок потребителей" и "Правил техники безопасности при эксплуатации электроустановок потребителей". Устройство соответствует требованиям ТУ 16 МОЛД 14.008-94. ТУ 16 МОЛД.14.008-94

Технические характеристики

Питание устройства осуществляется от однофазной электрической сети (промышленной или бытовой) напряжением 220 В частотой 50 Гц, рассчитанной на ток в режиме "ЗАПУСК" и не менее 40 А в режиме "СВАРКА".
Габаритные размеры устройства, мм - 470x200x330
Масса устройства, кг, не более - 35
Основные параметры устройства в режиме "ПУСК" Номинальное напряжение бортовой сети автомобиля, В - 12
Номинальный ток, А - 120
Номинальное выходное напряжение постоянного тока, В - 11
Допустимое отклонение выходного напряжения от номинального значения, В - -2.

..+1
Потребляемая мощность, кВт, не более - 2
Продолжительность запуска двигателя, с, не более - 5
Продолжительность паузы между запусками, с, не менее - 15
Продолжительность паузы между пятью запусками, мин, не менее - 5
Основные параметры устройства в режиме "ЗАРЯД" Номинальное напряжение заряженной батареи, В - 12
Диапазон плавного регулирования зарядного тока, А - 2-6
Номинальная потребляемая мощность, Вт, не более - 200
Режим работы - Продолжительный Основные параметры устройства в режиме "СВАРКА" приведены в таблице.

Табл.

Показатели надежности: средняя наработка на отказ - не менее 1500 ч;
полный средний срок службы при среднегодовой наработке 200 ч - не менее 6 лет;
среднее время восстановления работоспособного состояния - не более 3 ч. Гарантийный срок - 1 год со дня продажи устройства потребителю. Устройство (рис. 1) выполнено в виде переносного напольного прибора. Внутри металлического кожуха, имеющего вентиляционные отверстия для естественного охлаждения, расположены трансформатор, радиатор с двумя силовыми диодами, вводное и выводное устройства, элементные схемы зарядки.

Рис. 1.

Внешний вид сварочно-зарядно-пускового устройства УСЗП Трансформатор состоит из магнитопровода с размещенными на нем первичной и вторичной обмотками. Первичная обмотка состоит из основной и дополнительной обмоток, которая позволяет поддерживать напряжение ХХ трансформатора 50 В на всех ступенях сварочного тока и имеет отводы регулирования сварочного тока с по-мощью переключателя. Силовые диоды служат для получения постоянного тока до 120 А напряжением 12 В для запуска двигателя автомобиля. Для подключения устройства к сети предусмотрено вводное устройство, закрытое крышкой, с надписью "СЕТЬ" и с отверстием для ввода кабеля. На передней стенке устройства расположены автоматические выключатели сети и включения устройства в режим "ЗАРЯД", переключатель ступеней сварочного тока, амперметр контроля тока заряда, переменный резистор для регулирования зарядного тока, гнезда "+" и "-" "12В" для подсоединения к аккумуляторной батарее, люк выводного устройства, закрытый крышкой с отверстиями для ввода кабелей.
Для переноски устройство снабжено двумя ручками. Электрическая принципиальная схема устройства приведена на рис. 2.

Рис. 2.

Электрическая принципиальная схема сварочно-зарядно-пускового устройства УСЗП: SA - переключатель ПВ11-2560 205 00У3;
QF1 - выключатель ВА60-26-14-20 УХЛ3 31,5 А;
QF2 - выключатель ВА60-26-14-20 УХЛ3 10 А;
PA - амперметр М423030-10 А;
TV - трансформатор;
C1-C3 - помехоподавляющие конденсаторы К75П-4-В-1000 В-Х-0,022 мкФ+20%;
C4 - конденсатор К50-29-16 В - 22 мкФ;
R1 - резистор ПП3-40-4,7 кОм+10%;
R2 - резистор С2-23-0,5- 20 Ом+5%;
VS - тиристор КУ202Е;
VD1, VD2 - диоды Д141-100Х-3УХЛ3;
VD3 - диод Д237;
X1 - соединитель: вилка СС11-25-061-11-54 УХЛ3, розетка СС11-25-061-11-54 УХЛ3;
XT1-XT6 - зажимы;
XP1, XP2 - вилки; XS1, XS2 - гнезда ГИ4;
ЭД - электрододержатель;
ЗК - контактный зажим При работе в режиме "СВАРКА" необходимо: к выводу "ЗК" устройства подсоединить свариваемую деталь с помощью контактного зажима, к выводу "ЭД" электрододержатель.
Подсоединение рекомендуется производить гибким медным сварочным кабелем с резиновой изоляцией сечением не менее 16 мм2. Сварочный кабель должен быть цельным без скруток. Рекомендуемая марка кабеля КГ1Х16, ТУ 16.К73.05-88;
установить электрод в электрододержатель и с помощью переключателя ступеней регулирования сварочного тока установить требуемый сварочный ток;
подать напряжение на устройство с помощью выключателя "СЕТЬ". Зажигание дуги производится двумя способами. При первом способе электрод перпендикулярно подводится к месту начала сварки и после сравнительно легкого прикосновения к изделию отводится вверх на расстояние 2-5 мм. Второй способ напоминает процесс зажигания спички. Главным условием получения требуемого качества сварного шва являются: правильный выбор типа, марки и диаметра электрода;
наличие правильного угла раскрытия шва и необходимого качества сборки под сварку;
правильный выбор режима сварки и соблюдение технологии сварки;
квалификация сварщика. При работе в режиме "ПУСК" необходимо: подсоединить вывод "ЗК" устройства к клемме "минус" аккумуляторной батареи, а вывод "+" - к клемме "плюс" аккумуляторной батареи без отсоединения ее от бортовой сети автомобиля. Подсоединения рекомендуется производить гибким медным кабелем с резиновой изоляцией сечением не менее 10 мм
2
, причем сначала подсоединить кабель к устройству, а затем к батарее. Кабель должен быть цельным без скруток. Допускается применять кабель, используемый в режиме "СВАРКА";
подключить устройство к сети;
включить устройство, установив выключатель "СЕТЬ" в положение, "ВКЛЮЧЕНО";
ключом зажигания включить стартер. Если двигатель не запускается в течение 5 с, необходимо выдержать паузу 15-20 с и повторить запуск. После пяти включений пауза должна быть не менее 5 мин. Для отключения устройства после запуска двигателя автомобиля необходимо отключить устройство, установив выключатель "СЕТЬ" в положение "ВЫКЛЮЧЕНО", и отсоединить соединительные шнуры от аккумуляторной батареи. При работе в режиме "ЗАРЯД" при помощи соединительных шнуров, входящих в комплект, подсоединить к гнездам "12 В" устройства аккумуляторную батарею, строго соблюдая при этом полярность: "+" устройства - к "плюсу" батареи. "-" - к "минусу" батареи;
ручку потенциометра "Зарядный ток" установить в левое крайнее положение;
подключить устройство к сети;
включить устройство, установив выключатели "СЕТЬ" и "ЗАРЯД" в положение "ВКЛЮЧЕНО";
с помощью потенциометра "Зарядный ток" установить по амперметру требуемый ток заряда аккумуляторной батареи. Во время заряда необходимо следить за температурой электролита, не допуская ее выше 45°С. По окончании заряда сначала отключить устройство от сети, установив выключатели "СЕТЬ" и "ЗАРЯД" в положение "ВЫКЛЮЧЕНО", а затем отсоединить аккумуляторную батарею от устройства. В комплект поставки входят: устройство, запасные части и принадлежности согласно ведомости ЗИП (комплект поставляется по отдельному заказу), руководство по эксплуатации.

Центр комплектации «СпецТехноРесурс»
Все права защищены.

ПУСКО-ЗАРЯДНОЕ УСТРОЙСТВО

   Представляю Вашему вниманию мощное пуско-зарядное устройство для заряда автомобильных аккумуляторных батарей

напряжением 12 и 24 вольт, а так же запуска двигателей легковых и грузовых автомобилей с соответственными напряжениями.

   Его электрическая принципиальная схема:

   Источником питания для пуско-зарядного устройства служит 220 вольт промышленной частоты. Мощность, потребляемая от источника может составлять от десятков ватт в режиме заряда (когда аккумуляторы почти заряжены и имеют напряжение 13.8 – 14.4 вольта или 27.6 – 28.8 вольта для пары, соединённой последовательно) до нескольких киловатт в режиме запуска стартера двигателя авто.

   На вводе устройства стоит двухполюсный автоматический выключатель на ток Іном=25 А. Использование именно двухполюсного обусловлено надежностью отключения как фазы так и ноля, так как при подключении через стандартную евровилку (с заземляющим контактом) нет уверенности что однополюсный автоматический выключатель выключит именно фазу и тем самым произойдет обесточивание всего прибора в целом. Данный автоматический выключатель (в моем варианте) установлен в стандартном боксе для установки в стену. Частое включение питания этим выключателем не имеет смысла, а посему и не ставил его на передней (лицевой) панели.

   И в режиме «Пуск» и в режиме «Заряд» силовой трансформатор включается одним и тем же магнитным пускателем КМ1, у которого напряжение катушки составляет 220 вольт, а ток, коммутируемый контактами порядка 20-25 ампер.

   Самая главная часть пуско-зарядного устройства – силовой трансформатор. Моточных данных силового трансформатора давать не буду, так как не думаю что все бросятся копировать один в один, скажу лишь на что следует, на мой взгляд, обратить внимание. Как уже заметили из схемы – трансформатор имеет вторичную обмотку с ответвлением от средины. Здесь, при расчетах, а потом и на практике необходимо установить напряжение на выходе устройства (зажимах на аккумуляторах – проще крокодилах), учитывая и падение напряжения на диодах (в моем варианте Д161-250) в рамках 13. 8-14.4 вольта для режима 12 вольт и 27.6-28.8 для 24 вольтового режима, при токе нагрузки до 30 ампер. Крокодилы использовал от массы сварочного аппарата, соответсвенно плюсовую покрасил в красный цвет.

   Режим 12/24 вольта устанавливается контакторами КМ2, КМ3, силовые контакты которых, рассчитанные на 80 ампер, соединены параллельно, что в сумме дает 240 ампер.

   В цепи по стороне 12/24 вольта установлен шунт, а в разрыв цепи амперметра – контакты магнитного пускателя режима «Заряд». Данный амперметр должен измерять ток заряда. Граница шкалы в моем варианте составляют 0…30 А. Цепь замыкается в режиме заряда.

   Отдельно хотелось бы поговорить о режиме «Заряд». Как Вы уже заметили здесь нет схемы управления тока заряда, а он, можно сказать, идет максимальный. Ошибка? Думаю нет. давайте обратимся к электрооборудованию среднестатистического автомобиля. Так вот, там реле регулятор регулирует не ток заряда, а. .. вгоняет генератор в параметры бортовой сети автомобили, те же 13.8-14.4 вольта, соответственно, если Вы правильно намотаете трансформатор, с учётом падения напряжения на силовых диодах, то уподобите данную схему генератору автомобиля, и, по мере заряда аккумулятора, ток будет только падать.

   И, не забывайте, в диодном мосте необходимо учитывать что два диода работают последовательно, то есть падение напряжение необходимо умножить на два.

   Из недостатков данной схемы могу выделить лишь зависимость напряжения сети к току заряда. Так как мой вариант будет использоваться на СТО, где мало изменяется напряжение сети и основная его задача запуск грузовых автомобилей с напряжением 24 вольта, то не вижу необходимости в усложнении конструкции. Но решением проблемы может служить установке автотрансформатора, через свободные контакты магнитного пускателя КМ4, параллельно КМ1. С уважением, AZhila.

   Форум по зарядным устройствам

Трехфазный сварочный аппарат на 400 Ампер

Этот сварочник был сделан ещё 4 года назад и работает до сих пор очень хорошо. А началась история по созданию с того, что нашёл большой трехфазный трансформатор 13 кВт от выпрямителя, на разборке, и смог купить его за небольшую сумму. А в наличии уже был весь мост, то есть 6 диодов на 200 ампер.

Первичная обмотка намотана с помощью плоской шины 3 х 5 мм, а вторичная — 4 х 6 мм под напряжение 110 В. Включение такого большого трансформатора в сеть было через предохранители на 25 А. Понятно что мягкий старт будет необходим. Далее размотал некоторые вторичные обмотки, а остальные разделил на две части и соединил параллельно, что дало 48 мм квадратные обмотки на каждой колоне и напряжение 28 В (на каждой из них). Подключил обмотки в звезду и присоединил к выпрямительному мосту, получив на выходе напряжение 65 В постоянного тока.

Для регулирование сварочного тока выбрал 3-фазный контроллер на первичной стороне по двум причинам: фазовый контроллер на U209B имеет плавный пуск, и уже были диоды, поэтому не пришлось покупать тиристоры для регулировки по вторичной обмотке. Купил только 3 штуки U209B и 3 BTA-41-600 — остальные детали были дома, потому что у каждого электронщика есть конечно закрома.

С помощью такой настройки плавный пуск работает очень хорошо, и ток можно регулировать, но сварка оказалась невозможна, так как во время процесса напряжение было слишком высоким, а электрод прогрелся до красного цвета. Этот трансформатор слишком жесткий, потому что вторичная обмотка намотана на первичную обмотку. Магнитный поток должен был быть как-то рассеян.


В книге по теории сварочной схемотехники читал, что можно рассеять магнитный поток включив дроссель на вторичной обмотке, на переменном токе. Намотал три по 20 витков с помощью плоской шины 4 х 6 мм на сердечники с поперечным сечением 5 х 4 см и включил их последовательно на каждом столбе. И теперь сварочный ток можно регулировать от 40 А 60 В — до 400 А 65 В. Во время сварки напряжение составляет 24-28 В в зависимости от сварочного тока. Что касается дросселей, то они были выбраны методом подбора.

Во время испытаний сварил 10 электродов один за другим, трансформатор был немного теплый, только диоды нагрелись, поэтому использовал вентилятор и термостат, который выключит сварщик, когда диоды превысят температуру 70C.

Сварочный аппарат очень легко зажигает дугу, не гаснет, не распыляет, слышно при работе только характерное шипение. Можно сваривать тонкими электродами, например, 2 мм. Во время прожига отверстий измеритель токовый показывал до 600 А.

Схема сварочника на 3 фазы

Схема была нарисована от руки, просто нет программы для рисования принципиальных схем. Если надо немного подробнее — смотрите в статье про СА на 250 Ампер.

А это принципиальная схема драйвера выпрямителя:

Сварочный аппарат на холостом ходу потребляет 1 А на фазу, а при сварке электродом 3,2 мм примерно 10 А на фазу.

Из того что вы видите понятно, что СА вышел довольно тяжелый — более 100 кг, но использую его только в гараже. Для работы вне гаража и в полевых условиях есть сварочный инвертор (тоже самодельный), и качество сварки у них примерно сопоставимо.
