Схема включения дифавтомата в однофазной сети: Подключение дифавтомата — схема самостоятельного подключения дифавтомата в однофазной сети

последовательность правильных действий, схема расключения в однофазной и трёхфазной сети

Использование дифференциального прибора позволяет заменить собой сразу 2 электрических модуля — пакетный автомат и устройство защитного отключения, поэтому, если правильно подключить дифавтомат, можно одновременно защитить электропроводку от возгорания и живой организм от поражения электрическим током. Для коммутации и расключения оборудования приглашают электрика, но можно сделать всё самостоятельно.

• Конструкция и особенности
  • Состав дифавтомата
  • Принцип действия
• Характеристики устройства
• Монтаж и подключение
  • Типовое коммутирование
  • Селективная схема

Конструкция и особенности

При построении электрических систем для их защиты, а также обеспечения безопасного использования, применяются различные модули. Одним из них является дифференциальный автомат. Это комбинированное устройство, объединяющее в одном корпусе автоматический выключатель и устройство защитного отключения (УЗО).

Его использование позволяет одновременно защищать электрические кабели и оборудование от аварийных скачков потребления мощности системы и отключать подачу тока при возникновении его утечки. По внешнему виду он напоминает дифференциальное реле (другое название УЗО), но при этом существует ряд различий.

Выяснить, где дифавтомат, а где реле на самом деле несложно. Если сравнить маркировку изделий, то можно заметить, что на УЗО нет обозначения буквенной характеристики расцепителей, то есть, когда на модуле написано C10 — это дифференциальное устройство, а если 10А — это реле.

Кроме того, на изображённой схеме корпуса дифавтомата рисуется электромеханическое реле.

Состав дифавтомата

Конструкцию защитного изделия можно разделить на 2 части — механическую и электронную. Первая состоит из механизмов коммутационного типа и контактной группы, предназначенной для подключения входных и выходных кабелей, а вторая содержит трансформатор дифференциального тока.

Можно выделить следующие основные элементы конструкции модуля:

• винтовые клеммы;
• контактные группы;
• электромагнитный расцепитель;
• тепловой расцепитель;
• дугогасительная камера;
• канал отвода газов;
• рычаг включения и отключения;
• контрольную схему;
• трансформатор тока;
• регулировочный винт.

Рычаг включения предназначен для подключения нагрузки к линии электропередачи. Тепловой расцепитель собирается на пластине, получаемой методом спрессовки двух металлов с разной теплопроводностью, что при нагреве позволяет ей изгибаться. Электромагнитный прерыватель — это катушка с сердечником, удерживаемым пружиной. При возникновении короткого замыкания в ней возникает магнитный поток, сила которого превышает усилие пружины.

Таким образом, комбинированное устройство, как и пакетный выключатель в своём составе имеет 2 расцепителя — электромагнитное и тепловое. Они отключают электрическую линию в случае возникновения на ней тока короткого замыкания, или если подключенное к ней оборудование начинает потреблять недопустимо высокую мощность.

Это может происходить из-за повреждения изоляции кабеля или неисправности техники.

При этом с помощью дифференциального трансформатора модуль может следить за возникновением тока утечки, при появлении которого срабатывает механизм, прекращающий подачу тока в сторону нагрузки.

Принцип действия

В автомате комплексной защиты используется трансформатор. В основе его работы лежит принцип изменения равновесия магнитного потока. Трансформатор представляет собой тороидальный ферромагнетик, на котором намотано 2 обмотки, фактически образующих 2 катушки.

К первой подключается фазовый провод электрической линии, а ко второй — нулевой. Проходя через витки в прямом и обратном направлении, ток создаёт в каждой обмотке магнитное поле. Эти потоки равны друг другу по величине и противоположны по направлению. В результате создаётся сбалансированная ситуация, так как эти поля взаимно уничтожаются.

Если же в подключённой линии происходит пробой изоляции или возникает контур на землю, то баланс магнитных потоков нарушается. В трансформаторе возникает напряжение, которое прикладывается к управляющим выводам реле. Оно срабатывает и разрывает целостность электролинии, обесточивая участок цепи, подключённый к ней.

Работа трёхфазного дифавтомата происходит аналогичным образом, но при намотке трансформатора используется 4 обмотки, 3 из них являются фазовыми и 1 нулевая. Если ток утечки отсутствует, суммарный магнитный поток также будет равен 0. В случае возникновения потерь тока хотя бы на одном из фазовых проводов, появляется магнитное поле, вызывающее срабатывание реле.

Чтобы устройство среагировало на большое значение тока, используется соленоид (катушка с сердечником) и тепловой расцепитель. При возникновении короткого замыкания ток на линии мгновенно возрастает, что приводит к втягиванию сердечника соленоида. Его перемещение приводит в действие механизм расцепителя, размыкающего силовые контакты. При мгновенном разрыве контактов образуется дуга, для гашения которой используется дугогасительная камера, состоящая их набора пластин. Образовавшиеся газы выводятся через вентиляционное отверстие.

Тепловая защита срабатывает за счёт свойства биметаллической пластины деформироваться при нагреве. Когда начинается избыточное потребление энергии, пластинка нагревается и через какое-то время изгибается, размыкая защищаемую цепь.

Характеристики устройства

Перед тем как подключить дифференциальный автомат, необходимо его правильно подобрать. Так как изделие объединяет в себе 2 других устройства, то и характеризуется оно параметрами обоих модулей. Наиболее важные из них :

1. Максимальный ток. Обозначает наибольшее значение, которое может пропускать через себя автомат без ухудшения характеристик. Его величина подбирается в зависимости от мощности и подключаемой нагрузки. На розеточные группы обычно устанавливаются модули на 16А, а на осветительные 10А.
2. Тип расцепителя. Обозначается латинскими буквами и характеризуется времятоковой характеристикой, то есть во сколько раз должен быть превышен номинал тока.
3. Рабочее напряжение. Осуществить подключение дифференциального автомата возможно в однофазной и трёхфазной сети. Для сети 220 В предназначены устройства с 3 винтовыми клеммами, а 380 В — четырьмя.
4. Ток уставки. Определяется минимальным значением тока утечки. В бытовых помещениях используются номиналы на 10 и 30 мА.
5. Класс дифференциального реле. Показывает, на какую форму сигнала реагирует модуль. Это может быть переменный, постоянный или пульсирующий ток с различным временем выдержки отключения. Выбор нужного класса происходит по типу нагрузки. В частных домах и квартирах используются автоматы A класса, для осветительных приборов AC.
6. Ток отключения. Характеризуется величиной, при достижении которой происходит срабатывание устройства.
   Наиболее распространёнными являются автоматы, рассчитанные на 6000 А.
7. Степень токоограничения. Существуют 3 класса, обозначающих время обесточивания нагрузки устройства при возникновении аварийной величины тока. Самым быстрым является третий класс.
8. Температурный режим использования. Обычно он находится в интервале от -5 С до +40 С.
9. Вид исполнения. При производстве дифавтоматов используются 2 типа устройств — электромеханические и электронные. Принципиальная разница между ними заключается в том, что первые могут отключать нулевой провод, а вторые — требуют для своей работы источник питания, но имеют меньшие габариты.

Монтаж и подключение

Перед тем как непосредственно приступить к подключению дифавтомата в однофазную сеть или трёхфазную, его устанавливают в электрический щиток. Монтаж не связан с какими-то сложными действиями и по силам даже не очень опытному человеку.

По рекомендациям электриков устройство перед установкой

необходимо внимательно проверить на отсутствие трещин и сколов. Далее, следует обесточить входную линию. Для этого обычно выключается вводный автомат, располагающийся перед счётчиком.

Сам модуль дифференциальной защиты закрепляется на дин-рейку, заранее установленную в щитке. Эта планка имеет выступы с верхней и нижней стороны, а устанавливаемое изделие защёлку на тыльной стороне.

Для сцепления их между собой на рейку надевается верхнее крепление, а затем с небольшим усилием прижимается низ устройства до щелчка. После чего в горизонтальной плоскости автомат можно перемещать в любое место по всей длине дин-рейки. С нужных проводов снимается изоляция — около 10 мм — после чего они вводятся в гнёзда автомата и прижимаются винтовыми зажимами. Существует правило, что вводные провода заводятся сверху, а идущие к нагрузке снизу. Также выдерживается цветовая маркировка провода: фазовые выполняются коричневым цветом, нейтральные — синим, а заземление — зелёным.

Как только устройство будет установлено на своё место, переходят к его подключению. При этом отличие однофазной сети от трёхфазной заключается в количестве токовых проводов: 1 или 3, а принцип расключения одинаковый. Существуют три вида соединения:

• вводное;
• селективное;
• с заземлением.

Типовое коммутирование

Наиболее распространённым вариантом является схема подключения дифавтомата в качестве вводного устройства. Такое расположение подразумевает его установку сразу же в линии после счётчика или вводного отдельного автомата. Тут принципиальной разницы, где устанавливать устройство: до или после вводного пакетного выключателя, нет.

Расключение происходит следующим образом: фазовый провод, идущий от счётчика, заводится в верхнюю клемму устройства, обозначаемую на корпусе латинской буквой L, нейтральный фиксируется в клемме, подписанной буквой N. С нижних контактов дифавтомата нейтральный провод заводится на нулевую колодку, а фазовый подключается к пакетным выключателям. Затем с каждого выключателя он направляется в сторону защищаемой им нагрузки, туда же протягивается нейтральный провод с клеммой колодки.

Такое подключение позволяет защитить все провода и оборудование от повреждения, а человеческий организм от тока утечки в случае возникновения аварии на любой распределительной линии. Но при этом обесточен будет весь дом, причём это касается как розеточной группы, так и освещения.

Селективная схема

Здесь используется как вводный дифавтомат, так и отдельные модули на различные нагрузочные линии. Начало коммутирования совпадает с предыдущим способом. Но перед расключением пакетных автоматов провода подключаются к групповым комбинированным устройствам. Для этого фазовый проводник подсоединяют к стоящему сразу за ним дифференциальному модулю, а от него уже ставят перемычку ко второму, и так проходят все устройства. Нейтральный же проводник от нулевой шины подводят к каждому автомату своим отрезком провода. С выхода модулей проводники заводят на пакетные выключатели, а затем к нагрузке.

Преимуществом такого варианта является способность системы обесточивать часть схемы, где произошла авария, при этом оставшаяся будет полноценно работать. Селективность схемы подразумевает использование устройств от большего к меньшему, то есть вводное устройство должно иметь большие электрические характеристики срабатывания, чем групповые. Например, устанавливаемый модуль на группу выбирается с током утечки 30 мА, а вводный 100 мА.

В частном секторе электрокабель состоит из 3 проводов для однофазной сети и 5 для трёхфазной. Дополнительным проводником является заземление. В этом случае заземляющий элемент подключается на отдельную колодку и с неё напрямую проводится к нагрузке.

Как только расключение будет закончено, с помощью мультиметра следует проверить, нет ли на линиях короткого замыкания. Если всё в порядке включается вводный автомат. Работоспособность дифференциальных модулей проверяется с помощью кнопки «тест», предусмотренной в их конструкции.

Схема подключения и правила монтажа дифавтомата в однофазной сети

Помимо благ, которые несет человеку электрификация, она же подвергает его опасности пожара или поражения электрическим током. Помочь защитить себя и свое жилье от этих рисков во многом способен автоматический выключатель дифференциального тока (АВДТ), или по другому дифавтомат. Он выполняет одновременно несколько функций – защищает сеть от перегрузок, короткого замыкания, а также обеспечивает защиту человека от удара током.

Как правильно подключить дифавтомат своими руками, будет рассказано далее в статье.

Краткое содержимое статьи:

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

Подключение дифавтомата без заземления

Как правило, во введенных в эксплуатацию помещениях предусмотрено заземление. Дифференциальный автомат в этом случае будет подключаться по одной из двух вышеописанных схем, и защитит цепь от утечки на «землю».

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

При прикосновении человека к находящейся под напряжением проводке или электроприбору, произойдет сработка АВДТ и обесточивание цепи.

Разница между селективным и неселективным способами подключения АВДТ

Для того, чтобы выполнить селективное подсоединение дифференциального автомата, берут соответствующий тип устройства с маркировкой «S» на нем. При любом другом варианте, невзирая на подборку входящих в цепь дифавтоматов, подсоединение будет неселективным.

Суть селективного подсоединения – селективный АВДТ стоит на входе, к примеру на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.

При срабатывании АВДТ в одной из квартир, питание на остальные отключено не будет, если входящий дифавтомат селективного типа. При этом никакого риска выгорания проводки, или выхода из строя электроприборов в них нет.

Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в любой из квартир без электричества  остаются  все квартиры на этаже. Вне зависимости от типа схемы, первого или второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.

Фото схем подключения и правила монтажа дифавтомата

Вам понравилась статья? Поделитесь 😉



Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтоматов
  9 Установка дифавтоматов с заземлением 9009
  • Трехфазная цепь
  • Особенности установки селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные советы по установке
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие ток утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разницу между значениями тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой именно комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то включить напряжение во всей квартире нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения от электричества только одного помещения на время проведения ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести только необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдать полярность. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо производить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.

Выводы и полезное видео по теме

С какими трудностями вы можете столкнуться при подключении защитных устройств, вы узнаете из следующих видео.

Проверка двухуровневой селективной и неселективной схемы:

Внутреннее устройство дифавтомата:

Разбор различных схем подключения дифавтоматов (3 части):

Подключение дифференциального выключателя представляет собой простой технологический процесс. Главное условие быстрого монтажа – строгое соблюдение рекомендуемых электрических схем. В этом случае самостоятельная установка защитных устройств удастся с первого раза, а сам АЭДТ будет надежно служить долгие годы.

Хотите поделиться собственным опытом подключения дифференциальной машины? Знаете ли вы тонкости установки устройства, не приведенные в статье? Пожалуйста, пишите комментарии, задавайте вопросы, размещайте фотографии в блоке ниже.

по назначению, по параметрам и схемам

Все больше людей задумываются о необходимости защиты домашней электросети от возможных утечек, перегрузок и коротких замыканий. Средства защиты чаще всего имеют немалую стоимость, но негативное влияние этих факторов приводит к еще более неприятным последствиям в виде дорогостоящего ремонта или необходимости полной замены бытовой техники. Чтобы правильно выбрать оборудование, нужно знать, как оно работает, а также чем отличается УЗО от дифавтомата.

Содержание

1. Функциональная цель
2. Почему устройства выключают
3. Различия по внешнему виду
4. Важные тонны
5. Установка цепных выключателей

Функциональная цель

. вся электрическая сеть

УЗО срабатывает, если в подключенной к нему сети зафиксирована разница между токами в нулевом и фазном проводах, так как это свидетельствует об утечке. Такая ситуация чревата серьезными последствиями, наиболее опасным из которых является поражение человека электрическим током при прикосновении к поврежденному оборудованию.

Однако, если сразу включить все электроприборы, находящиеся в помещении и образовать серьезную перегрузку, УЗО не сработает. Проводка, если нет других вариантов безопасности, будет гореть вместе с этим устройством.

С помощью УЗО не удастся обеспечить безопасность электрической сети от возможного возникновения в ней короткого замыкания или чрезмерной нагрузки. Установив такое оборудование в свою сеть, вы не сможете добиться защиты от каких-либо внештатных ситуаций.

Дифференциальный автомат – это специальное устройство, совмещающее в себе функции УЗО и автоматического выключателя. Установка дифавтомата в доме обеспечивает гарантированную безопасность электрической сети.

Отличие дифавтомата от УЗО в том, что первый обеспечивает полную защиту от протечек, коротких замыканий и повышенных нагрузок, чего нельзя добиться с УЗО.

Есть еще несколько обстоятельств, на которые важно обратить внимание при выборе того или иного устройства. В первую очередь это касается наличия свободного места на DIN-рейке распределительного щита. УЗО, независимо от того, о какой конкретно модели идет речь, должно иметь собственную защиту от короткого замыкания или перегрузки. Вдобавок к нему придется оборудовать специальный автоматический выключатель, а комбинация УЗО-автомат требует большого количества свободного места. Если на приборной панели нет свободного места для установки всего этого оборудования, вопрос выбора отпадает сам собой.

Если основной задачей является обеспечение защиты от любых неприятностей крупной бытовой техники вроде стиральной машины или бойлера, достаточно будет оснастить электросеть простым дифференциальным автоматом. Главное в этой ситуации правильно подобрать модель, технические характеристики которой будут соответствовать имеющейся нагрузке.

Если требуется обеспечить защиту от повреждения всей линии электропроводки, в которую войдут каждая розетка, светильник и все другое оборудование, подключенное к сети, может быть поставлено УЗО и автоматический выключатель. Эта комбинация часто используется как наиболее рациональное решение. Если нагрузка на сеть со временем увеличивается, дифференциальный автоматический выключатель будет постоянно отключать питание внутри помещения из-за перегрузки, и его необходимо будет заменить, чтобы выдержать более высокий номинальный ток. При использовании УЗО достаточно просто поменять автоматический выключатель.

Следует также учитывать финансовый вопрос. Если защита отдельного участка электропроводки, которая будет обеспечиваться с помощью УЗО и автоматического выключателя, по тем или иным причинам выйдет из строя, потребуется менять только одно устройство. При поломке дифференциального автомата его необходимо полностью заменить, а это будет на порядок дороже.

При выходе из строя УЗО по какой-либо причине электроснабжение в доме или квартире при необходимости можно восстановить, поставив между нагрузкой и выключателем специальную перемычку. При возникновении подобных проблем с дифференциальными автоматами восстановление питания придется проводить только с применением резервного автомата.

Почему отключаются устройства

Дифференциальный автомат и УЗО можно отключить разными способами. УЗО отключается при обнаружении тока утечки в сети. Если автоматический выключатель, обеспечивающий защиту УЗО, отключен, это свидетельствует о коротком замыкании или чрезмерной нагрузке. Если отключился дифференциальный автомат, причину можно определить с помощью специализированного механического индикатора, которым оснащено большинство подобных устройств. Индикатор работает только при утечке.

Различия во внешнем виде

Сами по себе УЗО и дифференциальный автомат имеют схожий внешний вид по размерам и форме. В связи с этим приобретать устройство лучше при поддержке опытного электрика. Однако полезно знать основные тонкости выбора таких устройств.

Во-первых, следует обратить внимание на текущую маркировку. Если на корпусе устройства присутствует только обозначение силы тока, речь идет об УЗО. Если есть еще и латинская буква, то это дифференциальный автомат. Довольно часто современные производители предпочитают писать на корпусе сразу полное название, но такой подход встречается далеко не всегда.

Если защитное устройство изготовлено в России, перед цифровыми обозначениями прописывается ВД (дифференциальный выключатель). В связи с этим проблемы с выбором чаще всего возникают, когда вы хотите купить оборудование иностранных компаний.

Важные тонкости

Одно УЗО может быть подключено к группе из нескольких автоматических выключателей как один из вариантов обеспечения экономичной защиты.

Современные УЗО могут иметь разные пороги срабатывания. Если говорить о защите оборудования, которое подключается, например, к водопроводу или газопроводу, следует обратить внимание на устройство, в котором указан ток отключения 0,01 А. Для всех остальных можно использовать УЗО, в котором будет ток срабатывания 0,03 А.

Установка автоматических выключателей

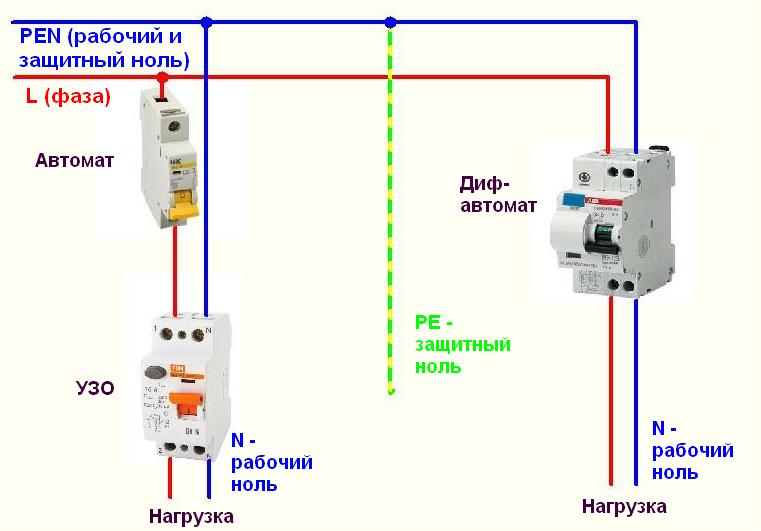

Для комплексной защиты необходимо установить дополнительный автоматический выключатель вместе с УЗО.
