Схема выпрямителя на основе диодного моста: Схема выпрямителя на диодах. Устройство и работа выпрямительного диода. Диодный мост.

устройство, принцип работы, обозначение на схеме

Наряду с линейными устройствами в электрической цепи можно встретить и нелинейные полупроводниковые элементы, имеющие самый разнообразный функционал в составе электронной схемы. Среди полупроводниковых приборов особое место занимает диодный мост, выполняющий роль преобразователя переменного напряжения в постоянное. Хоть для этих целей с тем же успехом может применяться и обычный диод, но сфера их применения существенно ограничивается рабочими параметрами одного элемента. Решить недостатки единичной детали помогла диодная сборка из нескольких, существенно отличающихся характеристиками и принципом работы.

Устройство и принцип работы

Диодный мост представляет собой электронную схему, собранную на основе выпрямительных диодов, который предназначен для преобразования подаваемого на него переменного тока в постоянный. Чаще всего в состав схемы включаются диоды Шоттки, но это не категоричное требование, поэтому в каком-либо конкретном случае может заменяться и другими моделями, подходящими по техническим параметрам. Схема моста из полупроводниковых диодов включает в себя четыре элемента для одной фазы. Диодный мостик может набираться как отдельными диодами, так и собираться единым блоком, в виде монолитного четырехполюсника.

Принцип работы диодного моста основывается на способности p – n перехода пропускать электрический ток только в одном направлении. Схема включения диодов в мост построена таким образом, чтобы для каждой полуволны создавался свой путь протекания электрического тока к подключенной нагрузке.

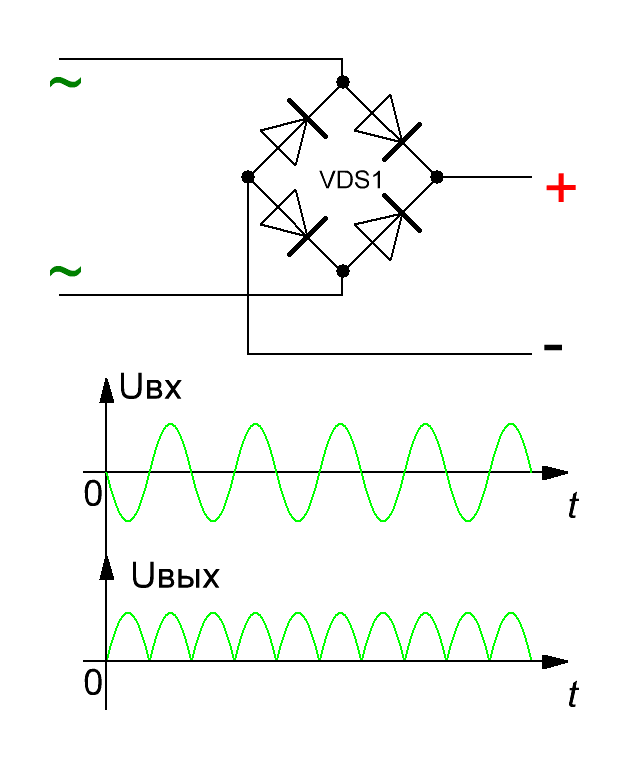

Рис. 1. Принцип работы диодного моста

Для пояснения выпрямления диодным мостом необходимо рассматривать работу схемы относительно формы напряжения на входе. Следует отметить, что кривая напряжения за один период имеет две полуволны – положительную и отрицательную. В свою очередь, каждая полуволна имеет процесс нарастания и убывания по отношению к максимальной точке амплитуды.

Поэтому работа выпрямительного устройства будет иметь такие этапы:

• На вход выпрямительного моста, обозначенного буквами А и Б подается переменное напряжение 220В.
• Каждая полуволна, подаваемая из электрической сети или от обмоток трансформатора, преобразуется в постоянную величину парой диодов, расположенных по диагонали.
• Положительная полуволна будет проводиться парой диодов VD1 и VD4 и выдавать на выход моста полуволну в положительной области оси ординат.
• Отрицательная полуволна будет выпрямляться парой диодов VD2 и VD3, с которых на том же выходе моста возникнет очередная полуволна в положительной области.

В связи с тем, что оба полупериода получают реализацию на выходе диодного моста, такое электронное устройство получило название двухполупериодного выпрямителя, также его называют схемой Гретца.

Обозначение на схеме и маркировка

На электрической схеме диодный мост может иметь различные варианты изображения. Чаще всего вы можете встретить такие обозначения:

Рис. 2. Обозначение на схеме

Первый вариант обозначения мостового выпрямителя используется, как правило, в тех ситуациях, когда электронный прибор представляет собой монолитную конструкцию, единую сборку. На схеме маркировка выполняется латинскими буквами VD, за которыми указывается порядковый номер.

Второй вариант наиболее распространен  для тех ситуаций, когда диодный мост состоит из отдельных полупроводниковых устройств, собранных в одну схему. Маркировка второго варианта, чаще всего, выполняется в виде ряда VD1 – VD4.

Следует также отметить, что вышеприведенное схематическое обозначение и маркировка хоть и имеет общепринятый характер, но может нарушаться при составлении схем.

Разновидности диодных мостов

В зависимости от количества фаз, которые подключаются к диодному мосту, различают однофазные и трехфазные модели. Первый вариант мы детально рассмотрели на примере схемы Гретца выше.

Трехфазные выпрямители, в свою очередь, разделяются на шести- и двенадцатипульсовые модели, хотя схема диодного моста у них идентична. Рассмотрим более детально работу диодного устройства для трехфазной схемы.

Рис. 3. Схема трехфазного диодного моста

Диодный мост, приведенный на рисунке выше, получил название схемы Ларионова. Конструктивно для каждой из фаз устанавливается сразу два диода в противоположном направлении друг относительно друга. Здесь важно отметить, что синусоида во всех трех фазах имеет смещение в 120° друг относительно друга, поэтому на выходах устройства при наложении результирующей диаграммы получится следующая картина:

Рис. 4. Напряжение выпрямленное трехфазным мостом

Как видите, в сравнении с однофазным выпрямителем на базе диодного моста картина получается более плавной, а скачки напряжения имеют значительно меньшую амплитуду.

Технические характеристики

При выборе конкретного диодного моста для замены в выпрямительном блоке или для любой другой схемы важно хорошо ориентироваться в основных технических параметрах.

Среди таких характеристик наиболее значимыми для диодного моста являются:

• Амплитудное максимальное напряжение обратной полярности – это пороговое значение более которого уже произойдет необратимый процесс и полупроводник выйдет со строя. Обозначается как U_Аобр в отечественных моделях или V­_rpm для зарубежных.
• Среднее обратное напряжение – представляет собой номинальное значение электрической величины, которое может прикладываться в процессе эксплуатации. Имеет обозначение  U_обр в отечественных образцах или V­_r(rms) для зарубежных диодных мостов.
• Средний выпрямленный ток – обозначает действующую величину электрического тока на выходе диодного моста. На устройствах указывается как I_пр или I_o для моделей отечественного или зарубежного производства соответственно.
• Амплитудный выпрямленный ток – это максимальный ток на выходе выпрямителя, определяемый пиком полуволны на кривой, обозначается как I_fsm для пульсирующего тока на положительном и отрицательном выводе.
• Падение напряжения в прямой полярности – определяет потерю напряжения от собственного сопротивления диодного моста. На устройстве обозначается как V­_fm.

Если вы хотите выбрать модель на замену, допустим в сети 220 В, то главный параметр для диодного моста обратный ток и напряжение. Рабочие характеристики должны значительно превышать номинал сети, к примеру, при напряжении 220 В – диодный мост должен выдерживать около 400 В. По току подойдет и меньший запас, но его также следует предусмотреть.

Преимущества и недостатки

Кроме диодного моста существуют и другие способы преобразования переменного в постоянный ток. В сравнении с однополупериодным, двухполупериодное выпрямление обладает рядом преимуществ:

• И отрицательная, и положительная полуволна синусоиды преобразуются в выходное напряжение, поэтому вся мощность трансформатора используется в наиболее оптимальной степени.
• За счет большей частоты пульсации получаемое от диодного выпрямителя напряжение куда проще сглаживать при помощи фильтров.
• Использование электроэнергии под нагрузкой уменьшает потери мощности на перемагничивание сердечника, возникающее из-за процессов взаимоиндукции в обмотках питающего трансформатора.
• Гармоничное перераспределение кривой электротока и напряжения на выходе – за счет передачи каждого полупериода сразу двумя диодами в мосте, выходной параметр получается куда более равномерным.

К недостаткам диодного моста следует отнести и большее падение напряжения, в сравнении с однополупериодной схемой или выпрямителем с отводом из средней точки. Это обусловлено тем, что ток протекает сразу черед два полупроводниковых элемента и встречает омическое сопротивление от каждого из них. Такой недостаток может оказывать существенное влияние в слаботочных цепях, где доли ампера могут решать значение сигналов, режимы работы агрегатов и т.д. В качестве решения могут применяться диодные мосты с диодами Шотки, у которых падение прямого напряжения относительно ниже.

Еще одним недостатком является сложность определения перегоревшего звена, так как при выходе со строя хотя бы одного диода вся схема будет продолжать работать. Понять, что один из полупроводниковых элементов выпал из цепи можно лишь с помощью измерений, далеко не всегда прибор или схема отреагируют при сбое видимой неисправностью.

Практическое применение

На практике диодный мост имеет довольно широкий спектр применения – это и цифровая техника, блоки питания в персональных компьютерах, ноутбуках, различных устройствах, автомобильных генераторах, питающихся от низкого постоянного напряжения. Помимо этого их можно встретить в системах звуковоспроизведения, измерительной техники, теле- радиовещания, они устанавливаются в ряде различных устройств по всему дому. Для лучшего понимания роли диодного моста в этих приборах мы рассмотрим несколько конкретных схем, в которых он применяется.

Примеры схем с диодным мостом и их описание

Одна из наиболее простых схем с применением диодного моста – это зарядное устройство, применяемое для оборудования, питаемого низким напряжением. Один из таких вариантов рассмотрим на следующем примере

Рис. 5. Схема зарядного устройства

Как видите на рисунке, от понижающего трансформатора Т1 напряжение из переменного 220В преобразуется в переменное на уровне 7 – 9В. После этого пониженное напряжение подается на диодный мост VD, от которого выпрямленное через сглаживающий конденсатор С1 на микросхему КР. От микросхемы выпрямленное напряжение стабилизируется и выдается на клеммы разъема.

Рис. 6. Схема карманного фонаря

На рисунке выше приведен пример схемы карманного фонаря, данная модель подключается к бытовой сети 220В через розетку, что представлено соединением разъема Х1 и Х2. Далее напряжение подается на мост  VD, а с него уже на микросхему DA1, которая при наличии входного питания сигнализирует об этом через светодиод HL1. После этого напряжение питания приходит на аккумулятор GB, который заряжается и затем используется в качестве основного источника питания для лампы фонарика.

Пример схемы сварочного агрегата

Здесь представлен пример схемы сварочного агрегата, в котором диодный мост устанавливается сразу после понижающего трансформатора для выпрямления электрического тока. Из-за сложности схемы дальнейшее рассмотрение работы устройства нецелесообразно. Стоит отметить, что существуют и другие устройства с еще более сложным принципом работы – импульсные блоки питания, ШИМ модуляторы, преобразователи и т.д.

Диодный мост: схема диодного моста



Диодный мост является одним из важнейших компонентов электронных устройств, работающих на переменном токе (220 В). Диодный мост является одним из схемных решений, на основе которого реализуется функция выпрямления переменного тока.

Хорошо известно, что для большинства устройств требуется не переменный, а постоянный ток. Поэтому необходимо выпрямить переменный ток.

Например, в источнике питания есть однофазный выпрямитель — диодный мост, о котором уже упоминалось на страницах этого сайта. Диодный мост показан на принципиальной схеме следующим образом.

Диаграмма диодного моста

Это так называемый однофазный выпрямительный мост, один из нескольких типов выпрямителей, которые активно используются в электронике. Он используется для получения полупериодического выпрямления переменного тока.

В железе это выглядит следующим образом.

S1J37 одиночный диодный мост

Эта схема была изобретена немецким физиком Лео Гретцем, поэтому эту схему иногда называют «схемой Гретца» или «мостом Гретца». В электронике эта схема сейчас широко используется. С появлением дешевых полупроводниковых диодов эта схема стала использоваться все чаще. Сегодня это никого не удивляет, но в эпоху радиоламп мостом Гретца пренебрегали, поскольку он требовал использования целых 4 ламповых диодов, которые в то время были довольно дорогими.

Диод, диодный мост. (Схемотехника на двух пальцах)

Как работает диодный мост?

Несколько слов о том, как работает диодный мост. Если на его вход подается переменный ток (обозначенный «



«) подключить переменный ток, полярность которого меняется с определенной частотой (например, с частотой 50 герц, как в электрической сети), на выходе (клеммы «+» и «-«) мы получим ток с точно такой же полярностью. Однако это течение будет иметь пульсации. Их частота будет вдвое больше частоты переменного тока, подаваемого на вход.

Таким образом, если подать на вход диодного моста переменный сетевой ток (с частотой 50 герц), то на выходе будет постоянный ток с частотой пульсаций 100 герц. Такая пульсация нежелательна и может существенно нарушить работу электронной схемы.

Чтобы «убрать» пульсации, необходимо использовать фильтр. Простейшим фильтром является электролитический конденсатор достаточно большой емкости. Если вы посмотрите на схемы источников питания, как трансформаторных, так и переключаемых, то за выпрямителем всегда стоит электролитический конденсатор для сглаживания пульсаций тока.

Обозначение диодного моста на схеме.

Диодные мосты можно по-разному изображать на электрических схемах. Посмотрите на приведенные ниже схемы — это все одна и та же схема, но показанная по-разному. Я думаю, что теперь, глядя на незнакомую схему, вы сможете легко ее обнаружить.

Диодная сборка.

Во многих случаях диодные мосты упрощаются в электрических схемах. Например, да.

Обычно это делается либо для упрощения внешнего вида схемы, либо для того, чтобы показать, что использована диодная выпрямительная сборка.

Сборка диодного моста (или просто диодная сборка) — это 4 диода одинакового номинала, соединенные по схеме выпрямительного моста и упакованные в общий корпус. Такой узел имеет 4 штырька. Два из них используются для подключения переменного напряжения и имеют маркировку «



«. Иногда они могут иметь маркировку AC (Alternating Current).

Два других штырька обозначены » + » и » — «. Это выход выпрямленного, пульсирующего напряжения (тока).

Блок диодов выпрямительного моста является более технологичным компонентом. Он занимает меньше места на печатной плате. Для сборочного робота на заводе проще и быстрее собрать один монолитный компонент вместо четырех. Еще одним преимуществом является то, что все диоды в сборке находятся в одинаковом тепловом режиме во время работы.

Стоит также отметить, что сборки в некоторых случаях стоят дешевле, чем четыре отдельных диода. Но в этом деле не обошлось без мухи. Недостатком диодных сборок является то, что если хотя бы один диод выходит из строя, его приходится полностью заменять. Поэтому целесообразно проверить диодный мост с помощью мультиметра.

Думаю, понятно, что при использовании одиночных диодов нужно заменить только один неисправный диод, что соответственно дешевле.

В реальности сборка диодного моста может выглядеть следующим образом.

Диодная сборка KBL02 на печатной плате

Сборка диода RS607 на плате блока питания компьютера

А вот так выглядит сборка диода SMD DB107S. Несмотря на небольшие размеры, сборка DB107S может выдерживать постоянный ток 1 А и обратное напряжение 1000 В.

Принцип работы диодного моста! Электрическая схема.

Более мощные выпрямительные диодные мосты требуют охлаждения, так как во время работы они сильно нагреваются. Поэтому их корпус конструктивно рассчитан на установку на радиатор. На рисунке показан диодный мост KBPC2504 на 25 ампер постоянного тока.

Конечно, каждый мостовой узел может быть заменен 4 отдельными диодами, отвечающими требуемым параметрам. Это необходимо в тех случаях, когда нужный узел недоступен.

Это иногда сбивает с толку новых пользователей. Итак, как правильно подключить диоды, если мы собираемся сделать диодный мост из отдельных диодов? Ответ показан на рисунке ниже.

Обычное изображение диодного моста и диодной сборки

Как видите, все достаточно просто. Чтобы понять, как должны быть соединены диоды, нужно вписать диод в стороны ромба.

Диодные мосты могут по-разному обозначаться на схемах и печатных платах. Когда используются одиночные диоды, рядом с ними просто пишется сокращенное обозначение VD, а рядом ставится их порядковый номер в схеме. Например, от VD1 до VD4. Иногда используется обозначение VDS. Это обозначение обычно размещается рядом с символом выпрямительного моста.

Буква S в данном случае указывает на то, что это сборка. Вы также можете найти обозначение BD.

Где применяется схема диодного моста?

Мостовая схема широко используется практически во всех электронных устройствах, питающихся однофазным переменным током (220 В): музыкальных центрах, DVD-плеерах, ЭЛТ- и ЖК-телевизорах. Везде, где его можно найти! Кроме того, он используется не только в трансформаторных, но и в импульсных источниках питания. Примером импульсного источника питания, использующего эту схему, может служить обычный компьютерный блок питания. На печатной плате можно легко найти либо выпрямительный мост из одиночных силовых диодов, либо сборку из одиночных диодов.

Диодный мост можно легко найти на печатных платах электрических балластов, или просто «балластов», а также в компактных люминесцентных лампах (КЛЛ).

В сварочных аппаратах можно встретить очень мощные диодные мосты, которые крепятся к теплоотводу. Это лишь несколько примеров, где можно использовать данное схемное решение.

Двухполупериодный мостовой выпрямитель — инженеры в последнюю минуту

Существует еще одна, более популярная конструкция двухполупериодного выпрямителя, построенная на четырехдиодной мостовой конфигурации. Он известен как Full-Wave Bridge Rectifier или просто Bridge Rectifier .

Преимущество этого типа конструкции по сравнению с версией с отводом от средней точки состоит в том, что она не требует специального трансформатора с отводом от средней точки, что значительно уменьшает его размеры и стоимость.

Также в этой конструкции все вторичное напряжение используется в качестве входа для выпрямителя. При одном и том же трансформаторе мы получаем в два раза больше пикового напряжения и в два раза больше постоянного напряжения с мостовым выпрямителем, чем с двухполупериодным выпрямителем с отводом от средней точки.

Вот почему мостовые выпрямители используются гораздо чаще, чем двухполупериодные.

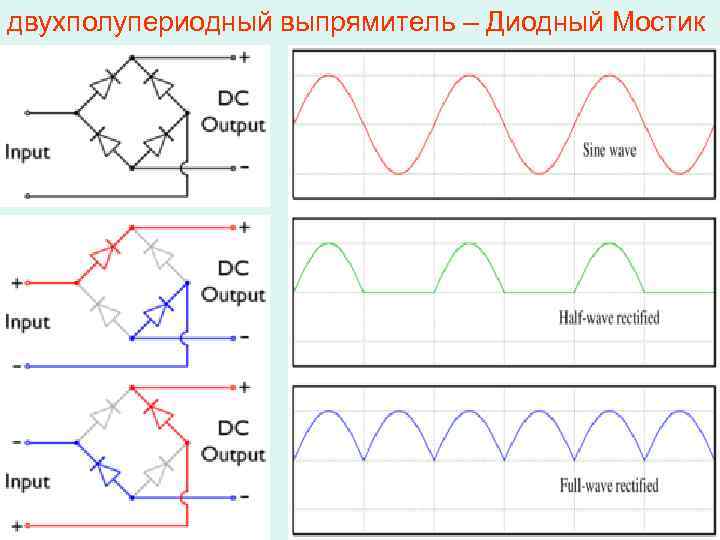

Двухполупериодный мостовой выпрямитель

Для выпрямления обоих полупериодов синусоиды в мостовом выпрямителе используются четыре диода, соединенных вместе по схеме «мост». Вторичная обмотка трансформатора подключается с одной стороны сети диодным мостом, а нагрузка с другой стороны.

На следующем рисунке показана схема мостового выпрямителя.

Работа этой схемы легко понятна по одному полупериоду за раз.

Во время положительного полупериода истока диоды D1 и D2 открыты, а D3 и D4 смещены в обратном направлении. Это создает положительное напряжение нагрузки на нагрузочном резисторе (обратите внимание на полярность плюс-минус на нагрузочном резисторе).

В течение следующего полупериода полярность источника питания меняется на противоположную. Теперь D3 и D4 смещены в прямом направлении, а D1 и D2 смещены в обратном направлении. Это также создает положительное напряжение нагрузки на нагрузочном резисторе, как и раньше.

Обратите внимание, что независимо от полярности входа напряжение нагрузки имеет одинаковую полярность, а ток нагрузки имеет одинаковое направление.

Таким образом схема преобразует входное напряжение переменного тока в пульсирующее выходное напряжение постоянного тока.

Если вам сложно вспомнить правильное расположение диода в схеме мостового выпрямителя, вы можете обратиться к альтернативному представлению схемы. Это точно такая же схема, за исключением того, что все диоды расположены горизонтально и направлены в одном направлении.

Значение постоянного тока двухполупериодного сигнала

Поскольку мостовой выпрямитель дает двухполупериодный выходной сигнал, формула для расчета среднего значения постоянного тока такая же, как и для двухполупериодного выпрямителя:

Это уравнение говорит нам, что значение постоянного тока двухполупериодного сигнала составляет около 63,6% от пикового значения. Например, если пиковое напряжение двухполупериодного сигнала равно 10 В, постоянное напряжение будет равно 6,36 В.

При измерении полуволнового сигнала вольтметром постоянного тока показания будут равны среднему значению постоянного тока.

Приближение второго порядка

В действительности мы не получаем идеального двухполупериодного напряжения на нагрузочном резисторе. Из-за барьерного потенциала диод не включается до тех пор, пока напряжение источника не достигнет порядка 9 В.0003 0,7 В .

А так как мостовой выпрямитель работает с двумя диодами одновременно, в диоде теряется два диодных падения (0,7 * 2 = 1,4 В) напряжения источника. Таким образом, пиковое выходное напряжение определяется как:

Выходная частота

Двухполупериодный выпрямитель инвертирует каждый отрицательный полупериод, удваивая количество положительных полупериодов. Из-за этого у полноволнового выхода вдвое больше циклов, чем на входе.

Следовательно, частота полноволнового сигнала в два раза превышает входную частоту.

Например, если частота сети 60 Гц, выходная частота будет 120 Гц.

Фильтрация выходного сигнала выпрямителя

Выходной сигнал двухполупериодного выпрямителя представляет собой пульсирующее постоянное напряжение, которое увеличивается до максимума, а затем уменьшается до нуля.

Нам не нужно такое постоянное напряжение. Что нам нужно, так это устойчивое и постоянное напряжение постоянного тока, без каких-либо колебаний или пульсаций напряжения, которое мы получаем от батареи.

Чтобы получить такое напряжение, нам нужно отфильтровать двухполупериодный сигнал. Один из способов сделать это — подключить конденсатор, известный как сглаживающий конденсатор , подключенный к нагрузочному резистору, как показано ниже.

Изначально конденсатор не заряжен. В течение первой четверти периода диоды D1 и D2 смещены в прямом направлении, поэтому конденсатор начинает заряжаться. Зарядка продолжается до тех пор, пока вход не достигнет своего пикового значения. В этот момент напряжение на конденсаторе равно Vp.

После того, как входное напряжение достигает своего пика, оно начинает уменьшаться. Как только входное напряжение становится меньше Vp, напряжение на конденсаторе превышает входное напряжение, что приводит к отключению диодов.

Когда диоды выключены, конденсатор разряжается через нагрузочный резистор и обеспечивает ток нагрузки, пока не будет достигнут следующий пик.

При появлении следующего пика диоды D3 и D4 кратковременно открываются и перезаряжают конденсатор до пикового значения.

Недостаток

Единственным недостатком мостового выпрямителя является то, что выходное напряжение на два диода меньше (1,4 В) входного напряжения.

Этот недостаток характерен только для источников питания с очень низким напряжением. Например, если пиковое напряжение источника составляет всего 5 В, напряжение нагрузки будет иметь пиковое значение всего 3,6 В. Но если пиковое напряжение источника составляет 100 В, напряжение нагрузки будет близко к идеальному двухполупериодному напряжению (падения на диоде незначительны).

Простая схема мостового выпрямителя

Процесс преобразования переменного тока в постоянный называется выпрямлением . Любой автономный блок питания имеет схему выпрямления, которая преобразует либо настенный источник переменного тока в постоянный ток высокого напряжения, либо понижающий сетевой источник переменного тока в постоянный ток низкого напряжения. Дальнейшим процессом будет фильтрация, преобразование DC-DC и т. д. Итак, в этой статье мы собираемся обсудить Simple Bridge Rectifier Circuit , который является наиболее популярным методом двухполупериодного выпрямления.



Требуемые компоненты

• Трансформатор 230 В перем.
• 1N4007A – 1 шт.
• Резистор 1 кОм — 1 шт.
• Мультиметр
• Соединительные провода



Что такое выпрямитель?

Проще говоря, выпрямитель представляет собой схему, которая преобразует сигнал переменного тока (переменный ток) в сигнал постоянного тока (постоянный ток). Можно также сказать, что выпрямитель преобразует двунаправленный ток в однонаправленный.

Диоды используются для создания схемы выпрямителя из-за их свойства однонаправленной проводимости. Полупроводниковый диод проводит только при прямом смещении (он ведет себя как замыкающий переключатель) и не проводит при обратном смещении (он ведет себя как разомкнутый переключатель). Эта характеристика диода очень важна и используется в конструкции выпрямителей.



Типы выпрямителей

Обычно выпрямители подразделяются на две категории

• Однополупериодный выпрямитель
• Двухполупериодный выпрямитель

Однополупериодный выпрямитель преобразует только половину волны переменного тока в сигнал постоянного тока, тогда как двухполупериодный выпрямитель полностью преобразует сигнал переменного тока в постоянный.

Двухполупериодное выпрямление может быть выполнено двумя способами:

• Двухполупериодный выпрямитель с отводом от средней точки с использованием двух диодов
• Мостовой выпрямитель с четырьмя диодами


Выпрямитель Bridger — наиболее часто используемый выпрямитель в электронике, и здесь мы будем изучать только его. Если вы хотите узнать о полуволновом выпрямителе и двухполупериодном выпрямителе с центральным отводом, перейдите по ссылкам.



Схема мостового выпрямителя и ее работа

Двухполупериодный мостовой выпрямитель образован путем соединения четырех диодов таким образом, что их плечи образуют мост, отсюда и название мостового выпрямителя. В мостовом выпрямителе напряжение может подаваться на диодный мост через трансформатор или напрямую через сигнал переменного тока без трансформатора.

Здесь мы используем трансформатор 6-0-6 с центральным отводом для подачи напряжения переменного тока в схему мостового выпрямителя





Во время положительного полупериода диоды D3-D2 смещаются в прямом направлении и действуют как замкнутый переключатель. Диоды D1-D4 смещаются в обратном направлении и не проводят ток, поэтому действуют как разомкнутый переключатель. Таким образом, на выходе мы получаем положительный полупериод.



В течение отрицательных полупериодов диоды D1-D4 смещаются в прямом направлении и действуют как замкнутый переключатель. Диоды D3-D2 смещаются в обратном направлении и не проводят ток, поэтому действуют как открытый переключатель. Таким образом, на выходе мы получаем положительный полупериод.



Ниже показана форма сигнала на входе и выходе для схемы мостового выпрямителя. Мы можем видеть, что отрицательная часть переменного напряжения преобразуется в положительный цикл после прохождения схемы мостового выпрямителя.



Фильтрация

Выходной сигнал после выпрямления не является правильным постоянным током, поэтому мы можем сгладить форму волны, используя конденсатор для целей фильтрации. Конденсатор заряжается до тех пор, пока сигнал не достигнет своего пика, и разряжается в цепь нагрузки, когда сигнал становится низким. Поэтому, когда выход становится низким, конденсатор поддерживает надлежащее напряжение в цепи нагрузки, создавая постоянный ток. Это уменьшает коэффициент пульсации и обеспечивает правильный постоянный ток.
