Аналоги ШИМ SOT23-6 и SOT26 в блоках питания

В схемотехнике современных импульсных источников питания (ИИП) приобрели широкую популярность ШИМ-регуляторы, выполненные в малогабаритных планарных корпусах с шестью выводами. Обозначение типа корпуса может быть SOT-23-6, SOT-23-6L, SOT-26, TSOP-6, SSOT-6. Внешний вид и расположение выводов показаны на рисунке ниже. В данном случае на левом фрагменте картинки представлена кодовая маркировка LD7530A

Назначение выводов:
1 — GND. (Общий провод).
2 — FB. (FeedBack — Обратная Связь). Вход для управления длительностью импульсов сигналом с выходного напряжения. Иногда может иметь обозначение COMP (входной компаратор).
3 — RI/RT/CT/COMP/NC — В зависимости от типа микросхемы, может быть задействован для частотозадающей RC цепи (RI/RT/CT), либо для организации защиты, как вход компаратора отключения ШИМ при пороговом значение на его входе, указанном в документе. В некоторых типах микросхем этот вход может быть никак не задействован (NC — No Connect).

4 — SENSE, по другому CS (Current Sense) — Вход с датчика тока в истоке ключа.
5 — VCC — Вход напряжения питания и запуска микросхемы.
6 — OUT (GATE) — Выход для управления затвором (Gate) ключа.

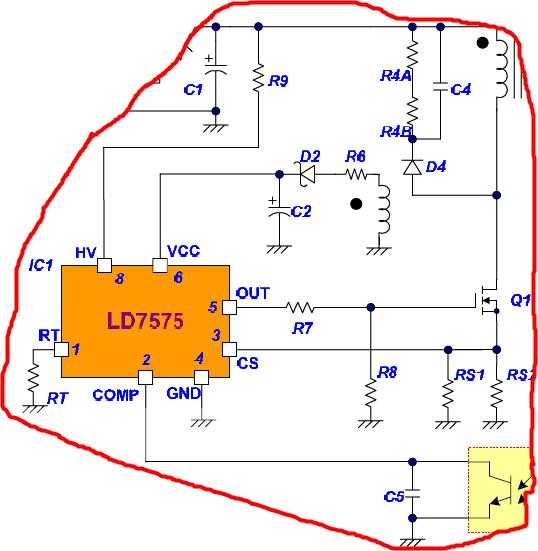

Функционально подобные регуляторы работают по принципу популярных ранее микросхем ШИМ серии xx384x, которые хорошо зарекомендовали себя в плане надёжности и устойчивости.

Некоторые затруднения часто возникают при замене или выборе аналога для подобных ШИМ-регуляторов по причине применения кодовой маркировки в обозначении типа микросхем. Ситуация осложняется большим количеством производителей компонентов, которые не всегда предоставляют документацию в массовый доступ, так же не все производители готовых устройств снабжают схемами ремонтные сервисные центры, поэтому реальные схемные решения ремонтникам часто приходится изучать по установленным компонентам и монтажным соединениям непосредственно на плате.

В практике часто встречаются микросхемы ШИМ и кодом маркировки EAxxx и Eaxxx. Официальной документации на них не найдено в свободном доступе, но сохранились обсуждения на форумах и кусочки картинок из PDF от System General, которая публикует их как SG6848T и SG6848T2. Рисунок прилагается.

Вниманию мастеров предлагаем таблицы, составленные из доступной в интернете информации и документов PDF для подбора аналогов при замене наиболее распространённых шестиногих планарных ШИМ c цоколёвкой выводов: pin1 — GND, pin2 — FB (COMP), pin4 — Sense, pin5 — Vcc, pin6 — OUT.
Основным их различием является применение и назначение вывода 3.

ШИМ-регуляторы (PWM), без использования вывода 3.

Name

Part Namber

Diler

Marking

DP2281

Part Namber:

DP2281

diler:

dp

Marking:

DP81xxxx

SG6849

Part Namber:

SG684965TZ

diler:

Fairchild / ON Semi

Marking:

BBxx

SG6849

Part Namber:

SSG6849-65T, SG6849-65TZ

diler:

System General

Marking:

MBxx EBxx

SGP400

Part Namber:

SSGP400TZ

diler:

System General

Marking:

AAKxx

ШИМ-регуляторы (PWM) с установкой резистора 95-100 kOhm на вывод 3.

Применяя перечисленные ниже ШИМ, частоту следует установить резистором RT (RI) от вывода 3 на землю. Обычно его номинал выбирается 95-100 kOhm для частоты 65-100 KHz. Более точно смотрите в прилагаемой документации. Файлы PDF упакованы в RAR.

Name

Part Namber

Diler

Marking

AP3103A

Part Namber:

AP3103AKTR-G1

diler:

Diodes Incorporated

Marking:

GHL

AP8263

Part Namber:

AP8263E6R, A8263E6VR

Diler:

AiT Semiconductor

Marking:

S1xx

AT3263

Part Namber:

AT3263S6

Diler:

ATC Technology

Marking:

3263

CR6848

Part Namber:

CR6848S

Diler:

Chip-Rail

Marking:

848h26

CR6850

Part Namber:

CR6850S

Diler:

Chip-Rail

Marking:

850xx

CR6851

Part Namber:

CR6851S

Diler:

Chip-Rail

Marking:

851xx

FAN6602R

Part Namber:

FAN6602RM6X

Diler:

Fairchild / ON Semi

Marking:

ACCxx

FS6830

Part Namber:

FS6830

Diler:

FirstSemi

Marking:

GR8830

Part Namber:

GR8830CG

Diler:

Grenergy

Marking:

30xx

GR8836

Part Namber:

GR8836C, GR8836CG

Diler:

Grenergy

Marking:

36xx

H6849

Part Namber:

H6849NF

Diler:

HI-SINCERITY

Marking:

H6850

Part Namber:

H6850NF

Diler:

HI-SINCERITY

Marking:

HT2263

Part Namber:

HT2263MP

Diler:

HOT-CHIP

Marking:

63xxx

KP201

Part Namber:

Diler:

Kiwi Instruments

Marking:

LD5530

Part Namber:

LD5530GL LD5530R

Diler:

Leadtrand

Marking:

xxt30 xxt30R

LD7531

Part Namber:

LD7531GL, LD7531PL

Diler:

Leadtrend

Marking:

xxP31

LD7531A

Part Namber:

LD7531AGL

Diler:

Leadtrend

Marking:

xxP31A

LD7535/A

Part Namber:

LD7535BL, LD7535GL, LD7535ABL, LD7535AGL

Diler:

Leadtrend

Diler:

xxP35-xxx35A

LD7550

Part Namber:

LD7550BL, LD7550IL

Diler:

Leadtrend

Marking:

xxP50

LD7550B

Part Namber:

LD7550BBL, LD7550BIL

Diler:

Leadtrend

Marking:

xxP50B

LD7551

Part Namber:

LD7551BL/IL

Diler:

Leadtrend

Marking:

xxP51

LD7551C

Part Namber:

LD7551CGL

Diler:

Leadtrend

Marking:

xxP51C

NX1049

Part Namber:

XN1049TP

Diler:

Xian-Innuovo

Marking:

49xxx

OB2262

Part Namber:

OB2262MP

Diler:

On-Bright-Electronics

Marking:

62xx

OB2263

Part Namber:

OB2263MP

Diler:

On-Bright-Electronics

Marking:

63xx

PT4201

Part Namber:

PT4201E23F

Diler:

Powtech

Marking:

4201

R7731

Part Namber:

R7731GE/PE

Diler:

Richtek

Marking:

0Q=

R7731A

Part Namber:

R7731AGE

Diler:

Richtek

Marking:

IDP=xx

SD4870

Part Namber:

SD4870TR

Diler:

Silan Microelectronics

Marking:

4870

SF1530

Part Namber:

SF1530LGT

Diler:

SiFirst

Marking:

30xxx

SG5701

Part Namber:

SG5701TZ

Diler:

System General

Marking:

AAExx

SG6848

Part Namber:

SG6848T, SG6848T1, SG6848TZ1, SG6848T2

Diler:

Fairchild / ON Semi

Marking:

AAHxx EAxxx

SG6858

Part Namber:

SG6858TZ

Diler:

Fairchild / ON Semi

Marking:

AAIxx

SG6859A

Part Namber:

SG6859ATZ, SG6859ATY

Diler:

Fairchild / ON Semi

Marking:

AAJFxx

SG6859

Part Namber:

SG6859TZ

Diler:

Fairchild / ON Semi

Marking:

AAJMxx

SG6860

Part Namber:

SG6860TY

Diler:

Fairchild

Marking:

AAQxx

SP6850

Part Namber:

SP6850S26RG

Diler:

Sporton Lab

Marking:

850xx

SP6853

Part Namber:

SP6853S26RGB, SP6853S26RG

Diler:

Sporton Lab

Marking:

853xx

SW2263

Part Namber:

SW2263MP

Diler:

SamWin

Marking:

UC3863/G

Part Namber:

UC3863G-AG6-R

Diler:

Unisonic Technologies Co

Marking:

U863 U863G

XN1049

Part Namber:

XN1049, XN1049TP

Diler:

Innuovo Microelectronics

Marking:

49 xxx

ШИМ-регуляторы, в которых вывод 3 используется иначе.

При использовании перечисленных ниже ШИМ (PWM-контроллеров) следует обратить внимание на вывод 3, который может использоваться для организации защиты — тепловой или от превышения входного напряжения.
Частота может быть фиксированной 65kHz, либо устанавливаться номиналом конденсатора на выводе 3.
При замене любых микросхем на аналоги внимательно изучайте документацию. Файлы PDF упакованы в архив RAR.

Name

Part Namber

Diler

Marking

AP3105/V/L/R

Part Namber:

AP3105KTR-G1, AP3105VKTR-G1, AP3105LKTR-G1, AP3105RKTR-G1

Diler:

Diodes Incorporated

Marking:

GHN GHO GHP GHQ

AP3105NA/NV/NL/NR

Part Namber:

AP3105NAKTR-G1, AP3105NVKTR-G1, AP3105NLKTR-G1, AP3105NRKTR-G1

Diler:

Diodes Incorporated

Marking:

GKN GKO GKP GKQ

AP3125A/V/L/R

Part Namber:

AP3125AKTR-G1, AP3125VKTR-G1, AP3125LKTR-G1, AP3125RKTR-G1

Diler:

Diodes Incorporated

Marking:

GLS GLU GNB GNC

AP3125B

Part Namber:

AP3125BKTR-G1

Diler:

Diodes Incorporated

Diler:

GLV

AP3125HA/HB

Part Namber:

AP3125HAKTR-G1, AP3125HBKTR-G1

Diler:

Diodes Incorporated

Marking:

GNP GNQ

AP31261

Part Namber:

AP31261KTR-G1

Diler:

Diodes Incorporated

Marking:

GPE

AP3127/H

Part Namber:

AP3127KTR-G1, AP3127HKTR-G1

Diler:

Diodes Incorporated

Marking:

GPH GSH

AP3301

Part Namber:

AP3301K6TR-G1

Diler:

Diodes Incorporated

Marking:

GTC

FAN6862

Part Namber:

FAN6862TY

Diler:

Fairchild / ON Semi

Marking:

ABDxx

FAN6863

Part Namber:

FAN6863TY, FAN6863LTY, FAN6863RTY

Diler:

Fairchild / ON Semi

Marking:

ABRxx

HT2273

Part Namber:

HT2273TP

Diler:

HOT-CHIP

Marking:

73xxx

LD7510/J

Part Namber:

LD7510GL, LD7510JGL

Diler:

Leadtrend

Marking:

xxP10 xxP10J

LD7530/A

Part Namber:

LD7530PL, LD7530GL, LD7530APL, LD7530AGL

Diler:

Leadtrend

Marking:

xxP30 xxxP30A

LD7532

Part Namber:

LD7532GL

Diler:

Leadtrend

Marking:

xxP32

LD7532A

Part Namber:

LD7532AGL

Diler:

Leadtrend

Marking:

xxP32A

LD7532H

Part Namber:

LD7532HGL

Diler:

Leadtrend

Marking:

xxP32H

LD7533

Part Namber:

LD7533GL

Diler:

Leadtrend

Marking:

xxP33

LD7536

Part Namber:

LD7536GL

Diler:

Leadtrend

Marking:

xxP36

LD7536R

Part Namber:

LD7536RGL

Diler:

Leadtrend

Marking:

xxP36R

LD7537R

Part Namber:

LD7537RGL

Diler:

Leadtrend

Marking:

xxP37R

LD7539C GL

Part Namber:

LD7539C GL

Diler:

Leadtrend

Marking:

xxP39C

ME8204

Part Namber:

ME8204M6G

Diler:

MicrOne

Marking:

ME8204xx

NCP1250

Part Namber:

NCP1250ASN65T1G, NCP1250BSN65T1G, NCP1250ASN100T1G, NCP1250BSN100T1G

Diler:

ON Semiconductor

Marking:

25xxxx

NCP1251

Part Namber:

NCP1251ASN65T1G, NCP1251BSN65T1G, NCP1251ASN100T1G, NCP1251BSN100T1G

Diler:

ON Semiconductor

Marking:

5xxxxx

OB2273

Part Namber:

OB2273MP

Diler:

On-Bright-Electronics

Marking:

73xx

R7735

Part Namber:

R7735AGE, R7735HGE, R7735GGE, R7735RGE, R7735LGE

Diler:

Richtek

Marking:

UC3873/G

Part Namber:

UC3873-AG6-R, UC3873G-AG6-R

Diler:

Unisonic Technologies

Marking:

U873 U873G

Таблица пополняется по мере поступления информации.

Замечания и предложения принимаются и приветствуются!

SMD коды ШИМ контроллеров | Секреты телемастера

Posted on 06.03.202011.01.2023 by Evgeniy811

Краткая справочная информация по SMD маркировкам микросхем, применяемым в импульсных источниках питания (ШИМ-контроллерам) в корпусе SOT26 (и не только…)

Примечание: под значком xxx подразумеваются другие буквы и цифры, означающие дополнительную информацию от производителя (парт-номер, дата выпуска и т.д)

ACT511US — SMD marking code FSGT
AP3103KTR-G1 — SMD marking code GHL
AP3105NA, AP3105NV, AP3105NL, AP3105NR — SMD marking code GKN / GKO / GKP / GKQ
AP3125AKTR-G1, AP3125VKTR-G1, AP3125LKTR-G1, AP3125RKTR-G1 — SMD marking code GLS / GLU / GNB / GNC
AP8263E6R, AP8263E6VR — SMD marking code S1xx
AT3263S6 — SMD marking code 3263
BF1501-DA — SMD marking code BDx
DAP024, DAP024L — SMD marking code 024xx / 24Lxx
FAN6862TY — SMD marking code ABx
G1515A, G1515B, G1515F — SMD marking code 9Axxx / 9Bxxx / 9Cxxx
GR8830 — SMD marking code 30xx
GR8836 — SMD marking code 36xx
HT2263MP — SMD marking code 63xxx
HT2273 — SMD marking code 73xxx
L2263TP — SMD marking code L63xxxx
LD7510GL, LD7510JGL — SMD marking code xxP/10 xxP/10J
LD7513GL — SMD marking code xxP/13
LD7530, LD7530A — SMD marking code xxP/30 xxP/30A
LD7531GL, LD7531PL — SMD marking code xxP/31
LD7532GL — SMD marking code xxP/32
LD7535IL, LD7535BL — SMD marking code xxP/35 or S12W
LD7536GL — SMD marking code xxP/36
LD7536RGL — SMD marking code xxP/36R
LD7537GL — SMD marking code xxP/37
LD7550IL, LD7550BL — SMD marking code xxP/50
LD7550-BBL — SMD marking code xxP/50B
LP2273 — SMD marking code LP2273
MAX6730 — SMD marking code ABCC/ ABPB/ ABPA/ ABPD/ ABPC
MAX6731 — SMD marking code ABPE/ ABCD/ ABPG/ ABPF/ ABPI/ ABPH
MAX6732 — SMD marking code ABCE/ ABPN/ ABPM/ ABPJ/ ABPL/ ABPO/ ABPK/ ABPV/ ABPT/ ABPU/ ABPS/ ABPQ/ ABPR/ ABPP
MAX6733 — SMD marking code ABPW/ ABQB/ ABQA/ ABPX/ ABPZ/ ABQC/ ABPY/ ABQJ/ ABQH/ ABQI/ ABQG/ ABQE/ ABQF/ ABQD
NCP1250ASN65T1G, NCP1250BSN65T1G — SMD marking code 25A / 252
NCP1250ASN100T1G, NCP1250BSN100T1G — SMD marking code 25C / 25D
NCP1251 — SMD marking code 5AAxxx / 5A2xxx / 5ACxxx / 5ADxxx / 5AFxxx / 5UAxxx / 5U2xxx / 5UCxxx / 5UDxxx / 5UFxxx
OB2252MP — SMD marking code 52xxx
OB2262MP — SMD marking code 62xxx
OB2263MP — SMD marking code 63xxx
OB2273MP — SMD marking code 73xxx
OB2361M, OB2361MP — SMD marking code 61xxx
OB2532MP — SMD marking code 32xxx
OB2560MP — SMD marking code 560xxx
PR9853 — SMD marking code 853xxx
PT4201E23F — SMD marking code 4201
R7731A — SMD marking code IDP=x
R7731PE, R7731GE — SMD marking code 0Q=
R7732 SMD marking code F0/ F2/ F3/ F4/ F6
RT7736BGE, RT7736DGE, RT7736EGE, RT7736FGE, RT7736GGE, RT7736LGE, RT7736RGE — SMD marking code 00=xxx / 0N=xxx / 0F=xxx / 0P=xxx / IFF=xxx / 09=xxx / 2B=xxx
RT7738GGE, RT7738LGE, RT7738AGE, RT7738HGE — SMD marking code 11=xxx / 0Y=xxx / 12=xxx / 0Z=xxx
SD4870TR — SMD marking code 4870
SD4871TR — SMD marking code 4871
SD6855, SD6856 — SMD marking code 6855 / 6855G / 6856 / 6856G
SF1530LGT — SMD marking code 30xxx
SF1531LGT — SMD marking code 31xxx
SG5701TZ — SMD marking code AAExx
SG6848T, SG6848T1, SG6848T2 — SMD marking code Eaxxx / AAHBx / EAxxx
SG684965TZ — SMD marking code BB
SG6858TZ — SMD marking code AAIxx
SG6859TZ — SMD marking code AAJxx
SG6859ATZ — SMD marking code AAJFx
SG6860TY — SMD marking code AAQxx
SGP400 — SMD marking code AAKxx
SP5630 — SMD marking code 5630
SP6850AS26RG, SP6850BS26RG — SMD marking code 85Axx / 850xx
SP6853S26RGB — SMD marking code 853xx
UC3863G, UC3863L — SMD marking code U863
UC3873G, UC3873L — SMD marking code U873
XN1049TP — SMD marking code 49xxx



Posted in СправочникTagged Справочники

Поиск по сайту

Найти:

Немного рекламы

DC ШИМ-регулятор скорости двигателя CCM5D 16 кГц 6-30 В постоянного тока 6/8 А Бесступенчатый переключатель управления скоростью 6 В 12 В 24 В Светодиодный дисплей

Сэкономьте $0,00

Двигатель Aslong
№ производителя: СКК5Д

---

Поделитесь этим продуктом

• ШИМ-контроллер двигателя постоянного тока
• Потенциометр: значение сопротивления B100K, длина провода 20 см, отверстие 8 мм
• Рабочее напряжение: 6-30 В
• Выходное напряжение: фактическое входное напряжение × n% (n — значение, отображаемое регулятором)
• Номинальный ток: 6А

Характеристики:

1. Регулятор скорости двигателя постоянного тока CCM5D регулирует скорость двигателя постоянного тока, регулируя широтно-импульсную модуляцию (ШИМ).

2. Большой 0,56-дюймовый 3-разрядный светодиодный дисплей позволяет просматривать данные в самых неблагоприятных условиях.

3. Диапазон отображения 3-разрядного светодиодного дисплея составляет «000-100». (Например, на рисунке 1 отображается «066», это означает, что рабочий цикл выхода ШИМ составляет 66%.)

4. Диапазон регулируемой скорости: 0%-100%. Подходит для двигателя постоянного тока (или нагрузки постоянного тока) в пределах 5А, пиковый ток 8А.

5. Включите кнопку. Нажмите на закрытое, а затем нажмите на открытое.

Инструкция по эксплуатации:

Прежде чем пытаться подключить контроллер, убедитесь, что питание отключено.

1. Подсоедините провода согласно «схеме подключения».

2. Включите питание и отрегулируйте потенциометр.

3. На светодиодном дисплее отображается рабочий цикл ШИМ-выхода.

4. Нажмите на кнопку, контроллер закроется, нажмите еще раз, контроллер откроется.

Предупреждение:

1. Не меняйте местами положительные и отрицательные силовые нагрузки.

2. Это приведет к повреждению контроллера для изменения описания двигателя.

3. Поменяйте местами положительный и отрицательный провода двигателей.

1 шт. x регулятор скорости

Размер: около 79*42*25 мм/3,11*1,65*0,98 дюйма

Параметр продукта

1) Модель: CCM5D

2) Потенциометр: значение сопротивления B100K, длина провода 20 см, отверстие 8 мм

3) Рабочее напряжение: 6–30 В

4) Выходное напряжение: фактическое входное напряжение × n% (n — значение, отображаемое регулятором)

5) Номинальный ток: 6 А

6) Максимальный ток: 8 А

7) Диапазон регулировки скорости: 0-100%

8) Частота ШИМ: 16 кГц

American ExpressApple PayDiners ClubDiscoverMeta PayGoogle PayMastercardPayPalShop PayVenmoVisa

Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

Country

United StatesAustraliaFranceUnited Arab Emirates—AfghanistanÅland IslandsAlbaniaAlgeriaAndorraAngolaAnguillaAntigua & BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicChadChileChinaChristmas IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong Kong SARHungaryIcelandIndiaIndonesiaIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLiechtensteinLithuaniaLuxembourgMacao SARMadagascarMalawiMalaysiaMaldivesMaliMaltaMartiniqueMauritaniaMauritiusMayotteMexicoMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorth MacedoniaNorwayOmanPakistanPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalQatarRéunionRomaniaRussiaRwandaSamoaSan MarinoSão Tomé & PríncipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSpainSri LankaSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуринамШпицберген и Ян-МайенШвецияШвейцарияТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдаленные островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабве

Почтовый индекс

ШИМ-контроллер, текущий режим, для автономных источников питания

%PDF-1.4 % 1 0 объект > эндообъект 6 0 объект /Title (NCP1250 — ШИМ-контроллер, текущий режим, для автономных источников питания) >> эндообъект 2 0 объект > эндообъект 3 0 объект > эндообъект 4 0 объект > транслировать Acrobat Distiller 10.0.0 (Windows)BroadVision, Inc.2020-08-25T08:55:30+02:002015-04-17T18:16:17-07:002020-08-25T08:55:30+02:00приложение/ pdf

NCP1250 — ШИМ-контроллер, текущий режим, для автономных источников питания

ПО Полупроводник

NCP1250 — это высокоинтегрированный ШИМ-контроллер, способный поставка надежного и высокопроизводительного автономного источника питания в крошечный пакет TSOP-6 или PDIP-8. С диапазоном питания до 28 В, контроллер содержит схему коммутации 65 кГц или 100 кГц с флуктуацией работает в режиме управления пиковым током. Когда питание на вторичная сторона начинает уменьшаться, контроллер автоматически складывается снизить частоту переключения до минимального уровня 26 кГц. Как мощность падает дальше, деталь входит в цикл пропуска при ограничении пиковый ток. Защита от перегрузки по мощности (OPP) — сложная задача, особенно когда Требования к режиму ожидания без нагрузки определяют технические характеристики преобразователя. Запатентованный интегрированный OPP ON позволяет вам использовать максимум мощность, не влияющая на производительность в режиме ожидания. через два внешних резистора. Также имеется вход защиты от перенапряжения. объединены на одном контакте и защищают всю схему в случае отказ оптопары или неблагоприятная работа в разомкнутом контуре. Наконец, защита от короткого замыкания на основе таймера обеспечивает наилучшее схема защиты, позволяющая точно выбрать точку срабатывания защиты независимо от слабой связи между вспомогательным и силовым обмотки.

uuid:66866af2-bad8-424c-9d71-a13030ad4543uuid:42055a09-3e6e-49bb-b6c6-4a60fbf9dc48Print конечный поток эндообъект 5 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 90 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 18 0 объект > эндообъект 19 0 объект > эндообъект 20 0 объект > эндообъект 21 0 объект > эндообъект 22 0 объект > эндообъект 23 0 объект > эндообъект 24 0 объект > эндообъект 25 0 объект > эндообъект 26 0 объект > эндообъект 27 0 объект > эндообъект 28 0 объект > эндообъект 29 0 объект > эндообъект 30 0 объект > эндообъект 31 0 объект > эндообъект 32 0 объект > эндообъект 33 0 объект > эндообъект 34 0 объект > эндообъект 35 0 объект > эндообъект 36 0 объект > эндообъект 37 0 объект > эндообъект 38 0 объект > транслировать HWk۶_Z`C$@i@uCrQheV»K$g=$%.
