Ширина автомата на дин рейку: описание ДИН-рейки, расстояние между DIN-рейками в щитке

Правила установки модульного оборудования от Schneider Electric

ХХ век без ложной скромности можно назвать веком технологического прорыва во всех областях и сферах деятельности человека. И если задать себе вопрос: что стало причиной такого небывалого прогресса? Что за энергия, которая так стремительно вошла в наше темное бытие? Энергия, которая осветила наше серое существование, и позволила совершить грандиозный скачок в эволюции нашей жизнедеятельности? Электричество!

Электричество стало использоваться как альтернатива газовому освещению домов и улиц городов в конце ХIХ века. А уже к середине ХХ века это крайне необходимая и по сути незаменимая энергия. Массовое и нарастающее использование электрооборудования и электроприборов во второй половине ХХ века — как на производстве, так и в быту — ставило массу задач инженерам того времени.

Требовалось новое оборудование, новый подход, новые технологии для обеспечения человечества в его все возрастающей потребности использовать электричество. Требовалось быстрое и профессиональное обслуживание, и самое главное — требовалось обеспечить безопасность. Электричество — хоть и незаменимый, но очень опасный вид энергии, с которым уже мог столкнуться любой человек. Все это привело к созданиию определенных стандартов в электротехнике.

Одним из примеров таких разработок стала DIN-рейка. Немецкие инженеры придумали конструкцию, на которую монтируются электротехнические модули при помощи специальных фиксаторов, что позволяет быстро снять или поставить оборудование. Эта концепция получилась настолько удачной, что в 1981 году Международная электротехническая комиссия (МЭК) разработала  международный стандарт, благодаря которому DIN-рейка получила широкое распространение во всем мире.

В России DIN-рейка была «легализована» в 2004 году со вступлением в силу стандарта ГОСТ Р МЭК 60715-2003. Для нашей страны официально приняты следующие типы реек: ТН15, Тh45, ТН75, С20, С30, С40, С50, G32. Первые одна-две буквы показывают форму профиля, причем эта форма как раз соответствует форме буквы, TH обозначает профиль «омега». Цифры после букв показывают округленное значение ширины передней части рейки, выраженное в миллиметрах. Наибольшее распространение получила рейка ТН35 с шириной передней части 35,3 мм, далее мы будем вести повествование на ее примере.

Применение модульного оборудования, вроде бы, упрощает  работу электрика. Но, чтобы такой подход действительно давал выгоду, следует соблюдать следующие 10 правил.

Правило 1. Обязательно составьте подробную электрическую схему собираемого щита

Даже если вы всего лишь решаете вопросы электропитания в малогабаритной квартире, все равно изначально нужно составить схему щита, включающую в себя информацию обо всех используемых модулях, максимальных токах и сечениях проводов. Помните, что выбор места расположения щита учета, а также возможность объединения распределительного щита и щита учета в едином устройстве поставщика электроэнергии должны быть согласованы с вашим поставщиком электроэнергии.

Правло 2. Заранее определите максимальное количество модулей в щите

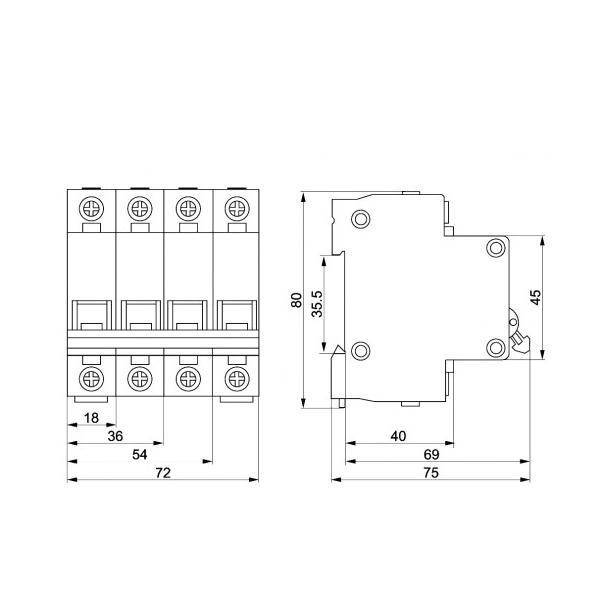

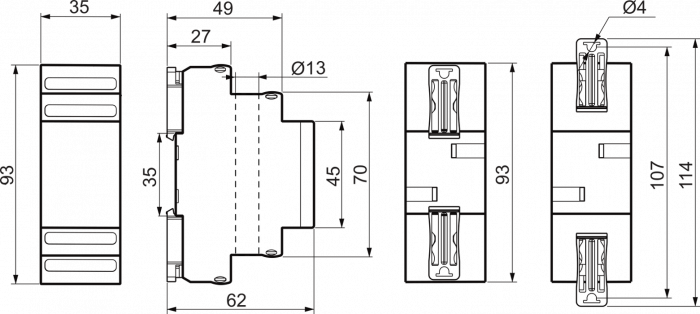

Округленное до большего целого значение ширины модульного оборудования, выраженное в миллиметрах, как правило, кратно 9. Но модули шириной 9 мм очень редко когда используются на практике. Поэтому в качестве своеобразной «единицы измерения» щитка принят типичный модуль однополюсного защитного автомата, ширина которого округленно составляет 18 мм (в реальности она чуть меньше). Вместимость щитков измеряют в таких модулях.  Как правило, на каждый полюс автоматического выключателя приходится 18 мм на рейке.

Двухполюсный автоматический выключатель, АВДТ (автоматический выключатель дифференциального тока «диференциальный автомат») или ВД (выключатель дифференциальный  УЗО — «устройство защитного отключения») для однофазной сети, как правило, занимают на рейке в два раза больше места — 36 мм. Трехполюсный ВД занимает 3×18 мм = 54 мм, и т. д. Например, если заявлено, что щиток рассчитан на 12 модулей, то в него поместится 12 однополюсных автоматических выключателей или только 3 четырехполюсных автоматических выключателя.

Дифференциальные автоматические выключатели Easy9 от Schneider Electric — бюджетный вариант модульной коммутационной аппаратуры для установки на DIN-рейку

 Для блоков питания, беспроводных модулей управления, электрических счетчиков и т. п. оборудования повышенной сложности конструкции, нужно пользоваться следующим методом. Берем ширину устройства, делим ее на 18 мм и округляем до большего целого. Получаем ширину, занимаемую на рейке, выраженную в «условных» модулях.

Рекомендуется выбирать распределительный щит с вместимостью примерно на 15 — 20% больше требуемой, чтобы при необходимости можно было осуществить модернизацию.

Убедитесь, что выбранная вами модель щита подходит по напряжению и максимальным токам, протекающим через защитный автомат на входе. Также щит должен иметь уровень защищенности от пыли и воды в соответствии с местом расположения (для улицы рекомендуется IP65).С тех сторон, где вы планируете подводить проводники, должны быть заделы под отверстия. Для щитов IP65 ввод проводником должен выполняться через герметичные кабельные вводы. Идеальный вариант (особенно для встраиваемых в стену щитов) — наличие специальной вводной камеры с отдельной крышкой.



Pragma от Schneider Electricсерия пластиковых корпусов щитов на 13, 18 и 24 модуля для предприятий сферы услуг и жилых помещений высокого класса

Правило 3. Размещайте модули в щите упорядочено

 На DIN-рейке модули можно располагать в произвольном порядке, но лучше использовать определенные сложившиеся правила, которые, хотя не закреплены напрямую в стандартах, тем не менее, приняты большинством электромонтажников (далее мы увидим, что взялись они не на пустом месте). Благодаря этому другому электрику будет проще работать с результатами вашего труда, да и вы сами, выработав определенные правила, сможете проще переходить от одного проекта к другому. В том случае, если модули соединены последовательно, они располагаются в последовательности слева-направо и снизу-вверх. Например, вводной автоматический выключатель, согласно этому правилу, всегда должен находиться на левом крае DIN-рейки, а, если в щите несколько DIN-реек — в левом верхнем углу. ВД, обслуживающие группы розеток, каждая из которых имеет свой защитный автомат, размещаются всегда левее (или выше) указанных автоматов. Если потребители группируются по типу устройств, сначала идут модули, к которым подключено освещение, потом те, к которым подключены универсальные розетки, а далее — устройства, требующие специальных мер защиты вроде нагревательного котла или стиральной машины.

Acti9 iPC — розетки для распределительных щитов

Для модулей, у которых направление подключения не играет роли, принимают, что входом является верхняя группа клемм, а выходом — нижняя. Это требование связано с тем, что у модулей верхняя группа клемм обычно соединена с неподвижными контактами. Согласно ПУЭ (правилам устройства электроустановок), издание 7, пункт 3.1.6, питающие проводники должны, как правило, подключаться к неподвижным контактам. Собственно, отсюда также и идет уже упоминавшееся правило размещение модулей в порядке сверху вниз в щитах с несколькими рейками.

Правило 4. Визуально выделяйте группы модулей

Для предотвращения сдвига модулей по рейке используются разделители (иначе именуемые стопорами) в начале и конце, чтобы предотвратить такой сдвиг. Такие разделители могут устанавливаться не только по краям рейки, но и между модулями, создавая между ними промежутки. Это позволяет использовать разделители для визуального выделения групп модулей.

Правило 5. Избегайте путаницы в межсоединениях

Специалисты-практики считают, что внутренние межсоединения в щитке лучше выполнять одножильным проводом. Благодаря дому, что одножильный провод «держит форму», разбираться в монтаже гораздо проще.

При большом количестве модулей (порядка нескольких десятков) разводить межсоединения жестким одножильным проводом неудобно, поэтому применяют гибкий многожильный провод. Для надежности контакта концы провода опрессовываются специальными колпачками. Избежать путаницы при использовании гибких многожильных проводов помогут кабельные стяжки. Особенно удобны многоразовые стяжки Schneider Electric Rapstrap. В том случае, если устанавливаются большие группы защитных автоматов, для межсоединений рекомендуется использовать специальные гребенки.

Правило 6. Снимайте изоляцию только стриппером

Модульное оборудование требует высокой точности при снятии изоляции с концов провода. Также недопустимо наличие повреждений на проводе в месте, где снята изоляция. Поэтому возможностей обычного ножа электрика при работе с модульным оборудованием недостаточно.

Мы рекомендуем использовать специальное приспособление — так называемый стриппер. Он снимает изоляцию точно на заданной длине, не повреждая жилу. В настоящее время стрипперы есть в ассортименте многих производителей электроинструментов.

Правило 7. Для затягивания контактов используйте динамометрическую отвертку

Для большей надежности и меньшего электрического сопротивления нужно посильнее затягивать контакты в модулях. Модули малоизвестных производителей допускают крутящий момент 1 Нм; модули от большинства ведущих брендов — 2 Нм; некоторые модули Schneider Electric на ток 32А и выше — до 3,5 Нм. Но слишком большое усилие может привести к поломке модуля, почему неопытные электромонтажники боятся слишком сильно затягивать контакты, снижая тем самым надежность соединения.

 Для того, чтобы обеспечить необходимую силу затягивания, не сломав при этом модуль, используйте динамометрическую отвертку. При превышении заданного значения крутящего момента отвертка начинает свободно прокручиваться. В продаже есть модели динамометрических отверток, разработанные специально для электриков, которые позволяют вести работы под напряжением.

Правило 8. Будьте внимательны при подключении двух проводников в одну клемму

Действующие правила не допускают для фазовых проводов ввод более двух проводников в одну винтовую клемму модуля. Но даже при выполнении правил контакт при двух проводниках в одной клемме может быть ненадежен. Для повышения надежности рекомендуется отпрессовать концы обоих проводов специальной гильзой и уже в таком виде вводить их в клемму. Если же это сделать сложно, рекомендуется вводить в одну клемму только провода с одинаковым диаметром жилы. Для «нулевых» проводов и проводов заземления к одной клемме в щитке допускается, без наличия специального обоснования, подключение только одного провода.

Правило 9. Используйте маркировку кабелей и модулей

Даже в самом простом проекте не пренебрегайте маркировкой как кабелей, так и модулей. Не лишним будет маркировка и межсоединительных проводов внутри щита. На модулях должны быть нанесены надписи, однозначно описывающие потребителей, которые к ним подключены. Если на модулях нет места для надписей, модули нумеруются и составляется таблица соответствия номеров и предназначения модулей. Эти требования записаны в ГОСТ и Правилах технической эксплуатации электроустановок потребителей.

Цветовая маркировка нулевого и фазных проводов, а также провода защитного заземления внутри щита должна соответствовать ГОСТ Р50462-92. Например, при однофазной системе голубым цветом обозначают нулевой провод, сочетанием желтого и зеленого — провод заземления. В том случае, если ГОСТ допускает вариативность цветовой маркировки провода (например, для фазного провода в однофазной системе допускаются белый, коричневый, а в ряде случаев и некоторые другие цвета), маркировка в щите должна быть единообразной — должен использоваться только один из допустимых цветов. Действующие ПУЭ допускают цветовую маркировку провода только на концах, но мы настоятельно рекомендуем использовать провода в цветной изоляции, благо, в продаже сейчас есть установочные провода всех стандартных цветов.

Правило 10. После окончания сборки щита сохраните его схему

Лучший вариант — приклеить схему на дверцу щита, если там есть место. В любом случае, схема должна находиться в доступном месте, так как без нее зачастую сложно ликвидировать последствия аварии в щите.

Какие бывают DIN-рейки? — Сам электрик

Сразу же начнем разговор с того, что такое DIN-рейка и почему она так называется. Это приспособление было разработано Институтом Стандартизации Германии (Deutsches Institut fur Normung), благодаря чему и получило краткую аббревиатуру DIN. Также электрики могут называть эту рейку дин-рельсой, т.к она имеет похожую форму. Далее мы рассмотрим основные типы и размеры DIN-реек, применяемых в электромонтажных работах.

На сегодняшний день дин рейки различают по таким техническим характеристикам, как размер, форма, материал изготовления и конструктивные особенности. Первое с чего следует начать – типы профилей, которые могут быть:

  1. Ω-образный. Самая популярная форма, применяемая в распределительных щитах под автоматы, прибор учета электроэнергии и т.д. Выглядит она так, как на картинке:
  2. C-образный. Концы загнуты внутрь, благодаря чему на такую DIN-рейку можно установить аппаратные зажимы либо клеммные колодки.
  3. G-образный. Применяется крайне редко, по назначению соответствует рейке в форме С.

Что касается размеров, согласно стандарту ГОСТ Р МЭК 60715-2003 ширина и высота изделия может быть следующей:

Обращаем ваше внимание на то, что дин-рейка в виде омега, которую также называют ТН-35 (общепринятое обозначение), может иметь три размера, а именно:

Длина бывает различной, в зависимости от производителя. Чаще всего выпускают планки длиной от 7,5 см до 2 метров, чего вполне достаточно для щитков от 4 до 96 модулей.

Также следует отметить, что планки бывают перфорированными (с отверстиями) и литыми. Преимущество первых заключается в более простой установке, т.к. достаточно просто прикрутить стальную рейку через готовые отверстия. Шаг перфорации обычно составляет 10-15 мм, чего вполне достаточно для удобного монтажа. Литые (неперфорированные) DIN-рейки более надежные, т.к. не прогибаются, если на них закрепить много автоматов в шкафу. Кстати, модульные автоматы крепятся на дин рейку следующим образом:

По материалу изготовления планки разделяются на алюминиевые и оцинкованные (из нержавейки). В электромонтажных работах чаще используют второй вариант.

Помимо этого существуют отдельные виды DIN-реек, а именно: углубленные и усиленные. Каждая из них применяется в своем особом случае.

Ну и последнее, о чем хотелось бы рассказать – какие производители планок считаются самыми оптимальными по цене и качеству. Среди электриков популярностью пользуются DIN-рейки производства ABB, IEK и ДКС. У этих фирм довольно хорошая продукция и при этом умеренная стоимость.

Остается только просмотреть видео, на котором наглядно показывается, как крепить автомат на дин-рейку, а также в чем различие между производителями изделий:

Установка автоматического выключателя

Сравнение производителей

Вот и все, что хотелось рассказать вам о видах и размерах DIN-реек. Теперь вы знаете, какие бывают планки, чем они отличаются друг от друга ну и для чего собственно используются!

Будет интересно прочитать:

  • Кабель каналы: виды и размеры
  • Как собрать распределительный щит своими руками
  • Набор инструментов электрика

Все, что вам нужно знать о DIN-рейках

В этом контексте «DIN» — это аббревиатура, обозначающая Deutsche Institut für Normung, что переводится на английский язык как «Немецкий институт стандартов». Знакомая теперь система монтажа в стойку, которая поддерживает компоненты всех видов во многих промышленных установках, была впервые разработана немцами в конце 1920-х годов. Он получил более широкое распространение и развился в его нынешнюю форму в 1950-х годах, сначала в соседних европейских странах, а затем довольно быстро распространился по всему миру.

DIN-рейки предназначены исключительно для физической (механической) поддержки компонентов, а не в качестве какого-либо соединительного или проводящего элемента в более широкой электрической системе. Другими словами, они не являются сборными шинами, хотя в определенных сценариях могут выполнять роль заземляющей шины.

Система на DIN-рейке для монтажа аппаратных компонентов имеет множество преимуществ:

  • Они экономят время и работу — компоненты просто защелкиваются или вставляются на место на рейке, вместо того, чтобы монтировать каждый отдельный компонент на панели отдельно.
  • Они экономят место — DIN-рейки позволяют компактно размещать компоненты и обеспечивают удобное место для соединения внутренних и внешних цепей проводки, что идеально подходит для приложений с ограниченным пространством
  • Они экономичны, как с точки зрения самой цены на DIN-рейку, так и с точки зрения потенциала, который она предлагает для монтажа с высокой плотностью рядом — это может значительно уменьшить общее количество проводки и необходимое пространство в шкафу
  • Они обеспечивают аккуратную и хорошо организованную компоновку компонентов, что лучше для всесторонней безопасности и доступа для обслуживания
  • Они соответствуют универсальным протоколам размеров и монтажа — см. ниже

Настоящая красота системы DIN-рейки заключается в том, что она была разработана (и постоянно развивалась) для работы с рядом универсальных стандартных размеров и форм монтажного оборудования. Тот факт, что системы DIN-рейки сегодня признаны рядом фиксированных и последовательных стандартов, означает, что установщикам может быть гарантирована однородность размеров всего набора соответствующих продуктов, независимо от того, какая компания занимается производством или поставкой различных отдельных деталей.

Этот уровень кросс-брендовой совместимости дает пользователям систем на DIN-рейках возможность смешивать и сочетать компоненты, не привязываясь к одному проприетарному модельному ряду для выполнения работы. Проприетарные системы существуют, но именно по этой причине они менее широко используются.

Следует отметить, что правила наименования типов и размеров DIN-рейки могут незначительно различаться в разных странах. Например, в США вы с меньшей вероятностью увидите распространенное в Великобритании название «цилиндрическая секция», используемое для стандартных 35-мм DIN-рейок, и с большей вероятностью услышите, что те же продукты называются рейками TS35.

Однако эти соглашения об именах в достаточной степени взаимозаменяемы и понятны большинству установщиков, а формы и размеры монтажных направляющих, к которым они относятся, по-прежнему будут полностью совместимы. Мы расскажем немного больше о размерах и совместимости в следующих разделах.

В приведенной ниже таблице мы более подробно рассмотрим основные типы DIN-реек, которые вы найдете в продаже для установки компонентов на различные стойки и корпуса PCL, и узнаем больше о том, как именно эти различные классы и формы DIN-реек выбираются, монтируются и используются в широком диапазоне повседневных рабочих мест.

Стальные зажимы для крепления на DIN-рейку


DINM20 (сторона устройства)

(щелкните изображение, чтобы увеличить)

  • Прочная металлическая конструкция
  • Универсальный дизайн
  • Защелкивается на DIN-рейку 35 мм
  • Доступно несколько стилей
  • DIN-рейка продается отдельно

Прокрутите список, чтобы купить

См. также: DIN-рейка, Дополнительные зажимы DIN, Прямоугольные стальные зажимы DIN, Монтажные пластины DIN


Общее описание

Эти прочные стальные монтажные кронштейны для DIN-рейки удобны для установки самых разных устройств на стандартную 35-мм DIN-рейку. Они имеют плоскую монтажную поверхность и предварительно просверленные монтажные отверстия, которые, в зависимости от модели, имеют резьбу (M4 x 0,7 мм) и/или не имеют резьбы. Эти кронштейны очень легко крепятся и снимаются с DIN-рейки, сохраняя при этом высокую жесткость и грузоподъемность: кронштейн защелкивается как на верхней, так и на нижней кромке рейки, а фиксированный (не подпружиненный) конец кронштейна находится в верхней части рельс, чтобы выдержать вес его устройства.

Доступно несколько моделей. Они различаются по размеру, типу монтажных отверстий, способам их отсоединения от DIN-рейки и величине зазора на рейке. Различия между каждой моделью можно увидеть ниже:


Мы также предлагаем прямоугольную версию, которая может сэкономить значительное пространство на DIN-рейке за счет установки устройств перпендикулярно рейке.

Зазор для направляющих

Как показано на рисунках ниже, ширина бампера влияет на расстояние между кронштейном и DIN-рейкой. Кронштейны с бампером большего размера имеют меньший просвет рельса, а кронштейны с бампером меньшего размера имеют больший просвет рельса.

Зазор без направляющих
Щелкните изображение, чтобы увеличить его.

Больше Рельсовый зазор
Щелкните изображение, чтобы увеличить его.

Меньший зазор рельса ограничивает движение кронштейна на рельсе, делая сборку более жесткой для необычные боковые нагрузки или силы вращения. Это может быть полезно, например, при работе с аранжировками. которые имеют необычно жесткие кабели. Однако из-за малого зазора в направляющей необходимо использовать ручку разблокировки для снятие сборки с DIN-рейки; удобный метод «поднять и повернуть» недоступен для этих брекетов с малым зазором рельса (подробнее см. ниже).

Зазор без направляющих
Щелкните изображение, чтобы увеличить его.

Больше Рельсовый зазор
Щелкните изображение, чтобы увеличить его.

Уменьшение зазора между рельсами благодаря необычно жесткому тросу


Щелкните изображение, чтобы увеличить его.

Увеличенный зазор рельса с необычно жестким тросом

Щелкните изображение, чтобы увеличить его.

Снятие с рельса

DINM20 и DINM23LR

Чтобы снять эти кронштейны с DIN-рейки, либо потяните за ручку освобождения от нижнего края кронштейна, либо нажмите на ручку вниз от верхний край кронштейна. Это освобождает скользящие крюки, удерживающие нижнюю часть направляющей, и позволяет нижнему краю кронштейна отклонитесь от DIN-рейки. После этого весь кронштейн можно снять с DIN-рейки.

Поскольку эти модели имеют меньший зазор направляющей, необходимо привести в действие ручку разблокировки, чтобы скоба могла перемещаться достаточно далеко. от рельса, чтобы отсоединиться. По этой причине метод подъема и поворота не сработает.

DINM23LR и DINM20 Демонтаж Иллюстрация
Щелкните изображение, чтобы увеличить его.

DINM21, DINM23 и DINM24

Для снятия этих кронштейнов с направляющей можно также использовать ручку разблокировки. Однако более простой способ заключается в том, чтобы приподнять установленное устройство, повернуть верхнюю часть устройства в сторону от направляющей и опустить все устройство с направляющей. Этот метод возможен из-за большего зазора между рельсами и не требует доступа к рукоятке разблокировки, что упрощает этот метод.

DINM21, DINM23 и DINM24 Демонтаж Иллюстрация
Щелкните изображение, чтобы увеличить его.

Монтажное оборудование

DINM20, DINM23U40, DINM24

DINM20 и DINM23U40 имеют два, а DINM24 четыре монтажных отверстия без резьбы диаметром 4 мм. Отверстия в этом кронштейне подходят для крепежных винтов M4 (M4 x 0,7 мм), Крепежные винты № 6 или винты для листового металла № 6. Обратите внимание, что оборудование M4 (продается отдельно ниже) не будет работать. также с зажимами DINM20 и DINM23U40, если головки винтов расположены на нижней стороне зажимов.

DINM23T3

DINM23T3 содержит монтажных отверстий с резьбой M3 (M3 x 0,5 мм). Winford пока не продает винты для этих зажимов, но их можно приобрести у многих поставщиков оборудования.

DINM21, DINM23, DINM23LR, DINM24

DINM21, DINM23, DINM23LR и DINM24 содержат монтажных отверстий с резьбой M4 (M4 x 0,7 мм). Winford предлагает крепежные винты M4 (продаются отдельно ниже), которые хорошо подходят для этих зажимов.

Документация по продукту

Часть № Описание PDF.
DINM21 Стальной зажим DIN, резьбовые отверстия M4x0,7 мм, ширина 44,2 мм
DINM23 Стальной зажим DIN, M4x0,7 мм Резьбовые отверстия, ширина 25 мм
DINM23LR Стальной зажим DIN, резьбовые отверстия M4x0,7 мм, ширина 25 мм
DINM23T3 Стальной зажим DIN, резьбовые отверстия M3x0,5 мм, ширина 25 мм
DINM23U40 Стальной зажим DIN, отверстия без резьбы, ширина 25 мм
DINM24 Стальной зажим DIN, M4x0,7 мм с резьбой и без резьбы, ширина 52 мм

Стальной зажим DIN, отверстия без резьбы, ширина 44,2 мм

Стальной зажим DIN, отверстия с резьбой M4x0,7 мм, ширина 44,2 мм

Стальной зажим DIN, резьбовые отверстия M4x0,7 мм, ширина 25 мм

Стальной зажим DIN, резьбовые отверстия M4x0,7 мм, ширина 25 мм

Стальной зажим DIN, резьбовые отверстия M3x0,5 мм, ширина 25 мм

Стальной зажим DIN, отверстия без резьбы , ширина 25 мм

Стальной зажим DIN, отверстия M4x0,7 мм с резьбой и без резьбы, ширина 52 мм

Информация о продукте

  • Никелированная сталь
  • Прочная металлическая конструкция
  • Защелкивается на DIN-рейку 35 мм
  • Доступно несколько стилей
  • DIN-рейка продается отдельно
Продукт № Описание 1+ 10+ 100+ RoHS Купить сейчас
DINM20 Зажим для монтажа на DIN-рейку, сталь, ширина 44,2 мм, отверстия без резьбы, защелка 3,60 $ 3,35 $ 2,95 $  Да
DINM21 Зажим для монтажа на DIN-рейку, сталь, ширина 44,2 мм, резьбовые отверстия M4x0,7 мм 3,60 $ 3,35 $ 2,95 $  Да
DINM23 Зажим для монтажа на DIN-рейку, сталь, ширина 25 мм, резьбовые отверстия M4x0,7 мм 3,50 $ 3,25 $ 2,85 $  Да
DINM23LR Зажим для монтажа на DIN-рейку, сталь, ширина 25 мм, резьбовые отверстия M4x0,7 мм, защелка 3,50 $ 3,25 $ 2,85 $  Да
DINM23T3 Зажим для монтажа на DIN-рейку, сталь, ширина 25 мм, резьбовые отверстия M3x0,5 мм 3,50 $ 3,25 $ 2,85 $  Да
DINM23U40 Зажим для монтажа на DIN-рейку, сталь, ширина 25 мм, отверстия без резьбы 4 мм 3,50 $ 3,25 $ 2,85 $  Да

Нет в наличии
ETA 24 августа 2023 г.

DINM24 Зажим для монтажа на DIN-рейку, сталь, ширина 52 мм, отверстия с резьбой M4x0,7 мм и без резьбы 3,60 $ 3,35 $ 2,95 $  Да

Зажим для монтажа на DIN-рейку, сталь, ширина 44,2 мм, отверстия без резьбы, защелка

Количество Price
1+ $3.60
10+ $3.35
100+ $2.95

DIN Rail Mounting Clip, Steel, 44.2mm Width, M4x0. 7mm Threaded Holes

Quantity Price
1+ $3.60
10+ $3.35
100+ $2.95

DIN Rail Mounting Clip, Steel, 25mm Width, M4x0. 7mm Threaded Holes

Quantity Price
1+ $3.50
10+ $3.25
100+ $ 2,85

Клип монтажного монтажа DIN, сталь, ширина 25 мм, M4X0,7 мм, выпускной

ммм.0169
1+ $3.50
10+ $3.25
100+ $2.85

DIN Rail Mounting Clip, Steel, 25mm Width, M3x0.5mm Threaded Holes

Quantity Price
1+ $3.50
10+ $3.25
100+ $2.85

Зажим для монтажа на DIN-рейку, сталь, ширина 25 мм, отверстия без резьбы 4 мм

Распродано. ETA Aug 24, 2023

Quantity Price
1+ $3.50
10+ $3.25
100+ $2.85

DIN Rail Монтажный зажим, сталь, ширина 52 мм, отверстия M4x0,7 мм с резьбой и без резьбы

Количество Price
1+ $3.60
10+ $3.35
100+ $2.95

Mounting Hardware

Мы предлагаем метрические крепежные детали для резьбовых отверстий на зажимах DINM21 , DINM23 , DINM23LR и DINM24 .
(Обратите внимание, что большие головки этих винтов не позволяют им хорошо работать с зажимами DINM20 и DINM23U40, если головки винтов расположены на нижней стороне зажима. )

Продукт № Описание 1+ 5+ 10+ RoHS Купить сейчас

Чашечная головка:

СКМАПП-М4-А-8-100 Винт, машинный, с полукруглой головкой, крестообразный, резьба M4 x 0,7 мм, длина 8 мм, 100 шт. в упаковке 5,70 $ 5,20 $ 4,60 $  Да
СКМАПП-М4-А-10-100 Винт, машинный, с полукруглой головкой, крестообразный, резьба M4 x 0,7 мм, длина 10 мм, 100 шт. в упаковке 5,75 $ 5,30 $ 4,70 $  Да
СКМАПП-М4-А-12-100 Винт, машинный, с полукруглой головкой, крестообразный, резьба M4 x 0,7 мм, длина 12 мм, 100 шт. в упаковке 5,80 $ 5,35 $ 4,75 $  Да

Плоская головка:

СКМАФП-М4-А-8-100 Винт, машинный, с плоской головкой, крестообразный, резьба M4 x 0,7 мм, длина 8 мм, 100 шт. в упаковке 4,60 $ 4,20 $ 3,70 $  Да
СКМАФП-М4-А-10-100 Винт, машинный, с плоской головкой, крестообразный, резьба M4 x 0,7 мм, длина 10 мм, 100 шт. в упаковке 5,15 $ 4,70 $ 4,15 $  Да
СКМАФП-М4-А-12-100 Винт, машинный, с плоской головкой, Phillips, резьба M4 x 0,7 мм, длина 12 мм, 100 шт. в упаковке 5,20 $ 4,75 $ 4,25 $  Да

Head:

винт, машина, головка совока, Phillips, M4 x 0,7 мм, длина 8 мм, сумка из 100

787, , MATHER, MATHER, MATHER, MATHER, 40139, , , , , , , , , , , , , , , 40139, , 40139, , , , , , .

Количество Цена.0182 1+ $ 5,70
5+ $ 5,20
10+ $ 4,60
Quantity Price
1+ $5.75
5+ $5.30
10+ $4.70

Screw, Machine, Pan Head, Phillips, резьба M4 x 0,7 мм, длина 12 мм, 100 шт. в упаковке

Quantity Price
1+ $5.80
5+ $5.35
10+ $4.75

Flat Head:

Screw, Machine, Flat Head, Phillips, M4 x 0.7mm Thread, 8mm Length, Bag of 100

Quantity Price
1+ $4.60
5+ $4.20
10+ $3.70

Screw, Machine, Flat Head, Phillips, M4 x 0.
