Шкаф своими руками, подробная инструкция с описанием всех этапов работ

В настоящее время многие жители сельской местности не могут себе позволить приобрести новую мебель для своего дома. Да и городские квартиры не всегда имеют большую площадь, где возможно было бы разместить предметы быта. Но, несмотря на это, народ все-же научился самостоятельно справляться с этими проблемами. Для этого можно сделать деревянный шкаф своими руками, без услуг специалистов. Выполнить такую конструкцию в домашних условиях не представляет особых сложностей, но, чтобы мебель имела долгий эксплуатационный срок, необходимо заранее ознакомиться с последовательностью и нюансами работ.

Что необходимо для изготовления

На сегодняшний день потребительский рынок предоставляет различные деревянные материалы для изготовления предметов быта. Поэтому, прежде чем приступить к рассмотрению такого вопроса, как самому сделать шкаф, сначала нужно определиться, из какого материала он будет изготавливаться. По отзывам специалистов, лучшими изделиями для этих работ считаются:

  • фанера — этот многослойный материал обладает высокой износостойкостью и прочностью. Помимо этого, за счет экологичности, он абсолютно безвреден для здоровья человека. Выпускается фанера цельными плитами, что упрощает процесс сборки предметов быта;
  • древесно-стружечные плиты — листы из ДСП считаются самыми востребованными изделиями для создания домашней мебели. Это обуславливается тем, что они сочетают неплохое качество по доступной цене. Данные изделия устойчивы к перепадам температуры и влаги, не деформируются под воздействием агрессивной среды и отличаются повышенной прочностью;
  • цельные деревянные доски — материал из досок выпиливают из разных пород дерева. Выпускаются они разными размерами, отдельными видами обработок и качеством столярных работ. Для строительства мебели в основном подбирают доски из сосны, березы и дуба. Эти породы наделены высокой прочностью и устойчивостью к перепадам температуры и влажности воздуха.

Монтаж предметов быта из сосны своими руками — трудоемкий процесс, так как порода не является достаточно твердой. Но при выборе этого материала можно будет создать экстравагантный дизайн в любом помещении.

Деревянные доски

ДСП

Фанера

Итак, рассмотрев варианты материалов, которые понадобятся для изготовления мебели, стоит также ознакомиться с инструментами для выполнения работ. Изготовление шкафов выполняется следующим оборудованием:

  • ручная пила для распиловки древесины;
  • шлифовальная машина, для полировки поверхности дерева;
  • угломер, для измерения угла наклона;
  • линейка или метровая рулетка, для измерения размеров;
  • деревянные дюбели, для крепежа изделия и наполнения;
  • металлические уголки, для скрепления конструкции мебели;
  • столярная плита, для изготовления стеллажа;
  • мастика, для герметизации конструкции.

Помимо этого, чтобы оживить предмет быта желаемым оттенком, необходимо будет приобрести акриловую краску на водяной основе.

Нюансы работ с учетом вида конструкции

Соорудить шкаф из дерева своими руками можно несколькими способами.

Корпусный

Как видно по фото, корпусная мебель состоит из нескольких составляющих элементов, поэтому ее еще принято называть модульной. Особенностью такого шкафа является то, что владельцы по своему желанию могут дополнять его различными внутренними и наружными элементами. Первоначально конструкция изделия разрабатывается так, чтобы все детали сочетались между собой и корпусом. Для строительства корпуса потребуется наличие таких элементов, как крыша, дно, задняя и боковые стены. Все эти элементы могут быть выполнены в виде съемных прямых полок, на которых будут располагаться вещи. Также дополнительно можно будет соорудить выдвижной шкафчик для обуви.

Подготовка пазов для крепления полок

Собирать конструкцию лучше в горизонтальном положении

Верхнюю планку крепим в последнюю очередь

Вертикальные лицевые накладки

Встроенный

Отличительной особенностью встроенного шкафа является то, что он может быть выполнен из подручных материалов. Дело в том, что он в основном устанавливается в нишах помещения или в тех местах, где нет возможности расположить стандартную мебель. Для строительства шкафа не требуется цельный корпус. У него может отсутствовать одна или несколько стен, которые заменяются полом, потолком или стенами здания. Наполнительные элементы, как правило, могут быть выполнены так же, как у корпусной мебели. Но сконструировав такой шкаф своими руками из подручных материалов, потребитель должен быть готов к тому, что, в отличие от корпусного изделия, данную мебель нельзя будет перенести в другое место.

Конструкция каждого шкафа требует не только наличие корпуса и внутреннего наполнения, но и фасадную часть. Главным элементом фасадной части являются двери.

При изготовлении встроенного шкафа важно правильно разметить место под будущие полки

Полки должны быть прикреплены надежно

Специальные лаги необходимы для крепления дверей

Крепление дверей

На сегодняшний день потребительский рынок предлагает различные системы для крепления дверей мебели. Каждый элемент имеет свое определенное предназначение, которое зависит от способов открывания шкафа.

Распашные

Распашные двери – это самый распространенный вид конструкции мебели. В его состав входят деревянное полотно и оборудование для крепежа. Количество полотен для шкафа зависит от количества внутренних секций. Как правило, если шкаф имеет одну общую секцию, потребуется две створки. Если мебель будет состоять из одной узкой и одной широкой секции, соответственно потребуется три створки. Производство крепления дверей осуществляется на боковые стенки шкафа при помощи следующих петель:

  • разъемные — устанавливается такое крепление с внутренней стороны стенки шкафа;
  • универсальные — эти изделия можно установить в независимости от сторон шкафа. Крепятся петли одновременно на корпус и двери мебели.

После того, как на коробке изделия будут закреплены петли, на них навешиваются двери.

Подготовка отверстий

Выравнивание и установка петель

Купе

Двери купе – это раздвижная система, где при открытии шкафа одна дверца заходит на другую.

Монтаж такой конструкции требует определенных знаний и навыков, поэтому прежде чем смонтировать раздвижной шкаф из фанеры своими руками, сначала нужно ознакомиться, с наименованием комплектующих и местом их расположения.

Комплект фурнитуры включает в себя:

  • специальные колесики для передвижения дверей, устанавливаются в верхней и нижней их части;
  • верхняя подвесная конструкция, для направления полотен;
  • нижняя направляющая конструкция, по которой в пазах будут перемещаться колесики дверей;
  • кассеты для установки деревянного полотна;
  • замки и доводчик для легкого открывания дверей.

Такая конструкция предназначается для корпусной мебели с порогом. Если будет монтироваться встроенный шкаф, на полу можно будет не устанавливать нижние направляющие элементы.

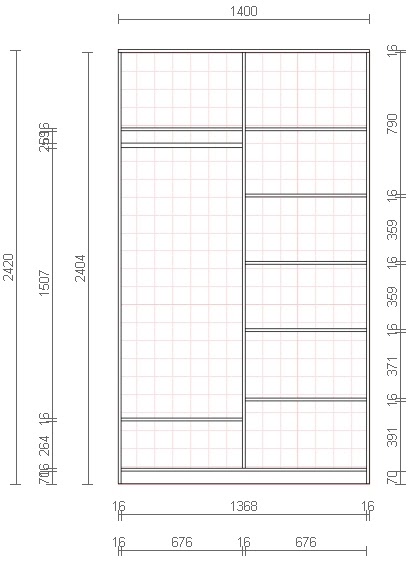

Разметка и чертежи

Прежде чем сделать шкаф из вагонки своими руками, сначала нужно сделать разметку его расположения в помещении и составить чертеж конструкции. Такие предварительные процедуры помогут быстро собрать корпусную или встроенную мебель.

В схемах расположения шкафа, необходимо учесть его ширину и высоту. Для этого сначала рулеткой измеряется предполагаемое место его установки. При проведении измерительных работ, важно учитывать расстояние от плинтусов, подоконников, трубопроводов и разъемов для подключения электрических приборов. Если упустить эти моменты из вида, деревянный шкаф может не поместиться в отведенное место, либо в дальнейшем могут возникнуть препятствия при открытии дверок или подхода к источнику электропитания.

Для шкафа своими руками чертежи можно создать при помощи автоматизированной программы CAD или от руки. В первом случае схема шкафа составляется специальной компьютерной системой, во втором варианте выполняются чертежи шкафа своими руками. Как показала практика, второй вариант более прост, поэтому его выбирают чаще. Чтобы создать чертеж от руки, понадобятся лист бумаги и карандаш. Далее на листе рисуются эскизы шкафа.

Описание составления чертежа деревянного изделия:

  • вид шкафа спереди — данный эскиз включает в себя ширину и высоту мебели, высоту цоколя, размер секций, удаленность полок друг от друга. При составлении чертежа важно учитывать толщину стенок мебели и его наполнения. Также нужно указать точки крепления полок и дверей;
  • вид сверху и сбоку — в этом случае на лист бумаги наносится глубина мебели и полок. При нанесении значений глубины наполнения, важно учитывать крепление дверей. Чтобы полки не мешали установке крепежного оборудования, они должны располагаться на расстоянии 10 см от кромки фасадной стены мебели. Также на этом эскизе нужно указать скругление полок радиусом – R.

Помимо указанных значений корпуса мебели, на листе бумаги нужно нарисовать размеры элементов наполнения. Полки могут быть выполненными разной конфигураций и толщины, но они должны иметь соответствующий размер.

Изготовление деталей

Произведя чертеж конструкции шкафа своими руками и подготовив соответствующее оборудование, можно будет приступить к изготовлению его деталей. Для этого на лист из ДСП при помощи метра и карандаша переносятся размеры элементов мебели:

  • верхняя часть шкафа в количестве – 1 шт;
  • боковые стенки в количестве – 2 шт;
  • днище в количестве – 1 шт;
  • задняя стенка в количестве – 1 шт;
  • полки мебели в количестве индивидуального предпочтения потребителя.

Далее с помощью пилы по намеченным линиям начинают поэтапное кроение деталей. При выполнении этих работ необходимо учесть толщину самой пилы, иначе элементы мебели после распиливания будут иметь меньший размер.

После того как детали будут готовы, их необходимо облицевать меламиновой пленкой. Для этого на элементы конструкции накладывается пленка, которая затем проутюживается. После того, как облицовка схватится на деталях, все ее лишние остатки отрезаются канцелярским ножом.

Подготовка деталей

Крепление кромки

Сборка

Сборку шкафа лучше осуществлять в намеченном месте его расположения. В этом случае можно будет предотвратить деформацию стен и пола помещения, при переноске готовой мебели. Изначально на намеченный пол укладываются листы картона, на которых будет последовательно собираться конструкция изделия.

Пошаговая инструкция сборки шкафа, осуществляется поэтапно:

  • на полу располагается первый боковой лист;
  • вертикально фиксируются крепежные элементы для соединения нижней и верхней стороны шкафа;
  • по бокам устанавливаются и фиксируются верх и низ мебели;
  • сверху располагается и закрепляется второй боковой лист шкафа;
  • проверяется прочность крепежных элементов;
  • шкаф переворачивается фасадной стороной на пол;
  • укладывается и крепится задник мебели;
  • шкаф поднимается, плотно устанавливается к стене, в отведенном месте.

Далее при помощи уровня необходимо создать ровное положение шкафа, после чего произвести крепление дверей, а также установку наполнения.

Итак, ознакомившись, как сделать шкаф своими руками, многие новички не совершат грубых ошибок при проектировании конструкции. Пошаговое руководство изготовления, поможет правильно выполнить детали мебели. А при соблюдении приведенной последовательности сборки, деревянные шкафы смогут простоять без деформации не один десяток лет.

Видео

Шкаф своими руками: пошаговая инструкция с чертежами

Вопрос о том, как сделать шкаф своими руками, рано или поздно возникает у каждого человека, который желает сэкономить на новой мебели. Не у всех есть возможность приобрести шкаф в магазине, ведь такая покупка может стоить весьма дорого. Существует еще одно препятствие – выбрать предмет для дачи, дома, что может быть особо проблемным в виду отсутствия нужной модели. Поэтому самостоятельное изготовление – прекрасная альтернатива дорогой магазинной мебели и дополнительная экономия семейного бюджета.

Что нужно?

Многие люди думают, что изготовление мебели – невероятно сложное и непосильное задание, и перед тем как приступить к работе, нужно как минимум прочесть книгу «Как сделать шкаф своими руками». Но это не так. По сути, производство удобного, вместительного и красивого предмета интерьера можно разделить на соответствующие этапы: подготовка необходимых инструментов и материалов, изготовление отдельных частей, сборка, установка.

В первую очередь нужно определиться, для чего нужен шкаф и где он будет стоять. Ведь мебель будет служить долгие годы, поэтому к вопросу нужно отнестись серьезно. Часто шкафы устраивают по всей длине глухой стены, в проеме межкомнатной перегородки. Что касается корпусной мебели, то с ее помощью можно поделить на зоны однокомнатную квартиру, такой вид будет хорошо смотреться в хрущевке.

Далее необходимо просчитать габариты шкафа. Следует подразумевать не только ширину и высоту, но и расстояние между полками, их количество. Для наглядности нужно перенести свою идею на лист А4. Также это поможет определиться с материалом для изделия: дерево, вагонка, МДФ, ДВП. Часто каркас делают из деревянного бруса и отдельно заказывают двери. Самостоятельное изготовление – это хорошая альтернатива для дома, дачи. Конструкцию шкафа можно адаптировать для малогабаритных квартир, он будет выгодно смотреться в хрущевке.

Важно определиться с цветом изделия. Существует множество расцветок: «Бук», «Дуб», «Ольха», «Орех». Также всегда можно заказать нужное ДСП, выбрав цвет из каталога.

Чертеж шкафа

В зависимости от того, где будет располагаться шкаф – в доме, на даче, хрущевке, необходимо составить соответствующие чертежи, разбить изделие на составные части, из которых он состоит. Если в школе по черчению была хорошая отметка, можно все сделать самостоятельно на листе бумаги. Также чертежи создаются в специальных компьютерных программах, которые можно найти в интернете.

Перед тем как начать чертить, важно учитывать внешние габариты шкафа, размеры помещения. Следует обратить внимание на плинтус, багеты, выключатель, подоконники, отопление и учитывать отступ от них.

  • Плинтус в комнате. Если шкаф проектируется от стены до стены, то плинтус не позволит плотно придвинуть мебель. В таком случае нужно провести скос вертикальных ребер шкафа, либо демонтировать сам плинтус.
  • Толщина ДСП. Толщина материала рассчитывается из учета того, что будет храниться в шкафу, его габаритов. Если не будет длинных полок для книг – от 16 мм. При черчении можно рассчитывать на эту толщину. Для корпусной мебели необходимо выбрать качественный материал, подороже.

Создавая чертежи, схемы шкафа под потолок, нельзя забывать о том, что его сборка ведется в лежачем положении, а потом его необходимо будет поднять и поставить. Тогда его диагональ должна быть на 3-5 см короче высоты потолка. В противном случае при поднятии шкафа можно задеть потолок.

Изготовление

После того как чертежи готовы, можно приниматься за изготовление нужных деталей. Распиливание досок – достаточно сложное задание, и лучше себя не испытывать, а заказать эту работу у профессионалов. Как правило, такая услуга предоставляется по месту приобретения листов ДСП. Сложность состоит в том, что станок для распиливания ДСП достаточно дорогое удовольствие, а приобретать его для одного шкафа бессмысленно. Многие предпочитают самостоятельно распиливать лобзиком, но при этом получаются сколы, так что лучше не рисковать.

Заранее необходимо определиться с системой открывания дверей: в стороны, вверх, вниз, двигаться как в купе. С учетом количества полок, ящиков, дверок можно провести расчет необходимого количества еврошурупов, заклепок для них, направляющих для ящиков, держателей.

Отдельно надо сказать о сверлах. Они должны быть только по дереву, что позволит самостоятельно сделать точное отверстие без применения дополнительных сил. Характерное их отличие – наличие в центре лезвия и плоский профиль (а не конус, как в других видах). Перед тем как заниматься сборкой, важно потренироваться в сверлении на ненужных обрезках, которые останутся после распиливания ДСП.

Чтобы не допустить погрешности в измерениях, нужно пользоваться высокоточными инструментами. Следует избегать рулеток, а отдать предпочтение металлической метровой и полуметровой линейке, ее можно приобрести в каждом магазине канцтоваров. Но стерегитесь пластиковых аналогов китайского производства, в них часто бывают погрешности, которые могут оказаться серьезным недостатком при сборке изделия.

Облегчить дальнейшее перемещение шкафа помогут войлочные накладки. Их следует приклеить на места, на которых стоит предмет.

Делаем шкаф

Рассмотрим, как самому сделать шкаф, на примере мебели с распашными дверками. Считается, что такой вид довольно простой сборке по сравнению с купе, ведь не возникает необходимость собирать отдельно двери и каркас. Конструкция имеет множество вариаций, что дает пространство для воображения и позволяет выбрать ту модель, которая будет отвечать всем требованиям. Шкаф можно наполнить полками, ящиками, штангой для вешалок. Такая модель будет удобна как дома, так и на даче.

Размеры распашного шкафа также индивидуальны, что позволяет вместить его в любую планировку квартиры, в том числе в хрущевке. Рассмотрим чертежи, схемы на примере следующих размеров: 2200х600х1500 мм.

Детали предмета мебели:

  • Листы для боковин: 2184х575 – 2 шт.
  • Днище: 1468х575 – 1 шт.
  • Крышка: 1500х600 – 1 шт.
  • Полочки: 976х575 – 2 шт.
  • Полки: 476х575 – 5 шт.
  • Стенка: 268х500 – 2 шт.
  • Фасады: 2081х497 – 3 шт.
  • Царга: 100х1468 – 1 шт.
  • Направляющие для ящиков: 100х500 – 4 шт.
  • Внутр. ящика – 100х386 – 4 шт.
  • Днище для ящиков: 497х415 – 2 шт. ДВП.
  • Перегородка: 2068х575 – 1 шт.
  • Стенка: 2081х1497 – 1 шт. ДВП.
  • Планки: 976х50 – 1шт., 476х50 – 1.

Для того чтобы самостоятельно изготовить шкаф, потребуется: ДСП, ДВП, кромка, конфирматы, шурупы, ручки, ножки, направляющие, штанга.

Шкаф имеет большие габариты, поэтому увеличивается нагрузка на днище. Рекомендуется к днищу прикрепить кухонные ножки, которые имеют ряд весомых преимуществ:

  1. Хорошая цена.
  2. Возможность регулирования. Этот момент имеет большую важность, поскольку не у всех дома идеальные полы. Особенно важно при установке мебели на даче, в хрущевке. Благодаря ножкам можно всегда отрегулировать нужную высоту и выровнять шкаф.
  3. Распределение нагрузки.

При монтаже ящиков желательно установить врезные ручки. Если же планируется поставить обычные, то ящики нужно продвинуть внутрь мебели, в противном случае они будут мешать фасаду, шкаф будет иметь открытые двери. Поэтому, чтобы не пришлось переделывать готовое изделие, следует позаботиться о выборе фурнитуры заранее.

Мебель из дерева

Самодельный шкаф из массива дерева – дорогое удовольствие и предмет роскоши в доме. При выборе материала следует руководствоваться следующими правилами:

  • Древесина не должна иметь сучков.
  • Не должно быть прослоек в массе дерева.
  • Годовые кольца должны располагаться близко друг к другу.

Чтобы из древесины можно было делать мебель, из нее изготавливают щиты 2 типов:

  • Цельные – из одного куска дерева.
  • Склеенные – это когда тонкие щиты клеят друг на друга, а потом прессуют. Считается, что второй вид массива крепче. Он не меняет свою форму, даже если подвергается нагрузкам.

Виды древесины:

  • Твердая: клен, дуб, вяз, бук, рябина, орех, ясень, яблоня, ильм и платан. Из нее делают каркасы изделий, серьезные конструкции, которые будут подвержены нагрузкам.
  • Мягкая: сосна, вишня, ива, ольха, кедр, ель, можжевельник, тополь, осина, каштан и пихта. Подходят для декоративных элементов, фасадов.

Чаще всего шкафы делают из массива дуба. Он имеет несколько плюсов:

  • Легок в обработке.
  • Его не любят насекомые.
  • Не гниет.
  • Долговечный.
  • Не реагирует на влажность.

Еще один подходящий материал – бук. По прочности он не уступает дубу, поэтому из него можно смело изготавливать мебель. Но бук имеет недостаток – он легко впитывает влагу, что не есть хорошим признаком. Но если шкаф будет стоять в спальне или другой комнате, где благоприятный климат, – можно смело выбирать массив как материал для будущего изделия.

Изготовление шкафа из массива дерева выполняется по такой же схеме, как и из других материалов, что позволяет использовать аналогичные чертежи. Но не рекомендуется обустраивать им весь дом. Материал дорого стоит и весьма капризен. Следует помнить, что изделия из массива не любят перемены температуры, влажности. Иначе они раздуваются. С учетом что многие дома, квартиры, дачи обустроены системой подогрева пола, кондиционерами, создать комфортные для мебели условия будет непросто.

Вместе с тем массив делает жилище поистине королевским, шикарным. Поэтому перед использованием важно обработать дерево специальными составами, чтобы снизить его восприимчивость к окружающей среде.

Изготовление шкафа для себя – не такой трудоемкий процесс как может показаться на первый взгляд. Четко следуя инструкции и советам, можно самостоятельно собрать любой корпусный или встроенный предмет мебели.

93 фото-идей оригинальных и красивых изделий

Много ли в вашем доме вещей и предметов мебели, от которых вы можете с легкостью отказаться? Наверняка, достаточно. Однако, в их число не входит такой предмет мебельного гарнитура, как шкаф.

Ведь именно в нем вы храните большую часть своей одежды, полотенец и постельного белья. И поэтому обойтись без него практически невозможно.

Конечно, существует возможность заменить его тумбами и комодами. Но их количество будет насколько велико, что пространство комнаты окажется полностью загромождено. Позволить себе подобное могут далеко не все.

Многие люди живут в достаточно небольших квартирах, в которых каждый сантиметр свободного пространства должен рационально использоваться, поэтому не стоит забывать, что вы можете заказать современные шкафы для одежды с доставкой и сборкой у наших партнеров.

Но зачастую стоимость подобных важных изделий неоправданно завышена. И поэтому некоторые люди вынуждены отказываться от покупки шкафов.

Но специалисты уверены, что и из этой ситуации можно найти вход. Например, самостоятельно изготовить данное изделие.

Если вы задаетесь вопросом, как сделать шкаф своими руками, тогда рекомендуем вам прочесть эту статью. В ней мы подробно рассмотрим наиболее простой пример сборки, с которым справится даже начинающий столяр без опыта.

Содержимое обзора:

Деталировка шкафа

Для изготовления шкафа мы будем использовать такой материал, как ДСП. Толщина одной его доски равняется 18 мм. Помимо основного материала, будет использоваться и самоклеющаяся кромка из меламина с толщиной около 0,5 мм. Изделие будет оснащено стандартной раздвижной системой для фасадов.

Приобрести кромку можно в мебельном магазине. Стоит отметить, что для конструирования встроенного шкафа своими руками, вам может понадобиться особый раздвижной механизм.

Чаще всего найти подобный в обычном магазине нелегко. Тогда вам необходимо будет заказать его. Однако, даже в этом случае, фасадная система обойдется вам гораздо дешевле, чем если бы вы приобретали готовое изделие.

Шкаф, который будет рассмотрен в качестве примера, имеет высоту 2288 мм, а его ширина равняется 1166 мм.

Необходимые инструменты и материалы

Прежде чем приступать к изготовлению шкафа, вам следует убедиться, что у вас под рукой находятся все необходимые материалы и инструментарий. Количество досок и деталей вы можете узнать, если внимательно рассмотрите чертеж шкафа, который представлен вашему вниманию ниже.

Стандартный набор инструментов, необходимых для проведения столярных работ по созданию шкафа, включает в себя: дрель, уровень, перфоратор, измерительную рулетку, молоток, клей, ножовку и соединительные элементы.

В роли соединительных элементов выступают саморезы и дюбеля. Обращаем ваше внимание на то, что ножовку следует подбирать такую, которая подойдет и для дерева, и для металла.

Штанги, которые будут использоваться под плечики, должны отпиливаться от единой конструкции. Их диаметр не должен превышать 22 мм для заявленных размеров изделия.

Если вы не уверены в том, что сможете самостоятельно правильно изготовить их, тогда наилучшим вариантом станет покупка. Приобрести их можно в магазине, который специализируется на продаже фурнитуры для мебели.

Также в магазине вы можете купить ручки. При их покупке обращайте внимание на дизайн. Он должен соответствовать не только изготовляемому изделию, но и общему дизайну интерьера.

Обратите внимание!

Этапы изготовления

На первом этапе вам необходимо подготовить все детали. Обратите внимание на фото шкафа, сделанного своими руками, которое представлено ниже. Для его создания использовалась циркулярная пила, поскольку она позволила распилить доски наиболее точно и аккуратно.

На втором этапе следует заняться подготовкой кромок. Для их поклейки вам необходимо воспользоваться обычным утюгом и следовать инструкции.

На третьем этапе выполняют шлифовку. С ее помощью вы избавитесь от имеющихся после распила шероховатостей. Для этого можно использовать обычную наждачку с мелкими зернами.

На четвертом этапе следует приступить к сбору ящиков. Пример сборки представлен на рисунке.

На пятом этапе происходит сборка всей конструкции.

Обратите внимание!

Стоит отметить, что сборка самого шкафа ничем не отличается от сборки ящиков. Ведь сам шкаф отличается от ящиков только своими размерами.

Для того чтобы выполнить стяжку на конфирматы, вам необходимо будет воспользоваться шестигранной битой. Если таковой у вас под рукой не оказалось, можно использовать и обыкновенный ручной ключ. Однако, при этом для работы вам понадобится больше времени.

Крепление направляющих под двери следует производить с помощью саморезов, которые имеют размер 4 на 16 мм. По месту следует вымерять и расстояние между передней кромкой днища и боковинами изделия.

Обязательно позаботьтесь о том, чтобы изделие было оснащено качественной системой, которая исключит возможность возникновения щелей. Крайне важно это в том случае, если вы планируете сделать угловой шкаф своими руками, поскольку любые щели будут заметны.

Фото шкафа сделанного своими руками

Обратите внимание!




фото, видео, схемы и чертежи

При организации жилого пространства очень важно продумать вопрос размещения мест для хранения. Особенно это касается малогабаритных помещений, владельцы которых не могут позволить себе заставить комнату громоздкими комодами или безграничным количеством полок. Более того, современная мебель стоит недешево. Сегодня мы расскажем о том, как сделать встроенный шкаф-купе своими руками, тем самым решив все перечисленные проблемы одним махом!

Достоинства встроенного шкафа-купе

Шкафы-купе — место для хранения с системой раздвижных дверей. Эта, казалось бы, небольшая особенность делает его функциональным, вместительным, удобным и компактным для небольших помещений.

Дело в том, что раздвижные двери экономят драгоценное пространство, которое обычно занимают открытые перегородки. Они также предоставляют удобный доступ к вещам, позволяют разместить внутри полки, вешалки, ящики, которые комбинируются в комфортной последовательности, без страха нарушить эстетику.

Кроме практических свойств, шкафы-купе — это стильный элемент интерьера, который, при желании, может стать как ярким акцентом благодаря дизайнерским решениям, так и «слиться» с отделкой стен.

Существует несколько видов шкафов-купе в зависимости от размещения. Среди них встроенные обладают рядом преимуществ. Во-первых, благодаря расположению в нише они практически не занимаются места. Во-вторых, они позволяют создать целостную композицию в интерьере без нарушения принципа практичности. В-третьих, их достаточно просто изготовить самостоятельно, ведь в качестве опорных перегородок выступают стены.

Создавая шкаф-купе своими руками, вы не только сэкономите средства и время, но и сконструируете мебель, которая идеально подойдет конкретно для ваших условий, подстраиваясь под особенности стен, а также размеры ниши.

Разработка схемы шкафа-купе

Никакая идея не может быть реализована без тщательно продуманного плана. Прежде чем приступить к сборке шкафа-купе, необходимо определиться, каких размеров он будет, что в себя включает и как выглядит.

Замеры

Размеры будущей конструкции во многом зависят от высоты потолков и площади самой ниши, в которой будет располагаться шкаф. Она должна быть прямоугольной, с проемом около 70 см — примерно такой глубиной обладают полки, ведь при большем показателе будет сложно достать вещи. Но эти детали должны быть на 10 см уже, с учетом раздвижных дверей.

Идеально, когда шкаф-купе монтируется по высоте потолков. Это удобно, так как не придется беспокоиться о скоплениях пыли наверху, а также позволяет вместить максимальное количество вещей при минимальных затратах площади.

Учитывая общие замеры конструкции, необходимо определиться с дверями. Ширина каждой перегородки не должна быть больше 600 мм, иначе тяжелый элемент будет сильно давить на ролики и может случиться перекос.

Перехлест должен составлять примерно 60 мм, при более высоких показателях доступ к вещам в шкафу будет усложняться.

Наполнение

При проектировании «начинки» шкафа-купе ориентируйтесь на свои потребности: количество вещей и их владельцев, а также разнообразие. В современных комодах предусмотрены компоненты для разного вида предметов: от постельного белья до ненужной электроники. Для удобства создайте чертеж, попробовав несколько вариантов.

Наполнение шкафа-купе можно распределить по простому принципу: верхняя одежда — в сторону, важные мелкие предметы — поближе, ценные — в ящики, а сухая одежда — повыше. К примеру, влага от пальто может перейти на другие вещи, поэтому лучше расположить вешалки ближе к краю конструкции.

Пастельное белье нельзя хранить внизу — грязь от пола поднимается примерно на 40 см, даже в закрытом пространстве. Нижний отдел нужно заполнить ящиками или сетками для обуви. Прикиньте примерное количество вещей в шкафу заранее, чтобы спланировать размеры отсеков.

Дизайн

Разработка внешнего вида шкафа-купе — для многих самый интересный и творческий этап. Здесь следует учитывать, что речь идет о дизайне дверных фасадов, так как красоту внутренней части не видно.

Ориентируйтесь на стилистику помещения. Например, классика любит благородные узоры и резьбу, а вот современный стиль предпочитает лаконичные линии и нестандартные решения. При минимализме можно использовать мотивы стен, скрывая мебель из поля зрения, а при лофте не бояться экспериментов.

Прелесть встроенного шкафа-купе в том, что он может быть незаметным или ярким элементом интерьера. Оригинально выглядят фасады с целыми художественными композициями. Но если комната не располагает большой площадью, зеркальная поверхность поможет визуально расширить пространство.

Подготовка: материалы и детали

Не последнюю роль при создании встроенного шкафа-купе своими руками играют материалы. От них зависит долговечность, прочность и внешние свойства мебели.

Дерево, хоть и считается превосходной основой для классического интерьера или прованса, но для внутреннего наполнения раздвижного шкафа не подойдет. Дело в том, что в нише будет более высокий уровень влажности, который негативно влияет на натуральные материалы. Но если такой вариант незаменим по ряду причин, необходимо дополнительно обработать основу специальными средствами.

Идеальный выбор — МДФ или ДВП. Эти виды обладают всеми положительными свойствами древесины, при этом более устойчивы к воздействиям окружающей среды. Они удобны в работе — легко пилятся, монтируются, позволяют сэкономить не только средства, но также и силы. Небольшой совет: рекомендуется приобрести ДВП средней или высокой плотности, так как низкая — слишком неустойчива.

А вот от гипсокартона лучше отказаться — это непрактичный, тяжелый и хрупкий материал, который точно не подойдет для полок.

Далее следует определить, какие детали вам понадобятся при сборке. Отметим, что некоторые элементы можно приобрести в готовом виде: это касается полок или раздвижных дверей. Можно обратиться к мастеру, который изготовит их по всем правилам, а заняться самостоятельно только монтажом шкафа. Но другие компоненты придется приобрести в любом случае — они незаменимы.

К таким предметам относятся: роликовые механизмы для дверей и рельсы для выдвижных ящиков, винты, монтажные штифты, опорные элементы, штанги для вешалок. Этот список может пополняться в зависимости от ваших целей.

Сборка шкафа-купе

После тщательной разработки схемы шкафа-купе и подготовки, пришло время перейти к самому ответственному моменту — монтажу всех деталей.

Ниша

Несомненно, проем, в который устанавливается корпус шкафа, необходимо предварительно подготовить к этому. Чтобы стены не пылили, некоторые предпочитают перекрывать его пластом фанеры или даже обклеивать обоями. Но есть и более экономный вариант.

Для начала снимается старое покрытие с помощью гелевой смывки. Она совершенно безопасна для здоровья. После этого необходимо пропитать поверхность водно-полимерным раствором ПВА. Этот процесс займет несколько дней, так как повторить процедуру рекомендуется несколько раз, выждав сутки. Затем покрываем перегородки акриловой эмалью. Готово — десятилетняя защита гарантирована.

Полки

Время наполнить нишу местами для хранения. Отметим, что для встроенного шкафа варианты крепления полок как в корпусной мебели будут малоэффективными, так как снаружи к боковинам добраться невозможно. Самостоятельно сконструировать специальный каркас сложно, а вот применение систем регулируемой подвески способно спасти ситуацию.

Еще одно удобное решение — крепление хранилищ на отрезки плинтуса, которые поддерживают полки снизу. В целом, определившись со способом, монтаж внутренних составляющих шкафа-купе не вызовет проблем.

Раздвижные двери

Установка главной особенности шкафов-купе — раздвижных дверей — является самым сложным этапом работы. Вам предстоит установить ролевой механизм таким образом, чтобы он отлично справлялся со своими функциями, обеспечивал легкое скольжение, четкую фиксацию, а также не издавал посторонних звуков.

Необходимо определиться с выбором подвеса. Существует три вида: нижний рельс, верхний и монорельс.

В первом случае опорой служит нижняя часть механизма, а верхняя предотвращает выпадение. Это самый распространенный и надежный вид. Монтаж осуществляется следующим образом: верхние и нижние рельсы устанавливаются в паж, поднимаются и регулируются до упора.

Во втором случае наоборот — опора идет на верхнюю часть. Таким образом, механизм не так сильно пылится, не издает посторонние звуки. Но при неаккуратном обращении детали можно легко повредить.

Третий вариант — это каретка с двумя парами роликов. При этом подвес каждой створки перемещается к другой направляющей.

В подвесы устанавливаются двери, проверяются на работоспособность — и все, встроенный шкаф-купе готов!

Видео: Встроенный шкаф-купе своими руками

Чертеж шкафа купе, сделанного своими руками – Сделаем мебель сами

Здравствуйте.

В прошлой статье я обещал выложить деталировку рассмотренного проекта.

Обещания нужно выполнять, по этому, мы рассмотрим чертежи, благодаря которым, вы так же можете сделать такое изделие самостоятельно.

Ну буду углубляться в подробные объяснения, что и почему, на блоге, по моему, достаточно темы проектирования освещены.

Но, я считаю, что если вы самостоятельно просчитаете этот проект и поймете, что откуда получилось – можете считать, что шкаф купе вы уже спроектировать и собрать сможете (не забываем, что это самое простое изделие). Я сам когда-то учился по такому методу.

Да, кстати, процесс самой сборки этого проекта описан в этой статье.

Для начала – общий эскиз проекта.

Далее, эскизы с размерами.

На данном эскизе не хватает размеров встроенного модуля, по этому, я из вам сразу их приведу:

  • Общая высота – 800мм
  • Общая глубина – 490мм
  • Общая ширина – 395 мм
  • Фасады в модуле – вкладные (внутренние)

Общая глубина шкафа – 600мм.

Теперь – деталировка:

  • Гор(н) – 1590х600
  • Планки для утолщения Гор (н):
  1. 100х1590 (2шт)
  2. 100х400 (3шт)
  • Гор(в) – 1556х600
  • Бок – 2318х600 (2шт)
  • Перег – 2302х500 (4шт)
  • Гор1 – 548х500 (2шт)
  • КП1 – 548х80 (4шт)
  • РЖ1 – 548х600 (2шт)
  • Полка1 – 548х490 (7шт)
  • Гор2 – 396х500
  • Полка2 – 396х490 (3шт)
  • КП2 – 396х80 (2шт)
  • ДВП1 – 1760х578 (2шт)
  • ДВП2 – 2300х426
  • Проем под раздвижную систему – 2302х1556 (на 3 раздвижные фасада)

Теперь деталировка встроенного модуля с выдвижными ящикам:

  • Бок – 800х490 (2шт)
  • Гор – 363х490 (2шт)
  • РЖ – 363х400
  • Деталь ящика1 – 130х305 (8шт)
  • Деталь ящика2 – 130х450 (8шт)
  • Фасады – 185х356 (4шт)
  • ДВП – 448х335 (4шт)

Нужно учесть, что размеры фасадов – это чистые размеры в раскрое. Фасады рассчитывались под поклейку ПВХ=2,0мм, по этому, чтобы узнать окончательные размеры фасадов, нужно к каждому размеру прибавить 4мм.

Шкаф с распашными фасадами имеет такую же высоту, как и купе, габаритную ширину (по нижнему, сдвоенному горизонту) – 780мм, габаритную глубину (по нему же) – 390мм.

Итак, его деталировка:

  • Гор(н) – 780х390
  • Планки для утолщения:
  1. Планка1 – 100х780 (2шт)
  2. Планка2 – 100х190 (3шт)
  • Гор- 746х366 (3шт)
  • Бок – 2318х366 (2шт)
  • Перег – 1802х366
  • Полка – 365х356 (10шт)
  • Фасад1 – 486х382 (2шт)
  • Фасад2 – 1819х382 (2шт)
  • ДВП – 2316х776

Фасады, как и в примере с встроенным модулем, рассчитаны под поклейку ПВХ=2,0 мм. На эскизе, отмеченное расстояние в 500мм – это от верхней грани одного горизонта до нижней грани другого (т.е. внутренний проем между этими горизонтами должен быть: 500-32=468мм).

Вот и вся несложная деталировка, рассчитать которую под силу даже школьнику старших классов.

Как бы это странно не звучало, но он (школьник) тоже может вполне самостоятельно сделать такой шкаф (разумеется, с определенной помощью на установке).

Так что, думаю, вы разберетесь.

О подобной мебели, изготавливаемой в определенную нишу читайте здесь.

Если возникнут вопросы по проекту – задавайте в комментариях.

На этом все, до встречи!

чертежи, описание изготовления, схемы с размерами

Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.

1

Виды шкафов купе – из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Виды простых шкафов купе

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.

Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.

2

Замеры помещения – как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость. Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

Замеряем помещение в котором будет стоять шкаф-купе

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

3

Расчет размеров – влияние на конструкцию шкафа

Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.

При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.

4

Жесткий каркас и крепкое основание  – условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.

Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.

Каркас для шкафа купе

5

Наполнение – установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать "вертолет" для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси. Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

Варианты наполнения шкафа

При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

6

Расчет ширины дверей – принцип "чтобы не мешали"

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

  1. 1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
  2. 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
  3. 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Расчет ширины дверей шкафа

7

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

Двери по направляющим

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

8

Дверные конструкции – пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

  1. 1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
  2. 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
  3. 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
  4. 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
  5. 5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.
  6. 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
  7. 7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.

Раздвижные двери с верхним подвесом

9

Варианты шкафа купе – использование чертежей и самостоятельная разработка

Встроенные шкафы схемы и чертежи

Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.

Шкаф-купе своими руками - чертежи и схемы

Сборочные чертежи шкафа-купе

 Как не смотри, но для того чтобы собрать шкаф-купе, вам понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки изделия. Чтобы быстро и легко самостоятельно собрать угловой или встроенный шкаф-купе, чертежи и схемы должны четко отображать все необходимые размеры и расстояния, на которых нужно крепить конкретные его элементы.

 Прежде чем приступать к определению внешнего вида и габаритов шкафа внимательно измерьте свое помещение, в котором он должен быть установлен. Особое внимание обратите на наличие таких деталей как плинтус, багет, выключатель или розетка, подоконник или радиатор отопления и учтите, отступи на них.

 Сделать чертеж шкафа-купе можно даже с помощью карандаша, но лучше всего использовать специальную программу CAD, к примеру «Компас 3D» или «AutoCAD». В этих программах вам нет необходимости изучать полностью весь ее функционал. Для создания чертежа подобной мебели, можете воспользоваться вполне ограниченным функционалом, разобраться в котором совсем не так тяжело, как это кажется на первый взгляд.

 Давайте подробнее разберем интерфейс одной с предложенных вам программ, к примеру «Компас 3D» - очень удобная портативная версия.

 Рассмотрим только основные инструменты, которые могут вам понадобиться:

 При создании чертежа шкафа-купе, начинать нужно с его внешних размеров, то есть с габаритов его коробки (ширины и высоты). На чертеже обязательно укажите толщину всех деталей с МДФ или ДСП плит, как правило, она составляет 1,6 сантиметров. То есть, в первую очередь рисуйте коробку шкафа-купе, и только потом начинаете заниматься его наполнением (наличие и расстановка его полок).

  Для того чтобы чертеж был максимально понятен достаточно показать всего два вида:

  1. Первый вид спереди
  2. Второй вид сверху или сбоку.

 Вид спереди

 На этом эскизе необходимо указать:

  • Габариты шкафа-купе, то есть его ширину и высоту;
  • Высоту цоколя;
  • Размеры секций, то есть их ширину;
  • Расстояние между полками.

 Все размеры необходимо указывать в местах и крепления по длине боковины шкафа. Например, если вы хотите закрепить полку или перегородку шкафа на определённой высоте от края или пола, то вам следует указать размер от начала определенной детали и до точки крепления. Определитесь, каким способом вы будете крепить эту деталь, к примеру, эксцентриковой стяжкой (минификсом) или конфирматами на каком расстоянии и от чего исходя с этого, подумайте и решите какие размеры указывать, чтобы они были вам полезны.

 Вид сверху или сбоку

 На этом эскизе необходимо указать:

  • Общую глубину шкафа-купе;
  • Также необходимо указать все округления и радиусные полки с указанием значения радиуса (R).
  • Глубину внутренних полок.

 При определении этих размеров необходимо учесть, что глубина внутренних полок должна быть на 10 сантиметров меньше общей глубины шкафа. Ровно столько вам понадобится для качественной установки дверей раздвижной системы.

Когда будете делать шкаф-купе, на схемах и чертежах не забудьте указать размеры проема, в который должна монтироваться раздвижная система шкафа-купе. Эти данные вам понадобятся при заказе раздвижных дверей.

Готовые чертежи шкафов купе

 Сегодня в Интернете можно найти множество самых разных вариантов шкафов-купе и их чертежи и схемы. Возможно, вам нужен какой-то нестандартный шкаф-купе и вам все равно нужно будет делать его самому, но вы можете посмотреть примеры чертежей и более подробно рассмотреть их. Практически все чертежи в формате «.cdw», открыть который вы можете с помощью программы «AutoCAD» или «Компас 3D».

Столярные работы, Ремонтные работы, Инженерные работы

Шкаф своими руками, подробная инструкция с описанием всех работ

Многие жители сельской местности не могут себе позволить приобрести новую мебель для своего дома. Да и городские квартиры не всегда имеют большую площадь, где возможно было бы link предметы быта. Но, несмотря на это, народ все-же научился самостоятельно справляться с проблемами. Для этого можно сделать шкаф своими руками, без услуг специалистов.Выполнить такую ​​конструкцию в домашних условиях не представляет особых сложностей, но, чтобы мебель имел долгий эксплуатационный срок, необходимо заранее ознакомиться с последовательностью и нюансами работ.

Что необходимо для изготовления

На сегодняшний день потребительский рынок использует деревянные материалы для изготовления предметов быта. Поэтому прежде чем приступить к рассмотрению такого вопроса, как самому сделать шкаф, сначала нужно определиться, из какого материала он будет изготавливаться.По отзывам специалистов, лучшими изделиями для этой работницы:

  • фанера - этот многослойный материал обладает высокой износостойкостью и прочностью. Помимо этого, за счет экологичности, он абсолютно безвреден для здоровья человека. Выпускается фанера цельными плитами, что упрощает процесс сборки предметов быта;
  • древесно-стружечные плиты - плиты из ДСП самыми востребованными изделиями для листовой домашней мебели. Это обуславливается тем, что они сочетаются неплохое качество по доступной цене.Данные изделия устойчивы к перепадам температуры и влаги, не деформируются под воздействием агрессивной среды и особой повышенной прочностью;
  • цельные деревянные доски - материал из досок выпиливают из разных пород дерева. Выпускаются они разными размерами, отдельными видами обработок и качеством столярных работ. Для строительства мебели в основном подбирают доски из сосны, березы и дуба. Эти наделены высокой прочностью и устойчивостью к перепадам температуры и влажности воздуха.

Монтаж предметов быта из сосны своими руками - трудоемкий процесс, так как порода не является достаточно твердой. Но при выборе этого материала можно создать экстравагантный дизайн в любом помещении.

Деревянные доски

ДСП

Фанера

Итак, рассмотрев варианты, которые понадобятся для изготовления мебели, стоит также ознакомиться с инструментами для выполнения работ. Изготовление шкафов выполняется следующим оборудованием:

  • ручная пила для распиловки древесины;
  • шлифовальная машина, для полировки поверхности дерева;
  • угла, для измерения угла наклона;
  • линейка или метровая рулетка, для измерения размеров;
  • деревянные дюбели, для крепежа и наполнения;
  • металлические уголки, для скрепления конструкции мебели;
  • столярная плита, для изготовления стеллажа;
  • мастика, для герметизации конструкции.

Помимо этого, чтобы оживить предмет быта желаемым оттенком, необходимо приобрести акриловую краску на водяной основе.

Нюансы работ с учетом вида конструкции

Соорудить шкаф из дерева своими руками можно использовать способы.

Корпусный

Как видно по фото, корпусная мебель состоит из нескольких составляющих элементов, поэтому ее еще принято называть модульной. Особенностью такого рода шкафа является то, что владельцы по его желанию могут дополнять его различными внутренними и наружными элементами. Первоначально конструкция разработана так, чтобы все детали сочетались между собой и корпусом. Для строительства корпуса потребуется наличие таких элементов, как крыша, дно, задняя и боковые стены. Все эти могут быть выполнены в виде съемных элементов прямых полок, на которых будут располагаться вещи. Также можно дополнительно будет соорудить выдвижной шкафчик для обуви.

Подготовка пазов для крепления полок

Собирать конструкцию лучше в горизонтальном положении

Верхняя планку крепим в последнюю очередь

Вертикальные лицевые накладки

Встроенный

Отличительной особенностью встроенного шкафа является то, что он может быть выполнен из подручных материалов.Дело в том, что он в основном устанавливается в нишах помещения или в тех местах, где нет возможности расположить стандартную мебель. Для строительства шкафа не требуется цельный корпус. У него может отсутствовать одна или несколько стен, которые заменяются полом, потолком или стенами здания. Напольные элементы, как правило, могут быть выполнены так же, как у корпусной мебели. Но сконструировав такой шкаф своими руками из подручных материалов, потребитель должен быть готов к тому, что, в отличие от корпусного изделия, наша мебель нельзя перенести в другое место.

Конструкция каждого шкафа требует не только наличие и корпусного внутреннего наполнения, но и фасадную часть. Главным элементом фасадной части являются двери.

При изготовлении встроенного шкафа важно правильно разметить место под будущие полки

Полки должны быть прикреплены надежно

Специальные лаги необходимые для крепления дверей

.

Крепление дверей

На сегодняшний день потребительский рынок предлагает системы для крепления дверей мебели.Каждый элемент имеет свое определенное предназначение, которое зависит от способов открывания шкафа.

Распашные

Распашные двери - это самый распространенный вид конструкции мебели. В его состав входят деревянное полотно и оборудование для крепежа. Количество полотен для шкафа зависит от внутренних секций. Как правило, если шкаф имеет одну общую секцию, потребуется две створки. Если мебель будет состоять из одной узкой и одной широкой секции, соответствующей три створки.Производство крепления дверей осуществляется на боковые стенки шкафа при помощи следующего петель:

  • разъемные - устанавливается такое крепление с внутренней стороны стенки шкафа;
  • - эти изделия можно установить в универсальной системе от сторон шкафа. Крепятся петли одновременно на корпус и двери мебели.

После того, как на коробке изделия закреплены петли, на них навешиваются двери.

Подготовка отверстий

Выравнивание и установка петель

Купе

Двери купе - это раздвижная система, где при открытии шкафа одна дверца заходит на другую.Сначала нужно ознакомиться, с наименованием комплектующих и размещающих их расположения, прежде чем смонтировать раздвижной шкаф из фанеры своими руками.

Комплект фурнитуры включает в себя:

  • специальные колесики для передвижения дверей, устанавливаются в верхней и нижней их части;
  • верхняя подвесная конструкция, для направления полотенце;
  • нижняя направляющая конструкция, по которой в пазах будут перемещаться колесики дверей;
  • кассеты для установки деревянного полотна;
  • замки и доводчик для легкого открывания дверей.

Такая конструкция предназначается для корпусной мебели с порогом. Если будет монтироваться встроенный шкаф, на полу можно не устанавливать нижние направляющие элементы.

Разметка и чертежи

Прежде чем сделать шкаф из вагонки своими руками, сначала нужно сделать разметку его расположения в помещении и составить чертеж конструкции. Такие предварительные процедуры быстро собрать корпусную или встроенную мебель.

В схемах расположения шкафа, необходимо учесть его ширину и высоту. Для этого сначала рулеткой измеряется предполагаемое место его установки. При электрических измерительных работ, следует учитывать расстояние от плинтусов, подоконников, трубопроводов и разъемов для подключения приборов. Если упустить эти моменты из вида, деревянный шкаф может не поместиться в отведенное место, либо в результате могут возникнуть препятствия при открытии дверок или подход к источнику электропитания.

Для шкафа своими руками чертежи можно создать при помощи автоматизированной программы CAD или от руки. В первом случае схема шкафа составляется специальной компьютерной системой, во втором варианте выполняются чертежи шкафа своими руками. Как показала практика, второй вариант более прост, поэтому его выбирают чаще. Чтобы создать чертеж от руки, понадобятся лист бумаги и карандаш. Далее на листе рисуются эскизы шкафа.

Описание составления чертежа деревянного изделия:

  • вид шкафа спереди - данный эскиз включает в себя ширину и высоту мебели, высоту цоколя, размер секций, удаленность полок друг от друга. При составлении чертежа нужно учитывать толщину стенок мебели и его наполнения. Также нужно указать точки крепления полок и дверей;
  • вид сверху и сбоку - в этом случае на лист бумаги наносится глубина мебели и полок. При нанесении отверстия глубины, важно крепление дверей. Чтобы полки не мешали установке крепежного оборудования, они должны располагаться на расстоянии 10 см от кромки фасадной стены мебели. Также на этом эскизе нужно указать скругление полок радиусом - R.

Помимо указанных значений корпуса мебели, на листе бумаги нужно нарисовать размеры элементов наполнения. Полки могут быть выполненными разной конфигурации и толщины, но они должны иметь соответствующий размер.

Изготовление деталей

Произведя чертеж конструкции шкафа своими руками и подготовить соответствующее оборудование, можно будет приступить к изготовлению его деталей. Для этого на лист из ДСП при помощи метра и карандаша переносятся размеры элементов мебели:

.
  • верхняя часть шкафа в количестве - 1 шт;
  • боковые стенки в количестве - 2 шт;
  • днище в количестве - 1 шт;
  • задняя стенка в количестве - 1 шт;
  • полки мебели в количестве индивидуального предпочтения потребителя.

Далее с помощью пилы по намеченным линиям начинают поэтапное кроение деталей. При выполнении этих работ необходимо учесть толщину самой пилы, иначе элементы мебели после распиливания будут иметь меньший размер.

После того как детали будут готовы, их необходимо облицевать меламиновой пленкой. Для этой элементы конструкции накладывается пленка, затем проутюживается. После того, как облицовка схватится на деталях, все ее лишние остатки отрезаются канцелярским ножом.

Подготовка деталей

Крепление кромки

Сборка

Сборку шкафа лучше осуществлять в намеченном месте его расположения. В этом случае можно предотвратить деформацию стен и пола помещения, при переноске готовой мебели. Изначально намеченный пол укладываются картона, на котором будет собираться конструкция изделия.

Пошаговая инструкция сборки шкафа, осуществляется поэтапно:

  • на полу представляет первый боковой лист;
  • вертикально фиксируются крепежные элементы для соединения нижней и верхней стороны шкафа;
  • по бокам устанавливаются и фиксируются верх и низ мебели;
  • сверху распространяется и закрепляется второй боковой лист шкафа;
  • проверяется прочность крепежных элементов;
  • шкаф переворачивается фасадной стороной на пол;
  • укладывается и крепится задник мебели;
  • шкаф поднимается, плотно установка к стене, в отведенном месте.

Далее при помощи уровня необходимо создать ровное положение шкафа, после чего произвести крепление дверей, а также установку наполнения.

Итак, ознакомившись, как сделать шкаф своими руками, многие новички не совершат ошибок при проектировании конструкции. Пошаговое руководство изготовления, поможет правильно выполнить детали мебели. А при соблюдении приведенной сборки, деревянные шкафы приведенной простоять без деформации один десяток лет.

Видео

Шкаф своими руками: пошаговая инструкция с чертежами

Вопрос о том, как сделать шкаф своими руками, рано или поздно возникает у каждого человека, который желает сэкономить на новой мебели. Не у всех есть возможность приобрести в магазине, ведь такая покупка может стоить весьма дорого. Существует еще одно препятствие - выбрать предмет для дачи, дома, что может быть особо проблемным в виду отсутствия нужной модели.Поэтому самостоятельное изготовление - прекрасная альтернатива дорогой магазинной мебели и экономия семейного бюджета.

Что нужно?

Многие люди думают, что изготовление мебели - невероятно сложное и непосильное задание, и перед тем как приступить к работе, нужно как минимум прочесть книгу «Как сделать шкаф своими руками». Но это не так. По сути, производство удобного, вместительного и красивого предмета интерьера можно разделить на соответствующие этапы: подготовка необходимых инструментов и материалов, изготовление отдельных частей, сборка, установка.

В первую очередь нужно определиться, для чего нужен шкаф и где он будет стоять. Ведь мебель будет служить долгие годы, поэтому к вопросу нужно отнестись серьезно. Часто шкафы устраивают по всей длине глухой стены, в проеме межкомнатной перегородки. Что касается корпусной мебели, то с ее помощью можно поделить на зоны однокомнатную квартиру, такой вид будет хорошо смотреться в хрущевке.

Далее необходимо просчитать габариты шкафа. Следует предполагатьмевать не только ширину и высоту, но и расстояние между полками, их количество.Для наглядности нужно перенести свою идею на лист А4. Также это поможет определиться с материалом для изделия: дерево, вагонка, МДФ, ДВП. Часто каркас делают из деревянного бруса и отдельно заказывают двери. Самостоятельное изготовление - это хорошая альтернатива для дома, дачи. Конструкцию шкафа можно адаптировать для малогабаритных квартир, он будет выгодно смотреться в хрущевке.

Важно определиться с цветом продукции. Существует множество расцветок: «Бук», «Дуб», «Ольха», «Орех».Также всегда можно заказать нужное ДСП, выбрав цвет из каталога.

Чертеж шкафа

В зависимости от того, где будет располагаться шкаф - в доме, на даче, хрущевке, необходимо составить соответствующие чертежи, разбить изделие на составные части, из которых он состоит. Если в школе по черчению была хорошая отметка, можно все сделать самостоятельно на листе бумаги. Также которые чертежи в специальных компьютерных программах, можно найти в интернете.

Перед тем как начать чертить, важно учитывать внешние габариты шкафа, размеры помещения. Следует обратить внимание на плинтус, багеты, выключатель, подоконники, отопление и отступ от них.

  • Плинтус в комнате. Если шкаф проектируется от стены до стены, то плинтус не позволит придвинуть мебель. В таком случае нужно провести скос вертикальных ребер шкафа, либо демонтировать сам плинтус.
  • Толщина ДСП. Толщина рассчитывается из учета того, что будет храниться в шкафу, его габаритов.Если не будет длинных полок для книг - от 16 мм. При черчении можно рассчитывать на эту толщину. Для корпусной мебели необходимо выбрать качественный материал, подороже.

Создавая чертежи, схемы шкафа под потолок, нельзя забывать о том, что его сборка ведется в лежачем положении, а потом его необходимо будет поднять и поставить. Тогда его диагональ должна быть на 3-5 см короче высоты потолка. В противном случае при поднятии шкафа можно задеть потолок.

Изготовление

После того как чертежи готовы, можно принять за изготовление нужных деталей.Распиливание досок - достаточно сложное задание, и лучше себя не испытывать, а заказать эту работу у профессионалов. Как правило, такая услуга предоставляется по месту приобретения листов ДСП. Сложность состоит в том, что станок для распиливания ДСП достаточно дорогое удовольствие, а приобретать его для одного шкафа бессмысленно. Многие предпочитают самостоятельно распиливать лобзиком, но при этом получаются сколы, так что лучше не рисковать.

Заранее необходимо определиться с системой открывания дверей: в сторону, вверх, вниз, двигаться как в купе.С учетом количества полок, ящиков, дверок можно провести расчет необходимого количества еврошуов, заклепок для них, направляющих для ящиков, держателей.

Отдельно надо сказать о сверлах. Они должны быть только по дереву, что позволит сделать точное отверстие без применения дополнительных сил. Характерное их отличие - наличие в центре лезвия и плоский профиль (а не конус, как в других прояв). Перед тем как заниматься сборкой, важно потренироваться в сверлении на ненужных обрезках, которые останутся после распиливания ДСП.

Чтобы не допустить погрешности в измерениях, нужно пользоваться высокоточными инструментами. Не избегайте рулеток, а отдать предпочтение металлической метровой и полуметровой линейке, ее можно приобрести в магазине канцтоваров. Но стерегитесь пластиковых аналогов китайского производства, в них часто бывают погрешности, которые могут оказаться серьезным недостатком при сборке изделий.

Облегчить дальнейшее перемещение шкафа поможет войлочные накладки.Их следует приклеить на места, на которых стоит предмет.

Делаем шкаф

Рассмотрим, как самому сделать шкаф, на примере мебели с распашными дверками. Считается, что такой вид довольно простой сборке по с купе, ведь возникает необходимость собирать отдельно двери и каркас. Конструкция множества вариантов, что дает пространство для воображения и позволяет выбрать ту модель, которая будет отвечать всем требованиям. Шкаф можно наполнить полками, ящиками, штангой для вешалок.Такая модель будет удобна как дома, так и на даче.

Размеры распашного шкафа также индивидуальны, что позволяет вместить его в любую планировку квартиры, в том числе в хрущевке. Рассмотрим чертежи, схемы на следующих размеров: 2200х600х1500 мм.

Детали предмета мебели:

  • Листы для боковин: 2184х575 - 2 шт.
  • Днище: 1468х575 - 1 шт.
  • Крышка: 1500х600 - 1 шт.
  • Полочки: 976х575 - 2 шт.
  • Полки: 476х575 - 5 шт.
  • Стенка: 268х500 - 2 шт.
  • Фасады: 2081х497 - 3 шт.
  • Царга: 100х1468 - 1 шт.
  • Направляющие для ящиков: 100х500 - 4 шт.
  • Внутр. ящика - 100х386 - 4 шт.
  • Днище для ящиков: 497х415 - 2 шт. ДВП.
  • Перегородка: 2068х575 - 1 шт.
  • Стенка: 2081х1497 - 1 шт. ДВП.
  • Планки: 976х50 - 1шт., 476х50 - 1.

Для того, чтобы изготовить шкаф, потребуется: ДСП, ДВП, кромка, конфирматы, шурупы, ручки, ножки, направляющие, штанга.

Шкаф имеет большие габариты, поэтому увеличивается нагрузка на днище. Рекомендуется к днищу прикрепить кухонные ножки, которые имеют ряд весомых преимуществ:

  1. Хорошая цена.
  2. Возможность регулирования. Этот момент имеет большую важность, поскольку не у всех дома идеальные полы. Особенно важно при установке мебели на даче, в хрущевке. Благодаря ножкам можно всегда отрегулировать нужную высоту и выровнять шкаф.
  3. Распределение нагрузки.

При наставлении ящиков желательно установить врезные ручки.Если же планируется поставить обычные, то ящики должны продвинуть внутрь мебели, в противном случае они будут мешать фасаду, шкаф будет иметь открытые двери. Поэтому, чтобы не пришлось переделывать готовое изделие, следует позаботиться о выборе фурнитуры заранее.

Мебель из дерева

Самодельный шкаф из массива дерева - дорогое удовольствие и роскоши в доме. При выборе материала следует руководствоваться предписаниями:

  • Древесина не должна иметь сучков.
  • Не должно быть прослоек в массе дерева.
  • Годовые кольца должны располагаться друг к другу.

Чтобы из древесины можно было делать мебель, из нее изготавливают щиты 2 типов:

  • Цельные - из одного куска дерева.
  • Склеенные - это когда тонкие щиты клеят друг на друга, а потом прессуют. Считается, что второй вид массива крепче. Он не меняет свою форму, даже если подвергается нагрузкам.

Виды древесины:

  • Твердая: клен, дуб, вяз, бук, рябина, орех, ясень, яблоня, ильм и платан.Из нее делают каркасы изделий, серьезные конструкции, которые подвержены нагрузкам.
  • Мягкая: сосна, вишня, ива, ольха, кедр, ель, можжевельник, тополь, осина, каштан и пихта. Подходят для декоративных элементов, фасадов.

Чаще всего шкафы делают из массива дуба. Он имеет несколько плюсов:

  • Легок в обработке.
  • Его не любят насекомые.
  • Не гниет.
  • Долговечный.
  • Не реагирует на влажность.

Еще один подходящий материал - бук.По прочности он не уступает дубу, поэтому из него можно смело изготавливать мебель. Но бук имеет недостаток - он легко впитывает влагу, что не есть хорошим признаком. Но если шкаф будет стоять в спальне или другом, где благоприятный климат, - можно смело выбирать массив как материал для будущего изделия.

Изготовление шкафа из массива дерева выполняется по такой же схеме, как и из других материалов, что позволяет использовать аналогичные чертежи. Но не рекомендуется обустраивать им весь дом.Материал дорого стоит и весьма капризен. Следует помнить, что изделия из массива не любят перемены температуры, окружающей температуры. Иначе они раздуваются. С учетом того, что многие дома, квартиры, дачи обустроены системой подогрева пола, кондиционерами, создать комфортные для мебели условия будет непросто.

Вместе с тем массивом делает жилище поистине королевским, шикарным. Поэтому перед использованием важно обработать дерево специальными составами, чтобы снизить его восприимчивость к окружающей среде.

Изготовление шкафа для себя - не такой трудоемкий процесс как может показаться на первый взгляд. Четко следуя инструкции и советам, можно самостоятельно собрать любой корпусный или встроенный предмет мебели.

Как сделать встроенный шкаф купе своими руками - чертежи, схемы, фото

Изготовляем мебель для квартиры своими руками. Встроенный шкаф - купе.

Встроенный шкаф-купе с дверьми раздвижного типа на сегодняшний день можно смело назвать наиболее актуальным и практичным решением для хранения одежды и других вещей в любой современной квартире. Такой встроенный шкаф можно установить практически в любой комнате дома, благодаря своей конструкции он может наиболее оптимально использовать все свободное полезное пространство, начиная от пола и заканчивая потолком.

На сегодняшний день множество компаний предлагает у них готовые шкафы-купе или заказать индивидуально. Конечно же, это намного удобнее, но стоимость таких шкафов, следует отметить, совсем не мала. Именно поэтому схема встроенный шкаф-купе самостоятельно, как говорится, своими руками, представляет собой сборку так-же проста, а приведена и чертежи для наглядности.Тем более, что провести такой процесс не так уж и сложно, если действовать, естественно, по некоему определенному заранее алгоритму. Все, что нужно, практическое руководство - это правильная инструкция, рекомендации с чертежами и наглядными впечатлениями, ведь конструирование чего-либо своими руками - это всегда искусство. Сайт ремонт своей квартиры своими руками, это все постарался воплотить в жизнь.

Сделать и собрать шкаф купе своими руками по чертежам и схемам

Итак, желание изготовить простой встроенный шкаф имеется - теперь необходимо подобрать место под установку элемента встроенной мебели. Как правило, в современных квартирах отводятся всевозможные ниши и прочие углубления, которые нельзя использовать для обустройства других конструкций. В том случае, если имеющаяся глубина конструкции чем-то не устраивает, то можно также, используя инструменты, прорубить нишу.

После того как ниша, где в будущем будет установлен шкаф-купе, все необходимые точные замеры установлены, можно начинать планировать чертежи. Вообще-то, внешний вид, а также комплектация шкафа-купе зависит только от личных пожеланий его владельцев, но существует некая стандартная, «классическая» вариация такого элемента мебели.Чертежи именно такого шкафа-купе и размещены на фото ниже.

Следует отметить особое внимание в ходе составления чертежей шкафа-купе необходимо уделять особое внимание этапам определения между полками, а также расчетом их количества. Нужно представить тот факт, что так как модель шкафа-купе имеет дверки не до самого высокого, то верхние полки пришлось сделать чуть меньше по глубине, дабы обеспечить к вещам более удобный доступ.

Обустройство и сборка шкафа-купе: начало работ

После того, как чертежи (а то и просто эскизы) готовы, можно смело приступить к выполнению поставленной задачи - воплощения того, что было нарисовано на бумаге.Начинать лучше всего с обустройства «внутренностей» шкафа, а именно с установки различных полочек. Для полок лучше всего использовать самый обычный ламинированный ДСП светлого цвета (ну или темного, в зависимости от пожеланий домочадцев и стиля общего оформления помещения).

В качестве крепежа, для закрепления полок на стене, использовать металлические уголки и саморезы. Все размеры под полочки уже имеются.Глубина нижних полок, в нашем случае, составила 60 см, ну а верхних (как и оговаривалось ранее) 30 см. Материал и его распиловку можно провести и самостоятельно, но лучше всего будет провести самую обычную строительную базу - таким образом, удастся сэкономить нужды приобретать дорогостоящий инструмент.

Сборка внутреннего каркаса шкафа-купе начинается с полки, которая монтируется на пол (она-то и роль роли пола), после чего закрепляются стены встроенного шкафа (боковые доски) к нижней доске и стене при помощи дюбелей. Далее, конструкция, состоящая из горизонтальных, одной вертикальной поперечин и еще трех поперечин конструкции вертикально. Основным крепежным элементом, на котором держится вся конструкция встроенного шкафа-купе, являются металлические уголки и самореза, заранее закупленные в строительном магазине.

Каркас собран, остается его погрузить внутрь ниши и закрепить верхние полки на стенах. Как результат, получается два отделения специально приспособления для хранения верхней одежды (свитеров, платьев, рубашек и прочего).Кроме того, на одной из полок можно хранить разные вещи, которые могут быть приспособлены для самой нижней одежды (например, их можно отдать под вещи жены). Широкая полка, которая используется в глубине шкафа, разделена специально на три части, имеющую несколько меньшую глубину. В самом верху сделанного и собранного своими руками шкафа-купе, установлена ​​длинная и узкая полка, где очень удобно можно link всевозможные коробки с обувью, елочные игрушки, одеяла и прочую мелочь и малоиспользуемые вещи.

Установка раздвижных дверей шкафа купе своими руками

После того, как каркас встроенного шкафа-купе полностью собран и установлен в подготовленную ранее нишу, пришло время приступить к сборке раздвижных дверей. Следует отметить, что фурнитура для таких дверей отличается по стоимости, так и по качеству, как наиболее оптимальным является крепкий «среднячок», то есть фурнитура, которая имеет среднюю стоимость. Из фурнитуры для дверей понадобятся наборы нижних и верхних роликов, а также специальные направляющие, ручки и прочие элементы.Для заполнения дверного проема шкафа-купе можно использовать какое-нибудь декоративное зеркало.

Сама дверь собрана, а потому необходимо установить направляющие. Первое, на что обратить особое внимание - это диагонали, которые могут доставить множество неприятностей. Лучше всего, как говорится, 7 размерить и только один раз отрезать - тщательно перепроверить направляющие и только после этого установить. Следует отметить, что кроме появления ненавистных диагоналей в процессе установки нижней и верхней направляющей очень важно еще и нарушение уровня установки всех элементов конструкции. Для того, чтобы облегчить процесс установки раздвижной двери, в направляющие можно изначально установить верхний профиль, а после просто снять его и установить уже вместе с дверью - это будет сделать намного проще, чем если бы стазу ставилось дверное полотно и направляющая.

Далее, не лишним будет произвести повторную разборку и сборку конструкции. Таким образом, можно будет определить, какие именно системы доработки, а также выявить неполадки и деформации. Кроме того, тщательная перепроверка процесса сборки даст возможность устранить возможный перекос двери, что также немаловажно для нормального функционирования шкафа.

Если после установки двери и полноценной сборки шкафа образовалась некрасивая щель между дверью и стеной, то ее нужно исправить. Сделать это довольно просто - причиной такой неполадки может быть неправильное крепление болта, закрепляющего нижние ролики на полотне двери. Такой болт не только может быть проведена регулировка подобного рода щелей.

Для того, чтобы устранить дефект достаточно просто при помощи обычного шестигранника, который применяется для регулирования этого самого болта таким образом, чтобы щель полностью исчезла. Такой инструмент можете приобрести на любом строительном рынке или магазине. Вот и закончен монтаж.

Сделать встроенный шкаф-купе своими руками, как можно использовать простой процесс, для осуществления которого не требуется никаких навыков и навыков. Достаточно просто обладать смекалкой, «прямыми руками» и набором простейших инструментов, которые имеются у каждого хозяина, так же чертежи и схемы планируемого изделия. Также, не нужно забывать вдохновение, ведь оно является двигателем новых идей и всевозможных процессов.Надеемся, изготовить и построить будет не сложно, а сборка пройдет удачно!

93 фото-идей оригинальных и красивых изделий

Много ли в вашем доме вещей и предметов мебели, от которых вы можете с легкостью отказаться? Наверняка, достаточно. Однако, в их число не входит такой предмет мебельного гарнитура, как шкаф.

Ведь именно в нем вы храните большую часть своей одежды, полотенец и постельного белья. И поэтому обойтись без него практически невозможно.

Конечно, существует возможность заменить его тумбами и комодами. Но их количество будет полностью загромождено. Позволить себе подобное далеко не все.

Многие люди живут в достаточно небольших квартирах, в которых каждый сантиметр свободного пространства должен иметь пространство, поэтому не стоит забывать, что вы можете заказать современные шкафы для одежды с доставкой и сборкой у наших партнеров.

Но зачастую стоимость подобных важных изделий неоправданно завышена. И поэтому некоторые люди вынуждены отказываться от покупки шкафов.

Но специалисты уверены, что и из этой ситуации можно найти вход. Например, самостоятельно изготовить данное изделие.

Если вы задаетесь вопросом, как сделать шкаф своими руками, тогда рекомендуем вам прочесть эту статью. В ней мы подробно рассмотрим наиболее простой пример сборки, с которой справится даже начинающий столяр без опыта.

Содержимое обзора:

Детали шкафа

Для изготовления шкафа мы будем использовать такой материал, как ДСП. Толщина одной доски равняется 18 мм. Помимо основного материала, будет Роман и самоклеющаяся кромка из меламина толщиной около 0,5 мм. Изделие будет оснащено стандартной раздвижной системой для фасадов.

Приобрести кромку можно в мебельном магазине. Стоит отметить, что для конструирования встроенного шкафа своими руками, вам может понадобиться особый раздвижной механизм.

Чаще всего найти подобный в обычном магазине нелегко. Тогда вам необходимо будет заказать его. Однако, даже в этом случае, фасадная система обойдется вам гораздо дешевле, чем если бы вы приобрели готовое изделие.

Шкаф, который будет рассмотрен в качестве примера, имеет высоту 2288 мм, а его ширина равняется 1166 мм.

Необходимые инструменты и материалы

Прежде чем приступать к изготовлению шкафа, вам нужно убедиться, что у вас находятся необходимые материалы и инструментарий.Количество досок и деталей вы можете узнать, если внимательно рассмотрите чертеж шкафа, представленный вашему вниманию ниже.

Стандартный набор инструментов, для проведения столярных работ по созданию шкафа, включает в себя: дрель, уровень, перфоратор, измерительную рулетку, молоток, клей, ножовку и соединительные элементы.

В роли соединительных элементов выступают саморезы и дюбеля. Обращаем ваше внимание на то, что ножовку следует подбирать такую, которая подойдет и для дерева, и для металла.

Штанги, которые отпилили от единой конструкции. Их диаметр не должен превышать 22 мм для заявленных изделий.

Если вы не уверены в том, что сможете правильно изготовить их, тогда наилучшим окажется покупка их. Приобрести их можно в магазине, который специализируется на продаже фурнитуры для мебели.

Также в магазине вы можете купить ручки. При их покупке обращайте внимание на дизайн.Он должен не соответствовать только изготовляемому изделию, но и общему дизайну интерьера.

Обратите внимание!

Этапы изготовления

На первом этапе вам необходимо подготовить все детали. Обратите внимание на фото шкафа, сделанное своими руками, которое представлено ниже. Для его создания циркулярная пила, поскольку она позволяла распилить доски наиболее точно и аккуратно.

На втором этапе следует заняться подготовкой кромок.Для их поклейки вам необходимо воспользоваться обычным утюгом и инструкции.

На третьем этапе изготовления шлифовку. С ее помощью вы избавитесь от своих распила шероховатостей. Для этого можно использовать обычную наждачку с мелкими зернами.

На четвертом этапе следует приступить к сбору ящиков. Пример сборки представлен на рисунке.

На пятом этапе происходит сборка всей конструкции.

Обратите внимание!

Стоит отметить, сборка самого шкафа ничем не отличается от сборки ящиков.Ведь сам шкаф отличается от ящиков только своими размерами.

Для того, чтобы выполнить стяжку на конфирматы, вам необходимо запустить шестигранной битой. Если таковой у вас под рукой не оказалось, можно использовать и обыкновенный ручной ключ. Однако, при этом для работы вам понадобится больше времени.

Крепление имеющих направляющие под двери следует с помощью саморезов, размер 4 на 16 мм. По месту вымерять и между кромкой передней кромки днища и боковые изделия.

Обязательно убедитесь в том, чтобы устройство было оснащено качественной системой, которая исключит возможность возникновения щелей. Крайне важно это в том случае, если вы планируете сделать угловой шкаф своими руками, поскольку любые щели будут заметны.

Фото шкафа сделанного своими руками

Обратите внимание!

63


2

Шкаф-купе своими руками - 74 фото, чертежей, эскизов и подбор материалов

Шкаф-купе - это очень популярная разновидность шкафов, ведь он не только вместителен, но и занимает достаточно немного места. Этот предмет мебели довольно функционален.

В данной статье мы расскажем, как сделать шкаф-купе своими руками.

Также вы можете заказать шкаф купе в компании «Стерх» - они предоставляются большой выбор моделей, красивый дизайн и доступные цены.

Содержимое обзора:

Что же такое купе

Понятие купе впервые появилось во Франции в век конных экипажей. В то время городские улицы, где проживал простой народ, были настолько узкими, что не всегда можно было открыть дверь повозки.Это и привело к появлению в 17 веке карет-купе с раздвигающимися дверями.

Считается, что первую повозку-купе изобрёл французский мастер каретного дела Жанто. Так ли это на самом деле неизвестно.

Экипаж купе относили к кокетливым и фривольным понятиям, ведь такой вид транспорта обычно использовался для тайных встреч с дамами. Часть специалистов в области лингвистики считают, что купе произошло от слова «пара», что в переводе с французского означает внебрачную связь.

По прошествии времени дверцы-купе стали для применения вагонов поездов. Что касается мебельной промышленности, то шкафом-купе называют любой шкаф с раздвигающимися дверцами.

Виды шкафа-купе

  • Шкафы-купе могут быть:
  • Радиусными;
  • Встроенными;
  • Корпусными;
  • Прямыми;
  • Угловыми.

Технология изготовления встроенного шкафа-купе своими руками

Инструкция как сделать шкаф-купе своими руками:

  • Выбираем материал;
  • Определяем степень, характер и технологию того, как будет размещаться наполнение шкафа;
  • Проектируем дверцы, выбираем вариант подвески;
  • Выбираем технологии для крепления полок;
  • Подготавливаем нишу;
  • «Делаем необходимые измерения и чертежи»;
  • Приобретаем нужные материалы и фурнитуру;
  • Выпиливаем требуемые заготовки;
  • Собираем шкаф-купе и монтируем при необходимости внутренние светильники.

Из чего делают шкаф-купе

Перед тем, как начать проектировать шкаф, необходимо определиться с инструментами напрямую, от него зависит, по какой технологии будет изготавливаться данный предмет мебели.

Из дерева и вагонки

Древесина - это классический материал для изготовления мебели. Сегодня очень престижно иметь гарнитуры из натурального дерева. Но для шкафа-купе - это не лучший выбор, так как из-за более высокого дерева дерево может начать деформироваться.

Если вы все же сделать шкаф деревянным, то выбирайте прямослойное дерево, не имеющее свилей, сучков и трещин. Оно обязательно должно быть обработано специальными составами.

Вагонка может быть из пластика или МДФ. Предварительно подготавливать ее не нужно. Но каркас дверей шкафа все равно придётся сделать из древесины.

Из гипсокартона

Шкаф из ГКЛ изготовить возможно, но это достаточно трудно. По факту это будет строительная конструкция, а не предмет мебели.

Из ламината, МДФ, ДВП

Это оптимальные материалы для изготовления такого вида мебели. Из них шкаф-купе в домашних условиях можно сделать легко и просто. Они имеют все достоинства дерева и не имеют его недостатков.

Один лишь нюанс, ДВП желательно выбирать плотности выше средней.

Из чего делают наполнение

От наполнения зависит, как будет распределяться пространство шкафа, где будут располагаться полки и ящики.Специалисты советуют следующим рекомендациям:

  • Влажное располагать сбоку;
  • Необходимую мелочёвку - на уровне взгляда;
  • Сухое - на верху;
  • Самое дорогое - распределить в ящики.

Цель планирования - достижение наименьшей ширины полок, что потребуется при расчёте дверей. К распределению внутреннего пространства шкафа нужно подходить ответственно.

Наполнение шкафа значительно влияет на то, насколько он будет комфортным, Июнь и сколько лет прослужит.

Обратите внимание!

Двери шкафа-купе

Двери - наиболее сложная и требуемая самого ответственного подхода деталь шкафа. Необходимо определиться с тем, сколько потребуется створок и какой ширины, с конструкцией подвеса и стопорами.

Чем меньше дверей в шкафу, тем им удобнее пользоваться. Но при этом повышаются риски перекашивания и застопорения. Наибольшая ширина, которая допускает створок - 60-70 см.

Кроме того, дверцы не должны быть шире самой узкой полки, в противном случае, к ней будет невозможно подобраться.Также желательно, чтобы створки перехлестывались не менее, чем на 5-7 см.

Такую часть вещь, как шкаф-купе, необязательно покупать, его можно сделать самостоятельно. В Интернете легко найти чертежи самых разных моделей шкафов-купе. Изготовленный своими руками шкаф будет предметом вашей гордости.

Фото шкафа-купе своими руками

Обратите внимание!

Обратите внимание!



ы, стулья, кресла, прихожие, диваны, кровати, шкафы, комоды, гарнитуры

Наверняка у многих мысль о том, чтобы сделать шкаф для своей квартиры или дома самостоятельно.

На самом деле, этот процесс не такой сложный, насколько может показаться на первый взгляд. Самое главное во всём процессе - это найти хорошие чертежи шкафов.

Чертежи шкафов-купе

Для тех, кто всерьёз решил своими руками сделать шкаф-купе, в первую очередь необходимо обзавестись чертежами шкафа с размерами и списком необходимых деталей и фурнитуры. Можно воспользоваться готовыми эскизами, а можно сделать индивидуальный проект. Для этого понадобится обмерить место, на котором планируется установить будущий шкаф.После получения требуемых данных переносим их на бумагу. Это позволит определить габариты изделия. Набрасываем собственноручно эскиз, это позволит визуально определить толщину ДСП. На полученном рисунке необходимо все размеры, теперь рисунок превратился в чертёж шкафа.

Скачать чертежи шкафов-купе

Следующее на что следует обратить внимание - это двери. На этот счёт так же можно выбрать два пути:
1. Заказать готовую дверь. В этом случае будет достаточно предоставить изготовителю размеры проёма. Все остальные трудности по созданию раздвижной системы лягут на плечи изготовителя.
2. Собрать дверь и раздвижную систему самостоятельно. В этом случае важно знать производителя профиля. От этого будет зависеть расчёт размера дверей.

Далее необходимо составить список с размерами всех деталей шкафа. И самый важный момент: боковые части, пол и крыша шкафа, должны быть несколько больше наполняющих частей по глубине. Обычно эта разница составляет 100 мм. После установки раздвижной системы разница не будет заметна. Двери займут собой все выступающие части.

Чертежи встроенных шкафов

Встраиваемые шкафы немного напоминают конструкцию шкафов-купе. Чертежи шкафов такого рода делаются достаточно просто. Достаточно размеры ниши, в которой помещается содержимое шкафа.

В чертёж входит система и все содержание будущего шкафа:
• Полки;
• Ящики;
• Стеллажи.

Одним словом всё, что может понадобиться для комфортной жизни домочадцев. Так же важно понимать, каков будет дизайн шкафа. От нюанса будет зависеть количество материалов для сборки шкафа, а также необходимый перечень фурнитуры.

Скачать чертежи встроенных шкафов

Имея эскиз с размерами важно определиться с фурнитурой. Этот процесс может немного осложняться незнанием названий и назначения того, или иного предмета, однако выяснить всё это не сложно.

В сборке шкафа важно учитывать все размеры. Это позволит создать устойчивую конструкцию, способную прослужить долгие годы. Для этого потребуются хорошие чертежи шкафов, в которых всё будет продумано до самых мельчайших подробностей.

Чертежи угловых шкафов

Угловые шкафы - очень удобное решение, особенно в тех домах, где не слишком много места. С одной стороны они занимают немного места, с другой достаточно вместительны.

Скачать чертежи угловых шкафов

Рассмотрим более подробно схему шкафа. Не будет лишним отметить, что все подобные шкафы имеют схожую конструкцию и отличаются размерами и содержанием. Фасадная часть срезается под 45 градусов, тыльная сторона будет располагаться непосредственно в углу комнаты. Боковые стенки позволяют создать внутреннее пространство, и позволяют без труда осуществить фасадную часть. Возможен вариант сборки шкафа без боковых стенок, однако в таком случае придётся потерять пространство комнаты, которое мы пытаемся сэкономить, прибегая именно к конструкции углового шкафа. Оптимальными размерами могут стать 800 * 800 * 1100. Такие габариты позволят link достаточно большой гардероб, одновременно не занимая много пространства в комнате. Говоря о начинке такого шкафа, хочется отметить то, что она может быть определена из личных потребностей. По этому, не стоит обращать особого внимания на этот момент. При изготовлении частей углового шкафа важно соблюсти все пропорции. Особенно это верхней верхней крышки и донышка, которые должны быть срезаны под углом 45 градусов.

Чертежи кухонных шкафов

Для изготовления кухонного гарнитуру собственными руками необходимо произвести замеры мест, которые планируется установить шкафы. Также указано количество и функциональность нарисовать эскиз будущего кухонного гарнитура.

Составляя чертёж шкафа важно внести правильные размеры, всё остальноеринципиально. Можно даже сделать рисунок от руки. Точность так же будет необходима при вычислении деталей шкафчиков. Важно замеры в миллиметрах, это позволит получить желаемый результат. Только точные расчётыят сделать качественный гарнитур.

Прежде чем приступать к изготовлению кухонных шкафов, необходимо определиться с их и размерами и перенести всё на бумагу. В процессе изготовления достаточно однообразен. Для получения качественного гарнитура требуется чёткое соблюдение всех размеров, которые указаны на чертеже. Причём, важно не только внешние размеры, но и внутренние. Иначе получится не кухонный гарнитур, а непонятно что.Чертёж будет вашим основным документом при изготовлении мебели.

Скачать чертежи кухонных шкафов

Схемы шкафов

шкафов, не зависимо от того. Они будут использоваться вместе, на которую можно будет опираться при изготовлении всех составляющих шкафа.

Не взирая, на особенности, для всех чертежей важно соблюдение чётких размеров. Длина, ширина и высота внешних частей и размеры внутренней составляющей, выполненные на бумагу. Изделие не получиться таким, каким его задумали, если размеры хотя бы одной детали будут нарушены. Это приведёт к деформации всей конструкции и получению некачественного результата.

Как сделать чертёж шкафа

Самым главным при создании чертежа для любого шкафа является новое видение того, каков должен быть конечный результат.Дело в том, что на создание эскиза не требуется много времени. Основные затраты этого ресурса потребуются для осуществления замеров места, где планируется установка шкафа. Так же немало времени уйдёт на указание списка всех элементов, необходимых для сборки шкафа. Без этого списка не стоит даже начинать сборку. Существует очень большая вероятность того, что процесс пойдёт по неправильному руслу.

При создании собственного чертежа для шкафа важно не только размеры внешних элементов конструкции и внутренних частей, но и толщину материала, из которого планируется изготавливать шкаф. Это поможет более точно произвести расчёты, что в дальнейшем поспособствует созданию качественного элемента интерьера.

После осуществления замеров и перенесения их на бумагу необходимо определиться с составляющими частями шкафа. Будут это полки, выдвижные ящики или всё вместе. Будет ли в шкафу установлена ​​стойка или вертикальная перекладина. Необходимо указать в схеме все детали, даже самые незначительные. Причём не достаточно указать наименования, важно внести точное количество элементов.

Выбор мебельной фурнитуры

Лучше всего покупать качественные изделия. Это обойдётся не дёшево, зато позволит собрать качественный шкаф, который прослужит достаточно долго. В выборе фурнитуры не должно сложностей. Менеджер магазина посоветует того или иного производителя, а количество необходимых принадлежностей уже указано в чертеже. Главное, заранее намеченному плану сборки, который имеется у вас на бумаге.

чертежей, описание, схемы с размерами

Шкафы купены вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если особенности конструкции, расчетов и монтажа.

1

Виды шкафов купе - из какого материала, где установить

Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам.Самым местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.

Виды простых шкафов купе

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, встроенный шкаф разделяет помещения. Купе можно установить в коридоре у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.

Корпусные раздвижные шкафы также для зонирования помещений.Они не имеют тыльной стороны, у них лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту женщины - шкаф превращается в каждую гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена ​​схема большого шкафа-купе для прихожей.

Для купе подходят многие материалы, среди них - ламинат, вагонка, МДФ.Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант - использовать старый шкаф с заменой распашных дверей на раздвижные.

2

Замеры помещения - как избежать трудностей с установкой

Изготовление мебели требует прямых углов, а стены комнат с такой точностью - редкость. Отклонения от прямоугольной формы могут вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.

Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считают от пола: первые точки на расстоянии 0,8 м, вторые - 1,4 м и третьи - 2,2 м. Далее отступаем от замеров на 30 см и проводим еще одни на такой же высоте.Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.

Замеряем помещение в котором будет стоять шкаф-купе

Горизонтальность пола и потолка проверяем уровнем, а с прямоугольной проема проблемы могут возникнуть. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами.Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.

3

Расчет размеров - влияние на конструкцию шкалы

Установкой шкалы в нишу определяется его ширина, под которой у мебелищиков понимается длина. Не следует делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно в проем.Если конструкция расположится автономно у стены допускаем.

При определении длины учитываем также размеры материала, которое нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм × 2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширины полосы.

Рассчитываем размеры для шкафа

Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ - нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток - перерасход материалов на лишнюю стенку.

Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши.Это позволит собрать массивное изделие в горизонтальном положении, затемнять, не задевая потолок.

4

Жесткий каркас и крепкое основание - условие устойчивости мебели

При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП ширины 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.

Для каркаса шкалы из гипсокартона допустим только металлопрофиль с покупным крепежом.

Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры установить через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с помощью регулировки через отверстия в днище. Единственное неудобство - щель между днищем и полом, которая будет мусоросборником. Второй вариант - использование кухонных ножек высотой 100 мм.

Каркас для шкафа купе

5

Наполнение - установка полок, ящиков и одежной штанги

Если полки расположены в отдельных секциях на разных уровнях, не возникает проблем: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливаются угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать вертолет для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси.Ворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

Варианты наполнения шкафа

При расчетах установки выдвижных ящиков не забываем о высоте нижних рельсов, чтобы ящик не упирался в нее.

Для хранения одежды на плечиках в шкафеме штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга.Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.

6

Расчет ширины дверей - принцип "чтобы не мешали"

Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:

  1. 1.Измеряем внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
  2. 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 - 2056 мм.
  3. 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм сторонних сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм выходит 2108 мм. Разделяем общую ширину на три, выходит 703 мм.

Такой простой расчет обеспечит свободный доступ к секциям.

Расчет ширины дверей шкафа

7

Подвеска дверей - разные системы

Существуют системы подвески, где две направляющие и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой.Передвижение створок тихое и плавное. Имеет недостатки, поэтому мало применяются. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

Двери по направляющим

В монорель системе каждая дверь ходит на парных роликах по рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется.Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

8

Дверные конструкции - пошаговое руководство по сборке

Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, рекомендуем придерживаться:

  1. 1. Рассчитываем длину профилей и нарезаем их.Высота створок зависит от зазоров, необходимых для нормальной работы, указываются инструкции на элементы подвески.
  2. 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
  3. 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные.Случается, профиль находит туго, тогда применяем резиновую киянку, которая наносит аккуратные удары, но не прямо по профилю, а через кусок дерева.
  4. 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.
  5. 5. Устанавливаем верхнюю направляющую.Здесь нет никаких нюансов, единственное, что следует - отсутствие зазоров с боковыми стенками.
  6. 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
  7. 7. Выставляем дверь по другим уровням вертикально, навешиваем двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.

Раздвижные двери с верхним подвесом

9

Варианты шкафа купе - использование чертежей и самостоятельная разработка

Встроенные шкафы схемы и чертежи

Наиболее востребованными конструкциями купе являются встроенными и отдельными.Собирают их из готовых комплектов или заказывают порезку по собственному размеру. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимому размеру.
