Провод ШВВП: сферы применения и расшифровка

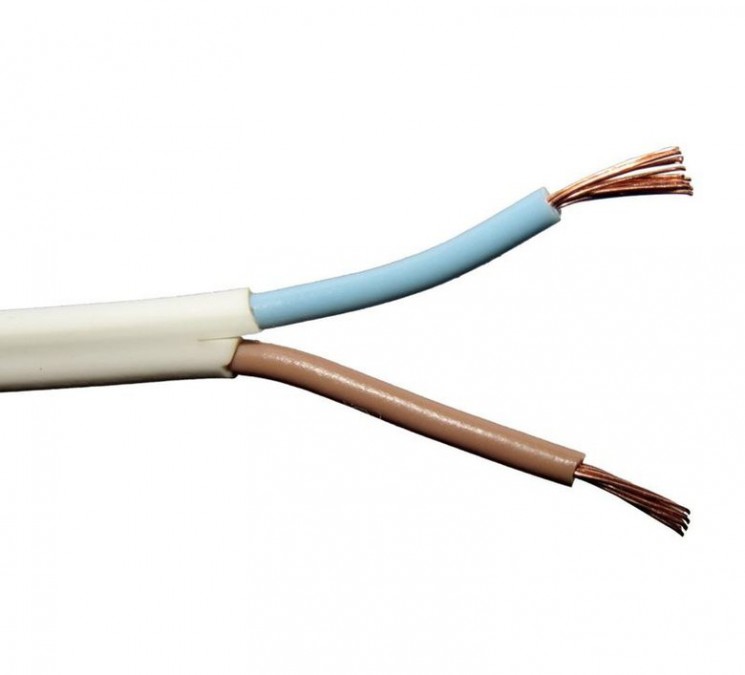

Провод трехжильный ШВВП

Провода марки ШВВП нашли широкое применение в бытовой сфере. Их используют в качестве шнуров для бытовой техники или в качестве удлинителей. А вот в производстве и для питания мощных потребителей эта марка провода практически не применяется, а если и применяется, то только в качестве временного питания. И дабы разобраться с чем это связано, давайте разберем эту марку провода более детально.

Содержание

Расшифровка и виды провода ШВВП
- Расшифровка названия провода ШВВП
- Исполнение провода ШВВП
Характеристики провода ШВВП
- Механические характеристики провода ШВВП
- Электрические характеристики провода ШВВП
Поставки провода ШВВП
Вывод

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.

Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Обратите внимание! Аббревиатура «т» не допускает эксплуатацию провода под прямыми солнечными лучами. Вообще все провода с виниловой изоляцией очень плохо переносят прямые солнечные лучи.

Проверка огнестойкости провода

Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм² или 0,75 мм². Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Обратите внимание! Сейчас на рынке можно встретить провода ШВВП с сечением жил в 1, 1,5, 2,5, 4 и даже 6 мм². Но данные марки провода не нормируются ГОСТ 7399 – 97 и поэтому к ним далеко не всегда применимы описанные ниже характеристики.

Следующим важным параметром является количество токоведущих жил. Согласно все того же нормативного документа для данной марки провода возможны варианты в двух- и трехжильном исполнении. При этом сечение этих жил может быть 0,5 или 0,75 мм².

Размещение отдельных проволок в каждой жиле ШВВП

Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм², и не более 0,38 мм для жил сечением 0,75 мм².
Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Обратите внимание! Если вы выбираете провод для бытовых целей, то лучше выбрать провод с расцветкой, соответствующей нормам ПУЭ. Для однофазной трехпроводной сети одна из жил должна иметь голубую окраску, одна жила желто-зеленую и одна жила может быть любого другого цвета. Для однофазной двухпроводной сети нулевой провод следует выбирать с голубой окраской, а фазный проводник может быть любого другого цвета.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

Радиус изгиба провода

Итак:

Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.

Стенд испытания износоустойчивости оплетки ШВВП

Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.

Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.

Установка для проверки провода на пониженные температуры

Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.

Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Электрические характеристики провода ШВВП

Но не одни механические характеристики не способны стать решающими при выборе проводов. Ведь как бы то не было, а шнур предназначен для пропускания тока и именно электрические параметры определяют эту его способность.

На фото вы можете видеть электрическое сопротивление жил ШВВП

Для любого провода определяющим является сопротивление провода. Так согласно табл.2 ГОСТ7399 – 97 сопротивление провода сечением 0,5 мм² при температуре 70⁰С должно составлять не менее 0,012 МОм. А для провода сечением 0,75 мм² этот параметр составляет 0,01 Мом. Для кого-то эти значения покажутся большими, но если учитывать, что они приведены для провода длиной в 1 км, то это достаточно хороший результат.
Следующим критически важным параметром марки проводов ШВВП является сопротивление изоляции провода. Она измеряется по отношению одной жилы к земле и между двумя жилами.
Испытание сопротивления изоляции одной жилы производится на куске жилы длиной не менее 5 метров, которую помещают в воду. На токоведущую часть подают напряжение в 2кВ и проверяют токи утечки.
Сопротивление изоляции между двумя жилами производится с помощью куска провода длиной не менее 2 метров. При этом оболочку между жилами следует разрезать. В остальном испытание проходит идентично и выполнить его своими руками достаточно сложно.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта.

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.
Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Вывод

Марка провода ШВВП является достаточно удачным вариантом для подключения временных электроприемников небольшой мощности, подключения бытовых приборов, а также для приборов радиоэлектроники. В то же время для подключения сети освещения, стационарных электроустановок и приборов большой мощности такой шнур использовать либо нельзя, либо будет не рациональным.

Провод ШВВП — применение и отличительные характеристики – ТД Сокол™

today
remove_red_eye 5278 просмотры

Провод ШВВП или шнур ШВВП — это медный гибкий кабель в ПВХ (поливинил хлорид) оболочке и ПВХ изоляции. Его относят к категории гибких провод, потому что токонесущие жилы состоят из множества мелких медных проволочек: количество и диаметр проволочек зависит от сечения провода и устанавливается относительно конструкции. В нашем интернет-магазине можно купить провод ШВВП торговой марки 220 ТМ и прочих украинских и зарубежных производителей по самым низким ценам. Постоянным и оптовым покупателям компания предоставляет индивидуальные условия сотрудничества, дополнительный дисконт, доставку.

Основные маркоразмеры провода ШВВП, которые производятся на территории Украины и применяются для создания электрических сетей:

ШВВП 2х0,5
ШВВП 2х0,75
ШВВП 2х1,0
ШВВП 2х1,5
ШВВП 2х2,5
ШВВП 2х4
ШВВП 2х6
ШВВП 3х0,75
ШВВП 3х1,0
ШВВП 3х1,5
ШВВП 3х2,5
ШВВП 3х4
ШВВП 3х6

Отличия провода ШВВП от прочих соединительных кабелей и проводов:

Расположение жил	параллельное
Форма провода	плоская
Цвет оболочки	белый
Материал изоляции и оболочки	поливинилхлорид
Материал токопроводящих жил	медь
Конструкция жилы	многожильная

Когда и почему начали производить провод ШВВП?

Условно, можно сказать, что появление медного провода и его массовое применение обязано техническому прогрессу. А именно, появлению огромного количества электрических бытовых приборов, которые автоматизируют человеческий и быт и ускоряют, упрощают различные механические процессы. Почему? Еще наши бабушки и дедушки в своем быту применяли не более 2-3 электрических бытовых проборов, а вот в доме современного человека их уже насчитывается минимум 10, а в некоторых жилищах их более 50 штук. И, естественно, применяемая ранее алюминиевая продка не выдержит данного напряжения, что в итоге приводит к замыканиям, возгораниям и прочим процессам. Именно в это время начали применять медные силовые провода и кабели — ПВС, ВВГ, ВВП, ПВ, ШВВП. На начальных этапах применяли провод ПВС, но позднее производители создали его аналог с паралельными жилами, который, благодаря своей конструкции, оказался дешевле. Экономия средств достигалась за счет расположения жил параллельно (в ПВС жилы скручены), что давало значительную экономию меди и пластиката. А также, при производстве провода ШВВП, уменьшается расход пластиката — меньше площадь заполнения. И благодаря преимуществе в цене этот кабель приобрел свою популярность.

Сегодня этот вид провода производят почти все производители кабельно-проводниковой продукции, цена на ШВВП зависит от качества товара и соответствия нормам ГОСТ. Если Вам необходимо купить провод для проводки в вашем доме, офисе или другом помещении, то лучше купить качественный провод ШВВП или провод ПВС, т.к. они гибкие и удобные в монтаже, но можно и купить провод ВВП или ВВГ.

Заказать любой товар для монтажных работ по самым низким ценам можно в интернет-магазине 220. Наши специалисты всегда качественно Вас обслужат, предоставят необходимую техническую информацию, предложат товары-заменители в различных ценовых диапазонах, оформят доставку в удобное для клиента место и время. Компания поддерживает полный ассортимент провода ШВВП в наличии на складах.

Свяжитесь с нами

За 28 лет работы компания SOKOL стала лидером на рынке электро-светотехники. В год мы обслуживаем более 25-ти тысяч постоянных клиентов: это как крупные строительные холдинги, так и частные электрики.

Нашей работой довольны такие партнеры как :
ДТЭК, КиевГорСтрой, Киевский Метрополитен , Эпицентр, Леруа Мерлен, Новая Линия, Киевстар, Укрзалізниця, ОЛДИ, ФОРА, Glusco.

Присоединяйтесь к программе лояльности SOKOL PARTNER и Вы будете работать по лучшим ценам в Украине.

✖

Кабель соединительный ШВВП (нг, нг-лс) 220/380В

Описание:
Кабель соединительный ШВВП плоский, с медными жилами, с изоляцией из ПВХ, с внешней оболочкой из ПВХ. Часто используется в домашних условиях. Это связано с относительно невысокой ценой кондуктора и при этом хорошим качеством изготовления. В домашних условиях более востребованы следующие отрезки шнура: 2х0,5; 2×0,75; 2×1,5; 2×2,5 3×0,75; 3×1,5, 3×2,5.

Требуемое сечение кабеля
2х0,52х12х1,52х2,52х42х63х0,53х13х1,53х2,53х43х6

Количество в метрах

Конструкция:
Токопроводящая медная гибкая жила 5 класса. Сечение жил 0,5–6 мм2, количество жил 2–3. Изоляция из поливинилхлоридного пластиката характерного цвета. Один из проводов представляет собой зелено-желтый провод заземления. Изолированные жилы расположены параллельно друг другу. Оболочка из поливинилхлоридного компаунда. Шнуры выполнены в различных цветах оплетки.

Расшифровка кабеля ШВВП:
Первая буква – Ш, говорит нам, что это шнур. В отличие от обычной проволоки, шнур обладает повышенной гибкостью.
Вторая буква – В, означает виниловую изоляцию, которую часто называют ПВХ-пластиком.
Третья буква В. Это говорит о том, что шнур данной марки имеет двойную изоляцию, или, как правильнее звучит, виниловую оболочку.
Четвертая буква – П, означает, что шнур плоский. То есть все жилы провода располагаются параллельно, вне зависимости от их количества.
Кроме этих букв могут быть еще «нг» или «нг-лс», в номенклатуре которых шнур выполнен из негорючей изоляции и имеет пониженное дымо- и газовыделение.

Область применения ШВВП:
Плоский провод ШВВП, в отличие от круглого провода, легко скручивается, поэтому не используется для удлинителей и переноски. В связи с тем, что сечение жил шнура ШВВП чаще всего не превышает сечения 2,5 мм2, его нельзя использовать для подключения мощных электроприборов. Несмотря на то, что максимальное сечение жил позволяет подключать некоторые электроприборы мощностью 1-2 кВт при помощи ШВП. Основное применение ШВВП:

Соединительные шнуры с выключателем для бра и торшеров;
Соединительные шнуры для телевизоров и мониторов;
Внутренняя электропроводка люстр и бра;
Подключение через вилку-розетку кухонных бытовых приборов;
Блок питания камер видеонаблюдения и слаботочного оборудования;

Несмотря на двойную изоляцию, провод ШВВП не используется для серьезных нагрузок. В принципе, этот электропроводник можно использовать при выполнении различных электромонтажных работ. Чаще всего кабель применяют при подаче питания на бытовые слаботочные электроприборы: холодильники, настольные лампы, электронные устройства, кухонную технику и т. д. ШВП нельзя использовать, например, для подключения к электросети стиральной машины или бойлера .

Дополнительные характеристики ШВВП:
номинальное напряжение – 220/380 Вольт;
номинальная частота колебаний переменного тока – 50 Гц;
пиковое напряжение (до 15 минут) – 2000 Вольт;
удельное электрическое сопротивление на 1 км шнура – не более 270 Ом;
рабочая температура (рабочая) – от -40 до +40 С; Допускается установка
при температуре окружающего воздуха от -10 до +30 С;
минимально допустимый радиус изгиба жил 30 мм2;
допустимая токовая нагрузка (длительно допустимый ток) – зависит от сечения проводников (например, для размера 2*0,75 мм2 это 6 Ампер).

ШВВП, ШВВПнг, ШВВПнгд — Европан

Технические условия У 27.3-39543889-005:2019; ШВВП, ШВВПнг, ШВВПнгд — шнуры гибкие с параллельными жилами, изоляцией из поливинилхлорида и оболочкой.

Предназначены для присоединения электрических машин и приборов бытового и аналогичного назначения к электрической сети с номинальным переменным напряжением до 450/750 В.

Применяются для подключения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических устройств, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных устройств, применяемых в жилых и административных помещениях, а также для изготовления удлинителей .

Доля

Минимальный срок службы 6 лет при мобильной прокладке и 10 лет при установке в стационарных устройствах

Гарантийный срок службы 2 года

Минимальный радиус изгиба x наружный диаметр для шнуров с сечением жил 0,35 и 1,0 кв. мм — 80 мм;
для шнуров с сечением жил 1,5 и 2,5 кв. мм – 120 мм;
для шнуров с сечением жил 4,0 и 6,0 кв. мм – 200 мм.

Диапазон температур установка: до -20°С
эксплуатация: от -25°С до +40°С

Расшифровка шнуров ШВВП, ШВВПнг, ШВВПнгд

Медная жила на маркировке не указывается;

Ш – шнур;

В – Изоляция из поливинилхлоридного пластиката;

P – плоский;

«нг» – не поддерживает горение;

«нгд» – не поддерживает горение, с пониженным дымо- и газовыделением.

Конструкция

Токопроводящие жилы: медные, многопроволочные (класс 5 ГОСТ ЕН 60228)

Изоляция: ПВХ компаунд

Броня: нет

Количество проводников	Номинальное сечение жил, мм ²
2, 3	0,35 — 6,0

Пожарная безопасность

Национальные стандарты Украины 4809:2007
ШВВП — ПБ 1ХХХХХХХХ
ШВВПнг — ПБ 12ХХХХХХ

Подробное описание

ШВВП, ШВВПнг, ШВВПнгд — шнуры с параллельными жилами, поливинилхлоридной изоляцией и оболочкой. Предназначены для присоединения электрических машин и приборов бытового и аналогичного назначения к электрической сети с номинальным переменным напряжением до 450/750 В.

Область применения

Шнур ШВВП применяется для подключения средств личной гигиены и микроклимата приборы, электрические паяльники, светильники, кухонные электромеханические приборы, радиоэлектронное оборудование, различная бытовая техника к электросети: стиральные машины, холодильники, вытяжки, телевизоры и другие устройства, используемые в жилых и административных помещениях. Используется для изготовления удлинителей, а также подходит для монтажа вывесок или рекламной подсветки.

ШВВП активно используется в быту, а в производстве и для питания крупных потребителей данная марка практически не используется. А если и применяется, то только временно.

Шнур может прокладываться под штукатурку или открыто, в кабеленесущих системах (гофротрубы, металлорукава, электропроводки), стационарно или для нестационарной прокладки. Срок службы ШВВП зависит от условий прокладки.

Дизайн

В отличие от стандартного провода шнур обладает повышенной гибкостью и должен быть изолирован. Для изготовления ШВВП используются медные многопроволочные жилы 5-го класса гибкости (5 класс ГОСТ ЕН 60228). Проводники скручены из большого количества тонких проволок и расположены параллельно. Их количество колеблется от 2 до 3, сечением 0,35 – 6,0 мм ² .

ШВВП имеет двойную изоляцию, первый слой покрывает саму жилу, а второй – все жилы шнура. Изоляция жил из ПВХ имеет цветовую маркировку. А верхняя оболочка, в большинстве случаев, белая или черная.

Для групповой прокладки принято использовать шнуры ШВВПнг и ШВВПнгд. Шнур с индексом «нг» не распространяет горение. Шнур с индексом «нгд», кроме малогорючести, характеризуется еще и низким дымо- и газовыделением при пожаре. Способность ПВХ-изоляции к самозатуханию в этих модификациях шнура позволяет использовать их в местах скопления людей и в местах с большой концентрацией материальных ценностей с повышенными требованиями пожарной безопасности.

Эксплуатация

Шнуры ШВВП предназначены для эксплуатации при температуре окружающего воздуха от -25°С до +40°С. Допускается прокладка без предварительного подогрева при температуре не ниже минус 20°С

Минимальный радиус изгиба при эксплуатации должен быть не менее:

– для шнуров с сечением жилы 0,35 и 1,0 мм ² – 80 мм;

– для шнуров с сечением жилы 1,5 и 2,5 мм ² – 120 мм;

– для шнуров с сечением жилы 4,0 и 6,0 мм ² – 200 мм.
