Шнур шввп: технические характеристики, расшифровка, конструкция, применение

Провод ШВВП: сферы применения и расшифровка

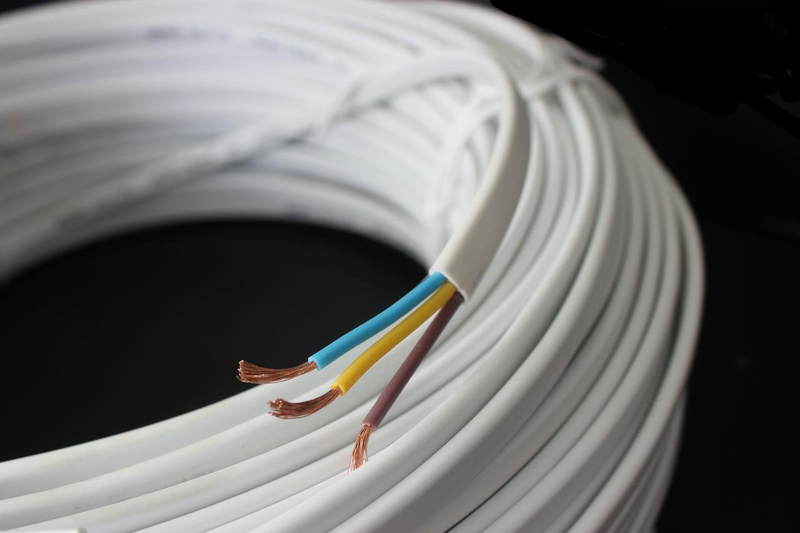

Провод трехжильный ШВВП

Провода марки ШВВП нашли широкое применение в бытовой сфере. Их используют в качестве шнуров для бытовой техники или в качестве удлинителей. А вот в производстве и для питания мощных потребителей эта марка провода практически не применяется, а если и применяется, то только в качестве временного питания. И дабы разобраться с чем это связано, давайте разберем эту марку провода более детально.

Содержание

• Расшифровка и виды провода ШВВП
  • Расшифровка названия провода ШВВП
  • Исполнение провода ШВВП
• Характеристики провода ШВВП
  • Механические характеристики провода ШВВП
  • Электрические характеристики провода ШВВП
• Поставки провода ШВВП
• Вывод

Расшифровка и виды провода ШВВП

Ответить на вопрос какого назначение провода ШВВП, нам во многом поможет расшифровка его названия и особенностей конструкции. Поэтому нашу статью начать следует именно с определения этих параметров.

Расшифровка названия провода ШВВП

Начнем с расшифровывания маркировки провода. Ведь она позволит не только узнать назначение, но и может многое сказать о структуре и конструкции провода.

Структура проводов ШВВП

Итак:

• Первая буква – Ш, говорит нам что это шнур. В отличие от обычного провода шнур имеет повышенную гибкость и в обязательном порядке имеет изоляцию. Провод же может не иметь изоляции.
• Вторая буква – В. Она говорит о структуре изоляции шнура. «В» означает виниловую изоляцию, которую еще часто называют ПВХ пластиком.
• Третья буква снова «В». Это говорит о том, что шнур данной марки имеет двойную изоляцию, или как звучит более правильно, оболочку из винила. Если шнур состоит из нескольких проводов, то первый слой изоляции обычно покрывает сам проводник, а второй все проводники шнура. Это справедливо и для марки провода ШВВП.
• Четвертая буква – П. Она означает что шнур плоский. То есть все жилы провода расположены параллельно независимо от их числа. Кроме плоского расположения жил возможно их скручивание, что придает проводу круглую форму.
• Помимо основных четырех букв инструкция допускает нанесения еще одной прописной буквы к маркировке провода. Это могут быть буквы «н», «л», «т» или «нг», который в современной маркировке может приобретать форму «LS».

Провод луженный ШВВП

• Аббревиатура «л» означает применение в проводнике лужёной меди. Это позволяет снизить вероятность коррозии меди и упрощает его пайку.

Провод армированный вилкой

• Аббревиатура «л» означает недопустимость армирования данного провода неразборной арматурой. Говоря более простым языком к таким проводам нельзя припаивать несъемные вилки или розетки. Они должны крепится к проводу только при помощи клемм.
• Аббревиатура «т» говорит нам о повышенной температурной стойкости провода. Благодаря чему его можно использовать в горячих, а иногда и влажных помещениях.

Обратите внимание! Аббревиатура «т» не допускает эксплуатацию провода под прямыми солнечными лучами. Вообще все провода с виниловой изоляцией очень плохо переносят прямые солнечные лучи.

Проверка огнестойкости провода

• Провод марки ШВВП дополнительно может содержать аббревиатуру «нг» или «LS». Такая маркировка обозначает, что провод не горючий и с низким процентом дымо- и газовыделение.

Исполнение провода ШВВП

Важными факторами при выборе являются и такие параметры как сечение, количество жил и в некоторых случаях окраска провода. Поэтому давайте рассмотрим отдельно возможные варианты.

Размеры проводов ШВВП

• Прежде всего остановимся на сечении. Согласно ГОСТ 7399 – 97 ШВВП провод может иметь сечение в 0,5 мм² или 0,75 мм². Большие сечения токоведущих частей для данной марки провода не предусмотрены. Исходя из этого и номинальные токи для шнуров данного вида не очень большие.

Возможные варианты типоразмеров шнура ШВВП

Обратите внимание! Сейчас на рынке можно встретить провода ШВВП с сечением жил в 1, 1,5, 2,5, 4 и даже 6 мм². Но данные марки провода не нормируются ГОСТ 7399 – 97 и поэтому к ним далеко не всегда применимы описанные ниже характеристики.

• Следующим важным параметром является количество токоведущих жил. Согласно все того же нормативного документа для данной марки провода возможны варианты в двух- и трехжильном исполнении. При этом сечение этих жил может быть 0,5 или 0,75 мм
  2.

Размещение отдельных проволок в каждой жиле ШВВП

• Для повышения гибкости шнура каждая жила провода состоит из нескольких проволок. Так согласно ГОСТ 22483 – 77 для нашего провода в каждой жиле должно быть не менее 7 проволок. При этом диаметр каждой проволоки должен быть не более 0,33 мм для жил сечением 0,5 мм², и не более 0,38 мм для жил сечением 0,75 мм².
• Следующим важным вопросом является толщина изоляции. Независимо от сечения и количества жил в шнуре толщина изоляции жилы должна быть не менее 0,5 мм. Толщина оболочки должна быть еще выше и составляет не меньше 0,6 мм.
• Последующим возможным отличие является цветовая маркировка жил и оболочки шнура. Оболочка обычно выполняется стандартного белого цвета и лишь в редких случаях может быть выполнена черным цветом. А вот жилы провода могут иметь богатую цветовую палитру, которая кстати определяется ГОСТ7399 – 97. Цена на провод обычно не зависит от цветовой раскраски жил провода.

Правила цветового обозначения проводов согласно ПУЭ

Обратите внимание! Если вы выбираете провод для бытовых целей, то лучше выбрать провод с расцветкой, соответствующей нормам ПУЭ. Для однофазной трехпроводной сети одна из жил должна иметь голубую окраску, одна жила желто-зеленую и одна жила может быть любого другого цвета. Для однофазной двухпроводной сети нулевой провод следует выбирать с голубой окраской, а фазный проводник может быть любого другого цвета.

Характеристики провода ШВВП

Технические характеристики любого провода можно условно разделить на механические и электрические. И рассматривать их следует отдельно.

Механические характеристики провода ШВВП

Начнем наш разбор с механических характеристик. Именно они обеспечили проводам данной марки широкое распространение. Поэтому именно к ним предъявляются повышенные требования.

Радиус изгиба провода

Итак:

• Одним из основных преимуществ ШВВП является его гибкость. Минимальный радиус изгиба составляет 5 диаметров кабеля. Причем учитывая, что наш кабель плоский диаметр определяется по наименьшему значению. Это является достаточно высоким показателем.
• Кроме того, производство провода ШВВП должно обеспечивать его высокую стойкость к многократным изгибаниям – разгибаниям. Обычно данные цифры колеблются в пределах 30 тысяч циклов.

Стенд испытания износоустойчивости оплетки ШВВП

• Но конечно изгибание провода отрицательно сказывается на его характеристиках. В связи с этим гарантийный срок на провода подверженные постоянному изгибанию составляет всего два года. В то же время для провода ШВВП не подверженного эксплуатационному изгибанию этот срок составляет более 10 лет.
• Кроме испытаний на изгибание провода данной марки проходят испытание на натяжение. Согласно табл. 10 ГОСТ7399 – 97 шнур должен без видимых повреждений выдерживать натяжение до 9,8Н (1кгс). Причем испытания проводятся без внешней оболочки.
• Производства проводов ШВВП должны обеспечивать еще и температурную защиту провода. Для этого шнур на 90ч помещаю в камеру с температурой в 80⁰С. Через два часа после его остывания его осматривают на предмет внешних повреждений.

Установка для проверки провода на пониженные температуры

• Испытание для пониженных температур еще более жесткое. Шнур при отрицательных температурах пропускают через ролик, сечение которого равно четырем наружным диаметрам провода. А после этого провод еще подвергают проверке на удар. Если на поверхности нет каких-либо повреждений, то провод считается выдержавшим испытание.
• Вообще же номинальными температурами для провода считаются — 25⁰С — +40⁰С. Хотя при специальных климатических исполнениях возможна эксплуатация провода и при температурах – 40⁰С — +40⁰С. Но в любом случае температура жилы не должна подниматься выше +70⁰С.

Электрические характеристики провода ШВВП

Но не одни механические характеристики не способны стать решающими при выборе проводов. Ведь как бы то не было, а шнур предназначен для пропускания тока и именно электрические параметры определяют эту его способность.

На фото вы можете видеть электрическое сопротивление жил ШВВП

• Для любого провода определяющим является сопротивление провода. Так согласно табл.2 ГОСТ7399 – 97 сопротивление провода сечением 0,5 мм² при температуре 70⁰С должно составлять не менее 0,012 МОм. А для провода сечением 0,75 мм² этот параметр составляет 0,01 Мом. Для кого-то эти значения покажутся большими, но если учитывать, что они приведены для провода длиной в 1 км, то это достаточно хороший результат.
• Следующим критически важным параметром марки проводов ШВВП является сопротивление изоляции провода. Она измеряется по отношению одной жилы к земле и между двумя жилами.
• Испытание сопротивления изоляции одной жилы производится на куске жилы длиной не менее 5 метров, которую помещают в воду. На токоведущую часть подают напряжение в 2кВ и проверяют токи утечки.
• Сопротивление изоляции между двумя жилами производится с помощью куска провода длиной не менее 2 метров. При этом оболочку между жилами следует разрезать. В остальном испытание проходит идентично и выполнить его своими руками достаточно сложно.

Поставки провода ШВВП

Последним критерием, на который стоит обратить внимание при выборе, является правильная маркировка бухт и самого кабеля. Эта маркировка наносится согласно ГОСТ7399 – 97 и обязательно должна содержать обозначение данного стандарта.

Маркировка проводов	Начнем с маркировки провода. Как вы можете видеть на видео на проводе в обязательном порядке должен быть нанесен товарный знак завода-изготовителя, маркоразмер провода и год выпуска.
Маркировка на оболочке шнура ШВВП	При этом надписи на проводе должны быть нанесены через каждые 500 – 550 мм. Не наносить надписи допускается только в случае согласования с потребителем при использовании шнуров для армирования.
Ярлык на бухте кабеля	При этом в любом случае бухты должны быть снабжены соответствующим ярлыком. На нем указывается условное обозначение шнура, длина провода или длина кусков из которых состоит бухта, масса бухты, наименование завода-изготовителя и дата изготовления.
Этикетка на бухте провода	По требованию потребителя на бухте может наносится еще штамп технического контроля. Если провод предназначен для розничной торговли, то все приведенные выше данные должны быть указаны на прикрепленной этикетке.

Вывод

Марка провода ШВВП является достаточно удачным вариантом для подключения временных электроприемников небольшой мощности, подключения бытовых приборов, а также для приборов радиоэлектроники. В то же время для подключения сети освещения, стационарных электроустановок и приборов большой мощности такой шнур использовать либо нельзя, либо будет не рациональным.

Кабель ШВВП — 0,38 кВ

Кабель ШВВП — 0,38 кВ | расшифровка, характеристики и все сечения

Коды ОКП:

35535303

Таблица сечений кабеля ШВВП — 0,38кВ (мм²)

• ШВВП 2х0,2
• ШВВП 2х0,35
• ШВВП 2х0,5

• ШВВП 2х0,75
• ШВВП 2х1
• ШВВП 2х1,5

• ШВВП 2х2,5
• ШВВП 2х4
• ШВВП 3х0,35

• ШВВП 3х0,5
• ШВВП 3х0,75
• ШВВП 3х1

• ШВВП 3х1,5
• ШВВП 3х2,5
• ШВВП 3х4

Конструкция кабеля ШВВП — 0,38кВ

1. Токопроводящая жила – медная или медная луженая (по требованию потребителя, при заказе к марке добавляют букву «л»), круглой формы, многопроволочная класса 5 по ГОСТ 22483.
2. Изоляция – из ПВХ пластиката.
3. Расположение жил – изолированные жилы расположены параллельно.
4. Оболочка – из ПВХ пластиката.

Расшифровка кабеля ШВВП — 0,38кВ

Х1 Х2*Х3 Х4
Х1 — Буква Ш — шнур, В — изоляция из ПВХ пластиката, В — оболочка из ПВХ пластиката, П — плоский.
Х2 — количество жил.
Х3 — сечение жилы (в мм²).
Х4 — ГОСТ или ТУ.

Например: ШВВП 3х0,35 Техническое Условие завода производителя.

Применение кабеля ШВВП — 0,38кВ

• Предназначены для присоединения приборов личной гигиены и микроклимата, электропаяльников, светильников, кухонных электромеханических приборов, радиоэлектронной аппаратуры, стиральных машин, холодильников и других подобных приборов, эксплуатируемых в жилых и административных помещениях, и для изготовления шнуров удлинительных на напряжение до 380 В для систем 220/380 В.

Технические характеристики кабеля ШВВП — 0,38кВ

Климатическое исполнение по ГОСТ 15150: У – категорий размещения 1, 2, 3; Т – категории размещения 4; УХЛ – категории размещения 4.
Диапазон температур эксплуатации шнуров исполнения У:	от -40°С до +40°С
Диапазон температур эксплуатации шнуров остальных исполнений:	от -25°С до +40°С
Максимальная температура токопроводящей жилы при эксплуатации:	+70°С
Шнуры после выдержки в воде при температуре (20±5)°С в течение 1 ч. должны выдержать испытание переменным напряжением 2000 В частоты 50 Гц в течение 15 мин.
Шнуры не распространяют горение при одиночной прокладке.
Ресурс шнуров, выраженный в стойкости к знакопеременным деформациям изгиба при номинальном напряжении, не менее:	30000 (60000) циклов (движений)
Установленная безотказная наработка, не менее:	5000 ч
Установленная безотказная наработка для шнуров, применяемых в     стационарных эл. приборах, не менее:	12000 ч
Строительная длина шнуров, не менее:	50 м
Срок службы шнуров, не менее:	6 лет
Срок службы для шнуров, применяемых в стационарных эл.приборах, не менее:	10 лет
Гарантийный срок эксплуатации:	2 года со дня ввода в эксплуатацию
