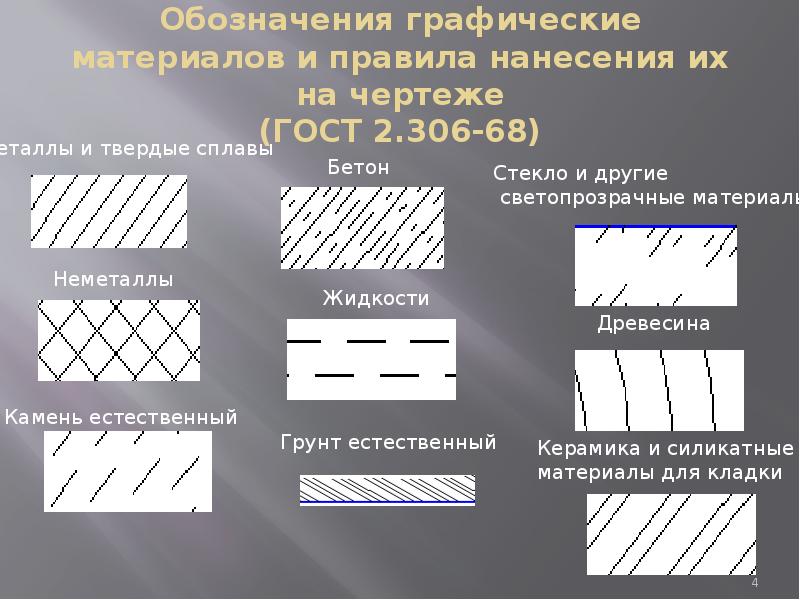

Штриховка кирпич: Штриховки кирпичной кладки (кирпич — одинарный, полуторный, двойной, с тычковыми рядами) скачать

Штриховки и новые возможности работы с IFC в свежем релизе Renga

08-09-2020

Renga Software объявляет о выходе нового релиза BIM-системы Renga, в котором появились штриховки в параметрах материалов и расширились возможности работы с форматом IFC.

В начале сентября вышел новый релиз российской BIM-системы Renga. Одной из его главных новинок стало появление штриховок на поверхностях объектов. Штриховка и ее цвет задаются в параметрах материала (рис. 1).

Рисунок 1 – Выбор штриховки «Кирпич» в параметрах материала

Штриховки отображаются не только на 3D-виде (рис. 2), но и на 2D-видах: уровнях, разрезах и фасадах (рис. 3).

Рисунок 2 – Отображение штриховок на 3D-виде

Рисунок 3 – Отображение штриховок на фасаде и аксонометрическом виде

При создании информационной модели можно использовать как базовый системный список штриховок Renga, так и добавлять любые другие варианты, благодаря реализованному импорту штриховок из файлов с расширением *.

PAT. Импортированные образцы штриховок можно назначать на поверхность и сечение материалов, использовать их при формировании многослойных материалов и оформлении чертежей (рис. 4).

Рисунок 4 – Импорт штриховки из PAT-файла в Renga

При создании этого релиза был проделан большой объем работ и для развития взаимодействия Renga с форматом IFC. Renga стала поддерживать экспорт модели в формат IFC4 еще в июньском релизе. Работы в этом направлении продолжились, и теперь в Renga стал возможен импорт моделей в новом геометрическом представлении IFC4 IfcTessellatedItem. Благодаря этому, в Renga можно будет импортировать, например, информационную модель местности, подготовленную в программном комплексе Кредо или в продуктах-аналогах в том виде, как этого требует официальное модельное представление Reference View 1.2 (IFC4 RV-1.2). При открытии модели формата IFC4 объекты не будут преображаться в объекты Renga, они отобразятся как IFC-объекты.

Кроме того, в Renga был расширен список поддерживаемых именованных свойств IFC. К уже поддерживаемым ранее свойствам IfcEntityType, IfcObjectType, IfcTag, IfcName, IfcLongName, IfcDescription добавлена поддержка свойства IfcLayer. Свойство IfcLayer определяет принадлежность экземпляра объекта к слоям IFC-модели. В новом релизе его можно переопределять у любого экземпляра объекта модели Renga (рис. 5).  Это поспособствует более качественной передачи модели в формат IFC4.

Рисунок 5 — Наружным стенам задано значение свойства IfcLayer «Наружные стены», внутренним стенам — «Внутренние стены»

Разработчики любого программного продукта работают над обеспечением сохранности пользовательских данных. Создатели Renga не исключение: в системе реализована возможность резервного сохранения, чтобы после сбоя в работе компьютера можно было восстановить данные, которые пользователь не успел сохранить. Но порой возникали случаи, когда даже этого оказывалось недостаточно.  Забота о проделанной проектировщиками работе привела к тому, что в Renga был полностью пересмотрен механизм сохранения результатов работы пользователя и записи его в файл.

Уверены, что проектировщики скажут разработчикам системы «Спасибо!» за реализованную возможность безопасного сохранения проекта в случаях, например, внезапного отключения электроэнергии.

Все новинки релиза вы сможете увидеть на вебинаре «Renga: добавляем графику в проект», который состоится 24 сентября 2020 года в 11:00.

В завершении, как всегда, призываем скачать новый релиз, добавить штриховки в ваши уже существующие или новые проекты, экспортировать готовую модель в формат IFC с учетом новых возможностей или импортировать IFC-модель в Renga.

  все новости

шейдеры, цвет, изображение и процедурные текстуры



Это вторая часть цикла статей про материалы Revit.

Первая часть: [Материалы Revit] #1. Введение. Использование материалов Revit. Создание собственной библиотеки материалов





Копирование материалов проекта

Первое, с чем может столкнуться новичок, и это будет “большой” проблемой — это копирование материалов. Казалось бы, очевидное действие и очевидный результат, но вдруг, по необъяснимой причине, исходный материал и новый, с которого было создана копия, продолжают оставаться похожими друг на друга “как братья”.



Попробуем разобраться в том, что происходит.



У вас есть один материал, назовем его “Красный” (1), вы хотите скопировать его. Создаете копию (п.к.м — Копировать) и называете новый материал “Зеленый” (2). Правите цвет на закладке графика (3) (4), меняете цвет на закладке Тонирование… И замечаете странную вещь: в Диспетчере материалов оба этих материала имеют одинаковую окраску!







Проблема кроется на закладке Тонирование. Дело в том что по умолчанию раздел Информация на этой закладке — свернут и очевидные вещи не сразу бросаются в глаза. Если его раскрыть, мы сможем увидеть еще одно имя и это имя совсем не похоже на то, что мы давали в самом начале эксперимента.



Оказывается, материал в Revit составной! Очень похоже на вложенные семейства, мы имеем Родительский материал который видим в Диспетчере проекта, и у этого материала есть свои параметры.

Все они расположились на первых двух Закладках: Идентификатор и Графика. Все остальные закладки можно считать вложенными материалами! Таким образом, мы можем создать несколько материалов, абсолютно одинакового вида на графике и разные при визуализации и наоборот, выглядящих на Рендере как один материал, но совершенно отличными на графике!

Например, кирпичные стены, которые могут быть из силикатного кирпича, керамического, могут быть облицовочными, на планах они все должны быть заштрихованы одинаковой штриховкой, на фасадах штриховка кирпичей тоже может не отличаться, а вот при визуализации возможны варианты.



Поэтому решение нашей задачи сводится к следующему действию: После копирования “Родительского” материала в Диспетчере материалов, нам необходимо создать копию (6) и материала (шейдера) для Тонирования!







Примечание: Будет неплохо, если вы возьмете себе за правило, после копирования сразу переименовывать новый материал (7), давая ему осмысленное имя, которое позволит в дальнейшем легко найти его среди множества других. Это касается всех закладок. Помочь в поиске материалов призваны и другие поля разделов Информация (5). Не ленитесь, давайте описания и назначайте ключевые слова, вся эта информация используется во время поиска материалов, позволяя вам не потеряться в “море” материалов.

Не стоит забывать, что Физические и Термальные характеристики материалов тоже будут вложенными! И у каждого свойства есть своя Информация (5).



Закладка «Представление», или Типы шейдеров

Набор параметров на вкладке Представление зависит от типа Шейдера. Имя шейдера можно увидеть в следующем разделе за информацией (1).





При поиске необходимого Шейдера, обращайте внимание на поле Тип (2) в Диспетчере объектов.





Вы можете использовать больше дюжины стандартных шейдеров, таких как:

Бетон, Древесина, Металл, Краска для стен, Краска металлик, Керамика, Кладка, Камень, Пластик, Остекление, Прочное стекло, Зеркало, Вода и Типовые.



В зависимости от выбранного шейдера? меняется набор параметров для визуализации. Перечисленные выше наборы, все за исключением Типовых, узко специализированы! И “заточены” под конкретное поведение узкого класса материалов.



Шейдеры и их параметры

Давайте посмотрим на состав параметров в перечисленных типах Шейдеров.

Начнем по списку как в Библиотеке представлений:



Бетон

Часто Бетон выступает не только в роли конструкций, но и как главный материал визуализации. Шейдер содержит три спец-типа параметров. Бетон (1) — где вы можете задать цвет или текстуру для отображения, а также тип наружной обработки бетона, например герметик или эпоксидная смола. Готовая отделка с выравниванием (2) — по сути от нас хотят знать каким способом наносилась наружная защита, щеткой, гладкая или вы можете задать свой рисунок. И собственно задать величину эффекта. Эти свойства придают поверхности шероховатый вид, свойственный для бетонных изделий. Также вы можете добавить Атмосферные воздействия (3) — для имитации влажности или загрязнений поверхности. Плюс можно добавить Оттенок — эффект морилки, далее мы немного подробней рассмотрим этот стандартный параметр материалов..





Древесина

Балки, мебель, пол — продолжить список несложно. У Древесины всего пара Спец-типов параметров. Одноименный раздел Древесина (1) — здесь можно указать файл с текстурой или задать Процедурную. Можем указать тип отделки, три вида лака. Выбрать применение для какого рода предметов, например Мебель или Полы. Эти настройки особенно заметны на визуализации, на плоскостях, расположенных под углом к зрителю. Рельефный узор (2) — здесь можем указать стандартный параметр Волокна древесины или задать свою текстуру, указав степень рельефности прожилок. Если вам нужен гладкий пол, лучше не использовать эти параметры, настроив параметры первого раздела.





Вода

Построили бассейн, или решили сделать пару луж для красоты? Вода (1) — самый “мокрый” шейдер! Вы можете выбрать Тип воды, влияющий на ее прозрачность: так, Пруд будет практически непрозрачным, а вот вода в Бассейне не будет скрывать свое содержимое. Не забудьте проконтролировать высоту волн.





Зеркало

Проще Зеркала шейдера нет. Все что вам дано — это Цвет и Оттенок. Зеркало всегда отражает 100%.





Камень

Природный камень — самый древний строительный материал, сейчас его редко используют в конструкциях, а вот для внешнего вида — очень даже часто.

Камень (1) здесь есть Изображение и Отделка, отличающаяся по степени полировки. Есть раздел с Готовой отделкой (2), где можем выбрать тип камня: Гранит, Мрамор и пр. Рельефный узор (3) дает нам возможность показать рельеф поверхности, возможны варианты: как растровые, так и процедурные текстуры.





Керамика

Положить плитку на ступени, выложить пол и стены в ванной, вам поможет — Керамика (1) — это искусственный материал. Может быть двух типов: Керамика и Фарфор, как в жизни керамика отличается от фарфора, так и тут. Керамику используем для крупных элементов, плитка, сантехника, фарфор пойдет на посуду и прочую красоту. Для обоих типов можно указать степень гладкости Отделки. Рельефная отделка в разделе Готовая отделка с выдавливанием (2) и Рельефный узор (3), здесь можно использовать свои картинки или сгенерировать процедурную текстуру. Эти два параметра дополняют друг друга, первый как подоснова покрывает равномерно всю поверхность и имеет не ярко выраженный характер, второй служит для более заметных выдавливаний, например фигуры или цветы.





Кладка

Хотите положить кирпичи или блоки — лучше использовать этот материал. Все просто: выбираете тип кладки — блоки или кирпич. Текстура или цвет — решать тоже вам. Степень гладкости или матовость также могут быть указаны. И конечно, рельеф для имитации блоков и швов.





Краска для стен

У вас есть ровная стена или потолок и вам нужно их покрасить!? Есть несложный материал, можно задать Цвет, вид отделки от матового до глянцевого, а также выбрать инструмент, которым краску наносили: как и в жизни есть Кисть, Валик, Пульверизатор.





Краска металлик

Супер материал для покраски автомобилей и других механизмов. Выбор основного Цвета (1) или Процедурная текстура. Крапинки (2) какой металлик без вкраплений!? Назначаем цвет и размер. Перламутр (3) добавляем цвет переливов и их степень. Верхний слой можем указать Тип краски (4) — Авто, Хром, Матовый или задать свои значения. И наконец неровность верхнего слоя (5), Гладкий или “Целлюлитный” — Кожура апельсина )))





Металл

Отлично подходит для придания парадного вида различным “железякам”. Нам доступны (1) восемь Типов металла и четыре степени полировки, включая сатинирование (лощеный или атласный вид). Рельеф (2) на поверхности промышленного характера, Рифление, Ромбы, Шашки и конечно доступны свои растровые текстуры. Мы можем, задать размеры для предустановленных рифлений и указать величину подъема для всех вариантов. Часто листы металла могут быть с просечкой, нам дали шесть типов заготовленных Вырезаемых участков (3), плюс можем придумать свой.





Пластик

Рамы окон, крыша из поликарбоната, оргстекло и прочая химия. Три типа Пластиков (1) — различаем Прозрачный и Непрозрачный, плюс винил. Цвет у пластика можем задать любой, можем подложить картинку или использовать процедурный рисунок. Отделка — степень гладкости поверхности, Полировка, Глянец и Мат. Выдавливание рельефа (3) аналогично Готовой отделке.





Прочное стекло

Все типы армированного стекла, а также другие элементы выполненные из массивного куска стекла. Например вазы для цветов, изолятор, шар гадалки и др. Проще говоря — физически честное стекло (1). Цвет может быть любой, но есть и предустановленные наборы. Можно задать степень зеркальности — Отражательная способность. Преломление тоже учитывается, есть заготовки, но можно задать и свое значение. Можно задать шероховатость поверхности. Поверх шероховатости можно задать более выраженный рельеф (2) волны и свой рисунок.





Примечание: Данный тип материала не подходит для остекления. Недостаточно прозрачности и сильно возрастает время рендера. Чтобы имитировать листовое стекло, где можно пренебречь подавляющим количеством параметров нужно использовать другой шейдер — Остекление.



Остекление

Упрощенное стекло, для имитации листового стекла, без преломлений, рассеивания и прочей ненужности. Цвет, Отражение и Количество листов. Все. Просто и быстро.





Типовые

Если ваши объекты не имеют особых материальных характеристик, или наоборот — есть такие, которые вы не нашли в специализированных материалах, можно смело использовать Типовые. Это самый универсальный шейдер. Здесь можно создать почти любой материал, но прежде чем начинать делать краску металлик, одумайтесь! Есть и более подходящий способ.





Цвет и Изображение (текстура), размеры текстур

Параметры шейдера

В разделе носящем Имя шейдера (Краска, Дерево и пр.), зачастую можно обнаружить несколько параметров, все будет зависеть от используемого шейдера. Одним из них скорее всего будет Цвет или Текстура, параметр отвечающий за основное представление материала.



Например:

• Если речь идет о краске, то это будет Цвет краски
• Обои — их повторяющийся рисунок
• Если же о кирпичной кладке, здесь должна быть Текстура (растровое изображение) изображающее цвета кирпича, швов и пр.

Раскрыв список возможных вариантов, в большинстве случаев, вы увидите список возможных вариантов. Их всего три — Цвет, Изображение и Процедурные текстуры. О первых двух поговорим сейчас.



Цвет & Оттенок

Окно выбора цвета стандартное в системе Windows. В нем вы можете указать цвет тремя способами, указать значения в следующих цветовых моделях:

RGB — Красный,Зеленый, Синий

HSV — Оттенок, Насыщенность, Яркость

Pantone — Эталонные пронумерованные цвета (открывается спец окно (1))





Заданный цвет вы можете использовать в проекте. Кроме прочего, есть кнопка Добавить (2), для сохранения пользовательских цветов в дополнительные ячейки. Это позволит вам многократно применять один и тот же цвет в различных материалах. Есть вариант, как можно быстро добавить на дополнительную палитру срезу несколько цветов «за один проход». Алгоритм следующий: подготовьте набор цветов, например воспользовавшись Цветовыми схемами онлайн (например Adobe). Затем в Revit откройте окно с Цветом, и последовательно задавайте номера цветов и после создания каждого цвета жмите кнопку «Добавить», в этом случае цвета будут добавляться в Дополнительные цвета, по очереди занимая следующие ячейки.

Можно менять цвета и обычным способом: сначала выбираете нужную ячейку в Дополнительных, потом меняете цвет и «Добавляете» его, для другого цвета выбирайте следующую ячейку и т.д.. Немного муторней, но тоже работает.



У цвета в 2017 версии есть интересная особенность: на визуализации материал как будто выгорает, становится более бледным. Например вы можете подобрать необходимую палитру цветов (1), настроить материал. И до того момента, пока не нажмете «Кнопку с чайником», все будет так, как вы и задумали. Вы сможете переключать Визуальные стили, например выбрать Заливку (2), чтобы видеть цвета без влияния освещения, цвет будет таким как вы его задумали! Но стоит включить рендер, и все поблекнет (3). Насколько я понимаю, виной этому служит новый движок тонирования Reytrace.





Но есть решение, правда оно может потребовать немного ручного труда. Нужно Продублировать цвет в строку Оттенок (4). И снова воцарится гармония в ваших проектах. Оттенок по своему принципу действия похож на морилку — накладывает свой оттенок поверх, всех текстур и цветов, сохраняя рисунок, но меняя цветность.





Изображение — Текстура

В качестве изображения можно использовать широкий спектр растровых изображений, полный перечень можно увидеть в окне Выбора файлов в строке Тип файлов:





После выбора файла, вы можете поменять сам файл, изменить путь или выбрать другую текстуру (1). Для этого просто щелкаете по его имени. Или можете приступить к редактированию текстуры (2).





Содержимое редактора текстуры выглядит по спартански. При этом, это стандартное окно, используемое в редакторе в случае, когда у вас есть текстура. Размер окна может меняться, если его растягивать за границы.



1. В верхней части окна представлена сама текстура и ее текущие размеры. За правый нижний угол можно менять размер превью.
2. Сразу под предварительным просмотром Источник — имя файла текстуры — клик мыши по нему позволяет заменить файл. Настройка яркости изображения, 100 — без искажений, 0 — черный квадрат. Здесь же изображение можно инвертировать, аналог негатива.
3. Связь преобразования текстур, полезно включать когда вы используете изображения для разных каналов. Например Выдавливание, для имитации рельефа или Отражение, для назначения участков способных отражать на подобии зеркала. В этом случае изменения размеров ниже будет влиять на все текстуры в конкретном материале с данной опцией.
4. Положение. Смещение сдвигает изображение вверх / вниз внутри условного прямоугольника проецирования материала. Поворот служит для вращения текстуры. Таким образом вы можете произвести точную подстройку положения текстуры. Несмотря на подобные возможности, я бы посоветовал все настройки текстуры выполнить заранее во внешнем редакторе, например Photoshop.
5. Масштаб. Размер образца задает физический размер картинки, которая будет проецироваться на геометрию. Во многих 3D программах есть такое понятие как «метод проецирования» или UV маппинг (англ. UV mapping). Проецирование текстуры может быть разных типов: Planar (Планарный), Cylindrical (Цилиндрический), Spherical (Сферический), Shrink-Wrap (Обернутый), Box (Кубический), Face (по Грани),  XYZ to UVW (Координаты объекта в мировые). В Revit эти понятия также не чужды, но управлять способом проецирования нам никто не дал. Программа сама определяет когда и каким способом проецирования воспользоваться. Все зависит от метода создания геометрии, например вращение — Цилиндрическое, выдавливание — Кубическое, могут быть и комбинации.
6. Повторение текстур возможно по двум осям, в режиме Мозаики или без повтора, в этом случае картинка не будет раскладываться по модели, а отобразится один раз условном начале координат на поверхности (7).



Выравнивание текстур в проекте по поверхности геометрии возможно с помощью Моделирующей штриховки. Как это сделать?

1. Добавляем в материал моделирующую штриховку поверхности с такими же размерами, как наша текстура.
2. С помощью панели «Выравнивание текстур» выполняем выравнивание. В результате получаем соответствие моделирующей штриховки и текстуры!

Затем на любом удобном виде (кроме перспективного для версий ниже 2017), проводим манипуляции выравнивания, перемещения или вращения полученной штриховки, имитируя тем самым поведение текстуры при тонировании.

К сожалению на цилиндрических поверхностях, манипуляции со штриховкой могут быть затруднены, а на поверхностях второго порядка и вовсе невозможны…



Типы процедурных текстур

Клетка

Что-то типа шахматной доски. Главным действующим лицом в этой процедурной текстуре служит раздел Представление. Задайте два цвета и смягчение от 0 до 1, для того чтобы смешать эти цвета на границе пересечения друг с другом. Кстати, если есть желание, можно использовать вместо цвета растровые текстуры или другие процедурные текстуры.

Остальные параметры управления текстурой стандартные.





Градиент

Градиент может быть представлен десятком типов (1), например линейным или спиральным. Есть и необычные типы, например нормаль к камере или источнику света, в этом случае градиент всегда будет подстраивать свой вид так, чтобы зритель, находящийся в точке зрения камеры или источника света, всегда видел текстуру под прямым углом, без искажений.

Количество цветов в градиенте (2) и их расположение может быть любым, управлять их местом и цветом можно с помощью ручек на ленте градиента. Вы можете перемещать их произвольно мышью, или задавать точное значение ниже в параметре Положение. Выбрав нужную ручку вы получаете доступ к свойствам конкретного цвета и типа интерполяции в этой точке, позволяющий управлять распределением (затуханием) цвета в этой точке. Перевод терминов может запутать, но немного поиграв с настройками, легко выбрать подходящий.

Вы можете Обратить весь градиент, отобразив его на шкале зеркально, в случае если требуется поменять направление цветов.



Смешение цветов может быть не просто линейным а с использованием шума (3). Есть три типа шума: Фрактальный, Линейный, Регулярный. У всех одинаковые настройки размеров и фаз с уровнями. Вкратце по принципу действия: Размер — задает масштаб в границах текстуры, так, 1 для текстуры 300х300мм, дает ярко выраженную текстуру, 10 размывает все границы, а 100 вообще превращает в сплошной однотонный цвет.

Фаза — позволяет создать непохожий рисунок шума, удобно в случае если нужно расположить в проекте рядом две непохожих текстуры.

Уровни — чтото наподобие контраста, чем выше значение, тем чётче границы смешанных цветов.



Дальше все параметры стандартные.





Мрамор

Мрамором полученный результат назвать трудно, скорее это похоже на волнистое стекло.

Всё что вы можете задать, это два Цвета и Интервал с Шириной прожилок (1). Интересные эффекты добавляют повороты текстуры (2), оказывается она распространяется в трех направлениях!

Этот шейдер можно использовать для имитации струящейся воды или других природных, волнистых поверхностей. Ну и конечно попытаться изобразить мрамор, а вдруг получится 😉

Стандартного размера текстуры нет, поэтому управлять размером рисунка нужно с помощью параметров прожилок.





Шум

Процедурный шум похож на шум из градиента, только содержит немного больше настроек.

Представление (1). Три типа шума, как в градиенте. Два цвета, можно использовать не только цвет но и растровые и процедурные текстуры. Размер — управляет масштабом “хаоса”.

Порог шума (2). Нижнее и Верхнее значение шума регулирует количество цвета в результате. Нижнее значение не может быть больше верхнего. Уровни и Фазы такие же как и в градиенте.



И конечно есть набор стандартных параметров, Поворот, Смещение и Преобразование. Размером текстуры управляем в Представлении.





Рябь

Похожая на шум текстура, но простая в управлении, результат зачастую похож на бумагу, “засиженную” мухами (1).

Управлять можно только двумя цветами и пропорциями пятнышек.

Как большинство процедурных текстур, рябь трехмерна, поэтому повороты (2) по трем осям также оказывают влияние на конечный результат, хоть и незначительный. Размер как и в случае с шумом, тоже определяется в Представлении.





Мозаика

Можно твердо сказать что это основная текстура для визуализаторов, кирпичи, плитка и другие штучные, прямоугольные материалы, легко имитируются с помощью этой процедурной текстуры. Главное преимущество — легкость использования и бесшовный результат!

Семь типов имитации кладки в поставке и плюс возможность задать собственное правило (1). Можно задать количество рядов и столбцов, в границах определенного размера текстуры.

Представление плитки (2) Можно задать Цвет, Текстуры растровые и процедурные. Определить отклонение цвета — значения меньше единицы дают неплохой результат. Есть возможность перемешать цвет в клетках, чтобы создать неповторяющийся рисунок.

Представление цементного раствора (3) Цвет, Ширина и шероховатость зазоров (швов) между плитками.

Компоновка и Изменение рядов (4-6) возможность настроить рисунок кладки, например через сколько рядов нужно сделать перевязку, или задать случайный характер расположению швов.





Волны

Волны могут быть только двухцветными и распространяться в 2Д или 3Д пространстве (1)

Вы можете задать (2) количество источников генерации волн, их стартовый радиус, а также определить минимальную и максимальную длину волны, Амплитуда определяет, как будут смешиваться цвета: 1 это смешение 50 на 50%, меньше 1 — усиление первого цвета, больше 1 — второй цвет усиливается.

Размер текстуры определяется параметрами в разделе Волны — Радиус и Длина.





Дерево

Такая же “странная” текстура как и мрамор. Смешиваются два Цвета (1). Имитируя волокна древесины. Вы можете управлять помехами по радиусу и вдоль волокон, еще можно задать толщину волокон. Значения параметров помех неочевидны, поэтому только эксперименты могут дать нужный результат и размер текстуры.







На этом вторая часть большой статьи о материалах Revit заканчивается… но вы можете прочитать продолжение:



Третья часть: [Материалы Revit] #3. Создание материала плитки с помощью процедурных текстур

Четвертая часть: [Материалы Revit] #4. Создание самосветящегося материала

Пятая часть: [Материалы Revit] #5. Использование растровых текстур

Шестая часть: [Материалы Revit] #6. Приёмы назначения материалов в проекте и семействах Revit



До новых встреч, следите за обновлениями на сайте BIM2B!



Алексей Борисов, независимый эксперт.

Эксклюзивно для BIM2B.



Please enable JavaScript to view the comments powered by Disqus.

Символы и люки архитектурного плана этажа

Приведенные ниже символы и образцы штриховки используются в архитектурных планах этажей. У каждого офиса есть свой стандарт, но большинство символов должны быть похожи на те, что показаны на этой странице.

Перейти к символам или образцам штриховки.

Символы графического плана

Секция здания

Верхняя строка = номер чертежа

Нижняя строка = номер листа

Секция стены

Верхняя линия = Номер чертежа

Итог = лист номер

Деталь раздел

Верхняя линия = Номер чертежа

Итог. Номер

Нижняя строка = номер листа

Выноска детали плана

Верхняя строка = номер чертежа

Нижняя строка = номер листа

Выноска сетки столбцов

Горизонтальные линии = буквы

Вертикальные линии = Номера

РЕССИОНСКИЕ Облако
