Штриховка в разрезах и сечениях (по ГОСТ 3455-46)

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

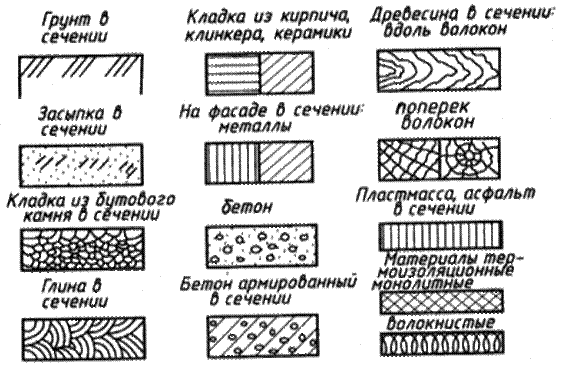

При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:



    Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

    П p и м e ч а н и я.

    1.

    Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

    2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

    3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

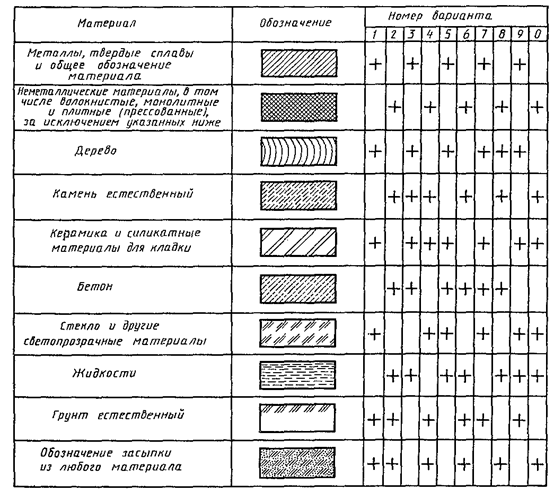

    4.  Допускаются следующие варианты штриховки:

    На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

    Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки.

    Также от руки может выпол­няться обозначение стекла.

    Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

    При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

    Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

    Узкие площади штриховки, ширина которых на чертеже равна или менее 2 мм, могут быть залиты сплошь, если от этого не пострадает ясность чертежа. В местах соприкосновения залитых поверхностей следует оставлять просветы (фиг. 48 и 49).


    В тех случаях, когда приходится иметь дело с большими площадями штриховки каменной клад­ки или бетонного массива, следует ограничиваться штриховкой лишь у контура (фиг. 50).

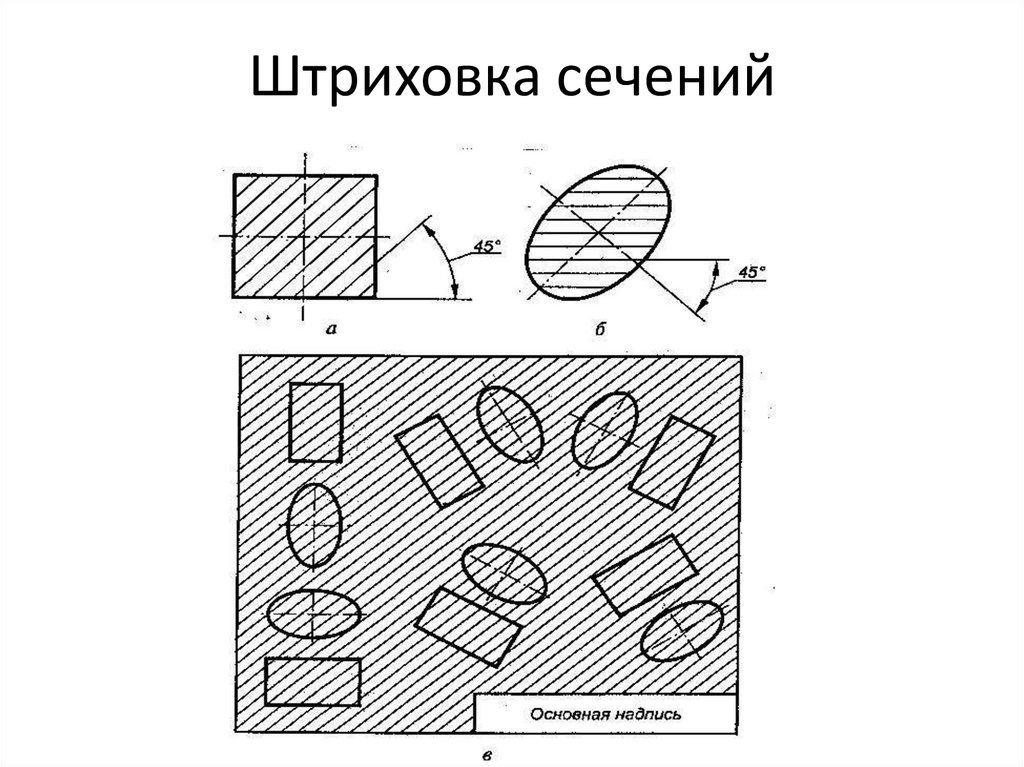

    Штриховка наложенных сечений выпол­няется с обычным наклоном к осевой линии или к линии контура, принимаемой в качестве основ­ной (фиг. 53). Штриховка вынесенных сечений выполняется с обычным наклоном (45°) к линии сечения (фиг. 54).

      При изображении в разрезе пакета листов роторов, якорей, транс­форматоров, статоров и дросселей допускается штриховка по типу фиг. 55.



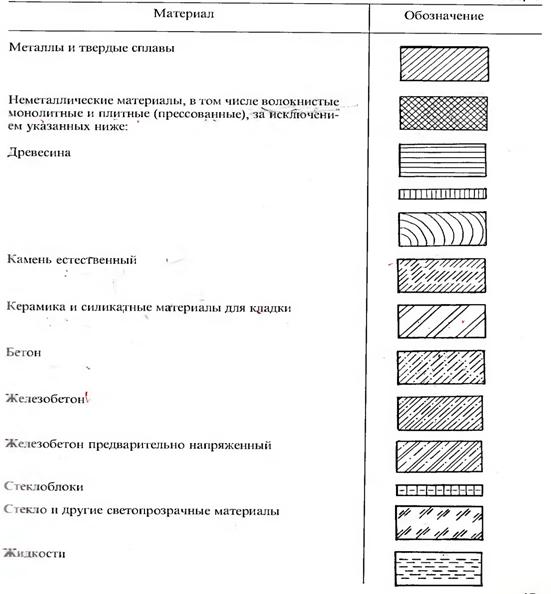

        ГОСТ 2.306-68* ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах.

        Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

        Так выглядит бетон в разрезе. А как он обозначается на чертежах?

        ГОСТ 3455-59

        Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

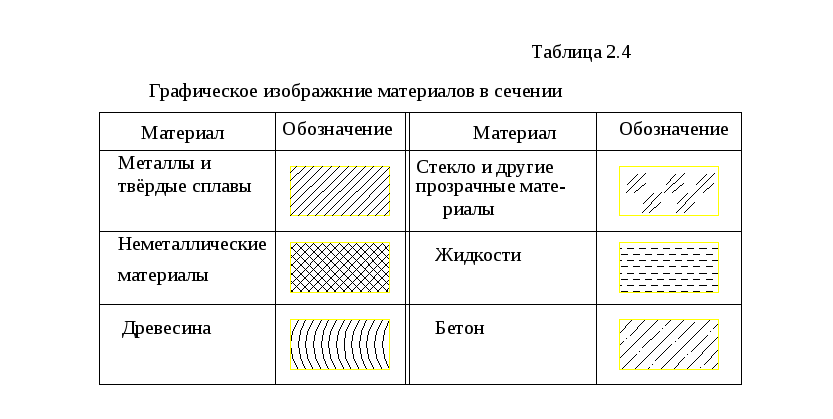

        В соответствии с государственным стандартом 3455-59:

        • Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
        • Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
        • При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
        • При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
        • Железобетон обозначается косыми штрихами с точкой посредине.

        Расследование

        Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

        Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

        ГОСТ 3455 — 59

        Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

        ГОСТ 2.306-68

        В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

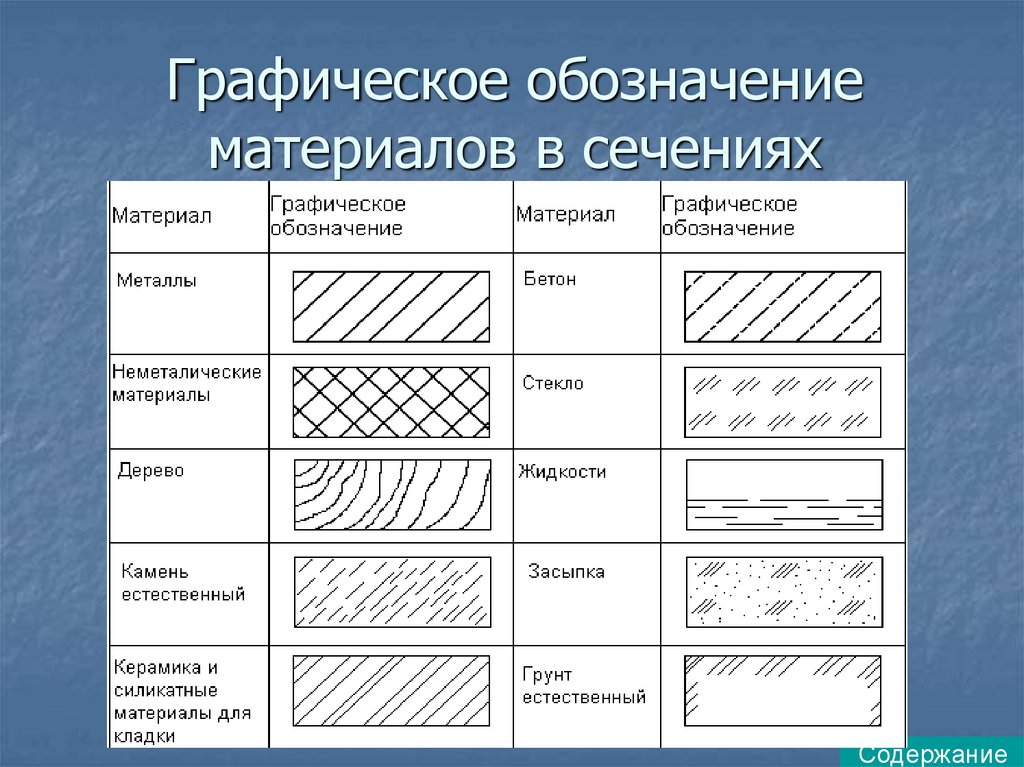

        В новом ГОСТе утвердили:

        • Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
        • Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
        • Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
        • Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

        Полезно: Применение жидкого стекла в бетоне


        В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
        облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
        Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

        Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

        Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

        Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

        Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

        Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

        Полезно: Бетон марки М100

        Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

        Стандарты для застройщиков и производителей

        До появления ГОСТа 2.306—68 действующими стандартами составления чертежей являлись ГОСТ 3455–59 и ГОСТ 11633–65, но, по сути, они были дубликатами друг друга. Источники нормативной документации для правильного оформления чертежей:

        • Изображение чертежных шрифтов. — ГОСТ 3454–59.
        • Прорисовка линий — ГОСТ 3456–59.
        • Штриховка элементов различных конструкций в разрезах — ГОСТ 3455–59.
        • Условные графические изображения строительных элементов и материалов — ГОСТ 2.306—68.
        • Размеры на схеме чертежа — ГОСТ 3458–59.


        Для правильного выполнения чертежа нужно пользоваться обозначениями, указанными в нормативной документации.

        Следует отметить, что заштриховка бетона и бетонных соединений со стальной арматурой в специально разработанной системе проектирования чертежей на компьютере в программе AutoCAD имеет отличия с выполненными чертежами от руки. В них используют специальную заливку элементов с заполнением выбранной области по имеющемуся образцу.

        Правила, предусмотренные основными требованиями стандартов, нужно обязательно соблюдать. Чтобы правильно наносить и понимать указанные размеры, нужно изучить условности, которые установлены ГОСТом 2.307—68. Стоит учитывать, что надписи с пояснениями на чертеж наносят, если используют различные виды бетона и конструкций из него (сборный, монолитный, предварительно напряженный и т. п.). На стройчертежах для бетонных элементов с однородной составляющей, панелей, блоков стен и элементов, которые не нуждаются в выявлении состава, обозначения не применяют.

        ГОСТ Р21.1207-97

        В стандарте, который мы описали выше, не расписаны правила обозначения элементов, которые выполнены из железобетона. Они вынесены в отдельный стандарт, который опубликован под номером Р21.1207-97. В настоящее время этим сборником правил пользуются чаще всего в процессе строительства автомагистралей. Однако правила обозначения железобетонных конструкций применимы и для любого другого строительства, например, частного или многоэтажного дома, коммерческого объекта, промышленного цеха.

        В этом государственном стандарте описано, как правильно обозначать на чертежах асфальт и грунт. Кроме того в нем сказано, что при штриховке бетона, нужно пользоваться пунктирными линиями, размещенными под наклоном. Если следует отметить бетон, который укреплен стальной арматурой, то потребуется чередовать пунктирные линии со сплошными. При этом интервалы между ними должны быть одинаковыми.

        Для того, чтобы показать участки, которые выполнены с помощью железобетона с напряженной арматурой (она имеет улучшенные сгибающие характеристики, поскольку дополнительно нагревается или растягивается в процессе производства), используют также линии под наклоном с одинаковым интервалом, но в этом случае требуется чередовать одну пунктирную с двумя сплошными.

        Обозначения графические материалов на видах

        При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

        Таблица 2.

        Материал

        Обозначение

        1. Металлы

        2. Сталь рифленая

        3. Сталь просечная

        4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

        5. Стекло

        1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

        2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

        3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

        Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

        Таблица 3.

        Материал

        Обозначение

        Сетка
        Засыпка

        Применение блоков из легких ячеистых бетонов

        Блоки из газобетона применяются для возведения новых домов и реконструкции существующих строений. Основное назначение – сооружение наружных и внутренних, несущих и ненесущих стен и простенков зданий.

        Из ячеистых блоков можно возводить несущие стены высотой до 20 м. Однако следует соблюдать ограничение – не более пяти этажей. При этом мансардные и цокольные этажи не учитываются. Этажность не имеет значения, если кладку ведут в домах и сооружениях с несущим железобетонным каркасом.

        Материал можно назвать универсальным: из блоков сооружают высотные дома с жесткими каркасами; их используют для утепления уже существующих стен; из них делают защитные противопожарные ограждения.

        Особую популярность газобетонные блоки приобрели в малоэтажном строительстве благодаря своим основным достоинствам – высокой теплоизоляционной способности и низкой стоимости.

        Газоблоки можно использовать для кладки цоколей, подвальных стен после выполнения защитных мероприятий. Такие стены следует защитить от прямого воздействия влаги. Для защиты рекомендуется использовать герметичные мастики, пленки, краски и другие материалы, которые разрешенны соответствующими ГОСТами.

        Наружные и внутренние стены зданий, опирающиеся на фундаменты, следует укладывать на защитные водоотталкивающие материалы. При монтаже коробки таким способом газобетон полностью сохраняет свои прочностные и теплоизоляционные свойства на протяжении всего срока эксплуатации.

        Рекомендуется также защищать поверхности газобетонных конструкций с помощью гидроизоляции в местах избыточного скопления влаги – в области подоконников, выступающих карнизов, парапетов.

        Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?

        Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.

        Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.

        Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.

        Шаг 3. Запоминаем место положение папки support (поддержка).

        Шаг 4. Открываем ее и копируем туда штриховки.

        Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.

        (У нас случилась накладка, поэтому образца не видно)

        Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…

        Техническое черчение

        Popular

        Основы черчения

        Строительное

        Машиностроительное

        Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону.

        П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46.

        При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения:

        Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52.

        П p и м e ч а н и я.

        1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п.

        2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51).

        3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы».

        4. Допускаются следующие варианты штриховки:

        На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2.

        Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

        Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла.

        При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже.

        Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47).

        Как обозначается на чертежах: особенности составления

        Графически обозначают чертежные сечения для разного типа материалов, чтобы строитель понимал, из какого материала изготовили составную часть детали или изделия. По ГОСТу линии в чертежном официальном документе нужно наносить под углом 45 и 90° к оси и рамке всего чертежа. Штрихуют части сооружений и их деталей в одну сторону для конкретного изделия. Если линия штриховки совпадает с контуром, то меняют угол их выполнения — 30—60°. Фигуры сечения дают общее представление из чего выполнены элементы, поэтому дополнительно описывают сам материал. Полную характеристику прописывают в спецификациях под чертежом или ведомостях.

        Помимо основных требований, стоит учитывать:

        Пояснение основ нормативного документа ГОСТ 21.107—78

        Стандарт отменен, но тем не менее штриховки используют. Основные заключения, которые касаются железобетонных изделий следующие:

        Это означает, что в монолитной плите в большом масштабе на чертеже сечение с расположением арматурных элементов (схематически выполняют кружочками) и бетона без арматуры заштриховывают как бетон. В разрезе по всему зданию арматурную составляющую на сечении плиты не показывают, выполняя как железобетонную часть (сплошная и пунктирная попеременно). Металл не принято заштриховывать, то есть место, где показано армирование частей штриховка не прорисовывается. Линии обозначения и арматуру нельзя выполнять одним видом, так как при прочтении документа штриховку трудно разобрать.

        Общие сведения

        ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
        Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

        Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

        Что представляет собой строительная документация

        Строительная документация состоит из комплекса проектных, сметных, исполнительных и рабочих материалов, составленных на разных стадиях подготовительных работ. Перечислять их полностью нецелесообразно, достаточно усвоить — документов много, все они используются на разных стадиях подготовительных или строительных работ. Здесь имеются графические и текстовые материалы, отображающие архитектурные, инженерно-технические и дизайнерские особенности проекта. Текстовые материалы используются на стадии подготовки и обработки проекта. Рабочие чертежи занимают среди других документов важное место, так как именно по ним проходит процесс реализации проекта — укладки или сборки строительных конструкций.

        Для приведения большого количества документов в порядок создана СПДС (Система Проектной Документации для Строительства). Она устанавливает единые правила оформления и представления данных по имеющемуся проекту. Стандарты СПДС обеспечивают соответствие с другими системами документации (например, с Единой Системой Конструкторской Документации, ЕСКД). Это позволило объединить разрозненные требования и стандарты, исключить множество нормативных расхождений и противоречий.

        Последние нововведения

        В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

        Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

        Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

        На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

        Источник

        Нормативы кладки газобетона

        Газобетон изготавливается в форме штучных изделий:

        • стеновые блоки;
        • U-образные блоки;
        • газобетонные перемычки и перегородки;
        • плиты перекрытия.

        Кладка газоблоков осуществляется по общим правилам, но с учетом специфических особенностей материала. Используются усиливающие элементы на самой кладке, опорные конструкции под перекрытиями. для соединения применяют клеевое или растворное соединение. Первый вариант более трудоемкий, но он обеспечивает отсутствие мостиков холода, которые образуются на толстых растворных швах. Однако, для обеспечения тонкого шва (нормативная толщина составляет 2±1 мм) приходится шлифовать поверхность каждого ряда кладки. Это слишком трудоемкая процедура, но без нее обеспечить тонкошовную кладку невозможно.

        Клей для газобетона выпускается в виде сухой смеси, которую затворяют водой перед использованием прямо на площадке. Есть и другой вариант — полиуретановый клей-пена. Он дороже, но обеспечивает более плотное соединение и не образует мостиков холода. Обычный раствор используется при укладке первого ряда, чтобы имелась возможность выровнять кладку за счет толщины растворного слоя. Можно укладывать на него перегородки из газоблоков, которые не могут образовать мостики холода. Перед нанесением поверхность материала надо увлажнить, чтобы влага из раствора не впитывалась в газобетон.

        Укладка стеновых блоков производится с перевязкой вертикальных швов. Оптимальный вариант — смещение на половину длины блока, минимальный — на 10 см. Для изготовления доборных блоков используется ручной или электрический инструмент.

        Армирование

        По требованиям СП кладку из газобетонных блоков необходимо армировать на каждом метре высоты. В зависимости от размера блоков, это каждый третий или четвертый ряд. Процедура выполняется в несколько этапов:

        • поверхность ряда шлифуется так же, как и перед укладкой очередного ряда;
        • по краям (в 5-7 см от среза блоков) изготавливают две канавки. Для этого используют ручной штроборез. Глубина канавок — 2,5 см;
        • штробы заполняют клеевым составом и погружают в них рифленый арматурный пруток диаметром 8 мм. Пруток должен быть полностью скрыт в штробе;
        • сверху наносят клеевой слой и укладывают следующий ряд блоков.

        Перед укладкой перекрытий устанавливают армпояс. Это ряд U-образных блоков, уложенный по всему периметру наружных и внутренних несущих стен. Он представляет собой сплошной замкнутый лоток, внутрь которого устанавливают арматурный каркас в форме пространственной решетки из 4 рабочих прутков. После этого лоток заливают бетоном вровень с краями и дожидаются, когда материал застынет. Укладывать перекрытие и продолжать работу, не дождавшись набора конструкционной прочности армпояса, запрещается.

        Игнорировать процедуры армирования нельзя. Это станет причиной возникновения трещин и проседания материала в участках опирания перекрытий. Результатом станет разрушение газобетона в наиболее напряженных точках, что рано или поздно приведет к обрушению постройки.

        Техники штриховки и перекрестной штриховки

        Штриховка и перекрестная штриховка — это техники линейного рисования, которые можно использовать для создания текстуры, объема и иллюзии формы и света. Штриховка и перекрестная штриховка, обычно используемая в качестве метода нанесения, когда среда имеет линейный характер, часто используются вместе.

        Обе техники хорошо работают с различными средствами рисования, включая перо и тушь, графит, цветные карандаши и пастель. Штриховку и перекрестную штриховку также можно найти в традиционных методах печати, таких как травление и гравировка.

        Некоторые художники предпочитают использовать штриховку или перекрестную штриховку в конкретном рисунке для создания гармонии. Однако чаще всего эти две техники используются вместе в одном рисунке или картине.

        Хотя с помощью штриховки или перекрестной штриховки на чертеже можно создать различные текстуры, этот метод в основном используется для создания полного диапазона значений. Размещение значений внутри работы приводит к иллюзии формы предмета, а также к иллюзии определенного источника света.

        Штриховка

        Штриховка создается, когда непересекающиеся линии используются для обозначения значения на объекте или вокруг него. Стоимость, добавленная к объекту, зависит от местоположения источника света. Добавляется больше меток в области основной тени и отбрасываемой тени, в то время как в более светлых областях должно быть меньше меток.

        При использовании штриховки нарисованные линии обычно идут в одном направлении и большей частью параллельны друг другу. Иногда линии могут слегка изгибаться или даже сильно изгибаться в зависимости от контуров объекта. Линии такого типа называются поперечными контурными линиями.

        При правильном использовании перекрестные контурные линии могут усилить иллюзию формы, предоставляя зрителю информацию о реальных трехмерных качествах объекта.

        Изменяя частоту использования линий и расстояние между линиями, художник может создать полный диапазон значений рисунка. Предполагая, что художник работает на белой бумаге, большее расстояние между линиями (больше видно бумаги) приведет к более светлым оттенкам на рисунке. Меньшее расстояние между линиями, естественно, приведет к более темным оттенкам на чертеже.

        Перекрестная штриховка

        Когда используется перекрестная штриховка, художник может начать добавлять штриховку, но затем позволить линиям пересекаться друг с другом. Чем больше линии пересекаются друг с другом, тем темнее становится значение.

        Многие художники подходят к добавлению пересекающихся линий как к науке, следуя определенному порядку вертикальных линий, за которыми следуют горизонтальные линии, затем диагональные линии и так далее.

        Этот метод производит очень преднамеренные и контролируемые метки, которые являются очень точными и точными. Другие просто случайным образом пересекают линии, что приводит к «более рыхлому» рисунку. Ни один из способов не лучше сам по себе. Некоторые более свободные подходы лучше подходят для одних предметов, в то время как более жесткие подходы подходят для других предметов.

        Вариации знаков

        Использование штриховки и перекрестной штриховки на чертеже безгранично. Художник может делать отметки любым удобным для него способом.


        Они также могут сочетать линейные техники для создания различных текстур или узоров. Расположение узоров может добавить интерес к рисунку, а также усилить тональные качества.

        Штриховка и перекрестная штриховка карандашом

        Как упоминалось ранее, штриховку и перекрестную штриховку можно использовать для нанесения различных материалов. Он не ограничивается только рисованием пером и тушью.

        Когда техника используется с графитным карандашом, давление становится фактором развития значений. Шириной и текстурой линии можно легко управлять.

        Как и в случае с любым рисунком или картиной, необходимо учитывать поперечные линии контура предмета. Наносимые знаки должны подразумевать форму предмета, а это значит, что они должны указывать или подразумевать поперечные контуры формы.


        Чтобы предложить невидимые перекрестные контуры, нам нужно применить штриховку и перекрестную штриховку в соответствии с формой. Это будет серия меток, которые «обтекают» форму.

        Следующий набор линий должен продолжить развитие поперечных контуров.

        Это развитие продолжается с каждым набором последующих добавляемых строк.

        Направление, частота и ширина линий на усмотрение художника. В конечном счете, знаки должны способствовать иллюзии формы. Неспособность передать поперечные контуры предмета приведет к плоскому рисунку.

        Если вы хотите испытать себя в рисовании линий, выбирайте предметы, которые являются органическими по своей природе. Геометрические объекты легче обрабатывать штриховкой и перекрестной штриховкой, но органические формы требуют дополнительных навыков.

        Дополнительные уроки, которые вам понравятся…

        Патентные рисунки: когда и где использовать штриховку и штриховку

        Согласно Ведомству США по патентам и товарным знакам (USPTO), необходимо прикладывать рисунки к заявке на патент, если они улучшить понимание предмета изобретения. Чертежи, прилагаемые к заявке, должны отображать все признаки изобретения, упомянутые в формуле изобретения. Среди различных техник, используемых при подготовке рисунков, штриховка является наиболее важной. Иллюстраторы используют эту технику для создания эффектов затенения с помощью близко расположенных параллельных линий.

        В следующей статье мы расскажем, когда и где нужно использовать штриховку в патентных чертежах.

        Содержание

        Актуальность методов штриховки и штриховки

        Патентные рисунки — это иллюстрации, помогающие лучше понять изобретения. Несколько чертежей вместе с подробным описанием составляют полную патентную заявку, приемлемую для патентного ведомства.

        Хотя иллюстраторы патентов тщательно подходят к созданию рисунков, иногда эти иллюстрации все же отклоняются. Одной из наиболее распространенных причин этого является прямое производство, то есть подготовка цветных рисунков или изображений, которые не разрешены большинством патентных ведомств. Сложные графики с несколькими кривыми, полосами разного цвета и даже секущими частями, которые представлены неправильно, приводят к таким отказам от рисования. Помимо этого, чертежи низкого качества, из-за которых трудно различать формы видов, также приводят к отклонению чертежей.

        Чтобы различать поверхности и материал деталей и понимать внешний вид детали, вы можете использовать методы штриховки и затенения. Эти методы помогают различать цвет, а также форму частей изобретения.

        Что такое штриховка?

        Штриховка — это метод, который можно использовать в патентном чертеже для отображения поперечных сечений, материалов, текстур и теней. Он в основном используется для создания тональных эффектов путем создания параллельных линий, наклонных линий, точек и различных узоров.

        Когда и где использовать штриховку?

        Хотя техника штриховки может использоваться как в технических чертежах, так и в патентных чертежах, в основном она используется в технических чертежах. В случае дизайнерских рисунков он используется для отображения текстуры.

        В вспомогательных чертежах
        • Для видов в поперечном сечении – Цель отображения штриховки состоит в том, чтобы сообщить исследователю, где именно воображаемая секущая плоскость разрезает материал объекта, когда она разрезает/проходит через объект .Если вы не покажете вид поперечного сечения с правильным образцом штриховки, это может вызвать путаницу и привести к отклонению. Дополнительные сведения об отклонениях на основе шаблонов штриховки см. в этой статье.

        Рис. 1. Неправильный вид в поперечном сечении                  Рис. 2. Правильный вид в поперечном сечении с использованием образца штриховки

        Давайте рассмотрим два рисунка (выше), чтобы понять, как использовать штриховку на вспомогательных чертежах. На рис. 1 поперечный разрез не имеет штриховки. В результате экзаменатор может запутаться, является ли это видом в поперечном сечении или фактической формой готовой детали. В то время как на рис. 2 используется образец штриховки, который является правильным способом отображения поперечного сечения на вспомогательных чертежах.

        • Для обозначения различных цветов — В патентных чертежах на полезную модель нельзя использовать цветные рисунки в соответствии с патентными правилами. В таких случаях следует использовать образцы штриховки, чтобы показать разные цвета, особенно на графиках.
                                    Рис. 3. Неправильный рисунок                    Рис. 4. Правильный рисунок с использованием образца штриховки На рис. 3 график имеет разные цвета для отображения статистики. Этот рисунок обязательно будет отклонен, поскольку цветные изображения/рисунки не допускаются в соответствии с патентными правилами. В то время как на рис. 4 различные углы или типы штриховки используются для отображения статистики и их соответствующих цветов. Это правильный способ отображения цветного графика на вспомогательных чертежах.

        В дизайнерских чертежах

        Вы можете использовать штриховку для отображения текстуры или материала продукта в дизайнерских чертежах. По сути, вы можете использовать различные типы люков, чтобы показать текстуру ткани, такой как липучка и кожа. Например, на рис. 5 штриховкой показан тканевый материал сумки.

        Рис. 5: Штриховка для отображения текстуры сумки

        Что такое штриховка?

        Затенение — это метод, который используется для визуального определения объекта для лучшего понимания орнамента. Например, мы используем затенение для отображения глубины детали, круглых форм, 3D-эффектов в 2D-проектах, контуров и т. д. Правильное затенение в патентных иллюстрациях устраняет вероятность путаницы и отклонения со стороны патентных экспертов.

        В следующем разделе мы обсудим два основных типа штриховки на патентных чертежах — пунктирную и линейную.

        Типы затенения и их применение

        • Линейное затенение

        Линейное затенение можно использовать для отображения поверхностей на патентных чертежах. Этот тип затенения может быть плоским, изогнутым или конусообразным. Толщина линии (толщина линии) штриховой линии должна быть меньше толстой линии товара. Толстая линия — это крайняя линия или кривизна детали, вес или толщина линии которой больше, чем у остальных линий.

        Рис.6: Различные типы линейного затенения в изделии
        • Пунктирное затенение

        Пунктирное затенение можно определить как создание узора, имитирующего различные степени затенения с помощью крошечных точек.
