Штриховка на чертежах гост: Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей – закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

Вернуться к оглавлению

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

• бетон – пунктирные штрихи;
• армированный бетон – чередующиеся сплошные и прерывающиеся линии;
• железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

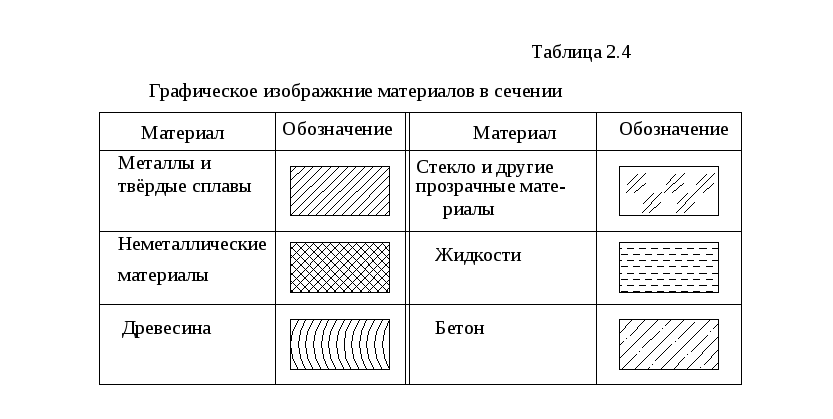

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

ГОСТ 2.306-68*. ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах

Правила штриховки

1. Тип штриховых линий в сечении детали или другого изделия зависит от материала по которому проходит секущая плоскость (рисунок 6.1).

Рисунок 6.1

Примечания:

Деталь (ГОСТ 2.101 – 68) – это изделие, состоящее из однородного материала без применения сборочных операций.

Чертеж детали– документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

1. Шаг штриховки – расстояние между параллельными штриховыми линиями, в зависимости от размеров сечения выбирается в пределах 1-10 мм.
2. На одном чертеже на всех разрезах и сечениях одной детали шаг и угол штриховых линий одинаковы и неизменны.
3. На сборочном чертеже (чертеж узла, состоящего из 2 и более деталей) каждая из деталей на всех изображениях имеет неизменный, отличный от других деталей, шаг и угол штриховых линий (один из параметров – шаг или угол – может совпадать с параметрами другой детали).
4. На вырезах в аксонометрии штриховые линии должны быть параллельны диагоналям вписанных в плоскости π1, π2, π3. квадратов. Т.о. направление штриховых линий зависит от вида аксонометрической проекции (рисунок 6.2).

Прямоугольная изометрия Прямоугольная диметрия

Рисунок 6.2

1. Условные обозначения и упрощения на чертежах

При выполнении различных изображений предмета, согласно ГОСТ 2.305—68, рекомендует применять некоторые условности и упрощения, которые, сохраняя ясность и наглядность изображения, сокращают объем графических работ.

Если вид, разрез или сечение являются фигурами симметричными, то можно вычерчивать только половину изображения до осевой линии или немного более половины изображения, ограничивая его волнистой линией (рисунок 7.1).

Рисунок 7.1

Допускается незначительную конусность или уклон изображать увеличенными. На тех изображениях, где уклон или конусность отчетливо не выявляется, проводят только одну линию, соответствующую меньшему размеру элемента с уклоном (рисунок 7. 2,а) илименьшему основанию конуса (рисунок 7.2, б).

Такие элементы детали, как спицы, тонкие стенки, ребра жесткости показывают в разрезе незаштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны такого элемента (рисунок 7.3). Если в подобных элементах имеется отверстие или углубление, то делают местный разрез (рисунок 7.4, а).

Примечание. При изображении соединений деталей в разрезах показывают нерассеченными непустотелые валы, рукоятки, винты, болты, шпильки, шпонки, заклепки, спицы, ребра жесткости, если секущая плоскость совпадает с плоскостью симметрии этих элементов. Шарики всегда

изображают нерассеченными.

Рисунок 7.4

Отверстия, расположенные на круглом фланце и не попадающие в секущую плоскость, можно показывать в разрезе так, словно они находятся в секущей плоскости (рисунок 7.4, б).

Если предмет имеет несколько одинаковых, равномерно расположенных элементов, то на изображении этого предмета полностью показывают один-два таких элемента, а остальные элементы показывают упрощенно или условно (рисунки 7. 5, 7.6).

Рисунок 7.5 Рисунок 7.6

Если предмет имеет несколько одинаковых элементов, равномерно расположенных на одной окружности, а форма детали отображается лишь одним изображением, то на изображении этого предмета полностью показывают один такой элемент и его размерное число сопровождают соответствующей надписью с указанием количества этих элементов (рисунок 7.7).

Рисунок 7.7

Если при выполнении разреза элементы (отверстия, выступы, спицы и т.п.), равномерно расположенные на одной окружности и не попадают в секущую плоскость, то их допускается вводить в разрез, мысленно повернув до совмещения с секущей плоскостью (рисунок 7.8). Если маховики, шкивы и т.п. детали имеют нечетное количество спиц, то при любом расположении секущей плоскости в разрез вводятся две спицы (рисунок 7.9).

Рисунок 7.8 Рисунок 7.9

На видах и разрезах допускается упрощенно изображать проекции линий пересечения поверхностей, если не требуется точного их построения. Например, вместо лекальных кривых проводят дуги окружности и прямые линии (рисунок 7. 10)

Рисунок 7.10

Плавный переход от одной поверхности к другой показывают условно (рисунок 7.11)

Рисунок 7.11

Для выявления формы отверстия в ступице шкива, маховика или зубчатого колеса допускается вместо полного изображения детали давать лишь контур отверстия (рисунки 7.12, 7.13).

Рисунок 7.12 Рисунок 7.13

studfiles.net

Вопрос 5. Какие штриховки в Автокаде соответствуют ГОСТу?

В AutoCAD встроено очень много штриховок, но чаще всего используют те, которые соответствуют ГОСТу. Рассмотрим на примере несколько из них.

Например, образец ANSI 36 используют для штриховки бетона.

Для штриховки железобетона используют образец ANSI 35.

Для кирпича используют штриховку образца ANSI 32.

Чертежник — Нанесения штриховки на чертежах

Книга «Черчение»

330 стр. | .djvu | 73.38 мб

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 45* к линии контура	Рисунок 2. Штриховка под углом 45* к оси
Рисунок 3. Штриховка под углом 45* к рамке чертежа

Если линии штриховки, приведенные к линии рамки чертежа под углом 45*, совпадают с линиями контура или осевыми линиями, то вместо угла 45* следует брать угол 30* или 60* (рис. 4 и 5).Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Рисунок 4. Штриховка под углом 30* к рамке чертежа

Рисунок 5. Штриховка под углом 60* к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15* — 20* к линиям большей стороны контура сечения.

Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадей

Штриховка всех обозначений в этом случае выполняется от руки.

Рисунок 8. Штриховка узких и длинных площадей

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.12).

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

Рисунок 13. Образец штриховки больших площадей

4erteznik.ucoz.ru

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)
Рисунок 1. Штриховка под углом 450 к линии контура	Рисунок 2. Штриховка под углом 450 к оси

ГОСТ 21.204-93: Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

Дата введения 1 сентября 1994 г.

Область применения

Настоящий стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений (в т.ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения.

Нормативные ссылки

ГОСТ 2.303-68 ЕСКД. Линии

ГОСТ 2.749-84 ЕСКД. Элементы и устройства железнодорожной сигнализации, централизации и блокировки

Общие положения

3.1. Проектируемые здания, сооружения, инженерные сети, транспортные устройства, элементы озеленения и благоустройства (далее — элементы генеральных планов и сооружений транспорта) изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом. Существующие элементы генеральных планов и сооружений транспорта, а также используемые на чертежах условные сокращенные наименования материала покрытий, дорог, отмосток, тротуаров и т. п. выполняют в соответствии с «Условными знаками для топографических планов масштабов 1:5000, 1:1000, 1:500» *.

3.2. Изображения проектируемых наземных и надземных зданий, сооружений, инженерных сетей и транспортных устройств выполняют сплошной толстой основной линией, подземных — штриховой толстой линией по ГОСТ 2.303.

Границу изменения покрытия наносят пунктирной линией, по обе стороны которой указывают сокращенное наименование материала покрытия.

3.3. Элементы генеральных планов и сооружений транспорта, подлежащие разборке или сносу, изображают в соответствии с рисунком 1.

Здания и сооружения, подлежащие реконструкции, изображают в соответствии с рисунком 2.

«Рисунок 1. Элементы генеральных планов и сооружений транспорта, подлежащие разборке или сносу»

«Рисунок 2. Здания и сооружения, подлежащие реконструкции»

3.4. Условные графические обозначения и изображения выполняют в масштабе чертежа с учетом рекомендуемых размеров, приведенных в таблицах в миллиметрах.

3.5. Условные графические обозначения проектируемых устройств железнодорожной сигнализации, централизации и блокировки принимают по ГОСТ 2. 749.

3.6. Примененные условные графические обозначения и изображения, не вошедшие в настоящий стандарт, следует пояснять на чертежах.

Условные графические обозначения границ территорий

Условные графические обозначения границ территорий выполняют в соответствии с таблицей 1.

Таблица 1

«Таблица 1. Условные графические обозначения границ территорий»

Вопрос 6. Как добавить штриховку в Автокад, если нету нужной?

Разберем на примере дерева. К сожалению, в программе AutoCAD нету образца штриховки дерева. Поэтому следует добавить ее самостоятельно, это сделать очень легко.

Шаг 1. Открываем глобальные параметры программы. Кликаем на пустое место правой кнопкой мышки. Выбираем команду “параметры”.

Шаг 2. Кликаем на “плюс” напротив слов “Путь доступа к вспомогательным файлам”.

Шаг 3. Запоминаем место положение папки support (поддержка).

Шаг 4. Открываем ее и копируем туда штриховки.

Шаг 5. Без перезагрузки программы, создаем новый прямоугольник и ищем наш образец дерева в самом низу списка. Запомните, новые образцы, которые Вы будете загружать ВСЕГДА попадают в конец списка всех образцов, поэтому придется немного помотать вниз.

(У нас случилась накладка, поэтому образца не видно)

Шаг 6. В итоге, штриховка “дерево” будет выглядеть вот так…
