Как правильно штробить стены под проводку?
Со штроблением стен приходится сталкиваться при прокладке проводки или ее замене, также штробят стены если необходимо установить новые розетки и спрятать провода в стену. Рассмотрим основные правила и способы штробления с применением различного инструмента.
Основные правила штробления стенПеред началом работ необходимо представить и нарисовать план электрической разводки — где будут находиться выводы освещения, выключатели и розетки. К тому же необходимо учесть материал стен и то, каким способом штробление будет производиться. Все основные правила проведения работ можно найти в документе СНиП 3.05.06-85, из которого можно отметить следующие основные моменты:
- Штробление обязательно должно производиться параллельно конструкции здания, за исключением являются наклонные стены.
- Сведите к минимуму повороты штробы от коробки распределителя до розеток и выключателей. Для этого следует ограничиться одним углом перехода от вертикали к горизонтали.
- Вертикальная штроба должна находиться на расстоянии в 10 сантиметров от всех стеновых проемов и углов. От газовой трубы она должна быть сделана не менее чем в 40 сантиметрах.
- Горизонтальное штробление можно производить на расстоянии не более чем в 15 сантиметров от плит перекрытия.
- Запрещается штробить горизонтальные борозды в несущих конструкциях.
- По завершению создания плана проводки по правилам, можно приступать к работе.
Перед тем как приступать к штроблению, необходимо нанести разметку от распределительной коробки до предполагаемых мест нахождения выключателей, розеток и мест вывода освещения. После этого проверьте не находится ли скрытая проводка по маршруту штробы. Это можно сделать при помощи детектора скрытой проводки.
Чтобы исключить попадание пыли в другие помещения завесьте дверные проемы строительной пленкой или увлажненной тканью.
Штробление стен своими руками можно производить, используя следующий инструмент: перфоратор, болгарка, штроборез и зубило.
Для штробления перфоратором следует применять следующие насадки: лопатка, широкий и короткий бур. Первоначально по всей длине намеченных линий проделываются отверстия глубиной в 2.5 сантиметра с шагом в 1-1.5 сантиметра. После чего, при помощи лопатки, можно приступать к штроблению. Следует отметить, что лопатку не стоит ставить поперек линии штробы, чтобы не захватить лишнее.
Если у Вас еще нет перфоратора и Вы только задумываетесь о его покупке, советуем при выборе обратить внимание на устройства с функцией реверса (обратного хода). Пусть и не часто, но возникает ситуация, когда бур (в особенности длиной более 400 мм) застревает в бетоне. Для этого как раз и пригодится инструмент с обратным ходом.
Штробление стен болгаркойЕсли использовать для работы УШМ, то необходимо заранее позаботиться о наличии алмазного диска, который с легкостью справится с кирпичными и бетонными стенами.
Первым делом, делаются два параллельных пропила по всей намеченной длине. После чего, при помощи зубила или перфоратора, удаляется весь материал находящийся между этими пропилами. Такой способ аккуратен и будет уместен там, где необходимо максимально сохранить целостность штукатурки. Также, при штроблении стен болгаркой скапливается большое количество пыли. Чтобы избежать этого вам понадобится помощник, который будет собирать ее при помощи пылесоса. Пылесос лучше выбрать промышленный, так как пыли будет очень много.
Штроборез – специально спроектированный инструмент, представляющий собой болгарку с двумя режущими дисками, в которой можно регулировать расстояние между ними. Оба круга штробореза закрыты специальными кожухами, с помощью которых можно регулировать глубину реза. К тому же, штроборезы обладают отводом для подключения пылесоса. С его помощью можно создать идеально ровные срезы без пыли. Оставшийся материал между резами следует удалить при помощи зубила или перфоратора.
Сначала при помощи зубила отмечаются углубления по краям будущей штробы. Далее установив зубило поперек выбивается часть стены на небольшую глубину. По завершению производится углубление штробы на необходимую глубину. Однако данный способ не подходит для бетонных стен — они требуют более серьезного оборудования.
По окончанию работ борозды очищаются пылесосом и грунтуются. После чего прокладываются и закрепляются кабеля. Когда кабель уложен, штробу заделывают — это можно сделать с помощью гипса, штукатурки или шпаклевки.
Штробление стен под проводку: инструменты, правила
Один и распространенных способов монтажа электропроводки — скрытый. Это когда провода и кабели укладываются канавки, сделанные в стене, полу. Процесс проделывания канавок называют штроблением, а сими канавки — «штроба» или «шраба». Как правильно делать штробление стен под проводку, по каким правилам, какой использовать инструмент, и поговорим дальше.
Содержание статьи
Правила штробления
Укладка проводки в штробу относится к закрытому способу монтажа. Оставшееся отверстие затем заделывается вровень со стеной, после чего наносятся отделочные материалы. То есть, потом сложно определить, где именно проходит проводка. С точки зрения эстетики это хорошо, но вот с практической точки зрения несет явные неудобства: при работах связанных со сверлением отверстий в стенах приходится учитывать, что где-то там находится проводка. Найти ее можно с помощью специальных детекторов проводки, но и сама прокладка должна быть предсказуемой. Для этого разработали ряд правил, которых надо придерживаться и в квартирах и в домах:
Это общие правила, которые касаются штробления стен под проводку.
Инструмент для штробления и техники выполнения
Есть дедовский метод — зубило и молоток, который не требует электричества, но занимает много времени и сил. Ударами по зубилу его острие вгоняют в стену, отковыривая некоторую часть материала.
Затем процесс многократно повторяется. Скорость прокладки штробы таким способом очень низкая. Его более-менее успешно можно использовать при штроблении штукатурки. С любыми другими материалами будут большие проблемы.
Быстрее работа пойдет с электроинструментом:
- Оптимальный вариант — штроборез. Это специальный инструмент с двумя пильными дисками, выставляя которые задают параметры штробы. То есть, за один проход получаете две параллельные линии в стене. Между ними остается некоторое количество материала, но он потом довольно легко выбивается перфоратором со специальной насадкой — лопаткой. Преимущество работы с штроборезом — ровная штроба, отсутствие пыля, так как предусмотрена возможность подключения промышленного пылесоса. Недостаток — оборудование это очень дорогое, так что для разовых работ его приобретать не стоит. Выход — взять на прокат в специализированном магазине.
- Ручная циркулярная пила, угло-шлифовальная машинка (УШМ) или болгарка. Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
- Перфоратор. Этот инструмент используется обычно на завершающей стадии — между двух проложенных штроб материал удаляют или зубилом, или перфоратором с лопаткой. Можно, конечно сразу по намеченной линии откалывать куски стены, но при этом канавка получится кривой. Если вас это не пугает, можно работать так.
Сначала делают параллельные канавки, затем середину удаляют
- Дрель. Это не самый лучший способ, но лучше чем штробить вручную зубилом. По намеченной линии насверливают недалеко друг от друга ряд отверстий большого диаметра. Большой глубины тут не требуется — не более 20 мм, так что времени много не занимает. Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.
Сделать распилы в стене можно и этим инструментом, но работать с ним на бетонной или кирпичной стене очень опасно. Любая неоднородность разрезаемого материала — камень, металл, пустоты — может привести к тому, что инструмент сорвется. При этом очень велика вероятность нанесения серьезной травмы. При работе с деревянными поверхностями лучше воспользоваться ручной дисковой пилой.
Полученную цепочку отверстий при помощи перфоратора или зубила и молотка превращают в канавку.Это все способы, которые применяют для штробления стен под проводку в бетонных или кирпичных стенах. При необходимости сделать канавки в древесине или пенобетоне есть определенные отличия.
Чем делать штробы в древесине
В принципе, можно работать всеми описанными выше инструментами, кроме перфоратора. Основное отличие — вместо долота используют стамески, но сама суть работы остается той же. Сначала делают два параллельных пропила, а древесину между ними удаляют стамеской. Но кроме этих инструментов есть еще несколько специфических:
Так что для штробления в древесине возможностей больше. В данном случае, если есть один из этих инструментов, лучше работать им — они предназначены для дерева и наиболее удобны.
Чем проделать канавки под проводку в газобетоне
При кладке стен из газобетона или пенобетона, их приходится армировать.
Арматуру укладывают в прорезанные канавки — штробы. Для этого есть специальный штроброез для газобетона. Это металлическая труба с ручкой и выступом на другом конце.
Процесс очень прост — надо тянуть инструмент, прижимая его к поверхности. Пено- газобетон легко поддается обработке, потому сложностей не возникает. Можно, конечно использовать циркулярку или УШМ, но пыли при этом будет в разы больше, что в помещении не радует.
Штробление стен из кирпича
Если речь идет о прокладке проводки в доме, где еще не проводились отделочные работы, то обычно на кирпичных стенах штробу не делают. Поверх стены закрепляют плоский кабель с жилами нужного сечения, который затем закрывается штукатуркой. Обычно она имеет толщину не менее 3 см, чего более чем достаточно для прокладки кабелей 3*2,5 или 3*4. Большие все равно редко используются.
Штрабы в кирпиче делать прощеЕсли же по каким-то причинам вас такой вариант не устраивает или хотите проложить кабели в гофрошланге, штробление стен под проводку происходит точно также и теми же инструментами что и для бетона.
С той лишь разницей, что режется кирпич проще и быстрее.
Можно ли штробить несущие стены
По идее, при ремонте электропроводки в квартире, необходимо заказывать проект. При его разработке учитывается наличие и расположение несущих стен, и возможности прокладки в них штраб. В результате выдается план, на котором точно указано где и что надо прокладывать, какой ширины и глубины должна быть каждая канавка. Остается только выполнить все в точности.
По готовому проекту штробление стен под проводку делать безопасноЕсли вы переживаете, насчет того, чтобы не повредить несущие стены во время работ, подайте запрос на разрешение в УК. Они должны поднять документы и посмотреть, насколько велик запас прочности в вашем доме. Скорее всего, разрешение дадут.
Но так мало кто делает. В основном рисуют план (если рисуют), потом его переносят на стены, и начинают работы. Если штробление стен под проводку проводится в таком порядке, в несущих стенах не делают канавки более 20 мм глубины и ширины и просто надеются, что ничего не повредят.
Штробление стен под проводку: порядок и техника безопасности
Так как прокладка проводки должна проводится по определенным правилам (описаны выше), то сначала стоит нарисовать план, продумать размещение всех розеток, выключателей. Желательно план рисовать в масштабе, делать это можно в специальных программах для черчения схем, а можно — на бумаге. Потом на стены переносятся точки, где устанавливаются розетки, выключатели, люстры, бра, распаечные коробки. После этого их соединяют в единую систему системой линий, по которым затем прокладывают штробы. После этого при помощи детектора проводки проверяете нет ли под проложенными трассами уже действующей проводки (если делаете ремонт), при необходимости вносите коррективы. Только после этого собственно начинается штробление стен под проводку.

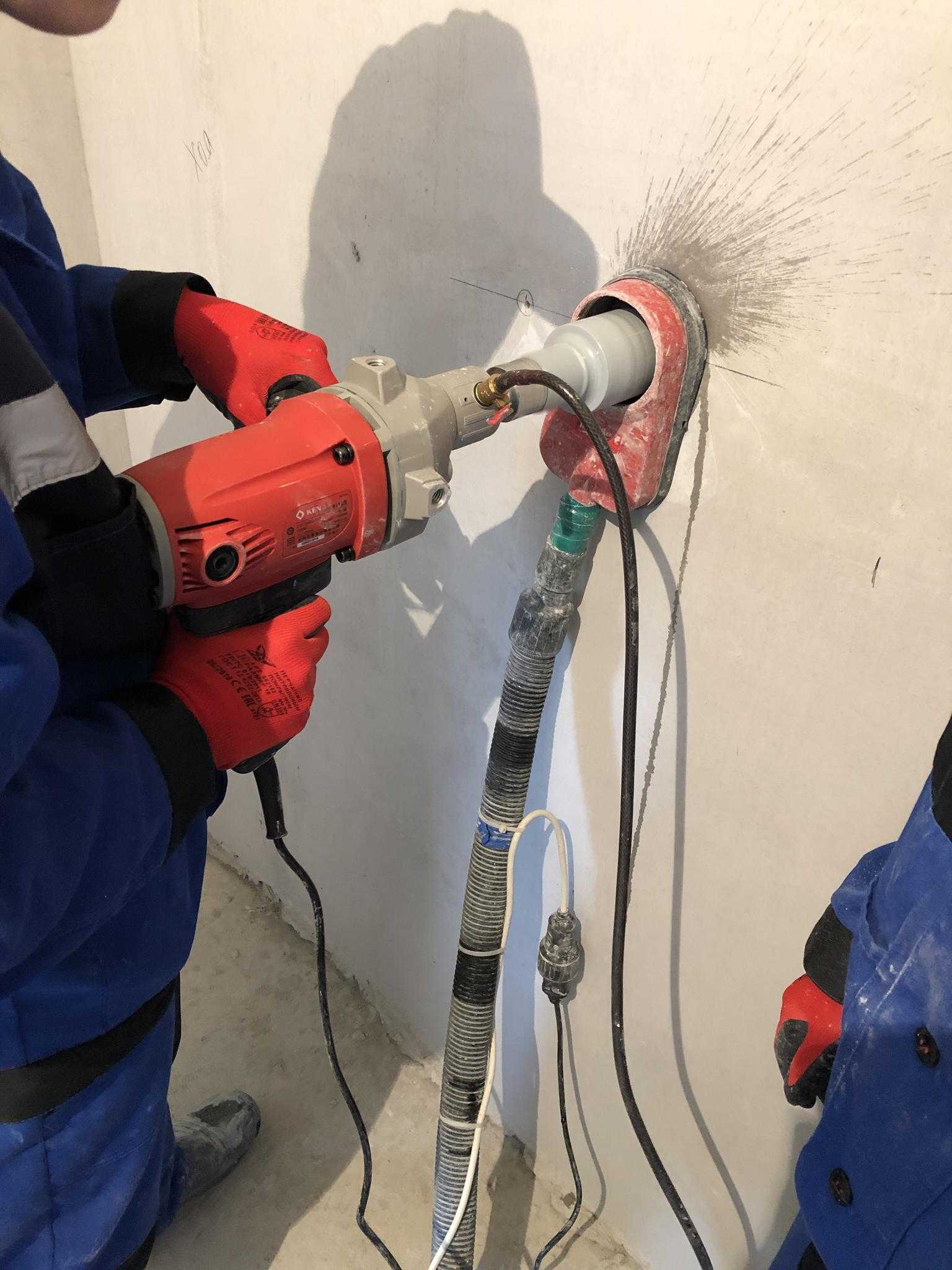

Сначала можно при помощи дрели и специальной насадки — коронки подходящего диаметра — насверлить отверстия под установку подрозектриков и монтажных коробок. Потом можно приступать к штроблению.
Но стоит помнить, что проделывать канавки под проводку в стенах из кирпича, бетона, древесины — дело пыльное и шумное. Потому работать надо в отведенные для шумных работ часы — днем, в будни, с перерывом на обед — могут отдыхать маленькие дети.
Штробить стены надо в респираторе и защитной одеждеПеред началом работ в конкретном помещении, вход желательно завесить мокрой тканью — меньше будет лететь пыль. Работать надо в респираторе и очках, а лучше — надеть защитный щиток, который закроет все лицо (но от респиратора не отказывайтесь). Также стоит надеть плотную одежду, закрывающую руки и ноги — при работе отлетают частицы материала стен, и самые мелкие довольно ощутимо секут кожу, а глаза могут повредить серьезно.
Это основные правила безопасности при штроблении стен под проводку, но не стоит забывать еще и о правилах работы с электроинструментом, особенно таким, как УШМ и ручная циркулярная пила.
Еще один совет: после того, как развели проводку, тщательно измерьте все расстояния и нанесите их на план.
Он пригодится вам во время ремонта или если будет необходимо что-то прибить/повесить в тех местах, где может проходить проводка.
Как прорыть траншею через канаву, чтобы закопать линию электропередач? | Среда обитания всех вещей
Баркер
Хороший 3-летний олень
- #1
Через несколько недель я закрою свою первую покупку земли, и после закрытия я буду строить дом. Мне нужно провести линию электропередач обратно к трансформатору на моей строительной площадке, но для этого мне нужно пересечь небольшую канаву.
В канаве, кажется, всегда течет вода, поэтому я ломаю голову над тем, как прорыть траншею через канаву, чтобы закопать линию. Электрическая компания запрашивает траншею шириной 12 дюймов и глубиной 36 дюймов для прокладки трубопровода на месте. Я планирую арендовать траншеекопатель, но не могу придумать эффективный способ пересечь канаву. Есть идеи?
йодержак
5-летний олень +
- #2
Я прокладываю дорогу и запускаю электроэнергию под землей примерно на 1/4 мили для моего нового домашнего прицела. Поговорите с энергетической компанией. Они вышли, чтобы дать мне совет и спецификации для рытья траншей.
Мне не нужно пересекать воду, которая стоит или течет круглый год, как вам, но я уверен, что у энергетической компании будут не старые советы, а стандарты. Вероятно, они часто сталкиваются с проблемой. У них есть машины, которые они используют для прокладки кабеля под землей. Я предполагаю, что вы прокопаете траншею глубоко с обеих сторон, а затем используете одну из этих машин, чтобы пробурить ее, но это всего лишь предположение.
Спасибо,
Джек
Баркер
Хороший 3-летний олень
- #3
Хорошая идея. Я посмотрю, есть ли у них техническая помощь, которая может посоветовать мне, что делать.
микмазе
5-летний олень +
- #4
выкопайте глубокое место над пересечением канавы, где вы хотите закопать кабель, отведите всю воду так, чтобы она попала в глубокое место, вставьте большой всасывающий патрубок водяного насоса в глубокое место, запустите насос. когда вся вода будет проходить через насос, выкопайте канаву и опустите трубу для провода. закопайте и выключите насос.
Баркер
Хороший 3-летний олень
- #5
Спасибо, отличная идея.
микмазе сказал:
выкопайте глубокое место над пересечением канавы, где вы хотите закопать кабель, отведите всю воду так, чтобы она попала в глубокое место, вставьте большой всасывающий патрубок водяного насоса в глубокое место, запустите насос. когда вся вода будет проходить через насос, выкопайте канаву и опустите трубу для провода. закопайте и выключите насос.
Нажмите, чтобы развернуть…
олень1
5-летний олень +
- #6
Вам нужно будет высушить место настолько, чтобы можно было проехать траншеекопателем. После откачки вы сможете пройти немного меньше или даже проложить траншею между двумя листами фанеры. Вы прокладываете трубопровод? потяните кабелепровод назад. Не так уж сложно протянуть провод через кабелепровод. Сосите веревку, затем потяните веревку, смажьте кабель, но это зависит от того, как далеко
Глава 38: Методы прокладки проводки, 2015 г. Код жилого дома штата Вирджиния
arrow_whiteCreated with Sketch.CODESКодекс жилого района Вирджинии 2015 г. схемы электроснабжения и распределения. (300.1)
E3801.2 Допустимые методы подключения
Допустимые методы подключения для электрических установок перечислены в таблице E3801.2. Одиночные проводники должны использоваться только в тех случаях, когда они являются частью одного из признанных методов проводки, перечисленных в таблице E3801.
2. Используемые в этом коде аббревиатуры типов методов подключения должны соответствовать указанным в таблице E3801.2. [110,8, 300,3(А)]
| ДОПУСТИМЫЙ МЕТОД ПРОВОДКИ | ОБОЗНАЧЕНИЕ СОКРАЩЕНИЕ |
| Бронированный трос | АС |
| Электрические металлические трубки | ЕМТ |
| Электрические неметаллические трубки | ЛОР |
| Гибкий металлический рукав | ФМС |
| Промежуточный металлический рукав | ИМС |
| Влагонепроницаемая гибкая трубка | ЛФК |
| Кабель в металлической оболочке | МС |
| Кабель в неметаллической оболочке | НМ |
| Жесткая труба из поливинилхлорида (тип PVC) | РНК |
| Жесткий металлический рукав | РМЦ |
| Кабель сервисного входа | СЕ |
| Поверхностные направляющие | СР |
| Подземный питающий кабель | УФ |
| Подземный кабель | ИСПОЛЬЗОВАНИЕ |
E3801.
3 Проводники цепиВсе проводники цепи, включая заземляющие проводники оборудования и соединительные проводники, должны находиться в одном и том же кабелепроводе, траншее, кабеле или шнуре. [300.3(B)]
E3801.4 Применение методов подключения
Методы подключения должны применяться в соответствии с таблицей E3801.4. (Глава 3 и 300.2)
| ДОПУСТИМЫЕ ПРИМЕНЕНИЯ (применение разрешено, если оно отмечено буквой «A») | АС | ЕМТ | ЛОР | ФМС | IMC RMC RNC | ЛФК а, г | МС | НМ | СР | SE | УФ | ПРИМЕНЕНИЕ |
| Услуги | — | А | А ч | А и | А | А и | А | — | — | А | — | А |
| Питатели | А | А | А | А | А | А | А | А | — | А б | А | А б |
| ответвления | А | А | А | А | А | А | А | А | А | А с | А | — |
| Внутри здания | А | А | А | А | А | А | А | А | А | А | А | — |
| Влажные места, подверженные воздействию солнечных лучей | — | А | А ч | — | А | А | А | — | — | А | А и | А и |
| Влажные места | — | А | А | А д | А | А | А | — | — | А | А | А |
| Встраивается в несгораемый бетон в сухом месте | — | А | А | — | А | А и | — | — | — | — | — | — |
| В нешлаковом бетоне, контактирующем с маркой | — | А ф | А | — | А ф | А и | — | — | — | — | — | — |
| Встраивается в штукатурку, не подвергается воздействию влаги | А | А | А | А | А | А | А | — | — | А | А | — |
| Встраивается в кирпичную кладку | — | А | А | — | А ф | А | А | — | — | — | — | — |
| В пустотах и ячейках каменной кладки, подверженных воздействию влаги или ниже уровня земли | — | А ф | А | А д | А ф | А | А | — | — | А | А | — |
| Заглубляется в пустоты каменной кладки | А | — | — | А | — | А | А | А | — | А | А | — |
| В пустотах и ячейках кладки, не подверженных сырости | А | А | А | А | А | А | А | А | — | А | А | — |
| Открытая трасса | А | А | А | А | А | А | А | А | А | А | А | — |
| Открытая трасса, подверженная физическому повреждению | — | — | — | — | А г | — | — | — | — | — | — | — |
| Для прямого захоронения | — | А ф | — | — | А ф | А | А ф | — | — | — | А | А |
Для СИ: 1 фут = 304,8 мм.
- Водонепроницаемая гибкая неметаллическая труба без внутренней арматуры в стенке трубы не должна превышать 6 футов в длину. Кабель типа USE
- нельзя использовать внутри зданий.
- Заземляющий проводник должен быть изолирован.
- Тип проводников должен быть утвержден для влажных помещений, а установка должна предотвращать попадание воды в другие каналы.
- Должен быть указан как «устойчивый к солнечному свету».
- Металлические направляющие должны быть защищены от коррозии и одобрены для применения. Алюминий RMC требует утвержденной дополнительной защиты от коррозии.
- RNC должен быть Приложением 80.
- Должен быть указан как «устойчивый к солнечному свету» при воздействии прямых солнечных лучей.
- Кабелепровод не должен превышать 6 футов в длину.
- Влагонепроницаемый гибкий неметаллический кабелепровод разрешается помещать в бетон, если он указан для прямого заглубления, и используются только прямые соединители, указанные для использования с LFNC.
- Во влажных помещениях при любом из следующих условий:
- Металлическое покрытие не пропускает влагу.
- Под металлическим покрытием предусмотрена свинцовая оболочка или влагонепроницаемая оболочка.
- Изолированные проводники под металлическим покрытием предназначены для использования во влажных помещениях, а металлическая оболочка снабжена коррозионностойкой оболочкой.
E3802.1 Требования к установке и поддержке
Методы проводки должны быть установлены и поддерживаться в соответствии с таблицей E3802.1. (Глава 3 и 300.11)
| ТРЕБОВАНИЯ К УСТАНОВКЕ (Требование применимо только к методам подключения, отмеченным буквой «A») | АС МС | ЕМТ IMC RMC | ЛОР | ФМС ЛФК | НМ УФ | СРН | SE | СР а | ПРИМЕНЕНИЕ |
| Если проводка проходит параллельно элементу каркаса или полосе обшивки, проводка должна быть на расстоянии не менее 1 1 / 4 дюймов от края полосы обшивки или элемента каркаса , такого как балка, стропила или шпильки или должны быть физически защищены.  | А | — | А | А | А | — | А | — | — |
| Просверленные отверстия в элементах каркаса для проводки должны располагаться не менее чем на расстоянии 1 1 / 4 дюймов от края элемента каркаса или должны быть защищены стальной пластиной или втулкой толщиной не менее 0,0625 дюйма, a стальной лист, указанный в списке, или другая физическая защита . | А к | — | А к | А к | А к | — | А к | — | — |
| При установке в канавках, которые должны быть покрыты стеновыми панелями, сайдингом, панелями, ковровым покрытием, или аналогичной отделкой, методы электропроводки должны быть защищены стальной пластиной толщиной 0,0625 дюйма- , гильзой или эквивалентом, указанной стальной пластиной или не менее чем 1 1 / 4 -дюйм свободного места на всю длину паза, в котором находится кабель или 9Установлена дорожка 0174.  | А | — | А | А | А | — | А | А | А |
| Должны быть предусмотрены надежно закрепленные втулки или втулки для защиты проводки, проходящей через отверстия в металлических элементах каркаса. | — | — | А и | — | А и | — | А и | — | — |
| Максимальное количество изгибов под углом 90 градусов не должно превышать четырех между распределительными коробками . | — | А | А | А | — | А | — | — | — |
| Втулки должны быть предусмотрены на входе в коробку, фитинг или корпус, если коробка или фитинг не предназначены для обеспечения эквивалентной защиты. | А | А | А | А | — | А | — | А | — |
Концы дорожек качения должны быть расширены, чтобы удалить шероховатости. | — | А | А | А | — | А | — | А | — |
| Максимально допустимое расстояние между центральными опорами для метода электропроводки в футах. | 4,5 б, в | 10 л | 3 б | 4,5 б | 4,5 и | 3 д, л | 2,5 и | — | 2,5 |
| Максимальное расстояние поддержки в дюймах от коробки или других оконечных устройств. | 12 б, ф | 36 | 36 | 12 б, г | 12 ч, я | 36 | 12 | — | — |
Для SI: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 градус = 0,0175 рад.
- Устанавливается в соответствии с листинговыми требованиями.
- Опоры не требуются в доступных потолочных пространствах между осветительными приборами, длина которых не превышает 6 футов.
- Шесть футов для кабеля MC.
- Пять футов для торговых размеров более 1 дюйма.
- Два с половиной фута, если они используются для служебного или наружного фидера, и 4,5 фута, если используются для ответвления или внутреннего фидера.
- Двадцать четыре дюйма для кабеля типа AC и тридцать шесть дюймов для соединительного кабеля типа MC, где необходима гибкость.
- Если необходима гибкость после установки, длина гибкого металлического кабелепровода и водонепроницаемого гибкого металлического кабелепровода, измеренная от последней точки, где кабельный канал надежно закреплен, не должна превышать: 36 дюймов для торговых размеров 1 • 2 — 1 1 • 4 , 48 дюймов для торговых размеров 1 1 • 2 до 2 и 5 футов для торговых размеров 2 1 • 2 и больше.
- В пределах 8 дюймов от коробок без кабельных зажимов.
- Плоские кабели нельзя скреплять скобами по краям.
- Втулки и втулки должны оставаться на своих местах и должны быть перечислены в целях защиты кабеля.
- См. разделы R502.8 и R802.7 для дополнительных ограничений на расположение отверстий в горизонтальных элементах каркаса.
E3802.2 Кабели на доступных чердаках
Кабели на чердаках или подкровельных пространствах с доступом должны быть проложены в соответствии с разделами E3802.2.1 и E3802.2.2. (320.3 и 334.23)
E3802.2.1 Поперек элементов конструкции
Там, где они проходят по верхней части балок перекрытия или проходят в пределах 7 футов (2134 мм) от пола или балок перекрытия поперек стропил или стоек на чердаках и подкровельные пространства, к которым есть доступ, кабель должен быть защищен прочными защитными планками высотой не менее высоты кабеля. Если в такие помещения нельзя попасть по стационарным лестницам или стремянкам, защита должна требоваться только в пределах 6 футов (1829мм) ближайшего края чердачного входа.
[330.23(A) и 334.23]
E3802.2.2 Кабель, проложенный через или параллельно элементам каркаса
Если кабели проложены через или параллельно сторонам стропил, стоек или балок перекрытия, ограждающие планки и подножки не должны требуется, и установка должна соответствовать Таблице E3802.1. [330.23(B) и 334.23]
E3802.3 Открытый кабель
При открытых работах, за исключением случаев, предусмотренных в разделах E3802.2 и E3802.4, кабельные сборки должны быть установлены, как указано в разделах E3802.3.1 и E3802.3.2. (330,15 и 334,15)
E3802.3.1 Установка на поверхности
Кабели должны плотно прилегать к поверхности отделки здания или подножек. [334.15(A)]
E3802.3.2 Защита от физического повреждения
Кабели, подверженные физическому повреждению, должны быть защищены жестким металлическим кабелепроводом, промежуточным металлическим кабелепроводом, электрическими металлическими трубками, жестким неметаллическим кабелепроводом из ПВХ Графика 80 или другие разрешенные средства.
При прохождении через пол кабель должен быть заключен в жесткий металлический кабелепровод, промежуточный металлический кабелепровод, электрическую металлическую трубку, жесткий неметаллический кабелепровод из ПВХ сортамента 80 или другие одобренные средства, возвышающиеся не менее чем на 6 дюймов (152 мм) над полом. [334.15(Б)]
E3802.3.3 Места, подверженные воздействию прямых солнечных лучей
Изолированные проводники и кабели, используемые там, где они подвергаются воздействию прямых солнечных лучей, должны быть перечислены или перечислены и отмечены как «устойчивые к солнечному свету» или должны быть покрыты изоляционным материалом, такие как лента или рукав, которые перечислены или перечислены и помечены как «устойчивые к солнечному свету». [310.10(D)]
E3802.4 В незавершенных подвалах и подвальных помещениях
Если кабель типа SE или NM проложен под углом к балкам в незавершенных подвалах, кабельные сборки, содержащие два или более проводников размером 6 AWG и больше и сборки, содержащие три или более проводников размером 8 AWG и больше, не требуют дополнительной защиты, если они прикреплены непосредственно к нижней части балок.
Кабели меньшего размера следует прокладывать либо через просверленные отверстия в балках, либо на подножках. Кабель типа NM или SE, установленный на стене незавершенного подвала, должен быть проложен в указанном кабелепроводе или трубе или должен быть защищен в соответствии с таблицей E3802.1. Кабелепровод или трубка должны быть снабжены подходящей изолирующей втулкой или адаптером в точке, где кабель входит в кабелепровод. Оболочка кабеля типа NM или SE должна проходить через кабелепровод или трубку в розетку или коробку прибора не менее чем на 1 / 4 дюйма (6,4 мм). Кабель должен быть закреплен в пределах 12 дюймов (305 мм) от точки, где кабель входит в кабелепровод или трубку. Металлический кабелепровод, трубки и металлические выпускные коробки должны быть подключены к заземляющему проводнику оборудования в соответствии с разделом E3908.13.
E3802.5 Изгибы
Изгибы должны быть выполнены таким образом, чтобы не повредить метод проводки и не уменьшить внутренний диаметр дорожек качения.
Для кабелей типов NM и SE изгибы должны быть выполнены таким образом, а другое обращение с кабелем должно быть таким, чтобы кабель не был поврежден, а радиус изгиба внутренней кромки любого изгиба должен быть не менее пятикратного диаметра кабеля. (334,24 и 338,24)
E3802.6 Каналы качения, подверженные воздействию различных температур
В тех случаях, когда известно, что участки дорожки качения или втулки подвергаются воздействию различных температур и где известно, что конденсация является проблемой, например, в холодильных камерах зданий или в местах прохождения внутренняя часть здания, кабелепровод или втулка должны быть заполнены утвержденным материалом для предотвращения циркуляции теплого воздуха в более холодную часть кабелепровода или втулки. [300,7(А)]
E3802.7 Канатные дорожки во влажных местах выше уровня земли
Если дорожки качения установлены во влажных местах выше уровня земли, внутренняя часть таких дорожек считается влажной.
Изолированные проводники и кабели, проложенные в кабелепроводах во влажных местах выше уровня земли, должны быть внесены в список для использования во влажных местах. (300.9)
E3803.1 Минимальные требования к крышке
Прямо подземные кабели или кабельные каналы должны быть установлены в соответствии с минимальными требованиями к крышке, указанными в Таблице E3803.1. [300,5(А)]
| РАСПОЛОЖЕНИЕ ПРОВОДКИ СПОСОБ ИЛИ ЦЕПЬ | ТИП ПРОВОДКИ ИЛИ ЦЕПЬ | ||||
| 1 Прокладочные кабели или проводники | 2 Жесткий металлический кабелепровод или промежуточный металлический кабелепровод | 3 Неметаллические дорожки качения внесен в список для непосредственного заглубления без бетонной оболочки или других утвержденных каналов | 4 Жилая ветка цепи с номинальным напряжением 120 вольт или меньше с защитой GFCI и максимальной защитой от перегрузки по току 20 ампер | 5 Цепи для управления ирригационным и ландшафтным освещением, ограниченным не более 30 вольт и установленным с типом UF или в другом идентифицированном кабеле или кабелепровод | |
| Все местоположения не указаны ниже | 24 | 6 | 18 | 12 | 6 |
| В траншее под бетон толщиной 2 дюйма или аналогичный | 18 | 6 | 12 | 6 | 6 |
| Под зданием | 0 (только в кабелепроводе или тип MC, идентифицированный как для прямого заглубления) | 0 | 0 | 0 (только в кабелепроводе или тип MC, предназначенный для прямого заглубления ) | 0 (только в кабелепроводе или тип MC, идентифицированный как для прямого заглубления) |
| Под бетонной наружной плитой толщиной не менее 4 дюймов толщиной без движения транспортных средств и плитой, выступающей не менее чем на менее чем на 6 дюймов за пределы подземной установки | 18 | 4 | 4 | 6 (прямое захоронение) 4 (в дорожке качения) | 6 (прямое заглубление) 4 (в кабелепроводе) |
| Под улицами, шоссе, дорогами, переулками, проездами и автостоянками | 24 | 24 | 24 | 24 | 24 |
| Жилые дома на одну и две семьи подъездные пути и открытые стоянки и используемые только для целей, связанных с жильем | 18 | 18 | 18 | 12 | 18 |
| В сплошной породе, покрытой минимум на 2 дюйма бетоном, простирающимся до скалы | 2 (только в дорожке качения) | 2 | 2 | 2 (только в дорожке качения) | 2 (только в дорожке качения) |
Для СИ: 1 дюйм = 25,4 мм.
- Канатные дороги, утвержденные для прокладки в грунте, только в тех случаях, когда для бетонного покрытия требуется бетонная оболочка толщиной не менее 2 дюймов.
- Допускается меньшая глубина там, где кабели и проводники поднимаются для заделки или сращивания, или где необходим доступ иным образом.
- Если один из типов проводки, перечисленных в колонках 1–3, сочетается с одним из типов цепей, указанных в колонках 4 и 5, допускается меньшая глубина заглубления.
- Если твердая порода препятствует соблюдению глубины защитного слоя, указанной в этой таблице, электропроводка должна быть проложена в металлическом или неметаллическом желобе, разрешенном для прямого заглубления. Канатные дорожки должны быть покрыты слоем бетона толщиной не менее 2 дюймов, доходящим до скалы.
- Защитный слой определяется как кратчайшее расстояние в дюймах (миллиметрах), измеренное между точкой на верхней поверхности любого непосредственно закопанного проводника, кабеля, кабелепровода или другого кабельного канала и верхней поверхностью готового покрытия, бетона или аналогичного покрытия.
E3803.2 Предупреждающая лента
Проводники подземных коммуникаций, которые не залиты бетоном и заглублены на 18 дюймов (457 мм) или более ниже уровня земли, должны быть обозначены предупреждающей лентой, которая помещается в траншею не менее 12 дюймов (305 мм) над подземной установкой. [300,5(Д)(3)]
E3803.3 Защита от повреждений
Прямо подземные проводники и кабели, выходящие из земли, должны быть защищены кожухами или кабельными каналами, простирающимися от минимального расстояния покрытия ниже уровня земли, требуемого Разделом E3803.1, до точки не менее 8 футов ( 2438 мм) над уровнем земли. Ни в коем случае защита не должна превышать 18 дюймов (457 мм) ниже конечного уровня. Проводники, входящие в здание, должны быть защищены до места входа. Если оболочка или кабелепровод подвержены физическому повреждению, проводники должны быть установлены в жестком металлическом кабелепроводе, промежуточном металлическом кабелепроводе, жестком неметаллическом кабелепроводе Schedule 80 или аналогичном.
[300,5(Д)(1)]
E3803.4 Сращивание и ответвления
Разрешается сращивание или ответвление прямых подземных проводников или кабелей без использования муфт для сращивания. Соединения или отводы должны быть выполнены утвержденными методами из материалов, перечисленных для применения. [300.5(E)]
E3803.5 Обратная засыпка
Обратная засыпка, содержащая крупный камень, материалы для мощения, золу, крупные или остроугольные вещества или коррозионные материалы, не должна размещаться в выемке, где такие материалы могут повредить дорожки качения, кабели или другие подконструкции или препятствуют адекватному уплотнению наполнителя или способствуют коррозии кабельных каналов, кабелей или других подконструкций. Если необходимо предотвратить физическое повреждение кабелепровода или кабеля, должна быть обеспечена защита в виде гранулированного или выбранного материала, подходящих плат, подходящих гильз или других одобренных средств. [300,5(F)]
E3803.
6 Уплотнения кабелепроводовКабелепроводы или кабелепроводы должны быть герметизированы или заглушены с одного или обоих концов, где влага может попасть и контактировать с токоведущими частями. [300.5(G)]
E3803.7 Втулка
Ввод или концевой фитинг со встроенным отверстием для втулки должен быть установлен на конце кабелепровода или другого канала, который заканчивается под землей, где проводники или кабели выходят метод прямой заглубленной проводки. Уплотнение, имеющее характеристики физической защиты втулки, считается эквивалентным втулке. [300,5(Г)]
E3803.8 Одиночные проводники
Все проводники одной цепи и, при наличии, заземляющий проводник и все заземляющие проводники оборудования должны быть установлены в одном и том же кабелепроводе или должны быть установлены в непосредственной близости в одной и той же траншее. [300.5(I)]
Исключение: Допускается параллельная прокладка проводников в кабелепроводах, многожильных кабелях и одножильных кабелях, проложенных непосредственно под землей.
Каждая кабелепроводка или многожильный кабель должны содержать все проводники одной и той же цепи, включая проводники заземления оборудования. Каждый прямой одножильный кабель должен располагаться в траншее в непосредственной близости от других одножильных кабелей в том же параллельном наборе проводников в цепи, включая проводники заземления оборудования. [300.5(I) Исключение №1]
E3803.9 Движение грунта
Там, где прямые подземные проводники, кабельные каналы или кабели подвержены перемещению из-за осадки или мороза, прямые подземные проводники, кабельные каналы или кабели должны быть устроены так, чтобы предотвратить повреждение закрытых проводников или оборудования, подключенного к гоночные трассы. [300.5(J)]
E3803.10 Влажные места
Внутренняя часть кожухов или каналов, установленных под землей, считается влажным местом. Изолированные проводники и кабели, установленные в таких корпусах или желобах в подземных установках, должны быть внесены в список для использования во влажных местах.
