Штробление стен под проводку: правила, инструменты, варианты

В большинстве случаев проводку делают скрытой — ее прячут в стены, штукатурку, под отделочные материалы. Чтобы ее спрятать в стенах делают канавки, которые называют «штробы» или «штрабы». Процесс изготовления этих канавок называется «штробление» или «штробирование». Это не такое простое занятие и штробление стен под проводку требует знания правил их прокладки, особенности работы с разными материалами.

Содержание статьи

• 1 Порядок работ и правила расположения штроб
  • 1.1 Правила прокладки штроб
  • 1.2 Особенности железобетонных стен
• 2 Чем и как сделать штробы в стенах
  • 2.1 Молоток и зубило
  • 2.2 Болгарка (УШМ)
  • 2.3  Дрель
  • 2.4 Перфоратор
  • 2.5 Штроборез
• 3 Штробление стен под проводку: особенности для стен из дерева и пенобетона
• 4 Как лучше работать

Порядок работ и правила расположения штроб

Штробление стен под проводку начинается с составления плана прокладки кабелей. Удобнее всего делать это по плану:

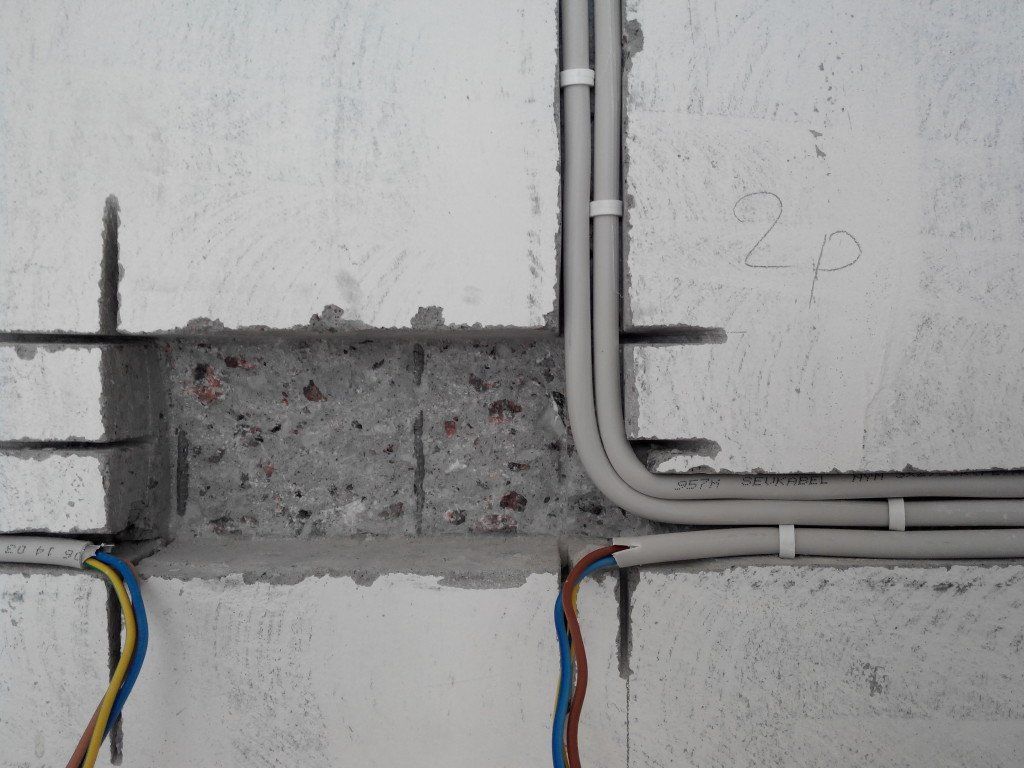

После этого можно приступать к укладке и фиксации кабеля в штробах. Предварительно кабели необходимо проверить на целостность изоляции, после укладки повторить проверку (желательно мегаомметром, но можно и провести измерения тестером — прозвонить все жилы не «короткое» и на «землю»). Если все в порядке, можно заделывать штробы раствором. Поле того, как раствор уложен, еще раз проверяют электрические параметры кабелей.

Правила прокладки штроб

Часто в доме или квартире необходимо повесить зеркало, шкафчик, картину. Вбивая гвоздь, необходимо быть уверенным, что в стене не прячутся провода. Потому вся проводка должна подчиняться определенным правилам. Чтобы глядя на розетки/выключатели можно было предположить, где и как проходят провода и не попасть в них. Потому при планировании канавок под прокладку кабеля необходимо соблюдать следующие правила:

Немного о размерах штробы прод проводку. Глубина канавки обычно — 20 мм, ширина зависит от количества проводов, но  обычно это тоже 20-25 мм.  Всегда штробление стен под проводку должно происходить по этим правилам.

Особенности железобетонных стен

Это то, что касается правил прорисовки штраб под проводку. Они универсальны и применимы для всех конструкционных материалов. Есть еще особенности штробления железобетонных конструкций: в них есть арматура. Ее прорезать категорически нельзя.

В железобетонных стенах нельзя нарушать стальной каркас

Параметры штробы при необходимости прокладки в железобетонных конструкциях зависят от глубины залегания металлического каркаса (найти его можно при помощи универсальных детекторов проводки). Иногда в панельных домах лучше сделать лишь небольшое углубление, а проводку скрыть в слое штукатурки. Второй выход — сделать открытую проводку — проложить провода в кабель-каналах или в виде ретро-проводки. Штробление стен под проводку в несущих стенах возможно только при наличии разрешения. А его можно получить в проектной организации, которая проектировала дом.

Чем и как сделать штробы в стенах

Для того чтобы проделать в стене канавки-штробы, можно использовать разные инструменты. Можно использовать обычный ручной инструмент — зубило и молоток, но процесс займет много времени и потребует значительных физических усилий. Можно воспользоваться различным электроинструментом — дрелью, перфоратором, УШМ (болгракой). С их помощью процесс ускорится, но работать ими не совсем безопасно. Есть еще специнструмент — штроборез. Он позволяет одновременно прорезать в любой стене две параллельные канавки, что намного облегчает и ускоряет работу. Далее более подробно остановимся на том, как сделать штробы пол проводку в стенах при помощи различных инструментов.

Штробление стен под проводку в хорошем исполнении выглядит так

Молоток и зубило

Эти инструменты есть в каждом хозяйстве, а если их нет, потратить придется совсем немного. И это хорошая новость. Плохая состоит в том, что работа пыльная и довольно тяжелая в физическом плане. Порядок действий такой:

Такой способ штробления стен под проводку требует много времени. Ускорить его можно, если использовать для прокладки канавок электроинструмент.

Болгарка (УШМ)

Установив на угло-шлифовальную машинку (УШМ) диск, которым можно резать кирпич или бетон (выбираете в зависимости от типа материала), канавки для штроб можно сделать быстро.

Болгарка значительно ускоряет процесс, но это — опасный инструмент

Но использовать болгарку для штробления стен под проводку — не лучший выбор. Это очень опасный способ. В кирпичной или бетонной стене часто встречаются неоднородности — полости, камешки, каверны и т.д. Попав на одно из таких мест можно потерять контроль над инструментом и получить травму. Потом, если у вас нет огромного опыта работы с этим инструментом, выберите любой другой способ. Пусть — более медленный. Зато более безопасный.

 Дрель

Использование дрели для штробирования стен под проводку — это как раз тот, более безопасный альтернативный метод. Выбираете самое толстое сверло, которое можно установить в патрон, насверливаете ряд отверстий на небольшом расстоянии друг от друга. Глубина сверления небольшая — около 2 см, так что много времени это не займет. Чтобы можно было легко контролировать глубину, на сверле, чуть выше нужной отметки, наклеивают полосу цветной изоленты (можно — цветного скотча). Сверление прекращают, когда до отметки остается совсем немного.

Как использовать дрель для штроб

Полученную цепочку отверстий нужно превратить в канавку. Сделать это можно зубилом и молотком (или УШМ — все с тем же риском).

Перфоратор

Перфоратор можно использовать только для удаления материала между двумя параллельными канавками. Это хорошая замена зля зубила и молотка. Штробление стен под проводку делают при помощи насадки и виде лопатки нужной ширины (чуть меньше 2 см).

При удалении сердцевины, жало насадки ставят под углом к стене, направляя ее вдоль штробы. При работе откалываются довольно большие куски, так что надо быть осторожными.

Использование перфоратора при штроблении

Второй способ использования перфоратора — сразу делать штробу без предварительного изготовления параллельных канавок. Это ускоряет работу, но стенки получаются очень неровные, ширина «гуляет». И еще: возможно придется выравнивать дно полученной штробы при помощи зубила и молотка. Перфоратор — мощный инструмент, и убрать несколько миллиметров с его помощью сложно. Потому придется подправлять недостатки вручную. И, все равно, в результате вид у штробы будет «не очень». Это абсолютно не влияет на конечный результат, но не всем подобная «неопрятность» нравится.

Штроборез

Это профессиональный инструмент, предназначенный именно для нарезания канавок для штроб. Его описываем последним, так как оборудование недешевое, узкого назначения. Пригодно только для конкретного вида работ и покупать его исключительно чтобы сделать штробление стен под проводку один раз никто не будет. Найти его можно, разве что в больших пунктах проката техники.

Штроборез делает сразу две параллельные канавки

В этом инструменте есть два пильных диска, которые выставляются в нужное положение. Диски разводятся на требуемое расстояние, выставляются по высоте, обеспечивая нужную глубину пропила. Инструмент довольно тяжелый, потому вертикальные штробы удобнее делать сверху-вниз. В этом случае требуется прилагать меньшие усилия, так как он опускается под действием собственной силы тяжести.

Штробление стен под проводку: особенности для стен из дерева и пенобетона

Описанный порядок действий универсален и инструментами можно штробить стены из любого материала. Но, есть некоторые специфические инструменты, которыми можно работать только по дереву или пенобетону.

Начнем с деревянных стен. В них скрытую проводку делают редко, так как кабель надо прокладывать в негорючих цельнометаллических лотках. Это значит, что надо делать глубокие и широкие штробы, что значительно снижает теплоизолирующие свойства стен. Тем. не менее, так делают.

Из описанных выше инструментов не стоит применять болгарку — диск может запутаться в уплотнителе, проложенном между бревен или брусом. Есть и два специфических инструмента, которыми можно работать далеко не со всеми материалами:

1. Цепная пила. Ею можно не только пропилы сделать, но и удалить середину. Но для этого требуется высокий уровень владения инструментом. Обычно же просто делают две канавки и при помощи стамески и молотка удаляют середину.
2. Фрезер. Если у вас есть ручной фрезер, подобрав правильную насадку можно не только канавки сделать. Работать им дольше, чем цепной пилой, но быстрее чем стамеской.

Из этих двух инструментов более безопасен ручной фрезер. Его проще контролировать, он менее мощный и более предсказуемый.

В последнее время все чаще дома стали строить из пеноблоков. В них штробление стен под проводку идет быстрее — материал мягкий, его можно даже теркой, ложкой, ножом скрести… тем более стамеской.

Так выглядит штроборез по пеноблокам

Но чтобы работа шла быстрее, есть для проделывания канавок специальный штроборез по пенобетону. Это отрезок трубы с приваренной ручкой и треугольным или квадратным выступом, который и проделывает в материале канавку.

Этот ручной инструмент, работать им несложно. Могут возникнуть затруднения только если пеноблок клали не на специальный клей, а на раствор. Шов при этом получается довольно толстый и его этим штроборезом не возьмешь. Тогда придется или УШМ использовать или «добивать» стамеской с молотком. Но эти инструменты дают слишком много пыли.

Как лучше работать

Штробировании стен — работа пыльная. Чтобы пыль не попадала в другие помещения, двери завешивают влажной тканью, тщательно закрывают. Ткань можно повесить с обеих сторон. Чтобы пыль не попала в дыхательные пути, необходимо использовать респиратор. Обычная марлевая повязка может помочь только в случае с использованием стамески и молотка. При таком способе проделки штроб пыли не очень много. Во всех остальных случаях желателен именно респиратор.

Кроме пыли во время штробления во все стороны отлетают кусочки стены, штукатурки, раствора и т.д. Требуется обезопасить руки, лицо. На руки надеваем перчатки, застегиваем рукава. Лицо лучше защитить прозрачным щитком. В крайнем случае можно надеть очки. Без них к работе лучше не приступать.

Как штробить стены под проводку » Электромонтажные работы

Главная » Интересные статьи » Как штробить стены под проводку

Интересные статьи

Автор Egor На чтение 4 мин Просмотров 761 Опубликовано 06.12.2022

Если новая проводка должна быть проложена в здании, которое уже находилось в эксплуатации и подвергалось ремонту, ради безопасности следует проверить стены на наличие в них скрытых проводов, находящихся под напряжением. Это можно сделать сигнализатором скрытой проводки. Но если проводка монтируется в новом строении, такая проверка не нужна.

Содержание

1. Планировка маршрута штробы
2. Прокладка штробы штроборезом
3. Прокладка штробы болгаркой
4. Прокладка штробы перфоратором
5. На что обратить внимание при штроблении

Планировка маршрута штробы

Начинается работа по пробиванию каналов под провода с разметки проводки на стенах мелом прорисовываются линии пролегания провода. Не допускается прокладка провода по кратчайшему расстоянию от распределительной коробки к розеткам и включателям, например по диагонали. Для этого существуют определенные правила, которые описаны в нормативных документах.

Основные правила прокладки штроб под проводку:

• Траектория штробления должна быть только горизонтальной или вертикальной;
• Горизонтальные штробы отстоят от плит перекрытий максимум на 15 см; Вертикальные штробы отстоят от углов, дверных и оконных проемов не ближе чем на 10 см, а от газопровода на 40 см;
• Максимальная глубина и ширина штробы 2,5 см;
• В траектории штробы должно быть минимум поворотов, желательно только один прямой угол;

В несущих стенах проводка не прокладывается. Пробить штробу можно тремя способами: штроборезом, болгаркой или перфоратором. Есть еще один метод пробивания штроб при помощи молотка и зубила, но им можно воспользоваться только на мягких поверхностях, например, если проводка устраивается по известковой или известково-цементной штукатурке. Нужно отметить, что пользуясь электроинструментами, все равно не обойтись без молотка и зубила как вспомогательного инструмента.

Прокладка штробы штроборезом

Это самый оптимальный вариант прокладки штробы для провода, но им не всегда можно воспользоваться из-за недоступности электроприбора. В его конструкции заложена установка двух алмазных дисков, которые располагаются на расстоянии ширины будущей борозды. Диски закрыты кожухом, высота которого регулирует глубину борозды.В более поздних моделях предусмотрен подвод для пылесоса, чтобы одновременно со штроблением можно было собирать образовывающуюся пыль. Инструментом прорезается идеально ровная штроба в любом материале: бетоне, кирпиче и цементной штукатурке. Штроборезом прорезаются сразу две параллельные канавки на заданную глубину, после чего с помощью молотка и зубила вынимается внутренняя часть борозды.

Совет. Зубило располагайте острием не поперек штробы, а вдоль нее, утапливая в прорезанной канавке, чтобы на кромках не осталось выбоин.

Прокладка штробы болгаркой



Сделать штробу болгаркой сложнее в том смысле, что придется прорезать вдоль намеченной линии сначала одну канавку, а затем, параллельно ей, вторую. После этого молотком и зубилом вынимается средняя часть борозды, как и в случае с штроборезом. При работе болгаркой не всегда получается соблюсти одинаковую глубину распилов и расстояние между ними, поэтому штроба получается неровной. К тому же работа с болгаркой самая пыльная, и, если штробление предстоит в жилом помещении, не все решаются ею воспользоваться. В этом случае для пробивания штробы больше подойдет перфоратор.

Прокладка штробы перфоратором

По намеченной линии широким буром пробивается ряд отверстий глубиной 2,5 см с расстоянием в пару сантиметров. После этого молотком и зубилом выбиваются оставшиеся части штробы. Или другой вариант вместо молотка и зубила использовать насадку лопатка, и ею выбить оставшиеся между отверстиями кусочки штукатурки, кирпича или бетона. Только лопатку нужно располагать вдоль штробы, а не поперек, иначе на краях канавки образуются сколы, и она получится неровной.

На что обратить внимание при штроблении

Выбрав любой из методов пробивки канала для укладки проводов, не забудьте контролировать его глубину. Если борозда получится мелкой, проводка не поместится в штробу и не скроется под слоем раствора. Как результат, работу придется переделывать. Также накройте мебель, особенно мягкую, полиэтиленовой пленкой, а дверные проемы завесьте влажной тканью, чтобы пыль не проникала в соседние комнаты.

Также предлагаем Вам воспользоватся нашей услугой как Замена электропроводки в квартире.

как штробить стены под проводку прокладка штробы болгаркой прокладка штробы штроборезом
