ТИРИСТОР СИММЕТРИЧНЫЙ ТС143-1000

Менеджер	Александр Сергеевич Игнатухин
E-Mail	[email protected]
Многоканальный телефон/факс:
Харьков	+38 (057) 729-80-81 (доб. 131)
Киевстар	+38 (067) 573-21-01 (доб. 131)
МТС	+38 (066) 750-14-96 (доб. 131)
Лайф	+38 (093) 963-12-34 (доб. 131)

Основные особенности:
? Двуполярное управление
? управляемый ключ переменного тока с одним выводом управления, интегрированный на одной кремниевой пластине
? V_DRM = 300 — 1200 В
? I_TRMS = 1000 А (TC = 85 °C)
? I

TSM = 0,5 кA (Tj = 125 °C)

Области применения:
? Высококачественная электросварка кузовов автомобилей и бронетанковой техники
? Светотехнические изделия (регулирование света в светильниках промышленного и бытового назначения)
? Электротермическое оборудование (регулирование температуры)
? Двигатели (регулирование скорости вращения и реверса) — текстильная и швейная промышленность, пассажирские и грузовые лифты, стиральные машины)


МАКСИМАЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ ПАРАМЕТРОВ
Наименование параметра	Условное обозначение	Значения параметров			Единица   измерения
		мин.	тип.	макс.
Повторяющееся импульсное напряжение в закрытом состоянии, Tj = — 60 °C …+ 125 °C	VDRM	300	—	1200	В
Неповторяющееся импульсное напряжение в закрытом состоянии, Tj = — 60 °C …+ 125 °C	VDSM	400	—	1300
Повторяющийся импульсный ток в закрытом состоянии, Tj = 125 °C, VD =VDRM	IDRM	—	—	35	мА
Максимально допустимый действующий ток в открытом состоянии, f = 50 Гц, ТС = 85 °C	ITRMS	—	—	1000	А
Ударный ток в открытом состоянии, Tj = 125 °C, tp = 20 мс	ITSM	—	—	5	кА
Критическая скорость нарастания тока в открытом состоянии, V = 0,67VDRM , IT = 2000 А, IFG = 1 A, tr = 1 мкс, f = 50 Гц, Tj = 125 °C	(diT/dt)crit	—	—	25	A/мкс
Критическая скорость нарастания коммутационного напряжения, VD = 0,67VDRM, Tj = 125 °C, IT = ITRMS, tp = 10 мс	(dVD/dt)com	6,3	—	100	В/мкс
Максимальная мощность управления, постоянный ток	PGM	—	—	4	Вт
Квадранты управляемости		1, 3, 4
Температура перехода	Tj	— 60	—	+ 125	°C
Температура хранения	Tstg	— 60	—	+ 50






ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Импульсное напряжение в открытом состоянии, IT = 1400 A, Tj = 25 °C	VTM	—	—	1,75	В
Пороговое напряжение, Tj = 125 °C, IT = 700 — 2200 A	V(TO)	—	—	0,90
Динамическое сопротивление, Tj = 125 °C, IT = 700 — 2200 A	rT	—	—	0,61	мОм
Отпирающее постоянное напряжение управления, VD = 12 В, Tj = — 60 °C Tj = 25 °C Tj = 125 °C	VGT	—	—	6,0 3,0 2,0	В
Отпирающий постоянный ток управления, VD = 12 В, Tj = — 60 °C Tj = 25 °C Tj = 125 °C	IGT	—	—	600 300 200	мА
Неотпирающее постоянное напряжение управления, VD = 0,67VDRM, Tj = 125 °C	VGD	0,25	—	—	В
ТЕПЛОВЫЕ ПАРАМЕТРЫ
Тепловое сопротивление переход – корпус, двустороннее охлаждение охлаждение со стороны анода охлаждение со стороны катода	Rthjc Rthjc-A Rthjc-K	—	—	0,028 0,056 0,056	°С/Вт
Тепловое сопротивление корпус — охладитель, двустороннее охлаждение одностороннее охлаждение	Rthch	—	—	0,01 0,02
МЕХАНИ ЧЕСКИЕ ПАРАМЕТРЫ
Масса	w	—	0,16	—	кг
Усилие сжатия	F	13,5	—	16,5	кН
Максимально допустимое постоянное ускорение (в сжатом состоянии)	а	—	—	100	м/с2
Расстояние по поверхности изолятора от управляющего электрода до анода	Ds	—	6,6	—	мм
Кратчайшее расстояние от управляющего электрода до анода	Da	—	6,2	—
ПРОЧИЕ ПАРАМЕТРЫ
Климатическое исполнение по ГОСТ 15150	УХЛ2, Т2

ТИРИСТОР СИММЕТРИЧНЫЙ ТС143-1000 — подробные характеристики (178. 26KB)

Все о симисторах

Симистор — полупроводниковый прибор, являющийся разновидностью тиристоров и используемый для коммутации в цепях переменного тока.

В 1963 году у многочисленного семейства тринисторов появился еще один «родственник» — симистор. Чем же он отличается от своих «собратьев» — тринисторов (тиристоров)? Вспомните о свойствах этих приборов. Их работу часто сравнивают с действием обычной двери: прибор заперт — ток в цепи отсутствует (дверь закрыта — прохода нет), прибор открыт — в цепи возникает электрический ток (дверь отворилась — входите). Но у них есть общий недостаток. Тиристоры пропускают ток только в прямом направлении — так обычная дверь легко открывается «от себя», но сколько ни тяни ее на себя — в противоположную сторону, все усилия окажутся бесполезными.

Увеличив число полупроводниковых слоев тиристора с четырех до пяти и снабдив его управляющим электродом, ученые обнаружили, что прибор с такой структурой (названный впоследствии симистором) способен пропускать электрический ток как в прямом, так и в обратном направлениях.

 Внешне они напоминают транзисторную структуру р-n-р типа, но отличаются тем, что имеют три дополнительные области с n-проводимостью. И вот что интересно: оказывается, две из них, расположенные у катода и анода, выполняют функции только одного полупроводникового слоя — четвертого. Пятый образует область с n-проводимостью, лежащая около управляющего электрода.

Ясно, что работа такого прибора основана на более сложных физических процессах, чем у других типов тиристоров. Чтобы лучше разобраться в принципе действия симистора, воспользуемся его тиристорным аналогом. Почему именно тиристорным? Дело в том, что разделение четвертого полупроводникового слоя симистора не случайно. Благодаря такой структуре при прямом направлении тока, протекающего через прибор, анод и катод выполняют свои основные функции, а при обратном они как бы меняются местами — анод становится катодом, а катод, наоборот, анодом, то есть симистор можно рассматривать как два встречно-параллельно включенных тиристора .

Тринисторный аналог симистора

Представим, что на управляющий электрод подан отпирающий сигнал. Когда на аноде прибора напряжение положительной полярности, а на катоде — отрицательной, электрический ток потечет через левый по схеме тринистор. Если полярность напряжения на силовых электродах поменять на противоположную, включится правый по схеме тринистор. Пятый полупроводниковый слой, подобно регулировщику, руководящему движением автомобилей на перекрестке, направляет отпирающий сигнал, зависимости от фазы тока на один из тринисторов. При отсутствии отпирающего сигнала симистор закрыт.

В целом его действие можно сравнить, например, с вращающейся дверью на станции метро — в какую сторону ни толкни ее, она обязательно откроется. Действительно, подадим отпирающее напряжение на управляющий электрод симистора — «подтолкнем» его, и электроны, словно спешащие на посадку или выход пассажиры, потекут через прибор в направлении, диктуемом полярностью включения анода и катода.

Этот вывод подтверждается и вольтамперной характеристикой прибора. Она состоит из двух одинаковых кривых, повернутых относительно друг друга на 180°. Их форма соответствует вольтамперной характеристике динистора, а области непроводящего состояния, как и у тринистора, легко преодолеваются, если на управляющий электрод подать отпирающее напряжение (изменяющиеся участки кривых показаны штриховыми линиями).

Благодаря симметричности вольтамперной характеристики новый полупроводниковый прибор был назван симметричным тиристором (сокращенно — симистор). Иногда его называют триаком (термин, пришедший из английского языка).

Симистор унаследовал от своего предшественника — тиристора все его лучшие свойства. Но самое главное достоинство новинки в том, что в ее корпусе расположили сразу два полупроводниковых прибора. Судите сами. Для управления цепью постоянного тока необходим один тиристор, для цепи переменного тока приборов должно быть два (включены встречно-параллельно). А если учесть, что для каждого из них нужен отдельный источник отпирающего напряжения, который к тому же должен включать прибор точно в момент изменения фазы тока, становится ясно, каким сложным будет такой управляющий узел. Для симистора же род тока не имеет значения. Достаточно лишь одного такого прибора с источником отпирающего напряжения, и универсальное управляющее устройство готово. Его можно использовать в силовой цепи постоянного или переменного тока.

Близкое родство тиристора и симистора привело к тому, что у этих приборов оказалось много общего. Так электрические свойства симистора характеризуются теми же параметрами, что и у тиристора. Маркируются они тоже одинаково — буквами КУ, трехзначным числом и буквенным индексом в конце обозначения. Иногда симисторы обозначают несколько иначе — буквами ТС, что означает «тиристор симметричный».

Для практического знакомства с симисторами выберем приборы серии КУ208 — триодные симметричные тиристоры п-р-п-р типа. На разновидности приборов указывают буквенные индексы в их обозначении — А, Б, В или Г. Постоянное напряжение, которое выдерживает в закрытом состоянии симистор с индексом А, составляет 100 В, Б — 200 В, В — 300 В и Г — 400 В. Остальные параметры у этих приборов идентичные: максимальный постоянный ток в открытом состоянии — 5 А, импульсный —10 А, ток утечки в закрытом состоянии — 5 мА, напряжение между катодом и анодом в проводящем состоянии — -2 В, величина отпирающего напряжения на управляющем электроде равна 5 В при токе 160 мА, рассеиваемая корпусом прибора мощность— 10 Вт, предельная рабочая частота — 400 Гц.

А теперь обратимся к электроосветительным приборам. Нет ничего проще управлять работой любого из них. Нажал, к примеру, клавишу выключателя — ив комнате загорелась люстра, нажал еще раз — погасла. Иногда, правда, это достоинство неожиданно превращается в недостаток, особенно если вы хотите сделать свою комнату уютной, создать ощущение комфорта, а для этого так важно удачно подобрать освещение. Вот если бы свечение ламп менялось плавно…

Оказывается, в этом нет ничего невозможного. Нужно только вместо обычного выключателя подсоединить электронное устройство, управляющее яркостью светильника. Функции регулятора, «командующего» лампами, в таком приборе выполняет полупроводниковый симистор.

Построить простое регулирующее устройство, которое поможет управлять яркостью свечения настольной лампы или люстры, изменять температуру электроплитки или жала паяльника, вы сможете, воспользовавшись схемой, представленной на рисунке.

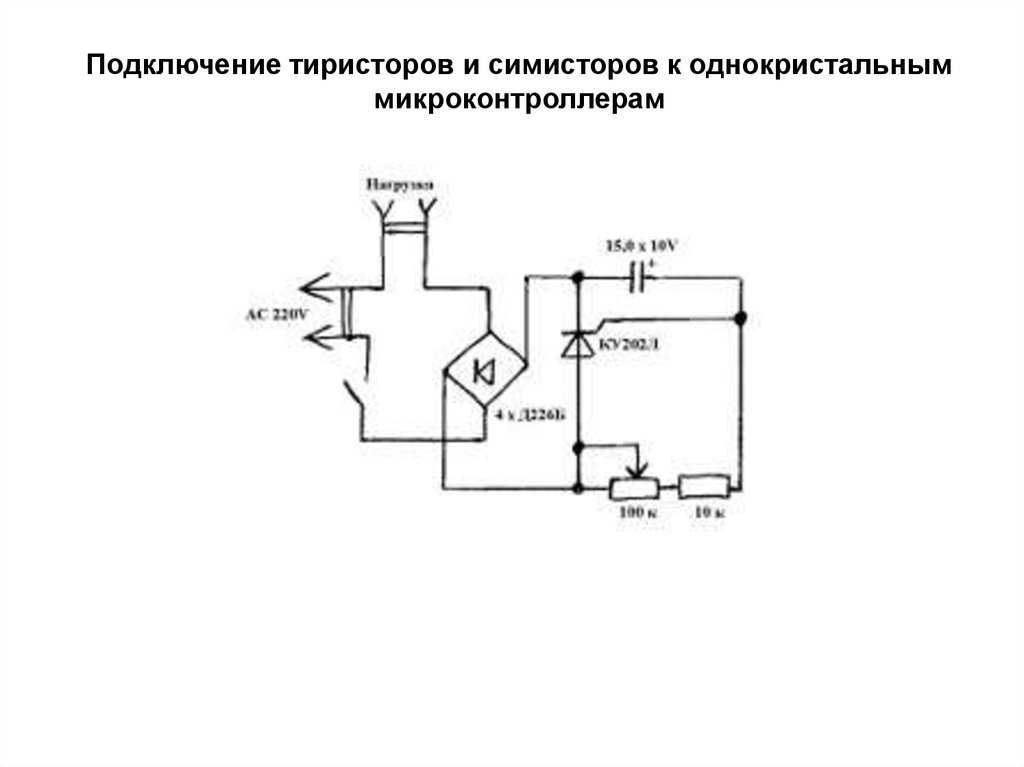

Принципиальная схема регулятора

Трансформатор Т1 преобразует сетевое напряжение 220 В в 12 — 25 В. Оно выпрямляется диодным блоком VD1—VD4 и подается на управляющий электрод симистора VS1. Резистор R1 ограничивает ток управляющего электрода, а переменным резистором R2 регулируют величину управляющего напряжения.

Временные диаграммы напряжения: а — в сети; б — на управляющем электроде симистора, в — на нагрузке.

Чтобы легче было разобраться в работе прибора, построим три временные диаграммы напряжений: сетевого, на управляющем электроде симистора и на нагрузке (рис. 6). После включения устройства в сеть на его вход поступает переменное напряжение 220 В (рис. 6а). Одновременно на управляющий электрод симистора VS1 подается отрицательное напряжение синусоидальной формы (рис. 66). В момент, когда его величина превысит напряжение включения, прибор откроется и сетевой ток потечет через нагрузку. После того как величина управляющего напряжения станет ниже пороговой, симистор остается открытым за счет того, что ток нагрузки превышает ток удержания прибора. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается. Далее процесс повторяется. Таким образом, напряжение на нагрузке будет иметь пилообразную форму.

Чем больше амплитуда управляющего напряжения, тем раньше включится симистор, а следовательно, больше будет и длительность импульса тока в нагрузке. И наоборот, чем меньше амплитуда управляющего сигнала, тем меньше будет длительность этого импульса. При крайнем левом по схеме положении движка переменного резистора R2 нагрузка станет поглощать полные «порции» мощности. Если регулятор R2 повернуть в противоположную сторону, амплитуда управляющего сигнала окажется ниже порогового значения, симистор останется в закрытом состоянии и ток через нагрузку не потечет.

Нетрудно догадаться, что наш прибор регулирует мощность, потребляемую нагрузкой, изменяя тем самым яркость свечения лампы или температуру нагревательного элемента.

В устройстве можно применить следующие элементы. Симистор КУ208 с буквой В или Г. Диодный блок КЦ405 или КЦ407 с любым буквенным индексом, подойдут также четыре полупроводниковых диода серий Д226, Д237. Постоянный резистор — МЛТ-0,25, переменный — СПО-2 или любой другой мощностью не менее 1 Вт. ХР1 — стандартная сетевая вилка, XS1 — розетка. Трансформатор Т1 рассчитан на напряжение вторичной обмотки 12—25 В.

Если подходящего трансформатора нет, изготовьте его самостоятельно. Сердечник из пластин Ш16, толщина набора 20 мм, обмотка I содержит 3300 витков провода ПЭЛ-1 0,1, а обмотка II — 300 витков ПЭЛ-1 0,3.

Тумблер — любой сетевой, предохранитель должен быть рассчитан на максимальный ток нагрузки.

Регулятор собирается в пластмассовом корпусе. На верхней панели крепятся тумблер, переменный резистор, держатель предохранителя и розетка. Трансформатор, диодный блок и симистор устанавливаются на дне корпуса. Симистор необходимо снабдить теплорассеивающим радиатором толщиной 1 — 2 мм и площадью не менее 14 см2. В одной из боковых стенок корпуса просверлите отверстие для сетевого шнура.

Устройство не нуждается в налаживании и при правильном монтаже и исправных деталях начинает работать сразу после включения в сеть.

Ранее ЭлектроВести писали, что Украина в январе-сентябре 2020 года, по сравнению с аналогичным периодом 2019 года, сократила экспорт электроэнергии на 23,5% — до 3,45 миллиарда кВт*ч.

По материалам: electrik.info.
