Симистор BTA16-600B: характеристики, datasheet, схема включения

Согласно техническим характеристикам, BTA16-600B – это кремниевый симметричный тиристор (другое название — симистор) средней мощности. Используется в системах автоматического управления и регулирования. Например, в качестве переключателя в схемах запуска асинхронных двигателей, регуляторах нагрева спиралей обогревателей, либо в системах освещения. Отлично подходит для применения в цепях с индуктивной нагрузкой, в том числе благодаря свойственным ему хорошим коммутационным параметрам.

Содержание

1. Цоколевка
2. Технические характеристики
3. Максимальные
4. Электрические
5. Аналоги
6. Схема включения
7. Производители

Цоколевка

Производители выпускают BTA16-600B в корпусе ТО-220АВ. Если расположить симистор лицевой стороной к себе, то идущие вниз металлические выводы имеют следующее назначение: первый и второй – силовые электроды, третий – управляющий. Наглядно ознакомиться распиновкой и габаритами устройства можно по рисунку ниже.

Металлическая подложка не имеет каких либо физических соединений с другими выводами, при этом оснащена специальным отверстием для крепления устройства (через слюдяной диэлектрик) на радиатор охлаждения.

Технические характеристики

Рассмотрим максимально допустимые технические характеристики BTA16-600B. С ними необходимо ознакомится в первую очередь, особенно при проектировании новых схем, либо при подборе возможных кандидатов на замену. Производители указывают их обычно для использования при температуре окружающей среды не выше +25°С.

Максимальные

Характеристики BTA16-600B (при Т_А=+25°С):

• повторяющееся напряжение: в закрытом состоянии V_DRM до 600 В, в открытом V_RRM до 600 В;
• пиковый ток в открытом состоянии: I_T(RMS) до 16 А, импульсный I_TSM до 160 А;
• диапазон температур хранения от -45 до +150°С;
• рабочая температура перехода +125°С.

Превышение максимальных значений параметров при эксплуатации не допустимо и зачастую приводит к выходу устройства из строя.

Электрические

Не менее важными являются электрические параметры BTA16-600B. Именно от них зависит, в каких схемах можно использовать устройство. Определение их значений проводится, как и в предыдущем случае, при температуре +25°С.

Большинство электронных устройств выходят из строя из-за перегрева. Симистор не является исключением и при эксплуатации требует качественную систему охлаждения и теплоотведения, без которых может выйти из строя. Для расчётов габаритов радиатора необходимо иметь ввиду его следующие тепловые характеристики, такие как: термическое сопротивление кристалл–корпус: R_Θj—c ≤ 2,2 °С/Вт; кристалл–воздух R_Θj—c ≤ 60 °С/Вт.

Аналоги

Семисторы, являющиеся полными аналогами рассматриваемого BTA16-600B:

• Q4015L;
• Q6015L.

При необходимости для замены можно также использовать следующие симметричные тиристоры: BT139x-500, BT139x-600, MAC15A6, Q4015L5, MAC15-8FP. В любом случае, перед принятием решения, следует ознакомиться с особенностями схемы, в которой необходимо использовать идентичное по параметрам устройство и его технические свойства.

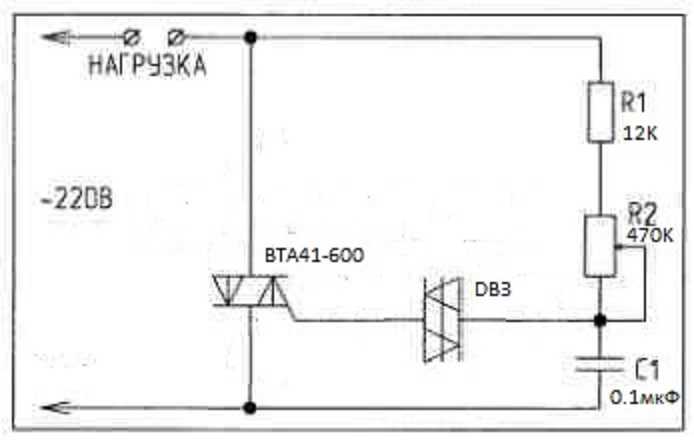

Схема включения

В большинстве случаев схема включения BTA16-600B достаточно проста, не требует каких-либо особых знаний в радиотехнике и объяснений. Ознакомившись с цоколевкой (смотри выше) можно узнать, что первый и второй электроды необходимы для пропускания тока и их назначение универсально, т.е. изменение полярности подключения не имеет значения. С помощью управляющего вывода, обычно через переменный резистор, регулируется напряжение, подаваемое в последующем на нагрузку. Одна из наиболее распространённых конструкций на основе рассматриваемого симистора, предназначенная для регулирования температуры нагревательного элемента, приведена на рисунке.

Производители

Основными производителями симметричных тиристоров BTA16-600B являются следующие зарубежные компании: Inchange Semiconductor Company Limited; First Silicon; Kersemi Electronic; Tiger Electronic; ONSemiconductor; Comset Semiconductor. Рассматриваемые изделия широко распространены в отечественных магазинах от следующих фирм: ST Microelectronics; Littelfuse; WeEn Semiconductors. Datasheet можно скачать, кликнув по соответствующей ссылке с наименованием изготовителя.

Симистор bta16 600 в Сызрани: 56-товаров: бесплатная доставка [перейти]

Партнерская программаПомощь

Сызрань

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Симистор bta16 600

BTA16-600CW (600V 16A) TO220 Симистор Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

BTA16-600BWRG, Симистор 16А 600В, 50мА Snubberless [TO-220AB] Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

Симистор 600В 16А 35мА STMicroelectronics BTA16-600CWRG (BTA16-600CWRG) Тип: симистор,

ПОДРОБНЕЕЕще цены и похожие товары

Симистор BTA16-600B Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

5 шт. Симистор BTA16-600B Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

Симистор 600В 16А 10мА STMicroelectronics BTA16-600SWRG (BTA16-600SWRG) Тип: симистор,

ПОДРОБНЕЕЕще цены и похожие товары

BTA16—600 симистор 600v 16A TO-220 Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

Симистор BTA16-600CW TO220 Тип: симистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

BTA16-600B (600V 16A) TO220 Симистор Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

BTA16—600 (BTA16-600CW, BTA16-600B), Симистор 16А 600В [TO-220AB] Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

BTA16-600BWRG, Симистор 16А 600В, 50мА Snubberless [TO-220AB] Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

Симистор BTA16-600SW TO220 Тип: симистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

BTA16-600BWRG, Симистор 16А 600В, 50мА Snubberless [TO-220AB] Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

BTA16-600CRG, Симистор 600В 16А 35мА 4Q ST Microelectronics Тип: симистор

ПОДРОБНЕЕЕще цены и похожие товары

Симистор BTA16-600B TO220 Тип: симистор, Производитель: Без бренда

ПОДРОБНЕЕЕще цены и похожие товары

Устройство плавного пуска своими руками

Существует множество электроинструментов, особенно последних годов выпуска, не оборудованных устройством плавного пуска. Такие инструменты запускаются мощным рывком, что приводит к повышенному износу подшипников, шестерен и всех других движущихся частей. В лакоизоляционных покрытиях появляются трещины, что напрямую связано с преждевременным выходом из строя инструмента.

Для устранения этого негативного явления есть не очень сложная схема на интегральном регуляторе мощности, которая была разработана еще в Советском Союзе, но пока ее не сложно купить в интернете. Цена от 40 рублей и выше. Называется КП1182ПМ1. Хорошо работает в различных регулирующих устройствах. Но мы построим устройство плавного пуска.

Схема устройства плавного пуска

Теперь рассмотрим саму схему.

Как видите комплектующих не очень много и стоят они не дорого.

Потребуется

• Микросхема — КР1182ПМ1.

• R1 — 470 Ом. R2 — 68 кОм.

• С1 и С2 — 1 мкФ — 10 вольт.

• С3 — 47 мкФ — 10 вольт.

Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».
Мощность устройства зависит от марки симистора, который вы ставите.
Например, среднее значение тока в открытом состоянии для разных симисторов:

• BT139-600 — 16 ампер,

• BT138-800 — 12 ампер,

• BTA41-600 — 41 ампер.

Устройство в сборе

Можно ставить любые другие, которые есть и которые устраивают вас по мощности, но нужно учитывать, что чем мощнее симистор, тем меньше он будет греться, а значит дольше проработает . В зависимости от нагрузки нужно использовать радиатор охлаждения симистора.
Установил ВТА41-600, на него радиатор вообще можно не ставить, он достаточно мощный и не будет греться при многократной и кратковременной работе, под нагрузкой до двух киловатт. У меня просто нет более мощного инструмента. Если вы планируете подключить более мощную нагрузку, то подумайте об охлаждении.
Соберите детали для монтажа устройства.

Также нам понадобится «закрытая» розетка и кабель питания с вилкой.

Размер макетной платы удобно измерять большими ножницами. Режется легко, просто и аккуратно.

Размещаем компоненты на макетной плате. Для микросхемы лучше припаять специальную панельку, стоит копейки, но значительно облегчает работу. Нет риска, что вы перегреете ножки микросхемы, не нужно бояться статического электричества, и даже если микросхема сгорит, вы сможете заменить ее за пару секунд. Достаточно вынуть сгоревшее и вставить целое.

Детали сразу припаяны.

Размещаем новые детали на плате, сверяясь со схемой.

Аккуратно припаяйте.

Для симистора необходимо слегка просверлить гнезда.

И так по порядку.

Вставляем и припаиваем перемычку и другие детали.

Паяем.

Проверяем соответствие схемы и вставляем микросхему в гнездо, не забыв ключ.

Готовую схему вставляем в розетку.

Подключаем питание в розетку и цепь.

Проверка работы

Проверка устройства в работе.

Внимание! Все элементы схемы находятся под постоянным напряжением 220 вольт! Опасно для жизни!

Наконец собираем устройство.

Проводим последнюю проверку работоспособности.

Чтобы не перепутать это устройство с простым удлинителем, его необходимо каким-либо образом промаркировать. Я сделал это с помощью самоклеящегося ценника и скотча.

Пожалуйста, посмотрите видео тест этого устройства. Наглядно показано изменение поведения устройства при запуске.
Удачи в делах и заботах.

Посмотреть видео об устройстве

СПИСОК МАТЕРИАЛОВ И ПРЕДПИСАНИЕ

desarrollo del proyecto:

Tabla 10 Lista de materiales y presupuesto

Суммированный материал Технического университета Перейры

Материал Электронный компонент Кантидад Прецио

ПЛК S7200 CPU 222 1 существует

Аналоговый модуль EM-235 1 шт.

Termocupla Tipo J 3 существующий

Relevo 8 сосен 110 Voltios 14 существующих Базы для релевантных 8 сосен 14 существующих

Габинет металлический 1 существующий

Прерыватель Automático Termo Magnetico de 6

ампер 1 существующий

ПК де Меса 1 существующий

Teclado 1 существующий

Мышь 1 существует

Монитор 1 существующий

Суммарный материал для интеграции в проект

Материал ò Componente Electrónico Cantidad Precio Модуль расширения входов и выходов EM-223 1

$ 841.

000 Канатная дорога № 18 40 м $ 36.000 Канатная дорога № 22 80 м $ 56.000 Каналета Ранурада де 2×1 1/2 4 м $ 43.000

112

Риель Омега для sujeción PLC 1 м

$ 14.000 Борн де conexión для риэля Omega 100

$ 150.000

Торниллерия Вариа 200

$ 25.000

Кабель Libreta para rotular 3

$ 48.000 Fabricación de Circuitos Impresos 6

$ 270.000

Materiales Electrónicos Suministrado por Integrantes del Proyecto

Материал ò Componente Electrónico Cantidad Прецио

Трансформатор напряжения, центральный, 12 В, 500

мА 1 $ 15.000

Триак VTA 16 16 $ 40.000

МОС 3021 16 $ 32.000

Основания из 6 сосен 32 $ 6.400 Конденсатор 0,1 мкФ на 400 В 16 $ 6.400 Сопротивление от 220 Ом до 1/2 Вт 16 800 долларов США Сопротивление от 120 Ом до 1/2 Вт 16 800 $ Сопротивление 39 Ом и 1/2 Вт 16 $ 800 Сопротивление 1,2 кОм и 1/2 Вт 48 $ 2,400 Borneras de Tres pines para Circuito Impreso 26 $ 23.

400 Borneras de dos pines para impreso 10 $ 7.000 Интегральная схема 4N27 16 $ 40.000 Транзистор 2Н3906 16 $ 4.800 Светодиод 5 мм Alto brillo цвет зеленый 32 $ 19.200 Resistencia de 2.2 K a 1/2W 16 $ 800 Resistencia de 5.6 a 1/4W 16 $ 800 Сопротивление 10K 1/4W 16 $ 800

113 Регулятор LM 317 1 $ 2.000 Регулятор LM 337 1 $ 2.000 Регулятор LM 7812 1 $ 2.000 Регулятор LM 7912 1 $ 2.000 Регулятор LM 7805 1 $ 2.000 Регулятор LM 7905 1 $ 2.000 Тример де 5К 2 $ 4.000 Конденсатор 0,1 мкФ а 50 в 15 750$ Конденсатор 1000 мкФ на 50 В 2 $ 1500 Конденсатор 470 мкФ 35 В 6 $ 3.000 Конденсатор на 100 мкФ 25 В 4 $ 1.400 Amplificador Operational AD620 4 $ 56.000 Операционный усилитель LF353 2 $ 5.000 Усилитель Operación LM358 2 $ 6.000

Тример де 200К 14 $ 28.000

Тример де 1К 6 $ 12.000

Датчик LM35 1 4 000 долл. США

Base de 8 сосен para impreso 8 800 $ 1/4 весов солдата эстаньо 1 $ 18.000 Cable encauchetado de Conexiones de 6 hilo y Tierra 30 м $ 180.000

114
